钢质栏杆技术标准
修订记录
一、适用范围
本技术标准适用于青岛万科所有室外钢质阳（露）台栏杆、钢质楼梯间栏杆及钢质花槽栏杆、女儿墙顶栏杆的制安工程招投标及现场施工指导。
二、依据
2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：
《工程建设标准强制性条文》2009年版
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑装饰装修工程施工及验收规范》GB50210-2001
《住宅装饰装修工程施工规范》GB50327-2001
《木结构工程施工质量验收规范》GB50206-2002
《钢结构工程施工质量验收规范》GB50205-2001
《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-1988
《漆膜一般制备法》GB1727-92
《漆膜厚度测定法》GB1764-79（89）
《测定漆膜耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法》GB 1765-79（89）《民用建筑工程室内环境污染控制规范》GB 50325一2001
结构要求及装饰要求详附件图纸
三、材料、设备及配件要求
3.1 钢材
3.1.1. 栏杆钢材采用Q235钢材，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。室外钢构件（不锈钢构件除外）的金属表面必须进行热镀锌处理，整体镀锌，膜厚50-60μm，不允许采用冷镀锌钢材。
3.1.3. 对于栏杆非结构受力构件，钢材规格尺寸偏差不得超过其公称尺寸的8%，截面不允许有明显凹陷、扭曲、变形、裂纹。
3.1.
4. 钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材公称尺寸（宽度、直径）的2% 。
3.1.5. 钢材表面的锈蚀等级应符合现行国家标准GB8923《涂装前钢材表面腐蚀等级和除绣等级》规定的C级及C级以上。
3.1.6. 钢材端边或断口处不应有分层、夹渣。
3.2 油漆
3.2.1．室外镀锌件油漆系统必须采用海虹老人牌油漆系统，现场补漆应采用富锌底漆氟碳面漆打补，具体型号和要求见下表：
3.3连接件
3.3.1.连接螺栓的材质均为不锈钢（材质为304），外露不锈钢螺栓应带圆形盖帽，样式参照下图：
如有木扶手应用不锈钢沉头螺丝固定。
3.3.2.如有膨胀螺栓应采用M10不锈钢膨胀螺栓，样式见下图。长度有7cm或11cm 两种，具体选用根据现场情况确定，不锈钢膨胀螺栓入混凝土层深度应大于3cm（不含砂浆层厚度和外墙面砖厚度）。每连接点应不少于2个螺栓。如有隐蔽膨胀螺栓应采用镀锌膨胀螺栓，外面加装饰盖，装饰盖应打密封胶密封防水，每连接点应不少于2个螺栓。
不锈钢膨胀螺栓
3.4焊条应使用国标E43焊条。
3.5扶手
室外木扶手使用防腐木（根据项目确定木质）、室内木扶手红榉或者沙梨、松木。所有防腐年限应在10年以上。栏杆所涉及所有木结构请按标准：VKSZ/GCBZ/ED001《标准化木构件（花架、扶手、百页）》执行。
四、设计、制作、安装及施工要求
4.1设计要求
4.1.1.建筑设计要求：栏杆高度按照国家设计和验收规范要求执行；栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。栏杆形式、净高、连接位置、固定方式详见设计附图。
4.1.2. 结构设计要求：所有由万科提供的图纸仅对栏杆形式及用材作出要求，不
对结构安全负责，承包商须自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责。扶手顶部至少应能承受每米1kN的水平荷载。
4.1.3.图纸要求：栏杆正式施工前承包商应根据招标要求细化安装节点及安装施工图交万科地产项目经理部确认后，分别给总包（三方合同情况）、监理及万科地产项目经理部各一套。
4.2工序要求
4.2.1.栏杆制作与安装的工序按如下方式进行：
工厂备料及开料——工厂制作――现场放线、预埋件施工（预埋件预埋由总包完成）――工厂金属基层防锈处理——工厂底、中、面漆喷涂——工厂包装后运输到现场——进场检验――栏杆安装――验收。
4.2.2.原则上框架部分四面焊接、非受力部分两面焊接，招标前焊接需进行二次深化，焊接部位应打磨光洁，焊缝应饱满，焊后清理干净表面熔渣及飞溅物，不得有裂纹、夹渣、焊瘤、烧穿、弧坑、咬边气孔等缺陷，质量应符合国家相应标准或规范《建筑钢结构焊接规程》（JGJ81-91）；
4.3金属表面油漆及防锈要求
4.3.1.喷漆前除锈宜采用抛丸或喷砂除锈，除锈等级需达到国标Sa2.5级，钢材表面无可见的油脂、污垢、氧化皮、铁锈等附着物；
4.3.2.油漆工艺采用喷漆，油漆制作全部在工厂完成；现场如需要修补，应采用与原油漆面同色同种的油漆进行修补；
4.3.3.防腐等级（室内普通级，室外加强级），涂层寿命达到20年以上金属表面基层酸洗、磷化、镀锌、聚氨酯粉末喷涂（室外粉，喷涂厚度≥50μm）
4.3.4.镀锌要求：
使用范围：立杆、各项配件都采用热镀锌镀层厚度≥50μm。不论采用何种防腐形式，厂家都必须提供防腐寿命≥10年的质量保证。
镀锌底材处理：用适当的清洁剂除去灰尘，油脂等。用（高压）淡水清洗掉盐和其他污物。高压水冲洗时如有必要加上硬尼龙刷擦洗去除锌盐（白锈）。对金属喷吐表面应尽快覆涂以免污染。
4.3.
5. 油漆：海虹老人牌品牌油漆
处理方式如下：
1、所有室外钢材表面均应进行热镀锌处理
2、底漆选用海虹老人牌15553型底漆，涂刷一度，厚度≥50μm
3、面漆选用海虹老人牌55210或552C0型面漆，涂刷二度，总厚度≥60μm
4、环氧专用稀释剂08450，聚胺酯专用稀释剂08080
施工条件：施工表面必须干燥清洁，温度高于露点以避免冷凝。在冰点以下时要注意表面上的结冰，以免影响附着力。
注意事项：若重涂间隔过长，建议将漆膜打磨粗糙以确保附着力。在施工中应注意防火及环保措施。在狭窄处或空气不流通处施工是必须提供强力通风。
■粉末喷涂应厚度均匀，色泽一致，不得出现皱皮，不均和漏喷等现象；
■粉末喷涂表面硬度≥2H；
■木扶手底部与钢板连接处应开槽处理；
■至现场及在安装过程中钢质构件表面均应覆保护膜，做好成品保护；
■所有栏杆成品或单元式成品应全部在工厂制作及完成喷漆，现场仅进行成品安装或单元式大件拼装。
■现场应采用预埋件形式安装栏杆成品。
4.3.6.室外钢质栏杆（包括阳台栏杆、花槽栏杆、女儿墙顶栏杆）表面防锈做法按以下方案进行：
■酸洗除锈、除油；
■生铁表面热镀锌处理，厚度均匀，50—60μm；
■刷涂环氧锌基底漆一层（环氧底漆15553，干漆膜厚度≥50μm）
■喷涂聚氨脂面漆55210或552C0二层（干漆膜厚度≥60μm）；
4.3.7 室内栏杆（适用于室内楼梯间等非阳光直射部分钢质栏杆）
■金属生铁表面，喷砂或抛丸除锈达国标Sa2.5级，表面无可见的油脂、污垢、氧化皮、铁锈等附着物；
可使用成品热镀锌管，必须保证整体镀锌厚度不低于50μm。
■聚氨酯粉末喷涂（室外粉，喷涂厚度≥60μm）
4.4杆件连接
所有杆件焊接须在工厂完成，焊接部位应打磨光洁，焊缝质量应符合国家相应标准或规范；栏杆弯曲处必须柔和无棱角；栏杆各水平、竖直构件之间相对尺寸必须相同；
4.5 进场及进场验收
4.5.1. 承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并于总包单位做施工工艺协商及施工准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。
4.5.2.栏杆成品或半成品进场时包装保护应完好无损，并至少按1％比例且不少于3件分批进场成品进行拆除外包装抽检。检查内容包含栏杆高度、扶手材料、配件材料、制作工艺、表面油漆质量、数量、规格等是否符合设计要求（详见附件验收表格），发现不合格应立即退场整改。抽检后承包商应恢复成品外包装，此部分费用已包含在合同总价中，不另计。
4.6 预埋件制作与施工
室外钢质栏杆（包括阳台栏杆、花槽栏杆、女儿墙顶栏杆）预埋件按以下方案进行：
4.6.1.根据图纸深化要求完成栏杆工程承包商应委派专人进行设计交底并现场协
助配合总包单位做好预埋工作。预埋件与栏杆主体可采用现场焊接的形式。焊点需被结构抹灰层覆盖。预埋件表面应平整无翘曲，周边整齐。
4.6.2. 栏杆侧面连接点应与结构钢筋牢固焊接。如侧面为砖墙的应考虑砌筑时预埋埋件，不允许用膨胀螺钉与砖墙连接。
4.6.3. 栏杆与埋件连接两面均应满焊，并要求焊缝端部封口，焊缝高度执行规范要求。焊接处无夹渣、焊瘤、虚焊等现象。若焊缝不能被将来的土建抹灰层所覆盖，则焊缝需要打磨光滑，采用人工打磨除锈、除油并对杆件进行处理：见《万科钢结构防腐系统要求》。
4.6.4.埋件应按照规范要求做好防锈和防腐工作。
4.6.
5.埋件的上口与混凝土结构面基本保持平齐；预埋件中心线位置的允许偏差为
10mm（用钢尺检查）。楼层之间预埋钢板出平面的偏差为15mm，全高范围内出平面偏差为25mm。如预埋件出现偏差超过以上标准，栏杆工程承包商负责采取纠偏措施或另行采取加固方式，不另外增加有关费用。
4.7. 成品或半成品安装
4.7.1 除成品与预埋件连接可采用焊接外，其他钢质成品或半成品在现场仅采用螺栓连接方式。如表面漆有破坏应及时修补；
4.7.2如有木扶手需后安装，则应采用沉头螺丝。注意扶手不能松动、翘曲，其高
度、角度、构造应符合设计要求。转角弧度正确，与相邻扶手连接通顺，接头严密平整，表面光滑、整洁、美观。
4.8 样品
在投标报价期间,承包方需提交带剖面的成品样板一份留万科封存, 且在为单个项目供货前均应先送样板至项目地盘封存，日后所有货品验收均按已审定样品的外观与质量为标准。
4.9 成品验收
■对栏杆安装净高度进行量尺核查，应符合国家强制性规范要求和设计要求。
■核对已封存样板，对扶手、杆件、配件等进行外观检查。表面防腐防锈处理符合设计要求，材料型号、尺寸、花纹符合设计要求，所有的焊接及材料表面的凸起打磨平整、无焊渣残留、无毛刺。杆件无弯曲现象。
■对安装牢固程度的进行检查，无松动、摇晃现象。
■面漆喷涂厚度均匀，无淋挂、起皱或起色，喷漆色泽均匀，与样板核对一致。成品表面干净，无砂浆、油污污染。
■栏杆安装允许偏差如下表：
五、成品保护
5.1 栏杆成品或半成品在工程制作完成后应将其用牛皮纸或瓦楞纸严密包裹，其外缠绕胶带纸用于防水并使其牢固，外露杆件连接部分以利于现场拼装。细小杆件可采取部分整体包装形式。安装完成后包装纸不能马上拆除，应在所有土建泥水活完成后并分项工程验收前拆除。安装完毕至交工前整个过程中如发现有包装纸松脱，应及时恢复。
5.2 清除栏杆表面污染物时禁止用锋利的刀具铲刮，以免损伤面层。
5.3 如有木质扶手可在装饰、装修工程验收合格后再行安装。
5.4 栏杆、竖杆、扶手运输过程中必需有防潮、防碰保护措施。栏杆在地盘暂时存放时应置于干净的户内，应水平或侧立于高度大于200MM的垫木上。
嘉联橄榄城东围挡及南消防大门 铁艺栏杆 施工组织设计方案 河南时代建筑安装工程有限公司 年月日
目录 一、编制说明及编制依据 二、工程概况及特点 三、施工准备工作计划和施工测量 四、施工工期、进度计划及确保工期措施 五、质量保证措施 六、半成品、成品运输保护措施 七、工艺流程 八、设备和设施与加工工序质量的控制及质量要求 九、铁艺栏杆工程验收及维护
一.编制说明及编制依据 1.1 编制依据 业主提供技术文件、业主要求等。 1.2 编制说明 我们认真分析了工程的技术文件，力求整个建筑功能体现现代化气息又与周边环境有一个完美和谐的统一。为达到这一效果，我们从内部结构力学、建筑的使用功能及美学等方面，进行了科学细致的推敲使其既保证外观效果和局部处理的合理性，又使其产品成本、价格具有一定的可行性。使我们的方案达到业主与设计师所期望的效果。 铁艺栏杆从其对住宅楼的作用来说，不仅仅是属于建筑装饰的范围，而且是大楼的外围护结构，它虽不承受主体建筑物的荷载，但它要承受风荷载，地震作用和温度变化的作用，所以在满足外装饰效果的同时，必须满足风压，地震力和温度变化对它的影响，这就要求我们在设计及选料中更需从严掌握、精心操作。 铁艺栏杆的安装质量，是直接影响安装后能否满足建筑物理及其它性能要求的关键之一，同时栏杆安装施工又是多工种的联合施工，和其它分项工程难免有所交叉和衔接的工序。并且是主体工程中的分项，和主体工程混为一体。 二.工程概况及特点 2.1 工程概况 2.1.1 项目名称：嘉联橄榄城东围档及南消防大门 2.1.2 项目地点：嘉联橄榄城 2.2 本工程的重点及难点 1.在测量放线时，按制定的放线方案，取好永久坐标点，并认真按施工图规定的轴位置尺寸放出基准线并选择适宜位置标定永久坐标点，以备施工过程中随时参照使用； 2.测量放线时，注意消除累积误差，避免累积误差过大；现扬测量，栏杆深化图纸及色卡需让甲方设计确认签字。 3.在栏杆安装调整后，先不要将支点固定，要用测量仪器调整完后的栏杆进行测量检查，满足国家规范要求后，才能将支点固定。对于本工程，我司予以高度重视。我司依据业主提供的招标文件及施工图进行详细的研究，对该工程进行了深入的调研，从生产加工制作到施工组织安装均进行了周密的考虑，尤其对特殊工艺、特殊部位进行了深入详细的难点分析，采取相应的措施，力求将该工程建设成地区一流的品牌工程。
栏杆百叶安装施工方案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
雨城区多营镇下坝村新村聚居点灾后重建项目（二期）工程 栏 杆 及 百 叶 窗 施 工 方 案 编制： 审核： 批准部门：成都市第三建筑工程公司 编制日期： 2015年6月
目录 二、施工部位 三、施工难点、施工重点及特点 第三章施工准备 二、机具准备 四、施工条件 一、施工进度安排 二、劳动力安排 一、钢管栏杆施工方法及质量要求 二、室内不锈钢栏杆施工方法及质量要求 三、阳台玻璃栏杆施工方法及质量要求 四、空调百叶窗施工方法及质量要求 第六章安全文明施工保证措施 一、安全施工保证措施 二、文明施工保证措施
第一章编制说明及依据 一、本工程施工图纸和施工组织设计 二、引用现行的规范、规程和标准 1、《建筑装饰装修工程质量验收规范》GB50210-2001 2、《建筑工程质量验收统一标准》GB50300-2013 3、《建筑防腐蚀工程施工及验收规范》GB50212—2014 4、《建筑节能工程施工质量验收规范》GB50411—2007 5、《建筑工程施工质量评价规范》GB/T50375-2006 6、《民用建筑工程室内环境污染控制规范》GB50325-2010 7、《住宅装饰装修工程施工规范》GB50327-2001 8、《安全防范工程技术规范》GB50348-2004 三、地标、行标 1、《四川省居住建筑节能设计标准》DB51/TO5027-2008 2、《建筑装饰工程施工工艺规程》DB51/T05053-2007 3、《建筑工程资料管理规程》JGJ/T185—2009 4、《建筑涂饰工程施工及验收规程》JGJ/T29-2003 5、《建筑钢结构焊接技术规程》JGJ81—2002 6、《高层民用建筑钢结构技术规程》JGJ99—1998 7、《居住建筑节能检测标准》JGJ/T132－2009 四、建筑安全生产、文明施工技术规范、规程、标准 1、《建设工程施工现场供用电安全规范》GB50194—93 2、《施工现场临时用电安全技术规范》JGJ46—2005 3、《建筑施工机械使用安全技术规程》JGJ33—2012 4、《建筑施工安全检查标准》JGJ59—2011 5、《施工企业安全生产评价标准》JGJ/T77—2010 6、《建筑施工现场环境与卫生标准》JGJ146—2013 7、《建设工程文件文档管理规范》GB/T50328—2001 五、标准图集 1、《西南11J412阳台、外廊、楼梯栏杆》
孑L雀城集团十分公司嘉善期项目栏一杆百叶雨棚邀请招标 投标文件 技术标 投标单位：XXXX有限公司（盖章） 法定代表人或授权人: （签字或盖章）编制日期：2018年12月29日
、投标函及授权文件 法人身份证复印件、被授权人身份证复印件（需加盖公章） 二、公司介绍及资信文件 三、工程业绩 四、组织架构和项目团队配置 五、 总体部署 六、各项保证体系和管理措施 七、质量通病防治措施或专项方案 八、第三方检查承诺 九、配合、抢工及验收措施 十、主要材料及生产工艺 说明 一、配货说明 十二、成品保护及售后服务 十三、工程技术档案资料管理 目录 01 投标函（需签字、加盖公章） 02 授权委托书（需签字、加盖公章） 03 04 技术偏离表（需加盖公章） 05 投标保证金回单扫描件（需加盖公章） 06 华夏幸福与合作方廉洁协议书》 需签字、加盖公章）
、投标函及授权文件 01 （需签字、加盖公章） 投标函 致：嘉兴裕盛房地产开发有限公司 兹有XXXX有限公司，参加贵公司组织的孔雀城集团十分公司期项目栏杆百叶招标的有关活动，并对项目进行投标。为此: 1、提供招标文件规定的全部投标文件（线上回标） 2、保证遵守招标文件中的有关规定。 3、愿意按招标文件规定签订协议及合同，并保证全面履行合同。 4、愿意向贵公司提供任何与该项投标有关的数据、情况和技术资料。 5、已详细审查招标文件，完全理解并同意放弃对这方面有不明及误解的权力。 6、本投标自投标截止之日起120日内有效。 7、与本投标有关的一切往来通讯。 投标人（公章）：XXXX有限公司法定代表人或委托代理人（签字或签章）：联系地 址: 联系电话: 日期：2018年12月29_日
交通护栏及附属设施技术要求 技术要求 一、道路隔离护栏技术参数 （一）技术质量要求主要依据的规范、标准 1．交通行业标准JT/T1033-2016《交通分隔栏》； 2．《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》（GB/T 13912-2002）； 3.《道路交通反光膜》（GB/T18833-2012）； 4.《焊接钢管尺寸及单位长度重量》（GB/T21835-2008）； 5.《热固性粉末涂料》(HG 2006-2006)； 6.《低压流体输送焊接钢管》（GB/T3091-2008）； 《灰铸铁件》（GB/T 9439-2010）； 《球墨铸铁件》（GB/T 1348-2009）； 9.《铸件尺寸公差与机械加工余量》(GB/T 6414-1999)； 10.《建筑钢结构焊接技术规程》(JGJ 81-2002)； 《工程建设施工现场焊接目视检验规程》（CECS 71-1994）； 12.《隔离栅技术条件》（JT/T374-1998）； 13.《高速公路交通工程钢结构防腐技术条件》（GB/T18226-2000）； 14.《城镇道路工程施工与质量验收规范》（CJJ 1-2008） 15.《城镇道路养护技术规范》（CJJ 36-2006）。
注：上述“国家、行业、地方标准与规范”以及其他“国家、行业、地方标准与规范”中涉及的技术要求、相关标准发生变化的以最新标准为准，如有冲突已规范效力高的为准。 （二）交通隔离护栏技术参数 A型护栏 1、中心护栏（重型防眩隔离护栏）
2、机非隔离护栏（轻型隔离护栏）
3、中心隔离端口渐变防眩护栏技术标准要求
铝合金百叶、室外栏杆技术标准 一、工程概括 哈尔滨群力新区11#、12#地块项目位于黑龙江省哈尔滨市群力新区群力大道，朗江路、群力第二大道的围合地段，总建筑面积为300818.23m2。 二、工程承包范围 工程范围内栏杆、铝合金百叶的制作及安装工程。栏杆安装在设备平台及露台处，铝 合金百叶安装位置在空调机位处。包括材料采购、制作与总包配合、验收、维护和保养等 工作。 三、施工工期要求及标段划分 2013年7月15日前加工完成，2013年7月25日进场安装，2013年8月15日前完 成安装；中标单位的具体进场时间以建设单位下达的开工令为准，如因客观原因影响不能 如期进场，为确保工程总体计划的按时完成，工期不予顺延。中标单位因工期紧而采取的 措施费（例如材料空运费等）及赶工费等均包括在商务报价中。投标单位根据工期要求， 在投标书中明确列出施工总工期及施工进度计划表。全部工程保修期均为自工程竣工之日 起满2年。如有部分增加工程量或公司要求提前完成，业主在提前3天通知情况下，中标 单位应及时配合满足。具体的进场时间发包方将根据现场实际总体施工进程进行调整，但 施工周期（工期）仍必须满足以上要求。 四、材料设备及配件要求 4.1、本工程钢材使用国产名牌优质Q235型钢，材料按图纸规定选用，提供相应的质保书， 并对选中的样品封样。 4.2铝合金百叶型材（1）铝合金百叶型材的基材应满足：铝合金牌号为6063-T5；型材 的尺寸偏差精度等级为高精度级或超高精度级；（2）型材的其它性能应符合GB/T 5237.1-2000的要求。（3）铝合金百叶喷涂应满足：粉末喷涂，涂层的光泽为哑光RD34%； 铝型材表面涂装保护为：铝型材外露面为50-70μm厚粉末喷涂（颜色在铝型材采购前由 甲方确定，除非投标方投标中已作说明，甲方颜色的确定均不增补费用），粉末喷涂料应 采用阿克苏，诺贝尔品牌或相同档次品牌的产品,投标单位负责要求粉末喷涂料厂家向招
钢质栏杆技术标准 修订记录
一、适用范围 本技术标准适用于青岛万科所有室外钢质阳（露）台栏杆、钢质楼梯间栏杆及钢质花槽栏杆、女儿墙顶栏杆的制安工程招投标及现场施工指导。 二、依据 2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于： 《工程建设标准强制性条文》2009年版 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑装饰装修工程施工及验收规范》GB50210-2001 《住宅装饰装修工程施工规范》GB50327-2001 《木结构工程施工质量验收规范》GB50206-2002 《钢结构工程施工质量验收规范》GB50205-2001 《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-1988 《漆膜一般制备法》GB1727-92 《漆膜厚度测定法》GB1764-79（89） 《测定漆膜耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法》GB 1765-79（89）《民用建筑工程室内环境污染控制规范》GB 50325一2001 结构要求及装饰要求详附件图纸 三、材料、设备及配件要求 3.1 钢材 3.1.1. 栏杆钢材采用Q235钢材，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。室外钢构件（不锈钢构件除外）的金属表面必须进行热镀锌处理，整体镀锌，膜厚50-60μm，不允许采用冷镀锌钢材。 3.1.3. 对于栏杆非结构受力构件，钢材规格尺寸偏差不得超过其公称尺寸的8%，截面不允许有明显凹陷、扭曲、变形、裂纹。 3.1. 4. 钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材公称尺寸（宽度、直径）的2% 。 3.1.5. 钢材表面的锈蚀等级应符合现行国家标准GB8923《涂装前钢材表面腐蚀等级和除绣等级》规定的C级及C级以上。 3.1.6. 钢材端边或断口处不应有分层、夹渣。 3.2 油漆 3.2.1．室外镀锌件油漆系统必须采用海虹老人牌油漆系统，现场补漆应采用富锌底漆氟碳面漆打补，具体型号和要求见下表：
关于栏杆（含防护栏杆）、百叶的有关规范条文 栏杆设置规范： 《住宅设计规范》（GB50096－2011）2011版 5．6．2 阳台栏杆设计必须采用防止儿童攀登的构造，栏杆的垂直杆件间净距不应大于0．11m，放置花盆处必须采取防坠落措施。 5．6．3 阳台栏板或栏杆净高，六层及六层以下不应低于1．05m；七层及七层以上不应低于1．10m。 5．6．4 封闭阳台栏板或栏杆也应满足阳台栏板或栏杆净高要求。七层及七层以上住宅和寒冷、严寒地区住宅宜采用实体栏板。 5．8．1 窗外没有阳台或平台的外窗，窗台距楼面、地面的净高低于0．90m时，应设置防护设施。 5．8．2 当设置凸窗时应符合下列规定： 1 窗台高度低于或等于0．45m时，防护高度从窗台面起算不应低于0．90m； 2 可开启窗扇窗洞口底距窗台面的净高低于0．90m 时，窗洞口处应有防护措施。其防护高度从窗台面起算不应低于0．90m； 3 严寒和寒冷地区不宜设置凸窗。
5.8．3 底层外窗和阳台门、下沿低于2．00m且紧邻走廊或共用上人屋面上的窗和门，应采取防卫措施。 6．1．1 楼梯间、电梯厅等共用部分的外窗，窗外没有阳台或平台，且窗台距楼面、地面的净高小于0．90m时，应设置防护设施。 6．1．2 公共出入口台阶高度超过0．70m并侧面临空时，应设置防护设施，防护设施净高不应低于1．05m。6．1．3 外廊、内天井及上人屋面等临空处的栏杆净高，六层及六层以下不应低于1．05m，七层及七层以上不应低于1．10m。防护栏杆必须采用防止儿童攀登的构造，栏杆的垂直杆件间净距不应大于0．11m。放置花盆处必须采取防坠落措施。 《住宅建筑规范》 GB50368-2005 5.1.5 外窗窗台距楼面、地面的净高低于0.90m时，应有防护设施。六层及六层以下住宅的阳台栏杆净高不应低于 1.05m，七层及七层以上住宅的阳台栏杆净高不应低于 1.10m。阳台栏杆应有防护措施。防护栏杆的垂直杆件间净距不应大于O.11m。 《民用建筑设计统一标准》（GB 50352－2019）2019年10月1日开始执行
铁艺栏杆施工工艺 1）材料准备 根据施工图纸和设计要求，采购工程所需各种原材料。栏杆确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不得使用。 2）制作工艺 （1）各项栏杆按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。 （2）室内楼梯及防护栏杆需现场制作安装，材料进入现场制作安装之前做防锈漆两遍，制作过程中，定位尺寸要准确，该切斜角，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部位要严密，保证平整度横平竖直。焊接部位的焊口必须满焊，做到焊口无断缝，无沙眼，焊口要打磨光滑，平整度达标。木扶手进入加工车间后抛光磨平，在确保施工现场无污染情况下进入现场安装。 （3）小院及红线围墙栏杆加工为半成品用钢丝轮除锈，表面进行防锈处理完好后再做面漆处理，保证栏杆表面的整洁。 （4）露台及入口栏杆加工为半成品后进行喷砂除锈达到无锈无痕再进入喷塑车间上粉，上粉时保证粉末厚度均匀，然后进入烘烤箱。由专业静电喷塑技术人员进行全方位检查，无误后，进行180度-200度高温烘烤两小时。制作完成后检验员根据图纸要求进行检验，成品要求表面光滑清洁度强，整体效果美观大方。用塑料包装纸进行整体
包装，以免运输及安装过程中的擦伤损坏。 2）预埋件及铁艺栏杆安装 1．水平安装工艺 室内楼梯及防护栏杆，露台，院墙等处的防护栏杆均台照所提供的标准线为栏杆安装水平标准。 2．安装工艺 （1）产品到达施工现场后按图纸上所规定的位置及尺寸准确安装就位，确定好标高及垂直平整度。应按照甲方要求与图纸设计要求进行定位，确保达到设计要求与验收规范。 （2）预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上。 （3）室内栏杆内所提供的标准线抄水平定位安装，预埋间距根据楼梯踏步数量及图纸设计要求，安装定位。 （4）安装偏差必须符合国家规定和设计要求，达到验收标准。（5）预埋件、铁艺栏杆安装必须牢固，安装偏差根据国家规定和设计要求：扶手直线度<3mm，垂直度<3mm，栏杆间距误差<3mm，对角线误差<3mm，预埋件垂直误差<3mm，水平误差<3mm。 （6）预埋件安装定位准确无误经验收后刷两道防锈漆，再进行铁艺栏杆安装。 （7）楼梯及防护栏杆安装完成后，接部位打磨光滑，刷两道防锈漆，经验收后再做表面一致处理。 （8）室外栏杆安装运输过程中，为防止阳台栏杆的擦伤损坏，应
交通隔离护栏及交通附属设施技术参数1、轻型隔离护栏技术标准要求 序 项目 号 一外观 材质 立柱帽 立柱太阳能帽 护栏立柱 材护栏栅体 二 料 竖梁 护栏端口立柱 表层处理1 表层处理2 防 1、热浸镀锌 腐 三 处 2.氟碳漆喷涂 理 抗护栏栅体 冲 四击 护栏立柱 能 力 五纸氏硬度： HV 六拉抗强度：б ъ /MPa 七拉剪强度：б ъ /MPa 八伸长率б /% 九冲击性能： AK/J 十屈服点： fy/MPa 十 弹性模量： E/Gpa 一 十 抗风能力 二技术要求 护栏构件防腐处理层应均匀：无疤斑、流滴等，表面缺陷不得有剥落、 气泡、裂纹、擦伤等，表面护栏整件结构无焊接点，必须采用异形连 接件连接，氟碳漆表面无熔渣，能起到保护道路景观装饰效果。 Q345B 优质钢材（所有异形管钢材） 双层塔型80*80*70 、双层塔型120*120*76 三层塔型太阳能 LED 发光 80*80*70 、三层塔型太阳能 LED 发光 120*120*76 采用 Q345B 优质方管 80*80*4 、 120*120*4 。常用高度根据甲 方要求调整： 750 mm 、 1000mm 等。（见图纸） 栅体根据甲方要求异形材规格型号制作，长度为：3000mm、2000mm 、1500mm 、 1000mm 根据甲方要求的异形材料制作 端头及缺口处为太阳能右侧通行警示柱 表层涂漆：均采用黄绿室外型稀土长效夜光漆，吸光 2 小时发光 12 小 时以上，保证 30 年不起泡，不脱落，用在护栏整体、太阳能柱。按甲 方要求制作。 均采用钻石级荧火黄绿反光膜贴，用在护栏立柱、术阳能柱、护 栏竖撑等。按甲方要求制作。 热镀锌层厚度≥ 85μ m。镀锌后应磨光滑、无毛刺、进行酸洗、碱化、 磷化、水洗后烘干，再进行热镀锌防腐处理、并打磨抛光。 表面处理：除油防锈（达到 Sa2.5 级标准）；富锌底漆：化学防锈 （ 4-5 ㎡/㎏涂布率）；环氧中间漆：物理防锈（ 4-5 ㎡ /㎏涂布率）；氟 碳面漆：提供装饰性（ 3-4 ㎡ /㎏涂布率）；护栏保证 30 年不生锈、 不变色。 500N 1500N 185 375~500 230~350 4（钢材厚度≧ 4） 27（在温度 20、 0-20℃） 235 206 十级
工程名称施工单位 工程编号# 楼交底部位不锈钢栏杆工程 38*2不锈钢管 | 50*2不锈钢管 110mm 38*2不锈钢管 楼梯栏杆 50*2不锈钢管38*2不锈钢管立柱 110 110 110 25不锈钢管 交底内容: 1 20 不:锈钢 管净 距 口 11m TI Q 8 U 窗护栏示意图
4）栏杆高度、栏杆间距、安装位置必须符合设计要求。栏杆、扶手安装必须牢固。2 _: 检验方法：观察；尺量检查；手扳检查。 （2） —般项目1）栏杆安装应排列均匀、整齐，与楼梯坡度一致；栏杆与扶手的金属 连接件无外露现象；花饰尺寸、位置应一致，纹饰线条应清晰美观，无粗糙现象。 检验方法：观察。2）栏杆的法兰应按照设计要求设置，并应安装牢固，无松动。 检验方法：观察。 施工现场处罚制度 建筑业是事故多发行业，为确保施工现场的安全生产，文明施工顺利进行，加强 施工现场的安全管理，维护正常的生产和生活秩序，增强职工的自我保护意做到“我 不伤害他人，不让他人伤害我” 的原则，保护工人的生命安全和企业的财产不受损失。 坚持“以人为本，安全第一，预防为主”的方针，防止和杜绝事故的发生，结合本工 程实际，特制定以下制度； 1、 进入施工现场不戴安全帽（不准进入施工现场） 2、 违章指挥，违章操作（工人?管理人员） 3、 把安全帽当凳子坐 （工人?管理人员） 4、 违章不听劝告（工人?管理人员） 5、 进入施工现场穿拖鞋、光膀子 6、 楼层电梯上料口门没关 7、严禁任何人以各种借口、理由关电总闸和各种设备、以及爬塔吊、电梯闹事等的 100 元（管理人员200元） 100?500元 100 元 50?200元 20 元 50 元（每个门）
铝合金栏杆、百页、护栏 一、适用范围 本技术要求适用于万科深圳区域所有室内外铝合金单元式栏杆、百页(空调百页、防水百页、遮阳百页)、护栏的制安工程招投标及现场施工指导。 二、依据 2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括 但不限于： 《工程建设标准强制性条文》2002年版 《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑结构荷载规范》（GB50009-2001） 《钢结构设计规范》（GB50017-2003） 《建筑装饰装修工程施工及验收规范》（GB50210-2001） 《住宅装饰装修工程施工规范》（GB50327-2001） 《建筑玻璃应用技术规程》(JGJ113-2003) 《铝合金建筑型材》（GB/T5237-2000） 《铝合金门窗设计、施工及验收规范》（DBJ 15-30-2002）(广东省标准) 铝型材、玻璃、五金、密封材料等技术标准和铝合金门窗施工图设计任务书 广东省安装工程施工技术操作规程 结构要求及装饰要求详附件图纸 2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定， 否则视为接受。 三、材料、设备及配件要求 3.1连接件： ■连接立杆与预埋件的螺栓材质均为不锈钢，外露不锈钢螺栓应带圆形盖帽，样式可参照下图：（指定品牌）
■连接扶手面的不锈钢构件造型应为连体构件(注:防攀爬措施)，样式可参照下图： 四、设计、制作、安装及施工要求 4.1设计要求 ■建筑设计要求：栏杆、百页、护栏的形式、净高、连接位置、固定方式详见设计附图。低层、多层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应小于 1.05m；小高层、高层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应 小于1.10m。楼梯间栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.10m。 封闭阳台栏杆也应满足以上阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。另设计时栏杆应考虑防攀爬措施.对栏杆护栏的立杆间距应该有明确要求，底杆与反檐的距离要求需要明确，建议可以查阅强制性条文。 ■对百叶的建筑设计要求，如叶片的间隔要求等。 ■结构设计要求：所有由万科提供的图纸仅对栏杆形式及用材做出要求，不对结构安全负责，承包商须自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责。 扶手顶部应能承受每米不小于1KN的水平荷载。 ■图纸要求：栏杆、百页、护栏正式施工前承包商应先根据招标要求细化安装节点及安装施工图交万科地产项目经理部确认，而后应分别给工程管理部、总包（三方合
标准化室外钢制栏杆 一、适用范围 本技术要求适用于万科深圳区域所有室外无玻璃钢制阳台栏杆、钢制楼梯间栏杆及钢制花槽、女儿墙顶栏杆的制安工程招投标及现场施工指导。 二、依据 2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于： 《工程建设标准强制性条文》2002年版 《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑装饰装修工程施工及验收规范》（GB50210-2001） 《住宅装饰装修工程施工规范》（GB50327-2001） 《木结构工程施工质量验收规范》（GB50206-2002） 《钢结构工程施工质量验收规范》（GB50205-2001） 《民用建筑工程室内环境污染控制规范》（GB 50325一2001）广东省安装工程施工技术操作规程 结构要求及装饰要求详附件图纸 2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。 三、材料、设备及配件要求 3.1 钢材 栏杆钢材应选用国标碳素钢Q235，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。 3.2油漆 金属表面油漆须经三层处理，底层为环氧富锌底漆/磷酸锌底漆；中间层采用环氧云铁漆，面层采用脂肪族丙烯酸聚氨酯面漆； 3.3连接件 ■连接螺栓的材质均为不锈钢，外露不锈钢螺栓应带圆形盖帽，样式参照下图：
如有木扶手应用不锈钢沉头螺丝固定。 ■ 如有膨胀螺栓应采用M10不锈钢膨胀螺栓，样式见下图。长度有 7cm 或11cm 两种，具体选用根据现场情况确定，不锈钢膨胀螺栓入混凝土层深度应大于3cm （不含砂浆层厚度和外墙面砖厚度） 。每连接点应不少于2个螺栓。 3.4 焊条 应使用国标E43焊条。 3.5 扶手 栏杆木扶手应为防腐木(推荐选用上海高秀公司雪梨木扶手（防腐）或上海纪远公司的芬兰木扶手（防腐）)，并在投标时需提供样品、检测报告和厂家质
每个检验批的护栏和扶手应全部检查。 主控项目 4.3 护栏和扶手制作与安装所使用材料的材质、规格、数量和配件、燃烧性能等级应符合设计要求。检验方法:观察；检查产品合格证书、进场验收记录和性能检测报告、扶手及柱脚管壁厚不低于3mm、其它壁厚不低于2mm。 4.4 护栏和扶手的造型尺寸及安装位置应符合设计要求。 检验方法:观察；尺量检查、检查进场验收记录、扶手必须在外墙柱帽的下方、不允许栏杆扶手高于柱帽下口。 4.5 护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。 检验方法:检查隐蔽工程验收记录和施工记录。 4.6 护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。 检验方法:观察；尺量检查；手扳检查。 检验方法:观察；尺量检查；检查产品合格证书和进场验收记录。 一般项目 4.7 护栏和扶手转角弧度应符合设计要求，接缝应均衡严密，表面应光滑，色泽应一致，不得有裂缝、翘曲、色差、损坏和变形。 检验方法:观察；手摸检查。 4.8 护栏和扶手安装的允许偏差和检验方法应符合表4.8的规定。 表4.8 护栏和扶手安装的允许偏差和检验方法 5、成品保护 5.1安装扶手时，应保护栏杆、踏步和操作范围内已施工完的项目。 5.2扶手安装完毕后，应加及时包裹阻燃型防火面料，预防楼上焊渣掉落烧坏、预防楼上掉落尖锐物件碰撞栏杆。 5.3扶手安装后应及时采取保护措施、预防撞击损坏和受污染。 6、应注意的质量问题 6.1焊接对缝不严或开裂。 6.2接缝不平整、不光滑、不均匀。 6.3颜色不均匀。 6.4安装弧形线不顺畅。 7、质量记录 本工艺标准应具备以下质量记录： 7.1扶手用料应有等级、性能检测报告书。 7.2扶手应有符合产品技术指标的合格证。 7.3安装质量检验评定资料。 8、安全环保措施 8.1各种电动工具使用前要检查，严禁非电工接电。 8.2现场做好安全防护。
栏杆及百叶技术要求 技术标准 1、设计标准： （1）应符合本公司提供的图纸的设计基本款式及要求。 （2）《工程建设强制性标准》 （3）《民用建筑设计通则》 （4）《住宅设计规范》 2、材料标准： （1）主材（碳素结构钢/不锈钢）的性能必须符合国家/行业现行有关标准。 （2）辅材（防腐底漆、罩面漆、密封胶等）的性能应符合国家/行业现行有关标准。 （3）五金配件（各类预埋钢件及螺栓）的性能必须符合国家/行业现行有关标准。 （4）固定端（基础、立柱）的工程材料应符合国家现行有关技术标准。 （5）《室内装饰装修材料，木家具中有害物质限量》GB/8584-2001 （扶手） （6）《室内装饰装修材料溶剂型木器涂料中有害物质限量》 GB1858J 2001 （扶手） 3、制作安装质量标准： （1）《建筑工程施工质量验收统一标准》GB50300-2001 （2）《建筑装饰装修工程施工质量验收规范》 GB50210-2001 （1）符合国家/行业有关制作安装的技术标准/规范规定； （2）符合环境保护标准； （3）最终保证能通过工程所在地有关部门验收通过。 4、室内铁艺栏杆及扶手的制安成品标准：参见附表 2所示。 附表2 栏杆及扶手的制安成品标准

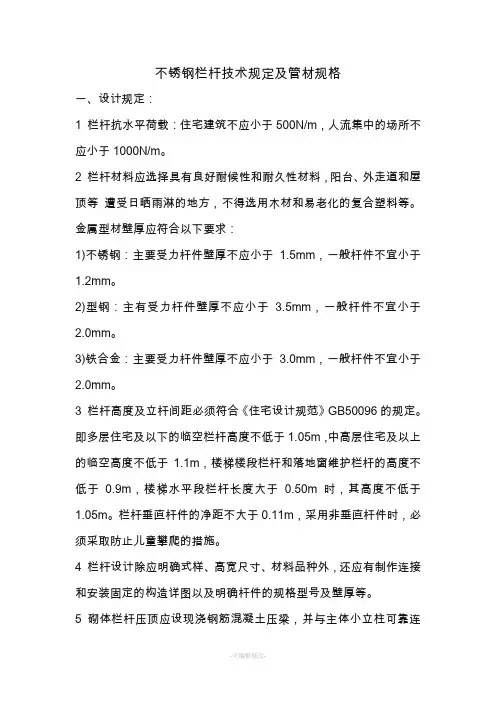

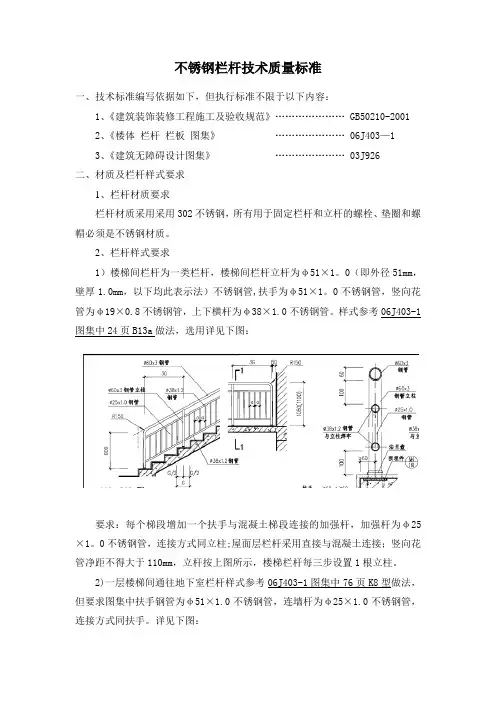

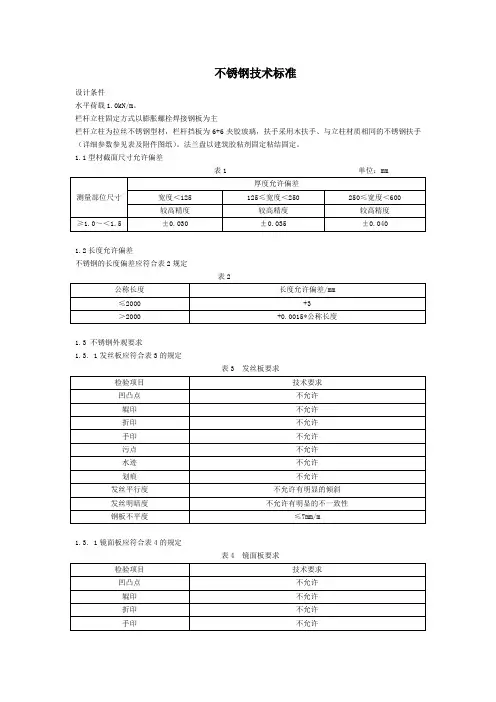

不锈钢栏杆技术要求 1、不锈钢管壁厚不低于1.5mm 2、与楼梯连接处要求使用不锈钢装饰盖。 3、原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。达到足厚，严禁 使用有下差的材料。 4、制做栏杆、扶手的原材料，应有出厂质量合格证或试验报告，进场时应按批号分批验收。没 有出厂合格证明的材料，必须按有关标准的规定抽取试样作物理、化学性能试验，合格后方可使用，严禁使用不合格的材料。 5、栏杆、扶手与梯段安装完毕后，其结构承载能力应能承受GBJ 9规定的水平荷载0. 5 kN / m,最大允许挠度值不应超过h / 10 0（h为扶手高度）。 6各栏杆、扶手连接处（焊接、螺丝连接）应牢固。 7、产品表面应光洁，不应有毛刺、焊渣及明显锤痕等外观缺陷。 8、栏杆的装饰件切割部位，必须锉平磨光，边角保持整齐，不得留下切割痕迹。 9、栏杆、扶手直线部位应调直，曲线部位应保持流畅光滑。 材料及半成品进场验收： 1、铁艺栏杆必须工厂化加工制作。成品 / 半成品进场时： （1）造型、尺寸应符合设计认定的样板（封板）型式； （2）本身及包装应具备品牌标志；
宝宸时代花园B#、D#楼 铁 -艺 护栏施工 方 合肥义城建设工程有限责任公司 宝宸时代花园项目部 二O 一二年十二月二十九日 一、编制依据：
1、施工图 2、招标文件及投标施工组织设计 3、《建筑工程验收规范》 二、工程概况： 本工程包括1至8号（无4号）别墅阳台护栏、大小露台铁艺护栏、入户花园护栏飘窗护栏、护窗护栏，5、6、7号楼室内所有防护护栏和楼梯铁艺护栏及扶手。 三、铁艺装饰护栏技术要求室内楼梯护栏及防坠护栏，扶手为水曲柳木扶手，立柱为20X5.8方钢，，间距为110mm，护栏高度按图纸及样板间制作加工，面漆为甲方指定油漆。 四、铁艺施工安排 1、技术准备技术准备在施工前由技术负责人主持对各项施工负责人进行施工方案技术交底，并由专业人员施工队长编写安全技术交底，对施工人员进行培训及现场作业指导。 2、材料准备根据施工图纸和设计要求，采购工程所需各种原材料。护栏确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不得使用。 3、制作工艺 （1）各项护栏按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。（2）室内楼梯及防护护栏需现场制作安装，材料进入现场制作安装之前做防锈漆两遍，制作过程中，定位尺寸要准确，该切斜角，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部
位要严密，保证平整度横平竖直。焊接部位的焊口必须满焊，做到焊口无断缝，无沙眼，焊口要打磨光滑，平整度达标。木扶手进入加工车间后抛光磨平，在确保施工现场无污染情况下进入现场安装。 （3）护栏加工为半成品用钢丝轮除锈，表面进行防锈处理完好后再做面漆处理，保证护栏表面的整洁。 （4）露台及入口护栏加工为半成品后进行喷砂除锈达到无锈无痕再 进入喷塑车间上粉，上粉时保证粉末厚度均匀，然后进入烘烤箱。由专业静电喷塑技术人员进行全方位检查，无误后，进行180度-200度高温烘烤两小时。制作完成后检验员根据图纸要求进行检验，成品要求表面光滑清洁度强，整体效果美观大方。用塑料包装纸进行整体包装，以免运输及安装过程中的擦伤损坏。 4、施工人员安排：项目负责人1人，技术负责人2人，焊工2人，普工12人。主要机具安排：160电焊机5台，角磨机8把，电锤8把。 五、预埋件及铁艺护栏安装 1、水平安装工艺室内楼梯及防护护栏，露台，院墙等处的防护护栏 均台照所提供的标准线为护栏安装水平标准。 2、安装工艺 （1）产品到达施工现场后按图纸上所规定的位置及尺寸准确安装就 位，确定好标高及垂直平整度。应按照甲方要求与图纸设计要求进行定位，确保达到设计要求与验收规范。 （2）预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上。

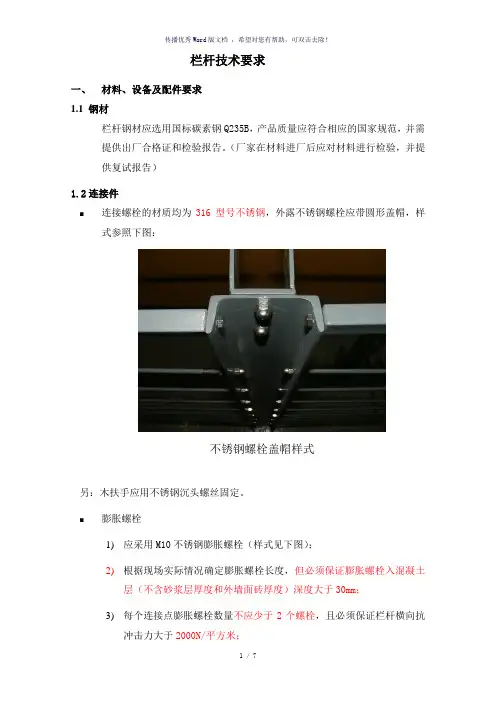

栏杆技术要求 一、材料、设备及配件要求 1.1钢材 栏杆钢材应选用国标碳素钢Q235B，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。（厂家在材料进厂后应对材料进行检验，并提供复试报告） 1.2连接件 ■连接螺栓的材质均为316型号不锈钢，外露不锈钢螺栓应带圆形盖帽，样式参照下图： 另： 木扶手应用不锈钢沉头螺丝固定。 ■不锈钢螺栓盖帽样式 膨胀螺栓 1)应采用M10不锈钢膨胀螺栓（样式见下图）； 2)根据现场实际情况确定膨胀螺栓长度，但必须保证膨胀螺栓入混凝土层（不含砂浆层厚度和外墙面砖厚度）深度大于30mm； 3)每个连接点膨胀螺栓数量不应少于2个螺栓，且必须保证栏杆横向抗冲击力大于2000N/平方米； 以上阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。 ■结构设计要求：
