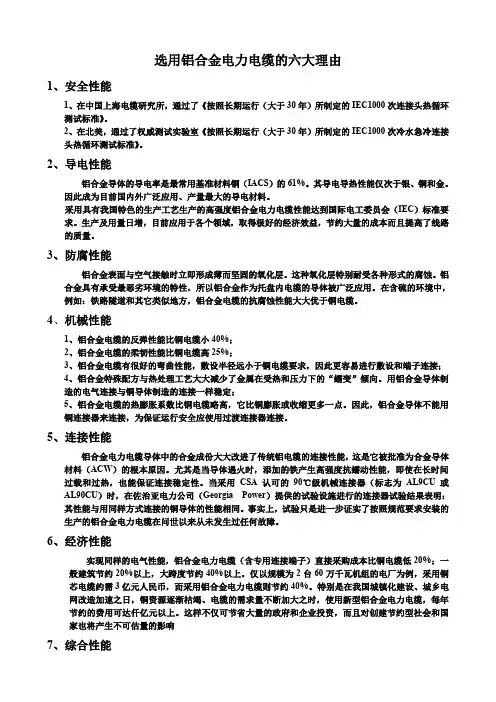

铝合金电缆的六大优势
安徽华联采用具有自主独立研发的生产工艺生产的高强度铝合金电力电缆性能达到国际电工委员会(IEC)标准要求。已在国内国家级大型工程项目上予以大量应用，2011年我公司生产的中压（10KV）铝合金电缆与国家电网形成合作，其优良的综合电气性能取得了良好的经济效益与社会效益~~~.
1、安全性能
1、在中国上海电缆研究所，安徽华联铝合金电缆通过了《按照长期运行(大于30年)所制定的IECl000次连接头热循环测试标准》。
2、在北美，铝合金电缆通过了权威测试实验室《按照长期运行(大于30年)所制定的IECl000次冷水急冷连接头热循环测试标准》。
2.导电性能
安徽华联铝合金导体的导电率是最常用基准材料铜(IACS)的61%。其导电热性能仅次于银、铜和金。因此成为目前国内外广泛应用、产量最大的导电材料。
安徽华联采用具有自主独立研发的生产工艺生产的高强度铝合金电力电缆性能达到国际电工委员会(IEC)标准要求。生产及用量日增，目前应用于各个领域，取得极好的经济效益，节约大量的成本而且提高了线路的质量。
3、防腐性能
安徽华联铝合金电缆表面与空气接触时立即形成薄而坚固的致密的氧化层。这种氧化层特别耐受各种形式的腐蚀。铝合金具有承受最恶劣环境的特性，所以铝合金作为托盘内电缆的导体被广泛应用。在含硫的环境中，例如：铁路隧道和其它类似地方，铝合金电缆的抗腐蚀性能大大优于铜电缆。
4、机械性能
1、安徽华联铝合金电缆的反弹性能比铜电缆小40%;
2、安徽华联铝合金电缆的柔韧性能比铜电缆高25%;
3、安徽华联铝合金电缆有很好的弯曲性能，敷设半径远小于铜电缆要求，因此更容易进行敷设和端子连接;
4、安徽华联铝合金特殊配方与热处理工艺大大减少了金属受热和压力下的“蠕变”倾向。用铝合金导体制造的电气连接与铜导体制造的连接一样稳定;
5、安徽华联铝合金电缆的热膨胀系数比铜电缆略高，它比铜膨胀或收缩更多一点。因此，铝合金导体不能用铜连接揣来连接，为保证运行安全应使用过渡连接器连接。
5、连接性能
安徽华联铝合金电力电缆导体中的合金成份大大改进了传统铝电缆的连接性能，这是它被采用为合金导体材料(ACW)的根本原因。尤其是当导体遇火时，添加的铁产生高强度抗蠕动性能，即使在长时间过载和过热，也能保证连接稳定性。当采用CSA认可的900 C级机械连接器(标志为AL9CU或AL90CU)时，在佐治亚电力公司(Georgia Power)提供的试验设施进行的连接器试验结果表明，其性能与用同样方式连接的铜导体的性能相同。
6、经济性能
实现同样的电气性能，安徽华联铝合金电力电缆(含专用连接端子)直接采购成本比铜电缆低30%-50%；一般建筑节约30%-50%以上，大跨度节约50%以上。仅以规模为2台60万千瓦机组的电厂为例，采用铜芯电缆约需3亿元人氏币，而采用铝合金电力电缆仅需要1.5亿人民币。特别是在我国城镇化建设、城乡电网改造加速之日，铜资源逐渐枯竭、电缆的需求不断加大之时，使用安徽华联新型铝合金电力电缆，每年节约的费用可达仟亿元以上。这样不仅可节省大量的政府和企业投资，而且对创建节约型社会和国家也将产生不可估量的影响。
7、综合性能
1、实现同样的电气性能的前提下，安徽华联铝合金电缆比国内同等品质铜电缆价格大约低30%-50%，符合中国“建设节约型社会”的基本国策。符合建筑工程的“四新”原则。
2、由于安徽华联铝合金电缆重量仅为铜缆的一半，反弹性能比铜缆少40%，柔韧性能比铜电缆高25%，使用合金电缆可以降低施工单位的安装成本。一般性的建筑项目可节约安装施工费用20%以上，大跨度的建筑项目可节约安装施工费用40%。
3、目前国内低烟无卤阻燃A级电缆比普通电缆价格高20%以上，如果使用安徽华联铝合金电力电缆，就可以在达到低烟无卤阻燃A级的同时，大大降低成本。同时AC系列产品可以支架明敷，节省桥架，管道的费用。
4、铝合金电缆在美国的业绩中有大量的大跨度的建筑，如体育场馆、会展中心等。这是因为铝合金电缆重量仅为铜缆的一半，可以大大减轻对建筑钢结构的负重，从而节约大约15%钢结构的费用。
5、在实现同样的电气性能的前提下，铝合金电缆(含专用连接端子)直接采购成本(价格)比国内铜电缆价格低约30%~50%。安徽华联铝合金导体制造的电气连接配件与用铜导体制造的连接配件一样稳定。安徽华联铝合金电缆配件系统在保证系统安全性能的前提下，为您节省成本，提高安装效率。
6、铝合金电缆是世界上最好的电缆。铝合金电缆在发达国家已经安全成功运行35年多，是先进的、成熟的产品。世界上许多知名的企业和工程项目都是铝合金电缆的用户，如亚特兰大奥运会、纽约机场、BP石油、通用集团、沃尔玛等。
8、研发之路
1、1970年前应用的铝电缆是全硬状态的AA1350纯铝电缆，主要存在两个致命的问题：一是连接不稳定，安全性能不好；二是机械性能低，安装性能差。
2、随着技术的不断发展，近几年美国研制出了AA-8000系列铝合金电导材料，新的铝合金导体具备优良的物理及电性能。
3、2009年我公司率先自主研发、突破创新，成功开发出具备卓越性能，可广泛应用于建筑工程等领域的铝合金电力电缆。
4、我公司对合金电缆产品的技术要求和加工工艺进行了研究与改进，经过公司管理和技术人员三年来的不解努力，自主研发、突破创新，实现了产品由国家标准向具备第一世界先进水准的美国标准产品的升级。主要产品有：
铝合金导体连锁铠装系列高低压电力电缆国标(型号是“AC90-YJHLV8”、“AC WU90-YJHLVLV82”，简称为“MC”电缆)；铝合金导体不带连锁铠袋的系列高低压电力电缆(型号是“TC-YJHLV”和“YJH22”系列)；美标电缆-SER、SEU用户引入电缆；UD配置电缆；XHHW-2电缆。其中XHHW-2、USE-2/FT4、SER、SEU、MC电缆已取得美国UL认证。并参照英国ASTM B标准8000#铝合金导体材料基础上开发出具
有自己特色的专利产品-稀土高铁铝合金材料，利用先进水平的紧压绞合技术，无论材料性能还是技术含量在国内都属首创，弥补了国内生产铝合金电缆的多项空白。
9、产品简介
1、YJHL8(AC90) 交联聚乙烯绝缘铝合金带连锁铠装铝合金电力电缆
2、YJHLV82(ACWU90) 交联聚乙烯绝缘铝合金带连锁铠装聚氯乙烯护套铝合金电力电缆
3、YJHLV(TC90) 交联聚乙烯绝缘聚氯乙烯护套铝合金电力电缆
4、YJHLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套铝合金电力电缆
10、产品应用
1、型号：YJHLV8(AC90)
名称：交联聚乙烯绝缘铝合金带连锁铠装稀土高铁铝合金电力电缆。
主要用途：高柔韧性能的连锁铠装电缆可应用于非潮湿环境的明线或暗线敷设，并具备与管道敷设方式相同的性能，能承受一定的压力，能减少管道布线所带来的施工难度和人力成本。
2、YJHLV82(ACWU90)
名称：交联聚乙烯绝缘聚氯乙烯护套铝合金带连锁铠装稀土高铁铝合金电力电缆。
主要用途:高柔韧性的连锁铠装和密封的外护套电缆，不需要管道及其附件和人工密集的拉线、扣纹和成管等工序，可应用于干澡或潮湿环境的明线或暗线敷设，也可应用于危险环境，敷设方式户内可用支架、梯架、托盘以及电缆夹明敷，户外可采用直理、电缆沟、电缆隧道等方式。
3、型号：YJHLV(TC90)
名称：交联聚乙烯绝缘聚氯乙烯护套稀土高铁铝合金电力电缆。
主要用途:敷设在室内、隧道、管道、电缆沟及松散土壤小，电缆不能承受机械外力作用，但可承受一定的牵引力。
4、型号：YJHLV22
名称：交联聚乙烯绝缘钢带铠装聚氯乙烯护套稀土高铁铝合金电力电缆。
主要用途：敷设在地下，电缆能承受机械外力的作用，但不能承受大的拉力。
11、应用分析
1、因为铝合金电缆的重量仅为铜电缆的50%，铝合金电缆比铜电缆更轻的重最减少了对建筑物结构的影响，在大跨度钢结构建筑申，使用铝合金电力电缆还可节约10%钢结构费用。与采用桥架敷设的铜电缆相比，铝合金带铠装电力电缆可采用支架敷设，减少了桥架费用。从而减少了施工强度，降低了安装及送输成本。提高了安装效率。铝合金电缆所使用的铝合金接头的价格也较黄铜接头低，安装铝合金套管只需要3～4分钟。铝合金电力电缆配件，在符合安全性能的前提下，可为您节省费用，提高效率。
2、高柔韧性自锁型铝合金铠装系列高、低压建筑用电力电缆和非自锁型系列铝合金高、低压电力电缆，可满足低烟无卤及阻燃要求。日前，国内市场低烟无卤阻燃A级电缆价铬比普通电缆高20%以上，而我公司生产的铝合金电力电缆在达到低烟无卤阻燃A级的同时，大大降低了采购成本。
3、安徽华联铝合金电缆具有非常广泛的应用，凡是使用电力的地方，都必然要用电缆，如房地产
开发、公路建设、隧道、以及工业生产，科学研究、学校、医院等等。
