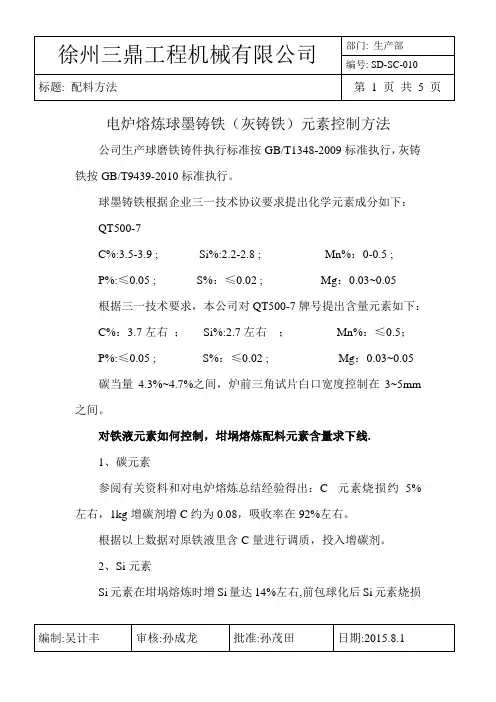

电炉熔炼球墨铸铁（灰铸铁）元素控制方法
公司生产球磨铁铸件执行标准按GB/T1348-2009标准执行，灰铸铁按GB/T9439-2010标准执行。
球墨铸铁根据企业三一技术协议要求提出化学元素成分如下：
QT500-7
C%: ; Si%: ; Mn%： ;
P%:≤ ; S%：≤ ; Mg：~
根据三一技术要求，本公司对QT500-7牌号提出含量元素如下：C%：左右； Si%:左右； Mn%：≤；
P%:≤ ; S%：≤ ; Mg：~
碳当量%~%之间，炉前三角试片白口宽度控制在3~5mm之间。
对铁液元素如何控制，坩埚熔炼配料元素含量求下线.
1、碳元素
参阅有关资料和对电炉熔炼总结经验得出：C 元素烧损约5%左右，1kg增碳剂增C约为，吸收率在92%左右。
根据以上数据对原铁液里含C量进行调质，投入增碳剂。
2、Si元素
Si元素在坩埚熔炼时增Si量达14%左右,前包球化后Si元素烧损14%左右，为了控制在原铁液里不加硅铁调质，在配料时，保持含Si量在%左右，按增Si14%计算，原铁液里的Si含量应保持在%左右，球铁在球化之前原铁液含Si量保持%~%为宜，所以在坩埚内不加硅铁进行调质。铸件中Si含量要求在%左右，余下Si 含量在前包球化、
孕育处理加入，但前包总投Si含量不能<1%为宜。
3、Mn元素
新生铁、回炉料、废钢都含有Mn元素，在配料时按5%烧损计算。若Mn含量过低时，在铁液熔化完出铁水前进行投放，溶化后进行搅拌出锅。总之，Si和Mn在坩埚内调质都要在最后投放，以免过度烧损。
4、P元素
如果原铁液含P高，目前无办法来处理，只有从配料上来控制，少用新生铁，多用废钢来解决。
5、S元素
S元素在球墨铁铸件，应当控制在为好。若原材料含S高，必须加脱硫剂进行脱硫。但S含量和Mg元素有一定的关联，稀土镁合金主要是除S、脱氧。球化后看铁液含S量和Mg残留量，在元素允许的范围内，若S稍偏高，Mg残留量偏低，下包球化时，稀土镁合金适当加大投放量；若S元素含量偏低，Mg残留量偏高，可适当降低稀土镁合金的投放量（平时操作经验而定）。
一、本公司1T电炉熔炼时的原材料投入顺序在电炉操作规定上有明确规定，用的稀土镁合金、覆盖硅和孕育剂的块度大小对球化都有一定影响。稀土镁合金和覆盖硅的块度控制在10-25mm之间(厂家已提供)，孕育剂粒度1-3mm(厂家提供)，这样有利于球化，效果好，球化后铁水质量稳定。
注：电炉熔炼生产时，白口加大倾向应引起注意，有关资料提供
加大白口倾向的原因：
1、白口倾向随电炉保温、温度升高与时间延长而增大；
2、球化剂稀土的含量及过大的加入量，都会使稀土镁含量增加，影响铁液的白口倾向。而镁含量高时，增大晶界偏析，镁在铸铁组织中的不均匀分布，导致白口倾向增大，造成球铁缩孔、缩松的形成。Mg/S比值不能>5.
3、提高孕育效果，孕育剂控制在%的加入量，孕育效果一旦下降，铁液白口倾向增大。
如何解决白口问题
一、缩短高温停留时间和成分调整时间，防止铁液氧化。如果铁液高温过热，保温时间过长，要采取一下措施：
1、加入少量生铁，生铁中的初生石墨可增加晶核数量，降低过冷倾向。
2、适当降低原铁液的硅量、增加炉前孕育量、增加晶核数量可改善白口倾向对石墨形态、力学性能的影响。
二、电炉熔炼铁液和球化后铁液，S含量，Mg、Re残留量，同时使Mg/S<5;RE/S<可减少成分引起的白口倾向。
三、加强炉料检测，保证炉料质量，采取优质废钢，减少微量元素，避免使用过量回炉料、避免过多的铋进入铁液，增大白口倾向，恶化石墨形态，影响力学性能。
总之在生产当中，球铁铁液过热、保温、成分控制，球化剂成分、炉料等都会引起白口倾向的增加，进而影响石墨形态与力学性能。改
善电炉铁液性能，控制球化剂加入量，控制S、Mg、RE、Bi等元素含量反比例关系，加强孕育处理，降低铁液白口倾向的可靠措施。
注：目前本公司生产的500-7球墨铸铁，炉料配比进行调整，减少新生铁投放量，合适的回炉料投放量，加大废钢的投放量，白口倾向基本解决，球铁各项指标和性能皆达标。
本公司生产HT250牌号铸铁，对元素控制方法：
元素含量要求：C%：3~；Si%~2；Mn%：S%~； P%:<
1、对HT250牌号铸铁配料时一定掌握好Si/C比，Si/C比应在之间
2、碳当量控制在4%~%的范围内（有资料提供~%之间），含S量低，在熔炼时需加增S剂，来提高S含量。有关资料提供：若灰铸铁含S量低于，则形成D 型石墨，所以在配料当中要注意。电炉熔炼灰铸铁进行调质和球铁原铁液调质，操作方法一样。最后铁水出锅要加强孕育、三角试片白口保持3-5mm之间并且根据铸件结构厚、薄掌握合理开箱时间。
编号：SM-ZD-55459 中频电炉安全操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
中频电炉安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1．开炉前应通知中频机组操作人员起动机组，同时应检查炉体、冷却水系统、中频电源开关、倾炉机械和吊包运行轨道等是否正常，地沟盖板是否缺损，盖好。如有问题应先行排除，才能开炉。 2．在中频机组启动完毕之后，方可送电开炉。 3．开炉时，需先将炉料放入炉膛，开放冷却水后，才能合上中频电源开关。停炉时，断开中频电源后，方可通知中频机组停机。冷却水应继续保持15分钟。 4．炉料中不得混有密闭容器、管子或其它易爆炸物。炉料必须干燥，不带水或冰、雪块。装填炉料时，不准用锤子猛打，应轻放、轻敲以免损坏炉膛。炉膛烧损减薄超过规定时，应停炉修理。 5．工具应放在指定地点，使用时应事先烘烤干燥。 6．炼合金钢加入合金材料时，应在预热后用钳子夹住，
铸造部电炉熔炼操作规程 一、电炉熔炼操作规程 1、主题内容与适用范围： 本标准适用于本公司1T电炉的熔炼过程，规定了1T电炉熔炼过程所应遵守的工艺规范。 2、电炉的熔炼： 2、1熔炼前的检查工作： 2、1、1检查感应线圈、电容器、电源柜冷却水水压是否正常，出水是否畅通； 2、1、2检查水压表指示和报警传输线是否畅通，电炉倾转机构运行是否正常；检查各个螺栓紧固点的螺栓是否松动，保证螺栓在紧固状态； 2、1、3检查炉底、炉衬侵蚀情况，是否有裂纹。如有异常情况，应根据实际情况作相应处理。 2、1、4检查电炉地坑是否积水，如有应及时清理，铺一层干砂，以免发生喷溅事故。 2、1、5熔炼前应清理修补炉口，炉嘴，保证炉嘴光滑，出铁顺畅。 2、2熔炼： 2、2、1打结后的新炉衬，第一炉应满炉熔炼，以利炉衬整体结构烧结良好。 2、2、2熔炼时，仔细审核料单，严格按照料单要求和重量加料；以500kg废钢料单为例：加料顺序为： 2.2.2.1加入50kg铁屑（QT）后加入200kg回炉料（QT）,待上述材料全部熔化结束废钢开始熔化时，加入5kg增碳剂； 2.2.2.2第一批次废钢（大约80kg）和增碳剂熔化结束，第二批次废钢（大约80kg）开始熔化时，加入5kg增碳剂；依次进行，直到将500kg废钢和30kg增碳剂全部加完； 2.2.2.3加入余下的250kg回炉料;待回炉料、废钢、增碳剂熔化完全（铁液温度大约在
1350℃）时，取样，进行炉前快速分析；按照分析结果，加入增碳剂和其他辅料。 2.2.2.4按照熔炼要求，当补加的合金料全部熔化，铁水温度达到工艺要求（小规格球铁件出炉温度控制在1530℃—1560℃；大规格球铁件出炉温度控制在1500℃—1530℃）时，要取原铁水试块；取样后及时出炉； 2.2.2.5第一炉铁水温度必须达到1580℃，烫包回炉后温度升至前面规定要求后出炉; 2、2、3 球化剂（上面举例为12.5kg）准确称量后，加入球化包堤坝内侧（摊匀），硅粒(上面举例为6kg）均匀的覆盖在球化剂上面，再加珍珠岩均匀覆盖（一茶缸，约1.5kg）;在堤坝上加入脱硫用碱面1kg,碱面上放10kg硅钢片 2、2、4在加铁料时，不准炉料猛力撞击炉壁、炉底，以防炉衬受损。 2、2、5炉内严禁加入密封管头、密封件，以防爆炸；生锈、潮湿的回炉料、生铁应在预热后加入，以防止铁水爆溅。 2、2、6在熔炼过程中，应经常把粘附在炉口的熔渣铲扒干净，以便下次熔炼。 2、2、7熔炼工要及时的与炉前工、浇注工取得联系，要他们及时做好出炉浇注的准备工作，保证铁水温度达到工艺要求时及时出炉。尽量减少高温铁水在炉内的停留时间。浇注结束，将铁水球化包旋转，包口朝下平放在地面上，将包口四周用砂盖严实； 2、2、8熔炼工要按工艺要求，做好电炉熔炼记录单/磅料单/用电记录表的记录与转交、保存工作。 2、2、9熔炼结束，将电炉炉体口用专用盖板盖严（四周用砂密封好）；清理熔炼场地，检查冷却循环水的运行状况，一切正常后，结束本炉次的熔炼； 3、炉衬修补及拆炉： 3、1为了保证炉子的安全工作和提高炉子寿命，炉衬在使用一定时间后要进行适当的修补。 3、2炉衬局部发生损坏或产生较大裂纹时，可将损坏处炉衬表面轻轻剥掉。形成燕尾状的凹坑，然后填补加入适量水玻璃的炉衬石英砂混合料修补。 3、3炉底侵蚀较大或局部较深时，待炉子冷至室温时用干料补打结实，起炉熔炼时先用低功率后用高功率熔炼来烧结炉底；
中频炉熔炼工艺操作规程 1、中频炉范围 本标准规定了中频感应电炉，熔炼技术操作规程。 本标准适用于阳极组装车间生产。 2、设备主要技术性能 2.1 产品型号KGPS—1250 额定容量2t 额定功率1250KW 额定频率500HZ 额定温度1500℃ 感应器电压2000V 熔化效率1.8t/h 2.2 冷却水系统 冷却水压力0.1~0.25MPa 冷却水进水温度≤35℃ 冷却水耗量12t/h 冷却水出口温度≤55℃ 冷却水PH 值7-8.5 总硬度不大于10度 导电率<500u.s/cm 3、生产前的检查 3.1操作人员必须认真了解中频炉系统设备的结构、性能。 3.2生产前仔细检查炉体及部件是否完好。 3.3仔细检查炉衬、炉口烧损情况，如发现问题及时处理 3.4检查和维修熔炼时所用的工器具是否齐全。 3.5检查冷却水系统及液压系统管路是否有滴漏现象。 3.6检查各个部位的仪表和显示是否正常。 3.7检查炉料是否清理干净和数量充足，配比是否合理。 3.8检查铁水包及输送电胡芦是否完好。 3.9检查各控制系统是否正常，灵活可靠。 3.10检查漏炉报警装置是否灵敏、可靠，电气绝缘情况是否达到要求。 3.11检查倾炉系统是否灵活、可靠。 3.12检查中频炉电源系统及纯水冷却系统是否正常完好。 4、熔炼操作
4.1检查无误后，如是冷炉或空炉，必须先加入干净炉料，成份必须符合要求。 4.2炉料要干燥，严禁潮湿料及杂物入炉，一般情况炉料入炉前应予热，加料时应小心操作，不能砸伤炉口炉衬，空心料更应该小心加，防止炉气和铁水喷出飞溅伤人。 4.3开通冷却水，先用低功率进行炉料预热。几分钟后，改用高功率熔炼、炉料开始熔化，此时注意冷却水、根据水温和经验进行调整。 4.4熔炼过程中要经常检查炉衬的烧损情况电源功率表。检查炉口是否有凝结现象。炉膛里不准有炉料架空棚料现象，有应及时处理。 4.7在熔炼过程中、铁水不能溢出，应与炉沿保持50mm 的距离。 4.8铁料彻底熔化浇铸前，观测铁水温度是否达到1450℃，用渣耙除渣。按要求每周取样一次进行分析，参照分析结果及时调整配料。 4.9正确操作炉子液压倾炉系统，倒出铁水至铁水包。铁水距离包沿50mm. 4.10出炉后炉内应留有少量铁水,并及时添加新炉料，继续通电熔炼。 4.11根据浇铸组装块任务量熔化铁水，待生产结束后炉内不应留有铁水。为保护炉衬，一般情况下趁热加入炉料，准备下一班次的生产。 4.12停炉后冷却水不能停，仍继续循环24小时。 4.13待炉子冷却后，用照明灯或手电照明检查炉衬情况如有破损及时修理。 4.14停炉必须停掉电源，清理现场，做好所有记录。 5、中频炉突发事件 5.1当熔炼过程中中频炉产生报警或漏液时，应立即关掉电源停止熔化，倒出已熔化铁水、按应急预案处理故障。 5.2熔炼过程中，突然停水或停电时间又长时，应立即停掉中频电源，开启备用泵或备用水箱及自来水直接引至炉冷却管路，按应急预案处理故障，绝不能扩大事故范围
冲天炉熔炼工艺基础 1、冲天炉熔炼基本原理 （1）底焦燃烧：冲天炉底焦燃烧可以划分为两个区带： A、氧化带：从主排风口到自由氧基本耗尽.二氧化碳浓度达到最大值的区域。 B、还原带：从氧化带顶面到炉气中[CO2]/[CO]浓度基本不变的区域.从风口引入的风容易趋向炉壁.形成炉壁效应.形成一个下凹的氧化带和还原带.对熔化造成不利影响。 ①不易形成一个集中的高温区.不利于铁水过热； ②加速了炉壁的侵蚀； ③铁料熔化不均匀.铁液不易稳定下降,影响化学成分。 解决方法： ①采用较大焦炭块度.使风均匀送入； ②采用插入式风嘴； ③采用曲线炉膛； ④采用中央送风系统； ⑤熔炼过程中为使焦炭不易损耗.送风量要与焦炭损耗相适应。 根据炉气、炉料、铁水浓度和温度.炉身分为4个区域： （1）预热区：从加料口下沿.炉料表面到铁料开始熔化的区域称为预热区.下面的炉气温度可达1200℃—1300℃.预热带的上部炉气温度为200℃—500℃。由于这一区域的平均温度不高.炉气黑度和辐射空间较小.炉气在料层内流速较大.炉料与炉气之间的热交换以对流为主.炉料在预热区内停留时间较长.一般为30分钟左右.预热区的高度受有效高度、底焦高度、炉内料面的实际位置、炉料块度、熔化速度、焦铁比的影响。 （2）熔化区：从铁料开始熔化到熔化完毕这一区域称为熔化区.在实际熔炼过程中.底焦顶面高度的波动范围大致等于层焦的厚度.熔化区内的热交换方式仍以对流为主.在实际熔炼过程中.熔化区不是一个平面区带.而是一个中心下凹的曲面.从铁水过热和成分均匀度出发希望熔化区窄而平直.熔化区在炉内位置的高低基本上是由炉气和温度分布状态决定.也受焦炭的烧失速度、批料重量、炉料块度等因素影响.这些因素将使铁料的受热面积、受热时间、受热强度发生变化.造成熔化区高度波动（影响出铁温度）.当焦铁比一定.熔化区的平均高度将会因批料重量的减小而提高.从而扩大了过热区.提高了铁水温度.但是批料层不宜过薄.否则易混料使加料操作不便。 （3）过热区：从铁液熔化以后.铁水下滴过程中.与高温炉气和炽热的焦炭相接触.温度进一步提高.此区域称为过热区（过热区炉气温度一般在1600℃—1700℃）。过热区内以焦炭与铁水接触传导传热为主.焦炭表面燃烧温度对热交换效果有重要影响。因而设法强化底焦燃烧.经测定铁水滴成铁水小流穿越底焦的时间一般不超过30秒.而在这一区间内铁水却要提高350℃左右.比预热区大了24倍左右.其传热强度为11KJ/Kg.s.达到这样高的传热强度.

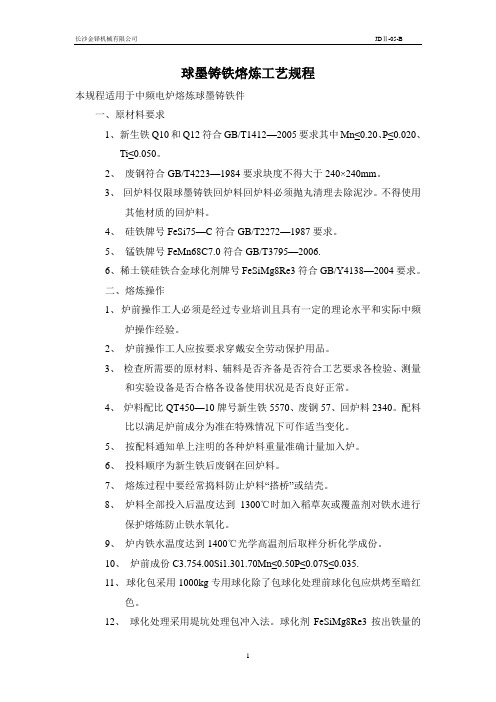

球墨铸铁生产工艺控制 摘要：用中频感应电炉熔化Ｚ１４生铁，获得化学成分和温度比较稳定的原铁液，按适当比例加入球化剂和孕育剂，进行球化处理和孕育处理，可稳定地生产出φ530mm轧机用球墨铸铁梅花套管。 关键词：球墨铸铁；球化处理；球化剂；孕育剂 Production Technology Control of Ductile Iron Wobbly Privepipe in Use for φ530mm Rolling Mills ZHI Jin-zhang,ZHOU Hong-peng (Shondong Zhangdian Iron and Steel General Works,Zibo 255007,China) Abstract：Using medium frequency induction furnace on remelting Z14 iron achieves the liquid iron with comparatively stable composition and temperature,adding nodularizer and inoculant according to proper ratio makes spheroidizing and inoculation,thus the wobbly dirvepipe in use for φ530mm rolling mills can be produced stably. Key words：ductile iron；spheroidizing；nodnlarizer；inoculant 山东张店钢铁总厂（简称张钢）530mm轧机原采用铸钢梅花套管，容易损坏轧辊和梅花轴头而使其报废，甚至在过冷钢等超负荷情况下使轧辊扭断。根据球墨铸铁本身特性，决定用球墨铸铁代替铸钢生产梅花套管。 影响铸态球铁生产稳定性的因素很多，要稳定地生产球墨铸铁，必须在生产中把握好以下几点：稳定的化学成分和铁液温度，准确的铁液量，合适的球化和孕育处理方法，以及可靠的炉前控制。 1 设备选择 1.1 熔炼设备选择 熔炼设备的选用首先是在满足生产需要的前提下，遵循高效、低耗的原则。感应电炉的
铁水制备 优质原料 球墨铸铁管铁管的质量同原材料—生铁的质量密切相关，安钢永通球墨铸铁管有限责任公司采用安钢集团永冶钢铁公司的优质球墨铸造用生铁为原材料，水冶钢铁公司的铸造铁为我国的人参铁，具有低P、低S、低Ti等特点，产品远销美国、日本、欧洲等多个国家和地区，在国内被许多大型精密铸造企业普遍采用。 铁水调制及球化 根据所生产管径的规格，加入相应的原材料，由美国应达公司的6台10吨中频电炉将铁水调制、升温，达到工艺要求，加入球化剂进行球化处理。 铁水质量控制 在铁水制备过程中每一个环节都要结质量和温度进行严格的控制。每一炉、每一包都要经过日本岛进公司PDAII—50型直读关谱仪的成分分析，使铁水完全符合浇铸的要求。 离心浇铸 离心浇铸 永通球墨铸铁管有限责任公司采用水冷金属型离心机进行浇铸，高温铁水被连续浇进高速旋转的管模中，并通过水冷却使铁水凝固形成球墨铸铁管。浇铸好的球墨铸铁管立刻进行铸造成缺陷表面检查及称重，确保每根管子的质量。 退火处理 铁水制备 优质原料 球墨铸铁管铁管的质量同原材料—生铁的质量密切相关，安钢永通球墨铸铁管有限责任公司采用安钢集团永冶钢铁公司的优质球墨铸造用生铁为原材料，水冶钢铁公司的铸造铁为我国的人参铁，具有低P、低S、低Ti等特点，产品远销美国、日本、欧洲等多个国家和地区，在国内被许多大型精密铸造企业普遍采用。 铁水调制及球化 根据所生产管径的规格，加入相应的原材料，由美国应达公司的6台10吨中频电炉将铁水调制、升温，达到工艺要求，加入球化剂进行球化处理。 铁水质量控制 在铁水制备过程中每一个环节都要结质量和温度进行严格的控制。每一炉、每一包都要经过日本岛进公司PDAII—50型直读关谱仪的成分分析，使铁水完全符合浇铸的要求。 离心浇铸 离心浇铸 永通球墨铸铁管有限责任公司采用水冷金属型离心机进行浇铸 球墨铸铁管浇铸好的铸铁管随后进入退火炉，永通公司的退火炉长度为60m，其独特的现金蓄热技术更是当今世界第一，可保证铸铁管的充分退火，以获得球墨铸铁管所需要的金相组织结构。
操作规程编号：LX-FS-A74635 中频电炉安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
中频电炉安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1．开炉前应通知中频机组操作人员起动机组，同时应检查炉体、冷却水系统、中频电源开关、倾炉机械和吊包运行轨道等是否正常，地沟盖板是否缺损，盖好。如有问题应先行排除，才能开炉。 2．在中频机组启动完毕之后，方可送电开炉。 3．开炉时，需先将炉料放入炉膛，开放冷却水后，才能合上中频电源开关。停炉时，断开中频电源后，方可通知中频机组停机。冷却水应继续保持15分钟。 4．炉料中不得混有密闭容器、管子或其它易爆炸物。炉料必须干燥，不带水或冰、雪块。装填炉料
球墨铸铁热处理方法之探讨 陆卫倩：（上海电机学院机械工程学院，上海200240）中国铸造装备与技术4／2010 高级工程师，原任上海机床厂有限公司磨床研究所高级工程师，现任上海电机学院副教授，主要从事零件失效分析和金属材料热处理 本文详细介绍了球墨铸铁件的各种热处理工艺，并简单介绍了纳米技术在球墨铸铁件表面处理中的应用。从文献资料来看，经纳米技术表面处理后的球墨铸铁件具有良好的自润性、良好的耐磨性、良好的耐蚀性，因此是一种非常有前途的表面处理。 众所周知：热处理是一项改进金属材料品质的方法，借助热处理可以改变或影响铸铁的组织及性质，同时还可获得更高的强度、硬度和耐磨性等。铸铁热处理的种类繁多，但基本上可分成两大类：第一类是组织构造不会由热处理而发生变化或者也不应该发生改变的，第二类则是基本的组织结构发生变化者。第一种热处理主要是用于消除内应力，热处理后组织、强度及其它力学性质等没有因热处理而发生明显变化。第二种热处理能使基体组织发生明显的变化，这种热处理大致分为五类：①退火：其目的主要在于分解碳化物，降低铸铁的硬度，提高加工性能；②正火：其目的主要用于改进铸铁组织、获得均匀分布的力学性能；③淬火：其目的主要是为了获得比较高的硬度和表面耐磨性；④表面硬化处理：其目的主要是获得表面硬化层，同时得到较高的表面耐磨性；⑤析出硬化处理：其目的主要是为获得更高强度。 铸铁种类繁多，有灰口铸铁、白口铸铁、蠕墨铸铁、球墨铸铁等等，它们的组织结构也各不相同。一般根据凝固过程中的析出物———共晶石墨或共晶碳化物来分类:基体内主要含片状石墨者称之为灰铸铁，主要含碳化物者称之为白口铸铁。事实上白口铸铁由于具有很高的硬度与脆性用途较少；而灰铸铁的性质主要是由共晶石墨的形状与大小而定，这些析出的石墨无法经由热处理予以改进，因此具有非常低的强度及硬度。但若铁液添加镁及稀土金属能使石墨在凝固过程中以球状析出成为球墨铸铁，那么情况就有所不同。由于球墨铸铁其性质与基体相同的钢接近，故通过热处理可使强度、硬度明显提高，弹性模数、伸长率也有不同程度的提高。但是不同的热处理对球墨铸铁的作用完全不同，在工程上用的比较多的是退火、正火和析出硬化处理；事实上球墨铸铁同样可以通过调质、等温淬火处理以及渗氮、渗硼和低温气体碳氮共渗来改善其力学性能。下面就球墨铸铁的热处理方法予以探讨。 【1】球墨铸铁的常规热处理 1.1退火处理 若要提高球墨铸铁的韧性可采用退火处理。球墨铸铁在铸造过程中比普通灰口铸铁的白口倾向大，内应力也较大，球墨铸铁件很难得到纯粹的铁素体或珠光体基体。为提高球墨铸铁件的延性或韧性，可将球墨铸铁件重新加热到900～950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。在此过程中基体中的渗碳体会分解出石墨，奥氏体中会析出石墨，这些石墨集聚于原球状石墨周围，基体则全转换为铁素体，从而提高球墨铸铁的韧性。若铸态组织由（铁素体＋珠光体）为基体+球状石墨组成，那么只需将球墨铸铁件重新加热到700～760℃的共析温度上下经保温后炉冷至600℃出炉变冷，就能将珠光体中渗碳体分解转换为铁素体及球状石墨来提高其韧性。 1.2正火处理
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 感应电炉熔炼安全操作规程(标 准版)
感应电炉熔炼安全操作规程(标准版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1.操作者须经培训，懂设备的结构、原理和性能，懂熔炼工艺，会操作，经安全教育，考试及格。 2.操作者需穿隔热工作服，穿工作鞋，戴隔热手套，防护眼镜。 3.开炉前应认真检查，确保符合以下要求： 1）炉体及耐火衬里完好。 2）电气控制系统完好，感应器完好，电压正常。 3）冷却水压力正常，流量正常，无泄漏，水质良好，水温不高于规定值。 4）安全防护装置齐全可靠，接地完好。 5）工具齐全，完好，干燥。 6）现场整洁，道路畅通，无易燃易爆品。 7）需熔炼的材料质量合格，块度，水分，清洁度符合要求，无夹杂密封盒及易燃易爆物品。 8）现场须有良好的、通风降温设施。
4.多人操作必须由领班者统一指挥，各操作人员应认真做好本职工作，并注意协调一致。按规定程序开炉，按熔炼金属品种的工艺进行熔炼，确保安全和产品质量。操作人员应防止触电、烫伤和物体砸伤。 5.最高熔炼温度和熔炼量不许超过炉的规定值，在熔炼过程中，如有发现漏炉，应立即停电，停止熔炼。 6.熔炼过程中如发生短时停电，应做好保温；如停电较长时间，应将炉内熔化的金属倒出。 7.铁水包应经预热，将炉内熔化好的金属排至铁水包内时，操作人员应密切配合，防止飞溅、溢出等引发伤害。 8.熔炼工作结束，切断电源停炉，达到冷却要求后，再停冷却水。保养设备，整理工具并放回规定处，整理堆放好剩余铁块等物料，清扫整理现场。 9.修理炉及铁水包的耐火衬里，必须采用耐火度、强度等性能符合要求的耐火材料，严禁混入各种金属。修理施工必须保证质量。 10.定期清净冷却水系统，更换被污染的水，确保水质良好。如炉感应加热铜管内水垢较多，应及时清除，以保证冷却效果。 XX设计有限公司

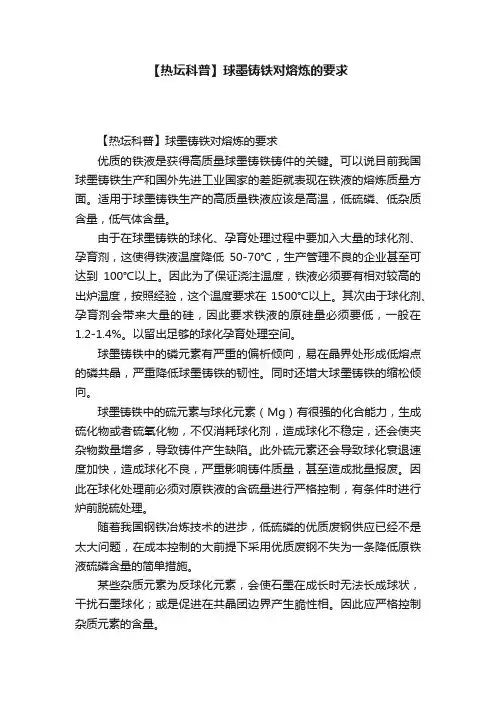

讲座球墨铸铁的生产 球墨铸铁的生产过程包含以下几个环节：熔炼合格的铁液，球化处理，孕育处理，炉前检查，浇注铸件，清理及热处理，铸件质量检查。 在上述各个环节中，熔炼优质铁液和进行有效的球化—孕育处理是生产的关键。 1 化学成分的选定 选择适当化学成分是保证铸铁获得良好的组织状态和高性能的基本条件，化学成分的选择既要有利于石墨的球化和获得满意的基体，以期获得所要求的性能，又要使铸铁有较好的铸造性能。 1.1基本元素 (1) 碳和硅 由于球状石墨对基体的削弱作用很小，故球墨铸铁中石墨数量多少，对力学性能的影响不显著，当含碳量在 3.2%~3.8%范围内变化时，实际上对球墨铸铁的力学性能无明显影响。确定球墨铸铁的含碳量时，主要从保证铸造性能考虑，为此将碳当量选择在共晶成分左右。由于球化元素使相图上共晶点的位置右移，因而使共晶碳当量移至 4.6%~4.7%左右，具有共晶成分的铁液流动性最好，形成集中缩孔倾向大，铸铁的组织致密度高。当碳当量过低时，铸件易产生缩松和裂纹。碳当量过高时，易产生石墨漂浮现象，其结果是使铸铁中夹杂物数量增多，降低铸铁性能，而且污染工作环境。 用镁和铈处理的铁液有较大的结晶过冷和形成白口的倾向，硅能减小这种倾向。此外，硅还能细化石墨，提高石墨球的圆整度。但硅又降低铸铁的韧性，并使韧性—脆性转变温度升高。因此在选择碳硅含量时，应按照高碳低硅的原则，一般认为Si>2.8%时，会使球墨铸铁的韧性降低，故当要求高韧性时，应以此值为限，如铸件是在寒冷地区使用，则含硅量应适当降低。 对铁素体球墨铸铁，一般控制碳硅含量为C3.6%~4.0%，Si2.4%~2.8%； 对珠光体球墨铸铁，一般控制碳硅含量为C3.4%~3.8%，Si2.2%~2.6%。 (2) 锰 球墨铸铁中锰所起的作用与其在灰铸铁中所起的作用有不同之处。在灰铸
编订：__________________ 单位：__________________ 时间：__________________ 中频电炉热处理工安全技术操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5986-27 中频电炉热处理工安全技术操作规 程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.开炉前,对设备进行全面检查,无异常现象,方可开车。 2.首先开动冷却水泵,检查冷却水循环系统,保证无阻塞,无漏水现象,冷却水压力为0.2～0.3MPa。 3.合上发电机组电源开关,按动启动器的启动按钮,启动发电机组。此时要注意观察,发现电压表、电流表指示及其他有异常现象时应立即停车,进行检查。 4.发电机冷态启动时,允许连续两次启动。第一次启动后应休息半小时后再行启动,两次启动均不成功,则需完全冷却后再次启动。热态启动时只允许启动一
次。 5.发电机组启动正常后,按励磁电压按钮,接通励磁电压,调节旋钮改变励磁电流大小,使发电机电压逐渐升高。开始时将电容器数量置于最小,随后逐渐增加电容量,在熔炼过程中,随时调整电容器的容量,使功率因数达到超前0.9。 6.在每次出炉时,将励磁电源切除,推出全部可调电容器。若出炉时需要保温,则应随时调整电容量,以保证功率因数在超前0.9的范围内。 7.在熔炼期间,随时监视仪表信号的指示情况,检查水冷系统和发电机轴承温度等是否正常(发电机轴承温度不得超过55℃),作好记录。 8.停机时应首先逐步减少发电机励磁电流,使发电机端电压逐步降低,然后拉掉负载及励磁电源,最后
1．目的：规范熔炼操作，保证产品质量和生产的顺利进行。 2．范围：本公司的高、低铬合金铸铁熔炼操作。 3．内容： 3.1 生产准备：在炉料、工具、记录文件及人员的准备齐全后开始生产。如果准备不齐全，应准备齐全 后再开始生产。 3.1.1 炉料的准备：准备足够一个班次使用的炉料。废钢、和回炉料不能潮湿，不能严重锈蚀；回 炉料要求除净残砂。锰铁、铬铁、增碳剂、孕育剂和聚渣剂等，必须保持干燥无杂物。 3.1.2 工具、记录的准备：检查电炉、加料天车、加料车、测温枪和其它称量仪器，确保它们能够正常 工作。准备足够一个班次使用的除渣工具、孕育剂处理工具等。准备各种记录表格。扒渣、挡渣、搅拌等工具必须干燥，残汤罐必须刷涂料并烘干后方可使用。 3.1.3 中间包的准备，确保其处于良好状态。 3.1.3.1 中间包可采用混制好的浇注耐火材料制作。也可用与中频炉坩埚相同配比的石英砂和水玻璃制 作，混制方法同炉衬耐火材料。 3.1.3.2 包底厚度约150－180mm，包壁厚度约50－80mm。浇包内壁要轻轻打实、打平。 3.1.3.3 中间包制作完成后须用燃气烤包器彻底烘烤，或用木材、焦炭烘烤。要确保烤干烤透。任何时 候禁止用潮湿的中间包装盛转运或浇注铁水。 3.1.3.4 中间包的预热：每次重新生产前或浇注过程停工1 小时以上时，应将中间包充分烘烤至暗红色 状态（约600℃以上）后使用。 3.1.4 人员的准备：对临时代理或替班人员，代理人必须知道自己应做的工作，当班班组长保证代理人 可以完成相应的工作。 3.2 备料 3.2.1 准备主料：备料的数量要按生产指令的安排进行。废钢、回炉料的比例按技术部门最后提 出的《配料单》执行。 3.2.2 准备增碳剂、铬铁、锰铁等合金材料。 3.2.3 准备孕育处理：根据生产安排，依据相关技术文件《配料单》，准备相应份数和 重量的孕育剂。 3.3 电炉的检查 3.3.1 开炉熔炼前，必须认真进行下列项目的检查，以避免熔炼过程出现意外事故。 3.3.2 检查坩埚内部侵蚀程度：仔细检查坩埚底部和内壁，发现凹陷和裂纹要及时修补。 3.3.3 检查炉顶、炉嘴和炉盖板，发现掉砂和松动要注意修整和紧固。 3.3.4 检查感应圈四周是否有铁豆、铁屑和其他杂物，如有须清除干净。检查感应圈与绝缘柱的连接螺 栓是否松动和脱落，如有松动要紧固，如有脱落要全部补上并紧固。
真空感应炉熔炼工艺 真空感应熔炼（VIM）是在真空条件下，利用电磁感应在金属导体产生涡流加热炉料进行熔炼的方法，具有熔炼室体积小，抽真空时间和熔炼周期短，便于温度压力控制、可回收易挥发元素、准确控制合金成分等特点。由于以上特点，现在已发展为特殊钢、精密合金、电热合金、高温合金及耐蚀合金等特殊合金生产的重要工序之一。1、基本原理： 真空感应熔炼的两个基本原理应用是：感应加热和真空环境。 1.1 感应熔炼是除电弧炉以外较重要的一种电炉熔炼方法。与电弧炉相比，其特点有： （1）电磁感应加热。由于加热方式不同，感应炉没有电弧加热所必须的石墨电极，从而杜绝了电极增碳的可能，因而可以熔炼电弧炉很难熔炼的含碳量极低的钢和合金。 （2）熔池中存在一定强度的电磁搅拌，可促进钢水成分和温度均匀，钢中夹杂合并、长大和上浮。 （3）熔池比表面积小。优点是熔炼过程中容易控制气氛，无电弧及电弧下高温区，合金元素烧损少、吸气少，所以有利于成分控制、气体含量低和缩短熔炼时间；缺点是渣钢界面面积小，再加上熔渣不能被感应加热，渣温低，流动性差，反应力低，不利于渣钢界面冶金反应的进行，特别是脱硫、脱磷等，因而对原材料要求较为严格。（4）烟尘少对环境污染小。熔炼过程中基本无火焰，也无燃烧产物。 感应加热的原理： 感应加热原理主要依据两则电学基本定律： 一是法拉第电磁感应定律： E=B·L·v·si n∠(v·B) E:导体两端所感应的电势； B:磁感应强度； v:相对速度； ∠(v·B):磁感应强度的方向与速度方向之间的夹角。 当一座无芯感应炉的感应线圈有频率为f的交变电流时，则在感应圈所包围的空间和四周产生一个交变磁场，该交变磁场的极性、磁
管模焊接工艺操作规程 1.焊接前将焊剂在250℃左右烘焙2小时。 2.焊接前必须清除管模内壁的铁屑、模粉等杂质，保证待焊接 表面不得有油污、铁锈和水份。 3.根据管模的公称直径将支承滚轮调整到预定的间距。 4.将要焊接的管模吊放在支承滚轮上。 5.启动管模旋转电机，调节变速器，使之符合焊接规范的要求。 焊接电流焊接 电压 焊接速度 400A 34V 0.7cm/s～0.85 cm/s 6.将管模欲焊接部位均匀加热到200～300℃。 7.用砂布或铁刷清除管模外表面与碳块接触部位的铁锈。 8.接通电源焊接开关，启动ZXG-1000R硅整流焊机，并初调好 焊接电流和焊接电压。 9.接通控制器上的旋转开关。 10. 焊枪移送到管模欲焊接的起始位置，调整焊咀位置，使焊咀 中心向右偏离管模中心线10～15mm。 11. 通过控制盒上的“焊丝向上”或“焊丝向下”按钮使焊丝与 管模待焊接表面接触良好。 12. 在最先开始焊接的圆周位置划上记号，管模每转一周，焊枪 手柄移动1～1.25周（6～7.5mm）。 13. 焊接过程中，必须随时将焊剂充填到焊咀周围，并随时将熔 渣用钩子清理掉。 14. 在焊接过程中，要保证工作电流与工作电压的稳定。 15. 焊接后要保证焊接轮廊光滑，不得有严重焊接凹陷，焊接高
度比管模内表面高出3～4mm。 16. 保持焊剂的清洁，没有熔化的焊剂必须经过筛选后方可继续 使用。 17. 焊接后直观检查，若有缺陷，可进行手工补焊。 18. 焊接完后，将管模的受热影响区均匀加热到370～430℃， 并使管模匀速旋转2小时。 19. 将管模缓慢冷却到95～120℃。
1.5.1火法炼铜 火法炼铜时当今生产铜的主要方法，世界上80%以上的铜是用火法从硫化铜精矿中提取的。火法炼铜最突出的特点时适应性强、能耗低、生产效率高。 硫化铜精矿的火法熔炼，一般包括三个过程。第一个过程时将铜矿石熔炼成冰铜，第二个过程是将冰铜吹炼成粗铜，最后把粗铜精炼成纯铜。精炼分为火法精炼和电解精炼。1.5.2湿法炼铜 湿法炼铜是在溶液中进行的一种提铜方法，无论贫矿、富矿、氧化矿或硫化矿，都可用湿法炼铜的方法提取铜。 湿法炼铜时用适当的溶剂浸出铜矿石，使铜以离子状态进入溶液，脉石及其它杂质不溶解。浸出后经澄清和过滤，得到含铜浸出液和由脉石组成的不溶残渣及浸出渣。浸出过程中，由于一些金属和非金属杂质与铜一起进入溶液，浸出液须净化，净化后的浸出液用置换、还原、电积等方法将铜提取出来。湿法炼铜工艺流程图如图1-2所示。 第2章冰铜熔炼 2.1概述 冰铜熔炼时在高温和氧化气氛条件下将硫化铜精矿熔化生产MeS共熔体的方法，又称造锍熔炼。冰铜熔炼将精矿中的铜富集于冰铜中，而大部分铁的氧化物与加入的熔剂造渣。冰铜与炉渣由于性质差别极大而分离。 根据炉料受热方式、热源、炉料所处的状态、气氛氧化程度，冰铜熔炼分为鼓风炉熔炼、反射炉熔炼、电炉熔炼、闪速熔炼及一步炼铜等。尽管设备不同，冶炼过程的实质是相同的，都属于氧化熔炼。 铜精矿首先熔炼获得冰铜，然后将冰铜吹炼成粗铜，再获得纯度较高的粗铜，将粗铜进行精炼，即火法精炼和电解精炼，这些过程都包含了氧化过程。 2.2冰铜熔炼的基本原理 冰铜熔炼所用炉料主要是硫化铜精矿和含铜的返料，除含有Cu、Fe、S等元素外，还含有一定量的脉石。如用一般熔炼方法如反射炉处理S/Cu比值高的精矿，得到的冰铜品位低，此时要先进行氧化焙烧，脱去部分硫后熔炼，才能获得要求较高品位的冰铜。如采用闪速熔炼或一步炼铜法则不受S/Cu的限制。硫含量大，自热能力好。 炉料中的化合物分如下几种： (1) 硫化物 熔炼生精矿以CuS、FeS、FeS2为主；焙砂以Cu2S、FeS为主，还有少量的ZnS、NiS、PbS等。 (2) 氧化物 Fe2O3、Fe3O4、CuO、Cu2O、ZnO、MeO、Al2O3。如炉料为焙烧氧化物较多，生精矿中氧化物较少。 （3）脉石 CaCO3、MgCO3、SiO2、Al2O3等。 其中硫化物和氧化物数量占80%以上。熔炼过程实际上时铁和铜的化合物及脉石在高温和氧化气氛条件下进行的一系列化学反应，并生产MeS相和MeO相，即冰铜和炉渣，二者因性质和密度不同而分离。 熔炼的炉料还包括加入的熔剂如石英石、石灰石等，与精矿中部分铁和脉石形成炉渣。 2.2.1熔炼过程的化学反应
球墨铸铁生产工艺的应用 发表时间：2016-05-20T16:02:51.440Z 来源：《基层建设》2016年1期作者：陈佳辉 [导读] 广东铸德实业有限公司本文主要针对废钢增碳、增硅生产球墨铸铁工艺的应用展开了探讨，详细阐述了化学元素的影响及选择。广东铸德实业有限公司广东江门 529000 摘要：本文主要针对废钢增碳、增硅生产球墨铸铁工艺的应用展开了探讨，详细阐述了化学元素的影响及选择，并对球墨铸铁的生产工艺作了系统的分析研究，以期能为有关方面的需要提供有益的参考和借鉴。 关键词：球墨铸铁；生产工艺；应用 0 引言 所谓的球墨铸铁，是指通过球化和孕育处理得到球状石墨，其可以有效地提高了铸铁的机械性能，特别是提高了塑性和韧性，从而得到比碳钢还高的强度，并在如今的工业生产中有着广泛的应用。因此，我们需要保证球墨铸铁的生产质量，以为相关的工业生产打下坚实的基础。基于此，本文就废钢增碳、增硅生产球墨铸铁工艺的应用进行了探讨，相信对有关方面的需要能有一定的帮助。 1 化学元素的影响及选择 化学成分对球墨铸铁的性能有较大影响。合理的化学成分是铸件力学性能和金相组织合格的前提。对高韧性球墨铸铁来说，在高碳当量的前提下，应满足高碳、低锰、低磷、低硫的原则。 1.1 碳 碳是强石墨形成元素，促进石墨化。一般来说含碳量高，易保证球化，获得球形石墨，且增加石墨数量。若石墨球形态好，数量多，直径小，则对基体的断裂就越小，力学性能也就越高。因此，应选择较高的碳量，碳含量不够的话可以采用增碳的方法实现。但含碳量也不能过高，否则容易产生石墨漂浮、石墨破碎等缺陷。一般碳的含量为：3.5%～3.8%。 1.2 硅 硅是强促进石墨化元素，硅若以孕育方式加入其作用更显著。硅含量不够的话可以采用增硅的方实现。含硅量增加，白口倾向减少，细化石墨，提高石墨球的圆整度。但硅量过高，会提高韧性－脆性转变温度，引发铸件脆性。含硅量控制在2.3%～2.6%之间。 1.3 锰 锰是阻碍石墨化元素，具有稳定渗碳体，提高强度，降低塑性和韧性，所以尽量降低锰量，尤其是高韧性球墨铸铁。 1.4 磷 磷是有害元素，极易偏析，含量较高会形成硬而脆的磷共晶，降低塑性和韧性。应尽可能降低磷元素的含量，控制在0.04%以下。 1.5 硫 硫也是有害元素，硫与稀土的亲和力很强，消耗球化剂，对球化效果和韧性、冲击性能影响较大，因此将硫控制在0.03%以下。 1.6 镍 镍是一种石墨化元素，加入镍合金化处理能提高球墨铸铁的低温冲击韧性。加入量0.2%～0.4%。 2 高韧性球墨铸铁的熔炼工艺 2.1 原、辅材料选择 熔炼高韧性球墨铸铁的主要材料是废钢、增碳剂、硅铁、回炉料、球化剂、孕育剂，镍铁等。原材料应无油、无锈、成分明确，对原、辅材料的要求见表1、表2。 2.2 配料 高韧性球墨铸铁的熔炼配料单见表3。 2.3 熔炼操作 按比例称料，然后按顺序向中频炉内加料，加料顺序为：回炉料→废钢→增碳剂→硅铁→回炉料→废钢。送电开始熔炼。全部炉料添
中频炉炼钢操作规程 一、生产前准备工作 1、接班时，首先检查.了解炉衬使用情况，生产工具是否齐全，炉面板是否裸露。 2、每两个炉座为一组，将硅铁、中锰、合成渣、保温剂准备到位，按放在炉台中间存放处。 3、废钢料必须准备到位，如果缺料不得开炉。 4、应将炉台上的绝缘橡胶铺垫放好，严禁留有空隙。 二、正常生产 1、新炉衬严格按照新炉烘烤工艺要求进行烘炉，烘烤时间应大于2小时。 2、先在炉内加入一吸盘小料保护炉衬，不允许将大块料直接加入空炉内，然后通电，此时炉前工应及时将炉子四周散落的小料加入炉内，严禁掉下炉台，硅钢片冲子只允许烘炉时使用，其余时间一律不允许使用。 3、磁盘吊从料场吊料上炉台，由炉前工对废钢进行分拣，分拣出的易燃易爆物直接放在专用收集箱内，并由炉台安保进行登记确认。 4、易燃易爆物专用收集箱安放在两套炉座中间，任何人不得随意挪动. 5、炉前加料以手工加料为主，炉台废钢经过仔细分拣后，长度小于400mm的料，由炉长确认已经经过认真挑选过的料方可用吸盘加入，行车指挥者为每炉座的小炉长，其他人若指挥行车吸盘加料，行车工
不允许加料。 6、吸盘加料应控制加入量，加入后废钢不允许超过中频炉炉口平面，加料时散落在炉口周围的废钢应用吸盘清理干净。加料过程中，中频炉四周必须保持干净，以防止废钢料掉下引起感应圈或电缆接头打火。 7、台上严禁堆放大量废钢，总量控制在3吸盘以内，以减少废钢分拣的难度。 8、若发生爆炸事故，操作人员应立即转过身背对着炉口，并迅速远离现场。 9、前加料过程中，对于长料、大块料必须竖起加入炉内，使之尽快熔入熔池，严禁平铺加入造成搭桥现象，若发现炉料搭桥，必须在3分钟将桥破坏，使炉料迅速熔入熔池，若3分钟内不能将桥破坏，必须停电或在保温状态将桥破坏，方可送电正常冶炼。 10、对一些超重需2人以上搬动加入炉内的废钢，严禁扔进炉内，应在炉沿上作一过渡，然后细心的推入炉内。 11、管状废钢加入炉内，管子上口应朝着出钢方向，不允许朝着有人操作的方向。 12、对于渣包和中间包内的冷钢及短头连铸坯，应在中频炉内钢液达到2/3以上后竖起加入炉内，不允许撞击炉衬。 13、中频炉钢液达到70%以上时取样进行分析，所取样不得有缩孔等缺陷，不得在样杯里插入钢筋，取样的化学成份结果出来后，配元素人员根据两炉的综合情况确定合金的加入量。14、如果炉前化学
熔炼操作规程 适用范围： 熔模精密铸造用碱性或中性炉衬的小容量感应电炉，熔炼碳钢、低合金钢。 1 、熔炼前的准备 1.1配料 1.1.1用与要求钢号成份相同或相近的优质型材边角废料作主料，一般回炉料的配入应控制在30%以内，铸件质量要求高的产品不使用回炉料，用于调正成份的铁合金量不超过5%。 1.2对炉料的要求 1.2.1所有金属炉料需清洁无锈蚀、无油污、干燥无水份。 1.2.2造渣剂石灰防止吸潮；除渣剂应筛去灰份经低温烘乾后置于炉前备用。 1.3装料 1.3.1首先用80-90%的干石灰，加入炉底造底渣, 当钢料开始熔化即可接触造渣剂并覆盖钢液，造渣剂数量约为炉料重量的1-2%，以能完全覆盖钢液为原则。 1.3.2将细小的钢料垫于炉底，然后将难熔且不易氧化的铁合金和金属如钼铁、钨铁及电解镍等加在炉底，其他铁合金及金属应在预脱氧后加入，其余主料应较紧密的竖立装于炉內，当自下而上的熔化时便于向下推料。
提示1、 由于感应电炉具有炉膛深度与直径比大，金属炉料是被电磁感应而加热熔化，为提高电效率而炉壁厚度薄等特点，致使钢液与渣层接触面积小，渣层由金属传热故温度低，炉壁不允许过渡冲击，所以感应电炉不具备钢的冶炼功能，只是一个合格金属的快速重熔设备。因而要求炉料必须成份准确而洁净。 提示2、 碱性炉衬应造碱性渣，炉料中的氧化物首先和炉渣反应，不至于污染和粘附炉衬，除非炉料非常干净，才不必造渣。 2 快速熔化 2.1 当炉料装完后即可起动电源满功率送电，以加快熔化速度，缩短钢料在大气中的接触时间，减少氧化、吸气。但在碱性炉衬的冷炉熔化时，由于镁砂炉衬有裂纹，需先用小功率送电，待受热的钢料将炉衬烘至发红，裂纹弥合后才可满功率快速熔化。 2.2 熔化过程中要及时推料和补加炉料，形状各异的回炉料容易卡料，可在最后加入，要防止因加料不当或不及时推料而形成的“搭桥”事故。 2.3 操作中要注意使渣层覆盖好钢液，若渣量太少，可添加造渣剂，以防止钢液裸露，若渣层太厚，可撇除部份渣液，由于是釆用单渣法，中途不要更換渣液。 提示3、 非真空感应电炉熔炼时，钢料在加热和熔化过程中，固体钢料和已熔化而裸露的钢液不断被空气中的氧所氧化，即使部分钢料已熔化，但
电弧炉炼钢的原理和工艺的详细过程 最佳答案 工艺一般都是老三期干法可分为熔化期氧化期还原期 原理：电炉练刚．电炉练钢是利用电能来作热源进行冶炼． 常用的电路有电弧炉和感应炉两种，而电弧炉练钢占电炉练钢产量的决大部分．一般所说电炉就是指电弧炉． 电炉可全部用废钢做为金属原料，可冶炼力学性能和化学成分要求严格的钢，如特殊工具钢，航空用钢和不锈刚等． 电炉按所有的炉衬分为酸性和碱性两种．目前主要用碱性电炉，这种炉子可以有效地祛除钢中的硫，这是其他练钢方法所及的．随着世界钢铁生产的发展，电炉钢的比例不断提高，目前占世界钢产量的30％左右，尤其以电路－连铸－连扎为特点的电炉短流程工艺的确立，使电炉钢得到了很大的发展．世界上近年来发展的新型电炉主要有超功率电炉，直流电路，双壳电炉，坚炉电炉
等．随着炉外精练工艺的发展，电炉作为初练炉的功能更加突出．电炉－精练炉的联合超作，使电炉的冶炼周期大大缩短，有生产节奏转炉化的趋势，生产效率大大提高．（累啊～～本人就是电炉练钢的本质料全部来源书） 电弧炉熔炼 （1）电弧炉构造及工作原理 电弧炉熔炼是利用石墨电极与铁料（铁液）之间产生电弧所发生的热量来熔化铁料和使铁液进行过热的。生产上普遍使用的是三相电弧炉，其炉体部分的构造示于图1。在电弧炉熔炼过程中，当铁料熔清后，进一步地提高温度及调整化学成分的冶炼操作是在熔渣覆盖铁液的条件下进行。电弧炉依照炉渣和炉衬耐火材料的性质而分为酸性和碱性两种。碱性电弧炉具有脱硫和脱磷的能力。 （2）弧炉熔炼的优缺点及其应用
电弧炉熔炼的优点是熔化固体炉料的 能力强，而且铁液是在熔渣覆盖条件下进行过热和调整化学成分的，故在一定程度上能避免铁液吸气和元素的氧化。这为熔炼低碳铸铁和合金铸铁创造了良好的条件。电弧炉的缺点是耗电能多，从熔化的角度看不如冲天炉经济，故铸铁生产上常采用冲天一电弧炉双联法熔炼。由于碱性电弧炉衬耐急冷急热性差，在间歇式熔炼条件下，炉衬寿命短，导致熔炼成本高，故多采用酸性电弧炉与冲天炉相配合。 图三相电弧炉体剖面简图
