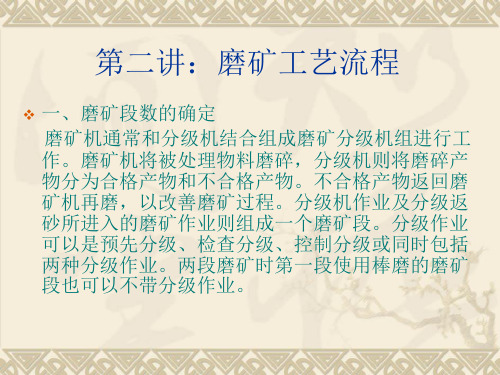

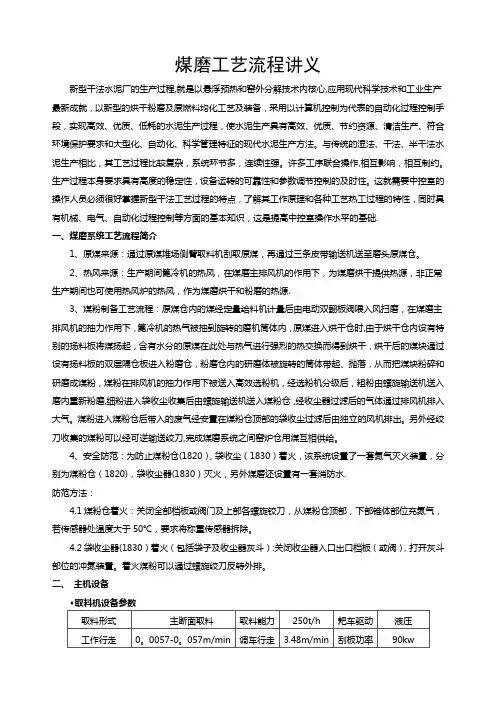

煤磨工艺流程讲义
新型干法水泥厂的生产过程，就是以悬浮预热和窑外分解技术内核心，应用现代科学技术和工业生产最新成就，以新型的烘干粉磨及原燃料均化工艺及装备，采用以计算机控制为代表的自动化过程控制手段，实现高效、优质、低耗的水泥生产过程，使水泥生产具有高效、优质、节约资源、清洁生产、符合环境保护要求和大型化、自动化、科学管理特征的现代水泥生产方法。与传统的湿法、干法、半干法水泥生产相比，其工艺过程比较复杂，系统环节多，连续性强。许多工序联合操作，相互影响，相互制约。生产过程本身要求具有高度的稳定性，设备运转的可靠性和参数调节控制的及时性。这就需要中控室的操作人员必须很好掌握新型干法工艺过程的特点，了解其工作原理和各种工艺热工过程的特性，同时具有机械、电气、自动化过程控制等方面的基本知识，这是提高中控室操作水平的基础。
一、煤磨系统工艺流程简介
1、原煤来源：通过原煤堆场侧臂取料机刮取原煤，再通过三条皮带输送机送至磨头原煤仓。
2、热风来源：生产期间篦冷机的热风，在煤磨主排风机的作用下，为煤磨烘干提供热源，非正常生产期间也可使用热风炉的热风，作为煤磨烘干和粉磨的热源。
3、煤粉制备工艺流程：原煤仓内的煤经定量给料机计量后由电动双翻板阀喂入风扫磨，在煤磨主排风机的抽力作用下，篦冷机的热气被抽到旋转的磨机筒体内，原煤进入烘干仓时，由于烘干仓内设有特别的扬料板将煤扬起，含有水分的原煤在此处与热气进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓，粉磨仓内的研磨体被旋转的筒体带起、抛落，从而把煤块粉碎和研磨成煤粉，煤粉在排风机的抽力作用下被送入高效选粉机，经选粉机分级后，粗粉由螺旋输送机送入磨内重新粉磨，细粉进入袋收尘收集后由螺旋输送机送入煤粉仓，经收尘器过滤后的气体通过排风机排入大气。煤粉进入煤粉仓后带入的废气经安置在煤粉仓顶部的袋收尘过滤后由独立的风机排出。另外经绞刀收集的煤粉可以经可逆输送绞刀，完成煤磨系统之间窑炉仓用煤互相供给。
4、安全防范：为防止煤粉仓（1820），袋收尘（1830）着火，该系统设置了一套氮气灭火装置，分别为煤粉仓（1820），袋收尘器（1830）灭火，另外煤磨还设置有一套消防水。
防范方法：
4.1煤粉仓着火：关闭全部档板或阀门及上部各螺旋铰刀，从煤粉仓顶部，下部锥体部位充氮气，若传感器处温度大于50℃，要求将称重传感器拆除。
4.2袋收尘器（1830）着火（包括袋子及收尘器灰斗）：关闭收尘器入口出口档板（或阀），打开灰斗部位的冲氮装置。着火煤粉可以通过螺旋绞刀反转外排。
二、主机设备
三、设备开停机
1、高低压油站
（1）、开机：
油箱油位正常，并设置好面板开关-----驱动低压泵-----低压压力正常----驱动高压泵-----高、低压均正常-----发出开磨信号（接收到信号，主机可以运行）-----接收到主机运行信号-----系统自动延时（10分钟）停高压泵，低压泵仍正常运行。
（2）、停机：
接收到中控室的预停磨信号-----开高压泵-----延时一个设定时间-----发出允许停磨机信号（接收到信号，主机可以停止运行）-----主机停止运行后，高压泵继续运行一段时间（10分钟）自动停止。若DCS 驱动信号消失，则停低压泵停止。
工作原理：在主机起动前，先起动低压泵，当低压泵运行稳定后（2分钟），再起动高压泵，高压泵
的润滑油由低压管道吸入，再送到滑履轴承，当压力达到一定值，使静止的轴和轴承之间充入足够的油膜，主轴将在压力油作用下浮起，以减小摩擦，此时即可开动主机运转，主机运转平稳后（10分钟，煤磨单高低压油站为3分钟），自动停止高压泵，由低压泵供油润滑。在主机停机前，先将高压泵开启，压力达到一定的稳定值时，方可停主机，待主机完全停稳后，再停止高压泵
2、低压油站
低压润滑系统设有两台泵，正常情况下，一台工作，一台备用，遇有意外，低压润滑系统压力降到低压于第一压力调节器调定值时（0.15Mpa），备用油泵投入工作，保证向轴承继续供送润滑油。压力达到0.3Mpa备用油泵自动停止，若此时压力继续下降到第二压力调节器调定的最低压力时，报警器将发出压力过低事故信号
3、煤磨系统的启动操作
1.做好系统启动前的所有准备工作包括磨主电机检查，具备起动条件，确认袋收尘温度，各挡板关闭，冷风闸阀全开，热风总阀关闭；
2.将磨机润滑系统起动，如果油温低，启动油加热器；
3.启动磨机出口输送设备，调整入煤粉仓气动开关阀开度；
4.确认窑头废气在300℃以下，确认磨排风机入口挡板关闭，启动煤磨排风机，待电流稳定后在打开挡板；
5.启动主袋收尘；
6.同窑操作员联系用窑废气,慢慢操作煤磨系统各阀门开度，使磨机出口温度和袋收尘入口温度逐渐达到正常工作温度；
7.逐渐加大磨主排风机入口挡板的开度。逐渐调整热风开度和冷风挡板开度，使出磨气体温度<65℃；
8.在磨头热风温度达100℃时，通知现场启动磨机慢转；
9.当磨机出口气温达50℃-60℃，通知现场停止慢转，断开磨机离合器，将磨机启动，注意观察磨机功率、电流，以上为整个升温过程，约需20分钟；
10.启动喂料机组，通过回粉量、磨音、磨功率、差压来调整皮带称给料量，逐步增加喂料量至满负荷。通过选粉机转速调节来控制煤粉细度；
11.逐渐稳定给料量，调整磨排风机阀门，入口冷风挡板开度，热风挡板开度，以求在最短的时间使磨机工况达到满负荷生产要求；
12.在整个系统稳定后，逐个投入自动调节回路，每投一条回路，须仔细观察系统是否稳定运行，试生产时，逐步掌握各工艺点参数，以确定合理的稳定运行参数；
13.如果启用热风炉作热源，入口温度应保持在200℃-250℃，磨进口气路切换至用热风炉热气。其余操作同上,但需控制磨产量，以保证质量。
◆操作参数
磨机入口负压：-280∽-350Pa 磨机出口负压：-1800Pa±200Pa 磨出口温度：65℃±5℃袋收尘入口温度：＜70℃
袋收尘出口温度：≤65℃
四.煤磨系统运转中的控制与调整
六、煤磨系统正常停机操作顺序
◆短时间停机
1.作好停机准备，将各自控回路置于“手动”位置；
2.慢慢降低皮带称喂料量，直至为零；
3.逐渐减少热风量，增加冷风量，使磨机出口气体温度降至65℃，操作如下：逐步关小热风挡板，加大磨头冷风阀开度，（注意操作幅度，避免骤冷）；
4.磨机差压及电流较小（空磨），将磨入口喂料系统及磨机停止，注意保持煤磨出口风温≤60℃，并通知现场慢转；
5.将主排风机入口挡板关小，维持系统负压。
◆长时间停机
1.停入原煤仓输送线，当原煤仓放空时，开始停机操作；
2.慢慢降低皮带称喂料量，直至为零；
3.逐渐减少热风量，增加冷风量，使磨机出口气体温度降至60℃，操作如下：逐步关小热风挡板，加大磨头冷风阀开度，（注意操作幅度，避免骤冷）；
4. 磨机差压及电流较小（空磨），停止磨喂料机组及磨机，通知现场慢转，注意出磨气温≤60℃，（停磨原则上以磨空为准，以利检修）；
5.根据出磨温度，确定拉风时间，当磨出口温度达自然温度时，停止主排风机；
6.停止袋收尘器，通知现场检查灰斗，无煤粉时停止反吹风系统；
7.经过10分钟，煤粉输送系统停（注意检查煤粉是否送完）；
8.等72小时后，自动停止磨辅助传动装置（高、低油泵）；
9.停车时间超过3天或应有关方面要求，煤粉仓中煤粉要排空；超过15天原煤仓也要排空。
煤化工工艺汇总煤化工工艺路线图
煤制甲醇典型工艺路线图 1、合成甲醇的化学反应方程式： （1）主反应： CO+2H2=CH3OH+102.5KJ/mol （2）副反应 2CO+4H2=CH3OCH3+H2O+200.2 KJ/mol CO+3H2=CH4+H2O+115.6 KJ/mol 4CO+8H2=C4H9OH+3H2O+49.62 KJ/mol CO2+H2=CO+H2O-42.9 KJ/mol 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。 3、CO变换反应
CO+H2O(g)=CO2+H2 （放热反应） 4、水煤气组分与甲醇合成气组分对比 气体种类气体组分（%） CO H2CO2CH4水煤气37.350.0 6.50.3甲醇合成气29.9067.6429.900.1 天然气制甲醇工艺流程图 1、合成甲醇的化学反应方程式： CH4+H2O=CH3OH+H2 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈ 2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸 汽转化，生成以H2、CO和CO2位主要成分的转化气。由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化
以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。 3、蒸汽转化反应 CH4+H2O(g)=CO+H2（强吸热反应） 4、纯氧部分氧化反应 2CH4+O2=2CO+4H2+35.6kJ/mol CH4+O2=CO2+2H2+109.45 kJ/mol CH4+O2=CO2+H2O+802.3 kJ/mol 5、天然气组分与甲醇合成气组分对比 气体种类气体组分（%） CO H2CO2CH4天然气----------- 3.296.2甲醇合成气29.9067.6429.900.1石油化工、煤炭化工产品方案对比（生产烯烃）
《煤化工工艺学》教案 中文名称：煤化工工艺学 英文名称：Chemical Technology of coal 授课专业：化学工艺 学时：32 一、课程的性质和目的： 煤化工工艺学是煤化工专业学生的专业课，是为了适应现代化工行业的发展需要，培养具有化工设计基本思想和产品开发能力的专门人才，为毕业生尽快适应就业后工作要求、今后进一步的学习而设立的。可供从事煤化工利用专业设计、生产、科研的技术人员及有关专业师生参考。 通过对煤低温干馏、炼焦、炼焦化学产品回收和精制、煤的气化、煤的间接液化、煤的直接液化、煤的碳素制品和煤化工生产的污染和防治等的生产原理、生产方法、工艺计算、操作条件及主要设备等的介绍，使学生具备煤化工工艺学的坚实基础，对煤化学工业的原料选择、工艺路线的选择、典型单元操作及化工工艺的实现等有深刻的理解，具备对工艺过程进行分析、改进、开发新产品等能力，以掌握煤化工工艺的开发思想和思路为重点，增强其独立思考的能力、分析问题、解决问题的能力，为学生就业和进一步的发展奠定良好基础。 二、课程的教学容、各章容及相应学时数 本课程由下列7章组成： 1章绪论1学时 2章煤的低温干馏5学时 3章炼焦8学时 4章炼焦化学产品的回收与精制6学时 5章煤的气化6学时 6章煤间接液化4学时 7章煤直接液化2学时 根据本课程的特点，组成为下列容： 1绪论
§1．1 煤炭资源 §1．2 煤化工发展简史 §1．3 煤化工的畴 §1．4 本书简介 了解煤化工工业发展历史、煤化工工业在国民经济中的地位，煤化工发展趋势。 掌握化学加工工业的基本概况、特点，掌握石油、煤、天然气等能源概况。 重点：煤化工的畴。 引言：煤化学工业是以煤为原料经过化学加工实现煤综合利用的工业，简称煤化工。煤化工包括炼焦化学工业、煤气工业、煤制人造石油工业、煤制化学品工业以及其他煤加工制品工业等。、 煤化工行业发展现状：1.煤炭逐步由燃料为主向燃料和原料并举过渡;2.近些年来，基于煤炭气化的新型煤化工得到了快速发展;3."十一五"期间，在煤炭液化、煤制烯烃、煤制乙二醇、煤制天然气等方面的示工程取得了阶段性成果。 煤化工发展趋势。1.产业结构调整与升级：从长远看，钢铁行业受出口疲软、房地产下行影响，库存增加，利润和开工率下降，焦炭和兰炭行业的需求和利润空间受到影响;合成氨\尿素、甲醇等产业产能过剩，因此，传统煤化工行业面临落后产能淘汰、技术升级换代。2.环境保护要求煤化工走清洁生产：更加严格的排放标准;落后技术的淘汰如常压固定床气化技术;水资源消耗的减量化：空冷技术、中水回用;粉尘治理、有机废水处理和脱硫脱硝技术的应用。3.能源效率提高：煤炭分级利用：焦油--固体燃料--化工产品;煤炭多联产：电力、热力、化工产品;工程设计的进一步优化;节能技术的应用。4.煤化工对石油化工替代性增强：煤气化的平台技术继续多样化与成熟化;煤化工产品技术多样化如芳烃、乙醇等;已有技术的继续进步：煤焦油的分离、加氢;乙二醇技术成熟;煤制烯烃、煤制油、煤制天然气等产业快速发展。 §1．1 煤炭资源 煤是地球上能得到的最丰富的化石燃料。按探明储量世界煤炭资源的储量、密度，北半球高于南半球，特别是高度集中在亚洲、北美洲和欧洲的中纬度地带，合占世界煤炭资源的96%，按硬煤经济可采储量计，以中国(占11%)、美国(占23.1%)和俄罗斯最为丰富，次为印度、南非、澳大利亚、波兰、乌克兰、德国等9国共占90%。中国1991年末煤炭探明储量为9667亿吨，其中、和分别占27%、21%和16%。
生产工艺流程： (19)余热发电系统 本方案拟采用单压纯低温余热发电技术，与双压系统和闪蒸系统相比，单压系统流程相对较简单，当设计选择的锅炉能完全吸收烟气放出的热量时，采用单压设计更为合理，系统内不同参数的工质较少，控制操作都更简单，窑头锅炉和汽轮机设备造价降低，系统管路减少，投资相对更省。 结合本工程的生产规模及投资环境，拟采用单压纯低温余热发电技术。该技术不使用燃料来补燃，因此不对环境产生附加污染，是典型的资源综合利用工程。主蒸汽的压力和温度较低，运行的可靠性和安全性高，运行成本低，日常管理简单。 综合考虑本工程2500t/d熟料新型干法水泥生产线窑头、窑尾的余热资源分布情况和水泥窑的运行状况，确定热力系统及装机方案如下：系统主机包括一台PH余热锅炉、一台AQC余热锅炉和一套凝汽式汽轮发电机组。 据2500t/d水泥熟料生产线窑头冷却机废气排放温度的分布，在满足熟料冷却及工艺用热的前提下，采驭中部取气，从而提高进入窑头余热锅炉-AQC炉的废气温度，减少废气流量，在缩小 AQC炉体积的同时增大了换热量。并且提高了整个系统的循环热效率。 在窑头冷却机中部废气出口设置窑头余热锅炉 AQC炉,该锅炉分 2段设置，其中I段为蒸汽段，II段为热水段。AQC炉 II段生产的 150° C 热水提供给AQC炉 I段及PH锅炉°AQC炉I段生产的 1.6MPa- 3 2 0。C 的过热蒸汽作为主蒸汽与窑尾余热锅炉 P H炉生产的同参数过热蒸汽合并后，一并进入汽轮机作功。汽轮机的凝结水进入余热锅炉AQC炉I工段，加热后分别作为锅炉给水进入余热锅炉 SP炉、余热锅炉A QC炉的I
段。 ②PH余热锅炉：在窑尾预热器的废气出口管道上设置PH余热锅炉，该锅炉包括过热器和蒸发器，生产 1.6MPa-32 0C的过热蒸汽，进入蒸汽母管后通入汽轮发电机组，出 P H余热锅炉废气温度降到18 0 —200C，供生料粉磨烘干使用。P H锅炉热效率可达35%以上。 ③汽轮发电机组：上述二台余热锅炉生产的蒸汽共可发电 4100kW 因此配置4500kW凝汽式汽轮机组一套。 整个工艺流程是：40 C左右的给水经过除氧，由锅炉给水泵加压进入 AQC 锅炉省煤器后加热成135 C左右的热水，热水分成两部分，一部分送往AQC锅炉，另一部分送往SP锅炉；然后依次经过各自锅炉的蒸发器、过热器产生1.6MPa-320C和1.6MPa-320C的过热蒸汽，在蒸汽母管汇合后进入汽轮发电机组做功，做功后的乏汽进入凝汽器成为冷凝水，冷凝水和补充纯水经除氧器除氧再进行下一个热力循环。 PH锅炉出口废气温度180-200 C左右，用于烘干生料。 表2-6主要余热发电设备一览表
煤化工工艺流程 典型的焦化厂一般有备煤车间、炼焦车间、回收车间、焦油加工车间、苯加工车间、脱硫车间和废水处理车间等。 焦化厂生产工艺流程 1.备煤与洗煤 工艺描述 原煤一般含有较高的灰分和硫分，洗选加工的目的是降低煤的灰分，使混杂在煤中的矸石、煤矸共生的夹矸煤与煤炭按照其相对密度、外形及物理性状方面的差异加以分离，同时，降低原煤中的无机硫含量，以满足不同用户对煤炭质量的指标要求。 由于洗煤厂动力设备繁多，控制过程复杂，用分散型控制系统DCS改造传统洗煤工艺，这对于提高洗煤过程的自动化，减轻工人的劳动强度，提高产品产量和质量以及安全生产都具有重要意义。
洗煤厂工艺流程图 控制方案 洗煤厂电机顺序启动/停止控制流程框图 联锁/解锁方案：在运行解锁状态下，允许对每台设备进行单独启动或停止；当设置为联锁状态时，按下启动按纽，设备顺序启动，后一设备的启动以前一设备的启动为条件（设备间的延时启动时间可设置），如果前一设备未启动成功，后一设备不能启动，按停止键，则设备顺序停止，在运行过程中，如果其中一台设备故障停止，例如设备2停止，则系统会把设备3和设备4停止，但设备1保持运行。
2.焦炉与冷鼓 工艺描述 以100万吨/年-144孔-双炉-4集气管-1个大回流炼焦装置为例，其工艺流程简介如下：
100万吨/年焦炉_冷鼓工艺流程图 控制方案 典型的炼焦过程可分为焦炉和冷鼓两个工段。这两个工段既有分工又相互联系，两者在地理位置上也距离较远，为了避免仪表的长距离走线，设置一个冷鼓远程站及给水远程站，以使仪表线能现场就近进入DCS控制柜，更重要的是，在集气管压力调节中，两个站之间有着重要的联锁及其排队关系，这样的网络结构形式便于可以实现复杂的控制算法。
煤制油技术综述与分析 摘要：针对我国富煤少油的现象，本文提出发展煤制油技术是一种战略选择。主要介绍了国内外典型的煤制油工艺，包括德国 IG和 IGOR、美国 EDS工艺、中国神华煤直接液化等工艺，并从多角度对煤制油的两条路线进行了简要分析。 关键词：富煤少油；煤制油技术；工艺；分析 石油作为现代工业的血液，关乎国家经济命脉。截止2009年底，全球剩余石油储量为 1855亿吨，其中，我国已探明石油剩余可采量为 27．9亿吨，按年产1．8—2亿吨速度计算，我国储油量在 15 年之后便要枯竭。然而，随着我国国民经济的快速发展，石油消耗量逐年增加，供需缺口严重，对外依存度持续攀升。相反，我国煤炭资源储量相对丰富，可持续开采百年以上。针对我国这种富煤少油的现象，从长远来看，发展煤制油技术是一种战略选择。 1 煤制油技术 煤制油是以煤为原料，通过化学加工生产油品和石油化工产品的一项技术。煤制油技术始于 2O 世纪初，作为煤直接液化的奠基人——柏吉乌斯，首先完成了煤在高温高压下加氢生产液体燃料的研究。之后，德国为了满足战争的需求，大力开展了由煤制液体燃料的研究和工业生产。20世纪70年代的两次石油危机，促使世界各国重新审视煤作为一次能源的重要性，煤制油技术的研究开发重新得到重视，一些新工艺也被陆续开发出来。 目前，煤制油技术分为煤直接液化和煤间接液化两条路线。煤直接液化是指将煤置于较高温度和压力下，使其与氢发生反应，达到降解和加氢，最终转化为液体燃料的过程；而煤间接液化的主要思路是先让煤气化生成合成气，再以合成气为原料通过费托反应转化为液体燃料。 2 国内外典型的煤制油工艺 2．1 德国 IG和 IGOR工艺 IG工艺既是德国开发的世界上最早的煤直接液化工艺，也是最早投入商业生产的工艺，可分为煤浆液相加氢和中油气相加氢两段加氢过程。先是在高压氢气下，煤加氢转化为液体油之后，以前段的加氢产物为原料，进行催化气相加氢制得成品油。 鉴于 IG工艺整个流程较为复杂，操作条件要求苛刻，尤其是操作压力较高，德国在此基础上研发出了被认为是世界上最先进的煤加氢液化和加氢精制一体
现代煤化工工艺路线总图煤化工工艺路线图
煤制甲醇典型工艺路线图 1、合成甲醇的化学反应方程式： （1）主反应： CO+2H2=CH3OH+102.5KJ/mol （2）副反应 2CO+4H2=CH3OCH3+H2O+200.2 KJ/mol CO+3H2=CH4+H2O+115.6 KJ/mol 4CO+8H2=C4H9OH+3H2O+49.62 KJ/mol CO2+H2=CO+H2O-42.9 KJ/mol 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。 3、CO变换反应 CO+H2O(g)=CO2+H2 （放热反应）
4、水煤气组分与甲醇合成气组分对比 气体种类气体组分（%） CO H2CO2CH4 水煤气37.350.0 6.50.3 甲醇合成 29.9067.6429.900.1 气 天然气制甲醇工艺流程图 1、合成甲醇的化学反应方程式： CH4+H2O=CH3OH+H2 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。
3、蒸汽转化反应 CH4+H2O(g)=CO+H2（强吸热反应） 4、纯氧部分氧化反应 2CH4+O2=2CO+4H2+35.6kJ/mol CH4+O2=CO2+2H2+109.45 kJ/mol CH4+O2=CO2+H2O+802.3 kJ/mol 5、天然气组分与甲醇合成气组分对比 气体种 气体组分（%） 类 CO H2CO2CH4天然气----------- 3.296.2 甲醇合 29.9067.6429.900.1 成气 石油化工、煤炭化工产品方案对比（生产烯烃） 以天然气（或煤气）为原料的MTO技术流程
煤化工工艺（最新加强版） 1.煤的干馏定义,分类及干馏的主要产品? 煤在隔绝空气条件下,受热分解生成煤气,焦油,粗笨,和焦炭的过程,称为煤的干馏.分类:500~600 0C为低温干馏，900~1100 0C为高温干馏，700~900 0C为中温干馏。半焦，煤焦油，煤气。原料有:褐煤,长焰煤,和高挥发分煤等低阶煤。 2.煤的直接液化过程中主要反应有哪些，目前世界上对煤液化成绩较高的国家有哪些？所谓直接液化是将煤在较高温度和压力下与氢反应使其降解和加氢,从而转化为液体油类的工艺,又称加氢液化。 反应主要有煤的热解，对自由基“碎片”的供氧，脱杂原子的反应，结焦反应。德国，美国，中国，日本，英国。 3.炼焦的用煤种类，及各种类的特点，成焦特性及配煤中作用？ 主要用煤有焦煤JM，肥煤FM，气煤QM，瘦煤SM以及中间过渡性牌号煤类构成的。(少量的褐煤,长焰煤,贫煤) 肥煤的黏结性很高，在配煤中可以提高黏结性的作用。肥煤的挥发分高，在配煤中配入后，可以提高化学产品产率和煤气产率。肥煤多的配煤，虽然黏结性高，但生成的焦炭较碎，强度不好。 气煤挥发分含量高，黏结性低，收缩大，能形成垂直于炉墙的纵裂纹。在配煤中，适量可使推焦容易，降低膨胀压力，提高煤气和化学产品产率。配煤中含量多时，焦炭碎，强度低。 焦煤受热能形成热稳定性好的胶质体，单独炼焦时能得到块度大，裂纹少，耐磨性好的焦炭，配入配煤中可以提高焦炭强度。 瘦煤黏结度不高，能提高配煤的焦炭强度，是降低了半焦收索，使裂纹减少。但过多会使配煤的黏结度过低，焦炭的耐磨性能差，易生成焦粉,炼不出质量好的焦炭。 4.焦油,沥青种类及分类要求？ (低温干馏焦油，快速热解焦油，高温焦油。) 分为中温沥青65~90 0C，软沥青40~55 0C，硬沥青>90 0C,用于生产低灰分沥青焦的沥青，130~150 0C,铸钢模用漆采用超硬沥青，高于200 0C。分类要求：软化点不同。 5.煤间接液化有几条最经济(常用)的路径及典型工艺在哪些国家？ 煤间接液化是以煤气化生产合成气，再以合成气为原料合成液体燃料或化学产品的过程。最经济路径有费托合成和甲醇转化制汽油的Mobil工艺,南非利用费托合成技术建有三座。费托合成法是以合成气为原料制得气体和液体燃料以及石蜡,乙醇,丙酮和基本有机化工原料.(日本,法国,中国锦州)德国,.新西兰. 6.简述煤的成焦过程？ 煤由常温开始受热，温度逐渐上升，煤料中水分首先析出，然后煤开始发生分解，当煤受热温度在350~480摄氏度左右时，煤热解有气态，液态和固态产物，出现胶质体。由于胶质体透气性不好，气体析出不易，产生了对炉墙的膨胀压力。当超过胶质体固化温度使，则发生黏结现象，产生半焦。在由半焦形成焦炭的过程，有大量气体生成，半焦收缩，出现裂纹。当温度超过650摄氏度左右时，半焦阶段结束，开始有半焦形成焦炭，一直到950~1050摄氏度时，焦炭成熟，结焦过程结束。(或分为煤的干燥预热阶段<3500C，胶质体形成阶段350~4800C，半焦形成阶段480~6500C,焦炭形成阶段650~9500C.)
浅析煤制油企业成本核算 一、煤制油企业成本核算概述 煤制油生产主要有两种完全不同的技术路线，一是直接液化，二是间接液化。直接液化方面，目前只有神华集团鄂尔多斯分公司成功实现了年产100万吨煤直接液化项目实现了商业化运行，公司煤直接液化主产品有柴油、石脑油、汽油、液化气等，副产品有油渣、粗酚等，年产100万吨油品。二是间接液化方面，目前只有南非的萨索尔公司在大规模生产。该公司已建成3个间接液化工厂，年产113种化工产品，年产760万吨，其中油品占60%左右。 煤制油属于多步骤工序连续式复杂生产，根据产品连续生产、顺序加工的特点，按生产装置、成本费用属性项目归集成本，以每种产品作为成本核算对象。对各装置生产出两种或两种以上产品的，应分别列为成本核算对象。煤制油成本核算根据生产工艺特点，在主要参照国内炼化企业成本核算方法的基础上，利用联产品系数法进行各种油化品成本核算。 二、煤制油企业成本核算过程 一般的，煤制油企业将煤化工生产成本分为直接生产成本（原料和主要材料、化工辅助材料、燃料、动力和人工成本）和间接成本两大类，并选取原料及主要材料、化工辅料材料、制造费用等项目具体核算内容主要分为基本生产成本、辅助生产成本、制造费用等。具体核算过程如下： （一）确定成本核算会计科目 成本信息的输出主要是从成本核算所需要的会计科目为基础的，因此，建立一套科学完善的会计科目是成本核算的必要基础。根据煤制油企业生产装置的不同功能，分别设置基本生产成本、辅助生产成本和制造费用等会计科目。基本生产成本主要核算能够生产出主要油品的各生产装置所发生的费用，比如直接材料、辅助材料、人工费用
等；辅助生产成本主要核算提供水、电、汽、风等公用工程的各生产装置所发生的费用。制造费用主要核算各生产装置发生的与生产没有直接关系的各项费用。 （二）划分成本核算装置单元 成本核算单元是成本核算的最小部分，合理划分生产装置单元能够准确计算出产品各工序、步骤的加工成本，是准确计算出产品的基础。煤制油企业将生产装置按单元进行划分，分为基本生产核算单元和辅助生产成本核算单元。基本核算单元主要包括煤液化装置、煤制氢装置等，辅助核算单元主要包括空分装置、环保装置、热电中心等装置。 （三）归集直接成本 煤制油公司按生产单元对直接成本进行归集，即将每个生产单元领用的原材料、燃料、动力，投入的直接人工、发生的折旧费用以生产单元为归口进行归集。其中将基本生产核算单元发生的直接成本计入基本生产成本，将辅助生产核算单元发生的直接成本计入辅助生产成本。 （四）归集分配制造费用 煤制油公司制造费用首先按核算单元作日常费用归集，分配以生产单元进行分配。每月末将本月各核算单元发生的制造费用结转到相对应的辅助生产成本和基本生产成本中。对于质检中心提供的化验分析费用按提供人工服务的比例分别分配到其他核算单元。 （五）分配辅助生产成本 煤制油公司辅助生产单元生产的辅助产品除供其他生产单元使用外还有少量对外销售。公司辅助生产成本的分配采用计划分配法，即首先根据内部价格经验数据确定每种辅助产品的单位成本，然后确定各生产单元耗用的辅助产品数量以及对外销售辅助产品，进而计算出各生产单元应当分配的辅助生产成本以及对外销售的辅助产品应当分配的辅助生产成本。各月实际发生的辅助生产成本与分配的辅助生产成本之间的差额全部转入基本生产成本。
使用和维护说明书北京电力设备总厂 2006年02月
目录 前言 (1) 第1篇磨煤机使用和操作说明 (2) 1. 代号和技术数据 (3) 2. 工作原理 (3) 3. 部件介绍 (5) 4. 使用、操作要求 (9) 5. 启、停说明 (14) 6. 启动前和运行检查 (17) 7. 运行故障及处理 (19) 第2篇磨煤机维护、检修说明 (22) 1. 维护、检修注意事项 (23) 2. 停机时的保养与维护 (23) 3. 维护、检修要求 (26) 4. 碾磨件及内部零部件拆卸与安装 (29) 5. 内部部件的维修 (31) 第3篇盘车装置使用和维护说明 (37) 1. 技术要求 (38) 2. 其它参数 (38) 3. 使用要求 (38) 4. 安装与调整 (39) 5. 维护保养 (39) 第4篇磨煤机安装与调试导则 (40) 1. 安装事宜 (41) 2. 安装说明 (41) 3. 启动前的调试 (48)
ZGM113N型中速辊式磨煤机使用和维护说明书前言 前言 感谢您选用了我厂的ZGM型中速辊式磨煤机，为了使您更好地了解设备，使设备更好地为您的系统服务，我们编写了这本使用说明书，希望能给您以帮助，并真诚地希望您对其中的不足之处给予指出。 本使用说明书是根据ZGM型中速辊式磨煤机的特点和现场运行情况编写的，其中对磨煤机的运行、检查、维护、检修要求大部分是针对磨煤机易出问题的环节和总结现场出现的问题而提出的，所以下面提出的要求，用户在使用过程中请务必遵守： ①磨煤机运行应严格按照运行要求，不能违章操作。 ②必须保证一次风量，一次风量的测量装置要定期标定，这对磨煤机运行极为重要。 ③定期对磨煤机检查、维护，绝不允许连续数千小时不停磨、不检查、不间断地运行。 ④一次风入口隔绝门至关重要，没有严密的隔绝门就无法进入磨内检查、维护和检修。 ⑤出粉管上要有隔绝门。 ⑥必须为检查、维护、检修工作创造必要的条件。 ⑦应配置单独的密封风系统，不要直接采用冷一次风作为密封风。 本说明书内容的大部分已经实践验证，用户可按说明书中有关规定进行操作。其中检查、维护、检修等内容仅作一般说明，用户应根据实际情况编制较详细规程。同时我们将继续完善和修订使用说明书，并把修订内容通知用户。
煤化工相关化学反应资料 一、煤制甲醇 气化炉内主要反应： 2C + O2→ 2CO C + O2→ CO2 C + CO2→ 2CO C + 2H2O→ 2 H2 + CO2 合成甲醇： CO+2H2 CH3OH CO2+3H2 CH3OH+H2O 2050方净煤气——1吨甲醇 2吨原煤——1吨甲醇 1吨原煤——1000标方粗煤气 1450标方粗煤气——1000标方净煤气 开祥化工一期20万吨/年甲醇项目由中国五环科技股份有限公司设计，采用了国际先进的壳牌干法粉煤加压气化技术、低温甲醇洗脱硫碳工艺和低压甲醇合成工艺，关键设备由西班牙BBE公司制造，是当今世界上最先进的技术，具有工艺成熟可靠，运行平稳，效率高，消耗低，精甲醇纯度高等特点。
二、甲醇制二甲醚 采用国内外先进、成熟可靠的甲醇气相脱水制二甲醚生产工艺，生产燃料级二甲醚。甲醇蒸汽在催化剂和一定温度条件下进行分子间的脱水反应。主要反应方程式： 2CH3OH=CH3OCH3+H2O 1.42吨甲醇——1吨二甲醚 三、甲醇制1,4-丁二醇(BDO) 项目由中国五环科技股份有限公司设计，工艺采用炔醛法合成1，4丁二醇生产路线，主要以甲醇，氢气和乙炔为原料，经炔化合成、精馏、低压加氢、高压加氢和精馏一系列工序生产1，4-丁二醇，是目前世界先进的工艺技术。 1、干法制乙炔 电石加入发生器，遇水反应生成乙炔气和氢氧化钙，同时放出大量的热。因工业电石含有其它杂质，它们也能与水反应生成相应的气体，其公式如下： 主反应： CaC2+2H2O = Ca(OH)2+C2H2↑ 2、甲醇制甲醛 主反应： CH3OH + 1/2O2 CH2O + H2O 3、甲醛制丁炔二醇 2 HCHO + HC≡CH ——→HOCH2C≡CCH2OH 4、丁炔二醇制1,4丁二醇
煤化工工艺路线图 煤制甲醇典型工艺路线图
1、合成甲醇的化学反应方程式： （1）、主反应： C O+2H2=C H3O H+102.5K J/m o l （2）、副反应 2CO+4H2=CH3OCH3+H2O+200.2 KJ/mol C O+3H2=C H4+H2O+115.6K J/m o l 4C O+8H2=C4H9O H+3H2O+49.62K J/m o l C O2+H2=C O+H2O-42.9K J/m o l 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。 3、CO变换反应 C O+H2O(g)=C O2+H2（放热反应） 4、水煤气组分与甲醇合成气组分对比 天然气制甲醇工艺流程图
1、合成甲醇的化学反应方程式： C H4+H2O=C H3O H+H2 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。 3、蒸汽转化反应 C H4+H2O(g)=C O+H2（强吸热反应） 4、纯氧部分氧化反应 2C H4+O2=2C O+4H2+35.6k J/m o l C H4+O2=C O2+2H2+109.45k J/m o l C H4+O2=C O2+H2O+802.3k J/m o l 5、天然气组分与甲醇合成气组分对比 石油化工、煤炭化工产品方案对比（生产烯烃）
磨煤机系列资料 型号说明： 一、钢球磨煤机 1、MTZ磨煤机型号的含义（北方重工） M T Z 35 60 含义：磨煤机、筒式、中储式、直径35DM、长度60DM 2、DTM磨煤机型号的含义（北方重工）【MG磨煤机（济南重工）】 D T M 350/ 700 含义：低速、筒式、磨煤机、直径350CM、长度700CM 二、双进双出钢球磨煤机 1、BBD磨煤机型号的含义（德国BABCOCK、法国STEIN、美国SVEDALA） B B D 40 60 法语：BROYEVR、BOULETS、DIRECT FIRING、直径DM、长度DM 含义：磨煤机、钢球、直吹式 （注：美国SVEDALA型号直接以直径×尺寸表示，原始单位为英尺） 2、D磨煤机型号的含义（美国FOSTER WHEELER） D- 10 （-D） 英语：DOUBLE INLET、DOUBLE OUTLET、每个系列基本出力相差约5T/H，10表示40T/H，10-D表示45T/H，11表示50T/H，11-D表示55T/H。 含义：双侧进煤、双侧出粉 3、MGS磨煤机型号的含义（北方重工） M G S 38 54 含义：双进双出磨煤机、直径DM、长度DM 三、中速磨煤机 1、HP磨煤机型号的含义（ABB-CE）（碗式） H P 1003 含义：中速磨煤机、100表示磨碗名义直径，单位英寸，偶数表示浅碗磨，奇数表示深碗磨、3表示磨辊数量为三磨辊 2、MPS磨煤机型号的含义（德国BABCOCK）（辊式）
M P S 225 德语：MUHLE、PENDELN、SCHUSSEL 含义：磨煤机、磨辊为钟摆式结构、碗式结构、磨环滚道平均半径CM 3、ZGM磨煤机型号的含义（北京电力设备总厂）（辊式） Z G M 133 N 含义：中速、辊式、磨煤机、磨环滚道平均半径CM、K为低出力（N为标准出力、G为高出力） 4、ZQM（E型）磨煤机型号的含义（北京电力设备总厂）（球式） Z Q M- 158 含义：中速、球式、磨煤机、磨环滚道平均半径CM。 E 62 含义：中速、球式、磨煤机、磨环滚道平均半径，单位为英寸 7 E 含义：中速、球式、磨煤机、磨环滚道平均半径，单位为10英寸 四、其它磨煤机 1、RP磨煤机：RP923（美国CE）（碗式） 2、IHI磨煤机：IHI-VS24（日本石川岛播磨重工）（碗式） 3、MBF磨煤机：MBF-24（美国FW）（辊式）
煤制油、煤制烯烃项目汇报材料提纲 一、煤制油项目 1、煤制油简介：煤制油也称煤液化，是以煤炭为原料生产液体燃料和化工原料的煤化工技 术的简称。通常有两种技术路线，直接液化和间接液化。 2、直接液化：煤直接液化是煤在适当的温度和压力条件下，直接催化加氢裂化，使其降解 和加氢转化为液体油品的工艺过程，煤直接液化也称加氢液化。 煤直接液化技术国内外都进行了大量的技术研究，并建设了许多中试装置，但是目前世界 上并没有正在商业运行中的工业化装置。位于内蒙古鄂尔多斯的神华百万吨级直接液化煤制油 示范装置2010年5月投产，预计将成为世界上第一个百万吨级的直接液化煤制油商业示范装置。但去年实地考察了解到，该装置现在只能生产30万吨/年成品油，主要靠煤焦油加氢来生产， 技术还是不成熟。 国外煤直接液化技术 二战期间德国建设了大量煤直接液化和间接液化装置，煤制油成为其油品的主要来源之 一。第二次世界大战结束，美国、日本、法国、意大利及前苏联等国相继开展了煤直接液化 技术研究。目前不少国家已经完成了中间放大试验，为建立商业化示范厂奠定了基础。典型 的煤直接液化工艺主要包括德国IGOR工艺（装置规模200吨／天）、美国HTI工艺（装置规模600吨／天）及日本NEDOL工艺（装置规模150吨／天）。 国内煤直接液化技术 我国从20世纪70年代开始开展煤炭直接液化技术研究。20多年来，北京煤化学研究所对我国上百个煤种进行了直接液化试验研究，并开发出高活性煤直接液化催化剂，同时也进行了煤液化油品的提质加工研究。 1997-2000年，煤炭科学研究总院分别与美国、德国、日本等有关机构合作，完成了神华煤、云南先锋煤和黑龙江依兰煤直接液化示范工厂的初步可行性研究。 2004年1月，以煤直接液化中试为首要研究任务的“神华煤制油研究中心有限公司”正式 成立，2004年9月，研究中心第一期工程，占地150亩的煤直接液化中试装置（PDU）正式建成。2004-2006年：6吨/天的PDU装置进行了3次试验。 神华煤直接液化技术采用强制内循环的悬浮床反应器，采用成熟的减压蒸馏固液分离技术，
煤气化制甲醇工艺流程 煤气化制甲醇工艺流程简述 1）气化 a）煤浆制备 由煤运系统送来的原料煤**t/h（干基）（<25mm）或焦送至煤贮斗，经称重给料机控制输送量送入棒磨机，加入一定量的水，物料在棒磨机中进行湿法磨煤。为了控制煤浆粘度及保持煤浆的稳定性加入添加剂，为了调整煤浆的PH值，加入碱液。 出棒磨机的煤浆浓度约65%，排入磨煤机出口槽，经出口槽泵加压后送至气化工段煤浆槽。 煤浆制备首先要将煤焦磨细，再制备成约65%的煤浆。磨煤采用湿法，可防止粉尘飞扬，环境好。 用于煤浆气化的磨机现在有两种，棒磨机与球磨机；棒磨机与球磨机相比，棒磨机磨出的煤浆粒度均匀，筛下物少。 煤浆制备能力需和气化炉相匹配，本项目拟选用三台棒磨机，单台磨机处理干煤量43～53t/h，可满足60万t/a甲醇的需要。 为了降低煤浆粘度，使煤浆具有良好的流动性，需加入添加剂，初步选择木质磺酸类添加剂。 煤浆气化需调整浆的PH值在6～8，可用稀氨水或碱液，稀氨水易挥发出氨，氨气对人体有害，污染空气，故本项目拟采用碱液调整煤浆的PH值，碱液初步采用42％的浓度。 为了节约水源，净化排出的含少量甲醇的废水及甲醇精馏废水均可作为磨浆水。 b）气化 在本工段，煤浆与氧进行部分氧化反应制得粗合成气。 煤浆由煤浆槽经煤浆加压泵加压后连同空分送来的高压氧通过烧咀进入气化炉，在气化炉中煤浆与氧发生如下主要反应： CmHnSr+m/2O2—→mCO+（n/2-r）H2+rH2S CO+H2O—→H2+CO2 反应在6.5MPa（G）、1350～1400℃下进行。 气化反应在气化炉反应段瞬间完成，生成CO、H2、CO2、H2O和少量CH4、H2S等气体。 离开气化炉反应段的热气体和熔渣进入激冷室水浴，被水淬冷后温度降低并被水蒸汽饱和后出气化炉；气体经文丘里洗涤器、碳洗塔洗涤除尘冷却后送至变换工段。 气化炉反应中生成的熔渣进入激冷室水浴后被分离出来，排入锁斗，定时排入渣池，由扒渣机捞出后装车外运。 气化炉及碳洗塔等排出的洗涤水（称为黑水）送往灰水处理。 c）灰水处理 本工段将气化来的黑水进行渣水分离，处理后的水循环使用。 从气化炉和碳洗塔排出的高温黑水分别进入各自的高压闪蒸器，经高压闪蒸浓缩后的黑水混合，经低压、两级真空闪蒸被浓缩后进入澄清槽，水中加入絮凝剂使其加速沉淀。澄清槽底部的细渣浆经泵抽出送往过滤机给料槽，经由过滤机给料泵加压后送至真空过滤机脱水，渣饼由汽车拉出厂外。 闪蒸出的高压气体经过灰水加热器回收热量之后，通过气液分离器分离掉冷凝液，然后进入变换工段汽提塔。
ZGM113G型中速棍式磨煤机使用和维护说明 书 -CAL-FENGHAL-(YICAI)-Company One 1
北京电力设备总厂 ZGM113G型中速银式磨煤机使用和维护说明书 1.代号和技术数据 代号 Z G M 113 N 分KJ N、（t二个型号,K为小型，N为中型，G为大型。 磨环m道公称半径（cm） 技术数据 煤种烟煤，部分贫煤和部分褐煤 发热量16 ?31MJ/kg 表面水分<18% 可磨性系数HGI=4O ?80(哈氏) 可燃质挥发份16?40% 原煤颗粒0 ?40mm 煤粉细度R9O=1O?40% 磨煤机技术数据 标准研磨出力(当R9O=16%, HGI=80r WY=4%) 额定功率570 kW 电动机额定功率630 kW 电动机电压6000 V 电动机转速990 r/min 电动机旋转方向逆时针（正对电机输出轴） 磨煤机磨盘转速r/min 磨煤机旋转方向顺时针（俯视）
通风阻力W6540 Pa 入磨一次风量kg/s 磨煤机磨煤电耗量6-10 kW ? h/t （100%磨煤机出力） 2.工作原理 ZGM113G磨煤机是一种中速觀盘式磨煤机，其碾磨部分是山转动的磨环和三个沿磨 环滚动的固定且可自转的磨馄组成。需研磨的原煤从磨煤机的中央落煤管落到磨环上, 旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨馄进行碾磨。三个磨?S沿圆周方向均布于磨盘滚道上，碾磨力则山液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨棍上，这个力经磨环、磨魏、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1 一1）。原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周W,将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部 的分离器中进行分离，粗粉被分离出来返回磨环?磨，合格的细粉被一次风带出分离 器。 图1一1磨煤机加载传递系统“受力状态图” 难以粉碎且一次风吹不起的较?石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，山人工定期清理（或山自动排渣装置排走），清除渣料的过程在磨运行期间也能进行（见图1 一2）。
HP1003中速磨煤机简介 上海重型机器厂八十年代初期从美国CE公司引进了碗式磨煤机制造技术。CE生产的磨煤机遍布全世界，用于电厂煤粉的制备和干燥，由于磨煤机内研磨表面形似深碟或碗，故称之为碗式磨煤机。HP碗式磨煤机是继RP碗式磨煤机后新开发的产品，CE公司八十年代开发试验并投入使用。HP1003表示磨碗直径为100英寸(2540㎜)的浅碗磨。每台锅炉安装6台磨煤机，其中5台运行，一台备用。当磨制设计煤种时，5台磨的总出力不小于锅炉在B-MCR工况下燃煤量的110%。磨煤机设备的使用寿命不小于30年 1.2 HP1003磨煤机结构 沿磨煤机高度方向可分为传动装置、石子煤排出装置、侧机体、碾磨部件、加载装置、干燥分离空间、分离器及煤粉排出装置。另外在每一台磨煤机配置—套润滑系统。该系统包括电机驱动的润滑油泵泵（#1炉用的是叶片泵，#2炉用的是齿轮泵）、独立油箱、滤油器，冷油器和一些液压元件。此种磨煤机属于弹簧加载，依靠弹簧的预紧力保证磨辊的正常工作。 1.3 磨辊装置结构 1.3.1磨辊装置由磨辊头、磨辊轴、磨辊座、锥形磨辊套和轴承及油封组成。整个磨辊装置固定在分离器体的耳轴上，可以绕耳轴转动，并可以翻转到垂直位置进行检修和检查。磨辊轴的位置是固定的，当磨碗转动时，靠煤的摩擦传递磨碗的转动力矩。使磨辊绕其磨辊轴转动。磨辊的行程等于磨碗的行程，磨辊的碾磨速度等于其本身的转动速度。 1.3.2磨辊衬套为双金属材料，里层是高铬铸钢，表面是用耐磨材料堆焊而成，厚度为50mm。磨辊头的作用是传递弹簧加载装置施加的压力，使磨辊在磨煤时得到必要的碾磨力，磨辊加载形式为外置式弹簧加载。磨辊头与磨辊轴的连接采用法兰盘。 1.3.3磨辊的上下轴承为两只大小相同的锥形滚柱轴承，磨辊内部有充足的润滑油，两组滚动轴承浸没在油中润滑。 1.3.4在耳轴中心开有孔道，把密封空气引向磨辊转动部件与静止部件之间的区域，防止煤粉等杂物进入润滑油。耳轴衬套为含有橡胶的材料，可以减少磨辊的振动。 1.3.5限位螺栓用来调节磨辊与磨碗衬板之间的间隙。当磨煤机启动时和空载运行时，磨辊与磨碗衬板不会直接接触，避免无谓的电能消耗，起动平稳无噪声，当辊套磨损后也可以利用限位螺栓来调整辊套与衬板之间的间隙。 1.3.6磨辊组件有3只唇形油封，其中2只是用来防止煤粉进入，1只是用来防止润滑油泄漏。3只油封安装在可更换的经过淬硬处理的耐磨圈上,以防止磨辊轴损伤。 1.1.4 加载装置结构 HP1003磨的加载装置为外置式弹簧加载。其弹簧加载装置主要由弹簧、弹簧座、弹簧杆、弹簧端盖等一些部件组成。整个组件为插袋式结构，在检修时可把整个组件进行拆卸。 1.1.5 磨碗及叶轮装置结构 1.1.5.1整个磨碗装置主要包括磨碗、延伸环、磨碗耐磨盖板、磨碗壳盖板、夹紧环以及一组呈扇形状的衬板。 1.1.5.2磨碗衬板的一端被紧密地镶嵌在磨碗的凹槽内，另一端用楔形的夹紧环压紧。当拧紧环上的螺栓后，衬板就被牢牢地固定了。衬板的寿命比磨辊长，衬板的表面并不是一平面，从衬板的截面看，其表面不是一条斜直线，而是一条折线，使磨辊小端与衬板的间隙比大端的间隙大，为喇叭状，有利于原煤进入。有若干块表面带有凸筋的衬板均匀地在这些衬板中间以增加煤与磨辊、衬板的摩擦力，防止磨辊打滑。 1.1.5.3在磨盘上的煤被磨成粉后由上升的气流抛至风环处进行第一级分离。其风环是随磨碗一起转动的，因此，该装置也被称之为叶轮。 1.1.6 传动装置结构 1.1.6.1传动装置为一个齿轮减速箱，相对于磨煤机的其它部件来讲是独立的。维修时可将其移出进行检修或用备用齿轮箱进行更换，这样可缩短磨煤机的停机时间。齿轮箱的传动形
XXXXX能源集团有限公司煤化工工艺管理办法 中国XXXX集团有限公司
中国XXXX集团有限公司 煤化工工艺管理办法（试行） 第一章总则 第一条为了规范中国XXXX集团有限公司（以下简称集团公司）煤化工企业工艺管理，严肃工艺纪律，稳定装置运行，优化生产过程，推进技术进步，提高经济效益，根据工艺管理工作需要，制定本办法。 第二条煤化工工艺管理范围包括基础管理和专业管理。基础管理主要包括工艺技术规程管理、岗位操作法管理、开（停）工方案管理、工艺卡片管理、原始记录管理、生产技术月报管理、技术台帐管理、技术资料管理、工艺联锁及报警、技术标定管理、岗位练兵等方面。专业管理主要包括达标管理、节能降耗管理、生产优化及技术攻关管理、生产工艺变更管理、化工“三剂”使用管理、工艺技术例会管理等方面。 第三条本办法适用于集团公司所属全资、控股的煤化工企业（以下简称各企业）。 第二章职责与分工 第四条集团公司与各煤化工企业工艺管理工作实行分级负责制，各企业必须加强对煤化工工艺管理工作的领导，建立健全以总工程师（或分管技术工作的副总经理）负责、各级技术管理部门分工负责的工艺管理体制。 第五条集团公司职责：
1．制订集团公司煤化工工艺管理办法，对各煤化工企业工艺管理制度及实施细则进行备案管理，并对各煤化工企业工艺管理工作进行检查，对存在的问题提出整改要求； 2．组织先进工艺和新型高效化工“三剂”的推广应用，推动生产装置降本增效； 3．组织新技术、新产品、新型“三剂”的工业试验工作，审查工业试验方案，推动技术进步和科技成果转化及应用； 4．组织专家对新建和重大技术改造装置进行开工指导； 5．组织各煤化工企业技术改造项目的标定工作，参与新建和改扩建装置的性能考核工作； 6．组织开展生产运行优化、节能降耗工作，对生产装置存在的重大问题和影响产品质量及经济效益的瓶颈、隐患（薄弱环节）开展技术诊断及联合攻关； 7．组织重大非计划停工等生产事故的技术分析，监督、检查煤化工企业制订并落实相应的整改技术措施； 8．开展煤化工企业专业达标管理工作，开展主要化工装置技术经济分析，组织同类装置交流，总结、推广先进管理经验； 9．组织开展煤化工全流程优化工作，组织企业应用先进技术及信息化手段，提高生产组织及装置运行水平，提升竞争力； 10．跟踪和研究国内外先进的煤化工工艺管理经验，搜集整理国内外煤化工技术发展信息、资料，开展相关先进技术调研、交流和推广应用，推动技术进步。 第六条企业职责： 1．贯彻、落实集团公司煤化工工艺管理办法；
ZGM95型中速辊式磨煤机 使用和维护说明书2007年10月

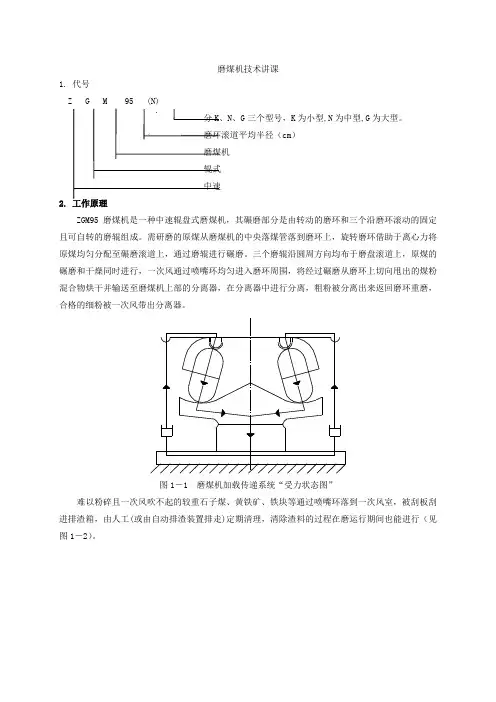

ZGM95型中速辊式磨煤机使用和维护说明书 第一篇 磨煤机使用和操作说明 1. 代号和技术数据 1.1 代号 Z G M 95 N 分K、N、G三个型号，K为小型,N为中型,G为大型。 磨环滚道平均半径（cm） 磨煤机 辊式 中速 1.2 技术数据 1.2.1 煤种范围 煤种烟煤，部分贫煤和部分褐煤 发热量16～31MJ/kg 表面水份〈18% 可磨性系数HGI=40～80(哈氏) 可燃质挥发份16～40% 原煤颗粒0～40mm 煤粉细度R90=15～40% 1.2.2 磨煤机技术数据 标准研磨出力51.5t/h(N型) 58.5 t/h(G型)（当R90=16%，HGI=80，W Y=4%） 轴功率335 kW 电动机额定功率400 kW(N型) 450KW(G型) 电动机电压6000 V(或10KV) 电动机转速998 r/min (N型) 985 r/min(G型)
