传感器第五章考答案

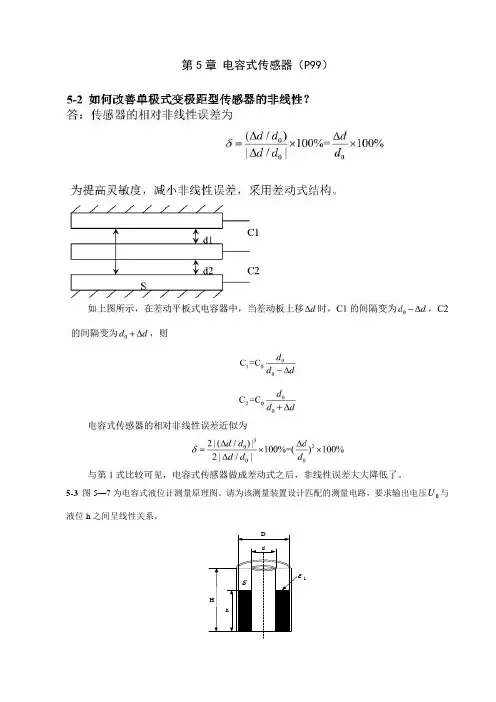

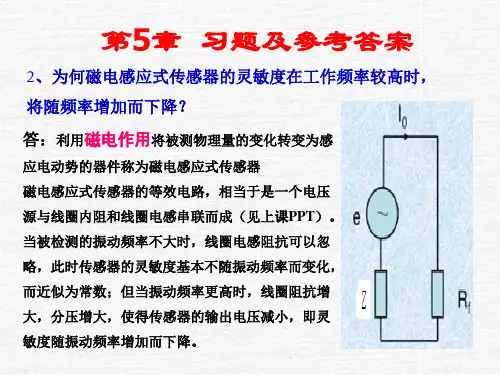

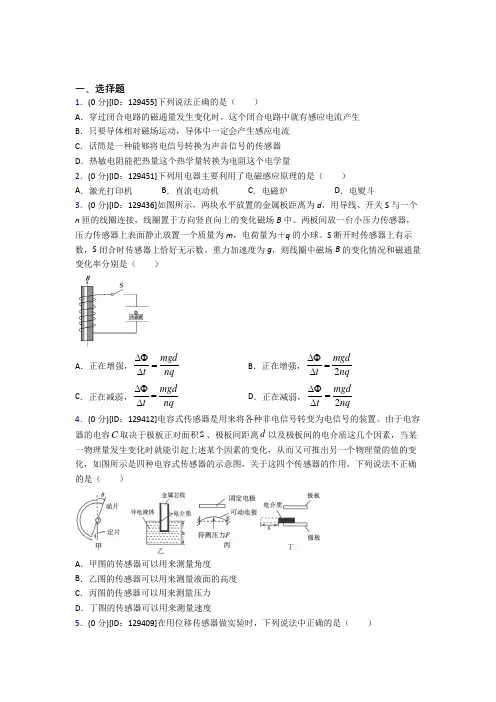

第5章电容式传感器（P99）

U与5-3 图5—7为电容式液位计测量原理图。请为该测量装置设计匹配的测量电路，要求输出电压

液位h之间呈线性关系。

ε1

电容式液位变换器结构原理图

解：电容式液位计的电容值为：d

)(h C

C 1210εεπ-+

=，其中d D n H

C 120πε=。

可见C 与液面高度h 呈线性关系。

可以看出，该结构不宜做成差动形式，所以不宜采用二极管双T 形交流电桥，也不宜采用脉冲宽度调制电路。另外要求输出电压0U 与液位h 之间呈线性关系，所以不宜采用调频电路和运算放大器式电路,可以采用环形二极管充放电法，具体电路如图所示。

1D V 2

D V 3

D V 4

D V A

R C

C d

C A

1i 2

i 3i 4

i e

1T 2

T 1

E 2

可将直流电流表改为直流电压表与负载电阻R 的并联，R 上的电压为0U ，则有：

)C C (E Rf RI U d x -==?0，其中，C x 为电容式液位计的电容值，f 为方波的频率，ΔE =E 2-E 1为方

波的幅值，C d 为平衡电容传感器初始电容的调零电容。当h=0时调节d

D n H

C C d 120πε=

=，则输出电压0U 与液位h 之间呈线性关系。

5-5 题5-5图为电容式传感器的双T 电桥测量电路，已知Ωk R R R 4021===，Ωk R L 20=，V e 10=，

MHz f 1=，pF C 100=，pF C 101=，pF C 11=?。求L U 的表达式及对于上述已知参数的L U 值。

V R L

解：()()

V .)

()

C C (Uf R )R R ()R R (R U L L L L 18010110110202040202404021262

012

=??????+?+?=

++=

5-6 差动电容式传感器接入变压器交流电桥，当变压器副边两绕组电压有效值均为U 时，试推到电桥空载输出电压o U 与2x

1x C ,C 的关系式。若采用变截距型电容传感器，初始截距均为0δ，改变δ?后，求空载输出电压o U 与δ?之间的关系式。

解：（1）设1

x 1C j 1Z ω=

，2x 2C j 1

Z ω=，

由图可知U Z Z Z Z U U 2Z Z Z U 2112212o +-=-+=，把上式代入可得：U C C C C U Z Z Z Z U 2

x 1x 2x 1x 2112o +-=+-=；

（2）设d d A C 01x ?-ε=，d

d A

C 02x ?+ε=，

∴U d d

U C C C C U 0

2x 1x 2x 1x o ?=+-=

。

（或者：d d A C 01x ?+ε=

，d d A C 02x ?-ε=有U d d

U C C C C U 0

2x 1x 2x 1

x o ?-=+-=）

5－7

5－8 题5—8图为二极管环形电桥检波测量电路，p U 为恒压信号源，1C 和2C 是差动式电容传感器，0C 是固定电容，其值10C C >>，20C C >>，设二极管41D D V ~V 正向电阻为零，反向电阻为无穷大，

信号输出经低通滤波器取出直流信号AB e 。

要求：

① 分析检波电路测量原理；

② 求桥路输出信号()21,C C f e AB =的表达式；

③ 画出桥路中A U 、B U 、AB e 在21C C =、21C C >、21C C <三种情况下的波形图（提示：画出p

U 正负半周的等效电路图，并标出工作电流即可求出AB e 的表达式）。解：等效电路为：

当Up 为正半周时，D 1、D 3导通，等效电路如图（a ）所示。当Up 为负半周时，D 2、D 4导通，等效电路如图（b ）所示。电容0C 、1C 和2C 的阻抗分别为：001C j Z ω=，111C j Z ω=，2

C j Z ω=。则p A U Z Z Z U 011+=

，p B U Z Z Z U 0

+=。

()()()()()()

20102100201120C C C C C C C U Z Z Z Z Z Z Z U U U e p

A B AB ++-=++-=-＝ ∵2010C C C C >>>>， ∴p p AB U C C U C C C e 0

021212?=-≈

当21C C =时，21Z Z =，B A U U ＝，0＝AB e ；当21C C >时，21Z Z <，

0U U U U U U U 0U U U B A B A p B A B A p <<><<<，即负半周时，，即正半周时，，所以0>AB e ；

当21C C <时，21Z Z >，B

A B A p B A B A p U U 0U U U 0U U U U U >><>>>，即负半周时，，即正半周时，，所以0

波形如图所示。

《传感器原理与应用习题解答》

第1章传感器的技术基础 1.传感器的定义是什么？答：传感器最早来自于“sensor”一词，就是感觉的意思。随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。传感器是获取信息的一种装置，其定义可分为广义和狭义两种。广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。传感器也称为变换器、换能器或探测器。如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。 2.简述传感器的主要分类方法。答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。 (2)按输入信息分类。传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器

传感器试题及答案30563复习过程

传感器试题及答案 30563

传感器试卷班级：10电子姓名：王星包阿古达木学号：08 20 分数：一、填空题 1.如果仅仅检测是否与对象物体接触，可使用__ ON-OFF型微动开关_____作为传感器。 2.红外图像传感器由红外敏感元件和电子扫描电路组成。 3.利用电涡流位移传感器测量转速时，被测轴齿盘的材料必须是金属______。 4.动态标定的目的，是检验测试传感器的动态性能指标。 5.确定静态标定系统的关键是选用被测非电量(或电量)的标准信号发生器和标准测试系统___。 6.传感器的频率响应特性，必须在所测信号频率范围内，保持不失真测量条件。 7.热电偶电动势由__温度差_____电动势和接触电动势两部分组成。 8.SnO2型半导体气敏器件非常适宜检测浓度较__低_____的微量气体。 9.有源滤波器由集成运放和 RC网络______组成。 10.采用__交流_____电源供电的电桥称为交流电桥。 11.多路模拟开关由__地址译码器____和多路双向模拟开关组成。 12.为了提高检测系统的分辨率，需要对磁栅、容栅等大位移测量传感器输出信号进行_____细分__。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题 1.对压电式加速度传感器，希望其固有频率( C )

A.接近零 B.尽量低些 C.尽量高些 D.任意 2.( C )传感器可用于医疗上-50℃～150℃之间的温度测量。 A.金属辐射式 B.热电偶 C.半导体三极管 D.比色计 3.信号传输过程中，产生干扰的原因是( C ) A.信号是缓变的 B.信号是快变的 C.干扰的耦合通道 D.信号是交流的 4.差动电桥由环境温度变化引起的误差为( D ) 5.非线性度是表示校准曲线( B )的程度。 A.接近真值 B.偏离拟合直线 C.正反行程不重合 D.重复性 6.非周期信号的频谱是( A ) A.连续的 B.离散的 C.基频的整数倍 D.脉冲函数 7.莫尔条纹光栅传感器的输出是( A ) A.数字脉冲式 B.调幅式 C.调频式 D.正弦波 8.半导体应变片具有( A )等优点。 A.灵敏度高 B.温度稳定性好

《传感器原理及应用》课后答案

第1章传感器基础理论思考题与习题答案 1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。 1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。通常把传感器的特性分为两种：静态特性和动态特性。静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。 1.3传感器由哪几部分组成？说明各部分的作用。解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。 1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。意义略（见书中）。动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。 1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。解：其灵敏度 3 3 30010 60 510 U k X - - ?? === ?? 1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、

传感器考试试题答案终极版

传感器原理考试试题 1、有一温度计，它的量程范围为0--200℃，精度等级为0.5级。该表可能出现的最大误差为__±1℃______，当测量100℃时的示值相对误差为_±%1_______。 2、传感器由___敏感元件___ 转换元件_、______测量电路_三部分组成 3、热电偶的回路电势由_接触电势、温差电势_两部分组成，热电偶产生回路电势的两个必要条件是_即热电偶必须用两种不同的热电极构成；热电偶的两接点必须具有不同的温度。。 4、电容式传感器有变面积型、变极板间距型、变介电常数型三种。 5．传感器的输入输出特性指标可分为_静态量_和____动态量_两大类，线性度和灵敏度是传感器的__静态_量_______指标，而频率响应特性是传感器的__动态量_指标。 6、传感器静态特性指标包括__线性度、__灵敏度、______重复性_______及迟滞现象。 7、金属应变片在金属丝拉伸极限内电阻的相对变化与_____应变____成正比。 8、当被测参数A、d或ε发生变化时，电容量C也随之变化，因此，电容式传感器可分为变面积型_、_变极距型_和_变介质型三种。 9、纵向压电效应与横向压电效应受拉力时产生电荷与拉力间关系分别为 F y。和q y=?d11a b 10、外光电效应器件包括光电管和光电倍增管。 1、何为传感器的动态特性？动态特性主要的技术指标有哪些？（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）动态指标：对一阶传感器：时间常数；对二阶传感器：固有频率、阻尼比。

2、传感器的线性度如何确定？拟合直线有几种方法？传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；。四种方法：理论拟合，端基连线拟合、过零旋转拟合、最小二乘法拟合。 3、应变片进行测量时为什么要进行温度补偿？常用的温度补偿方法有哪些？（1）金属的电阻本身具有热效应，从而使其产生附加的热应变；（2）基底材料、应变片、粘接剂、盖板等都存在随温度增加而长度应变的线膨胀效应，若它们各自的线膨胀系数不同，就会引起附加的由线膨胀引起的应变；常用的温度补偿法有单丝自补偿，双丝组合式自补偿和电路补偿法。 4、分布和寄生电容对电容传感器有什么影响？一般采取哪些措施可以减小其影响？寄生电容器不稳定，导致传感器特性不稳定，可采用静电屏蔽减小其影响，分布电容和传感器电容并联，使传感器发生相对变化量大为降低，导致传感器灵敏度下降，用静电屏蔽和电缆驱动技术可以消除分布电容的影响。 5、热电偶测温时为什么要进行冷端补偿？冷端补偿的方法有哪些？答：热电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定；热电偶分度表给出的热电势是以冷端温度0℃为依据，否则会产生误差。因此，常采用一些措施来消除冷锻温度变化所产生的影响，如冷端恒温法、冷端温度校正法、补偿导线法、补偿电桥法。三、计算题 1、下图为圆形实芯铜试件，四个应变片粘贴方向为R1、R4 轴向粘贴，R 2、R3 圆周向粘贴，应变片的初始值R1=R2=R3=R4=100Ω，灵敏系数k=2，铜试件的箔松系数μ= 0.285，不考虑应变片电阻率的变化，当试件受拉时测得R1 的变化Δ R1 = 0.2Ω。如电桥供压U = 2V，试写出ΔR2、ΔR3、ΔR4 输出U0（15分）

传感器技术期末考试--试题库

一、填空题（每题3分） 1、传感器静态性是指传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性。 2、静态特性指标其中的线性度的定义是指。 3、静态特性指标其中的灵敏度的定义是指。 4、静态特性指标其中的精度等级的定义式是传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A ＝ΔA/Y FS ＊100％。 5、最小检测量和分辨力的表达式是。 6、我们把叫传感器的迟滞。 7、传感器是重复性的物理含意是。 Y K X ?= ?CN M K = max max 100%100% H H F S F S H H Y Y δ δ????=± ?=± ?2或23100% K F S Y δδ δ ?-=± ??? ?0F S 100% Y Y 零漂＝max *100% L F S Y Y σ??=±

8、传感器是零点漂移是指。 9、传感器是温度漂移是指。 10、传感器对随时间变化的输入量的响应特性叫传感器动态性。 11、动态特性中对一阶传感器主要技术指标有时间常数。 12、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。 13、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。 14、传感器确定拟合直线有切线法、端基法和最小二乘法 3种方法。 15、传感器确定拟合直线切线法是将过实验曲线上的初始点的切线作为按惯例直线的方法。 16、传感器确定拟合直线端基法是将把传感器校准数据的零点输出的平均值a 0和滿量程输出的平均值b 0连成直线a 0b 0作为传感器特性的拟合直线。 17、传感器确定拟合直线最小二乘法是用最小二乘法确定拟合直线的截距和斜率从而确定拟全直线方程的方法。 25、传感器的传递函数的定义是 H(S)=Y(S)/X(S) 。 29、幅频特性是指传递函数的幅值随被测频率的变化规律。 max 100%F S T Y ????

传感器原理与工程应用完整版习题参考答案

《传感器原理及工程应用》完整版习题答案第1章传感与检测技术的理论基础（P26） 1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。所以, 测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。 1—2：什么是测量值的绝对误差、相对误差、引用误差？ 1－ 3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。解：已知：真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa ∴ 绝对误差 Δ＝x-L=142-140=2(kPa) 实际相对误差％＝＝43.11402 ≈?L δ 标称相对误差％＝＝41.1142 2≈?x δ 引用误差％－－＝测量上限－测量下限＝ 1) 50(1502 ≈?γ 1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）： 120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40 试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%

传感器试题(答案)

《传感器及应用技术》期末考试试题（C套）答案 1、填空题（每空1分，共30分）： 1、现代信息技术的三大支柱是指：传感器技术、通信技术、计算机技术 2、国家标准(GB7665-87)对传感器(Transducer/Sensor)的定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。 3、传感器由敏感元件、传感元件、测量转换电路和辅助电源三部分组成。 4、现代科学技术使人类社会进入了信息时代，来自自然界的物质信息都需要通过传感器进行采集才能获取。 5、测量结果与被测量的约定真值之间的差别就称为误差。 6、对测量结果评价的三个概念（１）精密度、（２）准确度、（３）精确度 7、对传感器的输出量与输入量之间对应关系的描述－－称为传感器的特性。 8、电阻应变式传感器的工作原理是将电阻应变片粘贴到各种弹性敏感元件上，使物理量的变化变成应变片的应力、应变变化，从而变成电阻值变化。 9、热电阻温度计是利用金属导体或半导体材料的电阻率随温度而变化的特性进行温度测量。 10、电感式传感器是利用电磁感应原理，将被测非电量的变化转换成线圈的电感变化的一种传感器。 11、压电传感器是一种典型的自发电式传感器。它以某些电介质的压电效应为基础，在外力作用下，在电介质的表面产生电荷，从而实现非电量的电测转换。 12、热电偶产生的热电势一般由⑴接触电势和⑵温差电势组成。 13光电式传感器是利用光敏元件将光信号转换为电流信号的装置。 14、霍尔传感器是利用霍尔效应原理制成的传感器，主要用来测量磁场的大小。 15、电容式传感器有变面积式、变间隙式和变介质式三种。 16、当输入端加电流I，并在元件平面法线方向加磁感强度为B的磁场，那么在垂直于电流和磁场方向上将产生电动势，这种现象就是霍尔效应。

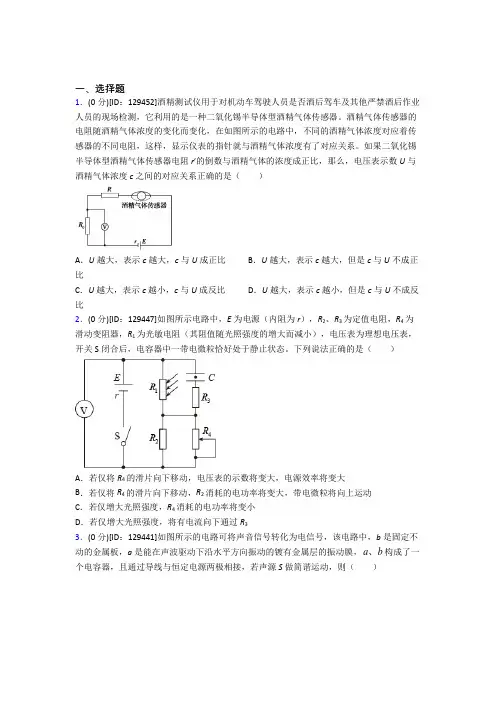

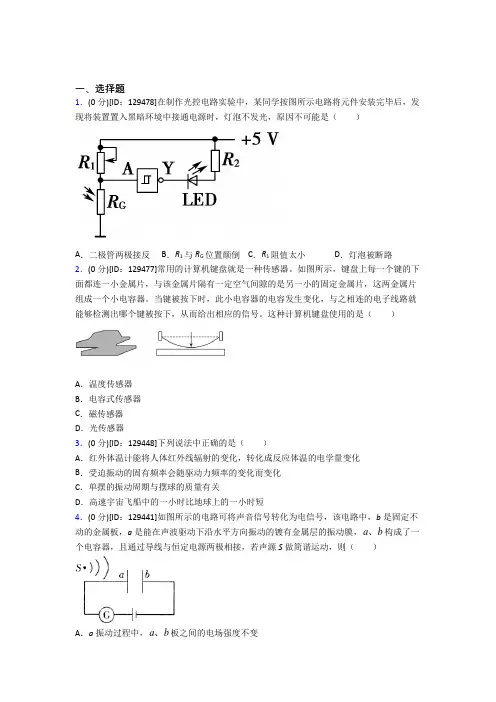

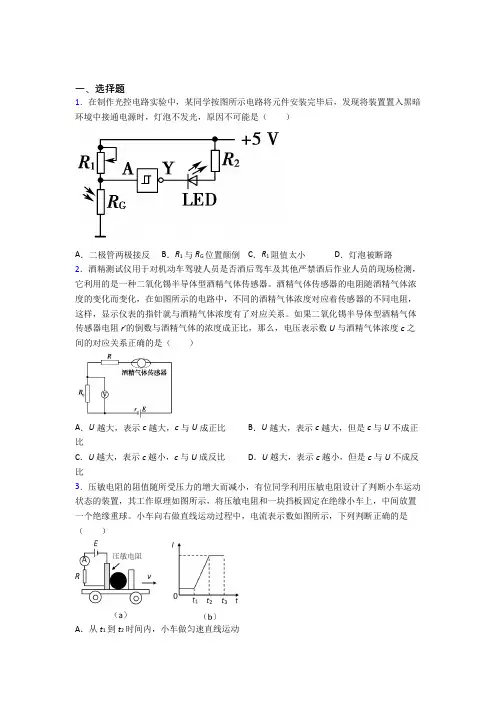

传感器试题与答案

《传感器与检测技术》试题1 班级_______ 姓名学号成绩一、填空:(20分) 1、测量系统的静态特性指标主要有。(2分) 2、霍尔元件灵敏度的物理意义就是。(2分) 3、光电传感器的理论基础就是光电效应。通常把光线照射到物体表面后产生的光电效应分为三类。第一类就是利用在光线作用下效应,这类元件有;第二类就是利用在光线作用下效应,这类元件有;第三类就是利用在光线作用下效应,这类元件有。 4、热电偶所产生的热电动势就是电动势与电动势组成的,其表达式为E ab(T,T0)= 。在热电偶温度补偿中补偿导线法(即冷端延长线法)就是在与之间,接入,它的作用。 5、压磁式传感器的工作原理就是:某些铁磁物质在外界机械力作用下,其内部产生机械压力,从而引起,这种现象称为。相反,某些铁磁物质在外界磁场的作用下会产生,这种现象称为。(2分)

6、变气隙式自感法感器,当街铁移动靠近铁心时,铁心上的线圈电感量(①增加②减小③不变)(2分) 7、仪表的精度等级就是用仪表的(①相对误差②绝对误差③引用误差)来表示的。(2分) 8、电容传感器的输入被测量与输出被测量间的关系,除(①变面积型 ②变极距型③变介电常数型)外就是线性的。(2分) 9、电位器传器的(线性),假定电位器全长为X max, 其总电阻为R max,它的滑臂间的阻值可以用R x = (①X max/x R max,②x/X max R max,③X max/XR max ④X/X max R max)来计算,其中阻灵敏度R r=(① 2p(b+h)/A t, ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h))。(4分) 二、用镍铬━镍硅热电偶测量某低温箱温度,把热电偶直接与电位差计相连接。在某时刻,从电位差计测得热电动势为－1、19mV,此时电位差计所处的环境温度为15℃,试求该时刻温箱的温度就是多少摄氏度？(20分) 镍铬-镍硅热电偶分度表

(完整版)传感器考试试题及答案

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题 1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。 2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。 3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。 4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。 5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω0越_________, 其工作频带越宽。 6、按所依据的基准直线的不同，传感器的线性度可分为、、、。 7、非线性电位器包括和两种。 8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。 A. 放大电路 B. 数据采集电路 C. 转换元件 D. 滤波元件 9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。 A．眼睛 B. 感觉器官 C. 手 D. 皮肤 10、属于传感器静态特性指标的是（D ） A.固有频率 B.临界频率 C.阻尼比 D.重复性 11、衡量传感器静态特性的指标不包括（ C ）。 A. 线性度 B. 灵敏度 C. 频域响应 D. 重复性 12、下列对传感器动态特性的描述正确的是（） A 一阶传感器的时间常数τ越大, 其响应速度越快 B 二阶传感器的固有频率ω0越小, 其工作频带越宽 C 一阶传感器的时间常数τ越小, 其响应速度越快。 D 二阶传感器的固有频率ω0越小, 其响应速度越快。二、计算分析题 1、什么是传感器？由几部分组成？试画出传感器组成方块图。 2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、填空题 1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。 2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。 3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法、＿、。 4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。 5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍

部分传感器试题及答案

部分传感器试题及答案 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】

压电传感器 1、对石英晶体，下列说法正确的是（）。 A. 沿光轴方向施加作用力，不会产生压电效应，也没有电荷产生。 B. 沿光轴方向施加作用力，不会产生压电效应，但会有电荷产生。 C. 沿光轴方向施加作用力，会产生压电效应，但没有电荷产生。 D. 沿光轴方向施加作用力，会产生压电效应，也会有电荷产生。 A 2、石英晶体和压电陶瓷的压电效应对比正确的是（） A. 压电陶瓷比石英晶体的压电效应明显，稳定性也比石英晶体好 B. 压电陶瓷比石英晶体的压电效应明显，稳定性不如石英晶体好 C. 石英晶体比压电陶瓷的压电效应明显，稳定性也比压电陶瓷好 D. 石英晶体比压电陶瓷的压电效应明显，稳定性不如压电陶瓷好 B 3、两个压电元件相并联与单片时相比说法正确的是（） A. 并联时输出电压不变，输出电容是单片时的一半 B. 并联时输出电压不变，电荷量增加了2倍 C. 并联时电荷量增加了2倍，输出电容为单片时2倍 D. 并联时电荷量增加了一倍，输出电容为单片时的2倍 D 4、两个压电元件相串联与单片时相比说法正确的是（） A. 串联时输出电压不变，电荷量与单片时相同 B. 串联时输出电压增大一倍，电荷量与单片时相同 C. 串联时电荷量增大一倍，电容量不变 D. 串联时电荷量增大一倍，电容量为单片时的一半 B 5、用于厚度测量的压电陶瓷器件利用了（）原理。 A. 磁阻效应 B. 压阻效应 C. 正压电效应 D.逆压电效应 D 6、压电陶瓷传感器与压电石英晶体传感器的比较是（）。 A ．前者比后者灵敏度高 B．后者比前者灵敏度高 C ．前者比后者性能稳定性好 D．前者机械强度比后者的好 A 7、压电石英晶体表面上产生的电荷密度与（）。 A ．晶体厚度成反比 B．晶体面积成正比 C ．作用在晶片上的压力成正比 D．剩余极化强调成正比 C 8、压电式传感器目前多用于测量（）。 A ．静态的力或压力 B．动态的力或压力 C ．位移 D．温度 B 9、压电式加速度传感器是适合测量下列哪种信号（）。 A. 适于测量任意 B. 适于测量直流 C. 适于测量缓变 D. 适于测量动态 D 10、石英晶体在沿机械轴y 方向的力作用下会（）。 A ．产生纵向压电效应 B. 产生横向压电效应 C ．不产生压电效应 D. 产生逆向压电效应 B

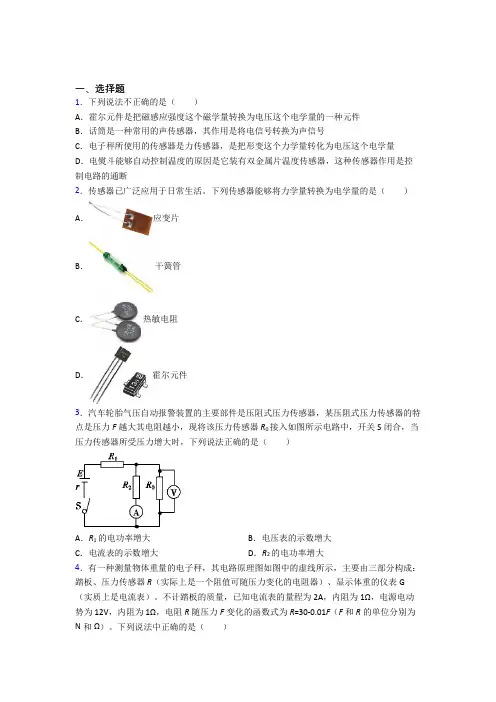

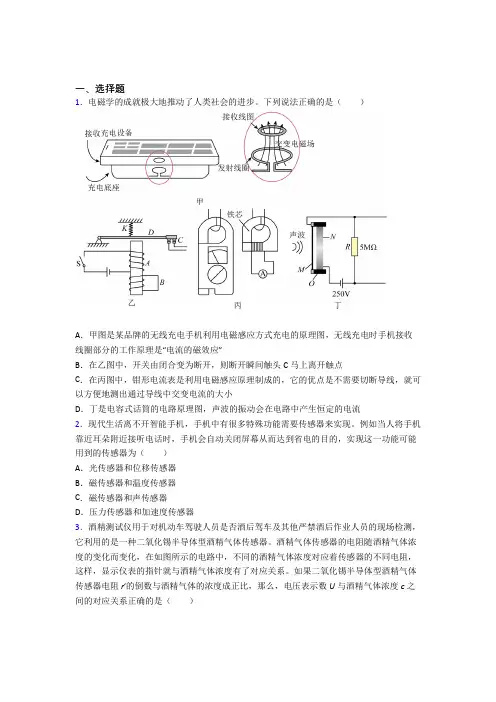

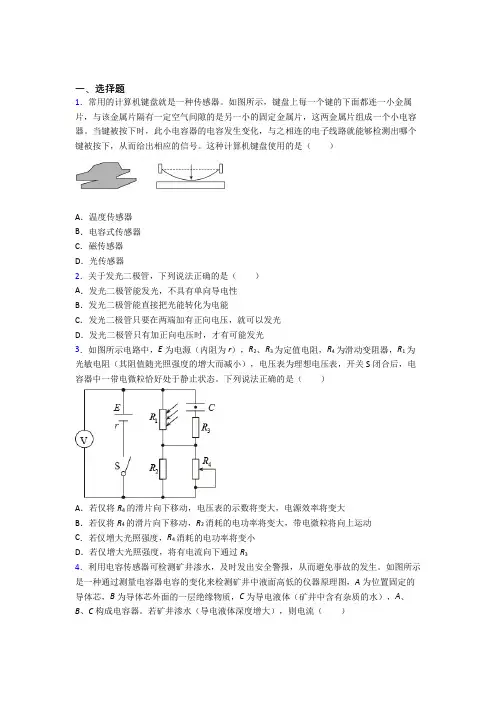

传感器试题

2010-2011

填空题(每空1.5 分，共30分) 2011-2012 1.按传感机理分，传感器可以分为和两类。 2.自源型传感器又称传感器，其敏感元件具有能直接从被测对象吸取能量并转换成电量的效应。 3.传感器的动态特性是反映传感器对于随的的响应特性。 4.光纤传感器可以分成2大类型，分别为光纤传感器和光纤传感器。 5.变磁阻式传感器是利用磁路磁阻变化引起传感器线圈的变化来检测非电量的机电转换装置。 6.电容式传感器可以分为变极距型、和三种。 7．压电效应可分为和，压电式传感器是一种典型的双向无源传感器,在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件起来，而当以电压作为输出的时候则一般是把压电元件起来。 8. 热电阻传感器可以分为金属热电阻式和两大类，前者简称热电阻，后者简称。 9.光电器件的灵敏度可用光照特性来表征，它反映了光电器件与之间的关系。光敏二极管在电路中工作可处于两种状态，即状态和状态。单项选择题(每题2分，共20 分)

1、一阶传感器的动态特征参数是它的（）。 A、固有频率 B、灵敏度S C、时间常数 D、温漂 n 2、传感器能感知的输入变化量越小，表示传感器的（）。 A、线性度越好 B、迟滞越小 C、重复性越好 D、分辨力越高 3、压电传感器使用（）测量电路时,输出电压几乎不受联接电缆长度变化的影响。 A、调制放大器 B、电荷放大器 C、电压放大器 4、半导体NTC热敏电阻随着温度的升高，其电阻率（）。 A、上升 B、迅速下降 C、保持不变 5、（）的基本工作原理是基于压阻效应。 A、金属应变片 B、压敏电阻 C、光敏电阻 D、半导体应变片 6、光电管是利用（）效应制成的器件。 A、内光电 B、光伏 C、外光电 D、压阻 7、对于磁电式惯性振动传感器，为了使弹簧的变形量近似等于被测体的振幅，应该满足以下条件 A、弹性系数较小的弹簧和质量较大的质量块 B、弹性系数较大的弹簧和质量较小的质量块 C、弹性系数较大的弹簧和质量较大的质量块 D、弹簧的弹性系数和质量块的质量可以任意选取 8、光纤的集光性能可用（）表示。 A、功率损耗 B、有效折射率 C、色散 D、数值孔径 9、将应变片粘贴在不同的弹性元件上，可以实现对（）物理参数的测量。 A、位移 B、力 C、无损探伤 D、面积测量 10. 若进行旋转齿轮的转速测量，宜选用（）传感器。 A、热电式 B、电容式 C、压电式 D、磁电式简答题(共15 分) 1.简述压电效应产生的原理，什么是纵向压电效应和横向压电效应？(7分)

传感器原理课后答案

第一章传感与检测技术的理论基础 1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。相对误差有实际相对误差和标称相对误差两种表示方法。实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。引用误差是仪表用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。 2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。在计算相对误差时也必须知道绝对误差的大小才能计算。采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。 3．用测量围为-50～+150kPa的压力传感器测量140kPa压力时，传感器测得示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。解：绝对误差 2 140 142= - = ?kPa 实际相对误差 % 43 .1 % 100 140 140 142 = ? - = δ 标称相对误差 % 41 .1 % 100 142 140 142 = ? - = δ 引用误差 % 1 % 100 50 150 140 142 = ? - - - = ）（ γ 4．什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。对于测量列中的某一个测得值来说，随机误差的出现具有随机性，即误差的大小和符号是不能预知的，但当测量次数增大，随机误差又具有统计的规律性，测量次数越多，这种规律性表现得越明显。所以一般可以通过增加测量次数估计随机误差可能出现的大小，从而减少随机误差对测量结果的影响。 5．什么是系统误差？系统误差可分哪几类？系统误差有哪些检验方法？如何减小和消除系统误差？答：在同一测量条件下，多次测量同一量值时，绝对值和符号保持不变，或在条件改变时，按一定规律变化的误差称为系统误差。系统误差可分为恒值（定值）系统误差和变值系统误差。误差的绝对值和符号已确定的系统误差称为恒值（定值）系统误差；绝对值和符号变化的系统误差称为变值系统误差，变值系统误差又可分为线性系统误差、周期性系统误差和复杂规律系统误差等。在测量过程中形成系统误差的因素是复杂的，通常人们难于查明所有的系统误差，发现系统误差必须

传感器与检测技术考题及答案(20200514000018)

传感器与检测技术考试试题一、填空：（20分） 1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。 4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A T T B A 0d )(N N ln )T T (e k 0。在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。 5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。（2分） 6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分） 7. 仪表的精度等级是用仪表的（①相对误差②绝对误差③引用误差）来表示的（2分） 8. 电容传感器的输入被测量与输出被测量间的关系，除（①变面积型②变极距型③变介电常数型）外是线性的。（2分） 1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。 2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。 3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。 4、传感器是能感受规定的被测量并按照一定规律转换成可用输

传感器考试试题及答案完整版

传感器考试试题及答案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题 1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。 2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。 3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。 4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。越 5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω _________, 其工作频带越宽。 6、按所依据的基准直线的不同，传感器的线性度可分为、、、。 7、非线性电位器包括和两种。 8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。 A. 放大电路 B. 数据采集电路 C. 转换元件 D. 滤波元件 9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。 A．眼睛 B. 感觉器官 C. 手 D. 皮肤 10、属于传感器静态特性指标的是（D ） A.固有频率 B.临界频率 C.阻尼比 D.重复性 11、衡量传感器静态特性的指标不包括（ C ）。 A. 线性度 B. 灵敏度 C. 频域响应 D. 重复性 12、下列对传感器动态特性的描述正确的是（） A 一阶传感器的时间常数τ越大, 其响应速度越快越小, 其工作频带越宽 B 二阶传感器的固有频率ω C 一阶传感器的时间常数τ越小, 其响应速度越快。越小, 其响应速度越快。 D 二阶传感器的固有频率ω 二、计算分析题 1、什么是传感器由几部分组成试画出传感器组成方块图。 2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、填空题 1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。 2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。 3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法、＿、。 4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。 5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍

传感器原理及应用习题及答案

第1章传感器的一般特性 1.1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。 1.2 简述传感器的作用和地位及其传感器技术的发展方向。 1.3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？ 1.4 传感器的动态特性指什么？常用的分析方法有哪几种？ 1.5 传感器的标定有哪几种？为什么要对传感器进行标定？ 1.6 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。由你的计算结果能得出什么结论? 解：满量程（F?S ）为50﹣10=40(mV) 可能出现的最大误差为： δ＝40?2%=0.8(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为： % 4%10021408.01=??=γ % 16%10081408 .02=??=γ 结论：测量值越接近传感器（仪表）的满量程，测量误差越小。 1.7 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。 1) T y dt dy 5105.1330 -?=+ 式中, y ——输出电压，V ；T ——输入温度，℃。 2) x y dt dy 6.92.44 .1=+ 式中，y ——输出电压，μV ；x ——输入压力，Pa 。解：根据题给传感器微分方程，得 (1) τ=30/3=10(s)， K=1.5 10 5/3=0.5 10 5(V/℃)； (2) τ=1.4/4.2=1/3(s)， K=9.6/4.2=2.29(μV/Pa)。 1.8 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。试求该热电偶输出的最大值和最小值。以及输入与输出之间的相位差和滞后时间。解：依题意，炉内温度变化规律可表示为 x(t) =520+20sin(ωt)℃ 由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40；温度传感器（热电偶）对炉内温度的响应y(t)为 y(t)=520+Bsin(ωt+?)℃ 热电偶为一阶传感器，其动态响应的幅频特性为 ()()786 010******** 2 2 .B A =??? ? ???π+= ωτ+== ω 因此，热电偶输出信号波动幅值为 B=20?A(ω)=20?0.786=15.7℃ 由此可得输出温度的最大值和最小值分别为 y(t)|m ax =520+B=520+15.7=535.7℃ y(t)|m in =520﹣B=520-15.7=504.3℃ 输出信号的相位差?为 ?(ω)= -arctan(ωτ)= -arctan(2π/80?10)= -38.2? 相应的时间滞后为
