高中物理动态分析专题
一、力学中的动态问题分析
1、变动中力的平衡问题的动态分析
①矢量三角形法
物体在三个不平行的共点力作用下平衡,这三个力必组成一首尾相接的三角形。 用这个三角形来分析力的变化与大小关系的方法叫矢量三角形法,它有着比平行四边形更简便的优点, 特别在处理变动中的三力问题时能直观的反映出力的变化过程。 例1、如图1a 所 示,绳OA 、OB 等长,A 点固定不动,将B 点沿圆弧向C 点运动的过程中绳OB 中的张力将( )
A 、由大变小;
B 、由小变大
C 、先变小后变大
D 、先变大后变小 解:如图1b,假设绳端在B'点,此时Ｏ点受到三力作用平衡:T A 、书的
大小方向不断的变化(图中T 'B 、T ''B T '''B 、、、、、、),但T 的大小方向始终
不变,T A 的方向不变而大小改变,封闭三角形关系
始终成立、不难瞧出; 当T A 与T B 垂直时,即
a+ =90时,T B 取最小值,因此,答案选C 。
②相似三角形法
物体在三个共点力的作用下平衡,已知条件中涉及的就是边长问题,则由力组成的矢量三角形与由边长组成的几何三角形相似, 利用相似比可以迅速的解力的问题。
例2、如图2a 所示,在半径为Ｒ的光滑半球面上高h 处悬挂一定滑轮。重力为Ｇ的小球用绕过滑轮的绳子站在地
面上的人拉住。 人拉动绳子,在与球面相切的某点缓慢运动到接近顶点的过程中,试分析半球对小球的支持力与绳子拉力如何变化？ 分析与解:受一般平衡问题思维定势的影响,以为小球
在移动过程中对半球的压力大小就是变化的。对小球进行
受力分析:球受重力Ｇ、球面对小球的支持力Ｎ与拉力Ｔ,
如图2b 所示:可以瞧到由Ｎ、Ｔ、G 构成的力三角形与由边长L 、R 、h+R 构成的几何三角形相似,从而利用相似比 Ｎ／Ｇ＝R ／R+h,T ／Ｇ＝L ／R+h 、 由于在拉动的过程中,R 、h 不变,L 减小,则Ｎ＝R Ｇ／R+h 大小不变, 绳子的拉力T ＝L Ｇ／R+h 减小。
T A
图2a
2、运动与力问题的动态分析
例3.如图3所示,小球由高空自由落下,落在一竖直放置的轻弹簧上,球在a 点与弹簧接触,在b 点弹簧被压缩得最短,在球从a→b 的过程中(不计空气阻力)下列说法正确的就是( )
A 、小球的速度一直减少
B 、小球的速度先增加后减小
C 、小球的加速度先减后增
D 、小球的加速度一直增加
解:基本思路如下:
3、机车启动问题的动态分析
机车启动的两种形式:以恒定功率启动与以匀加速启动,其分析流程图如下。
①功率P 恒定:
②匀加速启动:
例4、汽车保持恒定功率作直线运动,如果汽车受到的阻力恒定,则( )
A 、汽车可能作匀速运动
B 、汽车可能作匀加速运动
C 、汽车可能作加速度减小的加速运动
D 、汽车可能作加速度增大的减速运动 解:由上述分析①可知,答案为A 、C
画出从a 到b 的过程示意图,如图3b
图3a
图3b
二、电学中的动态问题分析

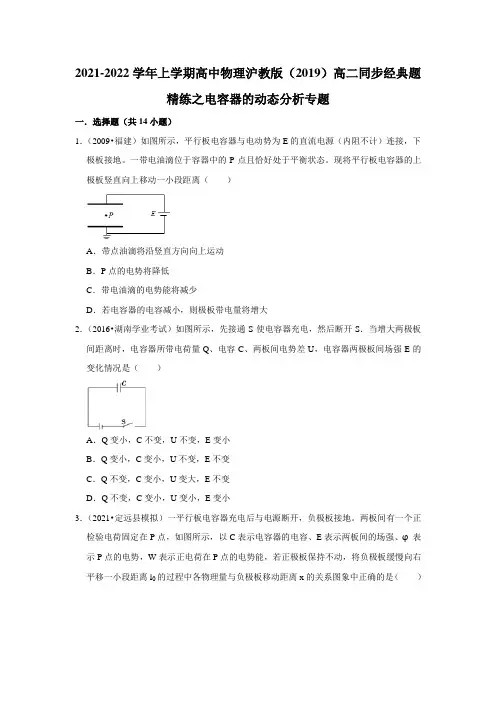

①电容器问题的动态分析
电容器的动态问题指的就是当平行板电容器的极板距离d 与正对面积S 发生变化时,引起电容器的电容C 、电量Q 、电压U 、场强E 的变化。要解决此问题,必须要掌握以下两点:
(1)基本公式: 电容的定义式:C=Q/U 电容的决定式:C=εS/4πkd 匀强电场场强与电势差关系式:E=U/d (2)两种情况:i)电容器极板保持与电源相连,则U 不变,思路如下: d C =εS/4πkd Q =CU (d 减少则相反) E =U/d
S C =εS/4πkd Q =CU
E =U/d(不变)
ii)电容器充电后极板与电源断开,则Q 不变,思路如下:
d C =εS/4πkd U =Q/C ;d 与U 成正比,E=U/d 不变 S C =εS/4πkd U =Q/C E =U/d
例5、图6所示的实验装置中,平行板电容器的极板B 与一灵敏的静电
计相接,极板A 接地。若极板A 稍向上移动一点,由观察到的静电计指
针变化作出平行板电容器电容变小的结论的依据就是( )。
(A)两极板间的电压不变,极板上的电量变小
(B)两极板间的电压不变,极板上的电量变大
(C)极板上的电量几乎不变,两极板间的电压变小
(D)极板上的电量几乎不变,两极板间的电压变大 解:本题中电容器与电源断开,故Q 几乎不变(因板上电荷与静电计
指针间有微小的移动)。而S C =εS/4πkd U =Q/C,正确判断为D 。 ②闭合电路动态问题分析
闭合电路的动态变化就是指当外电路上的某一局部电阻发生变化时,引起电路中干路与支路上的电流、电压、功率等物理量的变化,可谓牵一发而动全身。此类问题的分析要理解好以下三点:(1)理解闭合电路欧姆定律ε=U 外+Ir(ε、r 不变);部分电路欧姆定律U=IR 。
(2)局部电阻增则总电阻增,反之则总电阻减;支路数量增则总电阻减,反之则总电阻增。
(3)两个关系:外电压等于外电路上串联的各分电压之与;总电流等于各支路电流之与。 逐步推理法(综合法):从已知条件出发,循着规律,一步一个结论,结论又作为已知条件向下推理,直到找出已知条件与待求量之间的关系。其流程图如下:
U 外=U 1+U 2+……
R 局 R 总 I 总 U 外 I 总=I 1+I 2+…… 例6、如图7所示的电路中,电源的电动势为ε,内阻为r 。当可变电阻的滑片C 向上移动时,电压表V 1、V 2的读数与电流表A 1、A 2的读数的变化情况就是( )。
(A) A 1变大、A 2变小;V 1、V 2 均减小
(B) A 1、A 2 、V 1均变大; V 2减小
图6 图7 ε r R 3 R 2 A 1 V 1 A 2 C R 1 V 2
图1 图1-4 高中物理专题：受力分析与动态平衡问题 例1．如图1所示，一个半球形的碗放在桌面上，碗口水平，O 点为其球心，碗的内表面及碗口是光滑的。一根细线跨在碗口上，线的两端分别系有质量为m 1和m 2的小球，当它们处于平衡状态时，质量为m 1的小球与O 点的连线与水平线的夹角为α＝60°。则小球的质量比m 2/m 1为 A ． B ． C ． D ． 2. 如图所示，物体A 靠在竖直墙面上，在力F 作用下，A 、B 保持静止。物体B 的受力个 数为（ ） A ．2 B ．3 C ．4 D ．5 例2. 如图1所示，一个重力G 的匀质球放在光滑斜面上，斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球，使之处于静止状态。今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？ 思考1：所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m ，斜面倾角为θ，向左缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况？ （答案：绳上张力减小，斜面对小球的支持力增大） 思考2：如图所示，细绳一端与光滑小球连接，另一端系在竖直墙壁上的A 点，当缩短细绳小球缓慢上移的过程中，细绳对小球的拉力、墙壁对小球的弹力如何变化？ 例2．如图所示，质量为m 的小球用细线悬于天花板上。在小球上作用水平拉力F ，使细线与竖直方向保持θ角，小球保持静止状态。现让力F 缓慢由水平方向变为竖直方向。这一过程中，小球处于静止状态，细线与竖直方向夹角不变。则力F 的大小、细线对小球的拉力大小如何变化？
例3．轻绳一端系在质量为m 的物体A 上，另一端系在一个套在粗糙竖直杆MN 的圆环上。现用水平力F 拉住绳子上一点O ，使物体A 从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。则在这一过程中，环对杆的摩擦力F 1和环对杆的压力F 2的变化情况是 A ．F 1保持不变，F 2逐渐增大 B ．F 1逐渐增大，F 2保持不变 C ．F 1逐渐减小，F 2保持不变 D ．F 1保持不变，F 2逐渐减小 思考：如图3-4所示，在做“验证力的平行四边形定则”的实验时， 用M 、N 两个测力计通过细线拉橡皮条的结点，使其到达O 点，此时 α+β= 90°．然后保持M 的读数不变，而使α角减小，为保持结点 位置不变，可采用的办法是（ ）。 (A)减小N 的读数同时减小β角 (B)减小N 的读数同时增大β角 (C)增大N 的读数同时增大β角 (D)增大N 的读数同时减小β角 例4．如图4所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G =40N ，绳长L =2.5m ，OA =1.5m ，求绳中张力的大小，并讨论： （1）当B 点位置固定，A 端缓慢左移时，绳中张力如何变化？ （2）当A 点位置固定，B 端缓慢下移时，绳中张力又如何变化？ 思考：如图所示，长度为5cm 的细绳的两端分别系于竖立地面上相距为4m 的两杆的顶端A 、B ，绳子上挂有一个光滑的轻质钩，其下端连着一个重12N 的 物体，平衡时绳中的张力多大？ 思考：人站在岸上通过定滑轮用绳牵引低处的小船，若水的阻力不变，则船在匀速靠岸的过程中，下列说法中正确的是（ ） （A ）绳的拉力不断增大 （B ）绳的拉力保持不变 （C ）船受到的浮力保持不变 （D ）船受到的浮力不断减小 图3-4
（2）按下列要求画出弹力的方向： ①搁在光滑竖直墙与水平地面间的棒在A，B两处受到的弹力（图1）； ②搁在光滑半球形槽内的棒在C，D两处受到的弹力（图2）； ③用细绳悬挂、靠在光滑竖直墙上的小球受到的弹力（图3） 3）如图所示，质量为m的物体被水平推力F压在竖直的墙上，静止不动．当水平力F逐渐增大时，物体m所受的静摩擦力将怎样变化？ （1）一条盘在地上的长为l的铁链向上刚好拉直时，它的重心位置升高了多少？ （2）运动员用双手握住竖直的竹杆匀速攀上和匀速下滑，他所受的摩擦力分别是f1和f2，那么： A．f1向下，f2向上，f1＝f2 B. f1向下，f2向上，f1＞f2 C. f1向上，f2向上，f1＝f2 D. f1向上，f2向下，f1＝f2 （3）当人骑自行车在平直路面上前进时，前轮和后轮所受摩擦力的方向 A．前后轮受到的摩擦力方向都向后； B．前后轮受到的摩擦力方向都向前； C．前轮受到的摩擦力向前、后轮受到的摩擦力向后 D．前轮受到的摩擦力向后、后轮受到的摩擦力向前 （1）如图所示，在水平桌面上放一个重为G A=20N的木块，木块与桌面间的动摩擦因数μA=0.4，使这个木块沿桌面作匀速运 动时的水平拉力F为多少？如果再在木块A上加一块重为G B=10N的木块B，B与A之间的动摩擦因数μB=0.2，那么当A、B 两木块一起沿桌面匀速滑动时，对木块A的水平拉力应为多少？此时木块B受到木块A的摩擦力多大？
（2）水平的皮带传输装置如图所示，皮带的速度保持不变，物体被轻轻地放在A端皮带上，开始时物体在皮带上滑动，当它到达位置C后滑动停止，随后就随皮带一起匀速运动，直至传送到目的地B端，在传输过程中，该物体受摩擦力情况是 [ ] A．在AC段受水平向左的滑动摩擦力 B．在AC段受水平向右的滑动摩擦力 C．在CB段不受静摩擦力 D．在CB段受水平向右的静摩擦力 （3）如图1，在水平桌面上放一木块，用从零开始逐渐均匀增大的水平拉力F拉着木块沿桌面运动，则木块所受到的摩擦力f随拉力F变化的图像（图）正确的是[ ] （1）某物体在四个共点力F1、F2、F3、F4作用下处于平衡状态，若F4的方向沿逆时针方向转过90°角，但其大小保持不变，其余三个力的大小和方向均保持不变，此时物体受到的合力的大小为 [ ] A. 0 B. F4 C. 2F4 D. F4 (2)．有三个力，F1＝2N，F2＝5N，F3＝6N，则 [ ] A．F1可能是F2和F3的合力 B．F2可能是F1和F3的合力 C．F3可能是F1和F2的合力 D．上述说法都不对（3）由图6所示，下列有关静止在斜面上的物体受到的重力的两个分力的说法正确的是： A．F1是物体所受重力的下滑分力，大小为Gsinθ; B．F2是物体斜面的正压力，大小为Gcosθ;
高一物理力学 受力分析 1 如图 2-1-7 所示，甲、乙球通过弹簧连接后用绳悬挂于天花板，丙、丁球通过细绳连接后也用绳悬挂天花板．若都在 A 处剪断细绳，在剪 断瞬间，关于球的受力情况，下 面说法中正确的是（ ） A ．甲球只受重力作用 B ．乙球只受重力作用 C ．丙球受重力和绳的拉力作用 D ．丁球只受重力作用 图 2-1-7 分析：当在 A 处剪断时两球看作一个整体，整体加速度为 g ，此时弹簧中的力不变，对 A B 球都会有力的作用故 A B 错，绳在松弛状态不能提供力，假设绳中有拉力，则丁的加速度会大于 g 而丙的加速度会小于 g ，则两球会相互靠近，绳则松弛，假设不成立，故绳中无拉力 2．如图 2-2-8所示，物体 a 、b 和 c 叠放在水平桌面上，水平力 F b 、F c =10N =5N 分别作用于物体 b 、 c 上， a 、b 和 c 仍保持静止．以 F 1、 F 2 、F 3 分别表示 a 与 b 、 b 与 c 、c 与桌面间的静摩擦力的大小，则（ ） A ． F 1 ， F 2 ，F 3 =5N =0 =5N F b a B ．F 1=5N ， F 2 =5N ，F 3=0 b C ． F 1 ，F 2 ，F 3 F c c =0 =5N =5N 图 D ． F 1 ，F 2 ，F 3 =5N 2-2-8 =0 =10N 分析：（分析方法从简单到复杂）因为 a 、b 、c 均保持静止，故加速度，合外力都为 0。先分析 a 只受 b 对 a 的支持力，以及重力故 F1=0，再分析 b ， b 受到重力、 a 对 b 的压力、 c 对 b 的支持力、 Fb 、以及 c 对 b 的摩擦力， c 对 b 的摩擦力为水平方向，故需水平方向的力来平衡，故 F2=Fb=5，方向向右。同理在对 c 分析 3 如图 2-2-1 所示， A 、B 两物体叠放在水平面上，水平力 F 作用在 A 上，使两者 一起向右作匀速直线运动，下列判断正确的是（ ） A ．A 、 B 间无摩擦力 A B ．A 对 B 的静摩擦力大小为 F ，方向向右 C ．B 对地面的动摩擦力的大小为 F ，方向向右 B D ．B 受到了向右的静摩擦力和向左的滑动摩擦力 分析：两者一起向右作匀速直线运动，则加速度都为 0，处于平衡 图 2-2-1 状态。对 A 分析， A 受到重力、 B 对 A 的支持力、 F 、及 B 对 A 的 静摩擦力且等于 F ，方向向左， A 对 B 则向右。同理在对 B 分析 4 如图 2-2-2 示，物体 A 、B 在力 F 作用下一起以相同速率沿 F 方向匀速运动， 关于物体 A 所受的摩擦力，下列说法中正确的是（ ） F ．甲、乙两图中 A 均受摩擦力，且方向均与 F 相同 A 均受摩擦力，且方向均与 F 相反 A ．甲、乙两图中 A B F B 甲 图 2-2-2 F A B 乙
动态平衡分析 一 物体受三个力作用 例1. 如图1所示，一个重力G 的匀质球放在光滑斜面上，斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球，使之处于静止状态。今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？ 例2．一轻杆BO ，其O 端用光滑铰链固定在竖直轻杆AO 上，B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑轮，用力F 拉住，如图2-1所示。现将细绳缓慢往左拉，使杆BO 与杆A O 间的夹角θ逐渐减少，则在此过程中，拉力F 及杆BO 所受压力F N 的大小变化情况是( ) A ．F N 先减小，后增大 B .F N 始终不变 C ．F 先减小，后增大 D.F 始终不变 正确答案为选项B 跟踪练习： 如图2-3所示，光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮，后用力拉住，使小球静止．现缓慢地拉绳，在使小球沿球面由A 到半球的顶点B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化情况是( D )。 (A)N 变大，T 变小， (B)N 变小，T 变大 (C)N 变小，T 先变小后变大 (D)N 不变，T 变小 图2-1 图2-2 图2-3 图1-1 图1-2 F 1 G F 2 图1-3
例3．如图3-1所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G =40N ，绳长L =2.5m ，OA =1.5m ，求绳中张力的大小，并讨论： （1）当B 点位置固定，A 端缓慢左移时，绳中张力如何变化？ （2）当A 点位置固定，B 端缓慢下移时，绳中张力又如何变化？ 解析：取绳子c 点为研究对角，受到三根绳的拉力，如图3-2所示分别为F 1、F 2、F 3，延长绳AO 交竖直墙于D 点，由于是同一根轻绳，可得：21F F =，BC 长度等于CD ，AD 长度等于绳长。设角∠OAD 为θ；根据三个力平衡可得：θ sin 21G F = ；在三角形AOD 中可 知，AD OD = θsin 。如果A 端左移，AD 变为如图3－3中虚线A ′D ′所示，可知A ′D ′不变，OD ′减小，θsin 减小，F 1变大。如果B 端下移，BC 变为如图3－4虚线B ′C ′所示，可知AD 、OD 不变，θsin 不变，F 1不变。 二 物体受四个力及以上 例 4 .如图所示，当人向左跨了一步后人与物体保持静止，跨后与垮前相比较，下列说法错误的是: A ．地面对人的摩擦力减小 B ．地面对人的摩擦力增加 C ．人对地面压力增大 D ．绳对人的拉力变小 跟踪练习： 如图所示，小船用绳牵引．设水平阻力不变，在小船匀速靠岸的过程中 A 、绳子的拉力不断增大B 、绳子的拉力保持不变 C 、船受的浮力减小 D 、船受的浮力不变 三 连接体问题 例5 有一个直角支架AOB ，AO 是水平放置，表面粗糙．OB 竖直向下，表面光滑．OA 图3－1 A B C G O A B C G D F 1 F 2 F 3 O θ 图3－2 A B C G D F 1 F 2 F 3 O θ A ′ D ′ 图3－3 A B C G D F 1 F 2 F 3 O θ C ′ B ′ 图3－4 F
受力分析练习： 1.画出静止物体A 受到的弹力：（并指出弹力的施力物） 2.画出物体A 受到的摩擦力，并写出施力物：（表面不光滑） B A A 静止不动 A 向右匀速 A 沿着斜面向上运动 A 相对斜面静止 A 沿着斜面向下运动 A 匀速下滑
3：对下面物体受力分析： 1）重新对1、2两题各物体进行受力分析（在图的右侧画）2）对物体A进行受力分析（并写出各力的施力物） 3）对水平面上物体A和B进行受力分析，并写出施力物（水平面粗糙） 4）分析A和B物体受的力分析A和C受力（并写出施力物） A沿着水平面向左运动A沿着墙向上运动A 沿着水平面向右运动 A、B相对地面静止 A与皮带一起向右匀速运动 A、B一起向右匀速运动 A、B一起向右加速运动 A、B相对地面静止 木块A沿斜面匀速上滑 A、B相对地面静止A、 B、C一起向右加速运动 A、B一起向右加速运动 物体静止不动 A 在水平力F作用下A、B沿桌面匀速运动，
思路点拨 1、如图所示，质量为m=2kg 的物体在水平力F=80N 作用下静止在竖直墙上，物体与墙面之间的动摩擦因数为0.5，用二力平衡知识可知物体受到的摩擦力大小为______N ，弹力大小为________N 。（g=10N/kg ） 2、如图所示，在水平面上向右运动的物体，质量为20kg ，物体与水平面间1.0=μ，在运动过程中，物体还到一个水平向左的大小为F =10N 的拉力的作用，则物体受到的滑动摩擦力大小为______N ，方向_______。（g=10N/kg ） 3、如图，A 和B 在水平力F 作用下，在水平面上向右做匀速直线运动。试分析A 、B 物体 所受的力，并指出B 所受的每一力的反作用力。 基础训练 1、如图所示的物体A ，放在粗糙的斜面上静止不动，试画出A 物体受力的示意图，并标出个力的名称。 2、重G =5N 的木块在水平压力F 作用下，静止在竖直墙面上，则木块所受的静摩擦力f = N ；若木块与墙面间的动摩擦因数为μ=0.4，则当压力F N ＝ N 时木块可沿墙面匀速下滑。 3、如图(1)人和木板的质量分别为m 和M ，不计滑轮质量及滑轮与绳之间的摩擦，保持系统静止 时，求人对绳子的拉力T 2=？ 4、如图所示，物体A 沿倾角为θ 的斜面匀速下滑.求摩擦力及动摩擦因数。 5、如图所示，重G 1=600N 的人，站在重G 2=200N 的吊篮中，吊篮用一根不计质量的软绳悬挂，绳绕过不计质量和摩擦的定滑轮，一端拉于人的手中。当人用力拉绳，使吊篮匀速上升时，绳的拉力T 及人对吊篮底部的压力N ’多大？ 6、两个大人和一个小孩沿河岸拉一条小船前进，两个大人的拉力分别为F 1=400N 和F 2=320N ，它们的方向如图所示.要使船在河流中间行驶，求小孩对船施加的最小的力。 7、如图所示，质量为m 的物体放在水平面上，在外力F 的作用下物体向右作匀速直线运动，求物体与平面间的摩擦力系数。 F
动力学动态问题的类型和分析技巧 一、动力学动态问题的类型 施加在物体上的力随着物体的速度变化、位置变化而变化，物体的加速度也随之变化，加速度的变化反过来影响速度、位置的变化，如此循环推进的问题，就是动力学动态问题。 根据物体受力的决定因素不同，可将高中物理中常见的动力学动态问题分为两大基本类型： 1、受力与速度有关的动态问题：机车恒定功率启动问题——牵引力与速度有关，雨滴收尾速度问题——空气阻力与速度有关，洛伦兹力相关动态问题——洛伦兹力以及其影响下弹力、摩擦力与速度有关，感应电路安培力相关动态问题——安培力与速度有关，等等。 2、受力与位置有关的动态问题：弹簧、库仑力、曲线约束类问题等，这类问题中，弹簧弹力、电荷之间库仑力、重力电场力沿曲线切向分量、弹力进而影响到的摩擦力，与物体的位置有关，等等。 根据物体的运动轨迹曲直不同，又可将之分为直线运动动态问题和曲线运动动态问题，其中直线运动是曲线运动分析的基础，而曲线运动则需要结合运动的分解与合成来进一步分析。 二、动力学动态问题的分析技巧 1、写出瞬间状态的动力学方程并据此分析：初态、转折点处动力学方程，以及各阶段动力学方程；
2、抓住运动、受力变化的转折点：加速度为0（速度出现极值）、速度为0或者弹力为0等； 3、借助v -t 图象、对称法、微元（积分）法、分解与合成等分析。 三、典型示例 1、直线运动中的动态问题 （1）受力与速度有关的问题 【例1】机车恒定功率启动问题 一汽车在平直公路上行驶。从某时刻开始计时，发动机的功率P 随时间t 的变化如图所示。假定汽车所受阻力的大小f 恒定不变。下列描述该汽车的速度v 随时间t 变化的图像中，可能正确的是 【例2】雨滴收尾速度问题 从地面上以初速度v 0竖直上抛一质量 为m 的小球，若运动过程中受到的空气阻 力f 与其速率v 成正比，比例系数为k .球运动的速率随时间变化的规律如图2-4所示，t 1时刻到达最高点，再落回地面，落地速率为v 1，且落地前小球已经做匀速运动．下列说法正确的是( ) A ．上升过程比下降过程所用时间长 B ．比例系数k ＝mg v 0
╰ α 高中物理力学模型及分析 1．连接体模型是指运动中几个物体叠放在一起、或并排在一起、或用细绳、细杆联系在一起的物体组。 解决这类问题的基本方法是整体法和隔离法。 整体法是指连接体内的物体间无相对运动时,可以把物体组作为整体，对整体用牛二定律列方程 隔离法是指在需要求连接体内各部分间的相互作用(如求相互间的压力或相互间的摩擦力等)时，把某物体从连接体中隔离出来进行分析的方法。 2斜面模型（搞清物体对斜面压力为零的临界条件） 斜面固定：物体在斜面上情况由倾角和摩擦因素决定 μ=tgθ物体沿斜面匀速下滑或静止μ> tgθ物体静止于斜面 μ< tgθ物体沿斜面加速下滑a=g(sinθ一μcosθ) 3．轻绳、杆模型 绳只能受拉力，杆能沿杆方向的拉、压、横向及任意方向的力。 杆对球的作用力由运动情况决定 只有θ=arctg( g a)时才沿杆方向 最高点时杆对球的作用力；最低点时的速度?，杆的拉力? 若小球带电呢？ E m L · m2 m1 F B A F1 F2 B A F
假设单B下摆,最低点的速度V B=R 2g ?mgR=2 2 1 B mv 整体下摆2mgR=mg 2 R +'2 B '2 A mv 2 1 mv 2 1 + ' A ' B V 2 V=?' A V=gR 5 3 ；' A ' B V 2 V==gR 2 5 6 > V B=R 2g 所以AB杆对B做正功，AB杆对A做负功 若V0 高中物理力学受力分析专题 （一）受力分析 物体之所以处于不同的运动状态，是由于它们的受力情况不同．要研究物体的运动，必须分析物体的受力情况．正确分析物体的受力情况，是研究力学问题的关键，是必须掌握的基本功． 如何分析物体的受力情况呢主要依据力的概念、从物体所处的环境(有多少个物体接触)和运动状态着手，分析它与所处环境的其它物体的相互联系；一般采取以下的步骤分析： 1．确定所研究的物体，然后找出周围有哪些物体对它产生作用． 采用隔离法分析其他物体对研究对象的作用力，不要找该物体施于其它物体的力，譬如所研究的物体叫A，那么就应该找出“甲对A”和“乙对A”及“丙对A”的力……而“A对甲”或“A对乙”等的力就不是A所受的力．也不要把作用在其它物体上的力错误地认为通过“力的传递”作用在研究对象上． 2．要养成按步骤分析的习惯． 先画重力：作用点画在物体的重心． 次画接触力(弹力和摩擦力)：绕研究对象逆时针(或顺时针)观察一周，看对象跟其他物体有几个接触点(面)，对每个接触点(面)若有挤压，则画出弹力，若还有相对运动或趋势，则画出摩擦力．要熟记：弹力的方向一定与接触面或接触点的切面垂直，摩擦力的方向一定沿着接触面与物体相对运动（或趋势）方向相反。分析完一个接触点(面)后再依次分析其他的接触点(面)． 再画其他场力：看是否有电、磁场力作用，如有则画出场力． 3．受力分析的注意事项： 初学者对物体进行受力分析时，往往不是“少力”就是“多力”，因此在进行受力分析时应注意以下几点： (1) 只分析研究对象所受的力，不分析研究对象对其他物体所施加的力。 (2) 每分析一个力，都应找到施力物体，若没有施力物体，则该力一定不存在．这是防止“多力”的有效 措施之一。检查一下画出的每个力能否找出它的施力物体，特别是检查一下分析的结果，能否使对象与题目所给的运动状态(静止或加速)相一致，否则，必然发生了多力或漏力现象． (3) 合力和分力不能同时作为物体受到的力。 (4)只分析根据力的性质命名的力（如重力、弹力、摩擦力），不分析根据效果命名的力（如下滑力、上升 力等）。 （二）受力分析练习： 1。画出物体A受到的弹力：（并指出弹力的施力物） 高中物理《受力分析动态分析》练习题 1．如图，一小球放置在木板与竖直墙面之间。设墙面对球的压力大小为N 1，球对木板的压力大小为N 2。以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置。不计摩擦，在此过程中( ) A. N 1始终减小，N 2始终增大 B. N 1始终减小，N 2始终减小 C. N 1先增大后减小，N 2始终减小 D. N 1先增大后减小，N 2先减小后增大 2． 我国运动员陈一冰勇夺吊环冠军，为中国体育军团勇夺第一金，其中有一个高难度的动作就是先双手撑住吊环（设开始时两绳与肩同宽），然后身体下移，双臂缓慢张开到如图所示位置，则在两手之间的距离增大过程中，吊环的两根绳的拉力F T (两个拉力大小相等)及它们的合力F 的大小变化情况为（ ） A ．F T 增大，F 不变 B ．F T 增大，F 增大 C ．F T 增大，F 减小 D ．F T 减小，F 不变 3．如图所示，在一根水平直杆上套着两个轻环，在环下用两根等长的轻绳拴着一个重物。把两环分开放置，静止时杆对a 环的摩擦力大小为F f ，支持力为F N 。若把两环距离稍微约缩短一些，系统仍处于静止状态，则( ) A ．F N 变小 B ．F N 变大 C ．F f 变小 D ．F f 变大 4．如图所示，质量不计的定滑轮以轻绳牵挂在B点，另一条轻绳一端系重物C 绕过滑轮后另一端固定在墙上A点，若改变B点位置使滑轮发生移动，同时适当调节A点的位置使AO段绳子始终保持水平，则可以判断悬点B所受拉力F的大小变化情况是（） A．若B左移，F将增大 B．若B右移，F将减小 C．无论B左移、右移，F都保持不变 D．无论B左移、右移，F都减少 5．如图半圆形支架BAD，两细绳OA和OB结于圆心O，下悬重为G的物体，使OA绳固定不动，将OB绳的B端沿半圆支架从水平位置缓慢移至竖直位置C的过程中，分析OA绳和OB绳所受的力大小如何变化( ) A．OA绳拉力逐渐变大 B．OA绳拉力逐渐变小 C．OB绳拉力先变小后变大 D．OB绳拉力逐渐变小 6．如图所示，用挡板将斜面上的光滑小球挡住，当挡板由竖直位置缓慢转到水平位置的过程中，小球对挡板的压力 A．逐渐增大 B．逐渐减小 C．先增大后减小 D．先减小后增大 7．如图所示，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上。现用水平力拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动。则在这一过程中，环对杆的摩擦力f和环对杆的压力F N 的变化情况是（） A.f不变，F N 不变 B.f增大，F N 不变 C.f增大，F N 减小 D.f不变，F N 减小 高中物理动态分析专题 一、力学中的动态问题分析 1、变动中力的平衡问题的动态分析 ①矢量三角形法 物体在三个不平行的共点力作用下平衡,这三个力必组成一首尾相接的三角形。 用这个三角形来分析力的变化与大小关系的方法叫矢量三角形法,它有着比平行四边形更简便的优点, 特别在处理变动中的三力问题时能直观的反映出力的变化过程。 例1、如图1a 所 示,绳OA 、OB 等长,A 点固定不动,将B 点沿圆弧向C 点运动的过程中绳OB 中的张力将( ) A 、由大变小; B 、由小变大 C 、先变小后变大 D 、先变大后变小 解:如图1b,假设绳端在B'点,此时Ｏ点受到三力作用平衡:T A 、书的 大小方向不断的变化(图中T 'B 、T ''B T '''B 、、、、、、),但T 的大小方向始终 不变,T A 的方向不变而大小改变,封闭三角形关系 始终成立、不难瞧出; 当T A 与T B 垂直时,即 a+ =90时,T B 取最小值,因此,答案选C 。 ②相似三角形法 物体在三个共点力的作用下平衡,已知条件中涉及的就是边长问题,则由力组成的矢量三角形与由边长组成的几何三角形相似, 利用相似比可以迅速的解力的问题。 例2、如图2a 所示,在半径为Ｒ的光滑半球面上高h 处悬挂一定滑轮。重力为Ｇ的小球用绕过滑轮的绳子站在地 面上的人拉住。 人拉动绳子,在与球面相切的某点缓慢运动到接近顶点的过程中,试分析半球对小球的支持力与绳子拉力如何变化？ 分析与解:受一般平衡问题思维定势的影响,以为小球 在移动过程中对半球的压力大小就是变化的。对小球进行 受力分析:球受重力Ｇ、球面对小球的支持力Ｎ与拉力Ｔ, 如图2b 所示:可以瞧到由Ｎ、Ｔ、G 构成的力三角形与由边长L 、R 、h+R 构成的几何三角形相似,从而利用相似比 Ｎ／Ｇ＝R ／R+h,T ／Ｇ＝L ／R+h 、 由于在拉动的过程中,R 、h 不变,L 减小,则Ｎ＝R Ｇ／R+h 大小不变, 绳子的拉力T ＝L Ｇ／R+h 减小。 T A 图2a ╰ α 高中物理知识归纳 ----------------------------力学模 型及方法 1．连接体模型是指运动中几个物体叠放在一起、或并排在一起、或用细绳、细杆联系在一起的物体组。 解决这类问题的基本方法是整体法和隔离法。 整体法是指连接体内的物体间无相对运动时,可以把物体组作为整体，对整体用牛二定律列方程 隔离法是指在需要求连接体内各部分间的相互作用(如求相互间的压力或相互间的摩擦力等)时，把某物体从连接体中隔离出来进行分析的方法。 2斜面模型（搞清物体对斜面压力为零的临界条件） 斜面固定：物体在斜面上情况由倾角和摩擦因素决定 μ=tgθ物体沿斜面匀速下滑或静止μ> tgθ物体静止于斜面 μ< tgθ物体沿斜面加速下滑a=g(sinθ一μcosθ) 3．轻绳、杆模型 绳只能受拉力，杆能沿杆方向的拉、压、横向及任意方向的力。 杆对球的作用力由运动情况决定 只有θ=arctg(g a)时才沿杆方向 最高点时杆对球的作用力；最低点时的速度?，杆的拉力? 若小球带电呢？ 假设单B下摆,最低点的速度V B=R 2g?mgR=2 2 1 B mv E m L · m2 m1 F B A F1 F2 B A F 整体下摆2mgR=mg 2R +'2 B '2A mv 2 1mv 21+ ' A ' B V 2V = ? 'A V = gR 53 ； ' A ' B V 2V ==gR 25 6> V B =R 2g 所以AB 杆对B 做正功，AB 杆对A 做负功 F m 若V0 高中物理力学受力分析专 题 （一）受力分析 物体之所以处于不同的运动状态，是由于它们的受力情况不同．要研究物体的运动，必须分析物体的受力 情况．正确分析物体的受力情况，是研究力学问题的关键，是必须掌握的基本功． 如何分析物体的受力情况呢?主要依据力的概念、从物体所处的环境(有多少个物体接触)和运动状态着手， 一般采取以下的步骤分析： 分析它与所处环境的其它物体的相互联 系； 1．确定所研究的物体，然后找出周围有哪些物体对它产生作用． 采用隔离法分析其他物体对研究对象的作用力，不要找该物体施于其它物体的力，譬如所研究的物体叫 A ，那么就应该找出“甲对A”和“乙对A”及“丙对 A ”的力??而“ A 对甲”或“ A 对乙”等的力就不是 A 所 受的力．也不要把作用在其它物体上的力错误地认为通过“力的传递”作用在研究对象上． 2．要养成按步骤分析的习惯． 先画重力：作用点画在物体的重心． 次画接触力(弹力和摩擦力)：绕研究对象逆时针 )观察一周，看对象跟其他物体有几个接触点(面)， (或顺时针 记：弹力的方向一定 对每个接触点(面)若有挤压，则画出弹力，若还有相对运动或趋势，则画出摩擦力．要熟 一 与接触面或接触点的切面垂直，摩擦力的方向一定沿着接触面与物体相对运动（或趋势）方向相反。分析完 个接触点(面)后再依次分析其他的接触点(面)． 再画其他场力：看是否有电、磁场力作用，如有则画出场力． 3．受力分析的注意事项： 初学者对物体进行受力分析时，往往不是“少力”就是“多力”，因此在进行受力分析时应注意以下几点： (1) 只分析研究对象所受的力，不分析研究对象对其他物体所施加的力。 (2) 每分析一个力，都应找到施力物体，若没有施力物体，则该力一定不存在．这是防止“多力”的有效 对象措施之一。检查一下画出的每个力能否找出它的施力物体，特别是检查一下分析的结果，能否使 象． 与题目所给的运动状态(静止或加速)相一致，否则，必然发生了多力或漏力现 (3) 合力和分力不能同时作为物体受到的力。 (4) 只分析根据力的性质命名的力（如重力、弹力、摩擦力），不分析根据效果命名的力（如下滑力、上升 力等）。 （二）受力分析练习： 1。画出物体 A 受到的弹力：（并指出弹力的施力物） A F A 水平面光滑静止半球固定，内表面光滑 有 值得拥 电路的动态分析 例1.在如图所示的电路中，R 1，R2和R3皆为定值电阻，R4为可变电阻，电源的电动势为E，内阻为 r，设电流表的读数为I，电压表的读数为U，当R4的滑动触头向图中a端移动时() A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小 【答案】D 例2.如图所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P 向右滑动时，M、N两点电势变化情况是（） A．都升高B．都降低C．M点电势升高，N点电势降低D．M点电势降低，N点电势升高 【答案】B 例3.在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是：（） A．V变大、A1变大、A2变小B．V变大、A1变小、A2变大 C．V变小、A1变大、A2变小D．V变小、A1变小、A2变大 【答案】C 例4.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，A，B接报警器，当传感器RB所在处出现断针时， 电流表的电流I，A，B两端的电压U将() A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大 【答案】C 例5.（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是() A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大 C．U2/I变大，ΔU2/ΔI不变吗D．U3/I变大，ΔU3/ΔI不变 【答案】ACD 同步练习： 1.在如图所示电路中，当滑动变阻器滑片P向下移动时，则() A．A灯变亮，B灯变亮，C灯变亮B．A灯变亮，B灯变亮，C灯变暗 C．A灯变亮，B灯变暗，C灯变暗D．A灯变亮，B灯变暗，C灯变亮 【答案】D 2.在如图所示的电路中，E为电源电动势，r为电源内阻，R1，R3均为定值电阻，R2为滑动变阻器，当R2的滑动触头 专题动态平衡中的三力问题图解法分析动态平衡 在有关物体平衡的问题中，有一类涉及动态平衡。这类问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，故这是力平衡问题中的一类难题。解决这类问题的一般思路是：把“动”化为“静”，“静”中求“动”。根据现行高考要求，物体受到往往是三个共点力问题，利用三力平衡特点讨论动态平衡问题是力学中一个重点和难点 方法一：三角形图解法。 特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。 方法：先正确分析物体所受的三个力，将三个力的矢量首尾相连构成闭合三角形。然后将方向不变的力的矢量延长，根据物体所受三个力中二个力变化而又维持平衡关系时，这个闭合三角形总是存在，只不过形状发生改变而已，比较这些不同形状的矢量三角形，各力的大小及变化就一目了然了。 例1.1 如图1所示，一个重力G的匀质球放在光滑斜面上，斜面倾角为，在斜面上有一光滑的不计厚度的木板挡住球，使之处于静止状态。今使板与斜面的夹角缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？ 解析：取球为研究对象，如图1-2所示，球受重力G、斜面支持力F1、挡板支持力F2。因为球始终处于平衡状态，故三个力的合力始终为零，将三个力矢量构成封闭的三角形。F1的方向不变，但方向不变，始终与斜面垂直。F2的大小、方向均改变，随着挡板逆时针转动时，F2的方向也逆时针转动，动态矢量三角形图1-3中一画出的一系列虚线表示变化的F2。由此可知，F2先减小后增大，F1随增大而始终减小。 同种类型：例1.2所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m，斜面倾角为θ，向右缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况？（答案：绳上张力减小，斜面对小球的支持力增大） 高中物理受力分析的方法与技巧 高中物理力学题受力分析解题方式 第一、如何对物体进行受力分析。 1. 明确研究对象，并把它从周围的环境中隔离出来 分析物体的受力，首先要选准研究对象，并把它隔离出来。根据解题的需要，研 究对象可以是质点、结点、单个物体或多个物体组成的系统。 2. 按顺序分析物体所受的力 一般按照重力、弹力、摩擦力的顺序分析较好。“重力一定有，弹力看四周，摩擦 分动静，方向要判准。”弹力和摩擦力都是接触力，环绕研究对象一周，看研究对象与 其他物体有几个接触面(点)，每个接触面对研究对象可能有两个接触力，应根据弹力 和摩擦力的产生条件逐一分析。 3. 只分析根据性质命名的力 只分析根据性质命名的力，如重力、弹力、摩擦力，不分析根据效果命名的力， 如下滑力、动力、阻力、向心力等。 4. 只分析研究对象受到的力，不分析研究对象对其他物体所施加的力 研究物体A的受力时，只分析“甲对A” 、“乙对A” 、“丙对A”......的力，不分析“A 对甲”、“A对乙”、“A对丙”......的力，也不要把作用在其他物体上的力，错误的认为通 过“力的传递”而作用在研究对象上。 5. 每分析一个力，都应能找出施力物体 这种方法是防止“多力”的有效措施之一。我们在分析物体的受力时，只强调物体 受到的作用力，但并不意味着施力物体不存在，找不出施力物体的力不存在的。 6. 分析物体受力时，还要考虑物体所处的状态 分析物体受力时，要注意物体所处的状态，物体所处的状态不同，其受力情况一 般也不同。如：放在水平传送带上的物体随传送带一起传动时，若传送带加速运动， 物体受到的摩擦力向前;若传送带减速运动，物体受到的摩擦力向后;若传送带匀速运动，物体不受摩擦力作用。 第二、力学部分常用的分析方法：整体法和隔离法 整体法是从局部到全局的思维过程，是系统论中的整体原理在力学中的应用。它 的优点是：通过整体法分析物理问题，可以弄清系统的整体受力情况，从整体上揭示 高中物理力学模型及分 析范文 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】 ╰α 高中物理力学模型及分析1．连接体模型是指运动中几个物体叠放在一起、或并排在一起、或用细绳、细杆联系 在一起的物体组。解决这类问题的基本方法是整体法和隔离法。 整体法是指连接体内的物体间无相对运动时,可以把物体组作为整体，对整体用牛二定律列方程 隔离法是指在需要求连接体内各部分间的相互作用(如求相互间的压力或相互间的摩擦力等)时，把某物体从连接体中隔离出来进行分析的方法。 2斜面模型（搞清物体对斜面压力为零的临界条件） 斜面固定：物体在斜面上情况由倾角和摩擦因素决定 μ=tgθ物体沿斜面匀速下滑或静止μ> tgθ物体静止于斜面 μ< tgθ物体沿斜面加速下滑a=g(sinθ一μcosθ) 3．轻绳、杆模型 绳只能受拉力，杆能沿杆方向的拉、压、横向及任意方向的力。 杆对球的作用力由运动情况决定 只有θ=arctg( g a)时才沿杆方向 最高点时杆对球的作用力；最低 点时的速度，杆的拉力 若小球带电呢 假设单B下摆,最低点的速度V B =R 2g ?mgR=2 2 1 B mv 整体下摆2mgR=mg 2 R +'2 B '2 A mv 2 1 mv 2 1 + ' A ' B V 2 V=?' A V=gR 5 3 ；' A ' B V 2 V==gR 2 5 6 > V B =R 2g 所以AB杆对B做正功，AB杆对A做负功 若 V 力学知识回顾以及易错点分析： 一：竖直上抛运动的对称性 如图1－2－2，物体以初速度v0竖直上抛，A、B为途中的任意两点，C为最高点，则： (1)时间对称性 物体上升过程中从A→C所用时间tAC和下降过程中从C→A所用时间tCA相等，同理tAB＝tBA. (2)速度对称性 物体上升过程经过A点的速度与下降过程经过A点的速度大小相等．[关键一点] 在竖直上抛运动中，当物体经过抛出点上方某一位置时，可能处于上升阶段，也 可能处于下降阶段，因此这类问题可能造成时间多解或者速度多解． 易错现象 1、忽略自由落体运动必须同时具备仅受重力和初速度为零 2、忽略竖直上抛运动中的多解 3、小球或杆过某一位置或圆筒的问题 二、运动的图象运动的相遇和追及问题 1、图象： 图像在中学物理中占有举足轻重的地位，其优点是可以形象直观地反映物理量间的函数 关系。位移和速度都是时间的函数，在描述运动规律时，常用x—t图象和v—t图象. (1) x—t图象 ①物理意义：反映了做直线运动的物体的位移随时间变化的规律。②表示物体处于静止状态 ②图线斜率的意义 ①图线上某点切线的斜率的大小表示物体速度的大小． ②图线上某点切线的斜率的正负表示物体方向． ③两种特殊的x－t图象 (1)匀速直线运动的x－t图象是一条过原点的直线． (2)若x－t图象是一条平行于时间轴的直线，则表示物体处 于静止状态 （2）v—t图象 ①物理意义：反映了做直线运动的物体的速度随时间变化 的规律． ②图线斜率的意义 a图线上某点切线的斜率的大小表示物体运动的加速度的大小. b图线上某点切线的斜率的正负表示加速度的方向． ③图象与坐标轴围成的“面积”的意义 a图象与坐标轴围成的面积的数值表示相应时间内的位移的大小。 b若此面积在时间轴的上方，表示这段时间内的位移方向为正方向；若此面积在时 间轴的下方，表示这段时间内的位移方向为负方向． ③常见的两种图象形式 (1)匀速直线运动的v－t图象是与横轴平行的直线．高中物理力学受力分析专题
