交流接触器常用知识
1、交流接触器的分类

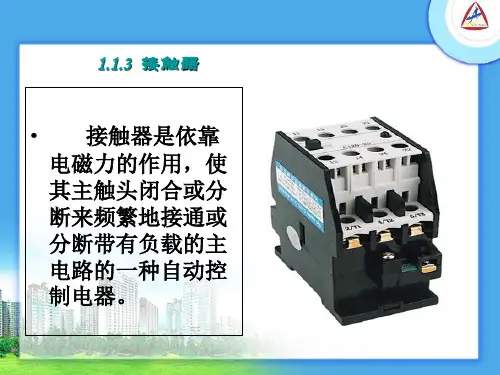

接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。接触器又可分为交流和直流两种。
2、型号说明
原来的型号是CKYC（市场通用叫CJX2），改进型叫CKYC1，改三代叫CKYC3。直流接触器型号是CKYP3。
3、交流接触器由电磁机构、触头系统、灭弧装置及辅助部件组成。交流接触器的铁心采用硅钢片叠压而成，以减少交变磁场在铁心中产生的电涡流和磁滞损耗，防止铁心过热。交流接触器的铁心端部装有短路环，以消除因交流电过零点时，动、静铁心之间产生的振动和噪声。大容量的交流接触器采用半封闭式绝缘栅片陶土灭弧装置。直流接触器一般采用磁吹式灭弧装置。
4、工作原理
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
5、线圈电压分类：
交流线圈：３６Ｖ、１１０Ｖ、１２７Ｖ、２２０Ｖ、３８０Ｖ；
直流线圈：２４Ｖ、４８Ｖ、１１０Ｖ、２２０Ｖ、４４０Ｖ。
接触器的选型与使用 接触器是一种通用性很强的自动电磁式开关电器，可用于频繁操作和远距离的控制。文章简要介绍了接触器的选用原则、安装及使用。 [关键词]电磁系统触点系统线圈选型与使用 0、引言 接触器是一种通用性很强的自动电磁式开关电器，是电力拖动与自动控制系统中重要的低压电器。它可以频繁地接触和分段交直流主电路及大容量控制电路。其主要控制对象是电动机，也可以控制其他设备，如电焊机、电阻炉和照明器具等电力负荷。它利用电磁力的吸合和反向弹力作用使接触点闭合和分断，从而使电路接通和断开。它具有欠电压释放保护和零压保护，控制容量大，可用于频繁操作和远距离的控制。且工作可靠，寿命长，性能稳定，维护方便。接触器不能切断短路电流，因此通常与熔断器配合使用。 1、接触器的工作原理与结构组成 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 (1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 (2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通。 (3)分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 (4)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧能可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 (5)其它部分：绝缘外壳、弹簧、短路环、传动机构等。 工作原理：当线圈通电时，静铁心产生电磁吸力，将动铁心吸合，由于触头系统是与动
铁心联动的，因此动铁心带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失，动铁心联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。 2、交流接触器的选用原则 接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下： (1)交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。 (2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要的电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。 (3)按短时的动、热稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。 (4)接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量，应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85％～110％的额定电压下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。 (5)根据操作次数校验接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。 (6)短路保护元件参数应该和接触器参数配合选用。 (7)接触器和其它元器件的安装距离要符合相关国标，要考虑维修和走线距离。 (8)有特殊要求情况下交流接触器的选用 ①防晃电型交流接触器 电力系统由于雷击、短路后重合闸以及单相人为短时故障接地后自动恢复等原因使供电系统晃电，晃电时间一般在几秒以下。
接触器的结构以及其工作原理 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。 (一）交流接触器 交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。 交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。 交流接触器主要由四部分组成: (1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 交流接触器的工作原理： 当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触
关于接触器不得不知道的几个知识 1 用途的分类 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构： 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理： 当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 4 交流接触器的选用与运行维护 (1)选用：

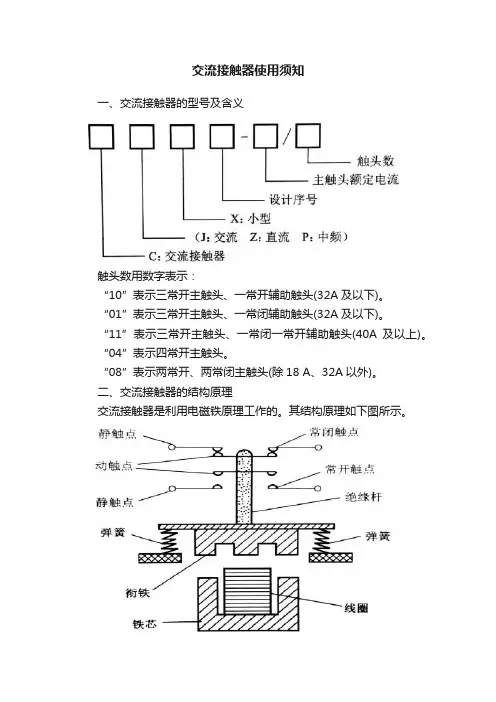

交流接触器型号 一．接触器的符号 接触器的图形符号如图l所示，文字符号为KM。 图1 接触器的图形符号 a)线圈b)主触点c)辅助触点 二．接触器的型号说明 < !--[if !vml]-->
!vml]--> 例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A 主触点为3极。CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。 我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。 除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC 标准的交流接触器，下面作以简单介绍。 CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。具有正常工作时吸引线圈不通电、无噪声等特点。其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。 由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。额定电压为220～660V，额定电流为9～630A。 附加：交流接触器的型号字母分别代表什么意思 CJ10-20
接触器选型 交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。 1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。 CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。 型号含义：
技术数据见表1-2~1-4。
2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。B系列接触器具有正装式结构与倒装式结构两种布置形式。 正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。
交流接触器选用 选择接触器时应首先根据线路和负载的要求（属于轻载、一般负载还是重载）即使用类别，选择合适的结构型式，然后再根据负载的额定值和极限值、操作频率选择主要技术参数，包括主回路参数、辅助回路参数、根据控制回路的要求选择接触器的线圈参数、再根据电动机（或其他负载）的功率和操作情况，确定接触器的容量等级。最后根据使用地点周围环境选择有关系列或特殊规格的交流接触器。 一般没有特殊要求的，均应采用空气电磁式结构。极数在三相电路一般为三极，单相系统中，则采用单极、双极交流接触器，但也常采用由三极并联的接触器。主电路参数的确定 一般要求接触器额定工作电压与额定工作电流（或额定控制功率）应与实际使用的主电路的参数相符，接触器的额定值决不能低于实际使用值。如果接触器有几个不同的额定工作电压，则与此对应的也有几个不同的额定工作电流。 控制电路参数和辅助电路参数的的确定 接触器线圈接在控制电路中，其额定参数（线圈电压）需视设计的控制电路的情况而确定，同一系列、同一容量等级的接触器，其线圈的额定电压就有好几种规格，所以在选购时应指明线圈的额定电压。 接触器的辅助触点用于控制辅助电路的通断，其种类和数量可在一定范围内按用户要求选用。同时要注意辅助触点的通断能力和其他额定参数。如触点不够，可利用继电器、辅助触头组等来扩展功能。 按电寿命要求选用接触器 为了使接触器有足够的饿使用期限，必须了解其电寿命。我公司以不同形式给出有关接触器的电寿命数据（见我公司控制电器样本，在不同使用类别下的电寿命次数）。五、考虑工作制及操作频率、电源频率的影响 工作制：当接触器按基本工作制即8小时工作制工作时，可以不考虑工作制的影响。不间断即24小时工作制时，虽然工作情况比8小时工作要严酷，但主要参数与8小时工作制相同，只是考虑到长期通电会对触头氧化等因素带来不利影响，故在选用时应适当降低容量和尽量保持清洁即可。 工作制：用于长期工作制时，应尽可能选用银、银基合金或镶银触头的接触器。如选用铜触头的接触器，则应将其容量降低至间断长期工作制额定容量的50%以下使用。 操作频率：决定接触器容量时，必须考虑起动电流、通电持续率及操作频率的影响。并且应保证反复短时工作制的等效发热电流不大于接触器的约定发热电流。此外，在操作频率很高的情况下，必须计及电弧能量的影响，在等效发热电流计算值的基础上留下适当的余量来选择接触器的容量等级。 操作频率：接触器每小时操作循环数对触头的烧损影响很大，选用时应予以注意，接触器的技术参数中给出了适用的操作频率。当用电设备的实际操作频率高于给定数值时，接触器必需降容使用。 电源频率的影响：对于主电路而言，频率的变化影响集肤效应，频率高时集肤效应增大，对大多数的产品来说50赫与60赫对导电回路的温升影响不是很大。但对于吸引线圈而言就需要予以注意，50赫设计的吸引线圈用于60赫时电磁线的磁通将减少，吸力也将有所减少，是否能用要看其设计的裕度。一般情况下，用户最好按其标定值使用，订货时按使用的操作电源频率订货 作电压与容量的关系 接触器使用在不同的工作电压时，一般按控制功率相等的原则计算接触器的工作电流，但在
接触器和断路器选型标 准 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
你是为总闸选交流接触器，首先要考虑线电流，根据三相功率的公式：P=*380*I* 按130kW计算： 130kW=*380*I* I=130kW/*380* =130kW/ =263 A 电机的启动电流比额定工作电流大，是额定电流的4~7倍，但是时间很短，所以常常取到倍，这里就取倍。 还要考虑使用系数，因为你的所有电机不是同时使用，一般是取到，如果是一台电机就取1。但是你是大电机是主要的，就取好了。
263**=356 A 你最好不要用交流接触器而选用空气开关。要选大于356 A的空气开关，并按照356 A调整整定电流，这样线路中的电机才能够正常工作和有电路保护。 25平方的铝线可以承受100A的电流。铜线可以承受140A的电流。 一平方铜线承受安全电流,一般都按4A电流计算回答者：十下5,百上2,二五三五43界,铜线升级算. 意思是十个平方以下的线,乘5, 一百平方以上的线乘2 二十五以下乘4三十五以上乘3 铜线按线径的上级算,如平方按算 (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为
2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

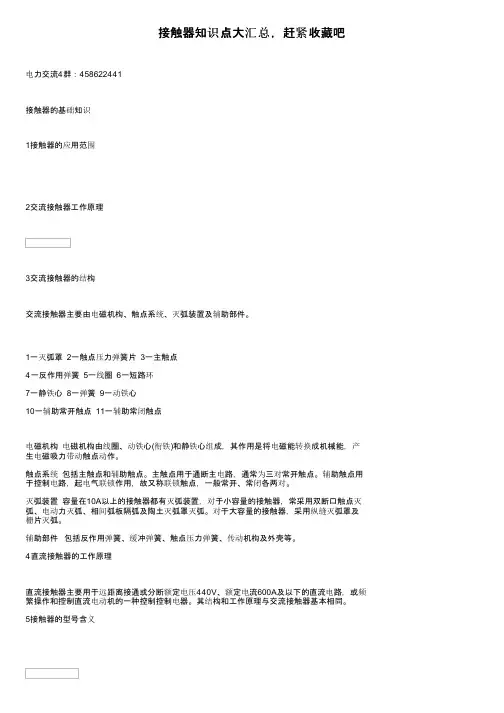

1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点 （1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作 用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点， 一般常开、常闭各两对。 （3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。 对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及 外壳等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 （二）直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。 交流接触器的分类及基本参数 1．交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ②按灭弧介质分可分为空气式接触器、真空式接触器等。依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。 ③按有无触点分可分为有触点接触器和无触点接触器。常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。 2．交流接触器的基本参数 （1）额定电压指主触点额定工作电压，应等于负载的额定电压。一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。通常，最大工作电压即为额定电压。常用的额定电压值为220V、380V、660V等。 （2）额定电流接触器触点在额定工作条件下的电流值。380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。 （3）通断能力可分为最大接通电流和最大分断电流。最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。一般通断能力是额定电流的5～10倍。当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。 （4）动作值可分为吸合电压和释放电压。吸合电压是指接触器吸合前，缓慢增加吸合线圈两端的电压，接触器可以吸合时的最小电压。释放电压是指接触器吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合电压不低于线圈额定电压的85％，释放电压不高于线圈额定电压的70% （5）吸引线圈额定电压接触器正常工作时，吸引线圈上所加的电压值。一般
国产D2系列接触器全部是交流接触器，按照产品系列可以分为标准型 （LC1-D**C）和经济型（LC1-D**N）两类，线圈为交流线圈。电流范围：6A-620A （AC3）。 国产D2系列接触器型号说明
注：N-经济型产品，是公司专为轻载OEM客户设计的特殊产品，不适用于重载场合，例如起重机、空压机、塑机、电加热等AC-4、AC-8a、AC-8b负载。 国产接触器选型注意事项：
a.关于降容问题 LC1-D接触器随着高度的变化需要降容。这类接触器在3000米以下不降容，3500米时电流的降容率为0.92，4000米时为0.9，4500米时为0.88，5000米时为0.86。当高度超过3000米时，随着高度的增加，最大额定电压也会下降，降容率为每升高500米降容10%。 b.国产LC1-D系列205A（含）以上接触器与进口LC1-F系列的接触器的关系： 205A以上的LC1-D系列的交流线圈接触器即为进口的LC1-F系列的接触器，只是型号不同，其性能、尺寸和附件均相同。考虑到中国电网与欧洲电网的不同，其标称的额定电流做了一些调整，具体对应关系如下： LC1-D205*——LC1-F185* LC1-D245*——LC1-F225* LC1-D300*——LC1-F330* LC1-D410*——LC1-F400* LC1-D475*——LC1-F500* LC1-D620*——LC1-F630* c.国产D2系列接触器如何选机械互锁？ 客户可以选购成套可逆LC2-D*接触器，也可以采用两个接触器加1个机械互锁进行组装的方式构成可逆接触器。 d.LC1接触器能否旋转90°安装？
五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给大家介绍一下这些交流接触器的型号，方便大家选用。交流接触器主要有以下几种分类和相对应的型号。 1、最常用的就是空气电磁式交流接触器 在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。 2、电容配电柜常用的切换电容接触器 切换电容接触器专用于低压无功补偿设备中，投入或切除电容器组，以调整电力系统功率因数，切换电容接触器在空气电磁式接触器的基础上加入了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。常用的产品有CDC9等。 3、机械连锁交流接触器 机械连锁交流接触器实际上是由两个相同规格的交流接触器再
加上机械连锁机构和电气连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。常用的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N 等。 4、未来的发展趋势智能化接触器 智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本身还具有对运行工况自动识别、控制和执行的能力。智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显示模块、通信接口模块等组成，它的核心是微处理器或单片机。 5、不太常用的特殊场合使用的直流接触器 直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构。常用的直流接触器有CZ0等。 6、质量最好的真空交流接触器 真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只
接触器的选择 (1)选择接触器的类型： 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 (2)选择接触器主触头的额定电压： 应等于或大于负载的额定电压。 (3)选择接触器主触头的额定电流： 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 (4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量： 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定 电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。
交流接触器的选择 （1）持续运行的设备.接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备. （2）间断运行的设备.接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A 以下的设备. （3）反复短时工作的设备.接触器按116-120%算.即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备. 还要考虑工作环境和接触器的结构形式. 这是老国标规定.新国标规定我还没见过.应该出入不大. 还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此~！~！ 造成在实际使用中，标的是100A的接触器或短路器，其实际负载量只能在80A甚至更低~！！~！~故障率很高。 所以，现在有流行的说法是：用国产低端产品，要按其铭牌说明的额定容量打7折使用~！~！~ 交流接触器的原理、选择和接法 这几天做一个小控制电路，因此查了一下交流接触口器的资料，在这与大家共享。 交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。 交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。 交流接触器主要有四部分组成:(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 工作原理: 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 交流接触器的选择： （1）持续运行的设备。接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。 （2）间断运行的设备。接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。 （3）反复短时工作的设备。接触器按116-120%算。即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。 还要考虑工作环境和接触器的结构形式。 还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度
接触器是一种通用性很强的自动电磁式开关电器，是电力拖动与自动控制系统中重要的低压电器。它可以频繁地接触和分段交直流主电路及大容量控制电路。其主要控制对象是电动机，也可以控制其他设备，如电焊机、电阻炉和照明器具等电力负荷。它利用电磁力的吸合和反向弹力作用使接触点闭合和分断，从而使电路接通和断开。它具有欠电压释放保护和零压保护，控制容量大，可用于频繁操作和远距离的控制。且工作可靠，寿命长，性能稳定，维护方便。接触器不能切断短路电流，因此通常与熔断器配合使用。 1接触器的工作原理与结构组成 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 (1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 (2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通。 (3)分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 (4)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧能可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 (5)其它部分：绝缘外壳、弹簧、短路环、传动机构等。 工作原理：当线圈通电时，静铁心产生电磁吸力，将动铁心吸合，由于触头系统是与动铁心联动的，因此动铁心带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失，动铁心联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。 2交流接触器的选用原则 接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下： (1)交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。 (2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要的电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。 (3)按短时的动、热稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。 (4)接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量，应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85％～110％的额定电压下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不
1 接触器分类 2 接触器结构原理接触器 根据控制线圈的电压不同，可分为： 1、直流线圈接触器 2、交流线圈接触器。 按操作机构分为： 1、电磁式接触器 2、液压式接触器 3、气动式接触器 按动作方式分为： 1、直动式接触器 2、转动式接触器 根据接触器触点特性分为： 1、空气接触器 2、真空接触器 3、无弧接触器
3 接触器常见符号命名 图示：接触器基本结构原理图 交流接触器由以下四部分组成： （1）电磁机构：电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统：包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。 （3）灭弧装置：容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件：包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。 接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，接触器产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消 失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。 接触器的图形符号如下图所示，文字符号为KM。 图示：接触器图形符号 a）线圈 b）触点 c）辅助触点
接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。 1、控制电热设备用交流接触器的选用 这类设备有电阻炉、调温加热器等，此类负载的电流波动范围很小，按使用类别分属于AC－1，接触器控制此类负载是很轻松的，而且操作也不频繁。因此，选用接触器时，只要按接触器的约定发热电流I th等于或大于电热设备的工作电流的1.2倍。 例一：试选用一接触器来控制380V、15KW三相Y形接法的电阻炉。 解：先算出各相额定工作电流I e。 I th＝1.2I e=1.2×22.7=27.2A 因而可选用约定发热电流I th≥27.2A的任何型号接触器。如：CJ20－25、CJX2－18、CJX1－22、CJX5－22等型号。 2、控制照明设备用接触器的选用 照明设备的类型很多，不同类型的照明设备，起动电流和起动时间也不一样。此类负载为使用类别AC－5a或AC－5b。如起动时间很短，可选择其约定发热电流I th等于照明设备工作电流I e的1.1倍即可，起动时间稍长以及功率因数较低的，可选择其约定发热电流比照明设备的工作电流更大一些，参见表1。 表1控制照明设备的接触器选用原则 3、控制电焊变压器用接触器的选用 电焊变压器因二次侧的电极短路而出现陡削的大电流，在一次侧出现较大的电流，所以，必需按变压器的额定功率、额定工作电流、电极短路时一次侧的短路电流及焊接频率来选用接触器。此类负载使用类别属AC－6a类。表2为选用参考表。 表2电焊变压器选用接触器参考表
4、笼型感应电动机AC－3使用类别用接触器的选用 电动机有笼型和绕线型电动机，其使用类别分别为AC－2，AC－3和AC－4，因此，对不同型式和使用类别的电动机用选用不同结构的接触器。 笼型电动机的起动电流约为6倍电动机额定电流I e，接触器分断电流为电动机额定电流I e。其使用类别分别为AC－3，如：水泵、风机、拉丝机、镗床、印刷机以及钢厂中的热剪机等，这里可选用直动式交流接触器。 选用的方法有查表法和查选用曲线法，在产品样本中直接列出在不同额定工作电压下的额定工作电流和可控制电动机的功率，以免除用户的换算，这时可以按电动机功率或额定工作电流，用查表法选用接触器。 5、绕线式感应电动机AC－2使用类别用接触器的选用 此类负载下接触器的接通电流与分断电流均为2.5倍电动机的额定电流I e。即AC－2使用类别，一般选用转动式交流接触器较合适。因为其电寿命比直动式的高，而且便于维修。选用时可按电动机额定电流查表即可。（注意：每小时操作循环次数较高的场合，不宜选用CJ12B）。也可选用直动式交流接触器，但其电寿命不如转动式。AC－3电寿命为120万的直动式接触器，在AC－2使用，其电寿命约为十万次左右。 6、笼型感应电动机AC－4使用类别用接触器的选用 当电动机处于点动或需反向运转、反接制动时，负载与AC－3不同，其接通电流为6Ie。为AC－4使用类别。 给出了额定电压380V、AC－4条件下接触器的额定工作电流值，据此，可计算出AC－4使用类别下可控电动机功率P m。例如，CJX1－9型交流接触器在380V、AC－4条件下其额定工作电流为3.3A。我们知道电动机的额定输出功率=3UeI eCOSΦη 其中：U e－电动机的额定电压； I e－电动机的额定电流； COSΦ－电动机的功率因数；
五种常见交流接触器的型号和类型介绍 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给大家介绍一下这些交流接触器的型号，方便大家选用。交流接触器主要有以下几种分类和相对应的型号。 1、最常用的就是空气电磁式交流接触器 在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。 2、电容配电柜常用的切换电容接触器 切换电容接触器专用于低压无功补偿设备中，投入或切除电容器组，以调整电力系统功率因数，切换电容接触器在空气电磁式接触器的基础上加入了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。常用的产品有CDC9等。 3、机械连锁交流接触器 机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。常用的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N等。 4、未来的发展趋势智能化接触器
智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本身还具有对运行工况自动识别、控制和执行的能力。智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显示模块、通信接口模块等组成，它的核心是微处理器或单片机。 5、不太常用的特殊场合使用的直流接触器 直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构。常用的直流接触器有CZ0等。 6、质量最好的真空交流接触器 真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的金属蒸气来维持，因为真空具有很高的绝缘强度且介质回复速度很快，真空电弧的等离子体很快向四周扩散，在第一次电压过零时电弧就能熄灭。常用的国产真空接触器有CKJ5等系列。 好了，今天的介绍就到这里了，关于交流接触器的型号类型和选择相信大家都有了一定的了解，以后在工作生活中选用会更加得心应手了。
交流接触器的型号含义结构示意图及对应符号说明 The Standardization Office was revised on the afternoon of December 13, 2020
交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。它具有低电压释放保护功能，在拖动自动控制线路中被广泛应用。 接触器有交流接触器和直流接触器两大类型。 下面介绍交流接触器。 下图所示为交流接触器的结构示意图及图形符号。 1．交流接触器的组成部分 （1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。 （2）触头系统：交流接触器的触头系统包括主触头和辅助触头。主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起联锁或控制作用，通常有两对常开两对常闭触头。 （3）灭弧装置：容量在10A以上的接触器都有灭弧装置。对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。 （4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。 接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接侧，2、4、6接负荷侧。辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。
接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。 2．交流接触器的型号含义 交流接触器在电路图中的文字符号用KM表示。接触器的图形符号如下图所示。 接触器的型号含义说明 例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。 我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常 用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。 除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IE 标准的交流接触器，下面作以简单介绍。
交流接触器的应用 ［作者：吕骞转贴自：中国电器论坛点击数：5521 更新时间： 2003-11-22 文章录入：华瑞］ 1 用途的分类 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构： 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理：
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 4 交流接触器的选用与运行维护 (1)选用： ①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。 ②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。 (2)运行维护：①运行中检查项目：1)通过的负荷电流是否在接触器额定值之内； 2)接触器的分合信号指示是否与电路状态相符； 3)运行声音是否正常，有无因接触不良而发出放电声； 4)电磁线圈有无过热现象，电磁铁的短路环有无异常。 5)灭弧罩有无松动和损伤情况； 6)辅助触点有无烧损情况； 7)传动部分有无损伤； 8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。 ②维护： 在电气设备进行维护工作时，应一并对接触器进行维护工作。 1)外部维护： a．清扫外部灰尘；
