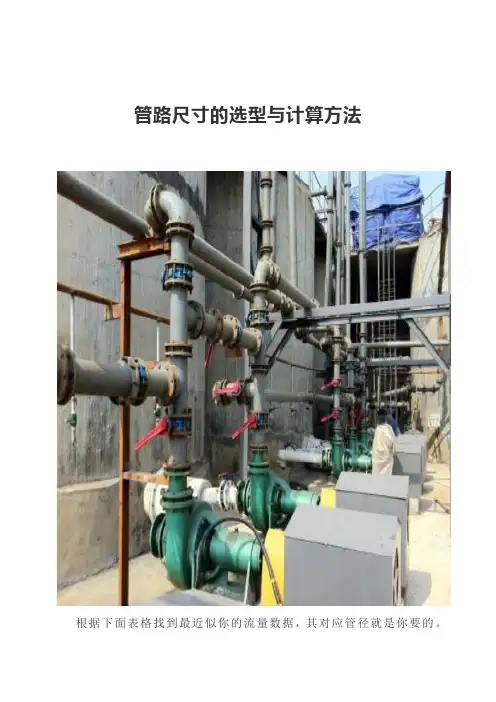

4.2泵送管道的选型
（1）确定业务流量
业务流量由式(4-1)计算：
ρ
t G Q = (4-1) 式中：Q —业务流量，m 3/h ； G —单次作业输油总量，t ； t —作业时间，取t =8h ； ρ—油品最热月密度（或操作温度），t/m 3。
（2）确定密度
密度确定：汽油、柴油取最热月平均温度下的密度，原油取比凝固点高20℃下的密度。密度数据见表4.1。
表4.1 油品所取密度
（3）确定经济流速
根据油品粘度，确定油品在管路中的经济流速，经济流速见表4.2。
表4.2 油品经济流速

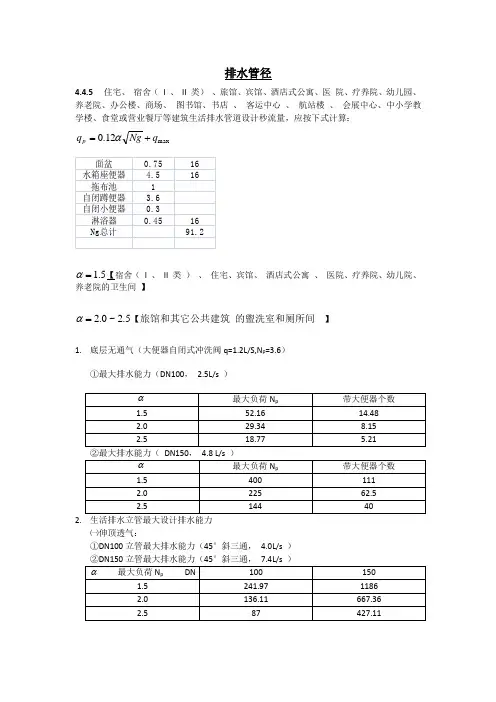

（4）计算管径
经济管径由下式计算：
d = (4-2) 式中：d —管径，m ； Q —业务流量，m 3/s ； v —经济流速，m/s 。
（5）选择标准管径
考虑到经济最优原则，本设计中选用20#碳钢无缝钢管。根据计算管径，查《化工管路手册》选择相应的标准管径。
（6）校核流速
通过标准管径和业务流量再计算得到实际流速，检验是否满足要求。要求小于管路中静电产生的安全限速，小于鹤管（输油臂）出口的限定流速以及装卸流量的要求。
5 泵的工艺计算（仅算离心泵）
（1）流量Q
根据管路的业务流量Q
（2）扬程H 的计算
离心泵的扬程需满足管路需要，因此扬程需要根据管路的摩阻损失及位差来确定。管路所需扬程由下式计算[8]：
∑+=计L i ΔZ H (5-1)
式中：H —管路输送油品所需扬程，m ； ΔZ—排出和吸入液位的高度差，m ；i —输送油品的水力坡度；L 计—输油管路的计算长度，m 。
ΔZ ：取最大值
－－水泵选型索引－－－－－所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。 本计算方式针对闭式系统，若是开式系统还需要考虑管路的高低落差产生的静压。 特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。 同样，水管的水流速建议计算后，查表取阻力值。 关于水泵扬程过大问题。设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。 另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！ [摘自dehumidify水泵相关索引] －－－－－水泵扬程简易估算法－－－－－
暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取 1.2。按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）： Hmax=△P1+△P2+0.05L (1+K) △P1为冷水机组蒸发器的水压降。 △P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。 L为该最不利环路的管长 K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时 K值取0.4～0.6 这是我在某篇文章中摘抄下来的。在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。 不知道大家对这个公式有何高见，愿闻其详。
水泵的选型和总扬程的 计算 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
水泵的选型和总扬程的计算 水泵铭牌上的扬程称“额定扬程”（这时水泵的效率最高），对一台水泵而言，扬程不是一个常数，当水泵的转速不变时，扬程一般随水泵流量的增加而减小，在中、小比转数范围内，流量的增加幅度比扬程的减小幅度大。因此，水泵的轴功率及电机电流随水泵流量的增加而增大，如果超过1.2倍时，则容易烧毁电机。 的概念在选择水泵扬程时，必须清楚水泵总扬程H和水泵净扬程H 1 （又叫实际扬程、几何扬程、地形扬程）是指及它们的关系。净扬程H 1 进水面至出水口中心（或排水面）间的垂直距离。水泵总扬程为： H=H1+h+V2/2g 式中：H——水泵总扬程； ——水泵净扬程； H 1 h——管路损失扬程； V2/2g——泵出水口处的动能损失水头。 其中h项的计算比较麻烦，下表列出了每100米的钢管管路损失扬程（米）供参考。（塑料管的管损约为钢管的0.7倍，胶管的管损与钢管基本相同，铸铁管损为钢管的1.4倍）
从上表查出的数除以100，再乘以管路的长度（米）就得到所求的h 损失扬程。 动能损失水头V2/2g对于不同管径为流量的函数，不同管径的数值见表 例如，确定一眼深水井的动水位为85m，涌水量为50m3/h，输水管路长度110m，公称内径为75mm的钢管，试计算水泵总扬程。从表中查出每100m管损为15m，那么管损 h=110÷100×15=16.5m V2/2g=0.0002015 Q2≈0.5m 所以总扬程 H=85+16.5+0.5=102m 选择水泵时水泵的额定扬程应为总扬程的1~1.1倍，就上面例子而=（1~1.1）×H=102~112.2m 言，H 泵 查说明书型号为200QJ50-150/7-25 需要说明的是，每种泵都有一个适用范围，一般扬程允许在 0.9~1.05倍额定扬程范围内使用，流量在0.7~1.2倍额定流量范围内使用。 为保证电泵的起动顺利和正常运转，要求变压器负载功率不应超过其额定容量的75%。变压器至水泵负载点的距离应尽量缩短，对于功率大于
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q
－－－－－水泵扬程简易估算法－－－－－ 暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的～倍（单台取，两台并联取。按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）： Hmax=△P1+△P2+ (1+K) △P1为冷水机组蒸发器的水压降。 △P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。 L为该最不利环路的管长 K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取～，最不利环路较短时K值取～ 这是我在某篇文章中摘抄下来的。在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。不知道大家对这个公式有何高见，愿闻其详。 －－－－－冷冻水泵扬程实用估算方法－－－－－ 这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。 1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。 2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。 3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在20~50kPa范围内。 4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>，于是，二通调节阀的允许压力降一般不小于40kPa。 根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：
离心泵知识、性能参数与特性曲线要正确地选择和使用离心泵，就必需了解泵的性能和它们之间的相互关系。离心泵的主要性能参数有流量、压头、轴功率、效率等。离心泵性能间的关系通常用特性曲线来表示。 一、离心泵的概念：水泵是把原动机的机械能转换成抽送液体能量的机器。来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸入口经水泵的过流部件输送到要求的高处或要求压力的地方。 二、离心泵的基本构造 离心泵的基本构造是由六部分组成的，分别是：叶轮，吸液室，泵壳，转轴，托架，轴承及轴承箱，密封装置，基础台板等。 1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上
的的内外表面要求光滑，以减少水流的摩擦损失。 2、泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。 3、转轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。 4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。轴承的依托为轴承箱。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出，不利于散热；太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！ 5、密封装置。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封装置，密封的间隙保持在0.25～1.10mm之间为宜。
流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Q——断面水流量（m3/s） C——Chezy糙率系数（m1/2/s） A——断面面积（m2） R——水力半径（m） S——水力坡度（m/m） Darcy-Weisbach公式 h f——沿程水头损失（mm3/s）
f ——Darcy-Weisbach水头损失系数（无量纲） l——管道长度（m） d——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数表1
水泵选型说明书 1. 冰水泵 （1）流量143.1m3/h 详如“螺杆式水源热泵机参数规格表”的计算 （2）扬程的计算 2.1管路元件统计 直管：60m 弯头：10个 Y型过滤器：1个 逆止阀：1个 蝶阀：6个 软接：4个 2.2 直管摩擦损失查附录1,为 3.5mAq/100m,即为每100m水管 产生的压降为3.5mAq。 弯头的等效管长查附录2，为17英尺/一个弯头*10个弯头 =170英尺，一英尺=0.3048m，170英尺=51.816m 压降=(管长+弯头等效管长)*3.5mAq/100m=(60+51.816)* 3.5mAq/100m=3.914 mAq 2.3 Y型过滤器 根据附录3，查得过滤器的K VS=450，根据公式K VS=Q/Δp， 即Δp=(Q/K VS)2，已知流量Q=143.1m3/h, K VS=450,计算得 过滤器的压损Δp=0.101bar=1.03 mAq
2.4逆止阀 逆止阀的压损据经验值估算为过滤器的两倍，即逆止阀的压 损Δp=2.06 mAq 2.5蝶阀、软接 蝶阀，软接的总压损据经验值取0.5mAq 2.6蒸发器侧的压降根据堃霖提供螺杆式水源热泵机组图为 6.4mAq 2.7水泵的扬程计算 水泵的扬程=(3.914+1.03+2.06+0.5)*1.1+6.4=14.65 mAq （3）依据水泵的流量：143.1m3/h 水泵的扬程：14.65 mAq 根据川源的选型目录，选得冰水泵的型号为G-315-150，流 量Q=145CMH, 扬程H=17.2m,功率P=11kw(4p) 2. 冷却水泵 （1）流量139.4m3/h 详如“螺杆式水源热泵机参数规格表”的计算（2）扬程的计算 2.1管路元件统计 直管：55m 弯头：12个 Y型过滤器：1个
水泵扬程与流量计算全解 水泵在工作时的实际流量受扬程的制约，实际扬程越高，流量越小。如果扬程已定，而想减小流量,简单的办法可用阀门控制。即可调节流量，又可省电的办法是采用变频调速，降低转速即可减小流量。 一、水泵的扬程、流量和功率是考察水泵性能的重要参数： 1. 流量水泵的流量又称为输水量，它是指水泵在单位时间内输送水的数量。以符号Q来表示，其单位为升/秒、立方米/秒、立方米/小时。 2. 扬程水泵的扬程是指水泵能够扬水的高度，通常以符号H来表示，其单位为米。离心泵的扬程以叶轮中心线为基准，分由两部分组成。从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程;从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。即水泵扬程= 吸水扬程 + 压水扬程应当指出，铭牌上标示的扬程是指水泵本身所能产生的扬程，它不含管道水流受摩擦阻力而引起的损失扬程。在选用水泵时，注意不可忽略。否则，将会抽不上水来。 3. 功率在单位时间内，机器所做功的大小叫做功率。通常用符号N来表示。常用的单位有：公斤·米/秒、千瓦、马力。通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。动力机传给水泵轴的功率，称为轴功率，可以理解为水泵的输入功率，通常讲水泵功率就是指轴功率。 由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。必然消耗了一部分功率，所以水泵不可能将动力机输入的功率完全变为有效功率，其中定有功率损失，也就是说，水泵的有效功率与泵内损失功率之和为水泵的轴功率。 二、泵的扬程、流量计算公式： 泵的扬程H=32是什么意思? 扬程H=32是说这台机器最多可以把水提高32米 流量=横截面积*流速 流速需要自己测定：秒表 三、泵的扬程估算： 水泵的扬程与功率大小没有关系，与水泵叶轮的直径大小和叶轮的级数有关，同样功率的水泵有可能扬程上百米，但流量可能只有几方，也可能扬程只有几米，但是流量可能上百方。总的规律是同样功率下，扬程高的流量少，扬程低的流量大，没有标准计算公式来确定扬程，与你的使用条件和出厂的水泵型号来确定。 可以按泵出口压力表来推算即可，如泵出口是1MPa(10kg/cm2)那扬程大约是100米，但是还要考虑吸入压力的
水泵在管道上的选型配管要求 水泵在管道上的选型配管要求为了提高水泵的吸入性能，管道泵吸入管路应尽可能缩短，尽量少拐弯(弯头最好用大曲率半径)，以减少管道阻力损失。为防止泵产生汽蚀，泵吸入管路应尽可能避免积聚气体的囊形部位，不能避免时，应在囊形部位设DN15或DN20的排气阀。当泵的吸入管为垂直方向时，吸入管上若配置异径管，则应配置偏心异径管，以免形成气囊。 为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷，在泵的吸入和排出管道上须设置管架。泵管口允许最大载荷应由水泵制造厂提供。 垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管线须设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管线，所以常把泵布置在管廊下。 输送密度小于650Kg/m³的液体，如液化石油气、液氨等，泵的吸入管道应有1/10~1/100的坡度坡向泵，使气化产生的气体返回吸入罐内，以避免泵产生汽蚀。 单吸泵的进口处，最好配置一段约3倍进口直径的直管。 对于双吸入泵，为了避免双向吸入水平离心泵的汽蚀，双吸入管要对称布置，以保证两边流量分配均匀。垂直管道通过弯头直接连接，但泵的轴线一定要垂直于弯头所在的平面。此时，进口配管要求尽量短，弯头接异径管，再接进口法兰。在其它条件下，泵进口前应有不小于3倍管径的直管段。 泵出口的切断阀和止回阀之间用泄液阀放净。管径大于DN50时，也可在止回阀的阀盖上开孔装放净阀。同规格泵的进出口阀门尽量采用同一标高。 非金属泵的进出口管线上阀门的重量决不可压在泵体上，应设置管架，防止压坏泵体与开关阀门时扭动阀门前后的管线。 蒸汽往复泵的排汽管线应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消音器。进汽管线应在进汽阀前设冷凝水排放管，防止水击汽缸。 蒸汽往复泵在运行中一般有较大的振动，与泵连接的管线应很好地固定。 当泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖上装放净阀。 当管线架在泵和电动机的上方时，为不影响起重设备吊装，管线要有足够的高度。输送腐蚀性液体的管线不宜布置在原动设备的上方。 管廊下部管线的管底至地坪的净距离不应小于4m，以满足检修要求。 当管线架在泵体上方时，管底距地面净空高度应不小于2.2m。
水泵扬程计算公式 水泵扬程的计算公式估算方法1 :暖通水泵的选择：通常选用比转数ns在130?150的离心式 清水泵，水泵的流量应为冷水机组额定流量的 1.1?1.2倍（单台取1.1 ，两台并联取1.2 。按估 算可大致取每100米管长的沿程损失为 5mH2O ，水泵扬程（mH 水泵扬程的计算公式估算方法1： 暖通水泵的选择：通常选用比转数ns在130?150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1?1.2倍（单台取1.1,两台并联取1.2。按估算可大致取每100米管长的沿程损失为 5mH2O，水泵扬程（mH2O）: Hmax= △ P1+A P2+0.05L （1+K） △P1为冷水机组蒸发器的水压降。 △P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。 L为该最不利环路的管长 K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取0.2?0.3，最不利环路较短时K值取0.4?0.6 估算方法2: 这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。 1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。 2管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。 3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。它们的阻力 是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在20~50kPa范围内。 4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电 动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。 根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程： 1.冷水机组阻力：取80 kPa （8m水柱）; 2.管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa；取输配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60000 Pa=60 kPa ;如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60 kPa*0.5=30 kPa；系统管路的总阻力为50 kPa+60 kPa+30 kPa=140 kPa （14m 水柱）； 3.空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为 45 kPa （4.5水柱）； 4.二通调节阀的阻力：取40 kPa （0.4水柱）。
如何选择标准化水泵 来源: 互联网作者:未知日期:2010-11-27 访问: 75 一、选择标准化水泵 （一）何谓标准化水泵 标准化水泵就是国家根据ISO的要求，制定、推行的最新型号的水泵。其主要特点是体积小、重量轻、性能优、易操作、寿命长、能耗低等。它代表着当前水泵行业的最新潮流。 （二）如何选择水泵 用户选择水泵时，最好是到农机部门认可的销售点，一定要认清生产厂家。建议优先考虑购买充水式潜水电泵，并且看清牌号和产品质量合格证。千万不能购买“三无”（即无生产厂家、无生产日期、无生产许可证）产品，否则出现了问题，用户将束手无策。 （三）什么牌水泵好 作为用户，由于受到专业知识的局限，很难定夺，最好的方法是咨询水泵方面的行家。如果实在无人咨询，不妨去咨询一些老的水泵用户，尤其是那些与自己使用条件相近者，买这些用户信得过、质量可靠而又比较成熟的产品，不失为一种明智的选择。同时，应根据当地的电源情况来决定用单相泵或三相泵。 二、选择满足扬程要求的水泵 （一）水泵扬程选择 所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。水泵扬程大约为提水高度的1．15～1．20倍。如某水源到用水处的垂直高度20米，其所需扬程大约为23～24米。选择水泵时应使水泵铭牌上的扬程最好与所需扬程接近，这样的情况下，水泵的效率最高，使用会更经济。但并不是一定要求绝对相等，一般偏差只要不超过20％，水泵都能在较节能的情况下工作。 （二）铭牌扬程多大为好 选择铭牌上扬程远远小于所需扬程的一台水泵，往往会不能满足用户的愿望，即便是能抽上水来，水量也会小得可怜，甚至会变成一台无用武之地的“闲泵”。是否购买的水泵扬程越高越好？其实不然。高扬程的泵用于低扬程，便会出现流量过大，导致电机超载，若长时间运行，电机温度升高，绕组绝缘层便会逐渐老化，甚至烧毁电机。 三、选择合适流量的水泵 水泵的流量，即出水量，一般不宜选得过大，否则，会增加购买水泵的费用。应具体问题具体分析，如用户自家吃水用的自吸式水泵，流量就应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择
水泵铭牌上的扬程称“额定扬程”（这时水泵的效率最高），对一台水泵而言，扬程不是一个常数，当水泵的转速不变时，扬程一般随水泵流量的增加而减小，在中、小比转数范围内，流量的增加幅度比扬程的减小幅度大。因此，水泵的轴功率及电机电流随水泵流量的增加而增大，如果超过倍时，则容易烧毁电机。 在选择水泵扬程时，必须清楚水泵总扬程H和水泵净扬程H1的概念及它们的关系。净扬程H1（又叫实际扬程、几何扬程、地形扬程）是指进水面至出水口中心（或排水面）间的垂直距离。水泵总扬程为： H=H1+h+V2/2g 式中：H——水泵总扬程； H1——水泵净扬程； h——管路损失扬程； V2/2g——泵出水口处的动能损失水头。 其中h项的计算比较麻烦，下表列出了每100米的钢管管路损失扬程（米）供参考。（塑料管的管损约为钢管的倍，胶管的管损与钢管基本相同，铸铁管损为钢管的倍）
从上表查出的数除以100，再乘以管路的长度（米）就得到所求的h损失扬程。 动能损失水头V2/2g对于不同管径为流量的函数，不同管径的数值见表 例如，确定一眼深水井的动水位为85m，涌水量为50m3/h，输水管路长度110m，公称内径为75mm的钢管，试计算水泵总扬程。从表中查出每100m管损为15m，那么管损 h=110÷100×15= V2/2g=Q2≈ 所以总扬程 H=85++=102m 选择水泵时水泵的额定扬程应为总扬程的1~倍，就上面例子而言，H泵=（1~）×H=102~ 查说明书型号为200QJ50-150/7-25 需要说明的是，每种泵都有一个适用范围，一般扬程允许在~倍额定扬程范围内使用，流量在~倍额定流量范围内使用。 为保证电泵的起动顺利和正常运转，要求变压器负载功率不应超过其
2.1水系统管路阻力估算、管路及水泵选择 a)确定管径 一般情况下，按5℃温差来确定水流量（或按主机参数表中的额定水流量），主管道按主机最大能力的总和估算，分支管道按末端名义能力估算。根据能力查下面《能力比摩阻速查估算表》，选定管型。 b)沿程阻力计算 根据公式沿程阻力=比摩阻×管长，即H y=R×L，pa，计算时应选取最不利管路来计算：第一步：采用插值法计算具体的适用比摩阻，比如能力为，范围属于“6＜Q≤11”能力段，K r=，进行插值计算。 R=104+（）×= pa/m 第二步：根据所需管长计算沿程阻力，假设管长L=28m，则 H y= R×L=×28= pa= kpa c)局部阻力计算 作为估算，一般地，把局部阻力估算为沿程阻力的30-50%，当阀门、弯头、三通等管件较多的时候，取大值。实际计算采用如下公式： Hj=ξ*ρv2/2，ξ---局部阻力系数，ρv2/2---动压 ρv2/2动压查表插值计算，ξ局部阻力系数参考下表取值：
d)水路总阻力计算及水泵选型 水路总阻力包括：所有管道的沿程阻力、阀门、弯头、三通等管件的局部阻力、室外主机的换热器阻力（损失）、室内末端阻力（损失），后面两项与不同的主机型号和末端相关。计算式为： H q=H y+H j+H z+H m+H f H z——室外主机换热器阻力，一般取7m水柱 H m——室内末端阻力 H f——水系统余量，一般取5m水柱； 总阻力计算完成后，就可以根据总阻力选取流量满足要求的情况下能提供不小于总阻力扬程的水泵来匹配水系统。选取水泵时要根据“流量——扬程曲线”来确定，但扬程和流量不能超出所需太大（一般不超过20%），避免导致出现水力失调和运行耗能较高。 水系统的沿程阻力和局部阻力与系统水流量和所采用的管径相关，流量、管径及所使用各种配件的多少决定总阻力，流量取决于主机能力（负荷）及送回水温差，流量确定的情况下，管径越大，总阻力越小，水泵的耗能越小，但管路初投资会增大。 PE-RT地暖管的规格（参考）（红色字的为推荐使用规格、计算基准） ?计算例 现有项目系统图如下：
――水泵选型索引— 所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。 本计算方式针对闭式系统，若是开式系统还需要考虑管路的高低落差产生的静压。 特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。同样，水管的水流速建议计算后，查表取阻力值。 关于水泵扬程过大问题。设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。 另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa,就这个系统将水泵放在地上向100米高的 顶上送，出口压力就是0.32MPa 了！ ［摘自dehumidify水泵相关索引］
--------- 水泵扬程简易估算法 ------------ 暖通水泵的选择：通常选用比转数ns在130?150的离心式清水泵，水泵的流量应为冷水机组额定流量的 1.1?1.2倍（单台取1.1, 两台并联取12按估算可大致取每100米管长的沿程损失为5mH2O, 水泵扬程（mH2O）: HmaX= △P1+A P2+0.05L （1+K） △P1为冷水机组蒸发器的水压降。 △P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。 L为该最不利环路的管长 K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2?0.3,最不利环路较短时 K值取0.4?0.6 这是我在某篇文章中摘抄下来的。在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。
水泵管道选型要求 水泵在管道管线上的选型配管要求 为了提高水泵的吸入性能，水泵吸入管路应尽可能缩短，尽量少拐弯（弯头最好用大曲率半径），以减少管道阻力损失。为防止泵产生汽蚀，泵吸入管路应尽可能避免积聚气体的囊形部位，不能避免时，应在囊形部位设DN15或DN20的排气阀。当泵的吸入管为垂直方向时，吸入管上若配置异径管，则应配置偏心异径管，以免形成气囊。 为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷，在泵的吸入和排出管道上须设置管架。泵管口允许最大载荷应由水泵制造厂提供。 垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管线须设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管线，所以常把泵布置在管廊下。 输送密度小于650Kg/m?的液体，如液化石油气、液氨等，泵的吸入管道应有1/10~1/100的坡度坡向泵，使气化产生的气体返回吸入罐内，以避免泵产生汽蚀。 单吸泵的进口处，最好配置一段约3倍进口直径的直管。 对于双吸泵，为了避免双向吸入水平离心泵的汽蚀，双吸入管要对称布置，以保证两边流量分配均匀。垂直管道通过弯头直接连接，但泵的轴线一定要垂直于弯头所在的平面。此时，进口配管要求尽量短，弯头接异径管，再接进口法兰。在其它条件下，泵进口前应有不小于3倍管径的直管段。 泵出口的切断阀和止回阀之间用泄液阀放净。管径大于DN50时，也可在止回阀的阀盖上开孔装放净阀。同规格泵的进出口阀门尽量采用同一标高。 非金属泵的进出口管线上阀门的重量决不可压在泵体上，应设置管架，防止压坏泵体与开关阀门时扭动阀门前后的管线。 蒸汽往复泵的排汽管线应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消音器。进汽管线应在进汽阀前设冷凝水排放管，防止水击汽缸。 蒸汽往复泵在运行中一般有较大的振动，与泵连接的管线应很好地固定。 当水泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖
实验三、离心泵性能实验姓名：杨梦瑶学号：1110700056 实验日期：2014年6月6日 同组人：陈艳月黄燕霞刘洋覃雪徐超张骏捷曹梦珺左佳灵 预习问题： 1.什么是离心泵的特性曲线？为什么要测定离心泵的特性曲线？ 答：离心泵的特性曲线：泵的He、P、η与Q V的关系曲线，它反映了泵的基本性能。要测定离心泵的特性曲线是为了得到离心泵最佳工作条件，即合适的流量范围。 2.为什么离心泵的扬程会随流量变化？ 答：当转速变大时，，沿叶轮切线速度会增大，当流量变大时，沿叶轮法向速度会变大，所以根据伯努力方程，泵的扬程： H=（u22- u12）/2g + (p2- p1) / ρg + (z2- z1) +H f 沿叶轮切线速度变大，扬程变大。反之，亦然。 3.泵吸入端液面应与泵入口位置有什么相对关系？ 答：其相对关系由汽蚀余量决定，低饱和蒸气压时，泵入口位置低于吸入端液面，流体可以凭借势能差吸入泵内；高饱和蒸气压时，相反。但是两种情况下入口位置均应低于允许安装高度，为避免发生汽蚀和气缚现象。 4.实验中的哪些量是根据实验条件恒定的？哪些是每次测试都会变化，需要记录的？哪些 是需要最后计算得出的？ 答：恒定的量是：泵、流体、装置； 每次测试需要记录的是：水温度、出口表压、入口表压、电机功率； 需要计算得出的：扬程、轴功率、效率、需要能量。 一、实验目的： 1.了解离心泵的构造，熟悉离心泵的操作方法及有关测量仪表的使用方法。 2.熟练运用柏努利方程。 3.学习离心泵特性曲线的测定方法，掌握离心泵的性能测定及其图示方法。 4.了解应用计算机进行数据处理的一般方法。 二、装置流程图： 图5 离心泵性能实验装置流程图
4 扬程计算（ 5 - 9） 泵的扬程计算是选择泵的重要依据，这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。 一般管网如下图所示，（更多图例可参考化工工艺设计手册）。 D——排出几何高度，m； 取值：高于泵入口中心线：为正；低于泵入口中心线：为负； S——吸入几何高度，m； 取值：高于泵入口中心线：为负；低于泵入口中心线：为正； P d、P s——容器内操作压力，m液柱（表压）； 取值：以表压正负为准 H f1——直管阻力损失，m液柱； H f2——管件阻力损失，m液柱； H f3——进出口局部阻力损失，m液柱； h ——泵的扬程，m液柱。 h＝D+S+h f1+h f2+h3+ P d－P s h= D－S+h f1+h f2+h f3+ P d－P s
h= D＋S+h f1+h f2+h f3+ P d－P s 表5-5：计算式中各参数符号的意义 表5-6：某些工业管材的ε约值见表1 注：摘至《化工原理》科学出版社2001年9月第一版，何潮洪、冯霄主编。第48页。
管网局部阻力计算
表5-7：常用管件和阀件底局部阻力系数ζ值 1工程一般认为，流体在直圆管内流动时，当Re≤2000时为层流；当Re≥4000时为湍流；当Re在2000～4000范围内，为过渡状态。过渡状态计算λ时，工程上按湍流公式计算。
注：管件、阀件底规格形式很多，制造水平，加工精度往往差别很大，所以局部系数ζ的变动范围也是很大。表中数值只是约略值。至于其他管件、阀件等ζ值，可参考相关文献。注：摘至《化工原理》科学出版社2001年9月第一版，何潮洪、冯霄主编。第50页。
化工原理实验报告 实验名称：离心泵特性曲线实验报告姓名：张克川 专业：化学工程与工艺（石油炼制）班级：化工11203 学号：201202681
离心泵特性曲线实验报告 一、实验目的 1.了解离心泵的结构与特征，熟悉离心泵的使用。 2.测定离心泵在恒定转速下的特征曲线，并确定离心泵的最佳工作范围。 3.熟悉孔板流量计的构造与性能以及安装方法。 变化的规律。 4.测量孔板流量计的孔流系数C岁雷诺数R e 5.测量管路特性曲线。 二、基本原理 离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H、功率N及效率η与泵的流量Q之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。 2.1扬程H的测定与计算 取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程：z1+++H=z2+++ (1-1) 由于两截面间的管子较短，通常可忽略阻力项，速度平方差也很小，故也可忽略，则有 H=(z1-z2)+=H1+H2（表值）+H3 (1-2) 由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。 2.2轴功率N的测量与计算 N=N电k(w) (1-3) 其中，N电为电功率表显示值，k代表电机传动效率，可取0.90 2.3效率η的计算 泵的效率η是泵的有效功率Ne与轴功率N的比值。有效功率Ne是单位时间内流体经过泵时所获得的实际功率，轴功率N是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。泵的有效功率Ne可用下式计算：
泵进出口管路预设原则及注意的问题 1泵的吸入和排出管路配管要求 1）所有与泵相连的管路（管材爆破试验）应具有独立牢固的支撑、以削减管路的振动和防止管路的重量压在泵上。 2）在泵的进出口管道处宜设可调支架，有振动的管道，应设减振支架，以适当调整管道位置，减少由于安装误差产生的对泵管嘴的附加力。 3）当泵与设备连接的管道较短，两者又不是同一基础时，连接管道应有一定的柔性，或加金属软管以补偿基础的不均匀沉降。 4）吸入和排出管路的直径不应小于泵的入口和出口直径。 5）泵的吸入管道应满足泵所需净正吸入压头（NPSH），管道尽可能短和少拐弯。当管道长度超过设备和泵之间的距离时，应请工艺系统进行核算。 6）为防止泵产生气蚀，从设备到泵的入口管嘴管道标高应逐
步下降，中间不应出现U 形和！形，当不能避免时，应在高点加放气阀，低点加排液阀。 7）离心泵泵入口前直管段长度不应小于入口直径的3D. 8）对于双吸入泵，为避免双向吸入不均引起离心泵气蚀，双吸入管要对称布置，以保证两边流量分配均匀。 9）往复泵的泵端和驱动端的管道布置不应妨碍活塞及拉杆的拆卸和检修。 2泵的辅助管路设置 1）暖泵管道：当离心泵输送物料温度超过200 ℃，需设置暖泵管道，使少量物料由操作泵的排出管道引至备用泵出口，然后流经备用泵，回至泵入口，使备用泵处于热备状态，便于启动。 2）防凝管道：对于常温下易凝介质的泵应设DN20 25 的防冻管，设置方式同暖泵管道。 3）平衡管道：介质在泵入口处易发生气化时，可在泵入口管嘴与泵入口切断阀之间设置一根可返回吸入侧上游设备气相空间的
平衡管，使产生的气体回流，避免泵产生气蚀，平衡管上应设置切断阀。 4）最小回流管道：为防止离心泵在低于泵的最小流量运转，应设置泵最小回流管道，使一部分流体从泵排出口返回至泵吸入口端的容器，以保证泵的流量。 3泵典型配管示例 3.1 侧进型注意事项： （1）泵入口的偏心异径管应为顶平，以防形成气囊，集气引起泵气蚀。 （2）泵入口支架应为导向可调支架，以防由于安装误差给泵造成过大应力。 （3）注意泵入口过滤器的抽芯空间，若垂直向下抽芯空间不足，可选择斜向下45#安装或采用角式过滤器。 3.2 顶进型注意事项：
水泵扬程的计算方法 1.水泵扬程简易估算法 暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）： Hmax=△P1+△P2+0.05L (1+K) △P1为冷水机组蒸发器的水压降。 △P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。 L为该最不利环路的管长 K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6 2.冷冻水泵扬程实用估算方法 这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。 2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。 3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在20~50kPa范围内。 4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。 根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程： 1.冷水机组阻力：取80 kPa（8m水柱）；
一：产品概述： IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。供输送80℃以下的清水及物理和化学性质类似清水的液体之用。 IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。 水泵特点： · 结构简单性能可靠使用维修方便 · 体积小重量轻 · 抗汽蚀性能好 · 电耗低 · 根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均 向国际标准靠拢，达到国际先进水平。是全国推广节能泵类产品 二：结构说明： · 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固 件等均能互换；全系列泵的悬架也只有四种 · 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路 · 悬架内装有两个球轴承，用机械油或润滑脂润滑 · 泵通过弹性联轴器由电动机直接驱动 三：性能参数： · 口径：32～200mm · 流量：3.5～460m3/h · 扬程：2～133m · 转速：1450/2900r/min；最高转速为3500r/min，用于60周波电源时，叶轮直径有所减少 · 温度：≤80℃ · 电压：380 V · 工作压力：允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa 型号说明： 性能参数: 型号 流量 (m3/h) 扬程 (m) 转速 (r/min) 电机功率 (kw) 口径(mm) 吸入排出 IS50-32-125 12.5 20 2900 2.2 50 32 6.3 5 1450 0.55 50 32
IS50-32-160 12.5 32 2900 3 50 32 6.3 8 1450 0.55 50 32 IS50-32-200 12.5 50 2900 5.5 50 32 6.3 12.5 1450 0.75 50 32 IS50-32-250 12.5 80 2900 11 50 32 6.3 20 1450 1.5 50 32 IS65-50-125 25 20 2900 3 65 50 12.5 5 1450 0.55 65 50 IS65-50-160 25 32 2900 5.5 65 50 12.5 8 1450 0.75 65 50 IS65-40-200 25 50 2900 7.5 65 40 12.5 12。5 1450 1.1 65 40 IS65-40-250 25 80 2900 15 65 40 12.5 20 1450 2.2 65 40 IS65-40-315 25 125 2900 30 65 40 12.5 32 1450 4 65 40 IS80-65-125 50 20 2900 5.5 80 65 25 5 1450 0.75 80 65 IS80-65-160 50 32 2900 7.5 80 65 25 8 1450 1.5 80 65 IS80-50-200 50 50 2900 15 80 50 25 12。5 1450 2.2 80 50 IS80-50-250 50 80 2900 22 80 50 25 20 1450 3 80 50 IS80-50-315 50 125 2900 37 80 50 25 32 1450 5.5 80 50 IS100-80-125 100 20 2900 11 100 80 50 5 1450 1.5 100 80 IS100-80-160 100 32 2900 15 100 80 50 8 1450 2.2 100 80 IS100-65-200 100 50 2900 22 100 65
