1天线
1.1 天线的作用与地位
无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。
*电磁波的辐射
导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。必须指出，当导线的长度L 远小于波长λ时，辐射很微弱；导线的长度L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。
1.2 对称振子
对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2a 。另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子，见图1.2 b。
1.3 天线方向性的讨论
1.3.1 天线方向性
发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。垂直放置的半波对称振子具有平放的“面包圈” 形的立体方向图（图1.3.1 a）。立体方向图虽然立体感强，但绘制困难，图1.3.1 b 与图1.3.1 c 给出了它的两个主平面方向图，平面方向图描述天线在某指定平面上的方向性。从图1.3.1 b 可以看出，在振子的轴线方向上辐射为零，最大辐射方向在水平面上；而从图1.3.1 c 可以看出，在水平面上各个方向上的辐射一样大。
1.3.2 天线方向性增强
若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈”，把信号进一步集中到在水平面方向上。
下图是4 个半波振子沿垂线上下排列成一个垂直四元阵时的立体方向图和垂直面方向图。
也可以利用反射板可把辐射能控制到单侧方向，平面反射板放在阵列的一边构成扇形区覆盖天线。下面的水平面方向图说明了反射面的作用------反射面把功率反射到单侧方向，提高了增益。
抛物反射面的使用，更能使天线的辐射，像光学中的探照灯那样，把能量集中到一个小立体角内，从而获得很高的增益。不言而喻，抛物面天线的构成包括两个基本要素：抛物反射面和放置在抛物面焦点上的辐射源。
1.3.3 增益
增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G = 13dB= 20 的某定向天线作为发射天线时，输入功率只需100 / 20= 5W 。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为
G=8.15dBi （ dBi 这个单位表示比较对象是各向均匀辐射的理想点源）。
如果以半波对称振子作比较对象，其增益的单位是dBd。
半波对称振子的增益为G=0dBd（因为是自己跟自己比，比值为1，取对数得零值。）垂直四元阵，其增益约为G=8.15–2.15=6dBd。
1.3.4 波瓣宽度
方向图通常都有两个或多个瓣，其中辐射强度最大的瓣称为主瓣，其余的瓣称为副瓣或旁瓣。参见图1.3.4 a ，在主瓣最大辐射方向两侧，辐射强度降低3 dB（功率密度降低一半）的两点间的夹角定义为波瓣宽度（又称波束宽度或主瓣宽度或半功率角）。波瓣宽度越窄，方向性越好，作用距离越远，抗干扰能力越强。
还有一种波瓣宽度，即10dB 波瓣宽度，顾名思义它是方向图中辐射强度降低10dB （功率密度降至十分之一）的两个点间的夹角，见图1.3.4 b。
1.3.5 前后比
方向图中，前后瓣最大值之比称为前后比，记为F / B 。前后比越大，天线的后向辐射（或接收）越小。前后比F / B 的计算十分简单------
F / B = 10 Lg {（前向功率密度）/（后向功率密度）}
对天线的前后比F / B 有要求时，其典型值为（18 ~30）dB，特殊情况下则要求达（35 ~ 40）dB。
1.3.6 天线增益的若干近似计算式
1）天线主瓣宽度越窄，增益越高。对于一般天线，可用下式估算其增益：
G（dBi）= 10 Lg { 32000 / （203dB，E ×203dB，H ）}
式中， 203dB，E 与203dB，H 分别为天线在两个主平面上的波瓣宽度；
32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：
G（dB i）=10 Lg { 4.5 ×（ D / λ0 ）2}
式中，D 为抛物面直径；
λ0 为中心工作波长；
4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式
G（ dBi ）= 10 Lg { 2 L / λ0 }
式中，L 为天线长度；
λ0 为中心工作波长；
1.3.7 上旁瓣抑制
对于基站天线，人们常常要求它的垂直面（即俯仰面）方向图中，主瓣上方第一旁瓣尽可能弱一些。这就是所谓的上旁瓣抑制。基站的服务对象是地面上的移动电话用户，指向天空的辐射是毫无意义的。
1.3.8 天线的下倾
为使主波瓣指向地面，安置时需要将天线适度下倾。
1 2 3
一般成品螺旋天线都用导电性能良好的金属线绕成并密封好,其工作原理下： 图1 所示一般天线结构示意图。D是螺旋天线直径，L是螺旋天线长度，ρ是螺距，Ⅰ、Ⅱ是螺旋线上相对应两点。 一般可以认为，电磁波沿金属螺旋线以光速C作匀速运动。 从Ⅰ点到Ⅱ点即进行一个螺旋，所需时间为 t = πD/C 而对螺旋天线而言，其轴向电磁波只运动行进了一个螺距ρ，其轴向等效速率 υ=ρ/t =ρ/C (πD) 这种关系也可用图2形式解释。由图2可知： υ=Csinθ=Cρ/（πD）≤C 由上式可以看出，υ总是小于等于C的。故螺旋天线能使电磁波运动速度减慢，是一个慢波系统，其等效波长λ等效小于工作波长λ。对于螺旋天线而言，应谐振于其1/4等效波长，因而能缩短螺旋天线的几何长度。 对于工作于一定中心频率的通讯机来说，其所需绕的线圈数N可以由下式近似算出：
螺距：υ=L/N 所需金属线长度：ι=NπD 对于一般通讯机可取 L=20~40cm D=10~20mm 下表是对一些常用频率螺旋天线的设计实例，其他频率也可类似设计。 f是工作中心频率； D是螺旋天线直径； L是螺旋天线长度； N是螺旋圈数； ι是所需金属线长度。 以上N、ρ为了实际制作需要均取近似值。 制作时可用直径0.5~1.5mm漆包线或镀银铜线或铝线在直径为D的有机玻璃或其他绝缘材料上绕制，并在棒的两头打上小孔，以利于固定金属线；在棒的底端焊上较粗的金属杆或插头固定在棒上，以利于与机器连接；整个螺旋天线的外面可用橡胶管或其他材料套封，并在顶端盖上橡皮帽或用其他材料密封，这样既美观大方，又防雨防蚀，经久耐用。如果没有上述金属丝，也可采用多股细绝缘导线代替，效果相同，只是绕制时固定较为困难。 以上螺旋天线也可用于各种小型遥控设备及其他类似机器上。 为了比较慢波天线与常规拉杆天线的不同，说明慢波天线尺寸较小的优点，我们可对拉杆天线作一计算。 设定参数如下：
手机内置天线慎用FPC 目前，研发和生产的手机内置天线绝大多数是由金属弹片和塑料支架组成。此种结构形式可以保证安装可靠、天线性能稳定。其缺点是： 需要开发和制作五金及塑料模具，制作周期长，费用较高。制作一套连续冲五金模具最快也要五至六天，制作一套塑胶模具最快也要六至七天。通常情况，一套五金加塑胶模具总费用在万元以上。为了缩短研发周期，规避产品研发失败而产生的模具费用损失，人们尝试用FPC（柔性线路板）代替五金弹片甚至代替天线支架，取消传统的热熔工艺，用不干胶直接粘在手机外壳（或天线支架）上。此种简单、快捷的天线生产工艺到底怎样呢？ 近年来，我们总计生产了几十套FPC天线，根据我们对此种天线质量的分析和对最早使用该种天线的手机生产商调查，我们的结论是： 使用FPC粘到手机外壳（或支架）的天线，存在一定质量隐患。每家FPC 厂都是用生产普通线路板的流程来生产天线，从FPC投料到天线出厂检验很难做到像五金和塑料天线一样规范化操作，生产标准、生产工艺无法控制，更难保证各批次性能一致。如果确实需要使用FPC则必须在设计、生产和检验中应该注意如下问题： （一）在FPC天线中不干胶是重要固定材料，优良的永久性粘胶剂、合适的粘贴工艺是该天线质量的重要保证。然而，天线厂对于选用良好不干胶、不干胶的成分合成、不干胶的使用方法等了解甚少，或者可说是束手无策，形成完全依赖FPC线路板厂，失去质量控制，这种状态必须改变。 1。不同的被粘贴物表面对粘贴影响很大，粗燥的被粘贴物表面就需要粘度较强的粘胶剂，不然天线容易翘起即粘性不如人意。 2。被粘贴表面有平面和曲面之分，如果天线设计具有一定弧度则必须具有很强的粘合力。 3。FPC基材的柔性对于不干胶的粘合非常重要，特别是天线弧度较大时则必须有很好的柔性，否则，这款天线在短期内就会发生性能变化。较薄的基材有较好的柔性，然而这与天线性能存在矛盾。
无线无线路由器单天线、双天线、三天线等多天线对无线信号强度、范围的影响是否有增强 用事实拆穿双天线成倍增益的神话 双天线只能减少覆盖范围内的盲点 先看总结： 性能的区别主要来自芯片而不是品牌 这次参加横评的产品一共14款，但他们的芯片只有4种，而使用相同芯片的产品在性能上的差距根本不大，所以购买前了解产品的芯片组是一个重要环节。当然也不是说要放弃品牌的概念，各个品牌对产品质量的控制还是不一样，这也会让产品造成很大的差异（主要体现在产品质量）。 现阶段802.11N无线路由器已大幅度超越54M 从54M到11N，经历了好几年的时间，不过这次横评我们看到了11N的优势，看到了希望。实际测试表明，11N产品在产品整体性能上高出54M很多，速度、覆盖都有了质的飞跃。
天线根数与速度没关系 虽然这次评测分了两个组，双天线和多天线，但测试结果说明单从速度上来讲，双天线与三天线区别不大。（天线原理介绍过了，和我们的实际情况是一致的。当然是同一类芯片的基础上进行比较，不同种类芯片没有可比性）但是覆盖上确实有区别，所以要购买的用户不用总是迷恋多天线，从自己的实际情况出发，一般环境双天线已经足够了。 新的功能将改善人们使用无线网络的习惯 譬如WPS快速加密这样的新功能，将会改善人们使用无线网络的习惯，按下终端和路由器上的两个键就会自动连接并加密，拒绝输入繁琐的密码，进一步降低了无线网络的门槛，让用户更轻松使用。 802.11N是构建数字家庭的主干 除了改变人们的使用习惯，802.11N的传输速率已经可以完全应付高清影片的流畅传输，而传说中的数字家庭也可以由802.11N网络担当主角，撑起整个平台：无线播放高清媒体文件、无线控制家电产品、各种终端都无线，让你的家远离布线烦恼。 目前产品单调需要更多个性化产品问世 不过话又说回来，任何东西都是需要发展的，现在11N可以算是刚刚出道，所以还有许多可以改进的地方，譬如这次评测的产品除了提供无线上网之外，附加功能都比较少，让IT产品更个性，这是一个发展方向，让看不到的无线也能多姿多彩。 802. 11N横评第一波结束更多低价产品会接踵而来 这次评测历时1个月，在测试过程中又出现了多个新品，它们没有赶上这次横评很遗憾，但是我们还有的是机会，因为低价11N时代马上就要来临了，各个品牌都会有更多更优秀的产品放出，请继续关注泡泡网无线频道，更多的精彩会接踵而来.....
天线基础知识大全 1天线1.1天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。对于众多品种的天线，进行适当的分类是必要 1天线 1.1 天线的作用与地位 无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。 *电磁波的辐射 导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。必须指出，当导线的长度L 远小于波长λ时，辐射很微弱；导线的长度L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。 1.2 对称振子 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2a 。另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子，见图1.2 b。 1.3 天线方向性的讨论
天线基本知识试题 1、天线的基本作用是什么？ 转成为自由空间的电磁波，将传输线中的高频电磁能转成为自由空间的电磁波，或反之将自由空间中的电磁波转化为传输线中的高频电磁能。因此，的电磁波转化为传输线中的高频电磁能。 2、天线的基本结构形式是什么？天线的工作带宽是如何确定的？它的物理本质是什么？ 天线的基本结构是两根长度大于波长的电流增加形成较强辐射导线天线的工作宽带是在规定的驻波比下天线的工作频带宽度决定的驻波比下天线的工作频带宽度决定的。天线的工作宽带是在规定的驻波比下天线的工作频带宽度决定的。它的物理本质是张开并且长度相当于波长的两导线载入方向相同的交变电流产生相同方向感应电动势产生较强辐射。流产生相同方向感应电动势产生较强辐射。 4、天线的极化是如何定义的？它可分为哪几种极化不同的天线？ 天线辐射的电磁场的电场方向就是天线的极化方向。可分为双极化天线，天线辐射的电磁场的电场方向就是天线的极化方向。可分为双极化天线，圆极化天线，垂直极化天线，水平极化天线，度倾斜的极化、圆极化天线，垂直极化天线，水平极化天线，+45 度倾斜的极化、-45 度倾斜的极化天线 5、天线的方向图表明了天线的什么特性？3dB 波束宽度及 10dB 波束宽度是如何定义？ 天线的方向图表明了天线的方向性的特性 3dB 天线的方向性的特性。天线的方向图表明了天线的方向性的特性。波束宽度是主瓣两半功率点度的波瓣宽度，间的夹角为 60 度的波瓣宽度，10dB 波束宽度是主瓣两半功率点间的夹角为 120 度的波瓣宽度。度的波瓣宽度。 6、为了使天线辐射的方向性更强即波束的方向图更窄，我们通常采用什么方法来改变天线辐射的方向性，它的物理原理是什么？ 一般说来，为了使天线辐射的方向性更强即波束的方向图更窄，一般说来，为了使天线辐射的方向性更强即波束的方向图更窄，我们通常采用提高天线的增益来改变天线辐射的方向性，采用提高天线的增益来改变天线辐射的方向性，它的物理原理是主瓣波束宽度越窄，天线增益越高。可将对称振子组阵控制辐射能，或使用反射面等方法。越窄，天线增益越高。可将对称振子组阵控制辐射能，或使用反射面等方法。使用的是改变磁场、光反射等物理原理。使用的是改变磁场、光反射等物理原理。 7、天线的前后比是如何定义的？前后比与水平瓣宽的关系方向图中，前后瓣最大电平之比称为前后比，水平瓣宽的宽度越窄，方向图中，前后瓣最大电平之比称为前后比，水平瓣宽的宽度越窄，前后比越大。比越大。当旁瓣电平及前后比正常的情况下，当旁瓣电平及前后比正常的情况下，可用下式近似表示 8、天线的上副瓣及下副瓣的零点对网络覆盖产生什么影响？ 上副瓣零点易形成跨区干扰，下副瓣零点易形成塔下黑。上副瓣零点易形成跨区干扰，下副瓣零点易形成塔下黑。 9、什么是天线的增益？天线的增益与天线的水平波束宽度及垂直波束宽度有什么关系？在移动通信应用中，天线的增益越高越好，这句话对吗？ 天线的增益是指在输入功率相等的条件下，天线的增益是指在输入功率相等的条件下，实际天线与理想天线的辐射单元在空间同一点处所产生的场强的平方之比及功率比。元在空间同一点处所产生的场强的平方之比及功率比。增益了垂直面上的覆盖的边界，影响着信号穿透建筑物时衰减的变化。增益一般与天线方向图有关，的边界，影响着信号穿
天线基础知识 1 天线 1.1 天线的作用与地位 无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。 *电磁波的辐射 导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图 1.1 b 所示，电场就散播在周围空间，因而辐射增强。必须指出，当导线的长度 L 远小于波长λ 时，辐射很微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。 图1.1 a 图1.1 b 1.2 对称振子 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子, 见图1.2 a。另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子, 见图1.2 b。
手机天线的基本参数 1，VSWR 驻波比 V oltage standing wave ratio. Measures the peak to peak voltage on the input transmission line.一般高频传输线上都是行驻波。电压驻波比是指传输线线相邻的电压振幅最大值和电压振幅最小值的绝对值的比值。 行波无反射状态，VSWR=1，为最佳情况。全反射状态，VSWR为无穷大。对于天线而言，我们希望反射的能量越少越好，那么就用驻波比来表示反射的多少，尽量接近1为最佳。VSWR=(1+反射系数)/（1-反射系数）。驻波比越小越好，表示反射系数越小越好。 驻波比反映了天馈系统的匹配情况。它是以天线作为发射天线时发射出去和反射回来的能量（对于天线而言，重点强调的是能量关系，而不像传输线那样强调的是电压之间的关系）的比来衡量天线性能的。驻波比是由天馈系统的阻抗决定的。天线的阻抗与馈线的阻抗与接收机的阻抗一致，驻波比就小。驻波比高的天馈系统，信号在馈线中的损失很大。驻波比跟反射系数，也可以说的回波损耗是成正比的，回波损耗强调能量关系。来自网络，仅供参考 2，Return Loss 回波损耗 The amount of power reflected by the antenna back to the generator. 回波损耗是指某一点（对于手机天线而言是指天线的馈点处）反射波的功率与入射波的功率之比的10*log值。也就是反射系数的平方的10*log值。回波损耗=10*log（反射系数平方值）。知道了驻波比，可以求出反射系数，进而就可以求出回波损耗。单位是dB，有时候回波损耗也当成是反射系数，即20*log（反射系数），由于反射系数小于1，所以回波损耗为负数。 3，Directivity 方向系数 Ratio of the power density in the direction of maximum power to the average power. 能够定量的表示天线定向辐射能力的电参数。定义：在同一距离及相同辐射功率的条件下，某天线在最大辐射方向上的辐射功率密度和无方向性天线（点源）的辐射功率密度之比。 方向系数与辐射功率在全空间的分布状态有关。要使天线的方向系数大，不仅要求主瓣窄，而且要求全空间的副瓣电平小。这个参数重点描述天线辐射性能的方向性。 方向系数的单位是dBi，理想点源天线的方向系数为10*log(1)=0dBi。一般非理想点源天线的方向系数都是大于0dBi的。 不是所有的天线都有方向性的。便携式收音机上的拉杆天线就没有方向性。偶极天线有弱的方向性，八木等定向天线可以得到较好的方向性。好的方向性意味着能够集中收集所需方向的电波，还有一个重要的能力就是能部分地减弱本地电台信号的影响。 但是定向天线并不是什么情况下都好。当没有目标而等待的时候，定向天线就有可能使你错过天线背面的信号。所以比较合理的方式，是用一个垂直天线和一付定向天线配合使用，用垂直天线等待，听到信号后，再用定向天线转过去对准了听。 对于手机天线而言，可以观察3D和2D的方向图，要求方向系数越弱越好，因为手机天线需要尽量做成全方向性（即没有方向性）的天线，而不是要求某个方向的辐射特别强。 4，Gain 增益 Directivity scaled by the efficiency of the antenna. 增益系数表示了天线的定向收益程度。定义：在同一距离及相同的输入功率的条件下，
天线基本知识 1.1 天线的作用与地位 无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。 天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。 对于众多品种的天线，进行适当的分类是必要的： 按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。 1.2 对称振子 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。 两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子, 见图1.2 a 。 另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子, 见图1.2 b 。
1.3 天线方向性的讨论 1.3.1 天线方向性 发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。垂直放置的半波对称振子具有平放的“面包圈”形的立体方向图（图1.3.1 a）。立体方向图虽然立体感强，但绘制困难，图1.3.1 b 与图1.3.1 c 给出了它的两个主平面方向图，平面方向图描述天线在某指定平面上的方向性。从图 1.3.1 b 可以看出，在振子的轴线方向上辐射为零，最大辐射方向在水平面上；而从图1.3.1 c 可以看出，在水平面上各个方向上的辐射一样大。 1.3.2 天线方向性增强
天线的作用与地位 无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。 天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。 对于众多品种的天线，进行适当的分类是必要的： 按用途分类：可分为通信天线、电视天线、雷达天线等； 按工作频段分类：可分为短波天线、超短波天线、微波天线等； 按方向性分类：可分为全向天线、定向天线等； 按外形分类：可分为线状天线、面状天线等。 电磁波的辐射 导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。 必须指出，当导线的长度 L 远小于波长λ时，辐射很微
弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。 对称振子 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。 两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2a。 另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子，见图1.2 b 。
3G、GPRS、天线等基础知识 3G是英文3rd Generation的缩写，指第三代移动通信技术。相对第一代模拟制式手机(1G)和第二代GSM、TDMA等数字手机(2G)，第三代手机一般地讲，是指将无线通信与国际互联网等多媒体通信结合的新一代移动通信系统。它能够处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务。为了提供这种服务，无线网络必须能够支持不同的数据传输速度，也就是说在室内、室外和行车的环境中能够分别支持至少2Mbps(兆字节／每秒)、384kbps(千字节／每秒)以及144kbps的传输速度。 3G的技术标准 国际电信联盟(ITU)在2000年5月确定W-CDMA、CDMA2000和TDS-CDMA三大主流无线接口标准，写入3G技术指导性文件《2000年国际移动通讯计划》(简称IMT-2000)。 W-CDMA 即WidebandCDMA，也称为CDMADirectSpread，意为宽频分码多重存取，其支持者主要是以GSM系统为主的欧洲厂商，日本公司也或多或少参与其中，包括欧美的爱立信、阿尔卡特、诺基亚、朗讯、北电，以及日本的NTT、富士通、夏普等厂商。这套系统能够架设在现有的GSM网络上，对于系统提供商而言可以较轻易地过渡，而GSM系统相当普及的亚洲对这套新技术的接受度预料会相当高。因此W-CDMA 具有先天的市场优势。 CDMA2000 CDMA2000也称为CDMA Multi-Carrier，由美国高通北美公司为主导提出，摩托罗拉、Lucent和后来加入的韩国三星都有参与，韩国现在成为该标准的主导者。这套系统是从窄频CDMA One数字标准衍生出来的，可以从原有的CDMA One结构直接升级到3G，建设成本低廉。但目前使用CDMA的地区只有日、韩和北美，所以CDMA2000的支持者不如W-CDMA多。不过CDMA2000的研发技术却是目前各标准中进度最快的，许多3G手机已经率先面世。 TD-SCDMA 该标准是由中国大陆独自制定的3G标准，1999年6月29日，中国原邮电部电信科学技术研究院(大唐电信)向ITU提出。该标准将智能无线、同步CDMA和软件无线电等当今国际领先技术融于其中，在频谱利用率、对业务支持具有灵活性、频率灵活性及成本等方面的独特优势。另外，由于中国内的庞大的市场，该标准受到各大主要电信设备厂商的重视，全球一半以上的设备厂商都宣布可以支持TD-SCDMA 标准。它采用了智能天线、联合检测、接力切换、同步CDMA、软件无线电、低码片速率、多时隙、可变扩频系统、自适应功率调整等技术。 GPRS（General Packet Radio Service，通用无线分组业务）GPRS（General Packet Radio Service，通用无线分组业务）作为第二代移动通信技术GSM向第三代移动通信（3G）的过渡技术，是由英国BT Cellnet公司早在1993年提出的，是GSM Phase2+ (1997年)规范实现的内容之一，是一种基于GSM的移动分组数据业务，面向用户提供移动分组的IP或者X.25连接。GPRS在现有的GSM网络基础上叠加了一个新的网络，同时在网络上增加一些硬件设备和软件升级，形成了一个新的网络逻辑实体，提供端到端的、广域的无线IP连接。通俗地讲，GPRS是一项高速数据处理的科技，它以分组交换技术为基础，用户通过GPRS可以在移动状态下使用各种高速数据业务，包括收发E-mail、进行Internet浏览等。---- GPRS是一种新的GSM数据业务，在移动用户和数据网络之间提供一种连接，给移动用户提供高速无线IP和X.25服务。GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用。GPRS技术160Kbps的极速传送几乎能让无线上网达到公网ISDN的效果，实现"随身'携带'互联网"。使用GPRS，数据实现分组发送和接收，用户永远在线且按流量、时间计费，迅速降低了服务成本。 wlmGPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有的GSM系统上发展出来的一种新的分组数据承载业务。GPRS与现有的GSM语音系统最根本的区别是，GSM是一种
一. 方向性系数： 物理意义：方向图函数E(,)θφ或f (,)θφ表示了离辐射源相同距离上各点在各个方向上辐射场的相对大小，它不能明确表示天线辐射能量在某个特定方向上集中的程度，因而必须引进方向性系数这一指标参数。方向性系数是用来表征天线辐射能量集中程度的一个参数。 定义1：在相同辐射功率r r P P =o 情况下，某天线在给定方向i i (,)θφ的辐射强度i i U(,)θφ与理想点源天线在同一方向的辐射强度U o 之比，即 2220 4r r i i i i i P i i P i i U(,) f (,) D(,)U f (,)sin d d ππ θφπθφθφθφθθφ == ?? o o @ 定义2：在给定方向i i (,)θφ产生相同电场强度M E E =o 下，理想点源天线的辐射功率r P o 与某天线辐射功率r P 之比。即： 2220 4M r i i i i r i i i E E P f (,) D(,)P f (,)sin d d πθφθφθφθθφ == ?? o o @ 图0：两种条件下的某天线方向图和理想点源方向图 一般方向性系数我们都是指最大波束(,)θφo o 处的方向性系数（是否可以这么理解，工程上主要考虑最大波束方向上的能量集中的程度），则最大波束处的方向性系数可以表示为： 20000220 4f (,) D(,)f (,)sin d d ππ πθφθφθφθθφ = ?? 方向性系数表示无量纲的量，工程上一般采用分贝表示： 10dB D (,)lg D(,)θφθφ=o o o o 方向性系数两种定义的物理解释： 前面已经提到，天线的方向性系数是用来表征天线辐射能量集中程度的一个参数，对于最大辐射方向上的方向性系数D(,)θφo o 来说，其值愈大，天线的能量辐射就愈集中，定向性能就愈强。下面针对方向性系数的两种定义方法用图解来说明。图0所示为方向性系数的 两种定义方法对应的两种条件下某天线和理想点源天线的方向图。在相同辐射功率条件下，

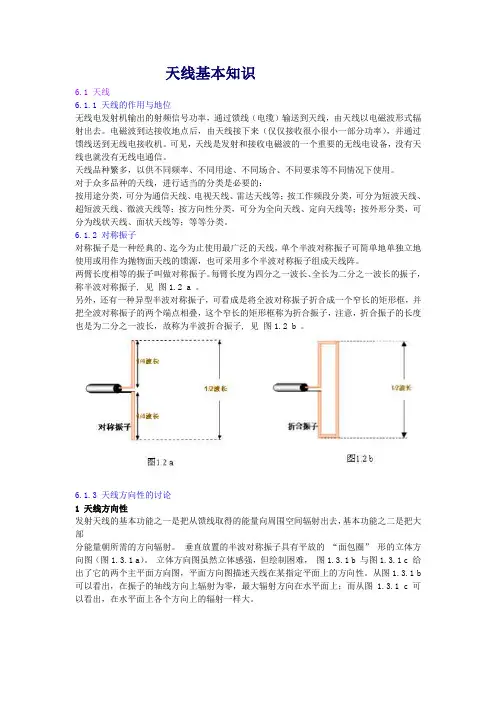

天线基本知识 6.1 天线 6.1.1 天线的作用与地位 无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。 天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。 对于众多品种的天线，进行适当的分类是必要的： 按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。 6.1.2 对称振子 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。 两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子, 见图1.2 a 。 另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子, 见图1.2 b 。 6.1.3 天线方向性的讨论 1 天线方向性 发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部 分能量朝所需的方向辐射。垂直放置的半波对称振子具有平放的“面包圈” 形的立体方向图（图1.3.1 a）。立体方向图虽然立体感强，但绘制困难，图1.3.1 b 与图1.3.1 c 给出了它的两个主平面方向图，平面方向图描述天线在某指定平面上的方向性。从图1.3.1 b 可以看出，在振子的轴线方向上辐射为零，最大辐射方向在水平面上；而从图1.3.1 c 可以看出，在水平面上各个方向上的辐射一样大。
手机天线设计基础 1.天线基本知识 2.网络分析仪，暗室和200的使用 3.研发流程图 4.新到手机的处理 5.治具的制作 6.天线的调试(以为例) 7.数据报告和承认书 8.线圈的打样和承认 9.试生产
1.天线基本知识 1.1 天线的定义： 引用国际上官方的定义如下： : a 。 也就是说：天线就是发射或接收系统中设计用来辐射或接收电磁波的那部分。 1.2 天线的分类： 按外观分类：外置式和内置式。 按结构分类：固定式(内外模)，组装式(主体)，内模等。 按频段分类：450，(824-849)，(880-960)，(1710-1880)，(1895-1918)，(1850-1990)，3G(1920-2170)，(2450)。 1.3 天线的频段 当今移动通信系统主要有如下的工作频段，请见下表： 内工作的，天线的频带宽度有两种不同的定义 一种是指，在驻波比≤1.5条件下，天线的工作频带宽度； 一种是指，天线增益下降3范围内的频带宽度。 在移动通信系统中，通常是按照前一种定义的。具体的说，天线的频带宽度就是天线的驻波比不超过1.5时，天线的工作频率范围。 一般来说，在工作频带宽度内的各个频点上，天线性能是有差异的，但这种差异造成的性能下降是可以接受的。 1.4 天线的性能参数 目前天线的测试参数主要有：反射损耗( )，驻波()， 增益()，，灵敏度，效率，。而我公司目前能提供的有反射损耗，驻波，增
益，和灵敏度。 1.4.1 反射损耗 当馈线和天线匹配时，馈线上没有反射波，只有入射波，即馈线上传输的只有向天线方向行进的波。这时，馈线上各处的电压幅度与电流幅度都相等，馈线上任意一点的阻抗都等于它的特性阻抗。 而当天线和馈线不匹配时，也就是天线阻抗不等于馈线特性阻抗时，负载就只能吸收馈线上传输的部分高频能量，而不能全部吸收，未被吸收的那部分能量将反射回去形成反射波。 10() 1.4.2 驻波 在不匹配的情况下，馈线上同时存在入射波和反射波。在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅，形成波腹；而在入射波 反射波相位相反的地方电压振幅相减为最小电压振幅，形成波节。其他各 点的振幅值则介于波腹和波节之间。这种合成波成为行驻波。 越大，反射越大，匹配越差。 反射损耗和驻波的换算关系如下： 20[(1)/(1)]
RFID天线基础知识 一、RFID系统组成 二、天线基础知识 2010-05-13 alay 2010-5-13
一、RFID系统的基本组成部分 v最基本的RFID系统由三部分组成： v标签(Tag)：由耦合组件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象； v阅读器(Reader)：读取(有时还可以写入)标签信息的设备，可设计为手持式或固定式； v天线(Antenna)：在标签和读取器间传递射频信号。 2010-5-13
RFID无线识别电子标签基础介绍v无线射频识别技术（Radio Frequency Idenfication，RFID）是一种非接触的自动识别技术，其基本原理是利用射频信号和空间耦合（电感或电磁耦合）或雷达反射的传输特性，实现对被识别物体的自动识别。 2010-5-13
v RFID系统至少包含电子标签和阅读器两部分。电子标签是射频识别系统的数据载体，电子标签由标签天线和标签专用芯片组成。依据电子标签供电方式的不同，电子标签可以分为有源电子标签(Active tag)、无源电子标签(Passive tag)和半无源电子标签(Semi—passive tag)。有源电子标签内装有电池，无源射频标签没有内装电池，半无源电子标签(Semi—passive tag)部分依靠电池工作。 2010-5-13
v电子标签依据频率的不同可分为低频电子标 签、高频电子标签、超高频电子标签和微波 电子标签。依据封装形式的不同可分为信用 卡标签、线形标签、纸状标签、玻璃管标签、圆形标签及特殊用途的异形标签等。 v RFID阅读器（读写器）通过天线与RFID电 子标签进行无线通信，可以实现对标签识别 码和内存数据的读出或写入操作。典型的阅 读器包含有高频模块(发送器和接收器)、控 制单元以及阅读器天线。 2010-5-13
一些天线基本知识 一、电磁波产生的基本原理 按照麦克斯韦电磁场理论，变化的电场在其周围空间要产生变化的磁场，而变化的磁场又要产生变化的电场。这样，变化的电场和变化的磁场之间相互依赖，相互激发，交替产生，并以一定速度由近及远地在空间传播出去。 周期性变化的磁场激发周期性变化的电场，周期性变化的电场激发周期性变化的磁场。 电磁波不同于机械波，它的传播不需要依赖任何弹性介质，它只靠“变化电场产生变化磁场，变化磁场产生变化电场”的机理来传播。 当电磁波频率较低时，主要籍由有形的导电体才能传递；当频率逐渐提高时，电磁波就会外溢到导体之外，不需要介质也能向外传递能量，这就是一种辐射。在低频的电振荡中，磁电之间的相互变化比较缓慢，其能量几乎全部反回原电路而没有能量辐射出去。然而，在高频率的电振荡中，磁电互变甚快，能量不可能反回原振荡电路，于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去。 根据以上的理论，每一段流过高频电流的导线都会有电磁辐射。有的导线用作传输，就不希望有太多的电磁辐射损耗能量；有的导线用作天线，就希望能尽可能地将能量转化为电磁波发射出去。于是就有了传输线和天线。无论是天线还是传输线，都是电磁波理论或麦克斯韦方程在不同情况下的应用。 对于传输线，这种导线的结构应该能传递电磁能量，而不会向外辐射；对于天线，这种导线的结构应该能尽可能将电磁能量传递出去。不同形状、尺寸的导线在发射和接收某一频率的无线电信号时，效率相差很多，因此要取得理想的通信效果，必须采用适当的天线才行！研究什么样结构的导线能够实现高效的发射和接收，也就形成了天线这门学问。
高频电磁波在空中传播，如遇着导体，就会发生感应作用，在导体内产生高频电流，使我们可以用导线接收来自远处的无线电信号。 二、天线 在无线通信系统中，需要将来自发射机的导波能量转变为无线电波，或者将无线电波转换为导波能量，用来辐射和接收无线电波的装置称为天线。发射机所产生的已调制的高频电流能量（或导波能量）经馈线传输到发射天线，通过天线将转换为某种极化的电磁波能量，并向所需方向出去。到达接收点后，接收天线将来自空间特定方向的某种极化的电磁波能量又转换为已调制的高频电流能量，经馈线输送到接收机输入端。 综上所述，天线应有以下功能： １．天线应能将导波能量尽可能多地转变为电磁波能量。这首先要求天线是一个良好的电磁开放系统，其次要求天线与发射机或接收机匹配。 ２．天线应使电磁波尽可能集中于确定的方向上，或对确定方向的来波最大限度的接受，即方向具有方向性。 ３．天线应能发射或接收规定极化的电磁波，即天线有适当的极化。 ４．天线应有足够的工作频带。 这四点是天线最基本的功能，据此可定义若干参数作为设计和评价天线的依据。 把天线和发射机或接收机连接起来的系统称为馈线系统。馈线的形式随频率的不同而分为又导线传输线、同轴线传输线、波导或微带线等。所以，所谓馈线，实际上就是传输线。 天线的电参数 天线的基本功能就是能量转换和定向辐射，所谓天线的电参数，就是能定量表征其能量转换和定向辐射能力的量。 1. 天线的方向性
一问：天线对周围环境要求有哪些？ 答：天线附近放置带有金属材料等物体时，不仅缩小了天线的实际使用空间，导致带宽的下降，而且增加了损耗电阻，造成辐射效率降低，从而导致天线性能的急剧恶化。所以设计好一个好的天线需注意： a. 天线与电池的最小距离为10mm； b.天线应远离以下金属物体，保持6mm以上间距，并要求金属物体能尽量的接地或预留电路，比如马达，speak、receive等较大金属； c. 天线投影区的塑料盖内侧和后侧最好不使用有金属成分的喷漆，或者使用金属含量最少的喷漆； d.手机内的软排线应与天线保持6毫米距离。排线不能过长，最好能在排线的两面凃上屏蔽层； e.带TP的机子，在天线的投影区范围内TP不可有走线；（后方带图说明） f.天线下方尽量减少元件，特别是较高的元件。天线下放置元件的面积最多不超过30％，最高元器件与天线的间距最少要确保为2mm； g.从射频测试口到天线馈点的引线的阻抗保持在50 欧姆； 以上这些都是针对一些比较常用具体的东西，并无法将所有的东西包括进去，设计的时候得奔着下面两个规律去： 1、远离会向外辐射高频电磁波的器件。（例如：电机，电源模组、传输高频信号的排线） 2、远离会吸收电磁波的物体或器件。（独立的金属、各种排线、金属涂层、金属壳等）
上方是2款TP的背面图，看到玻璃边框的那圈米黄色的东西了吗，这些就是TP汇聚的走线。 上图框中的地方汇聚的线路占用的地方很宽，如果这部分地区恰好是预留给天线的位置，那么就会对天线的性能造成非常大的影响。 所以在平板设计之初一定要注意TP的问题，与TP供应商说明好，预留天线的位置不要有线路。 二问：不同频段天线需要多大面积呢？ 答：天线的空间和性能： 频段所需空间可能达到的性 能（天线效 率） GSM4频镂空10mm L*W*H=50*7mm*6~8mm Eff≈40%

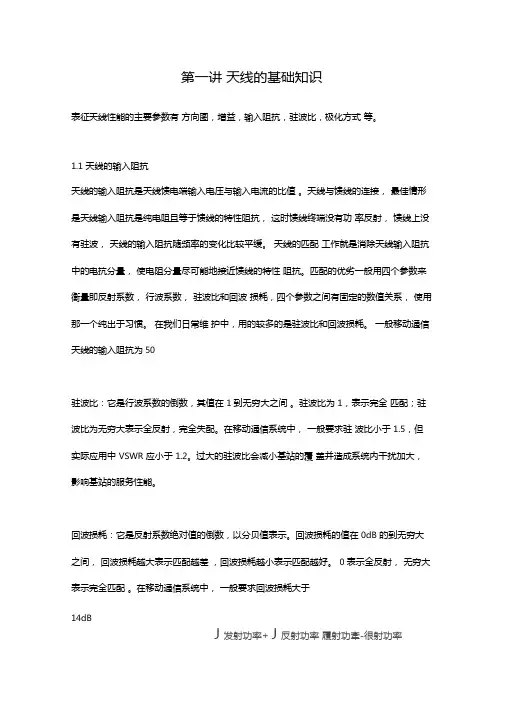

第一讲天线的基础知识 表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。 1.1 天线的输入阻抗 天线的输入阻抗是天线馈电端输入电压与输入电流的比值。天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。在我们日常维护中，用的较多的是驻波比和回波损耗。一般移动通信天线的输入阻抗为50Ω。 驻波比：它是行波系数的倒数，其值在1到无穷大之间。驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。 回波损耗：它是反射系数绝对值的倒数，以分贝值表示。回波损耗的值在0dB 的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越大表示匹配越好。0表示全反射，无穷大表示完全匹配。在移动通信系统中，一般要求回波损耗大于14dB。 1.2 天线的极化方式 所谓天线的极化，就是指天线辐射时形成的电场强度方向。当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保 证了信号的有效传播。 因此，在移动通信系统中，一般均采用垂直极化的传播方式。另外，随着新技术的发展，最近又出现了一种双极化天线。就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。双极化天线组合了+45°和-45°两副极化方向相互正交的天线，并同时工作在收发双工模式下，大大节省了每个小区的天线数量；同时由于±45°为正交极化，有效保证了分集接收的良好效果。（其极化分集增益约为 5dB，比单极化天线提高约2dB。） 1.3 天线的增益
