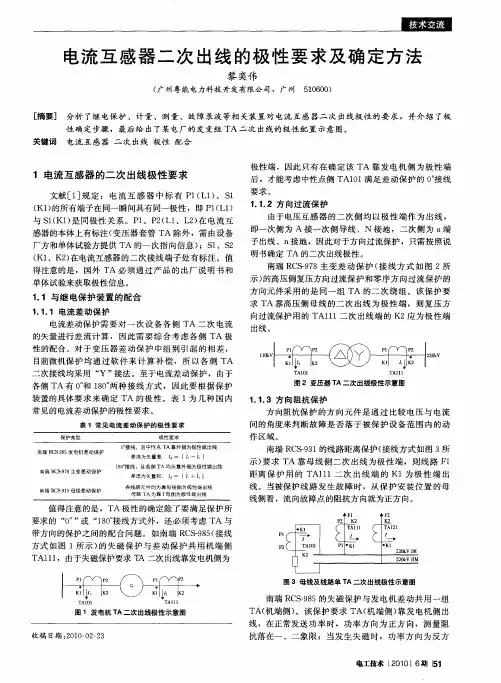

电流互感器二次出线的极性要求及确定方法
[摘要] 分析了继电保护、计量、测量、故障录波等相关装置对电流互感器二次出线极性的要求，并介绍了极性确定步骤，最后给出了某电厂的发变组TA二次出线的极性配置示意图。
关键词电流互感器二次出线极性配合
0 引言
电气二次设备，如继电保护装置、测量装置、计量装置、安全自动装置等，都需要通过电流互感器来反映一次侧电流值，从而实现保护、测量等功能。电流互感器的传递变换具有极性，其二次出线极性的确定将对相关电气二次设备功能的实现造成影响，特别是保护装置用TA 的二次出线极性出现错误时将导致保护的误动或拒动，严重时将危及一次设备乃至电网的安全。
1 电流互感器的二次出线极性要求
GB1208-2006《电流互感器》规定：电流互感器中标有P1（L1）、S1（K1）的所有端子在同一瞬间具有同一极性，即P1（L1）与S1（K1）是同极性关系。其中，P1、P2（L1、L2）在电流互感器的本体上有标注（变压器套管TA除外，需由设备厂方和单体试验方提供TA的一次指向信息）；S1、S2（K1、K2）在电流互感器的二次接线端子处有标注。值得注意的是，国外TA必须通过产品的出厂说明书和单体试验来获取极性信息。
1.1 与继电保护装置的配合
1.1.1电流差动保护
电流差动保护需要对一次设备各侧TA二次电流的矢量进行差流计算，因此需要综合考虑各侧TA极性的配合。对于变压器差动保护中组别引起的相差，目前微机保护均通过软件来计算补偿，所以各侧TA二次接线均采用“Y”接法。至于电流差动保护，由于各侧TA有0°和180°两种接线方式，因此要根据保护装置的具体要求来确定TA的极性。表1为几种国内常见的电流差动保护的极性要求。
差流为矢量差：
差流为矢量和：
值得注意的是，TA极性的确定除了要满足保护所要求的“0°”或“180°接线方式外，还必须考虑TA与带方向的保护之间的配合问题。如南瑞RCS-985（接线方式如图1所示）的失磁保护与差动保护共用机端侧TA111，由于失磁保护要求TA二次出线靠发电机侧为极性端，因此只有在确定该TA靠发电机侧为极性端后，才能考虑中性点侧TA101满足差动保护的0°接线要求。
1.1.2方向过流保护
由于电压互感器的二次侧均以极性端作为出线，即一次侧为A接一次侧导线、N接地，二次侧为a端子出线、n接地，因此对于方向过流保护，只需按照说明书确定TA的二次出线极性。
谈谈对于极性与方向保护的理解 以电流互感器为例,我们常说要以减极性方式接线,为什么要这样规定呢？ 所谓减极性接线就就是在某一个瞬间(因为交流电方向随着时间变化,但某一个时刻还就是具备明确的方向性的)电流互感器一次侧感受到的电流方向如果就是流入,那么二次侧应该就是流出;一次侧如果就是流出,那么二次侧就就是流入。 为什么一次电流与二次侧电流要相反呢？ 其实这个相反就是针对电流互感器而言的,再想一想二次侧电流要接到哪个装置？保护装置！ 这样当电流互感器一次侧感受到电流流入,二次侧则流出,那么对于保护装置又就是流入了！！ 因此,减极性的接法的目的就是要保证二次设备(例如保护装置)感受到的电流方向要与一次电流方向一致！！ 减极性具体接线接线 具体来
说比方说当流变P1侧指向母线,则二次上应该将三根S1 与短接三根S2成为一根后总计4根线接入保护装置。 当流变P2侧指向母线,则二次上应该将三根S2 与短接三根S1成为一根线后总计4根线接入保护装置。 对于电压互感器而言 也存在一个极性问题,采用减极性接线的目的也就是要保证二次设备感受到的电压要与一次电压相一致。 再说说方向保护 对于方向过电流保护,一次侧感受到的电流电压之间的相位关系具有明显的规律性: 当正方向故障时一次侧电压超前电流30°左右 当反方向故障时一次侧电流超前电压150°左右(150°=180°-30°) 既然流变与压变均采用减极性接法,也就就是说它们能够原封不动地将一次侧的相位关系搬到二次侧,那么保护装置就可以利用一次侧的电流电压相位关系来对方向进行判断了！ 再想一想,如何才能够原封不动地将一次侧的电流电压关系照搬到二次侧？我们必须遵循一定的规范,这个规范就就是减极性接法！！ 如果一旦流变或压变二次接线接错了,那么保护装置判断为正方向的可
电流互感器的正确的绕线方法 互感器使用，换算公式为一次穿芯匝数 = 现有电流互感器的最高一次额定电流 / 需变换互感器的一次电流=150/5=3 匝即变 换为50/5 电流互感器，一次穿芯匝数为3 匝。可以以此推算出 最高一次额定电流，如原电流互感器的变比为50/5 穿芯匝数为3 匝，要将其变为75/5 互感器使用时，先计算出最高一次额定电流：最高一次额定电流 = 原使用中的一次电流原穿芯匝数 =503=150A, 有的电流互感器在使用中铭牌丢失了当用户负荷变卦须变换电流互感器变比时。变换为75/5 后的穿芯匝数为 150/75=2 匝即原穿芯匝数为3 匝的50/5 电流互感器变换为75/5 电流互感器用时，穿芯匝数应变为2 匝。再如原穿芯匝数4 匝的50/5 电流互感器，需变为75/5 电流互感器使用，先求出最高一次额定电流为504=200A 变换使用后的穿芯匝数应为200/75 ≈2、66 匝，实际穿芯时绕线匝数只能为整数，要么穿2 匝，要么穿3 匝。当我穿2 匝时，其一次电流已变为200/2=100A 形成了100/5 互感器，这就产生了误差，误差为(原变比 25 也就是说我若还是按75/5 变比来计算电度的话，将少计了25 电量。而当我穿3 匝时，又必将多计了用户的电量。因为其一次电流变为 200/3= 66、66A 形成了 66、6/5 互感器，误差为(15
13、33 / 13、33=0、125 即按75/5 变比计算电度时多计了 12、5 电度。所以当我不知道电流互感器的最高一次额定电 流时，不能随意的进行变比更换的否则是很有可能造成计量上的 误差的 农网改造中常用 LMZ 0、5 型低压穿芯式电流互感器， 电流互感器正确绕线及安匝换算 < 农网改造中常用 LMZ 0、5 型低压穿芯式电流互感器。但 在施工中尚有少数同志就电流互感器的一次线穿绕方法、变比与 匝数的换算问题出现错误，此愿与大家就上述问题进行讨论。 正确穿绕的方法 然后将一次线按要求从互感器的中心穿绕，注意不能以绕在 外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。 如最大变流比为150/5 电流互感器，其一次最高额定电流为150A, 首先应根据负荷的大小确定互感器的倍率。如需作为50/5 互感器来用，导线应穿绕150/50=3 匝，即内圈穿绕3 匝，此时外圈为 仅有2 匝(即不论内圈多少匝，只要你从内往外穿，那么外圈的匝数总是比内圈少1 匝的当然如果导线是从外往内穿则反之)此时若以外圈匝数计，外圈3 匝则内圈实际穿芯匝数为4 匝，变换的一 次电流为150/4= 37、5A 变成了
电流互感器极性常见的几个问题 在电力系统中，因为电流互感器极性接线错误导致保护装置误动或拒动的现象时有发生，严重影响供电系统的稳定运行。同样，电流互感器的极性接线在化工厂应用中也显得尤为重要。本文就化工厂常见的一些电流互感器极性问题进行总结，并给出相应整改措施。 标签：电流互感器；极性；保护装置；措施 1 前言 电流互感器（CT）是将一次侧大电流转换成可供计量、测量、保护等二次设备使用的二次侧电流的变流设备，还可以使二次设备与一次高压隔离。它的一次、二次绕组都是由两个端子引出，任何一侧的引出端子用错，都会使二次侧的相位变化180度，既影响继电保护装置的正确动作，也影响电力系统的在线监测及故障处理，严重时还会引起人身安全。 2 电流互感器极性 为了便于正确接线和理论分析，电流互感器的一次绕组和二次绕组的引出端子都标有极性符号。一次绕组P1为首端，P2为末端；二次绕组S1为首端，S2为末端。通常用“.”“*”等符号标记，表示同极性，即P1、S1（或P2、S2）为同名端。通常电流互感器采用减极性原则（同名端流入，同名端流出）标注，规定当一次侧电流从首端P1流入，由末端P2流出；二次侧电流从首端S1流出，末端S2端流入。 3 电流互感器极性常见的几个问题 结合本化工厂实际，保护1为南瑞RCS-9671CS变压器差动保护装置；保护2、3、4为施耐德MiCOM P140馈线管理保护装置系列下的P143装置，相间/零序过电流保护可自由设置方向；保护5为施耐德MiCOM P640 变压器保护装置系列下的P643装置。 3.1 变压器或线路差动保护CT接线 变压器或线路差动保护保护范围内两侧CT采用180度極性接线，为了满足被保护对象正常运行或区外故障时，二次侧差流近似于零，保护不会动作；区内故障时，二次侧差流近似等于两倍短路电流，保护动作。 3.2 针对35kV IV母进线和馈线（带方向） ①4#主变进线保护2所示CT极性：电流方向指向母线，为反方向动作；②4#热电站升压变高压侧后备保护4所示CT极性：电流方向指向主变，为正方向

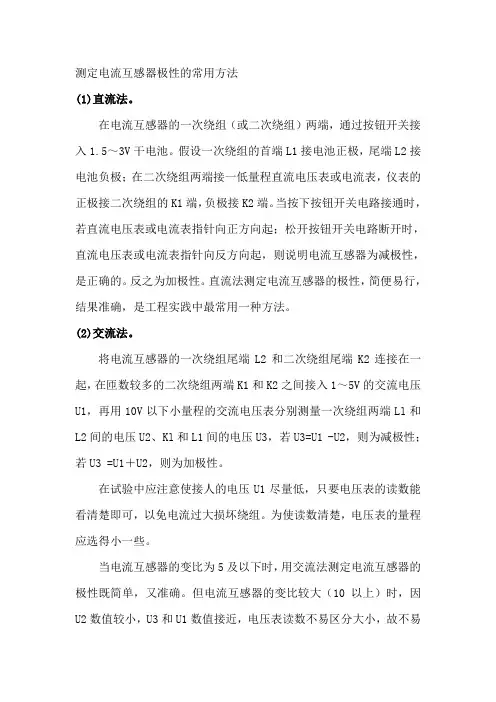

怎样测量电流互感器的极性 电流互感器在交接及大修前后应进行极性试验，以防在接线时将极性弄错，造成在继电保护回路上和计量回路中引起保护装置错误动作和不能够正确的进行测量，所以必须在投运前做极性试验。 测量电流互感器的极性的方法很多，我们在工作时常采用的有以下三种试验方法：①直流法；②交流法；③仪器法。 1直流法 见图1。用1.5～3V干电池将其正极接于互感器的一次线圈L1，L2接负极，互感器的二次侧K1接毫安表正极，负极接K2，接好线后，将K合上毫安表指针正偏，拉开后毫安表指针负偏，说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性，即L1、K1为同极性即互感器为减极性。如指针摆动与上述相反为加极性。 图1直流法测电流互感器极性 2交流法
见图2，将电流互感器一、二次线圈的L2和二次侧K2用导线连接起来， 在二次侧通以1～5V的交流电压(用小量程)，用10V以下的电压表测量U 及U3的数值如U3=U1-U2为减极性；若U3=U1+U2为加极性。 2 图2交流法测电流互感器极性 注意：在试验过程中尽量使通入电压低一些，以免电流太大损坏线圈，为了读数清楚电压表尽量选择小一些，变流比在5以下时采用交流法测量比较简单准确，对变流比超过10的互感器不要采用这种方法进行测量，因为U2的数值较小U3与U1的数值接近，电压表的读数不易区别大小，所以在测量时不好辨别，一般不宜采用此法测量极性。 3仪表法 一般的互感器校验仪都有极性指示器，在测量电流互感器误差之前仪器可预先检查极性，若指示器没有指示则说明被试电流互感器极性正确(减极性)。 高压电流互感器极性的判断

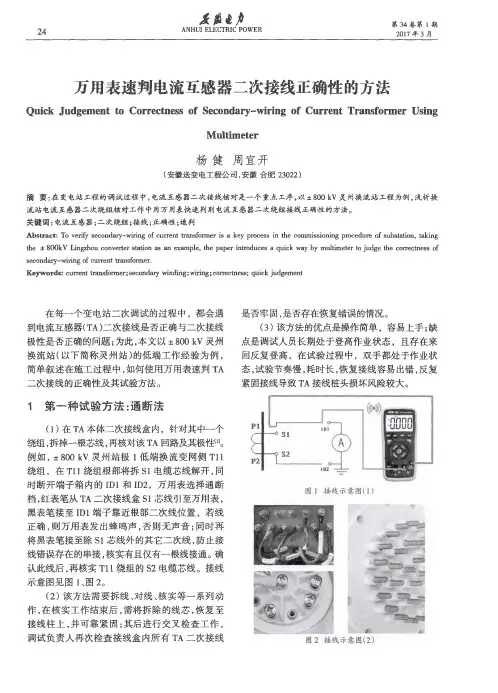

按规定电流互感器在交接及大修前后应进行极性试验，防止接线时将极性弄错，造成继电保护回路上和计量回路中的保护装置错误动作和不能正确地进行计量，因此必须在接线时做极性试验。 判断电流互感器极性的方法有三种，分别为直流法、交流法、仪器法。其中最方便、最实用的是直流法，用一只普通的1号干电池，一根0.5米长的连接线，一只指针式万用表，最好是MF-500型的，上面带有微安挡，指针偏转角度大，显示比较直观。把万用表左侧旋钮调整到A直流电流挡位，右侧旋钮调整到50微安刻度;判断极性时一般两个人一起操作，其中一个人把万用表的正极红表笔接电流互感器二次侧的S1端，负极黑表笔接S2端，另一个人把连接线一端固定在电流互感器一次侧P2端，连接线的另一端和干电池负极锌片端接触，使干电池的正极瞬间碰触电流互感器的一次侧P1端，会发现万用表指针正偏(向右偏)之后，又马上返回，这说明极性正确，为负极。然后红表笔接S2端黑表笔接S3端，或红表笔接S3端黑表笔接S4端，指针偏转情况应与上述相同;如指针
谈谈对于极性和方向保护的理解 以电流互感器为例，我们常说要以减极性方式接线，为什么要这样规定呢 所谓减极性接线就是在某一个瞬间(因为交流电方向随着时间变化，但某一个时刻还是具备明确的方向性的)电流互感器一次侧感受到的电流方向如果是流入，那么二次侧应该是流出；一次侧如果是流出，那么二次侧就是流入。 为什么一次电流和二次侧电流要相反呢 其实这个相反是针对电流互感器而言的，再想一想二次侧电流要接到哪个装置保护装置！ 这样当电流互感器一次侧感受到电流流入，二次侧则流出，那么对于保护装置又是流入了！！ 因此，减极性的接法的目的是要保证二次设备(例如保护装置)感受到的电流方向要与一次电流方向一致！！ 减极性具体接线接线 具体来
说比方说当流变P1侧指向母线，则二次上应该将三根S1 和短接三根S2成为一根后总计4根线接入保护装置。 当流变P2侧指向母线，则二次上应该将三根S2 和短接三根S1成为一根线后总计4根线接入保护装置。 对于电压互感器而言 也存在一个极性问题，采用减极性接线的目的也是要保证二次设备感受到的电压要和一次电压相一致。 再说说方向保护 对于方向过电流保护，一次侧感受到的电流电压之间的相位关系具有明显的规律性： 当正方向故障时一次侧电压超前电流30°左右 当反方向故障时一次侧电流超前电压150°左右(150°=180°-30°) 既然流变和压变均采用减极性接法，也就是说它们能够原封不动地将一次侧的相位关系搬到二次侧，那么保护装置就可以利用一次侧的电流电压相位关系来对方向进行判断了！ 再想一想，如何才能够原封不动地将一次侧的电流电压关系照搬到二次
侧我们必须遵循一定的规范，这个规范就是减极性接法！！ 如果一旦流变或压变二次接线接错了，那么保护装置判断为正方向的可能实际是反方向，判断为反方向其实为正方向，那么就乱了套了！ 这就再一次印证了我们经常说的 对于方向性保护，一定要注意二次接线，极性不要搞错了 交流电每时每刻电流、电压的大小和方向均是在不停变化的，我们常说假设电流由母线流向线路为正，其实是指某个瞬间交流电流由母线流向线路。 但是不管电流电压怎么变化方向，但是有一点需要切记，电流和电压之间的相位关系具有一定的规律性，即电流和电压矢量之间的夹角肯定是有规律的! 由此可见掌握方向保护(不管是方向过电流还是零序方向保护或者其他方向保护)的精髓就是要记住 正方向和反方向故障时电流和电压之间的相位关系。
