电子线路设计、测试与实验试题（1.5小时）
一、元器件与仪器操作简答题（共10分）
1．有一个5环电阻，色环排列是红黄黑红棕，该电阻阻值为___24k欧姆_，1%（可不要求）__；有一个瓷片电容上标注333，该电容的电容量为__0.033______μF。（2分）
2．选数字万用表量程为200Ω档位，测量某电阻时，其数字显示屏最左边显示1，说明什么问题？（1分）
答：该待测电阻的阻值大于200Ω。
3．信号发生器面板上的OFFSET旋钮有何作用？为了得到频率为500Hz，幅值为1V的正方波，如何在示波器的观察下设置和调节信号发生器？（2分）
答：信号发生器面板上的OFFSET旋钮对输入信号叠加一个直流偏置电压。（1分）在信号发生器面板上设置频率为500Hz，峰峰值为1V的方波（1分），然后在示波器的观察下顺时针调节信号发生器面板上的OFFSET旋钮，使之输出正方波。
4．用示波器的CH1通道测试波形时（CH2悬空），应如何设置示波器才能观察到稳定的波形？（2分）
答：（1）触发信源选CH1；（1分）（2）触发电平选为CH1信号变化范围之内。（1分）不能使用autoset
5．当示波器CH1、CH2两通道的探针悬空时，在示波器屏幕上可以观察到有50Hz 的小幅正弦信号，试说明产生这种现象的原因。（1分）
答：220V50Hz的市电通过示波器探测感应到示波器的输入端，测得的信号就是这个感应信号（工频信号；交流电）。
6．信号发生器输出峰峰值为1V，直接连到示波器的CH1通道观察时峰峰值为10V，为什么？（1分）
答：示波器CH1通道的倍程设置为10X。
7．在做三极管共射极放大电路实验中，当用示波器测试输入信号（由信号发生器产生）时，发现该信号为方波，但信号发生器的“函数信号输出”指示灯指示的是正弦信号，另外信号频率可调，在直流耦合下显示幅值为5V的正方波，试说明产生这种现象的原因。（1分）
答：示波器的输入信号取的是信号源的TTL输出信号。
二、性能指标测试与分析题（共5分）
1．简述测量一个放大电路的幅频特性的步骤，以及各个主要频点的意义和测量方法。（3分）
答：逐点测试法
（1）改变输入信号的频率（保持输入信号幅值不变）
（2）逐点测量对应于不同频率的输出电压，计算电压增益（1分）
（3）用坐标纸画出幅频特性曲线，横坐标为频率的对数，纵坐标为电压增益的分
贝数。（1分）
（4）求上限频率和下限频率（增益下降3dB处）（1分）
2. 电路如图1所示，S为常开按钮，C有滤除开关抖动的效果，试分析多次按动开关S时，发光二极管LED的发光情况（假设Q端的初始状态为1）。（2分）+5V
答：开关S每闭合后松开一次，发光二极管亮、灭转换一次。（1分）
JK触发器对开关按钮产生的时序进行二分频。（1分）
三、设计题（共4分）
电子类专业做第2题，其他专业做第1题。
1．（非电子系同学完成）用74LS161、CD4511、七段数码管和其它逻辑门电路构成一个10秒倒计数器，即输出显示为：9、8、7、6、5、4、3、2、1、0、9、…，且在显示0的同时用一个发光二极管发光指示。写出设计过程，画出逻辑电路图，简要说明电路工作原理。（5分）。
设计过程与工作原理：模10递减计数；1分
逻辑电路图：4分
计数部分2分；（置数，使能1分；反相1分；）
译码部分2分；（4511--- LT,BI;LE 1分；数码管限流电阻0.5分，发光二极管0.5分）
2．（5分）（电子系同学完成）已知时序波形图如图2所示。试用中规模时序逻辑电路和其他必要的门电路及器件设计该功能电路,其输出满足图2所示波形。
图2
（1）设计并画出逻辑电路图，简要说明其工作原理。
（2）若想将所设计的逻辑电路图用Max＋PLUS II进行仿真验证，选用什么输入方式?输入文件的后缀名是什么？
逻辑电路图：3分
计数部分 3分；（161---置数，使能1分；反相1分；led 1分）；
192---置数，使能2分；led 1分;
输入方式---原理图形方式输入---1分，输入文件的后缀名是.gdf---1分
《电子线路板设计与制作》实验报告 姓名：黎礼云 序号：18 班级：电子1203 一、课程设计名称：AT89S51-J4多功能印制电路板的设计 二、设计目的：电子专业的教学方式和方法一直都处于研究和探讨中。现在普遍的教学方法：一是引导学生学会各种制造电子产品工具的使用和维护，例如电烙铁、旋具、偏口钳、万用表等，二是制作一些电子线路。工具的使用必不可缺，因为这是在从事工作之前必须要掌握的基本技能。 三、设计步骤： 1、根据已给出的AT89S51-J4多功能实验板原理图，用Protel 99 SE软件绘制电 路原理图。 2、将AT89S51-J4多功能实验板上的各种元件用原理图编辑器进行编辑，创建自 己的元件库。 3、生成网络表。 4、定制AT89S51-J4印制电路板的尺寸。 5、将AT89S51-J4多功能实验板上的各种元件用PCB元件编辑器进行编辑，创 建自己的元件封装库。 6、敷铜板为单面板，尺寸为100mm×150mm，应合理布局，结构要紧凑，尽 量节约敷铜板。 7、按要求合理布线，在PCB板上标注自己的序号+姓名拼音。 8、用A4纸打印原理图和PCB图附在课程设计报告中。 9、蜂鸣器、发光二极管、按键开关、数码管的封装要根据元件尺寸来创建，其 他元件封装采用国标封装库标准来封装： 三极管：TO-92B；电阻：AXIAL0.3；电容：RAD0.3；电解电容：RB.3/.6； 四、设计AT89S51-J4多功能实验板步骤： 设备及辅助工具：计算机、激光打印机、细砂纸、覆铜板、热转印机、热转印机、三氯化铁腐蚀盒等。 1、将设计好的PCB图打印在热转印纸上，注意滑的一面面向自己。 2、预处理覆铜板，用细砂纸把覆铜板表面的氧化层打磨掉。 3、将打印出来的PCB图纸贴合在摩擦好的铜板，对齐好后将其放入热转印机，一般来说需要2-3次转印。
第二章 电子线路基础实验与思考题 2.1.1 用万用表判别普通二极管、稳压二极管、变容二极管、晶体三极管（PNP 与NPN ）的极性。用晶体管特性图示仪测量普通二极管、稳压二极管的伏安特性及主要性能参数I R 、r 。要求在坐标纸上绘制特性曲线并标注I R 、r 的值。 2.1.2 用稳压电源或干电池测収光二极管的极性。与収光二极管相串联的电阻应如何选取？ 2.1.3 在晶体管图示仪上测量晶体三极管3DG6、3AX31的输入、输出特性，主要性能参数β、β、I CEO 、V (BR)CEO 。要求在坐标纸上绘出所测的特性曲线并标出主要性能参数的值。 2.1.4 在晶体管图示仪上测量场效应管3DJ6的转移特性曲线，输出特性曲线及主要性能参数I DSS 、V P 及g m 。要求在坐标纸上绘出所测的特性曲线并标出主要性能参数的值。 2.1.5 在实际应用中，如何选择普通晶体二极管？试结合图2.1.1进行说明。 2.1.6 収光二极管的限流电阻有何作用？若将1只红色与1只绿色的収光二极管并联后使用，并用一乳白色罩盖上会呈什么颜色？请实验观察。 2.1.7 在图2.1.3(c)所示电路中，若比较器的输出端不接两只背靠背的稳压二极管，输出电压的幅度为多少？若只接1只（或正向或反向接法），输出电压的幅度又为多少？ 2.1.8 根据图2.1.5所示的几种晶体管功能电路，选择一种你感兴趣的电路进行安装与实验。调整后的实验参数与图中参数有可能不同，为什么？ 2.1.9 在图2.1.5所示的几种电路中，用到了哪些晶体管，这些晶体管各有什么特点，在电路中的作用为何？ 2.1.10 与晶体三极管相比，场效应管有何优越性？根据图2.1.6所举的几种电路加以说明。 2.2.1 测试运放μA741的性能参数V IO 、I IO 、A VO 、A V ?BW 、S R 及K CMR ，并与表2.1.1所示的典型值相比较。 2.2.2 为什么测量运放的开环电压增益A VO 时，信号源的输出频率应尽量选低？ 2.2.3 用万用表粗测μA741、μA747器件，如何判断其是否损坏？ 2.2.4 对μA741运放如何实现调零？调零结果如何？为什么交流电压放大器不需要调零？ 2.2.5 对于图2.2.15(b)所示电路参数，若三角波的幅度V m =1V ，t 1=t 2=5ms （三角波的频率f =100Hz ），试计算方波的幅度、所限制的高频电压增益A VF 及频率f o ，并用实验证明计算结果。 2.2.6 按照图2.2.18(b)所示电路，设计振荡频率f o =1kHz 的双T 型正弦波振荡器，并进行实验，说明影响电路起振、波形失真及稳定性的主要因素。若将此电路作为电子门铃电路，哪些参数应进行调整？并制作一电子门铃。 2.2.7 设计一宽度可调的矩形波収生器（提示：在图2.2.19(a)电路中，接入两只二极管），画出设计的电路图，并进行实验。 2.2.8 设计一解下列二元一次方程组的运算电路： ???-=+=x y x y 224 2 已知直流电压V i1= –0.2V ，V i2 = –0.4V （提示：采用运放构成的加、减运算电路，式中常数项为已知电压V i1 或V i2与反馈支路的电阻运算的结果）。对所设计的电路进行实验（注意调零），测出x 、y 的电压值，并与理论值进行比较，分析误差产生的原因。 2.2.9 设计一方波-三角波収生器，要求方波的频率f 0=1kHz ，幅度+ V m1=+V SA T （运放的正向饱和电压）， 三角波的幅度V m2=m 1 32 V 。并说明三角波的输出幅度与哪些参数有关？为什么？ 2.2.10 图2.2.20所示的阶梯波収生器电路中，单结晶体管T 的作用为何？可否由晶体三极管来完成？ 2.2.11 根据晶体管特性图示仪测晶体管特性曲线的原理（见第三篇），设计一可在示波器上显示晶体管输出特性曲线的电路（提示：该电路由矩形波发生器，锯齿波发生器，阶梯波发生器等电路组成）。 2.2.12 题2.2.12图所示为一“精密”全波整流电路，它可以克服只有当二极管的正向压降大于0.3V （锗管）或者0.7V （硅管）时才开始导通的缺点。试分析该电路的工作原理，按照图中给出的参数进行实验，观测输入输出电压的波形。
工程学院 计算机学院 软件测试技术实验报告册 适用专业: 学期: 专业: 班级: 学号: 姓名: 指导教师: 2014年9月
目录 实验一 (1) 实验二 (5) 实验三 (10) 实验四 (13) 实验五 (16) 实验六 (19) 附录 (22)
实验一、黑盒测试 一、实验目的 1、熟练掌握黑盒测试方法的相关知识和方法； 2、熟练等价类划分方法、边界值分析法、判定表方法和因果图法； 3、掌握基本的测试用例的设计。 二、实验容 1．题目一：问题 某城市由三部分组成。它们的名称和容分别是： （1）地区码：空白或三位数字； （2）前缀：非'0'或'1'的三位数字； （3）后缀：4位数字。 假定被测程序能接受一切符合上述规定的，拒绝所有不符合规定的。根据该程序的规格说明，作等价类的划分，并设计测试方案。 2．题目二：三角形问题 根据下面给出的规格说明，利用等价类划分的方法，给出足够的测试用例。 “一个程序读入三个整数。把此三个数值看成是一个三角形的三个边。这个程序要打印出信息，说明这个三角形是三边不等的、是等腰的、还是等边的。” 3．题目三：日期问题 用决策表测试法测试以下程序:该程序有三个输入变量month、day、year（month 、 day和year均为整数值，并且满足：1≤month≤12和1≤day≤31),分别作为输入日期的月份、日、年份，通过程序可以输出该输入日期在日历上隔一天的日期。例如，输入为2004 年11月29日,则该程序的输出为2004年12月1日。 (1) 分析各种输入情况，列出为输入变量 month 、 day 、 year 划分的有效等价类。 (2) 分析程序的规格说明，并结合以上等价类划分的情况，给出问题规定的可能采取的操作（即列出所有的动作桩）。 (3) 根据 (1) 和 (2) ，画出简化后的决策表。
电子技术课程设计一、课程设计目的： 1．电子技术课程设计是机电专业学生一个重要实践环节，主要让学生通过自己设计并制作一个实用电子产品，巩固加深并运用在“模拟电子技术”课程中所学的理论知识； 2．经过查资料、选方案、设计电路、撰写设计报告、答辩等，加强在电子技术方面解决实际问题的能力，基本掌握常用模拟电子线路的一般设计方法、设计步骤和设计工具，提高模拟电子线路的设计、制作、调试和测试能力； 3．课程设计是为理论联系实际，培养学生动手能力，提高和培养创新能力，通过熟悉并学会选用电子元器件，为后续课程的学习、毕业设计、毕业后从事生产和科研工作打下基础。 二、课程设计收获： 1.学习电路的基本设计方法；加深对课堂知识的理解和应用。 2.完成指定的设计任务，理论联系实际，实现书本知识到工程实践的过渡； 3.学会设计报告的撰写方法。 三、课程设计教学方式： 以学生独立设计为主，教师指导为辅。 四、课程设计一般方法 1. 淡化分立电路设计，强调集成电路的应用 一个实用的电子系统通常是由多个单元电路组成的，在进行电子系统设计时，既要考虑总体电路的设计，同时还要考虑各个单元电路的选择、设计以及它们之间的相互连接。由于各种通用、专用的模拟、数字集成电路的出现，所以实现一个电子系统时，根据电子系统框图，多数情况下只有少量的电子电路的参数计算，更多的是系统框图中各部分电子电路要正确采用集成电路芯片来实现。 2. 电子系统内容步骤： 总体方案框图---单元电路设计与参数计算---电子元件选择---单元电路之间连接---电路搭接调试---电路修改---绘制总体电路---撰写设计报告(课程设计说明书) （1）总体方案框图： 反映设计电路要求，按一定信息流向，由单元电路组成的合理框图。 比如一个函数发生器电路的框图： （2）单元电路设计与参数计算---电子元件选择： 基本模拟单元电路有：稳压电源电路，信号放大电路，信号产生电路，信号处理 电路（电压比较器，积分电路，微分电路，滤波电路等），集成功放电路等。 基本数字单元电路有：脉冲波形产生与整形电路（包括振荡器，单稳态触发器，施密特触发器），编码器，译码器，数据选择器，数据比较器，计数器，寄存器，存储器等。 为了保证单元电路达到设计要求，必须对某些单元电路进行参数计算和电子元件 选择，比如：放大电路中各个电阻值、放大倍数计算；振荡电路中的电阻、电容、振荡频率、振荡幅值的计算；单稳态触发器中的电阻、电容、输出脉冲宽度的计 算等；单元电路中电子元件的工作电压、电流等容量选择。
试题3.1串联稳压电源的设计与制作 功能分析 利用具有单向导电性能的桥式整流元件，将正负交替变化的正弦交流电压变换成单方向的脉动直流电压。利用电容滤波电路尽可能地将单向脉动直流电压中的脉动部分（交流重量）减小，使输出电压成为比较平滑的直流电压。利用串联稳压电源使输出直流电压在电源发生波动或负载变化时保持稳定。 原理框图 完整电路图
试题3.3正弦波发生器的设计与制作 首先利用LM358采纳文式桥振荡方式产生正弦振荡产生正弦
波,Rp3,R4,R3组成负反馈电路,使产生的信号保持稳定,具有较小的失真,然后通过第二级运放LM386将正弦波变放大，尽量减小产生的失真.通过调节双联可调电容C1,C3能够实现频率的调节,电压的调节依靠可调电阻R6,.为使输出波形更接近正弦波 0f ＝ RC 21
一个正弦波振荡器要紧由以下几个部分组成。 （1）放大电路 （2）正反馈网络 （3）选频网络 （4）稳幅环节 试题3.4简易4路抢答器的设计与制作 4名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分不为s1，s2，s3，s4。(2)k1给主持人设置一个操纵按钮，用来操纵系统清零（抢答显示数码管灭灯）和抢答的开始。(3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。 放大电RC 选频网稳幅电 调节幅值幅值放大
74ls373为地址锁存器g点为锁存操纵端 试题3.5数显定时器的设计与制作 两位数显式秒定时器的定时时刻为30s和60s。该电路是由一只集成电路555多谐振荡器输出的1秒脉冲信号作为时基信号而组成的电路。Cd4518内含为两个二、十计数器、 CD4511是一个用于驱动共阴极LED（数码管）显示器的BCD 码—七段码译码器

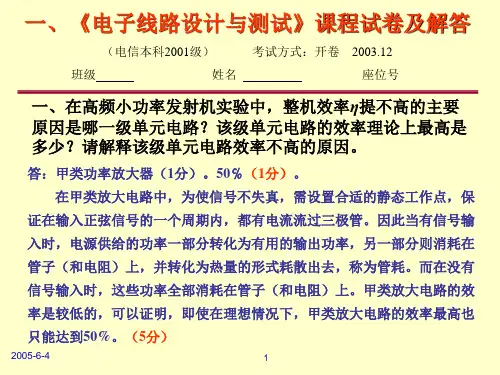

电子线路设计与测试复习题参考答案
《电子线路设计与测试》复习题参考题及答案 考试形式：闭卷 认真复习，严格考试，禁止携带任何夹带 1.什么是电子线路，我们通常所说的电子线路包括哪些？ 电子线路是由电子元器件构成的能完成某一功能的电路，我们通常所说的电子线路包括模拟型电子线路、数字型电子线路、模数混合型电子线路等 2.电子线路设计方法一般有哪些？ 在电子线路设计与制作中，我们一般称作为自顶向下设计方法，也称作为层次式的设计方法：一般根据要实现的功能，先设计出整体系统或整体框图，再设计出各子系统或各单元模块，分别设计各子系统或单元模块构成的电路，最后将各个子系统或各单元模块构成电路根据整体框图组成一个完整的电路。 3.抢答器的工作原理是什么？（可以用方框图说明也可以） 见群共享里面的抢答器课件的方框图 4.什么是编码器与译码器？ 编码器：将电路某种特定的状态（高电平或低电平）转换为二进制代码。反之译码器是将电路二进制代码转换为二进制代码某种特定的状态（高电平或低电平）》 5.利用74LS148构成16—4线优先编码器。 将两块8—3线优先编码器74LS148通过使能端连接，并辅以必要的门电路，即可完成16—4线优先编码功能，见下图。
6.锁存器的核心元器件是什么？74ls273是怎样的触发器，是上升沿还是下 降沿触发？ 锁存器的核心元器件是触发器，74ls273是带有清除端的8D触发器，只有在清除端保持高电平时，才具有锁存功能，锁存控制端为11脚CLK，采用上升沿锁存。 7.如何将D触发器、或者JK触发器构成T′触发器? （1）令JK触发器的J= K =1，就可以构成T′触发器。 （a）电路（b）工作波形 （2）令D=Q n，D触发器就可以构成T′触发器。
实验报告书 课程名称：软件测试 实验题目：黑盒测试报告 专业：教育技术学 班级：教技142 学生姓名：安卓 指导老师：郭小雪 所属学期：2017-2018学年第二学期
一、引言 1.1目的 测试报告为三角形问题和找零钱最佳组合问题项目的黑盒测试报告，目的在于总结测试阶段的测试以及分析测试结果。 实验环境 在Windows 2000(SP2) 或Windows XP 操作系统上，使用C++语言，工具作为开发环境(IDE) 实验要求 1.根据给出的程序分别使用等价类划分法、边界值分析法、判定表 方法、因果图法、正交试验法、功能图法、错误推测法来设计相应的测试用例。 2.输入数据进行测试，填写测试用例。 二、实验原理 黑盒测试原理：已知产品的功能设计规格，可以进行测试证明每个实现了的功能是否符合要求。软件的黑盒测试意味着测试要在软件的接口处进行。这种方法是把测试对象看作一个黑盒子，测试人员完全不考虑程序内部的逻辑结构和内部特性，只依据程序的需求规格说明书，检查程序的功能是否符合它的功能说明。因此黑盒测试又叫功能测试。 从理论上讲，黑盒测试只有采用穷举输入测试，把所有可能的输入都
作为测试情况考虑，才能查出程序中所有的错误。实际上测试情况有无穷多个，人们不仅要测试所有合法的输入，而且还要对那些不合法但可能的输入进行测试。这样看来，完全测试是不可能的，所以我们要进行有针对性的测试，通过制定测试案例指导测试的实施，保证软件测试有组织、按步骤，以及有计划地进行。黑盒测试行为必须能够加以量化，才能真正保证软件质量，而测试用例就是将测试行为具体量化的方法之一。具体的黑盒测试用例设计方法包括等价类划分法、边界值分析法、错误推测法、因果图法、判定表驱动法、正交试验设计法、功能图法等。 等价类划分的办法是把程序的输入域划分成若干部分（子集），然后从每个部分中选取少数代表性数据作为测试用例。每一类的代表性数据在测试中的作用等价于这一类中的其他值。该方法是一种重要的,常用的黑盒测试用例设计方法。 1 划分等价类 划分等价类：等价类是指某个输入域的子集合。在该子集合中，各个输入数据对于揭露程序中的错误都是等效的，并合理地假定：测试某等价类的代表值就等于对这一类其它值的测试。因此,可以把全部输入数据合理划分为若干等价类,在每一个等价类中取一个数据作为测试的输入条件,就可以用少量代表性的测试数据。取得较好的测试结果。等价类划分可有两种不同的情况：有效等价类和无效等价类。 有效等价类：是指对于程序的规格说明来说是合理的,有意义的输入数据构成的集合。利用有效等价类可检验程序是否实现了规格说明中
电子线路课程设计题目 （模电、数电部分） 一、锯齿波发生器 二、语音放大电路 三、可编程放大器 四、数字频率计 五、可调电源 六、汽车尾灯控制电路 2011．09
一、设计一高线性度的锯齿波发生器 要求： （1）利用555定时器和结型场效应管构成的恒流源设计一高线性度的锯齿波发生器；参考电路如图所示； （2）在EWB中对该电路进行仿真； （3）焊接电路并进行调试；调试过程中思考： a、电路中两个三极管的作用是什么？其工作状态是怎么样的？ b、R3阻值的大小会对锯齿波的线性度产生什么影响？ c、输出锯齿波的幅值范围多大？ d、调节电路中的可调电阻对波形有什么影响？ e、LM324的作用是什么？ （4）参考电路图中采用的是结型场效应管设计的，若采用N沟道增强型VMOS管和555定时器来设计一高线性度的锯齿波发生器，该如何设计？ LM324 图2 高线性度锯齿波发生器的设计
二、语音放大电路的设计 通常语音信号非常微弱，需要经过放大、滤波、功率放大后驱动扬声器。 要求： （1）采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；假设语音信号的为一正弦波信号，峰峰值为5mV，频率范围为100Hz~1KHz，电路总体原理图如下所示； 图4 语音放大电路 （2）仔细分析以上电路，弄清电路构成，指出前置放大器的增益为多少dB?通带滤波器的增益为多少dB? （3）参照以上电路，焊接电路并进行调试。 a、将输入信号的峰峰值固定在5mV，分别在频率为100Hz和1KHz的条件下测试前 置放大的输出和通带滤波器的输出电压值，计算其增益，将计算结果同上面分析 的理论值进行比较。 b、能过改变10K殴的可调电阻，得到不同的输出，在波形不失真的条件下，测试集 成功放LM386在如图接法时的增益； c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开，观察对波形的影响， 其作用是什么？ d、扬声器前面1000uF电容的作用是什么？
电子线路设计（实践）题选 （模电、数电部分）
电子线路设计（实践） 1、设计一高线性度的锯齿波发生器 要求： （1）利用555定时器和结型场效应管构成的恒流源设计一高线性度的锯齿波发生器；参考电路如图所示； （2）在EWB中对该电路进行仿真； （3）焊接电路并进行调试；调试过程中思考： a、电路中两个三极管的作用是什么？其工作状态是怎么样的？ b、R3阻值的大小会对锯齿波的线性度产生什么影响？ c、输出锯齿波的幅值范围多大？ d、调节电路中的可调电阻对波形有什么影响？ e、LM324的作用是什么？EWB （4）参考电路图中采用的是结型场效应管设计的，若采用N沟道增强型VMOS管和555定时器来设计一高线性度的锯齿波发生器，该如何设计？ 20K O L M324 图2 高线性度锯齿波发生器的设计
2、语音放大电路的设计 通常语音信号非常微弱，需要经过放大、滤波、功率放大后驱动扬声器。 要求： （1） 采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；假设语 音信号的为一正弦波信号，峰峰值为5mV ，频率范围为100Hz~1KHz ，电路总体原理图如下所示； 具体设计方案可以参照以下电路： 图4 语音放大电路 （2） 仔细分析以上电路，弄清电路构成，指出前置放大器的增益为多少dB?通带滤波器 的增益为多少dB? （3） 参照以上电路，焊接电路并进行调试。 a 、 将输入信号的峰峰值固定在5mV ，分别在频率为100Hz 和1KHz 的条件下测试前置
放大的输出和通带滤波器的输出电压值，计算其增益，将计算结果同上面分析的理论值进行比较。 b、能过改变10K殴的可调电阻，得到不同的输出，在波形不失真的条件下，测试集成 功放LM386在如图接法时的增益； c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开，观察对波形的影响， 其作用是什么？ d、扬声器前面1000uF电容的作用是什么？ 注意： １片LM324芯片有含有四个运放；集成功放采用LM386N-4；
实验一：软件测试方法 一:实验题目 采用白盒测试技术和黑盒测试技术对给出的案例进行测试 二：试验目的 本次实验的目的是采用软件测试中的白盒测试技术和黑盒测试技术对给出的案例进行测试用例设计。从而巩固所学的软件测试知识，对软件测试有更深层的理解。 三：实验设备 个人PC机（装有数据库和集成开发环境软件） 四：实验内容 1）：为以下流程图所示的程序段设计一组测，分别满足语句覆盖、判定覆盖、条件覆盖、判定/条件覆盖、组合覆盖和路径覆盖。并在各题下面写出测试用例、覆盖路径及结果等。 2）：画出下列代码相应的程序流程图，并采用基本路径测试方法为以下程序段设计测试用例（需列出具体实验步骤）。 void Do (int X,int A,int B) { 1 if ( (A>1)&&(B==0) ) 2 X = X/A; 3 if ( (A==2)||(X>1) ) 4 X = X+1;
5 } 采用基本路经测试方法测试用例，并写出具体步骤 3）：在某网站申请免费信箱时，要求用户必须输入用户名、密码及确认密码，对每一项输入条件的要求如下： 用户名：要求为4位以上，16位以下，使用英文字母、数字、“-”、“_”，并且首字符必须为字母或数字； 密码：要求为6～16位之间，只能使用英文字母、数字以及“-”、“_”，并且区分大小写。测试以上用例。 用所学的语言进行编码，然后进行等价类测试，当用户名和密码正确输入时提示注册成功；当错误输入时，显示不同的错误提示 通过分析测试用例以及最后得到的测试用例表分析所测程序的正确性，最后总结自己在这次试验中的收获并写出自己在这次试验中的心得体会。 五：实验步骤 1） （1）用语句覆盖方法进行测试 语句覆盖的基本思想是设计若干测试用例，运行被测程序，使程序中每个可执行语句至少被执行一次。由流程图可知该程序有四条不同的路径： P1：A-B-D P2：A-B-E P3：A-C-F P4：A-C-G 由于p1p2p4包含了所有可执行的语句，按照语句覆盖的测试用力设计原则，设计测试用例 无法检测出逻辑错误 （2）用判定覆盖方法进行测试 判定覆盖的基本思想是设计若干测试用例，运行被测程序，使得程序每个判断的取真和取假分支至少各执行一次，即判断条件真假均被满足。 条件覆盖测试用例 （3）用条件覆盖进行测试 条件覆盖的基本思想是设计若干测试用例，执行被测程序后要使每个判断中每个条件的可能取值至少满足一次。对于第一个判定条件A，可以分割如下： ?条件x>8：取真时为T1，取假时为F1；
《软件测试技术》 ——实验报告 题目 _____实验一_ __ 指导教师薛曼玲 _ 实验日期 _11.4 专业 学生姓名 _ __ ____ 班级/学号 ____ 成绩 ________ ___ ____ _
一、实验目的 1.能熟练应用黑盒测试技术进行测试用例设计； 2.能对测试用例进行优化设计； 二、实验内容 题目一：电话号码问题 1.某城市电话号码由三部分组成。它们的名称和内容分别是： （1）地区码：空白或3位数字； （2）前缀：非'0'或'1'的3位数字； （3）后缀：4 位数字。 假定被测程序能接受一切符合上述规定的电话号码，拒绝所有不符合规定的电话号码。根据该程序的规格说明，作等价类的划分，并设计测试方案。 1.根据下面给出的规格说明，利用等价类划分的方法，给出足够的测试用例。 “一个程序读入三个整数。把此三个数值看成是一个三角形的三个边。这个
程序要打印出信息， 说明这个三角形是三边不等的、是等腰的、还是等边的。” 题目三：日期问题 1.用决策表测试法测试以下程序:该程序有三个输入变量month、day、year （month 、day和year均为整数值，并且满足：1≤month≤12和1≤day≤31),分别作为输入日期的月份、日、年份，通过程序可以输出该输入日期在日历上隔一天的日期。例如，输入为2004 年11月29日,则该程序的输出为2004年12月1日。 (1) 分析各种输入情况，列出为输入变量month 、day 、year 划分的有效等价类。 (2) 分析程序的规格说明，并结合以上等价类划分的情况，给出问题规定的可能采取的操作（即列出所有的动作桩）。 (3) 根据(1) 和(2) ，画出简化后的决策表。 2.划分有效等价类 1)month变量有效等价类 M1:{month=4,6,9,11}M2:{month=1,3,5,7,8,10} M3:{month=12}M4:{month=2} 2)day变量的有效等价类 D1:{1<= day <= 26}D2:{day=27} D3:{day=28} D4:{day=29} D5:{day=30} D6:{day=31} 3)year变量有效等价类 Y1:{year是闰年} Y2:{year不是闰年} 3.列出所有动作桩
电子线路课程设计选题列表 一、步进电机控制器的设计..................... 2刘 二、V-I变换电路与I-V变换电路的设计.......... 4周 三、路灯控制器的设计......................... 5田 四、多点温度监控系统的设计................... 6田 五、采用BOOST电路设计一款DC-DC变换器 (7) 六、高精度智能电阻测量仪 (8) 七、高效LED灯驱动电源 (9) 八、小功率数控直流电压源的设计.............. 10余 九、小功率数控电流源的设计.................. 11余 十、程控正弦波小信号放大器.................. 12周十一、音频功率放大器.. (13) 十二、调频无线话筒设计...................... 14周十三简易无线遥控系统设计.. (15) 十四 RC有源滤波器的设计.................... 16刘十五宽带功率放大器的设计.. (17)
一、步进电机控制器的设计 设计说明： 定子上绕制了A 、B 、C 三相线圈。 产生磁场吸引转子转动，每次转动的 角度称为步距。根据三相绕组所加脉 冲的方式不同而产生不同的步距，其 中三相三拍方式的步距为3 °，三相 六拍方式为1.5°。根据不同的信号 频率形成不同的转速。由三相脉冲加 入的不同相序形成正转或反转。 步进电机几个工作方式和对应的 脉冲序列： 三相三拍正转（步距3°） A B C 三相三拍反转（步距3°） A B C A B C → A → AB → B → BC → C → CA → 三相六拍正转（步距1.5°） ← A ← AB ← B ← BC ← C ← CA ← 三相六拍反转（步距1.5°） A B C
桂林航天工业学院 课程设计报告 课程名称：软件测试 专业：软件技术 学号：201102520xxx 姓名： 指导教师：
实验一黑盒测试 一．实验目的 （1）能熟练应用黑盒测试技术进行测试用例设计； （2）对测试用例进行优化设计； 二．实验内容 1．三角形问题的边界值分析测试用例 在三角形问题描述中，除了要求边长是整数外，没有给出其它的限制条件。在此，我们将三角形每边边长的取范围值设值为[1, 100] 。在三角形问题中，有四种可能的输出：等边三角形、等腰三角形、一般三角形和非三角形。利用这些信息能够确定下列输出（值域）等价类。 R1 = {
1.三角形问题程序。 #include
09电信电子线路课程设计题目 电子线路课程设计 题目 （模电、数电部分） 一、锯齿波发生器二、语音放大电路三、可编程放大器四、数字频率计五、可调电源六、汽车尾灯控制电路2021．09 1 一、设计一高线性度的锯齿波发生器 要求： （1） 利用555定时器和结型场效应管构成的恒流源设计一高线性度的锯齿波发生器；参 考电路如图所示； （2） 在EWB中对该电路进行仿真； （3） 焊接电路并进行调试；调试过程中思考： a、电路中两个三极管的作用是什么？其工作状态是怎么样的？ b、R3阻值的大小会对锯齿波的线性度产生什么影响？ c、输出锯齿波的幅值范围多大？
d、调节电路中的可调电阻对波形有什么影响？ e、LM324的 作用是什么？ （4） 参考电路图中采用的是结型场效应管设计的，若采用N沟道 增强型VMOS管和555 定时器来设计一高线性度的锯齿波发生器，该如何设计？ R212v47KOR320KO555GNDTROUTRVCCDSTHCONdg3DJ6Fs1MOR147K O 9013 90130.01uF0.33uF20KO-++12V-12V20KOLM324图2 高线性 度锯齿波发生器的设计 2 二、语音放大电路的设计 通常语音信号非常微弱，需要经过放大、滤波、功率放大后 驱动扬声器。要求： （1） 采用集成运算放大器LM324和集成功放LM386N-4设计一个语 音放大电路；假设 语音信号的为一正弦波信号，峰峰值为5mV，频率范围为 100Hz~1KHz，电路总体原理图如下所示； 100K10KUi9.1K+12V-+-12V0.1uF15K100K0.1uF27K+12V-+15K- 12V15K100K0.1uF15K-+-12V27K+12V0.01uF0.01uF+12V210K6- LM38635+4710uF1000uF0.05uF10 ohm8 ohm 0.5W10uF 图4 语音放大电路
电子线路设计与制作 实验报告 班级：电信12305班 指导老师：朱婷 小组成员：张壮安剑锋罗杰杨康熊施任务分工：1.张壮实验报告的撰写 2.安剑锋检查元件及整理 3.罗杰电路的焊接 4.杨康元器件的保管及测试 5.熊施协助电路的焊接 2014年11月14日
项目一：红外线电路设计 一、电路工作原理 常用的红外线遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一直特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的红外线而不会死可见光。 接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外线接收二极管加反向偏压，它才能正常工作，亦即红外线接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外线二极管一般有圆形和方形两种。 二、电路原理图设计
课题名称元件数量备注 红外线发射——接收模拟 电路红外线发射管 1 红外线接收管 1 发光二极管 1 运放uA741 1 20K可调电位器 1 100Ω电阻 1 10kΩ电阻 1 330Ω电阻 1 元件清单表 三、电路设计与调试 （1）各小组从指导老师那里领取元器件，分工检测元器件的性能。（2）依据电路原理图，各小组讨论如何布局，最后确定一最佳方案在洞洞板上搭建红外线发射\接收电路图。 （3）检查电路无误后，从信号发生器送入适应电压。 （4）调节可调电阻R3的阻值，观察发光二极管LED是否出现闪烁现象，如果出现说明有发射和接收，如果没有检查电路。（5）实验完毕，记录结果，并写实验报告。
四、实验注意事项 （1）发光二极管的电流不能天大（小于200mA）；（2）在通电前必须检查电路无误后才可； （3）信号发生器的输出电压峰峰值1.5~2.5V。 项目二：定时电路的设计一、电路原理图与工作原理
《软件测试技术》 实验报告 河北工业大学计算机科学与软件学院 2017年9月
软件说明 电话号码问题 某城市电话号码由三部分组成。它们的名称和内容分别是：地区码：空白或三位数字； 前缀：非'0'或'1'的三位数字； 后缀：4位数字。 流程图 源代码 import java.awt.*; import java.awt.event.*; public class PhoneNumber extends Frame implements ActionListener{ /** * */ private static final long serialVersionUID = 1L;
private final String[] st = {"Name","Local","Prefix","Suffix"}; static int c_person=0; TextField t_name,t_local,t_prefix,t_suffix; RecordDialog d_record; MessageDialog d_message; person a[]=new person[100]; public PhoneNumber() { super("电话号码"); this.setSize(250,250); this.setLocation(300,240); Panel panel1 = new Panel(new GridLayout(4, 1)); for (int i = 0; i < st.length; i++) panel1.add(new Label(st[i],0)); Panel panel2 = new Panel(new GridLayout(4, 1)); t_name =new TextField("",20); t_local =new TextField(""); t_prefix=new TextField(""); t_suffix=new TextField(""); panel2.add(t_name); panel2.add(t_local); panel2.add(t_prefix); panel2.add(t_suffix); Panel panel3 = new Panel(new FlowLayout()); Button b_save = new Button("Save"); Button b_record= new Button("Record"); panel3.add(b_save); panel3.add(b_record); this.setLayout(new BorderLayout()); this.add("West", panel1); this.add("East", panel2); this.add("South", panel3); addWindowListener(new WindowCloser()); b_save.addActionListener(this); b_record.addActionListener(this); d_record=new RecordDialog(this); d_message=new MessageDialog(this); this.setVisible(true);
高 频 电 子 线 路 课 程 设 计 设计题目：小功率调幅发射机的设计 目录 摘要 (3) 1．调幅发射机的主要性能指标 (4)
2．调幅发射机的原理和框图 (4) 2.1调幅发射机方框 图 (4) 2.2调幅发射机的电路形式及工作原理 (5) 2.2.1高频振荡器电路 (5) 2.2.2隔离放大电路 (6) 2.2.3受调放大级电路 (6) 2.2.4 话筒和音频放大电路 (7) 2.2.5 传输线与天线 (8) 2.2.6 功率放大级电路 (8) 2.2.7 传输线与天线 (9) 3.电路调试 (9) 3.1 本振级调试 (9)
3.2 放大级调试 (9) 3.3 末级调试 (9) 3.4 通调 (9) 4.心得体会 (10) 参考文献 (12) 附录一 (13) 附录二 (14) 摘要 小功率调幅发射机常用于通信系统和其他无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用。原因是调幅发
射机实现条幅简便，调制所占的频带宽，并且与之对应的调幅接收设备简单，所以调幅发射机广泛用于广播发射。 本课题的设计目的是要求掌握最基本的小功率调幅发射系统的设计、调试与安装对各级电路进行详细的探讨。 【关键词】：小功率调幅发射机设计调试 1、调幅发射机的主要性能指标
由于调幅发射机实现调幅简便，调制所占的频带窄，并且与之 对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。调幅发射机的主要性能指标如下： 工作频率范围：调幅制一般适用于中、短波广播通信，其工作 频率范围为300kHz~30MHz。 发射功率：一般是指发射机送到天线上的功率。只有当天线的 长度与发射频率的波长可比拟时，天线才能有效地把载波发射出去。 调幅系数：调幅系数ma是调制信号控制载波电压振幅变化的系数，ma的取值范围为0~1，通常以百分数的形式表示，即0%~100%。 非线性失真<包络失真）：调制器的调制特性不能跟调制电压线 性变化而引起已调波的包络失真为调幅发射机的非线性失真，一般 要求小于10%。 线性失真：保持调制电压振幅不变，改变调制频率引起的调幅 度特性变化称为线性失真。 噪声电平：噪声电平是指没有调制信号时，由噪声产生的调制 度与信号最大时间的调幅度比，广播发射机的噪声电平要求小于 0.1%，一般通信机的噪声电平要求小于1%。 2、调幅发射机的原理和框图 2.1 调幅发射机方框图 一条调幅发射机的组成框图如下图图2-1所示，
电子线路设计、测试与实验试题（1.5小时） 一、元器件与仪器操作简答题（共10分） 1．有一个5环电阻，色环排列是红黄黑红棕，该电阻阻值为___24k欧姆_，1%（可不要求）__；有一个瓷片电容上标注333，该电容的电容量为__0.033______μF。（2分） 2．选数字万用表量程为200Ω档位，测量某电阻时，其数字显示屏最左边显示1，说明什么问题？（1分） 答：该待测电阻的阻值大于200Ω。 3．信号发生器面板上的OFFSET旋钮有何作用？为了得到频率为500Hz，幅值为1V的正方波，如何在示波器的观察下设置和调节信号发生器？（2分） 答：信号发生器面板上的OFFSET旋钮对输入信号叠加一个直流偏置电压。（1分）在信号发生器面板上设置频率为500Hz，峰峰值为1V的方波（1分），然后在示波器的观察下顺时针调节信号发生器面板上的OFFSET旋钮，使之输出正方波。 4．用示波器的CH1通道测试波形时（CH2悬空），应如何设置示波器才能观察到稳定的波形？（2分） 答：（1）触发信源选CH1；（1分）（2）触发电平选为CH1信号变化范围之内。（1分）不能使用autoset 5．当示波器CH1、CH2两通道的探针悬空时，在示波器屏幕上可以观察到有50Hz 的小幅正弦信号，试说明产生这种现象的原因。（1分） 答：220V50Hz的市电通过示波器探测感应到示波器的输入端，测得的信号就是这个感应信号（工频信号；交流电）。 6．信号发生器输出峰峰值为1V，直接连到示波器的CH1通道观察时峰峰值为10V，为什么？（1分） 答：示波器CH1通道的倍程设置为10X。 7．在做三极管共射极放大电路实验中，当用示波器测试输入信号（由信号发生器产生）时，发现该信号为方波，但信号发生器的“函数信号输出”指示灯指示的是正弦信号，另外信号频率可调，在直流耦合下显示幅值为5V的正方波，试说明产生这种现象的原因。（1分） 答：示波器的输入信号取的是信号源的TTL输出信号。 二、性能指标测试与分析题（共5分） 1．简述测量一个放大电路的幅频特性的步骤，以及各个主要频点的意义和测量方法。（3分） 答：逐点测试法 （1）改变输入信号的频率（保持输入信号幅值不变） （2）逐点测量对应于不同频率的输出电压，计算电压增益（1分） （3）用坐标纸画出幅频特性曲线，横坐标为频率的对数，纵坐标为电压增益的分
