一、初中物理家庭电路故障的分析问题
1．小林的爸爸给小林的书房装了一盏照明台灯。学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（）
A．灯座接触不良B．接灯泡的零线断路
C．接灯泡的火线开路D．开关控制了零线
【答案】D
【解析】
【分析】
【详解】
A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；
BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。
故选D。

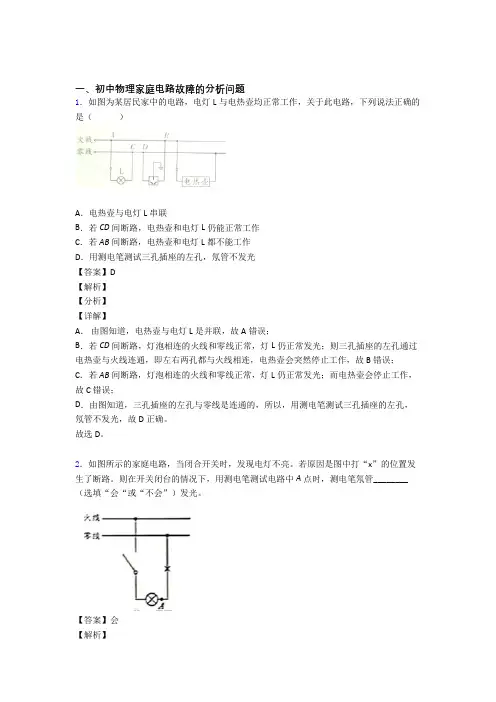

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易
【解析】
【详解】
[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
4．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（）
A．保险丝熔断，一定是用电器总功率过大B．电冰箱接入三孔插座能使金属外壳接地C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。
5．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（）
A．某盏灯灯丝断了B．某开关处短路了
C．进户线的零线断了D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；
C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。故C符合题意；
D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。
6．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若
电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】
当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
7．推理是一种重要的思维方法，下列推理正确的是（）
A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈
C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变
D．家庭电路中的熔丝熔断，一定是发生了短路
【答案】B
【解析】
【分析】
【详解】
A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；
D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。故选B。
8．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）
A．灯L1断路B．灯L1短路
C．灯L2短路D．灯L2断路
【答案】A
【解析】
【详解】
由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；
A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；
B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；
C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；
D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
9．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打
开时，通过R
1的电流为2.4A。问：当S闭合时，
直径/mm额定电流/A直径/mm额定电流/A直径/mm额定电流/A
0.40 1.50.7130.98 4.5
1.266 1.587.5 1.9815
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
【答案】(1)5.2A；(2)A，1.26mm
【解析】
【分析】
【详解】
(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压
U=I1R1=2.4A×21Ω=50.4V
通过R2的电流
2
250.4V
2.8A 18Ω
U
I
R
===
那么通过A保险丝的电流
I=I1+I2=2.4A+2.8A=5.2A
(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。
答：(1)流过A保险丝的电流为5.2A；
(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。
10．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（）
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路
【答案】A
【解析】
【分析】
【详解】
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。

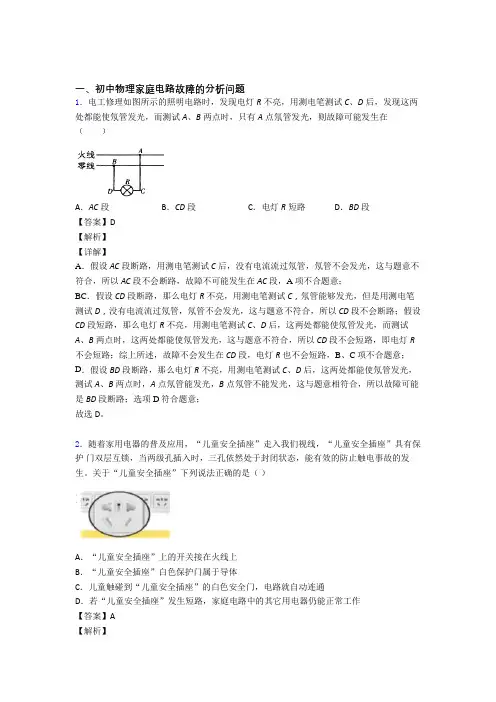

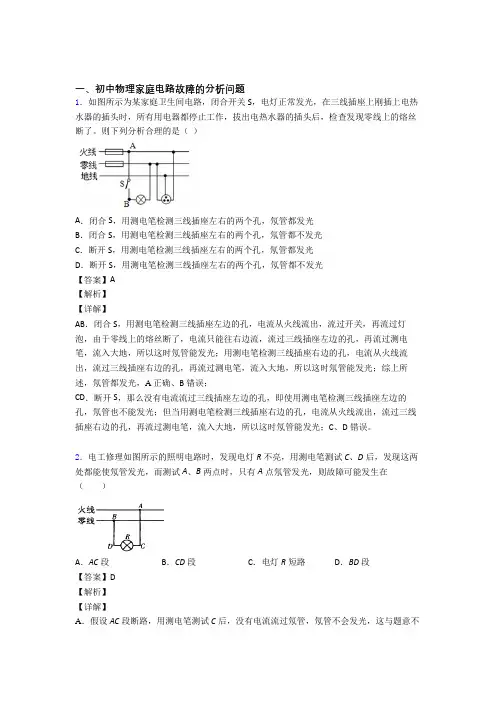

11．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在
（）
A．AC段B．CD段C．电灯R短路D．BD段
【答案】D
【解析】
【详解】
A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；
BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔
测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；
故选D。
12．有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（）
A．插头与插座接触不良
B．台灯的灯丝断了
C．台灯的灯座内短路
D．台灯的插头内短路
【答案】D
【解析】
【分析】
电路中电流过大的原因：一是短路，二是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。
【详解】
AB．由于没有将台灯插头插入插座时，室内电灯都正常工作，因此室内电灯、插座等用电器均正常，故AB错误；
C．当台灯灯座短路时，插头插入插座，只有再闭合开关时，才会出现电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭的情况，若不闭合开关，不会出现上述情况，故C错误；
D．当台灯或插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭，故D正确。
故选D。
13．在如图所示的家庭电路中，将充电插头插入插座后，插座不能给手机充电；闭合开关，灯泡不亮；拔出充电插头，将测电笔分别插入插座的两孔，氖管均发光。若电路中只有一处故障，则故障可能是（）
A．零线ab段断路
B．火线上的保险丝烧断
C．灯泡灯丝烧断
D．插座短路
【答案】A
【解析】
【分析】
【详解】
闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则插座能给手机充电，故不可能是灯丝烧断。插座的左孔能使氖管发光，说明插孔的左孔、灯泡、开关与火线相连；插座的右孔能使氖管发光，说明火线是完好的。若插座短路，火线和零线就已经相互接触形成短路，火线上保险丝会熔断，氖管不会发光，综合分析零线ab段断路，故A符合题意，BCD不符合题意。
故选A。
14．下列关于生活用电常识，正确的是（）
A．发现有人触电时，应立即用手将触电者拉开
B．控制电灯的开关应该接在火线和灯泡之间
C．空气开关跳闸，一定是电路中用电器的总功率过大
D．正常使用测电笔检测线路时，没有电流通过人体
【答案】B
【解析】
【分析】
【详解】
A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。故A错误；
B．为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了。故B正确；
C．家庭电路空气开关跳闸，可能是发生的短路，也可能是总功率过大。故C错误；D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以有电流经过人体，故D错误。
故选B。
15．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是
（）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
【解析】
【详解】
A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；
C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；
D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。
故选B。
16．图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后其外壳与零线相连
B．保险丝烧断后可用铜丝代替
C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路
D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光
【答案】D
【解析】
【详解】
A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；
B．保险丝烧断后不可用铜丝代替，B错误；
C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；
D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
17．某家庭电路的组成如图所示。下列说法正确的是（）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路
【答案】B
【解析】
【分析】
【详解】
A．从图中可以看到，三个插座是并联的，A错误；
B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；
C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；
D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
18．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（）
A．火线和零线短路B．电线AC段某处断路
C．电线BD段某处断路D．电灯L短路
【答案】C
【解析】
【分析】
【详解】
AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；
B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；
C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
故选C。

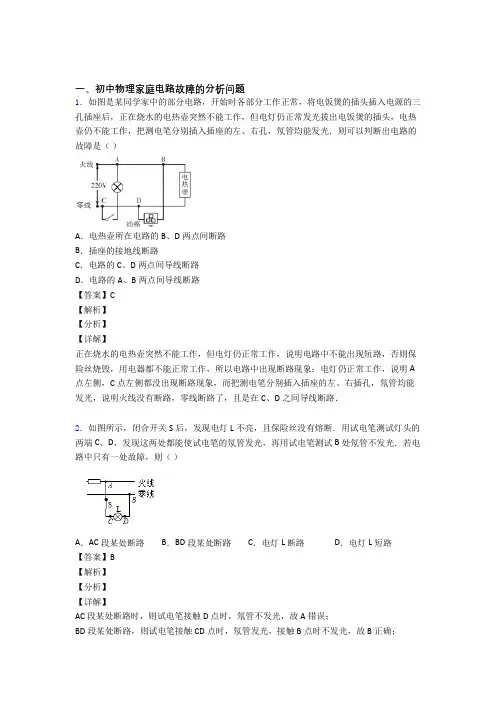

19．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
【答案】C
【解析】
【分析】
【详解】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．
20．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测
试插座的两个孔时，下列说法正确的是( )
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
故选B。
