毕业设计（论文） 题目数控应用与发展前景 系（分院）机械工程学院 专业班级数控1331班 指导教师姓名王亮 职称任课教师 日期
辽宁职业学院 毕业论文（设计）任务书 专业班级数控1331班 学生姓名陈溪 题目数控应用与发展前景 上交论文（报告）日期：2016.3.30 答辩日期： 指导日期：
本人声明 我声明，本论文及设计工作是由本人在指导导师的指导下独立完成。尽我所知，在完成论文时利用的一切资料均已在参考文献中列出。 若有不实之处，本人愿意承担相关法律责任。 作者签名：陈溪 日期：2016年3月30日
目录 摘要 前言 第一章数控车床的基本组成和工作原理 1.1 任务准备 1.1.1 机床结构 1.2 工作原理 1.3 数控车床的分类 1.4 数控车床的性能指标 1.5 数控车床的特点 第二章数控车床编程与操作 2.1 数控车床概述 2.1.1数控车床的组成 2.1.2数控车床的机械构成 2.1.3数控系统 2.1.4数控车床的特点 2.1.5数控车床的分类 2.1.6数控车床（CJK6153）的主要技术 2.1.7数控车床（CJK6153）的润滑 2.2 数控车床的编程方法 2.2.1设定数控车床的机床坐标系 2.2.2设定数控车床的工件坐标系 第三章数控车床加工工艺分析 3.1 零件图样分析 3.2 工艺分析 3.3 车孔的关键技术 3.4 解决排屑问题 3.5 加工方法 第四章当前数控机床技术发展趋势 4.1 是精密加工技术有所突破 4.2 是技术集成和技术复合趋势明显 结束语语 参考文献 致谢
摘要 随着计算机技术的高速发展，现代制造技术不断推陈出新。在现代制造系统中，数控技术集微电子、计算机、信息处理、自动检测、自动控制等高新技术于一体，具有高精度、高效率、柔性自动化等特点，对制造业实现自动化、集成化、智能化、起着举足轻重的作用。 数控加工作为一种高效率高精度的生产方式，尤其是形状复杂精度要求很高的模具制造行业，以及成批大量生产的零件。因此数控加工在航空业、电子行业还有其他各行业都广泛应用。然而在数控加工从零件图纸到做出合格的零件需要有一个比较严谨的工艺过程，必须合理安排加工工艺才能快速准确的加工出合格的零件来。 关键词：数控的重要
数控机床的现状与发展 趋势综述
数控机床的现状与发展趋势 摘要：从20世纪中叶数控技术出现以来，数控机床给机械制造业带来了革命性的变化。数控加工具有如下特点：加工柔性好，加工精度高，生产率高，减轻操作者劳动强度、改善劳动条件，有利于生产管理的现代化以及经济效益的提高。数控技术的应用,关键在于开发具有高速度、高精度、高稳定性的高新技术设备,在现有加工设备中,只有数控机床才有可能担当其重任。然而,要实现真正意义上的高速切削加工,数控机床还需向高速、高精度、柔性化、控制系统开放性、控制系统支撑软件和工厂生产数据管理方向迈进,才能适应现代制造业飞速发展的要求。 关键：高速化 / 高精度化 / 复合化 / 智能化 / 开放化 / 网络化 / 多轴化 / 绿色化 进入21世纪，我国经济与国际全面接轨，进入了一个蓬勃发展的新时期。机床制造业既面临着机械制造业需求水平提升而引发的制造装备发展的良机，也遭遇到加入世界贸易组织后激烈的国际市场竞争的压力，加速推进数控机床的发展是解决机床制造业持续发展的一个关键。随着制造业对数控机床的大量需求以及计算机技术和现代设计技术的飞速进步，数控机床的应用范围还在不断扩大，并且不断发展以更适应生产加工的需要。本文简要分析了数控机床高速化、高精度化、复合化、智能化、开放化、网络化、多轴化、绿色化等发展趋势，并提出了我国数控机床发展中存在的一些问题。 一、数控机床的发展趋势 机械加工装备对促进制造技术发展的紧密关系和以数字化为特征数控机床是柔性化制造系统和敏捷化制造系统的基础装备。其总的发展趋势是：高精化、高速化、高效化、柔性化、智能化和集成化，并注重工艺实用性和经济性。 （一）高速化 随着汽车、国防、航空、航天等工业的高速发展以及铝合金等新材料的应用，对数控机床加工的高速化要求越来越高。 （1）主轴转速：机床采用电主轴（内装式主轴电机），主轴最高转速达 200000r/min；
我国数控机床的现状与发展趋势 摘要：数控机床是制造业发展的基础，可极大地提高制造业生产率。介绍了数控机床的组成，还就我国数控机床的发展和现状进行了详细说明；对我国数控机床的发展趋势进行了介绍，并对我国数控机床的发展提出了建议。 关键词：数控机床；现状；发展趋势 0 引言 数控（NC）是数字控制（Numerical Control）的简称，是20世纪中叶发展起来的一种用数字化信息进行自动控制的一种方法。装备了数控技术的机床，称为数控机床，也简称为NC机床。 世界上第一台数控机床是由美国麻省理工学院于1952年首先研制出来的；日本于1958年研制出首台数控机床。我国数控机床的研制是从1958年起步的，由清华大学研制出了最早的样机。但是经过50多年的发展，2010年我国已经跃居世界第一大机床生产国。在2012年5月27日，在湖北省数控一代机械产品创新应用示范工程启动大会上，中国工程院院长周济强调：“全世界的机械工业正处于产品数字化发展时期，我们必须抓住这一契机，在10年内实现机械产品总体升级为‘数控一代’，使我国机械工业实现由‘大’到‘强’的转变。” 1 数控机床的组成 数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体，如图1所示。 1.1 控制介质 控制介质是储存数控加工所需要的全部动作和刀具相对于工件位置信息的媒介物，它记载着零件的加工程序，因此，控制介质就是指将零件加工信息传送到数控装置去的信息载体。控制介质有多种形式，它随着数控装置类型的不同而不同，常用的有穿孔带、穿孔卡、磁带、磁盘等。随着数控技术的发展，穿孔带、穿孔卡趋于淘汰，而利用CAD/CAM软件在计算机编程，然后通过计算机与数控系统通信，将程序和数据直接传送给数控装置的方法应用越来越广泛。 1.2 数控装置 数控装置是数控机床的核心，人们喻为“中枢系统”。现代数控机床都采用计算机数控装置，即CNC（Computer Numerical Control）。数控装置包括输入装置及中央处理器(CPU)和输出装置等构成数控装置能完成信息的输入、存储、变换、插补运算以及实现各种控制功能。 1.3 伺服系统
高速电主轴及其结构报告 姓名：周李念 学号： 班级：机自实验04班 重庆大学机械工程学院
高速电主轴及其结构 周李念 （重庆大学机械工程学院机自实验04班） 摘要：高速加工能显著地提高生产率、降低生产成本和提高产品加工质量，是制造业发展的重要趋势，也是一项非常有前景的先进制造技术。实现高速加工的首要条件是高质量的高速机床，而高速机床的核心部件是高速电主轴单元，它实现了机床的“零传动”，简化了结构，提高了机床的动态响应速度，是一种新型的机械结构形式，其性能好坏在很大程度上决定了整台机床的加工精度和生产效率。 关键词：高速加工；电主轴；结构设计 1 高速电主轴概述 高速电主轴最早是用于磨削机床加工，逐步发展到加工中心电主轴及其他各行业机床主轴.典型的磨削电主轴的结构如图1 所示，传统的主轴一般是通过传动带、齿轮来进行传动驱动，而电主轴的驱动是将异步电机直接装入主轴内部，通过驱动电源直接驱动主轴进行工作，以实现机床主轴系统的零传动，形成“直接传动主轴”.从而减少中间皮带或者齿轮机械传动等环节，实现了机械与电机一体的主轴单元.电主轴不但减少了中间环节存在的打滑、振动和噪音的因素，也加速了主轴在高速领域的快速发展，成为满足高速切削，实现高速加工的最佳方案，其高转速、高精度、高刚性、低噪音、低温升、结构紧凑、易于平衡、安装方便、传动效率高等优点，使它在超高速切削机床上得到广泛的应用［1］. . 1 转轴；2 前轴承组；3 定子部件；4 转子部件；5 后轴承组；6 进-出水孔；7 进油孔；8 接线座；9 出油孔 图1 电主轴结构简图 高速电主轴的优点： 高速电主轴取消了由电机驱动主轴旋转工作的中间变速和传动装置（如齿轮、皮带、联轴节等），因此高速电主轴具有如下优点： （1）主轴由内装式电机直接驱动，省去了中间传动环节，机械结构简单、紧凑， 噪声低，主轴振动小，回转精度高，快速响应性好，机械效率高； （2）电主轴系统减少了高精密齿轮等关键零件，消除了齿轮传动误差，运行时更加平稳； （3）采用交流变频调速和矢量控制技术，输出功率大，调速范围宽，功率—扭矩特性好，可在额定转速范围实现无级调速，以适应各种负载和工况变化的需要； （4）可实现精确的主轴定位，并实现很高的速度、加速度及定角度快速准停，动态精度和稳定性好，可满足高速切削和精密加工的需要； （5）大幅度缩短了加工时间，只有原来的约 1/4； （6）加工表面质量高，无需再进行打磨等表面处理工序；
数控机床有什么用_数控机床的应用范围 数控机床的特点（1）加工精度高数控机床是高度综合的机电一体化产品，它由精度很高的机械和自动化控制系统组成，机床的传动系统与机床结构都有很高的刚度和热稳定件，在设计传动结构时采取了减少误差的措施：由于在加过程中操作者不参与操作，这样就消除了操作者人为误差，提高了同批次零件加丁尺寸的一致性，提高了工件的精度和合格率。 （2）可加工形状复杂的零件数控机床的刀具运动轨迹是由加工程序决定的。通常只要能编制出程序即可加工出形状复杂的零件。 （3）加工生产率高，具有良好的经济效益数控机床具有良好的刚性，可进行强力切削及快速审行程进给，减少切削时间；数控机床有较高的重复定位精度，大大地缩短了生产准备周期，节省了测量和检测时间，义由十加工精度高、质量稳定的特点，减少了废品率，使生产成本下降，能够为企业获得良好的经济效益。 （4）自动化程度高，改善劳动条件数控机床调整好后，除了手工装夹毛坯外，全部加工过程都是自动完成，简化了人工操作，减轻了操作者的劳动强度，改善了劳动条件。（5）便于生产管理的现代化（现代数控机床有联网功能）利用数控机床进行加工，可以准确计算出零件的加工工时，并能有效简化检验、工件夹具和半成品的管理工作，易于实现生产的现代化管理。 数控机床有什么用数控机床是一种利用信息处理技术进行自动加工控制的机电一体化加工装备。不同数控机床的用途有所不同，其中数控车床是国内使用量zui大、覆盖面最广的一种数控机床。 数控机床是一种装有程序控制系统的自动化机床，主要由控制介质、数控装置、伺服系统和机床本体四个部分组成。那么数控机床有什么用途呢？ 1、能够根据已编好的程序，使机床动作并加工零件。它综合了机械、自动化、计算机、测量、微电子等zui新技术，使用了多种传感器，
高速数控机床项目计划书 制作人： 联系电话： 邮箱： 日期：
第一章高速数控机床概述 数控机床是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序控制系统的自动化机床，而高速数控机床的应用则囊括了高速主轴控制器、快速响应的伺服系统、高速高精度计算机控制系统、机床机械结构、高速机床其他辅助技术在内的多项高速数控机床技术。 电主轴是高速数控机床的关键部件,目前国际上高水平的电主轴产品(如瑞士Fisher 公司产品,转速n max = 45 000 r/ min ,功率P = 75 kW) ,其轴承多采用陶瓷球轴承、磁浮轴承和空气静压轴承。高水平的电主轴从静止到最高速仅需1. 5 s ,加速度达到2 g 。这些参数要求主轴控制器具有极高的动态品质、精度、可靠性和可维护性。 高速机床不但要求机床有极高的主轴速度,而且要求有很高的进给速度和加速度,进给速度一般大于30 m/ min ,加速度达到1 ～ 2 g ,在滚珠丝杠驱动方式下其极限值约为60 m/ min 和1 g ,而使用直线电机后可达到160 m/ min 以上和2. 5 g 以上,定位精度可高达0. 5～0. 05μm。采用快速、精密、高灵敏度和耐用的直线电机,避免了滚珠丝杠(齿轮,齿条) 传动中的反向间隙、惯性、摩擦力和刚度不足等缺点,实现了无接触直接驱动,可获得一致公认的高精度、高速度位移运动(在高速位移中极高的定位精度和重复定位精度) ,并获得极好的稳定性。但要达到这些要求必须有高性能和高灵敏度的伺服驱动系统。 为了在超高速加工复杂零件时获得高精度,许多CNC 系统采用了精简指令 集(RISC) 系统。它可以快速计算系统参数产生的预期误差,并根据实际需要进行 修正,从而使实际轨迹精确地跟踪编程轨迹,消除跟踪误差,并且还具有控制加、减速和优化执行程序等功能。
永磁同步电主轴技术与应用 摘要： 伴随着高速高效高精加工技术的飞速发展，高端数控机床针对电主轴的技术需求深度和广度都不断拓展。特别是近几年来，基于永磁同步电机的电主轴技术与产品得到了快速的发展和广泛的应用。本文结合笔者在电主轴技术研究和产品开发过程中所涉及的关键技术问题，尤其是永磁同步电机在高速电主轴系统中的应用问题进行了广泛深入的探讨，希望以此对国内永磁同步电主轴产品技术开发与推广应用有所促进。 一、引言 高速高精高效加工，是数控机床永恒的追求目标和发展趋势。高效率需要高速度，在航空零件加工中尤为突出。飞机机身结构件的典型零件有梁、筋、肋板、框、壁板、接头、滑轨等类零件。且以扁平件、细长件、多腔件和超薄壁隔框结构件为主。毛坯为板材、锻件和铝合金挤压型材，90％以上为铝合金件。材料利用率仅为5％-10％左右，原材料去除量非常大大（1）。材料去除量大，在粗加工阶段，需要主轴具备足够的转矩输出能力，满足大吃刀切削。整理结构，多腔超博，又需要用小刀具清根，修光。小刀具则需要主轴有足够高的转速，以满足刀具的切削速度需求。因此，航空铝合金零件的加工就需要机床主轴不但具备低速大转矩输出，同时又能在小刀具加工时具备足够高（20000rpm以上）的工作转速。 在磨具加工行业，近年来大量使用的高速雕铣机，在高速电主轴的助推下，利用小刀具的微刀痕特点，大大提高了各种材质模具制造的精度和速度。随着雕铣机床的进一步发展，雕铣机也逐渐进入零件加工领域，因此对主轴的低速输出转矩也提出较高的要求。 平板电脑、苹果手机等高端电子消费品的快速发展，是当今时代最大的亮点之一。这类日用电子消费品，更新速度之快，不但让人眼花缭乱，而且使数控钻攻中心机得以急速发展。这类机床除了具备现代数控机床的基本特征外，必须具备在6000rpm以上高速刚性攻丝的能力。 综合上述三个典型的行业需求，需要数控机床电主轴同时具备三种特点，低速大转矩输出、20000rpm以上的工作转速、可以高速刚性攻丝。永磁同步电主轴则是同时具备这三个特征的最佳电主轴产品。本文就是通过对永磁同步电主轴基本结构，关键技术，以及在不同机床领域里的应用介绍，希望大家对永磁同步电主轴能有比较全面的认识和借鉴。 二、永磁同步电主轴的基本结构及其特点 永磁同步电主轴与传统电主轴的最大区别是采用了稀土永磁同步电机作为主轴的驱动动力源，除此之外，基本结构与异步电机驱动的电主轴结构基本相同。图1为典型的雕铣机用异步电主轴结构，图2为典型的雕铣机用永磁同步电主轴结构。两者结构上最大的区别是图1中的9为感应式鼠笼转子，图2中的16为稀土永磁转子。另外，图2中的20为编码器，是为了较高的速度控制精度而增加的速度和位置反馈元件。
江苏开放大学 形成性考核作业学号徐贺 姓名2014070500077 课程代码110042 课程名称数控机床及应用技术评阅教师 第 1 次任务 共 4 次任务 江苏开放大学
《数控机床及应用技术》形成性考核作业1 一、选择题（将正确选项填入表格对应题号下） 1.闭环控制系统的位置检测装置装在（ D ） A．传动丝杠上 B．伺服电动机轴上 C．数控装置上 D．机床移动部件上 2.数控钻床一般常采用（ C ） A．直线控制系统B．轮廓控制系统C．点位控制系统D．曲面控制系统 3.数控车床一般有2根数控轴，通常是（ B ）轴。 A．X、Y B．X、Z C．Y、Z D．A、B 4.下面哪个部分是数控机床的核心部分?（ B ） A. 控制介质 B.数控装置 C.伺服系统 D. 测量装置 5．将数控系统分为金属切削类数控机床、金属成型类数控机床、特种加工机床和其它类数控机床，是按照下面哪种分类方法进行分类的?（ A ） A.加工功能 B.工艺路线 C.有无检测装置 D.是否计算机控制 6．下列哪种数控系统没有检测装置?（ A ） A.开环数控系统 B.全闭环数控系统 C.半闭环数控系统 D.以上都不正确 7.闭环与半闭环控制系统的区别主要在于( D )的位置不同。 A.控制器 B.比较器 C.反馈元件 D.检测元件； 8. 数控机床的传动系统比通用机床的传动系统（ B ）。 A.复杂 B.简单 C.复杂程度相同 D.不一定；
二、填空题 1.数控机床是采用了数字控制技术的机械设备，就是通过数字化的信息对机床的加工过程进行控制，实现要求的机械动作，自动完成加工任务。 2．数控机床与普通机床不同，数控机床加工零件的过程完全自动进行，是用数控代码和规定的程序格式正确地编制出数控程序，输入到数控装置，数控装置按程序要求控制机床，对零件进行加工。 3.数控机床按控制刀具与工件相对运动方式分为点位控制数控机床、点位直线控制数控机床 和连续控制数控机床。 4.数控机床按进给伺服系统的类型分为开环控制系统、闭环控制系统和半闭环控制系统。 5.点位直线数控机床要求控制点与点之间的准确位置外，还需保证刀具的移动轨迹是一条直线，且要进行移动速度控制。 6.轮廓控制机床能对两个或两个以上的坐标轴运动的瞬间位置和速度进行连续控制。 7.数控加工中心是在普通数控机床的基础上加装一个刀库和自动换刀装置，构成一种带自 动换刀装置的数控机床。 8. 刀具位置补偿分刀具半径补偿和刀具长度补偿。 三、判断题（将“√”或“×”填入表格对应题号下） 1.世界上第一台数控机床是1958年试制成功的。× 2.数控机床的联动轴数和可控轴数是两个不同的概念，数控机床的联动轴数一般要小于等于可控轴数。 √ 3.德国的SIEMENS和日本的FUNUC公司的数控系统对我国数控技术的影响较大。√ 4．开环控制系统没有位置反馈，只能应用于精度要求不高的经济型数控系统中。√ 5.半闭环控制系统一般采用角位移检测装置间接地检测移动部件的位移。× 6.闭环控制系统用于高精密加工中心。√ 7．开环伺服驱动系统由驱动控制单元、执行元件和机床组成，通常执行元件选用直流或交流伺服电机。 × 8．数控机床要完成的任务只是控制机床的进给运动，达到能加工复杂零件的要求。×
数控机床主轴部件结构 主轴部件是数控机床的核心部件，其运转精确度、耐磨性能、防震性能、机械强度等都会影响到工件加工的质量，再加上操作过程中还会有环境的影响以及人为因素的影响，工件加工的质量就更难得到保证。所以要从可控的方面着手，将一切可控因素都调整到位，比如数控机床的主轴结构设计以及主轴结构的日常维护等。 目前所使用的数控机床类型主要包括数控车床、数控铣床以及工件加工中心。 1.数控车床主轴部件结构特点 （1）主轴的主体结构是一个空心阶梯轴。 （2）主轴的前面部分主要由法兰盘和专门的卡盘结构组成。 （3）主轴的后面部分放置回转油缸。 （4）主轴空心部分用于设置油缸的活塞杆。 （5）车床的传动装置主要有齿轮传动、传送带传送以及齿轮-传送带组合传动等方式。 （6）驱动器主要作用是连接电动机，驱动数控车床的运转。 （7）光电脉冲编码器，用于测量主轴的转动速度，并
及时反馈信息至数控系统。 （8）回转油缸的主要作用是通过调整液压来控制卡盘装置与法兰盘的结合与分离。 2.数控铣床主轴部件结构特点 （1）同数控车床一样，主轴的中心是空心的。 （2）主轴的前面部分是一个比例为7：24的锥型孔洞，并且在端面上设有一对专门的主轴转矩检测装置将主轴转矩数据传输给铣刀。 （3）主轴的后面部分设有液压缸装置用于放松铣刀。 （4）主轴中间的空心部分用于弹簧的安装、以及铣刀固定刀爪的安装等。 （5）主轴的传动装置主要是齿轮传动，而且是变速传动。 （6）电气结构与数控车床相似，驱动器用于连接电动机，驱动数控铣床的运转；光电脉冲编码器，用于测量主轴的转动速度，并及时反馈信息至数控系统；液压缸的主要作用是通过调整液压来控制回路。 3.工件加工中心主轴部件结构特点 工件加工中心主轴部件的大致结构与数控铣床相类似，唯一不同的地方在于工件加工中心自带刀库和自动换刀的装置，自动化程度相对较高，在控制结构上与数控铣刀会有所不同，具体表现在：
《数控机床及应用技术》形成性考核作业2 一、选择题（将正确选项填入表格对应题号下，每题2分，共20分） 题号 1 2 3 4 5 6 7 8 9 10 答案 A A D D A C B A B D 1. 在下列数控车床G功能代码中，（ A ）是主轴恒线速控制。 A. G96 B. G97 C. G98 2. G96 S150 表示切削点线速度控制在（ A ）。 A．150 m/min B. 150 r/min C. 150 mm/min D. 150 mm/r 3. 程序结束，并返回到起始位置的指令是（ D ）。 A. M00 B. M01 C. M02 D. M30 4. 当执行M02指令时，机床（ D ）。 A. 进给停止、冷却液关闭、主轴不停 B. 主轴停止、进给停止、冷却液关闭，但程序可以继续执行 C. 主轴停止、进给停止、冷却液未关闭、程序返回至开始状态 D. 主轴停止、进给停止、冷却液关闭、程序结束 5. 在下列数控车床G功能代码中，（ A ）是直线插补功能指令。 A. G01 B. G02 C. G03 D. G04 6．在下列G功能代码中，（ C ）是顺时针圆弧插补。 A. G00 B. G01 C. G02 D. G03 7. 采用固定循环编程，可以（ B ）。 A. 加快切削速度，提高加工质量 B. 缩短程序段的长度，减少程序所占内存 C. 减少换刀次数，提高切削速度 D. 减少吃刀深度，保证加工质量 8.西门子802S（C）系统中装有毛坯切削循环指令是（ A ）。 A. LCYC95 B. LCYC97 C. LCYC93 D. 以上都不是 9．试切对刀法如右图所示，由图可以看出：（ B ）。 A.左图完成Z向对刀 B.左图完成X向对刀，右图完成Z向对刀
数控机床主要应用在四大领域 2018-11 《国家中长期科学和技术发展规划纲要（2006-2020年）》明确规定了“高档数控机床与基础制造装备”科技重大 专项要“重点开发航空航天、船舶、汽车制造、发电设备制造等需 要的高档数控机床”，“逐步提高我国高档数控机床与基础制造成 套装备的自主开发能力，满足国内主要行业对制造装备的基本需求”。专项实施方案提出：到2020年，形成高档数控机床与基础制 造装备主要产品的自主开发能力，总体技术水平进入国际先进行列，部分产品国际ling先；建立起完整的功能部件研发和配套能力；形 成以企业为主体、产学研相结合的技术创新体系；培养和建立一支 高素质的研究开发队伍；航空航天、船舶、汽车、发电设备制造所 需要的高档数控机床与基础制造装备80%立足国内。 ??为了更准确全面掌握行业最新发展情况，进一步了解重点用户需求和机床行业的发展情况，为专项实施提供 参考依据，中国机床工具工业协会接受国家发展与改革委员会工业 司的委托，组织了30多名行业专家，于2008年6-7月，由机床工 具协会主要领导带队，分4个调研组对航空、船舶、汽车、发电设 备和机床工具行业61家企业和院所进行了专项调研。通过深入行业 用户现场调研和交流，更加清楚地了解了这些用户行业的发展情况、典型零件的特点以及对设备的需求情况。 航空工业 ??航空工业典型零件的结构特点是大量采 用整体薄壁结构，形状复杂。为了增加航空器的机动性，增加有效 载荷和航程，降低成本，进行轻量化设计和广泛采用新型轻质材料，对材料性能要求越来越高。现在大量采用铝合金、高温合金、钛合
金、高强度钢、复合材料、工程陶瓷等。结构复杂的薄壁件、蜂窝 件形状复杂，孔、空穴、沟槽、加强筋等较多，工艺刚性差。 ??根据航空工业加工件的结构特点和加工 要求，需要带A、B摆角或A、C摆角的五轴联动加工中心、高速加 工中心、大型双龙门立式加工中心、大型数控龙门镗铣床、精密数 控车床、大型数控精密立式车削中心、车铣复合加工中心、叶盘高 效加工中心、端面弧齿磨床、高速转子叶尖磨床、缓进给强力磨床、拉床、相关电加工机床、激光熔覆加工机床、板类件无模多点成形 压力机、定向单晶熔炼炉、电液束流设备等。要求机床具有足够的 刚性，操作简单，人机界面清楚，要求样条插补（NURBS），过程均 匀控制，以减少对拐角处加工精度的影响，具有在线测量仿真功能。 船舶工业 ??大型船舶的关键加工件集中在大功率柴 油机的机座、机架、气缸体、缸盖、活塞杆、十字头、连杆、曲轴，以及减速箱传动轴、舵轴和推进器（螺旋桨）等，关键加工件材质 为特种合金钢，一般为小批加工，要求加工成品率100%。关键加工 件具有重量大，形状复杂、精度高，加工难度大等特点。大型船舶 关键件加工需要具有大功率、大扭矩、高可靠性以及多轴的重型、 超重型数控机床和专用加工机床，如重型、超重型数控龙门镗铣床，大型旋风车床，数控重型龙门铣和重型数控落地镗、数控车、磨床、深孔钻床，以及大型钢板压制、酸洗、热处理和火焰切割机等。其 中重型、超重型曲轴和大型螺旋桨加工具有典型性，需要超重型数 控专门机床、超重型多轴联动机床加工。 汽车工业 ??汽车发动机和车身冲压件生产线具有连续、高效、高可靠性的特点，汽车行业迫切希望机床制造厂能专门
2012 年4 月16 －20 日，2012 年第七届中国数控机床展览会( CCMT2012) 在南京举行，国产数控系统企业积极参加本次展会，取得了很好的参展效果。 参加本次展会数控系统展团的国产数控系统企业非常踊跃，国内知名数控系统企业，如华中数控、广州数控、航天数控、沈阳高精、南京华兴、开通数控、大连光洋、大连大森、南京锐普德、南京新方达、北京凯奇等企业都积极参展 4. 北京超同步科技有限公司 (1) CTB 系列主轴驱动器，Gs 系列驱动器可以与多种数控系统良好接口，实现刚性攻丝，使数控钻、数控铣、数控车床、数控镗、加工中心等设备的功能得以充分发挥。适用机床: 数控铣床、数控车床加工中心、数控镗床龙门铣床、数控立车等数控设备主轴( 电主轴) 的驱动。技术特点:6000 转以上的精密加工，低速强力重切削加工，40 转以下的铰孔，低速螺纹加工，c 轴功能。 (2) CTB 系列主轴电机。功率范围: 1. 1 ～315kW; 额定电压: 380 /330 /310V; 防护等级:IP55; 环境温度: － 15 ～ 45℃; 结构型式: b3 /b5 /b35; 最高转速: 15000r /min; 额定频率: 16. 7 /25 /33. 3 /50 /66. 7 /100Hz; 工作制: 连续( S1 );绝缘耐压: AC1800V; 噪声: ≤70dB ( A); 环境湿度: 95%ＲH 以下( 不结露); 散热方式: 强制风冷。外形美观; 结构精巧; 封闭式散热风道; 噪声低、效率高; 优化节能设计。 (3) 组合型伺服驱动器，采用先进的硬件及软件集成技术，将多台伺服电机的驱动装置集成在一个驱动器内。该驱动器结构紧凑、安装方便，可广泛应用于数控车床、数控铣床、加工中心、立车等设备。 (4) 车床电主轴，全新一体化的风冷式车床电主轴稳定性好、震动小、噪声低，控制精度高，主轴安装简单，故障率低。

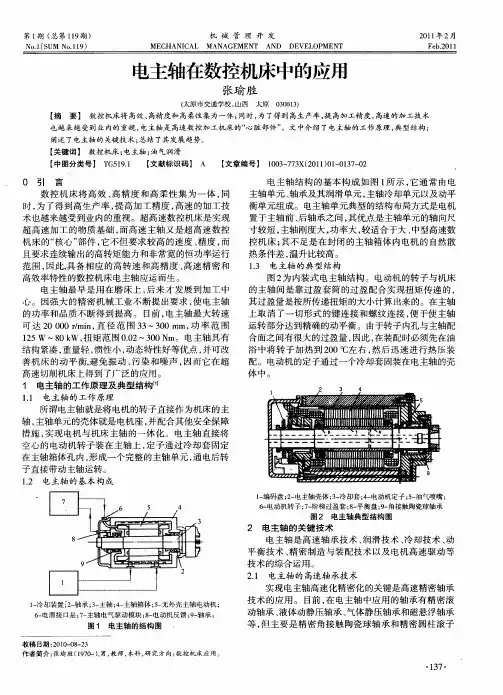

浅谈电主轴在数控加工中心的应用 电主轴最近十年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它是高速数控机床的”核心”部件，它的性能直接决定了机床的高速加工性能。本文简述了电主轴和加工中心的一些基本情况，并重点介绍了一种电主轴的结构及它在数控加工中心的应用情况。 标签：电主轴；数控加工中心；自动换刀系统 1 电主轴简介 电主轴是近些年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术。高速数控机床主传动系统取消了带轮传动和齿轮传动。机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”（Electric Spindle或Motor Spindle）。电主轴具有结构紧凑、重量轻、惯性小、振动小、噪音低、响应快等优点，可以减少齿轮传动，简化机床外形设计，易于实现主轴定位，是高速主轴单元中一种理想结构。 2 电主轴结构及工作原理 电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间（如图所示），其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床；其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。下图为某进口品牌电主轴的结构图。图中可以看出该电主轴配有旋转编码器及刀具锁紧系统（后面将继续介绍），这是所有数控加工中心电主轴都必须具有的元件。旋转编码器是实现自动换刀时主轴相位角的定位元件，确保每次主轴都在同样的位置松抓刀；刀具锁紧系统（液压）是自动换刀的执行元件，该电主轴实际还配有自动换刀控制器，通过控制液压系统来控制电主轴的松夹刀。 图1 某进口品牌电主轴结构图 3 数控加工中心介绍 数控加工中心是从数控铣床发展而来的。与数控铣床的最大区别在于加工中心具有自动交换加工刀具的能力，通过在刀库上安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，实现多种加工功能。数控加工中心是目前世界上产量最高、应用最广泛的数控机床之一。它的综合加工能力较强，工件一次装夹后能完成较多的加工内容，加工精度较高，就中等加工难度的批量工件，其效率是普通设备的5～10倍，特别是它能完成许多普通设备不能完成的加工，对形状较复杂，精度要求高的单件加工或中小批量多品种生产更为适用。
数控机床的特点和应用 数控机床的特点和应用 1、数控机床的特点 (1)加工精度高。数控机床是按数字形式给出的指令进行加工的。目前数控机床的脉冲当量普遍达到了。.001，而且进给传动链的反 向间隙与丝杠螺距误差等均可由数控装置进行补偿，因此，数控机 床能达到很高的加工精度。对于中、小型数控机床，其定位精度普 遍可达0.03,重复定位精度为0.01. (2)对加工对象的适应性强。数控机床上改变加工零件时，只须 重新编制程序，输人新的程序郭能实现对新的零件的加工，这就为 复杂结构的单件、小批量生产以及试制新产品提供了极大的便利。 对那些普通手工操作的普通机床很难加工或无法加工的精密复杂零件，数控机床也能实现自动加工。 (3)自动化程度高，劳动强度低。数控机床对零件的加工是按事 先编好的程序自动完成的，操作者除了安放穿孔带或操作键盘、装 卸工件、对关键工序的中间检测以及观察机床运行之外，不需要进 行复杂的重复性手工操作，劳动强度与紧张程度均可大为减轻，加 上数控机床一般有较好的安全防护、自动排屑、自动冷却和自动润 滑装置，操作者的劳动条件也大为改善。 (4)生产效率高。零件加工所需的`时间主要包括机动时间和辅助时间两部分。数控机床主轴的转速和进给量的变化范围比普通机床大，因此数控机床的每一道工序都可选用最有利的切削用量。由于 数控机床的结构刚性好，因此，允许进行大切削量的强力切削，这 就提高了切削效率，节省了机动时间。因为数控机床的移动部件的 空行程运动速度快，所以工件的装夹时间、辅助时间比一般机床少。 数拉机床更换被加工零件时几乎不需要重新调整机床.故节省了 零件安装调整时间。数控机床加工质量稳定，一般只做首件检验和
全国2010年10月高等教育自学考试 数控技术及应用试题 课程代码：02195 一、单项选择题(本大题共20小题，每小题2分，共40分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( ) A.圆上 B.圆外 C.圆内 D.圆心 2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( ) A.5 B.10 C.15 D.20 3.脉冲增量插补法适用于( ) A.以步进电机作为驱动元件的开环数控系统 B.以直流电机作为驱动元件的闭环数控系统 C.以交流电机作为驱动元件的闭环数控系统 D.以直线或交流电机作为驱动元件的闭环数控系统 4.基于教材JB3298—83标准，一般表示逆圆插补的G功能代码是( ) A.G02 B.G01 C.G03 D.G04 5.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个 ( ) A.步距角 B.导程 C.螺距 D.脉冲当量 6.步进电动机转子前进的步数多于电脉冲数的现象为( ) A.丢步 B.失步 C.越步 D.异步 7.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( ) A.0.01mm B.0.02mm C.0.05mm D.0.1mm
8.与交流伺服电机相比，直流伺服电机的过载能力( ) A.差 B.强 C.相当 D.不能比较 9.直接数控系统又称为群控系统，其英文缩写是( ) A.C B.DNC C.CIMS D.FMS 10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( ) A.脉冲／相位变换器 B.鉴相器 C.正余弦函数发生器 D.位置控制器 11.采用开环进给伺服系统的机床上，通常不．安装( ) A.伺服系统 B.制动器 C.数控系统 D.位置检测器件 12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( ) A.可逆计数器UDC B.位置检测器 C.同步电路 D.AM偏差补偿寄存器+ 13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时，其步距角为( ) A.0.36° B.0.72° C.0.75° D.1.5° 14.普通的旋转变压器测量精度( ) A.很高 B.较高 C.较低 D.很低 15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。( ) A.1／4个 B.1／3个 C.1／2个 D.1个 16.目前标准的直线感应同步器定尺绕组节距为( ) A.0.5mm B.1mm C.2mm D.5mm
第一章数控机床概述 数控技术是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物，它已开始在各个领域普及，并且它所带来的巨大效益已引起了世界各国科技与工业届的普遍重视。 20世纪40年代以来，汽车、飞机和导弹制造工业发展迅速，原来的加工设备已无法承担加工航空工业需要的复杂型面零件。数控技术是为了解决复杂型面零件加工的自动化而产生的。1948年，美国帕森斯（Parsons）公司在研制加工直升机叶片轮廓检验用样板的机床时，首先提出了应用电子计算机控制机床加工样板曲线的设想。后来与美国空军签订合同，帕森斯（Parsons）公司与麻省理工学院（MIT）伺服机构研究所合作进行研制成功。1952年试制成功第一台三坐标立式数控铣床。后来，又经过改进并开展自动编程技术的研究，于1955年进入实验阶段，这对加工复杂曲面和促进美国飞机制造业的发展起了重要作用。 1958年我国开始研制数控机床，1975年研制出第一台加工中心。目前，在数控技术领域，我国同先进国家之间还存在不小的差距，但这种差距正在缩小。数控技术的应用也从机床控制拓展到其他控制设备，如数控电火花线切割机床、数控测量机和工业机器人等。 1.1数控机床的产生与发展 科学技术和社会生产的不断发展，对机械产品的性能、质量、生产率和成本提出了越来越高的要求。机械加工工艺过程自动化是实现上述要求的重要技术措施之一。单件、小批生产占机械加工的80%左右，一种适合于产品更新换代快、品种多、质量和生产率高、成本低的自动化生产设备的应用已迫在眉睫。而数控机床则能适应这种要求，满足目前生产需求。 1.1.1数控机床的产生与发展过程 1946年诞生了世界上第一台电子计算机，它为人类进入信息社会奠定了基础。1952年，计算机技术应用到机床上，在美国诞生了第一台数控机床。从此，传统机床产生了质的变化。近半个世纪以来，数控机床经历了两大阶段和六代的发展。 1.数控（NC）阶段（1952年-1970年） 早期计算机的运算速度底,这对当时的科学计算和数据处理影响还不大,但不能适应机床的实施控制要求.人们不得不采用数字逻辑电路制成一台机床专用计算机作为数控系统,这被称为硬件连接数控(HARD-WIRED NC),简称为数控(NC) 。随着元器件的发展,这个阶段经历了三代,即1952年的第一代——电子管数控机床；1959年的第二代——晶体管数控机床；1965年的第三代——集成电路数控机床。
填空题 1、使用作位置检测装置的半闭环进给系统，一方面用它作实际 位移反馈信号，另一方面作测速信号。[旋转变压器] 2、圆弧插补时，通常把与时钟走向一致的圆弧叫______，反之称为 _______。[顺圆、逆圆] 3、为了防止机床强电系统干扰和其他类型外界干扰通过I/O控制回路进 入计算机，在控制计算机中，经常采用_______的输入和输出电路。 [光电隔离] 4、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。 [刀架转位、刀架定位、夹紧刀架] 5、循环指令G81用于加工，G82用于加工。[车端面、车螺纹] 6、粗加工复合循环指令G72主要用于加工，G76主要用于加 工。 [端面车削、螺纹切削] 7、按照伺服系统类型，可将数控机床的控制系统分为、和 。 [开环、半闭环、闭环] 8、在子程序中出现M99程序段，则表示。[子程序结束，返回主程序] 9、数控机床程序编制可分为、。[手工编程、自动编程] 10、脉冲编码器是一种位置检测元件，按照编码方式，可分 为和两种。 [光学式、增量式、绝对式] 11、数控机床的主运动变速系统主要采用。[有级变速和无级变速相结合方法] 12、一个零件加工的程序是由遵循一定结构、句法和格式规则的若干 个组成的，而每个 是由若干个组成的。[程序段、程序段、指令字] 13、在数控编程时，使用_______指令后，就表示程序结束并返回到零件程序头。[M30] 14、主程序调用子程序的程序段表示为。[M98 P（子程序号）] 15、对步进电机施加一个电脉冲信号，步进电机就回转一个固定的角 度，这个角度叫做______，电机的总角位移和输入脉冲的_______成正比，而电机的转速则正比于输入脉冲的______。[步距角、数量、频率] 16、数控机床的是由机床制造厂在机床上设置的一个不变的点。[零点] 17、现代数控机床的辅助动作，如刀具的更换和切削液的启停等是
数控机床的应用 在机械制造行业中，机床是一种主要的生产设备。机械制造行业的产品，其结构日趋复杂，精度和性能要求日趋提高，因此对生产设备——机床也相应地提出了高效率、高精度和高自动化的要求。 大批大量生产的产品，如汽车、拖拉机与家用电器的零件，为了提高产量和质量，广泛采用组合机床、凸轮控制的多刀多工位机床以及专用的自动生产线和自动化车间进行加工。但是应用这类专用机床和生产设备，生产准备周期长，使更新产品及修改加工工艺的时间较长，费用较高，制约了产品的更新换代。 在制造行业中，单件与小批量产品占到70％——80％，这类产品的零件一般都采用通用机床来加工，通用机床的自动化程度不高，基本上由人工操作，难于提高生产效率和保证产品质量，特别是一些由曲线、曲面组成的复杂零件，只能借助划线和样板，用手工操作的方法来加工，或者利用靠模和仿形机床来加工，其加工精度和生产效率仍会受到很大的限制。 数控机床，就是为了解决单件、小批量，特别是复杂型面零件加工的自动化并保证质量要求而产生的。1952年美国
PARSONS公司与麻省理工学院（MIT）合作研制了第一台三坐标数控铣床，它综合应用了电子计算机、自动控制、伺服驱动、精密检测与新型机械结构等多方面的技术成果，是一种新型的机床，可用于加工复杂曲面零件。该铣床的研制成功是机械制造行业中的一次技术革命，使机械制造业的发展进入了一个新的阶段。从第一台数控机床问世到现在的半个世纪中，数控技术的发展非常迅速，几乎所有品种的机床都实现了数控化。数控机床的应用领域也从航空工业部门逐步扩大到汽车、造船、机床、建筑等民用机械制造行业。此外，还出现了金属成型类数控机床：如数控折弯机，数控弯管机，数控步冲机等；特种加工数控机床：如数控线（电极）切割机、数控火焰切割机、数控激光切割机床等；其他还有：数控绘图机、数控三坐标测量机等。特别是相继出现的自动换刀数控机床（即加工中心Machining Center）、直接数字控制系统（即计算机群控系统，DNC，Direct Numerical Control）、自适应控制系统（AC，Adaptive Control）、柔性制造系统（FMS，Flexible Manufacturing System）、计算机集成（综合）制造系统(CIMS，Computer Integrated Manufacturing System )等，进一步说明，数控机床已经成为组成现代机械制造生产系统，实现计算机辅助设计（CAD）、制造（CAM）、检验（CAT）与生产管理等全部生产过程自动化的基本设备。
论文 数控机床电主轴及发展趋势 院系名称：工学院 专业名称：机械设计制造及其自动化 姓名： 学号： 0003年00 月8 日
数控机床电主轴及发展趋势 摘要：本文介绍了有关高速电主轴的工作原理和基本结构，以及高速电主轴的 关键技术，综述其应用及国内外发展状况。 关键词：数控机床；电主轴；发展 Abstract:This paper introduces the basic structure and working principle of high-speed electric spindle,And the key technology of high speed motorized spindle,A review of its application and development at home and abroad. Key words:Numerical control machine ;Electric spindle ; Develop 一、概述 数控机床（CNC）是装备制造业的技术基础和发展方向之一，是装备制造业的战略性产业。自20世纪80年代以来，数控机床、加工中心主轴向高速化发展。高速数控机床的机械结构已得到极大的简化，取消了带传动和齿轮传动，机床主轴由内装式主轴电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床主传动的零传动,这种结构称为电主轴。数控机床的工作性能，首先取决于主轴的性能。数控机床电主轴单元影响加工系统的精度、稳定性及应用范围，其动力性能及稳定性对加工起着关键的作用。电主轴是机床的核心部件,它将机床主轴与电机轴合二为一,即将主轴电机的定子、转子直接装入主轴组件的内部,也被称为内装式电主轴,其间不再使用皮带或齿轮传动副,从而实现机床主轴系统的“零传动”。它具有结构紧凑、重量轻、惯性小、动态特性好等优点,并改善了机床的动平衡,避免振动和噪声,在超高速机床中得到了广泛的应用。随着高速加工技术的迅猛发展和广泛应用,各工业部门特别是航天、航空、汽车、摩托车和模具加工等行业,对高速度、高精度数控机床的需求与日俱增。 二、电主轴的工作原理、典型结构及优点 2.1电主轴的工作原理 电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。 2.2电主轴的典型结构及优点 电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间，其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床；其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。 电主轴省去了带轮或齿轮传动，实现了机床的“零传动”，提高了传动效率。电主轴的刚性好、回转精度高、快速响应性好，能够实现极高的转速和加、减速
