冕宁大田光伏电站35kV送出工程
一般施工方案
四川强光电力工程有限公司
2015年10月14日
批准：年月日审核：年月日编写：年月日
总则
一、基础工程施工结束并经监理和运行单位代表验收合格或同意后方可进行杆塔组
立施工；杆塔工程结束并经监理和运行单位代表验收合格或同意后方可进行放紧线施工。
二、严格执行GB/T19001-IS09001-2000质量体系标准编制的《质量手册》有关质量
要求；严格按施工设计图施工，如有疑问，必须报项目经理部并得到肯定答复后才能施工；严把材料关，严禁不合格材料进入施工现场。
三、严格执行各种有关安全生产的规程、规范、条例和制度；严禁不合格工机具进
入施工现场。
一、工程基本概况
本工程电杆双杆12基，铁塔17基。8至9号跨高速公路一次。
2至3号，5至6号，18至19号，20至21号，穿越110kv，共四次。13至14号，28至29号跨安宁河二次。有十基耐张塔。
工程区属于高山峡谷地貌，，线路沿线高程为3800～4500m。
沿线地形划分：丘陵 10%，山地30%，高山60%。
地质划分为：松沙石30%，岩石70%。
第一部分砼杆组立
电杆组立施工流程图
第一章砼杆组立
一、砼杆的组装
1、水泥电线杆焊接方法与焊接质量要求
1．水泥杆的连接方式等径的分段水泥杆尽长为9米，经过不同长度的连接可以配成各种长度的电线杆。近年来也对分段的环形电杆，均必须在施工现场进行连接，焊接方式所用的材以下几种：
(1)螺栓连接。用法兰盘和螺柱连接。此对方法对交通不便地区使用比饺方便，但耗钢量较大，创造上也比较麻烦，连接质量也较焊接差，故目前采用此法连接的较少。
(2)钢图(钢箍)焊接。钢阉焊接。目前施工中经常使用的为气焊和电焊焊接。
1)气焊(又称风焊)是用可燃气体和易燃气体混合燃烧形成的火焰加工焊接。线路上通常使用电石加水发生的乙炔气作可燃气体，以氧气助瓶火焰的最高温度可达20 00一30 00℃。气焊需用的设备为乙炔发生器一只，氧气瓶，可以分散搬运，携带较轻便。气焊的特点是加热均匀和缓慢；缺点是被焊件容易迟火，气体火焰易受外界气流影响。
2)电焊(又称电弧焊)，线路上常用的为手工电弧焊，它是利用手工操作，在工件和焊条问引燃电弧，利用电弧高温熔化焊条和焊件进行焊接。所需没备为弧焊机l台，使用简单方便，焊接成本低，被焊件不易退火，其缺点是野外施工电源困农只能采用直流弧焊发电机，比较笨兔设备成本乱还需经常维修管理。
现在线路施工的水泥杆焊接，绝大多数均采用气焊。该项工作应由焊工负责焊接，作为协助工作的外线施工人员，也应当对焊接工艺的质量要求和安全措施，有所了解。
2．水泥电杆焊接的质量要求
(1)焊接的钢箍焊口上的污物进行消除干净。
(2)焊接前应允、排杆是否符合焊接的要求。
(3)钢箍焊口应对齐，电杆拼间隙应将合规定。
(4)先在全助长点焊三、四处，然后分段交叉进行焊接。
钢箍限度8毫米以反复焊两层。电焊焊条应与正式焊接用的规格相同。
(5)焊缝表面应平沿美巩鳞纹折皱细致均匀，不得有焊缝个断，咬边、焊痫、失渣、气泡、陈格和尺寸偏差等欧阳，无法纠正补焊时，此匿去重焊。焊缝如合裂纹，必须凿去运行施焊。
(6)钢因焊接后的思维尺小规定。
2、吊杆焊巴：直线杆，两侧吊杆焊巴朝小号，中间面向大号，左侧吊杆放在小
号侧，焊巴朝大号，右侧吊杆放在大号侧，焊巴朝小号。
耐张杆，焊巴并列朝内，中间面向大号，左侧吊杆放在小号侧，右
侧吊杆放在大号侧。
吊杆与横担联板在一条直线上
3、所有砼杆的拉线初拉力，要求每根调到10KN以上，组合拉线的各根拉线受力应一致，杆塔的多层拉线应在监视下对称调节，防止砼杆受力不均。
4、所有砼杆的拉线、吊杆，在架线前应调紧达到使平面横担略有向上预翘的程度。
5、耐张、转角电杆，在架设导、地线前，用调紧拉线方法，使杆顶向外角侧预偏100-150mm（根据转角度数调整相应尺寸），做到在架线后电杆不向内角侧倾斜。
6、耐张、转角电杆导线横担不等长，外角侧长于小角侧。
7、拉线制作
①、拉线金具和线夹螺栓穿向：
单拉线：水平位置者朝外（前）侧，垂直位置者朝上穿。
双拉线：上拉线线夹螺栓朝上，下拉线线夹螺栓朝下。（适用于锲型线夹）。
②、UT型线夹螺丝调节范围：线夹螺丝出牙10-20 m m。
③、拉线线夹凸背应在尾线短头号侧，凸背朝向：
单拉线朝上、朝外；
双拉线上把朝上，下把相互并列朝外。
④、拉线短头号从线夹出口起上把留长300±20mm,下把留长400±20mm，其线头用18-20#铁丝绑扎5道,线头与主线用12#铁丝绑扎6道,并刷防锈漆。
⑤、拉线与舌板应紧密接触，弯曲部分不应有明显松股。
⑥、砼杆拉线下把一律要装防盗型套件。（UT线夹螺母采用防卸螺母加防卸套加普通六角螺母配置）。
8、电杆横担及以上部分的螺栓均加扣紧式防松螺母（带双螺母的除外），。
9、接地引下线的连接螺栓采用FX-20防卸螺栓。
二、砼杆的起吊
根据以往的施工经验和现有工机具情况，一般地形情况的混凝土电杆起吊仍采用倒落式人字扒杆（四方铁扒杆或△铁扒杆），进行整体起吊或单扳。为了确保施工安全，提高工程质量，现场施工人员应严格遵守《安规》和《施工验收规范》的规定以及技术要求。现场布置和起吊过程中，应保证牵引地锚中心（或两牵引地锚的中心）、扒杆顶点、制动系统中心及杆塔结构中心（或重心）在同一垂直面上。单扳时如受地形限制，杆头允许偏离此面的最大值如下：
杆高15 16.5 18 19.5 21 22.5
最大偏离值 1.5 1.6 1.8 1.9 2.1 2.2
杆高24 25.5 27 28.5 30
最大偏离值 2.4 2.5 2.7 2.8 3.0
1、地锚布置
总牵引地锚用10T钢地锚，埋深要求：
坚土不小于：1.3米
亚粘土硬塑不小于：1.5米
亚粘土可塑不小于：1.7米
泥水（淤泥、松软土质）不小于：2.0米
地锚坑的开挖应使受力面尽量垂直，严禁放炮开挖已保持原状土的特性。马槽一定要开到位，其牵引地锚马槽的对地夹角不得大于25°，制动地锚的马槽对地夹角不大于30°；土质较好时地锚可用角铁桩再卡木枕木后回填一部分土以改善地锚受力情况，处于水田、淤泥或松软土质时应全部回填土（回填土前应先将坑内的水排干，并清除淤泥），起吊过程中应严加监视，处于岩石或开挖困难时应改双地锚。
2、放绳系统的布置
放绳应打在1.2倍杆高以外，且对地夹角不得大于40°，左、右放绳位置应对称杆根，不得超前落后，整立时后放绳设两套，单扳时设一套。左、右放绳打在上吊点以上以上0.3米处，前后放绳打在上吊点以上0.4-0.5米处，放绳的固定：处于土质较好时可用三联桩固定，其角铁桩的斜向打入土中深度不宜小于1.2米，桩与桩的距离不小于1米，用花兰和不小于6道的8＃铁丝联紧；处于水田、淤泥或打角铁桩困难的土质时，应埋设地锚或用地钻固定（Φ30大地钻）。地形较差或有阻碍物时应设双拦风过渡。特殊地形，放绳不能打在1.2倍杆高以外时，应设置转向滑车，以保证操作者在1.2倍杆高以外操作。
3、吊点系统
杆高18米及以上至21米的混凝土杆采用二点吊，杆高22.5米及以上至24米的采用三点吊，杆高25.5米及以上的采用四点吊，其起吊点见起吊尺寸表，整立时两边的吊绳长度应一致，使其受力均匀，由于各种杆高不一样，应按扒杆的初始角调整吊绳的长度，下吊点应用钢管补强，吊点尺寸不允许改变。
4、牵引系统
整体起立时牵引系统为两套组二滑车组。两主牵引地锚相距10～15米，当采用单扳时，牵引系统只设置一套组二滑车组。牵引绞磨应用三联桩固定，处于较差地质时（水田、淤泥、松软土质）应埋地锚或用地钻固定（Φ30大地钻）。起立24米以下杆时，应注意调整总牵引绳的长度以防“二、二”滑车组的行程不够而使杆子立不起。5扒杆系统
两根扒杆脚应保持水平，使两根扒杆受力一致，当有地形高差时扒杆脚应挖平，当开挖深度较大时（大于1m），应在其扒杆的回转方向开挖马糟。本措施不允许用高低腿扒杆立杆。在水田、淤泥或松软土质立杆时，扒杆脚应加垫枕木和角铁桩防沉。铁扒杆应用小扒杆起立到规定的初始角。铁扒杆应设左右放绳，并应锁腿。特殊地形时扒杆脚还需增设前后控制绳和联腿。扒杆脱帽后，应用二根扒杆放绳通过脱帽环分别将二根扒杆慢慢放下，或用一根钢丝绳（Φ11）通过挂在横担处的20KN单滑车将扒杆放下。
6、制动系统
制动绳必须从杆根下方引出，以防产生扭力，立杆前应尽量收紧，起立过程中应听从指挥缓慢松出以减少震动的冲击力，整体起立时松制动应力求同速同步，严防单边受力过大而造成电杆在横担附近产生横裂。
7、起吊
（1）当各系统准备好且经检查无误后方可起吊。杆头初离地面0.8米左右时应停止牵引，做受力冲击试验和杆身弯曲等全面检查。确认各系统无问题后方可
继续起吊，起吊过程中左、右放绳起吊速度酌情松出。
（2）扒杆脱帽前应使杆根进入底盘，此时制动系统还不能拆除。扒杆接近脱帽时，后拦风绳应带紧且随起吊速度缓慢松出，当杆子起立约70°时，牵引速度应
减慢，当起立约80°时应停止牵引，用松临时拉线方法使杆子到位。
（3）起吊过程中放绳不可受力过大，当一方受力过大时应停止牵引，查明原因后方可再行起吊。
（4）单扳时，第一根杆子可用3根或4根临时拉线固定，其设置的方向应避免对第二根杆子的起立产生阻碍，否则应在该方向上设置双层临时拉线。用3根
临时拉线时其相互间的最大水平夹角不大于130°，用4根时其相互间的水
平夹角为90°，临时拉线应选用GJ—35的钢绞线。直线杆用三根临时拉线
固定时，其杆子内侧的二根可固定于导拉棒上；耐张杆可固定于另一根杆子
的地拉棒上，杆子外侧的一根临时拉线可用三联桩固定，其对地夹角不大于
45°。利用导拉代替杆内侧的三根临时拉线，下把只戴单帽，以防止正式拉
线受力过大并有意使杆子向外侧稍偏。第二根杆子立好后进行杆上组装时，
用松临时拉线来调整杆头根开，禁止用压拉线的方法调整根开。组装完后，
应调正电杆，拉线下把戴上双帽。
（5）当牵引位置较低，杆子向下山坡起立时，扒杆脱帽较迟，此情况可将扒杆脚与杆坑的距离增加0.5米或将扒杆的初始角再适当放至70°，提早控制好后
放绳，以防由于扒杆自重而使杆子急剧向牵引方向运动。
（6）当牵引位置较高时，扒杆脱帽提前，此情况可将扒杆初始角减至60°，并提前控制好后放绳。
8、组立杆最低劳动组合（一个立杆组）
项目整立单扳
技工（人）民工（人）技工（人）民工（人）现场负责 1 1
安全监护 1 1
扒杆（杆根） 3 16 2 15 牵引系统 4 12 2 8
制动系统 3 8 2 4
放绳 2 4 2 4
合计14 40 10 31
9、安全注意事项：
a、所有锚桩应受力均衡，坚实牢固，不得利用树木或外露岩石作牵引或制动等主要受力锚桩。
b、起吊前，现场指挥和安全监护应对地锚、锚桩、拦风绳绑扎部位、扒杆等关键部
位亲临检查。
c、凡绑扎工作禁止“以民代技”；凡交民工处理的工作本岗位技工应及时检查。
d、临时拉线未固定好时不得登杆作业，正式拉线未做好以前不得拆除临时拉线，杆上有人时不得调整临时拉线。
e、高空拼装横担应统一指挥，严禁蛮干，如调整杆子根开，四方拉线应有技工操作、监护。
f、上下杆过程中不得随身携带重物，双手也不得握工具等杂物。
g、高空作业必须双保险，安全带、绳必须栓系在结构牢固的部位，做到高挂低用。
h、高空作业使用的工具材料须用绳索上下传递，严禁随意抛掷。
i、未经专业培训，没有高空作业证的人员严禁进入高空作业。
J、起吊过程的始终，通讯必须良好、畅通。严禁在通讯障碍的情况下工作。
k、临近杆位的带电线路在不能满足所立杆子的高度和距离时，应停电施工或采取有效措施方能施工。
l、施工前，对所有工机具要进行清理和检查，不合格者严禁使用，亦不准超负荷使用。
三、组立杆现场布置方案
1、各杆型重量、重心表（整体组立）：
杆型
重心
（m）
重量
（kg）
杆型
重心
（m）
重量
（kg）
Z21-19.5 10.11 4804 Z21-21 10.87 5154
Z22-24 12.30 6156 Z22-25.5 13.14 6208
Z22-27 13.90 6558 Z22-28.5 14.64 6930
Z25-24 12.20 6206 Z25-25.5 13.04 6258
Z25-27 13.80 6608 N21-21 11.05 5244
J21-18 9.73 4826 J22-18 9.73 4852 注: 重心指到杆根距离。
2、组立杆主要工机具表
序号名称规格单位数量备注
1 铁扒杆14.3 m 付 1 △形或四方形扒杆
2 木扒杆φ100×6m 根 2 立铁扒杆用
3 起重滑车10KN单个8 分解吊装和立铁扒杆用
4 起重滑车30KN单个 2 牵引转向
5 起重滑车40KN单个 2 吊点下滑车
6 起重滑车80KN单个 2 吊点上滑车
7 起重滑车150KN单个 1 总牵引
8 起重滑车70KN双个 4 牵引滑车2个、制动2个
9 起重滑车80KN双个 4 牵引滑车2个、制动2个
10 钢丝绳φ9×8m 根 4 锁腿
11 钢丝绳φ11×60m 根10 放绳、立扒杆用
12 钢丝绳φ12.5×50m 根 4 制动滑车组2、立铁扒杆用
13 钢丝绳φ12.5×250 m 根 2 制动滑车组2、立铁扒杆用
14 钢丝绳φ15.5×21 .8m 根 2 吊点绳
15 钢丝绳φ20×29.5m 根 2 吊点绳
16 钢丝绳φ18.5-φ20*3.2 m根 2
17 钢丝绳φ24×35m 根 2 总制动
18 钢丝绳φ26×26 m 根 1 总牵引
19 钢丝绳φ15.5×100m 根 2 分解吊构件用
20 钢丝鼻子φ15.5×9m 根 4 牵引转向，制动器各2
21 钢丝鼻子φ26×9 m 根 4 牵引地锚，制动锚各2
22 钢丝帽50KN 根 1 19.5m及以下杆分解立用
23 钢丝帽100KN 根 1 21-30m杆分解及19.5m以下用
24 钢丝帽150KN 根 1 19.5m及以上杆整体立用
25 机动绞磨30-50KN 台 2
26 卸扣10KN 个8 放绳用
27 卸扣30KN 个10 锁腿2，中下吊点4，转向2
28 卸扣50KN 个 2 上吊点
29 卸扣80KN 个 6 牵引下滑车，制动，脱帽吊点连接用
30 卸扣100KN 个 2 牵引上滑车
31 卸扣150KN 个 1 总牵引
32 补强木φ120×9 m 根 1
序号名称规格单位数量备注
33 钢绞线GJ-35 米1700 分解组立作临时拉线用
34 钢地锚100KN 个 6 牵引地锚和制动地锚各2
35 角铁桩L75×8×1.5m 块60
36 地钻φ30（中大号）付20 水田放绳和绞磨固定用
37 制动器20KN 个 2
38 链条葫芦10-30KN 个 4 高空组装或其他用
39 钢钎根 4
40 收线钳把12
41 枕木铁（木）块10 扒杆防沉
42 花兰φ19 个10
43 双钩10-30KN 把 4 排除故障用
44 断线钳把 4
45 大榔头14-16P 把8
46 白棕绳φ19×30m 根 2
47 白棕绳φ19×80m 根 1
48 小吊绳米200
49 钢卷尺30m 只 1 或皮尺
50 垂球个 2
51 转杆木φ120-3m 根 1 单扳时转杆用
52 抽水机台 1 流砂坑备用
53 红白旗付 1 指挥用
54 对讲机台 6 通讯用
55 大扳手15-18 把 2 组装用
3、分解组立杆现场布置方案
1）布置简图:
扒杆
60O
a b c d e f
2）分解组立杆各部尺寸表
尺寸(m)
杆高 a b c d e f
扒杆参数
高度根开m 初始角
15 3.0 4.0 6 18 9 3.5 60°
18 4.0 4.5 5 22 9 3.5 60°
19.5 4.0 5.0 4.23 9 3.5 60°
21 4.0 5.5 4 25 9 3.5 60°
22.5 4.0 4.5 5 4 27 10.5 4 60°
24 4.0 5 5.5 3.29 10.5 4 60°
25.5 3.0 4.5 4.5 5 6 31 13 4.5 60°
27 3.0 4.5 5 5.5 6 33 13 4.5 60°
28.5 3.0 4.5 5.5 5.5 6 34 13 4.5 60°
四、独扒杆单扳
根据工程地形的情况，大部分混凝土电杆的起吊为单扳，而有些杆位地形高差大，又是处于岩石地质，用人字扒杆单扳时挖扒杆脚困难，因此为了减少立杆时的土石方量，用单扒杆单扳φ300、φ400等径的混凝土电杆作为一种特殊地形的特殊施工方法，其施工布置图如下图所示：
1、平面布置图：（Z22-24）
10.5m扒杆
60°
4m 5m 5.5 m 3.5m 29m
φ11×50m φ12.5×50m（对地夹角25°）
三联桩三联桩
0.5m
φ11/12.5×50m
二联桩
三联桩二联桩
φ11×50m φ11×50m（对地夹角25°）
2、施工注意事项：
1）使用的工机具除只用一根14.3m的铁扒杆外，其余均同用人字扒杆单板一样。 2）考虑起立第二根杆子的方便及地形条件，扒杆可摆在要起立电杆的任何一侧，扒杆脚距杆身0.5 m。扒杆侧的扒杆放绳用φ12.5×50m钢绳和三联桩固定,另一侧用φ11×50 m的钢绳和二联桩固定,其对地夹角不大于25°,可布置在与扒杆脚步平行或稍靠头侧的地方固定,当放绳位置较扒杆位置高时,宜取靠杆头方案,其它布置同一般方法起吊相同,遇到障碍时应设双绳过渡。
3）起吊前，扒杆两侧放绳应调到使扒杆在规定初始角位置的正方向（扒杆投影与砼杆平行），待起吊受力后扒杆顶自然向杆身上方偏移。
4）起立过程中，指挥人员要站立于杆头，保证扒杆顶位于杆身的垂直上方，扒杆靠电杆侧的放绳受力不能太大，保证扒杆不倾覆即可。指挥人员应根据扒杆的倾斜随起吊过程指挥受力侧放绳适当松出，以防扒杆向相反方向倾斜。
5）扒杆脚应挖深不小于0.15 m,以保证扒杆脚步的稳固,且应锁腿。
6）扒杆放绳固定位置处淤泥或打角铁桩困难时应用地钻或埋设地锚。
7）独扒杆不允许在起立状态过夜。
冕宁大田光伏电站35kV送出工程 一般施工方案 四川强光电力工程有限公司 2015年10月14日
批准：年月日审核：年月日编写：年月日
总则 一、基础工程施工结束并经监理和运行单位代表验收合格或同意后方可进行杆塔组 立施工；杆塔工程结束并经监理和运行单位代表验收合格或同意后方可进行放紧线施工。 二、严格执行GB/T19001-IS09001-2000质量体系标准编制的《质量手册》有关质量 要求；严格按施工设计图施工，如有疑问，必须报项目经理部并得到肯定答复后才能施工；严把材料关，严禁不合格材料进入施工现场。 三、严格执行各种有关安全生产的规程、规范、条例和制度；严禁不合格工机具进 入施工现场。
一、工程基本概况 本工程电杆双杆12基，铁塔17基。8至9号跨高速公路一次。 2至3号，5至6号，18至19号，20至21号，穿越110kv，共四次。13至14号，28至29号跨安宁河二次。有十基耐张塔。 工程区属于高山峡谷地貌，，线路沿线高程为3800～4500m。 沿线地形划分：丘陵 10%，山地30%，高山60%。 地质划分为：松沙石30%，岩石70%。 第一部分砼杆组立 电杆组立施工流程图
第一章砼杆组立 一、砼杆的组装 1、水泥电线杆焊接方法与焊接质量要求 1．水泥杆的连接方式等径的分段水泥杆尽长为9米，经过不同长度的连接可以配成各种长度的电线杆。近年来也对分段的环形电杆，均必须在施工现场进行连接，焊接方式所用的材以下几种： (1)螺栓连接。用法兰盘和螺柱连接。此对方法对交通不便地区使用比饺方便，但耗钢量较大，创造上也比较麻烦，连接质量也较焊接差，故目前采用此法连接的较少。 (2)钢图(钢箍)焊接。钢阉焊接。目前施工中经常使用的为气焊和电焊焊接。 1)气焊(又称风焊)是用可燃气体和易燃气体混合燃烧形成的火焰加工焊接。线路上通常使用电石加水发生的乙炔气作可燃气体，以氧气助瓶火焰的最高温度可达20 00一30 00℃。气焊需用的设备为乙炔发生器一只，氧气瓶，可以分散搬运，携带较轻便。气焊的特点是加热均匀和缓慢；缺点是被焊件容易迟火，气体火焰易受外界气流影响。 2)电焊(又称电弧焊)，线路上常用的为手工电弧焊，它是利用手工操作，在工件和焊条问引燃电弧，利用电弧高温熔化焊条和焊件进行焊接。所需没备为弧焊机l台，使用简单方便，焊接成本低，被焊件不易退火，其缺点是野外施工电源困农只能采用直流弧焊发电机，比较笨兔设备成本乱还需经常维修管理。 现在线路施工的水泥杆焊接，绝大多数均采用气焊。该项工作应由焊工负责焊接，作为协助工作的外线施工人员，也应当对焊接工艺的质量要求和安全措施，有所了解。 2．水泥电杆焊接的质量要求 (1)焊接的钢箍焊口上的污物进行消除干净。 (2)焊接前应允、排杆是否符合焊接的要求。 (3)钢箍焊口应对齐，电杆拼间隙应将合规定。 (4)先在全助长点焊三、四处，然后分段交叉进行焊接。 钢箍限度8毫米以反复焊两层。电焊焊条应与正式焊接用的规格相同。 (5)焊缝表面应平沿美巩鳞纹折皱细致均匀，不得有焊缝个断，咬边、焊痫、失渣、气泡、陈格和尺寸偏差等欧阳，无法纠正补焊时，此匿去重焊。焊缝如合裂纹，必须凿去运行施焊。 (6)钢因焊接后的思维尺小规定。 2、吊杆焊巴：直线杆，两侧吊杆焊巴朝小号，中间面向大号，左侧吊杆放在小 号侧，焊巴朝大号，右侧吊杆放在大号侧，焊巴朝小号。 耐张杆，焊巴并列朝内，中间面向大号，左侧吊杆放在小号侧，右

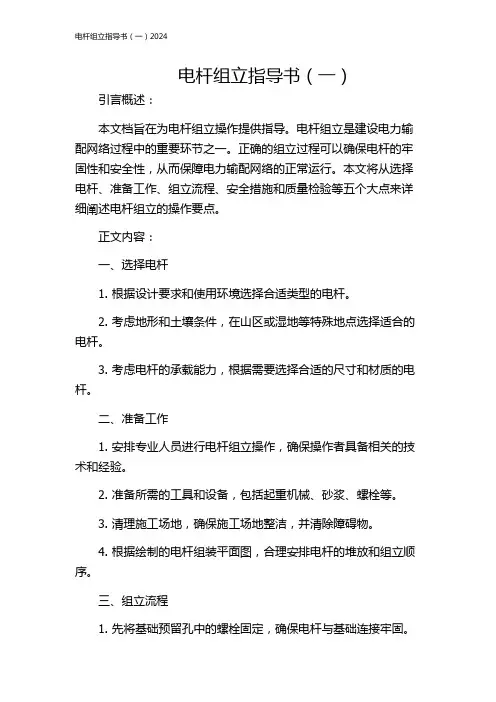

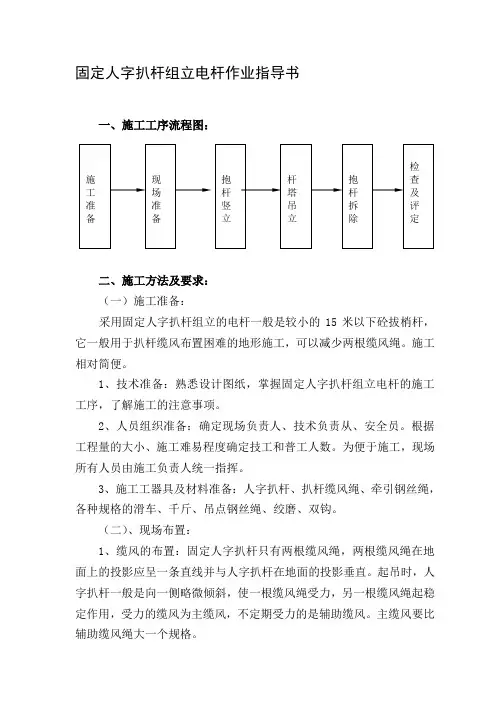

固定人字扒杆组立电杆作业指导书 一、施工工序流程图： 二、施工方法及要求： （一）施工准备： 采用固定人字扒杆组立的电杆一般是较小的15米以下砼拔梢杆，它一般用于扒杆缆风布置困难的地形施工，可以减少两根缆风绳。施工相对简便。 1、技术准备：熟悉设计图纸，掌握固定人字扒杆组立电杆的施工工序，了解施工的注意事项。 2、人员组织准备：确定现场负责人、技术负责从、安全员。根据工程量的大小、施工难易程度确定技工和普工人数。为便于施工，现场所有人员由施工负责人统一指挥。 3、施工工器具及材料准备：人字扒杆、扒杆缆风绳、牵引钢丝绳，各种规格的滑车、千斤、吊点钢丝绳、绞磨、双钩。 （二）、现场布置： 1、缆风的布置：固定人字扒杆只有两根缆风绳，两根缆风绳在地面上的投影应呈一条直线并与人字扒杆在地面的投影垂直。起吊时，人字扒杆一般是向一侧略微倾斜，使一根缆风绳受力，另一根缆风绳起稳定作用，受力的缆风为主缆风，不定期受力的是辅助缆风。主缆风要比辅助缆风绳大一个规格。
2、缆风地锚、牵引地锚的布置：牵引地锚采取打排桩加村地木，主缆风地锚应该加强，距扒杆的距离要合适，使主缆风绳的对地夹角不大于45°。 3、扒杆的选用：由于用固定人字扒杆只能用来组立15米以下电杆，因此扒杆的强度就要求得低一些。可以用铝合金扒杆，对12米及以下的砼杆也可采用杉木杆作扒杆。扒杆的长度不小于0.9倍的电杆的长度。 （三）、抱杆的竖立： 抱杆运到现场后，应仔细检查：是否有明显的损坏及裂纹现象，如没有就可将抱杆拼装成人字形。将扒杆头部用钢丝绳或专用联结件结牢靠，并把两根缆风绳、起吊用的滑车系统、钢丝绳安装在扒杆头部。将人字扒杆的两个根部底座操平，打上临时桩将扒杆的两脚锁住，防止扒杆射箭。 准备工作就绪，可用人工将扒杆竖起一定的角度，用绞磨或人工牵引缆风绳，将扒杆立起，并使杆头略向坑的方向倾斜，并使主缆风受力，分别在扒杆的两根部打两桩并用千斤锁住，防止起吊电杆时扒杆根部位移。 （四）、杆塔吊立： 1、电杆检查：吊电杆前，应对电杆作全面检查，检查电杆的横向、纵向杆头的封顶、弯曲等，符合要求后方可起吊。起吊前应将电杆拔正，使电杆垂直扒杆。 2、吊点绑扎：10米及以下的电杆，可采用一点起吊，12米至15米的拔杆可采用2米起吊。采用二点起吊的电杆可用双钩将起吊钢绳收紧调好。见固定人字扒杆立杆图。

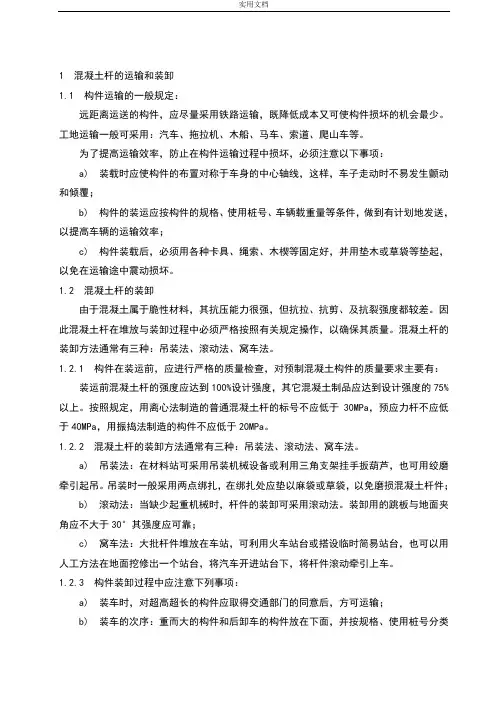

1 混凝土杆得运输与装卸 1、1 构件运输得一般规定： 远距离运送得构件，应尽量采用铁路运输，既降低成本又可使构件损坏得机会最少。工地运输一般可采用：汽车、拖拉机、木船、马车、索道、爬山车等。 为了提高运输效率，防止在构件运输过程中损坏，必须注意以下事项： a) 装载时应使构件得布置对称于车身得中心轴线，这样，车子走动时不易发生颤动与倾覆； b) 构件得装运应按构件得规格、使用桩号、车辆载重量等条件，做到有计划地发送，以提高车辆得运输效率； c) 构件装载后，必须用各种卡具、绳索、木楔等固定好，并用垫木或草袋等垫起，以免在运输途中震动损坏。 1、2 混凝土杆得装卸 由于混凝土属于脆性材料，其抗压能力很强，但抗拉、抗剪、及抗裂强度都较差。因此混凝土杆在堆放与装卸过程中必须严格按照有关规定操作，以确保其质量。混凝土杆得装卸方法通常有三种：吊装法、滚动法、窝车法。 1、2、1 构件在装运前，应进行严格得质量检查，对预制混凝土构件得质量要求主要有： 装运前混凝土杆得强度应达到100%设计强度，其它混凝土制品应达到设计强度得75%以上。按照规定，用离心法制造得普通混凝土杆得标号不应低于30MPa，预应力杆不应低于40MPa，用振捣法制造得构件不应低于20MPa。 1、2、2 混凝土杆得装卸方法通常有三种：吊装法、滚动法、窝车法。 a) 吊装法：在材料站可采用吊装机械设备或利用三角支架挂手扳葫芦，也可用绞磨牵引起吊。吊装时一般采用两点绑扎，在绑扎处应垫以麻袋或草袋，以免磨损混凝土杆件； b) 滚动法：当缺少起重机械时，杆件得装卸可采用滚动法。装卸用得跳板与地面夹角应不大于30°其强度应可靠； c) 窝车法：大批杆件堆放在车站，可利用火车站台或搭设临时简易站台，也可以用人工方法在地面挖修出一个站台，将汽车开进站台下，将杆件滚动牵引上车。 1、2、3 构件装卸过程中应注意下列事项： a) 装车时，对超高超长得构件应取得交通部门得同意后，方可运输； b) 装车得次序：重而大得构件与后卸车得构件放在下面，并按规格、使用桩号分类
一项目概况 本工程为亚让水电站厂房～闸首 10kV 架空配电线路工程，建设目的是为满足亚让水电站闸首及地方公路养护段供电的需要。本工程按永久线路架设，根据亚让水电站闸首及地方公路养护段供电负荷及考虑导线机械强度，导线选用 LGJ-70/10，杆塔采用长ф190X12 环形钢筋混凝土稍杆。线路路径总长约 1.6km，并分别在公路养护段（#2 杆）和闸首终端杆（#16 杆）各装设一台 80kVA 的杆上变压器。 二．编制依据 2.1 亚让水电站施工合同； 2.2 设计院图纸《亚让水电站厂房—闸首 10kV 架空配电线路工程施工图设计》； 2.3 《10kV及以下架空配电线路设计技术规程（DL/T5220-2005）》； 2.4 《35kV及以下电气装置施工及验收规范》》； 2.5 《架空绝缘配电线路工程图集》上册、下册 2003-9； 2.6 《10kV配电工程设计手册》 2004-11； 2.7 《电力建设安全工作规程（架空电力线路部分（DL5009.2-2004）》。 三、工程量 新建10KV线路1.6公里，其中导线5000米，型号为钢芯铝绞线LGJ-70/10；拉线分两种，镀 锌钢绞线GJ-50共计300米，镀锌钢绞线GJ-35共计150米；杆塔采用φ 190 的 12m 混凝土电 线杆16基，φ 190 的 10m混凝土电线杆2基。 四、施工总体安排 根据本工程的线路情况及业主单位对施工进度的要求，结合我公司以往同电压等级送电线路的施工经验，本线路工程的施工总体进度计划如下： 监理下达开工令后45个日历日。 五、施工方法 5.1工序流程
5.2 线路复测 线路复测由项目部组织各施工队技术员、测量人员等，利用全站仪、J2经纬仪分两组对全线进行详 线路复测必须执行国家《工程测量规范》现行标准的有关规定，测量中要进行往返观测或多次复测进行相互校核，以免出错。误差必须满足验收规范的标准要求。 线路复测中，应对线路直线方向、耐张直转角度数、相邻杆的高差、档中被跨越物的标高、地面危险点的标高进行重点复核。如偏差超过验收规范的标准要求时，应通知设计单位查明原因，予以纠正。如发现设计图纸中没有的交叉跨越物，应及时通知设计单位协商处理。
电杆组立施工方案标准化管理部编码-[99968T-6889628-J68568-1689N]
35kV羊塔五线电杆组立施工方案 一、编制依据： 1 GBJ50233-2005 《110-500KV架空电力线路施工及验收规范》 2 Q/CSG10017.1-2007 《110-500KV送变电工程质量检验及评定规范》 3 DL-408-91 《电力建设安全工作规程》（架空电力线路部分） 4 JGJ160-2008 《施工现场机械设备检查技术规程》 5 电力建设工程安全和环境管理设施规范应用手册 6 安全生产监督规定安全生产工作规定 7 《安规》、《行规》的相关规定； 8 本线路相关施工图纸 9 依据现场实际调查及设备现状。 二、工程概况 主要是为35kV羊塔五线161-01#（21米）、385-05#（18米）、385-06#（18米）、385-08#（18米）、385-12-1#（18米）、385-14#（18米）号杆出现严重的横向裂纹，因此需要更换6基电杆。 2.1施工项目及负责人 （1）施工地点：35kV羊塔五线161-01#（21米）、385-05#（18米）、385-06#（18米）、385-08#（18米）、385-12-1#（18米）、385-14#（18米）号杆（2）施工时间：2015年5月4日09：00时—2015年5月4日23：50时 2.3施工内容、等级、影响及限速范围、设备变化 三、施工组织机构
5四、工序施工方法 4.1 工艺流程 （1）施工准备：技术人员要求参加立杆作业人员备齐电杆组立所需的工、机具材料如：吊车、吊绳（钢丝绳），钢管（φ150mm 自带抱箍）、铁镐、铁锹、钢钎、大锤、红油漆、口哨、信号旗等。 （2）坑深复测：用钢卷尺、花杆复测基坑深度是否符合设计要求，双杆坑深不但要满足等高要求，并要对坑底要进行操平观测，要求同基电杆坑底必须在同一个水平面上，达不到要求的必须进行修坑和返工，检查合格后方可进行电杆组立。 （3）安放底盘：将底盘放入坑底，安放底盘时两盘中心位置应是两杆的根开距离，注意不要将砂土带入坑内。 （4） 横担安装：横担安装应平正，安装偏差应符合下列规定：
教育城10kV配电工程 杆塔施工作业指导书 国网西藏电力建设有限公司 2014年6月
一、工程概况及特点 1、工程施工相关单位 建设单位：国网西藏电力有限公司 设计单位：四川浚叶电力设计有限公司 施工单位：国网西藏电力建设有限公司 2、施工范围及主要工程量 Ⅰ期线路总长3.2km. 3、施工期限 30天。 三、组织措施 1、施工现场组织机构 本工程投入施工人员50名，旺久为项目经理，林军为技术负责人，何亮为安全员，塔嘎为质检员，邓洪松为现场施工员，张永春为施工一组组长，张强为施工二组组长，魏国成为现场材料员。 2、各级人员职责 2.1施工负责人职责： 2.1.1全面负责工程的材料、技术、质量、安全、工期、文明施工的管理，并组织实施。 2.1.2施工负责人负责指挥本工程的生产、经营活动，调动人力、物资等生产要素，合理组织施工技术力量，保证施工任务的完成。 2.2现场安全员职责： 2.2.1 对入场的施工人员进行安全教育和安全考核。 2.2.2 监督检查工作票、班前会、班后会及公司其它安全管理制度的执行情况。 2.2.3 深入工地，做好安全监察工作，消除习惯性违章行为。 2.2.4 积极配合施工负责人做好安全管理的各项工作，确保整个施工过程中不发生任何安全事故，保障工程顺利实施。 2.2.5监督检查班组成员在施工过程中的施工安全，及时纠正班组成员在施工中的习惯性违章行为。
2.3现场技术负责人职责： 2.3.1根据现场工作实际需要，合理配臵班组成员。 2.3.1负责组织（督促）各施工组开展施工现场线路架设、设备安装工程技术数据、设备材料、产品合格证及隐蔽工程签证等资料的收集、整理、核对、编制、上报等工作； 2.3.2负责施工现场施工工艺指导、检查，施工质量的监督、管理、考核等工作 2.3.2负责贯彻落实施工质量三级质量检查制度，确保施工工艺质量。 2.4现场材料员职责： 2.4.1积极配合施工负责人的各项工作，做好工程材料的准备工作，按工程所需材料按质、按量调配并认真管理。 2.4.2负责工程废旧物资设备的回收登记、上交等管理工作。 2.4.3做好施工工器具的管理工作。 2.5工作班人员职责： 2.5.1积极配合施工负责人的各项工作，认真完成工作负责人下达的工作任务。 2.5.2对当天的工作内容，及工作任务进行分析，做到安全施工、文明施工，对工作负责、对自己、对他人负责。 3、施工机具配臵情况
水泥杆单杆组立作业指导书 KHZ-ZY015-2009（A） 1 目的 规范输电线路水泥杆单杆组立的作业方法,消除安全隐患；提高施工质量，保证水泥杆单杆组立的施工安全。 2 适用范围 适用于我公司所属施工项目部各类电压等级线路水泥杆单杆组立施工作业。 3 引用标准 下列标准所包含的条文，通过引用而构成本作业指导书的条文。 本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性： GB50233—2005 《110~500KV架空电力线路施工及验收规范》 DL409—91 《电业安全工作规程》（电力线路部分） DL5009.2－2004 《电力建设安全工作规程》（架空电力线路部分） DL/T5092－1999 《110～500KV架空送电线路设计技术规程》 DL/T741－2001 《架空送电线路运行规程》 DL/T5154－2002 《架空送电线路杆塔结构设计技术规定》 4 支持性文件 5 技术术语 5.1抱杆 组立水泥杆提升材料的绳索支撑物或支持物，多为木杆或铝合金杆。 5.2 吊点 水泥杆起吊时在杆身上的起吊绳绑扎位置点。吊点的布置应使水泥杆在起立时各处所承受的弯矩与各处的允许弯矩相适应。 5.3 牵引绳 通过绞磨用于牵引.提升物件的受力绳索。 5.4制动绳 牵引过程中用于控制物件移动或变形的受力绳索。 5.5 吊点绳 用于起吊水泥杆而在杆身吊点处绑扎的钢丝绳即吊点绳。 5.6脱帽绳 抱杆失效后自动脱落或抖落抱杆头部与牵引系统的控制拉绳称脱帽绳。 5.7地面组装 根据水泥杆分段情况，吊装方法、顺序和抱杆起吊能力等情况，将杆段横担等铁附近在地面组装成水泥杆整体结构。 6 安全措施 6.1 对于需停电的作业。 6.2 办理工作许可手续。
表B.0.1 施工组织设计/专项施工方案报审表★ 本表（含附件）一式 4 份，监理项目部存 2 份，建设单位（业主项目部）存 1 份，承包单位存 1 份。
秀峰（重坡）110kV 变35kV 送出工程：丙午35kV 变～凯口35kV 变35kV 线路π接入秀峰（重坡）110kV 变35kV 线路工程 合同编号：060900〔2016〕01JJ11 省市水电工程 2016年04月 电杆组立专项施工方案
批准：审核：编制：
目录 一、编制依据 0 二、工程概况 0 2.1施工项目及负责人 0 2.2施工地点、时间 0 2.3施工容 (1) 三、施工组织机构 (1) 3.2施工单位组织 (2) 3.3施工任务划分 (2) 四、工序施工方法 (2) 4.1 工艺流程 (2) 4.2 操作要点 (2) 五、施工安全目标 (5) 5.1安全方针 (5) 5.2安全目标 (5) 5.3安全管理组织机构 (5) 5.4施工队安全岗位职责 (6) 5.5施工质量保证措施 (7) 5.6施工安全保证措施 (8) 六、文明施工及标准化工地管理措施 (10) 6.1 文明施工管理目标 (10) 6.2 文明管理组织机构 (10) 七、应急预案 (12) 7.1应急设备、工具准备 (12) 7.2 应急组织及人员分工 (12) 7.3 应急处理措施 (13)
一、编制依据： 1 GBJ50233-2005 《110-500KV架空电力线路施工及验收规》 2 Q/CSG10017.1-2007 《110-500KV送变电工程质量检验及评定规》 3 DL-408-91 《电力建设安全工作规程》（架空电力线路部分） 4 JGJ160-2008 《施工现场机械设备检查技术规程》 5 电力建设工程安全和环境管理设施规应用手册 6 安全生产监督规定安全生产工作规定 7 《安规》、《行规》的相关规定； 8 本线路相关施工图纸 9 依据现场实际调查及设备现状。 二、工程概况 主要是为秀峰（重坡）110kV变35kV送出工程：丙午35kV变～凯口35kV 变35kV线路π接入秀峰（重坡）110kV变35kV线路工程共25基（直线杆7基、转角杆16基）电杆组立施工编写。 2.1施工项目及负责人 2.2施工地点、时间 （1）施工地点：都匀市墨冲镇 （2）施工时间：2016年7月26日—2016年8月15日

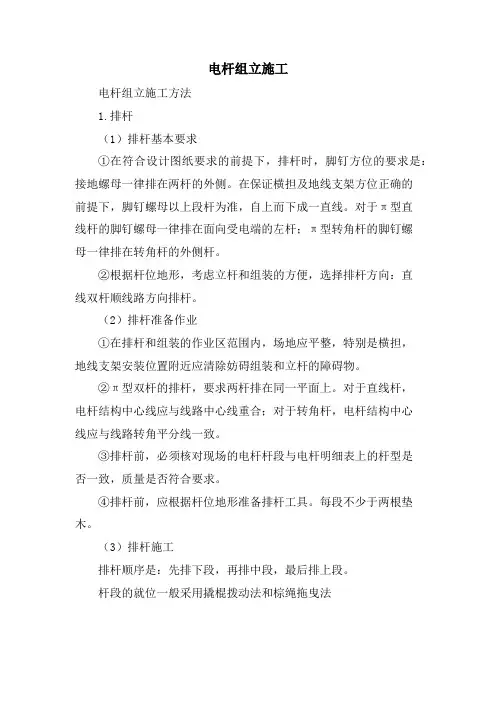

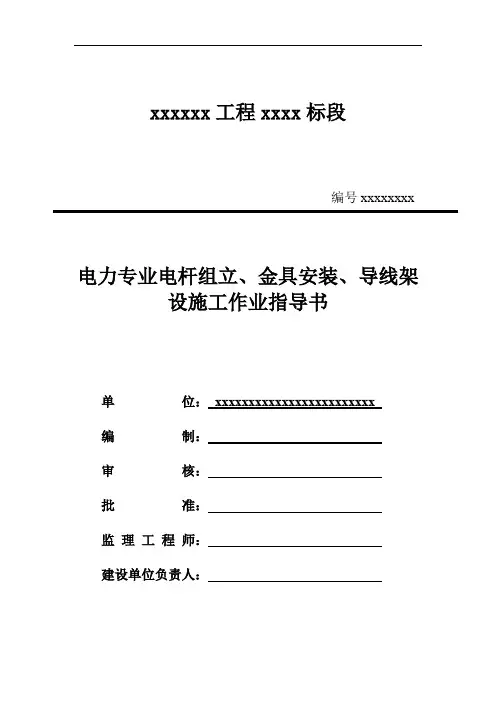

xxxxxx工程xxxx标段 编号xxxxxxxx 电力专业电杆组立、金具安装、导线架设施 工作业指导书 单位： xxxxxxxxxxxxxxxxxxxxxxxx 编制： 审核： 批准： 监理工程师： 建设单位负责人： 2016年4月5日发布2016年4月6日实施
目录 1.适用范围..................................... 2.作业准备..................................... 3.技术要求..................................... 4.施工程序与工艺流程............................ 5.施工要求 (3) 6.劳动组织 (5) 7.材料要求 (5) 8.设备机具配置 (6) 9.质量控制及检验 (7) 10.安全及环保要求 (8)
xxx工程 混凝土支柱组立施工作业指导书 1.适用范围 适用于xx工程电力专业导线架设施工。 2.作业准备 2.1内业准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3.技术要求 架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘
******输电线路工程电杆焊接施工作业指导及安全措施
电杆焊接作业指导书及安全技术措施 本工程采用电弧焊。 一、焊接过程中的安全措施 焊接过程中，要防止触电、特殊环境、防火与灭火、弧光辐射、烟尘和有害气体等安全措施。 1、防止触电的安全措施： ⑴弧焊设备的外壳必须接零火接地，并定期进行检查，以保证其可靠性。弧焊设备的进线连接、故障修理和检查应由电工进行，焊工不可私自随便拆修。 ⑵弧焊设备应工作于设备铭牌的规定值之内，不得任意长时间超载运行。 ⑶焊工操作时必须按劳动保护规定穿戴防护工作服、绝缘鞋和焊工手套。 ⑷焊钳应有可靠的绝缘，中断工作时，焊钳要放在安的地方，防止焊钳和焊件发生短路而烧坏焊机。 ⑸更换焊条时，不仅要戴好手套，而且要避免身体与焊件接触。 ⑹光线不足时，照明灯的电压不高于36v安全电压。焊工作业时要有人监护，以便发生意外时及时切断电源进行抢救。 2、特殊环境作业：电杆焊接中，如果要进行高处作业时，地面和高处操作者之间，严禁抛掷物体和工具；应备有
脚扣、工作平台、安全带、安全帽、工具袋等完好的工具和防护用品；操作者要做好头部和颈部的保护工作，防止砸伤或烫伤。 3、防火与灭火：焊接前要认真检查工作场地周围是否有易燃、易爆的物品，如有须将这些物品搬离焊接工作点5m 以外。在工作场合发生火灾时应先切断电源，然后采取灭火措施。 4、防止弧光辐射采取的措施：焊工必须有电焊防护玻璃的面罩，焊工在工作时应穿戴好帆布工作服，焊接时还应注意周围工人，以免弧光灼伤别人的眼睛。 二、电杆焊接注意要点（弧焊） 1、焊工必须经电杆焊接培训并考试合格的焊工操作施焊，电杆必须整根排平找直后点焊牢固后才可施焊。施焊应注意焊缝接口质量，多层焊时焊接起点应错开，以保证电杆施焊后的平直要求。 2、钢圈的厚度大于6mm时应采用v型坡口多层焊。 3、焊缝应有一定的加强面，其高度和遮盖宽度应符合下表规定。
KV线路工程电杆组立施工方案 煤矿中部工业场地35kv变电所至北部工业场地10kv电源线路 （Ⅰ、Ⅱ回路）安装工程项目 1、工程概况 1.1本工程:Ⅰ回路设计全长1904.4m（不包括进、出线电缆），塔杆36基，两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设，其余均采用架空方式，电缆采用2X（YJV22-10kV3X240），架空线采用双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。全线架设避雷针。Ⅱ回路设计全长1923.9m（不包括进、出线电缆），塔杆36基，两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设，其余均采用架空方式，电缆采用2X（YJV22-10kV3X240），架空线采用双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。全线架设避雷针。 2、杆塔组立施工方法及质量要求 排杆 1、排杆前的检查 （1）对运至现场的杆段进行详细检查，规格必须符合设计说明要求，并核对电杆的螺栓的孔位、方向、注意主杆上段的穿钉管必须畅通。 （2）杆段弯的不应超过2‰不得有纵横裂纹,横向裂纹不得超过0.1mm。 (3)电杆内外不得有蜂窝、露筋、跑浆现象，杆顶堵头砼局部碰损应进行补修。 2、排放及找正
（1）当电杆所处地形起伏交大时应予以平整或用装土的草垫进行支垫，支垫应稳固可靠。 （2）杆塔组合找正时指挥人员应于杆轴线方向的一端用目测或用拉线绳指挥操作人员将杆段拨正，使组合段成一条直线，然后沿杆轴方向移动杆段找焊口。 （3）杆段焊口间隙在3—5mm之间，当杆圈偏心时，应将钢圈找正，当焊口间隙不均匀时，转动杆段，再找正。 3、注意事项 （1）用撬杠或绳索拖拽等方法使杆段就位时，应专人同意指挥，步调一致，互相关照或提醒以防碰（压）伤手脚。 （2）严禁在杆上行走，以免扭伤脚或破坏排杆质量。 （3）滚动电杆时，前方不得站人，移杆时，应随时将杆段拴牢。 焊接 1、准备与检查 1.1、焊接前应检查排杆质量，并进行微调。 1.2、钢圈对口距离为3—5mm，如钢圈与偏心时，将钢圈找正。 1.3、焊接前应清除钢圈上的油脂，铁锈、漆、泥、土等污物，并将焊条上的污物清除干净。 1.4、焊工必须由经过电焊专业培训并考试合格的人员担任。 2、质量标准标准及工艺要求

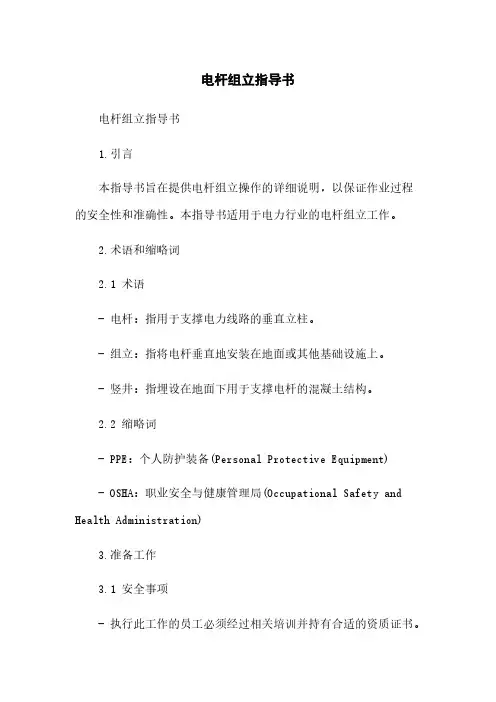

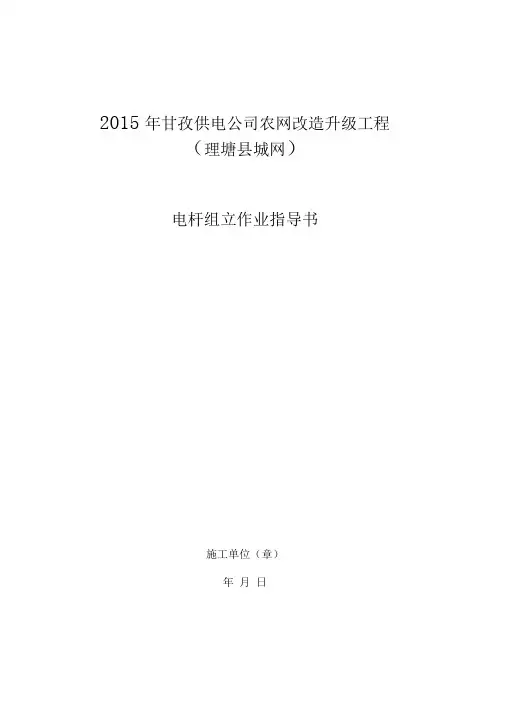

2015年甘孜供电公司农网改造升级工程 (理塘县城网) 电杆组立作业指导书 施工单位（章） 年月日
批准年月日 技核年月日 编写年月日 目录 一、电杆组装施工工序流程图 二、电杆组装施工方法及要求 三、电杆组立施工工序流程图 四、电杆组立施工方法及要求 五、电杆组立施工危害辨识风险评价 一、电杆组装施工工序流程图： （一）施工准备： 1、技术准备：熟悉电杆结构图，施工手册及有关注意事项。
2、组织准备：如是地面组装，和立杆工序一起完成，不须另外组织人员；如是杆上组装，单杆时需2人杆上作业，1人在地面配合；门杆时杆上需4人，2 人在地面配合。 3、施工工器具及材料准备：吊绳、千斤、尖扳手、登高工具、钢卷尺、撬扛、组装的金具、横担、绝缘子等。 （二）电杆的地面组装： 混凝土电杆的地面组装，一般为先装导线横担，再装地线横担、叉梁、拉线包箍、爬梯包箍、爬梯及绝缘子串（绝缘子串也可以等电杆立起后再吊装，以免起吊时碰坏）。 组装施工之前，按电杆组装图仔细核对各部件的规格尺寸，有无质量缺陷，各构件所需要的数量等，对组装所需的材料仔细清点。 在安装时要严格按照图纸的设计尺寸、位置和方向，拔正电杆，使两杆上下端的根开符合要求，如为单杆应拔正在中心线上；如为双杆应使各螺孔处在正确的位置上，测量双杆的长度是否相等，如不等应从底盘的高低调正。拔正杆身、旋转电杆及起杆时，不得将铁撬扛插入眼孔里硬行转杆。必须用千斤和撬扛在电杆的二个以上（18米以上的电杆为三个以上）部位进行旋转，移杆和走杆。 组装时，先安装导线横担，再安装避雷线横担，阳后安装叉梁、拉线、绝缘子串等。组装横担时，应将两边的横担悬臂适当朝杆顶方向收紧，尺寸一般是横担臂长的1.2%，估计大约两端挠起10~20mm，以便在导线放好后横担能保持水平。如是转角杆，要注意长短横担的安装位置；如是上字型直线单杆，应按统一方向安装（至少一个耐张段有一个统一的方向）。 组装叉梁时，先量出距离装好四个叉梁包箍，在叉梁十字中心处要垫高，与叉梁包箍
电杆组装作业指导书 一、施工工序流程图： 二、施工方法及要求： 电杆的组装分为地面组装和杆上组装。对于整体起吊的门杆、单杆可采取地面组装。而受地形限制只能分开起吊的门杆，以及组装后起吊困难的单杆，就只能采取杆上组装。 （一）施工准备： 1、技术准备：熟悉电杆结构图，施工手册及有关注意事项。 2、组织准备：如是地面组装，和立杆工序一起完成，不须另外组织人员；如是杆上组装，单杆时需2人杆上作业，1人在地面配合；门杆时杆上需4人， 2 人在地面配合。 3、施工工器具及材料准备：吊绳、千斤、尖扳手、登高工具、钢卷尺、撬扛、组装的金具、横担、绝缘子等。 （二）电杆的地面组装： 混凝土电杆的地面组装，一般为先装导线横担，再装地线横担、叉梁、
拉线包箍、爬梯包箍、爬梯及绝缘子串（绝缘子串也可以等电杆立起后再吊装，以免起吊时碰坏）。 组装施工之前，按电杆组装图仔细核对各部件的规格尺寸，有无质量缺陷，各构件所需要的数量等，对组装所需的材料仔细清点。 在安装时要严格按照图纸的设计尺寸、位置和方向，拔正电杆，使两杆上下端的根开符合要求，如为单杆应拔正在中心线上；如为双杆应使各螺孔处在正确的位置上，测量双杆的长度是否相等，如不等应从底盘的高低调正。拔正杆身、旋转电杆及起杆时，不得将铁撬扛插入眼孔里硬行转杆。必须用千斤和撬扛在电杆的二个以上（18米以上的电杆为三个以上）部位进行旋转，移杆和走杆。 组装时，先安装导线横担，再安装避雷线横担，阳后安装叉梁、拉线、绝缘子串等。组装横担时，应将两边的横担悬臂适当朝杆顶方向收紧，尺寸一般是横担臂长的1.2%，估计大约两端挠起10~20mm，以便在导线放好后横担能保持水平。如是转角杆，要注意长短横担的安装位置；如是上字型直线单杆，应按统一方向安装（至少一个耐张段有一个统一的方向）。 组装叉梁时，先量出距离装好四个叉梁包箍，在叉梁十字中心处要垫高，与叉梁包箍平齐，然后勤部先联接下叉梁。若安装不上，应按图纸检查叉梁。接板及包箍安装尺寸并加以调正，安妥为止。拉线用的铁构件、拉线等应尽可能在地面组装安装好，以减少高空作业并能提高安装质量和进度。 组装时发现孔眼不正，或位置不对时要反复核对查明原因，不要轻易扩孔。如有不易安装的情况，不得用锤猛击敲打，强行组装。如查不出原因，可向业主反映实情。根据业主或设计单位的处理意见进行处理。横担及叉梁所在所用角钢构件应平直，一般弯曲度允许1‰，如由于运输、装卸造成的变

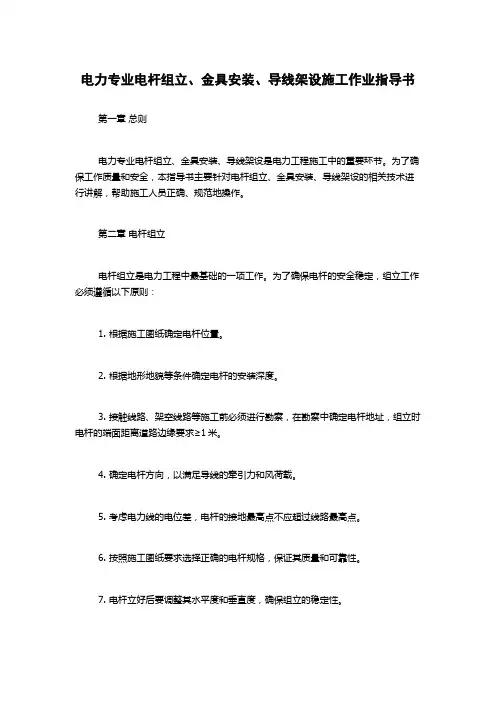

电力专业电杆组立金具安装导线架设施工作业 指导书 标准化管理部编码-[99968T-6889628-J68568-1689N]
xxxxxx工程xxxx标段 编号xxxxxxxx 电力专业电杆组立、金具安装、导线架 设施工作业指导书 单位： xxxxxxxxxxxxxxxxxxxxxxxx 编制： 审核： 批准： 监理工程师： 建设单位负责人：
2016年4月5日发布2016年4月6日实施
目录
xxx工程 混凝土支柱组立施工作业指导书 1.适用范围 适用于xx工程电力专业导线架设施工。 2.作业准备 内业准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3.技术要求 架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘
导线，GJ型拉线。贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐张和终端杆接头处设置线路故障指示仪。 4.施工程序与工艺流程 施工程序 施工准备→配盘、放线、紧线→弛度观测→电杆导线固定→导线连接工艺流程 5.施工要求 基坑测量及放样 用丁字尺和钢卷尺测量基坑位置、确定限界和坑口尺寸，用水准仪测量轨面与路基面高差，确定基坑实际深度；用白灰对开挖部分进行放样，放样后用线坠和钢卷尺
电杆焊接作业指导书标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
******输电线路工程 电杆焊接施工作业指导 及安全措施 电杆焊接作业指导书及安全技术措施 本工程采用电弧焊。 一、焊接过程中的安全措施 焊接过程中，要防止触电、特殊环境、防火与灭火、弧光辐射、烟尘和有害气体等安全措施。 1、防止触电的安全措施： ⑴弧焊设备的外壳必须接零火接地，并定期进行检查，以保证其可靠性。弧焊设备的进线连接、故障修理和检查应由电工进行，焊工不可私自随便拆修。 ⑵弧焊设备应工作于设备铭牌的规定值之内，不得任意长时间超载运行。 ⑶焊工操作时必须按劳动保护规定穿戴防护工作服、绝缘鞋和焊工手套。 ⑷焊钳应有可靠的绝缘，中断工作时，焊钳要放在安的地方，防止焊钳和焊件发生短路而烧坏焊机。 ⑸更换焊条时，不仅要戴好手套，而且要避免身体与焊件接触。 ⑹光线不足时，照明灯的电压不高于36v安全电压。
焊工作业时要有人监护，以便发生意外时及时切断电源进行抢救。 2、特殊环境作业：电杆焊接中，如果要进行高处作业时，地面和高处操作者之间，严禁抛掷物体和工具；应备有脚扣、工作平台、安全带、安全帽、工具袋等完好的工具和防护用品；操作者要做好头部和颈部的保护工作，防止砸伤或烫伤。 3、防火与灭火：焊接前要认真检查工作场地周围是否有易燃、易爆的物品，如有须将这些物品搬离焊接工作点5m以外。在工作场合发生火灾时应先切断电源，然后采取灭火措施。 4、防止弧光辐射采取的措施：焊工必须有电焊防护玻璃的面罩，焊工在工作时应穿戴好帆布工作服，焊接时还应注意周围工人，以免弧光灼伤别人的眼睛。 二、电杆焊接注意要点（弧焊） 1、焊工必须经电杆焊接培训并考试合格的焊工操作施焊，电杆必须整根排平找直后点焊牢固后才可施焊。施焊应注意焊缝接口质量，多层焊时焊接起点应错开，以保证电杆施焊后的平直要求。 2、钢圈的厚度大于6mm时应采用v型坡口多层焊。 3、焊缝应有一定的加强面，其高度和遮盖宽度应符合下表规定。
电杆组立施工方案 操作要点： （1）施工准备：技术人员要求参加立杆作业人员备齐电杆组立所需的工、机具材料如：吊车、吊绳（钢丝绳），钢管（φ150mm自带抱箍）、铁镐、铁锹、钢钎、大锤、红油漆、口哨、信号旗等。 （2）坑深复测：用钢卷尺、花杆复测基坑深度是否符合设计要求，双杆坑深不但要满足等高要求，并要对坑底要进行操平观测，要求同基电杆坑底必须在同一个水平面上，达不到要求的必须进行修坑和返工，检查合格后方可进行电杆组立。 （3）安放底盘：将底盘放入坑底，安放底盘时两盘中心位置应是两杆的根开距离，注意不要将砂土带入坑内。 （4）横担安装：横担安装应平正，安装偏差应符合下列规定：横担端部上下歪斜不应大于20mm；横担端部左右扭斜不应大于20mm；横担与电杆连接处的高差不应大于连接距离的5/1000（15米的为17mm）；左右扭斜不应大于横担总长的1/100（15米的为65mm）。 （5）拉线制作：采用UT型线夹固定安装时，应符合下列规定：1）安装前丝扣上应涂润滑剂；2）线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损失线股；3）线夹处露出的尾线长度为300~500mm，尾线回头后与本线应扎牢；4）UT型线夹应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT线夹的双螺母并紧。
（6）电杆组立：电杆全部采用整杆组立，立杆前，所有电杆运至坑位后排杆，再将横担组装好，拉线挂好，将横担安装牢靠。然后用两根钢丝绳分别绑扎在两根电杆的上部和下部，绑扎牢固，并用一根钢管利用抱箍将钢管固定，抱箍下端吊好一组滑轮，穿在电杆的两根钢丝绳上，能够自由滑动，抱箍要注意拧紧并保证无脱落、滑动情况，方可起吊。起吊时把所有立杆工具摆放好，吊车作业人员在立杆指挥员指挥下缓慢起动吊车，当电杆离地面70厘米时检查电杆的各构件是否牢固，无异样方可起吊。将电杆放入坑内已安装好的底盘上，准备整正时应注意：1、直线杆、转角杆立好后横向位移不大于50 mm，35KV 电力架空线路的直线杆不大于杆长的3/1000（15m的为45mm），转角杆的横向位移不应大于50mm；转角杆应向外角预偏，紧线后不应向内角倾斜，向外角倾斜，其稍杆位移不大于稍杆直径。终端杆应向拉线侧预偏，其预偏值不应大于稍杆直径。紧线后不应向拉线反方向倾斜。

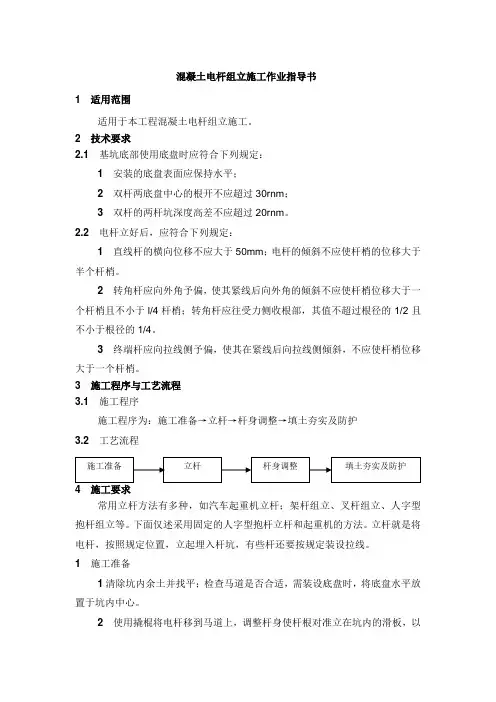

混凝土电杆组立施工作业指导书 1适用范围 适用于本工程混凝土电杆组立施工。 2 技术要求 2.1 基坑底部使用底盘时应符合下列规定： 1 安装的底盘表面应保持水平； 2 双杆两底盘中心的根开不应超过30rnm； 3双杆的两杆坑深度高差不应超过20rnm。 2.2电杆立好后，应符合下列规定： 1直线杆的横向位移不应大于50mm；电杆的倾斜不应使杆梢的位移大于半个杆梢。 2转角杆应向外角予偏，使其紧线后向外角的倾斜不应使杆梢位移大于一个杆梢且不小于l/4杆梢；转角杆应往受力侧收根部，其值不超过根径的1/2且不小于根径的1/4。 3终端杆应向拉线侧予偏，使其在紧线后向拉线侧倾斜，不应使杆梢位移大于一个杆梢。 3施工程序与工艺流程 3.1施工程序 施工程序为：施工准备→立杆→杆身调整→填土夯实及防护 3.2工艺流程 4施工要求 常用立杆方法有多种，如汽车起重机立杆；架杆组立、叉杆组立、人字型抱杆组立等。下面仅述采用固定的人字型抱杆立杆和起重机的方法。立杆就是将电杆，按照规定位置，立起埋入杆坑，有些杆还要按规定装设拉线。 1施工准备 1清除坑内余土并找平；检查马道是否合适，需装设底盘时，将底盘水平放置于坑内中心。 2 使用撬棍将电杆移到马道上，调整杆身使杆根对准立在坑内的滑板，以
便杆根下滑，同时防止杆根冲击坑壁造成坦塌。 2 立杆 人工立杆 采用固定人字形抱杆立杆，如图DL-019所示。具体操作方法如下： 图DL-019 人字形抱杆立杆示意图 1-绞磨；2-导向滑轮；3-滑轮组；4-人字形抱杆； 5-吊绳；6-单滑轮；7-晃绳；8-滑板 1 地锚设置 1) 沿杆坑中心线在牵引反方向距杆坑中心约1.5倍杆长处，埋设地锚A，以便固定制动器与临时拉线(制动绳)。 2)在立杆方向的左右侧，距杆坑中心线1.5倍杆长处，各埋设一个地锚B，作为固定临时拉线用(晃绳)。 3)在牵引侧距杆坑中心线约1.5倍杆长处，设牵引地锚C，以便固定滑轮组； 4) 在距牵引地锚后15m处，埋设一个地锚D，作固定绞磨用。 5)牵引地锚埋深不应小于1.5m，其余地锚埋深不应小1.2m。与地锚接触的坑壁应保持垂直，其下部应挖一个放置地锚的土槽。地锚应与牵引方向保持垂直。在淤泥及砂土处设置地错时，应在地锚上加压两块木板，以加大地锚抗拉力。 2起吊工机具和地锚的连接
一项目概况 本工程为亚让水电站厂房?闸首iokv架空配电线路工程，建设H的是为满足亚让水电站闸首及地方公路养护段供电的需要。本工程按永久线路架设，根据亚让水电站闸首及地方公路养护段供电负荷及考虑导线机械强度，导线选用LGJ-7O/1O,杆塔釆用长d) 190X12环形钢筋混凝土稍杆。线路路径总长约1. 6km,并分别在公路养护段(#2杆) 和闸首终端杆(#16杆)各装设一台80RVA的杆上变压器。 二. 编制依据 2. 1亚让水电站施工合同； 2.2设计院图纸《亚让水电站厂房一闸首10kV架空配电线路工程施工图设计》； 2.3《10kV及以下架空配电线路设计技术规程(DL/T5220-2005)》； 2.4《35kV及以下电气装置施工及验收规范》》； 2.5《架空绝缘配电线路工程图集》上册、下册2003-9； 2.6《10kV配电工程设计手册》2004-11； 2.7《电力建设安全工作规程(架空电力线路部分(DL5009. 2-2004)》。 三、工程量 新建10KV线路1. 6公里，其中导线5000米，型号为钢芯铝绞线LGJ-70/10；拉线分两种，镀锌钢绞线GJ-50共计300米，镀锌钢绞线GJ-35共计150米；杆塔采用"190的12m混凝土电线杆16基，“ 190的10m混凝土电线杆2基。
四、施工总体安排 根据本工程的线路情况及业主单位对施工进度的要求，结合我公司以往同电压等级送电线路的施工经验，本线路工程的施工总体进度计划如下： 监理下达开工令后俎个日历日。 五、施工方法 5.1工序流程 5.2线路复测 线路复测由项LI部组织各施工队技术员、测量人员等，利用全站仪、J2经纬仪分两组对全线进行详细复测，确保线路定线及塔位的准确性。
杆塔组立组织、安全、技术措施及施工方案 编制依据 1、任务来源 。 2、已经批准的设计施工图纸和相关资料 3、现场勘查情况 需要停电范围： 。 工作现场保留的带电部位： 。 工作现场主要危险点：是人员触电、恶性误操作、抱杆到杆伤人、物体打击和高空坠落。 二、工程概况及特点 1、工程施工相关单位 建设单位： 设计单位： 施工单位： 运行维护单位： 2、施工范围及主要工程量 3、施工期限 。 三、组织措施
1、施工现场组织机构 本工程投入施工人员名，XXX为现场施工负责人，XXX为现场技术负责人，XXX为现场安全员，XXX为现场材料员。 2、各级人员职责 2.1施工负责人职责： 2.1.1全面负责工程的材料、技术、质量、安全、工期、文明施工的管理，并组织实施。 2.1.2施工负责人负责指挥本工程的生产、经营活动，调动人力、物资等生产要素，合理组织施工技术力量，保证施工任务的完成。 2.2现场安全员职责： 2.2.1 对入场的施工人员进行安全教育和安全考核。 2.2.2 监督检查工作票、班前会、班后会及公司其它安全管理制度的执行情况。 2.2.3 深入工地，做好安全监察工作，消除习惯性违章行为。 2.2.4 积极配合施工负责人做好安全管理的各项工作，确保整个施工过程中不发生任何安全事故，保障工程顺利实施。 2.2.5监督检查班组成员在施工过程中的施工安全，及时纠正班组成员在施工中的习惯性违章行为。 2.3现场技术负责人职责： 2.3.1根据现场工作实际需要，合理配置班组成员。 2.3.1负责组织（督促）各施工组开展施工现场线路架设、设备安装工程技术数据、设备材料、产品合格证及隐蔽工程签证等资料的收集、整理、核对、编制、上报等工作； 2.3.2负责施工现场施工工艺指导、检查，施工质量的监督、管理、考核等工作2.3.2负责贯彻落实施工质量三级质量检查制度，确保施工工艺质量。 2.4现场材料员职责： 2.4.1积极配合施工负责人的各项工作，做好工程材料的准备工作，按工程所需材料按质、按量调配并认真管理。 2.4.2负责工程废旧物资设备的回收登记、上交等管理工作。 2.4.3做好施工工器具的管理工作。

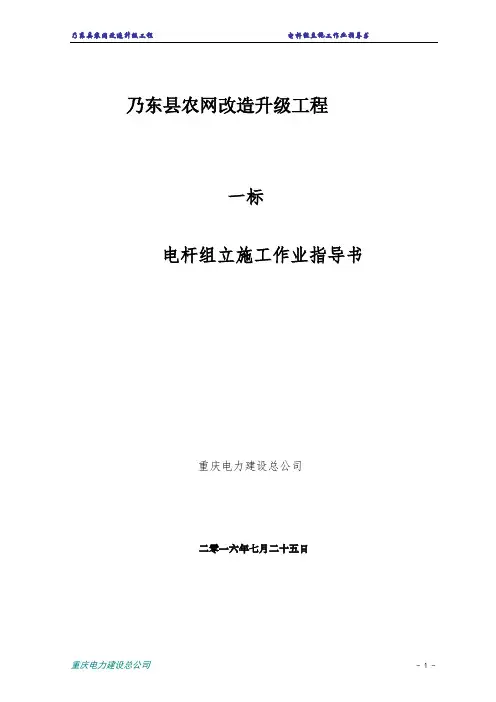

乃东县农网改造升级工程 一标 电杆组立施工作业指导书 重庆电力建设总公司 二零一六年七月二十五日
