题目110KV架空输电线路初步设计 并列英文题目Preliminary Design Of 110KV Overhead Transmission Line 系部专业 姓名班级 指导教师职称副教授 报告提交日期
摘要 本设计说明书中的主要内容包括有:首先，通过输送容量及功率因数利用经济电流密度来进行到县级避雷线型号的选择；在选出导线以后，利用已知的气象条件，计算出导线在各种气象条件时的应力及弧垂，进而绘制导线安装曲线图；利用最大弧垂计算出呼称高，选出合适的杆塔及对应的基础形式；最后进行绝缘子的选型以及防雷防振和保护和接地装置。
Abstract The main content of the instruction of this design includes:First, carries on the wire through the transportstion capacity and the power factor use economical current density and the line model choice; In selects after the wire, use the known meteorological condition, calculates the wire hangs in each kind of meteorological condition, time stress and the arc, tenth plan wire installs the diagram of curves; Using most hangs calculates shouts calls high, selects the appropriate pole tower and the corresponding foundation form; Finally is carries on the insulator the shanping as well as anti-radar quakeproof and the protetive earthling installment.
唐铁路丰南南站10KV配电所外部电源工程施工组织方案 第一节工程概况 1.1工程名称：唐铁路丰南南站10KV配电所外部电源工程 1.2工程地点：丰南 1.3主要工程容： 1.3.1柳树圈220KV变电站至丰南南10KV配电所架空及电缆电源线路1条，黄各庄110KV变电站至丰南南10KV配电所架空及电缆电源线路1条，以及2条线路的电力试验。 1.3.2丰南南10KV配电所电源线路的引入接口施工及送电前试验。 1.3.3完成丰南南10KV配电所电源进线的供用电及送电手续办理。 1.3.4完成丰南电力公司要求的相关流程手续办理，按地方要求办理完成各种规划的相关手续。 1.3.5负责协助甲方完成线路施工的青补及征占地工作及相关手续的办理。 1.4承包容及方式：本工程包含供用电手续办理、包含线路设计、定测及线路施工、包含除甲供料（架空导线、高压电缆）外的其它所有材料设备供给及电气试验，包含工程验收及开通送电等。 1.5工程性质：新建至铁路10千伏及以下外电源工程，按供电段和丰南电力公司要求进行线路和设备安装施工，并按供电段和丰南电力公司要求进行线路和设备试验，并提供供电段和丰南电力公司认
可的试验报告。 第二节施工期限 2.1 丰南南10KV配电所外电源开工日期2015年6月5日；竣工日期2015年6月30日。到期如乙方不能按期送电甲方将采取临时送电措施，临时送电发生的费用全部从乙方的施工费用中扣除。 2.2双电源供电线路的送电时间根据前期商量可将其中一条线路放宽时间于2015年7月30日前送电。 2.3由于甲方原因造成的工期延误，正常工期可依次顺延。 第三节设计依据和规 1.1设计依据： 1.1.1中铁建电气化局集团第三工程唐铁路项目经理部的设计委托。 1.1.2国网冀北市供电公司批复的供电答复单 1.2设计所依据的主要规程、规： 1.2.1《城市电力电缆线路设计技术规定》（DL/T5221-2005） 1.2.2《10kV及以下架空配电线路设计技术规程》（DL/T5220-2005）1.2.3《66kV及以下架空电力线路设计规》（GB50061-2010） 1.2.4《电力工程地下金属构筑物防腐技术导则》（DL/T5394-2007）1.2.5《电力工程电缆设计规》（GB50217-2007） 1.2.6《电缆防火标准》（中国大唐集团公司） 1.2.7《电气装置安装工程电缆线路施工及验收规》（GB50168-2006）1.2.8《架空送电线路杆塔结构设计技术规定》（DL/T5154-2002）1.2.9华北电力集团公司《冀北地区城市中低压配电网规划技术原则》
线路交叉跨越测量作业指导书-制度大全 线路交叉跨越测量作业指导书之相关制度和职责，1适用范围适用于湖南省电力公司110~500kV输电线路交叉跨越测量作业。2引用文件《电力安全工作规程》(电力线路部分)国家电网安监[2005]83号《架空送电线路运行规程》DL/T741—2001... 1 适用范围 适用于湖南省电力公司110~500kV输电线路交叉跨越测量作业。 2 引用文件 《电力安全工作规程》(电力线路部分)国家电网安监[2005]83号 《架空送电线路运行规程》DL/T741—2001 《架空输电线路管理规范(试行)》国家电网生[2003]481号 《110-500kV架空送电线路施工及验收规范》GB50233-2005 3 测量前准备 3.1准备工作安排√序号内容标准责任人备注1准备好测量工器具及资料工器具必须有试验合格证,资料应齐全2学习作业指导书、交待工作范围、带电部位、安全措施及危险点工作班组必须全员参加,认真学习,全面分析3.2工器具√序号名称型号/规格单位数量备注1测量仪器台 3.3危险点分析√序号内容1使用金属塔尺有可能导致距被跨越带电物体的安全距离不够,导致触电3.4安全措施√序号内容1注意保持足够的安全距离,并加强监护3.5作业分工√序号作业内容分组负责人签字作业人员签字1测量2记录4 作业程序 4.1开工√序号内容作业人员签字1办理工作任务单2工作负责人交代工作任务、安全措施、注意事项,。4.2作业内容及标准√序号作业内容作业步骤及标准安全注意事项责任人1安置仪器在距离交叉跨越点适当位置安置仪器2测量测量导线与被跨越物交叉角或距离注意保持安全距离3撤离收拾仪器并装箱不得强行装箱,以防损坏;装箱后必须仔细检查是否牢靠,防止仪器摔出4.3竣工√序号内容负责人签字1工作负责人检查接地引下线与铁塔连接是否牢固2资料整理并存档5工作总结1工作评价2存在问题及处理意见6指导书执行情况评价存在问题改进意见兼职职责内务职责内审员职责 欢迎下载使用，分享让人快乐
1.7 35kV 架空线路基础施工方案 1.7.1 塔基基础施工工艺流程 1.7.2 复测定位 1.7. 2.1.复测内容 （1）按设计平断面图，校核现场桩位是否与之相符。 （2）校核直线和转角度、杆塔位档距和高差、交叉跨越位置和标高以及风偏影响点；对杆塔位进行全面校核，最终确认杆塔位是否可行，为分坑提供资料。 1.7. 2.2复测准备 （1）施工人员必须熟悉设计提供的路径图、断面图、杆塔位明细表、杆塔图、基础图等有关技术资料；熟悉沿线交通、地形情况；拟定复测顺序，做好人员分工。 （2）对使用的全站仪、经纬仪，钢卷尺，塔尺，棱镜等测量工具，必须在使用前进行检验校正，符合精度要求且有检定合格证才能使用。 1.7. 2.3根据设计平断面及杆塔明细表对杆塔位置进行复测，核对杆号、杆型及档距、高差等。测量时，并应对下列几处地形标高进行重点复测: （1）地形变化较大，导线对地距离有可能不够的地形凸起点的标高。 平整基面 运输基础材料 线路复测 清理现场 回填土 拆模及抹面 浇筑混凝土 钢筋模板安装 挖坑 分坑 养护 接地开挖埋设
（2）杆塔位间被跨越物的标高。 （3）相邻杆塔位的相对标高。 1.9. 2.4相邻杆塔的相对标高及档距复测允许偏差，若超过允许误差，应查明原因予以纠正。 1.7.3 分坑放线 分坑必须在复测结束后进行。分坑前应对《基础施工图》、《平断面定位图》、《杆塔明细表》、《基础配置表》中的塔号、塔型、呼高、档距、转角度数、基础形式等逐一对照，确认无误后方可施工。如客观需要或工期紧急，可允许若干段同时复测，但一个耐张段必须复测完且无误后，方准对该段内的杆塔位分坑；分坑前应对杆塔位桩及其辅桩进行复检。 1.7.4 基础开挖 1.7.4.1开挖 （1）在基坑开挖前各控制桩应完整无缺，复查根开尺寸、转角度数、横担方向等，确认控制尺寸正确无误。 （2）基坑开挖过程中遇有地质与设计不符、坟墓、溶洞等情况，应及时报项目部工程部进行处理，不得擅自增减基础的有效深度。 （3）开挖时，应设专人监护，坑内应放置供人员上下的梯子，工器具及材料严禁抛掷。 （4）对山地丘陵的塔位，在保证塔腿能露出地面的前提下，应尽量不降基或少降基，在原天然地面直接开挖基坑，将基础主柱加高部分深埋，尽量保留原地形和自然植被，减少水土流失。 （5）先定出基础前后左右辅助桩，再按给定的根开尺寸及主柱断面尺寸定出坑口开挖尺寸线。 1.9.4.2护壁混凝土浇制 由于灌注桩基础开挖深度大且在松软土层中为确保施工安全，所以在人工开挖遇松软土时需采用钢筋混凝土护壁。 1.7.5 钢筋笼制作与安装 1.7.5.1材料运输 由于受施工环境限制，各个钢筋笼骨架采取在现场加工，各种原材料需要运输到现场。每个现场需要选取合理材料运输线路，及材料的堆放场地。
TECHNOLOGY AND MARKET Ｖｏｌ．１９Ｎｏ．５，２０１２ 0引言 在国民经济飞速发展的大背景下，国家用于建设电力电网，尤其是高压输电线路的资金日益增多。输电线路的设计是输电线路建设工程的灵魂，它的好坏直接影响着整个电网的运行，如何对输电线路进行合理设计是保证电网可靠安全运行的一大关键问题。然而，由于我国幅员辽阔，各地环境气候、地质条件相差甚多，因此，所使用的输电线路也不尽相同，这种差异性使得目前的输电线路设计存在很多问题。本文结合多年的工作经验，对输电线路的设计，分析了其应注意的地方，以供相关从业人员参考。 1输电线路概述 电力系统由发电厂、输电线路、变电站和配电设备以及用电设备所构成。电厂发出的电能由输电线路输送到负荷中心，其主要任务就是输送电能，并联络各个发电厂与变电站，使之并列运行，从而实现电力系统联网。具体说来，高压输电线路是为了实现跨地区、跨流域，错开高峰，减少系统的备用容量以及增强整个系统的稳定性而存在的。 电力线路有低压、高压、超高压以及特高压线路之分。一般输送电能容量越大，线路采用的电压等级越高。目前，我国的输电线路的主要电压等级有１０ｋＶ、２０ｋＶ、３５ｋＶ、６０ｋＶ、１１０ｋＶ、２２０ｋＶ、３３０ｋＶ、５００ｋＶ等。２０ｋＶ及以下电压等级习惯上称为配电线路，３５ｋＶ～２２０ｋＶ称为高压线路，３３０ｋＶ及以上电压等级称为特高压输电线路。而其中１１０ｋＶ～２２０ｋＶ输电线路是最常用的高压输电线路之一。按结构特点，输电线路可分为电缆线路和架空线路。电缆线路对电力电缆的要求高、费用昂贵，需较高的施工及检修技术，但因其受外界环境小，且对周边环境影响较小，因此，目前常用于城市稠密区及跨海输电等特殊场所。架空线路具有结构相对比较简单、施工方便、建造费用低、散热性能好、检修维护较容易以及技术要求不高等优点，从而得到广泛使用。鉴于这两点，将重点对１１０ｋＶ～２２０ｋＶ架空输电线路的设计要点提出一些看法与建议。 2110kV～220kV架空输电线路设计要点 架空输电线路是将多股裸导线用绝缘子和其他金具悬空架设在支持杆塔上。每个事物有利必有弊，架空输电线路的特点除了以上提到的几个优点，也包含以下几个缺陷：①由于其所处环境，因而容易受自然因素的影响与外力的破坏，发生事故的几率较大；②由于导线裸露在外，因此，对地面与建筑物以及其他设施都需要保持一定的安全距离，导致占地面积与空间大，影响土地的充分利用。针对架空输电线路的特点，其设计包括：选择所要使用的导线种类；设计输电线路的线路路径；杆塔设计；其他相关注意点。 2.1导线选择 导线是用于传导电流、输送电能的设施，是线路的关键部分之一。导线通常被架设于电杆上，需承受自身重量以及雨、风、日照、冰雪、以及温度的变化，因而需要导线有足够的机械强度和良好的电气性能。导线的种类多种多样，但钢芯铝绞线被应用得最多，钢芯铝绞线外部由多股铝线绞制而成，传输大部分电流，内部几股是钢线，机械强度较好。 在高压电网中，电压等级较高，输送容量大，为提高输送质量，减少电晕和对高频通讯的干扰，２２０ｋＶ及以上输电线路一般采用每两根或多跟导线组成的分裂导线。导线的截面选择由经济电流密度、容许电压的损耗量、发热条件以及电晕损耗来决定。对导线的一般要求有：①导线产品必须符合ＧＢ／Ｔ１１７９－２００８的规定；②导线绞合的紧密度应满足机械张力的放线要求，绞合紧密应均匀一致；③导线表面应平滑圆整，不得有腐蚀斑点与夹杂物等。 对于１１０ｋＶ～２２０ｋＶ输电线路，如若采用４００ｍ２导线，建议设计覆冰小于１０ｍｍ的地区采用ＬＧＪ－４００／３５钢芯铝绞线，覆冰小于１５ｍｍ地区建议采用ＬＧＪ－４００／５０钢芯铝绞线。 2.2线路路径设计 输电线路的路径设计是整个设计的基础，该阶段设计的恰当与否直接关系着整个设计的质量，包括该工程的可行性、经济性、技术性以及系统运行的可靠性。路径设计的目的就是在保证运行的可靠性与稳定性的前提下，应尽可能地降低整个工程的造价。线路路径的设计包括两个方面，图上选线和现场选线。 １）图上选线。该部分的工作主要是收集输电线路所在地区的地形图、航测图。根据经验，将起点、终点与其中的必经点标出，并根据收集的资料（包括交通、民航、水文、地质、通信、气象以及林业等）避开一些大的设施与影响区域，同时考虑当地的交通条件等相关因素，依据线路路径最短原则，得出几个方案，将这几个方案进行技术上与经济上的比较，选出一个相对合理 110～220kV架空输电线路设计要点分析 刘鹏飞 （广西广晟电力设计有限公司，广西南宁530031） 摘要：输电线路承担着输送和分配电能的任务，是电力系统的一个重要组成部分,其设计的恰当与否直接影响整个电网运行的安全性和可靠性。文章结合多年的工程设计经验，在考虑设计方便可行、降低造价以及利于运行的角度，提出了110kV～220kV输电线路在导线选择、线路路径设计、杆塔设计等阶段的一些设计要点。 关键词：输电线路；线路路径；杆塔；施工技术 ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０１２．０５．０５０ 技术研发 92

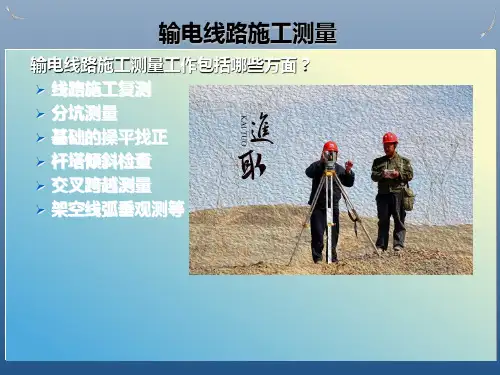

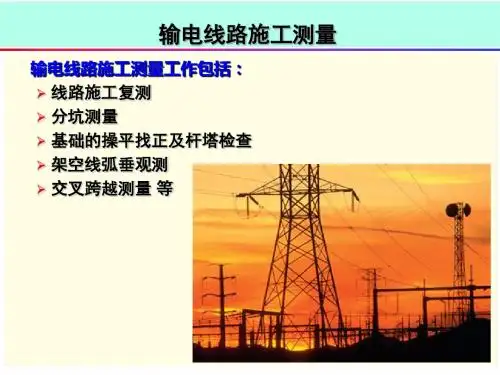

实训项目六输电线路交叉跨越测量 1.情境教学项目表 ⑴工作任务 完成用经纬仪测量输电线路交叉跨越的测量。 ⑵作业条件和安全工作条件 ①本项工作系配网运行的重要工作之一，应按标准化作业程序进行； ②测量人员应具备相应的专业技能知识，掌握经纬仪测量方法和步骤，熟悉测量中的安全注意事项； ③操作人员应爱护地阻仪，不得摔跌，必须轻拿轻放； ④使用经纬仪时，应放置稳固，严禁震动及碰撞经纬仪，并设有防晒防雨措施； ⑤测量人员2名，1名测量，1名记录数据； ⑥按工作任务正确选择工器具； ⑦工作开始前应口头提出申请，工作结束应汇报。 3.操作程序 ⑴工具选用 ①个人工具：记录本、记录笔、钢卷尺、函数计算器； ②专业工具：经纬仪，塔尺、伸缩卡。 (2)测量前检查准备工作： ①使用定期校验合格的经纬仪； ②测试前应对经纬仪及塔尺进行检查，确保经纬仪性能良好，塔尺刻度清晰。 ⑶开始交叉跨越测量工作： ①取出温度计放置在交叉跨越点10m处测量环境温度； ②取出塔尺放置在交叉点处，塔尺与导线的安全距离要符合要求； ③取出经纬仪支在交叉跨越交角的对角线上，距离交叉点10m处； ④正确调校经纬仪，使经纬仪保持水平位置；调整水平固定按钮，使镜头垂直面对准塔尺；调整垂直固定按钮，使镜头对准塔尺； ⑤读上丝A、先丝B塔尺的刻度以及垂直刻度盘上角度数据a1，并记录在册； ⑥调整垂直固定按钮，使镜头对准交叉点交叉跨越物的顶点，读取垂直刻度盘上角度数据a2,并记录在册； ⑦调整垂直固定按钮，使镜头对准交叉点的导线的最下层，读取垂直刻度盘上角度数据a3，并记入数据记录表中；
⑧观看温度计，将环境温度记入数据记录表中； ⑨收好经纬仪和温度计，交叉跨越测量工作结束。 4.数据记录表 附表1 数据记录表 附表2 交叉点距经纬仪水平距离( ⑴危险点： ①扎脚、摔伤； ②触电； ③作业过程中，物体打击。 ⑵控制措施：
毕业设计＜论文） 题目 110KV架空输电线路初步设计 并列英文题目Preliminary Design Of 110KV Overhead Tran smissi on Line 系部专业 姓名班级 指导教师职称副教授 论文报告提交日期
摘要
密度来进行到县级避雷线型号的选择；在选出导线以后，利用已知的气象条件，计算出导线在各种气象条件时的应力及弧垂，进而绘制导线安装曲线图；利用最大弧垂计算出呼称高，选出合适的杆塔及对应的基础形式；最后进行绝缘子的选型以及防雷防振和保护和接地装置。 Abstract The main content of the instruction of this design includes: on First, carries the wire through the transportstion capacity and the power factor use
economical current density and the line model choice。 In selects after the wire, use the known meteorological condition, calculates the wire hangs in each kind of meteorological condition, time stress and the arc, tenth plan wire installs the diagram of curves。Using most hangs calculates shouts calls high, selects the appropriate pole tower and the corresponding foundation form 。Finally is carries on the insulator the shanping as well as anti-radar quakeproof and the protetive earthling installment. 目录 内容摘要
10kV 以下架空线路工程施工工艺 电力系统是由不同电压等级的电力线路组成的一个发电、输电、配电、用电的整体，即有发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。输电网和配电网统称为电网，是电力系统的重要组成部分。发电厂将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用户设备，从而完成电能从生产到使用的整个过程。如图2-1电力系统采用架空线路形式示意图。将１kv 以上称为高压，１kv 以下称为低压。电力系统还包括保证其安全可靠运行的继电保护装置、安全自动装置、电镀自动化系统和电力通信等相应的辅助系统（一般称为二次系统）。 输电网是电力系统中最高电压等级的电网，指架设在升压变电所与一次降压变电所之间的线路，专门用于输送电能，是电力系统中的主要网络（简称主网），在一个现代电力系统中既有超高压交流输电，又有超高压直流输电。这种输电系统通常称为交、直流混合输电系统。 配电网是从一次降压变电所至各用户之间的10kV 及以下线路，它将电能从枢纽变电站直接分配到用户区或用户，它的作用是将电力分配到配电变电站后再向用户供电，也有一部分电力不经配电变电站，直接分配到大用户，由大用户的配电装 置进行配电。 在电力系统中，电网按电压等级的高低分层，按负荷密度的地域分区。不同容量的发电厂和用户应分别接入不同电压等级的电网。大容量主力电网应接入主网，较大容量的电厂应接入较高压的电网，容量较小的可接入较低电压的电网。 电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命。电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。 一般来说，将电力电线路分为室外和室内两种形式。其中，架空线路、电缆线路属于室外施工形式；线槽、瓷瓶、瓷夹、线 管等属于室内施工形式。 2.1 10kV 以下架空线路基础知识 本章主要介绍10kV 以下架空线路工程识图，架空线路结构组成，架空线路常用材料规格以及架空线路安装工艺流程，架空线路施工质量标准，架空线路预算的编制方法。首先了解架空线路图的识读。 升压变电所 一次降压变电所 二次降压变电所 用户 高压输电线路 110--500kv 高压配电线路 10--35kv 低压输配电线路 0.23--0.4kv 图2-1 电力系统采用架空线路形式示意图
35KV架空输电线路初步设计方案 第二部分工程概况 －、设计情况 随着经济发展，负荷增加，近年来，用户对供电可靠性的要求不断提高，为避免因线路故障及检修造成对XX变电站停电及线路网架要求，该线路的建设必要性非常大。 本工程线路全线经过地带为平原，沿线植被主要是农田、 粮林间作带。根据通许县城城市整体规划，经过与县城规划部 门实地查看，规划部门允许该线路走径。 电压等级：35KV 线路回数：本期采用单回路架设 线路长度：35KV输电线路工程单回5.98kM。 导地线型号：导线LGJ-185/30； 二、气象条件 根据本地区高压输电线路多年运行经验。本工程线路所选气象条件为线路所通过地区30年一遇的数值(其值详见下表)。
气象条件一览表
第三部分设计说明书 第一章．导线及避雷线部分 导线是固定在杆塔上输送电流的金属线，由于经常承受着拉力和风、冰、雨、雪及温度变化的影响，同时还受空气中化学杂质的侵蚀，所以导线的材料除了应有良好的导电率外，还有足够的机械强度和防腐性能。 导线和地线： 根据规划，新建线路全部采用LGJ-185/30。 导线：按GB1179-83标准推荐用LGJX-185/30钢芯铝(稀土)绞线。 地线：根据Q/GDW179-2008)《地线采用镀锌钢绞线时与导线配合表》选用GJ-35(1×7) 镀锌绞线。 导地线定货标记： 导线：LGJX-185/30 GB1179-83稀土钢芯铝绞线 地线：GJ-35：1×7-2.6
导地线参数表
注：拉断力取计算拉断力的95％。 线路设计规程规定，35kV线路设计气象条件，应根据沿线的气象资料和附近已有线路的运行经验考虑。 在确定最大设计风速时，应按当地气象台（站），10min时距平均的年最大风速作样本，并宜采用极值I型分布作为概率统计值。35kV线路的最大设计风速不应低于28m/s。 合理的选择导线截面，对电网安全运行和保障电能质量有重大意义，随着经济的高速发展，对电力的需求越来越大，我们在选择导线的时候，还要考虑线路投运后5年的发展需要。 本设计中我们按照经济电流密度进行导线截面选择 公式如下：L I （其中S指导线截面；J指经济电流密度； s J I指线路最大负荷电流） L 导地线使用条件 导线：全段导线设计安全系数为 3.0，导线综合拉断力为61104N，最大使用力为20368N。 地线：地线采用GJ－35镀锌钢绞线，综合拉断力为43688N，安全系数按规定宜大于导线安全系数K=3。 导地线布置：导线采用上字形及平行排列方式。 地线全线采用水平排列方式。
(此文档为word格式，下载后您可任意编辑修改！) （投标单位盖章） 施 工 组 织 设 计
（1）、施工方案及技术措施 1.1施工准备 根据本工程的重点和难点结合本公司施工经验和踏勘情况，所有施工方案以确保工程质量、安全和进度为原则，以充分发挥机械、设备和劳动力的效率，降低工程成本为前提。 1.1.1施工技术资料准备 根据本工程进度需要及时编写施工技术措施。 本工程施工技术资料及提供时间见下表 编号名称供应时间备注 1 施工图等设计文件开工15天前设计提供 2 施工组织设计开工5天前自行编制 3 基础施工作业指导书开工前自行编制 4 铁塔组立作业指导书开工前自行编制 5 架线施工作业指导书开工前自行编制1.1.2材料准备 1.分部分项工程开工前，对原材料如砂、石、水泥、钢筋等及时送当地质量检验部门检验，并填写分部分项工程材料报审表上报监理工程师签发认可，之后方可使用。 2.根据工程进度，及时合理地向甲方通报材料供应计划。 3.采购的材料符合设计和现行国家标准的规定。
4.材料到货后及时进行检查和检验，并做好详细记录。质量不合格的严禁使用。 1.1.3通讯设备配备 1.项目部设有线电话、传真机各一部、移动电话若干、IBMP4电脑及激光打印机各一台。 2.各施工处设有线电话或移动电话一部、传真机一部；各施工队设报话机若干。 1.1.4场地准备 1.根据对沿线的调查，选定项目部、施工队驻地和中心材料站。由项目经理带队，办公室、计财科参加，进行驻地的落实并签订协议，由办公室进行驻地清理、临建的搭设、通信设施的安装、生活设施的搭建等工作。 2.队伍进场后立即与与建设单位联系，取得允许本工程施工的有关手续，并与当地各级政府有关部门联系，与沿线群众接触，尽早为工程施工创造条件。 3.积极配合项目法人做好线路施工中发生的青苗赔偿、树木砍伐、房屋拆迁等障碍物迁移工作，并按下表中规定的标准控制施工场地，尽可能减少损失。
架空输电线路设计要点 一、线路路径的选择与杆塔的定位 1 路径选择应采用卫片、航片、全数字摄影测量系统等新技术，必要时可采用地质遥感技术，综合考虑线路长度、地形地貌、城镇规划、环境保护、交通条件、运行和施工等因素，进行多方案技术比较，使路径走向安全可靠，经济合理。 2 路径选择应尽量避开军事设施、大型工矿企业及重要设施等，符合城镇规划，并尽量减少对地方经济发展的影响。 3 路径选择应尽量避开不良地质地带和采动影响区，当无法避让时，应采取必要的措施；路径选择应尽量避开重冰区及影响安全运行的其他地区；应尽量避开原始森林、自然保护区、风景名胜区。 4 路径选择应考虑对邻近设施如电台、机场、弱电线路等的相互影响。 5 路径选择宜靠近现有国道、省道、县道及乡镇公路，改善交通条件，方便施工和运行。 6 应根据大型发电厂和枢纽变电所的总体布置统一规划进出线，两回或多回路相邻线路通过经济发达地区或人口密集地段时，应统一规划。规划中的两回或多回同行线路，在路径狭窄地段宜采用同杆塔架设。 7 耐张段长度，单导线线路不宜大于5km；两分裂导线线路不宜大于10km；三分裂导线及以上线路不宜大于20km。如运行、施工条件许可，耐张段长度可适当延长。在耐张段长度超出上述规定时应考虑防串倒措施。在高差或档距相差非常悬殊的山区或重冰区等运行条件较差的地段，耐张段长度应适当缩短。 8选择路径和定位时，应注意限制使用档距和相应的高差，避免出现杆塔两侧大小悬殊的档距，当无法避免时应采取必要的措施，提高安全度。 9与大跨越连接的输电线路，应结合大跨越的选点方案，通过综合技术经济比较确定。 二、导线与避雷线的选择 1 输电线路的导线截面，宜按照系统需要根据经济电流密度选择；也可按系统输送容量，结合不同导线的材料进行比选，通过年费用最小法进行综合技术经济比较后确定。 2 输电线路的导线截面和分裂型式应满足电晕、无线电干扰和可听噪声等要求。海拔不超过1000m地区，采用现行国标中钢芯铝绞线外径不小于表1所列数值，可不必验算电晕。 3 大跨越的导线截面宜按允许载流量选择，其允许最大输送电流与陆上线路相配合，并通过综合技术经济比较确定。 4 距输电线路边相导线投影外20m处，80%时间，80%置信度，频率0.5MHz 时的无线电干扰限值不应超过表2的规定。
模块1 输电线路基础知识 【模块描述】本模块主要介绍输电线路的基础知识。通过概念描述和图例讲解,使学员能够认知导线、避雷线、绝缘子、金具、杆塔、基础、拉线、接地装置及附属设施等元件。 【正文】 一、输电线路的构成 输电的通路由电力线路、变配电设备构成。 输电线路从结构可分为架空线路和电缆线路两类。 构成架空输配电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等,如图。 1 －横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；6－拉线；7－拉线盘；8－接地引下线；9－接地装置； 10－底盘；11－导线；12-防振锤； 接地装置俯视图
二、各部件作用及分类 (一)、导线 导线是固定在杆塔上输送电流用的金属线,由于导线常年在大气中运行,经常承受拉力,并受风、冰、雨、雪和温度变化的影响,以及空气中所含化学杂质的侵蚀。因此,导线的材料除了应有良好的导电率外,还须具有足够的机械强度和防腐性能。目前在输电线路设计中,架空导线和避雷线通常用铝、铝合金、铜和钢材料做成,它们具有导电率高,耐热性能好,机械强度高,耐振、耐腐蚀性能强,重量轻等特点。 现在的输电线路多采用中心为机械强度高的钢线,周围是电导率较高的硬铝绞线的钢芯铝绞线,如图0-2所示。钢芯铝绞线比铜线电导率略小,但是具有机械强度高、重量轻、价格便宜等特点,特别适用于高压输电线。钢芯铝绞线由于其抗拉强度大,弧垂小,所以可以使档距放大。 钢芯铝绞线按其铝、钢截面比的不同,分为正常型（LGJ ）、加强型（LGJJ ）、轻型（LGJQ ）三种。在高压输电线路中,采用正常型较多。在超高压线路中采用轻型较多。在机械强度高的地区,如大跨越、重冰区等,采用加强型的较多。 铝合金线比纯铝线有更高的机械强度,大致与钢芯铝绞线强度相当,但重量比钢芯铝绞线轻,因而弧垂减小,档距可放大,可使杆塔基数减少或降低高度,但导电性能比铝线稍差。因此,铝合金线有一定的优越性,但目前在生产上尚有一定困难,故我国只在个别线路上使用。 此外,还有以下几种特殊用途的导线： 1、大档距导线 国外大跨越中,要求导线具有特高抗拉强度,采用过硅铜线、镀锌钢线、铝包钢线等。 2、防腐蚀导线 线路经过海边及污秽地区,为提高导线的抗腐蚀能力,延长使用寿命,制造了各种防腐蚀导线,例如镀铝钢线、铝包钢线、钢芯涂防腐油等。北欧一些国家生产钢芯铝线时钢芯就涂以凡士林进行防腐蚀保护。 3、自阻尼导线 又称防振导线,如图所示,加拿大、挪威等国已使用,认为使用它可以提高运行应力而不必加防振措施,已引起各国的重视。 接地装置俯视图 1－避雷线；2－双分裂导线；3－塔头；4－绝缘子； 5－塔身；6－塔腿；7－接地引下线；8－接地装置； 9－基础；10－间隔棒；

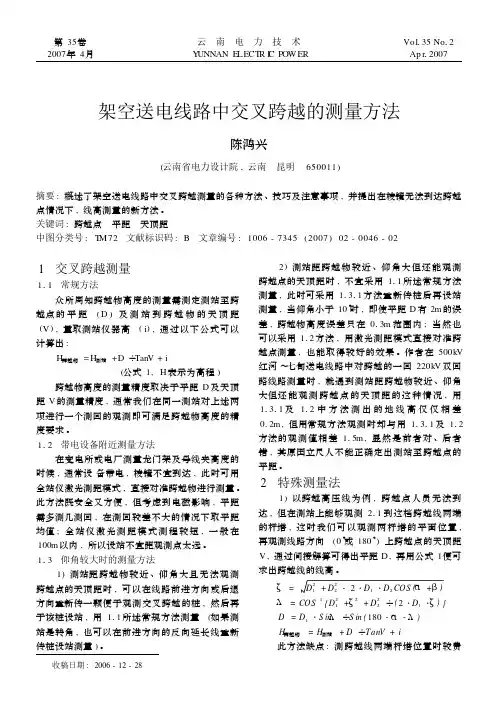

间接测量法在输电线路交叉跨越测量中的应用林子茁 发表时间：2019-10-23T11:29:29.623Z 来源：《电力设备》2019年第12期作者：林子茁 [导读] 摘要：本文主要介绍了新建高压输电线路跨越河流、深山、山谷等人员难以到达的复杂地形的交叉跨越物，跨越物相对被跨越物的高差、距离的间接测量方法。 （中国能源建设集团广东火电工程有限公司） 摘要：本文主要介绍了新建高压输电线路跨越河流、深山、山谷等人员难以到达的复杂地形的交叉跨越物，跨越物相对被跨越物的高差、距离的间接测量方法。此间接测量方法主要运用经纬仪或全站仪进行测量，充分应用了三角函数，正弦定理、余弦定理。此间接测量法具有操作简便，精确度较高等特点，已在多个交叉跨越测量实例中得到应用。本文将对操作方法进行逐步详细介绍。 关键词：测量；高压输电线路；交叉跨越；间接测量法 引言 新建800kV乌东德电站送电广东广西特高压直流线路17标（以下简称新建线路）跨越线路，工程架线施工前需对被跨越物进行测量，计算被跨越线路相对新建线路架线施工中的垂直距离是否满足安全需求及施工需求。被跨越物与新建线路交叉点垂直于山谷中，山坡陡峭，树木高耸，测量人员无法到达交叉点在地面的投影，测量难度大。关键难度在于测量人员难以找到两线路交叉跨越点在地面上的投影。 该标段为新建单回双极±800kV特高压直流输电线路，线路全长70.882km。位于广西壮族自治区，线路先后途经昭平县、平桂区和八步区，线路共包含铁塔172基；该标段海拔从200米至1100米不等，多处于高山大岭之中，地势险要，山林险峻，施工难度大；特别对跨越物的测量增加不少难度。新建线路F738-F739同时跨越三回路220kV线路。 1 常规测量方法 1）在交叉跨越角附近选一测量点（测量点需能同时观测出新建线路跨越档任意一基杆塔位置及被跨越线路与新建线路交叉位置）架设全站仪，全站仪宜架设在新建线路方向中心点处。 2）派一人至被跨越线路与新建线路交叉位置立棱镜，供测量点人员观测，测量出测站点到被跨越点的水平距离L1及被跨越线路地线仰角ａ1。运用视距公式H1=L1*tanａ1，计算出测站点到被跨越点的相对高差H。 3）派一人至新建线路跨越档任意一基杆塔位置立棱镜，测量出测站点到新建线路杆塔中心桩的水平距离L2及仰角ａ2。运用视距公式H2=L2*tanａ2，计算出测站点到杆塔中心桩的相对高差H2。 4）若在杆塔中心桩处设测站可同时对被跨越地线及其在地面的投影进行观测，可直接测量计算出地线对中心桩的相对高差及水平距离，可省略第三步。 5）新建线路F738-F739同时跨越三回路220kV线路，且线路交叉跨越点在地面上的投影多位于山谷之中，测量人员无法通过全站仪运用常规测量方法测量出跨越物地线与新建线路的相对高差及相对距离。 2 间接测量方法 1）于新建塔位中心桩（钉位A）设测站，调平全站仪，测量仪器相对中心桩高度H1，旋转仪器对准大号方向桩（钉位B），水平角置零。测量该塔位中心桩至大号方向桩AB的水平距离L1；调整仪器视角（水平方向保持不变），测量被跨越物仰角∠α1，则∠α1观测点为新建线路与被跨越物的交叉点。 2）逆时针旋转仪器水平方向，至被跨越线路左侧临近杆塔地线挂点C，记录水平角∠α2，∠α2为新建线路线航方向与挂点C的水平夹角，则∠α2=∠BAC；顺时针旋转仪器水平方向，至被跨越线路右侧临近杆塔地线挂点D，记录水平角∠α3，同理∠α3=∠BAD； 3）将全站仪移动至塔位大号方向桩（钉位B）设测站，调平全站仪，旋转仪器对准塔位中心桩方向（钉位A），水平旋转180°，水平角置零。重复步骤2）分别测量并记录∠α4=∠EBC，∠α5=∠EBD（E为塔位中心桩位置）， 4）为保证测量的准确性，减少测量误差，测量点B、C应尽量选择面积小的固定点，旋转仪器时动作幅度不能过大，避免仪器晃动所产生的误差。测量过程中应注意测量角度的准确性，测站点A应尽量远离测站点B且测量精确，∠α2＞∠α4，∠α3＞∠α5，若数据不符应重新进行测量。如图2-1所示。 图2-1 5）从图2可知，F为新建线路与被跨越线路地线的交叉点，AF为塔位中心桩相对交叉点的水平距离（此次测量就是为了求得AF的
《架空输电线路设计规范》及架空输电线路设计文件 编写纲要 寿祝昌 上世纪五十年代处于建国初期，标准的管理工作尚未完善，59年颁发的设计规范的名称为《高压架空电力线路设计技术规程》。“设计规程”为什么定为“设计技术规程”，当时的想法是，“本规程不单是线路设计规程，还是线路技术规程”。那是电力线路的第一代规程，不只管设计，还兼管运行维护以及电力线路与其他设施、其他部门的关系。基于这种前提编写的规程，无论是整体的编排还是内容与标题，必然不象一本专门的设计规范。之后进行了3次修订，到目前已经是第四代，尽管丰富了条文和内容，但依然没有摆脱第一代“设计技术规程”的模式。主要问题在编辑方面，规范的总体编排混乱，规范的章节标题不准确，条文中的用语存在概念模糊、逻辑混乱的现象。针对上述问题，特编写本纲要，以求再次修订时能完成一本名副其实的“设计规范”。本纲要供《架空输电线路设计规范》的修订和架空输电线路设计文件的编制参考。 架空输电线路设计规范除应包括统一规定的前言、总则、术语和符号等内容外还应包括下列主要内容： 1输电线路设计条件； 2输电线路路径设计； 3架空线设计*； 4杆塔及其基础设计； 5杆塔定位设计；
6输电线路附属设施设计。 *注：寿祝昌编辑校注《110-750kV架空输电线路设计规范》中的“架线设计”均应修改为“架空线设计”。 架空输电线路设计文件的编制亦不外乎应包括上列内容。可行性研究和初步设计不包括第5和第6项。施工图设计，第5项“杆塔定位设计”完成的设计文件包括“线路平断面图”、“线路明细表”和“交叉跨越表”。这三个文件（图纸）在架空输电线路设计中，是属于总图和总表，应该在施工图设计文件中予以明确。 下面逐一对各部分内容做具体说明。 1输电线路设计条件 架空输电线路的设计条件包括设计气象条件、导线截面积和电力线路的电压等级。 1.1设计气象条件 影响架空线设计和输电线路杆塔设计的气温、风、覆冰是输电线路设计的主要气象条件。气温，风和覆冰的各种组合应称为“工况”。然而设计规范历来将“工况”称做“情况”。“情况”这一称谓使得对“设计气象条件”的认知产生过严重的误解。 “工况”一词有两层含义，一层含义表明它是一种“设计标准”，另一层含义表明它是一种“设计条件的组合”的规定。而“情况”一词往往容易使人误解为实际可能出现的状况。“情况”一词会误导一些用户甚至设计人员，说某年某日实际的气象条件如何，实际的气象条件组合如何，所以设计应按此考虑等等。
10KV架空线路施工设计 一、工程名称：毛纺甲乙线石油分新建改造工程。 二、建设规模： 新建10KV架空线路总亘长3750M，其中双回1442M，单回866M ;新建10KV电缆线路总亘长4587M，其中双回1875M，单回837M。架空线路采用185绝缘线8900M，120 绝缘线2600M ;电缆线路采用YJV22—3X240型电缆470M , YJV22 —3X120型电缆2070M , YJV22—3 X70型电缆1150M , YJV22—3 X50型电缆900M，直埋敷设。新立12M水泥杆45 根，新安装315KVA变压器1台，500KV/X 2箱变一座，柱上真空断路器4台，电缆分支箱2台，更换630KVA变压器3台。 三、工程地点：XXXXXXX。 四、工程计划时间： 工程计划开工日期：2002年9月20日 工程计划竣工日期：2002年10月28日 五、工程组织机构： 工程经理：XXX 工程监理：XXX 工程技术负责人：XXX 工程安全负责人：XXX 六、施工小组机构： 第一小组组长：XXXX安全员：XXXX 第二小组组长：XXXX安全员：XXXX 城网改造工程施工方案 XX供电局城网改造工程，依据改造现场的实际制定本施工方案，要求施工时，按本方案认真执行 一、城网改造工程分别由两个施工小组执行。 第一小组：负责本次城网改造工程施工。 第二小组：配合第一小组停送电及工程竣工验收。 二、施工方案： 1、运输： ①水泥杆的运输：水泥杆到位后，利用拉杆车运至现场，分别到位。 ②导线及三盘运输：导线到位后，用放线车装载绑扎牢固后，用四轮车牵引运输到现场，进行放线。三盘到位后，用汽车运至现场进行安装。 2、施工进度表的执行： ①耕地内施工，可于春种前或秋收后进行施工，根据具体情况进行变更。 ②其它地段施工随施工进度表进行。 3、施工方法： ①水泥杆起立：水泥杆到达现场后，利用12吨吊车进行立杆，人工扶正及回填土。水 泥杆起立前，需安装横担，进行电杆组立。 ②新建开关台组装：水泥杆组立后，由4人组装开关台金具、引线及开关安装，安装标准执行设计图纸。 ③导线架设：对于改造工程，采取旧线带新线方式进行放线，用汽车进行牵引，牵引过 程中通讯必须保持畅通，防止有卡线、断线等故障发生。 ④过路顶管：施工前需在路两侧挖4M X 3MX 4M的操作坑，以便于顶管施工。
课程设计(论文) 题目名称制作导线的应力弧垂曲线和安装曲线 课程名称架空输电线路设计(LGJ-185/45,VIII区) 学生姓名刘光辉 学号1041201185 系、专业电气工程系电气工程及其自动化 指导教师尹伟华 2013年1月6日
邵阳学院课程设计（论文）任务书 年级专业10输电线路学生姓名宁文豪学号1041201185 题目名称制作某线路导线的应力弧垂曲线和安装曲线。设计时 间 18、19周 课程名称架空输电线路设计课程编号设计地 点 一、课程设计（论文）目的 结合所学的线路设计知识，要求学生掌握线路设计中各项参数的查表发放，并结合工程实际，掌握具体线路的导线应力弧垂曲线和安装曲线做法，从中对线路设计中所涉及到的导线的比载计算，架空线弧垂、线长和应力的计算，架空线的状态方程式，临界档距，最大弧垂的判定，导线应力弧垂曲线和安装曲线做法有深刻的了解。最终加强学生的线路设计认识及动手能力 二、已知技术参数和条件 气象条件：全国线路设计气象条件汇集ⅤIII区 电压等级110kV 导线型号LGJ-185/45 三、任务和要求 a)学生应该完成课程设计说明书的内容，同时还包括导线应力弧垂曲线和安装曲线的绘 制图 b)为简明起见，各计算结果应尽量采用表格形式表示 c)每一计算过程应列出所用公式，并带入一组实际数据示范 d)各系数的取值应说明出处和理由 注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效； 2．此表1式3份，学生、指导教师、教研室各1份。
四、参考资料和现有基础条件（包括实验室、主要仪器设备等） 1、孟遂民，李光辉编著，架空输电线路设计，中国三峡出版社，2000.10 2、邵天晓，架空送电线路的电线力学计算，水利电力出版社，1987 3、周振山，高压架空送电线路机械计算，水利电力出版社，1987 4、东北电力设计院，电力工程高压送电线路设计手册，水利电力出版社，1991 五、进度安排 16周（1）查找相关资料，整理和收集数据（2）根据气象区确定气象参数计算相关比载（3）确定临界档距（4）档距的控制气象条件 17周（5）根据已知条件，利用状态方程式计算不同档距，各种气象条件下架空线的应力和弧垂值（6）按一定的比例绘制出应力弧垂曲线（7）绘制安装曲线图（8）按照有关规定，制作论文，打印成稿。 六、教研室审批意见 教研室主任（签字）：年月日 七、主管教学主任意见 主管主任（签字）：年月日 八、备注 指导教师（签字）：学生（签字）：
摘要 本设计说明书中的主要内容包括有:首先，通过输送容量及功率因数利用经济电流密度来进行到县级避雷线型号的选择；在选出导线以后，利用已知的气象条件，计算出导线在各种气象条件时的应力及弧垂，进而绘制导线安装曲线图；利用最大弧垂计算出呼称高，选出合适的杆塔及对应的基础形式；最后进行绝缘子的选型以及防雷防振和保护和接地装置。 Abstract The main content of the instruction of this design includes:First, carries on the wire through the transportstion capacity and the power factor use economical current density and the line model choice; In selects after the wire, use the known meteorological condition, calculates the wire hangs in each kind of meteorological condition, time stress and the arc, tenth plan wire installs the diagram of curves; Using most hangs calculates shouts calls high, selects the appropriate pole tower and the corresponding foundation form; Finally is carries on the insulator the shanping as well as anti-radar quakeproof and the protetive earthling installment.
