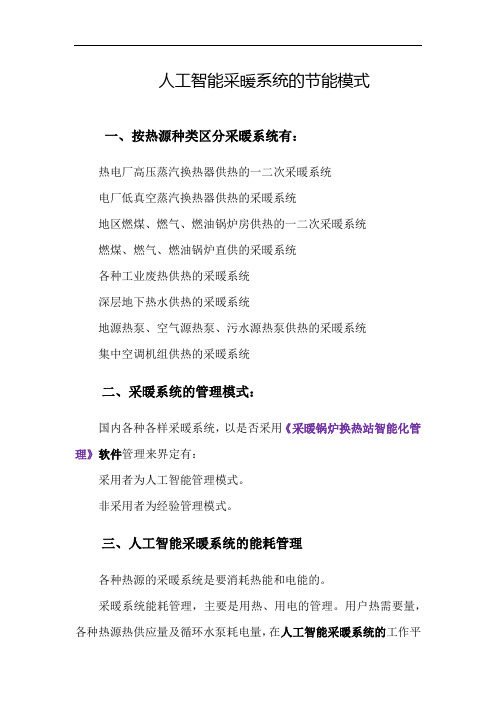

人工智能采暖系统的节能模式
一、按热源种类区分采暖系统有：
热电厂高压蒸汽换热器供热的一二次采暖系统
电厂低真空蒸汽换热器供热的采暖系统
地区燃煤、燃气、燃油锅炉房供热的一二次采暖系统
燃煤、燃气、燃油锅炉直供的采暖系统
各种工业废热供热的采暖系统
深层地下热水供热的采暖系统
地源热泵、空气源热泵、污水源热泵供热的采暖系统
集中空调机组供热的采暖系统
二、采暖系统的管理模式：
国内各种各样采暖系统，以是否采用《采暖锅炉换热站智能化管理》软件管理来界定有：
采用者为人工智能管理模式。
非采用者为经验管理模式。
三、人工智能采暖系统的能耗管理
各种热源的采暖系统是要消耗热能和电能的。
采暖系统能耗管理，主要是用热、用电的管理。用户热需要量，各种热源热供应量及循环水泵耗电量，在人工智能采暖系统
的工作平台上，提供准确量化数据。依据这些数据对采暖系统运行管理。
人工智能节能模式热的管理时，控制各种热源准确生产出系统需要的热量，控制外管网向各热用户精准送达所需热量。从而将热源供热量过多产生的热量浪费、热网不平衡产生的热量浪费等浪费能耗降低到最低。
人工智能节能模式系统用电管理时：在系统运行过程中对能耗过大循环水泵优化升级，将电能耗降低到最小。
人工智能节能模式系统能耗管理时，以精准量化平衡供热以最小热能、电能消耗保证用户规定采暖温度，达到系统整体供热效率最高。
《采暖锅炉换热站智能化管理》软件是采暖管理实践专家编制的应用程序。无需自动化数据监控系统巨额投资，瞬间将系统升级为人工智能管理采暖系统。
水泵流量计功能是软件人工智能核心技术，用常规压力表、温度计读数，程序实时提供采暖系统运行热能、电能相关准确量化参数。据此实现对系统的精准数据化管理。
采暖系统锅炉及换热站实名登录在程序下拉式菜单中，每个供热站个性化的基础资料（如采暖面积、热指标、循环水泵型号等等）为方便用户操作，直接写入该站程序之中。
在下拉式菜单中点击需要管理供热站名，可迅速调出该站系统的工作平台。
工作平台上用于管理业务的功能命令有：
第一：测定循环水泵流量、工作效率及能耗
第二：量化系统流量与温差的关系。
第三：测定系统设计流量及设计阻力
第四：判定循环水泵选型是否合理
第五：确定采暖系统设计热负荷、瞬时热负荷和实际供热量
第六：预测室外日平均温度及系统的热负荷
当日室外日平均温度：在外温剧烈变化时使用
6日室外日平均温度：在外温平缓变化时使用
第七：采暖系统的“流量”调节
1、调压孔板或阀门截流调节：
2、循环水泵的变频调节：
3、更换水泵的调节：
第八：系统流量调节后的供回水温度
第九：系统质量调节及质调后的供回水温度
第十：可视锅炉工作效率测量
第十一：采暖锅炉小时、每日及采暖期耗煤量的测算
第十二：可视热网各站供热量平衡调节：第十三：：精度不错的流量表和热量表
任何采暖系统的各种管理操作，平台上均有对应功能命令。使用的方法是先在电脑上模拟取得系统需要工况数据，后现场人工调节达到系统所需要的工况参数。
如是，实现整个系统全程全面管理。
“大流量小温差”是经验管理模式采暖系统司空见惯的“常态”，其运行巨额电能消耗中70%左右份额是浪费了的。这是因为对“大流量小温差”电能浪费机理的无知，所以始终把巨额电能浪费当作是正常的可接受的。
例如：要对“大流量小温差”银川中心供热一次系统循环水泵电耗进行管理，并把该系统打造成节能模式运行时：在电脑上打开银川供暖工程软件，点击银川中心一次系统，一次网工作平台出现。
输入供回水温度水泵运行等有关资料，再点击水泵运行命令，一次网实际工况即可展现。
四、一次网实际运行情况是：
图001运行实况
一次网用的循环水泵是：722#循环水泵型号：
从图001运行实况准确得到：
60℃温差一次网设计循环流量为1433.71m3，实际循环流量3640m3是设计流量的2.58倍。
一次系统设计阻力很小：
一次网实际循环流量3640m3时，系统实际阻力为942O 。一次系统设计阻力为：
94/36402×14342=14.58 2O
一次网高电耗实际工况的形成：
一次网设计循环流量1434m3，设计阻力14.58 2O。是人工智能采暖系统给出的该系统技术特点科学结论。表明该系统是一管径很大阻力很小的系统。如果循环水泵配套合理该系统能耗应是很小的。
而实际配套循环水泵942O扬程极大，它是设计阻力的6.45倍。通过模拟，当该水泵单台在该系统上以622O扬程运行时：扬程2O 流量m3电机电流A 电机电机
62 2777.23 1208.736 667.334
这个“右偏”工作点水泵效率从额定效率88%降低到69.26%，电机负荷达到电机额定功率的1.06倍。电机开始升温。
继续模拟，当该水泵单台在该系统上以58.3152O扬程运行时：
扬程2O 流量m3电机电流A 电机电机
58.315 2867 1226.8 678.9
这个“右偏”工作点水泵效率从额定88%降低到65.9%，电机负荷达到电机额定功率的1.08倍。电机升温很快将有烧坏的危险。
为保护10高压电机安全降低单台水泵工作流量，迫使2台水泵并联工作。结果形成一次网实际循环流量达到3640m3，供回水温差只有30℃的“大流量小温差”高能耗状态。
五、一次网节能实施方案有：
①、单台水泵运行节能效果：
图002553叶轮水泵单台运行工况单台水泵安全高效运行工况的实现：
1、从水泵实际流量是设计循环流量的2.58倍清楚，降低实际循环流量是流量调节的唯一方向。
2、D553叶轮水泵单台运行，目标就是要将一次网流量降低50%，
从而降低循环水泵的电能消耗。
3、要单台水泵安全运行：
就要采取减小水泵进出口阀门开度增加系统主干管阻力。当系统主干管阻力达到942O时，运行流量达到1820m3。这时水泵安全高效运行。
单泵运行节能效益：
节能辐度：Δ（1022.736-548.198）/1022.736=46.4%
节能效果：Δ（1022.736-548.198）×24×146=1662782 单泵运行时的能耗分布及分析：
单台水泵运行总轴功率：
系统循环流量1820m3系统阻力942O运行时：
1820×94/（367×0.88）=529.72 （100%）系统循环需要的能耗：
系统循环流量1820m3时系统阻力：
94/36402×18202=23.5 2O
系统循环需要的能耗：23.5/94=25%
23.5×1820/（367×0.88）=132.431 （25%）
阀门阻力的能耗：94-23.5=70.5 70.5/94=75 %
1820×（94-23.5）/（367×0.88）=397.294 =70.5×1820/（367×0.88）=397.294 （75%）
也就是说，单泵运行总轴功率529.72（水泵总扬程942O）中，其中：
23.52O扬程（25%能耗）用于采暖系统水循环，这是有用的。
70.52O扬程（75%能耗）用于克服阀门阻力的，这是浪费了的。简言之总能耗的1/4是有用的3/4是浪费了的。
总能耗3/4的浪费很有价值。正是它的“投入”，使系统阻
力增加保证了单台水泵高效电机安全运行。最终实现变两台泵运行为一台泵运行，使总能耗节省接近一半。
虽然单泵总能耗的3/4浪费很有价值，但归根到底还是电能的浪费！能不能把这一部分能量节省下来？
②、单泵切削叶轮的节能效果
图003470叶轮运行工况
切削叶轮的节能效益：
节能辐度：Δ（1022.736-415.491）/1022.736=59.37%
节能效果：Δ（1022.736-415.491）×24×146=2127786 单泵切削叶轮运行时的能耗分布及分析：
当系统循环流量1820m3运行时，系统的阻力为：
94/36402×18202=23.52O 系统循环需要的能耗：
1820×23.5/（367×0.82）=142.12 （37.9%）单泵切削叶轮后阀门阻力能耗：
1820×（62-23.5）/（367×0.88）=232.84 （62.1%）水泵叶轮切削后，单泵工作扬程从942O降低到622O，淨降低322O。此举效益：彻底消除单泵运行电机升温烧坏问题。同时使水泵单台运行总能耗从548.198降低到415.491。
叶轮切削后单泵运行总扬程622O（总能耗100%），其中：
23.52O（总能耗的37.9%）用于系统水循环，这是有用的。
38.52O（总能耗的62.1%）用于克服阀门阻力，这是浪费了的。
38.52O（总能耗的62.1%）扬程的浪费也有价值，正是有它的“浪费”，才使叶轮切削后水泵在高效区工作。
归根到底，阀门上消耗的能量仍然是电能浪费！能不能把这一部分能量节省下来？
③、新选水泵节能效果
新选水泵的型号：
743#循环水泵型号：
图004新选水泵运行工况
新选水泵的节能效益：
节能辐度：Δ（1022.736-97.244）/1022.736=90.49 %
节能效果：Δ（1022.736-97.244）×24×146=3242924 新选水泵运行时的能耗分布及分析：
新选水泵运行的总能耗为182O
当系统循环流量1502m3运行时，系统的阻力为：
94/36402×15022=16 2O 系统循环需要的能耗为：162O
1502×16/（367×0.78）=83.95 （88.9%）新选水泵扬程富余的能耗：22O
1502×（18-16）/（367×0.78）=10.49 =1502×2/（367×0.78）=10.49 （11.1%）
新选水泵措施使单泵942O扬程降低到182O扬程，扬程淨降低762O。此举实现：
⑴.单泵高效安全运行。
⑵.将原来浪费在阀门阻力上的能量（762O）节省下来，使水泵单台运行总能耗从548.198降低到97.244。
新选水泵单台运行总能耗（182O扬程）中：
162O扬程用于系统水循环，这是有用的。
22O扬程用于克服阀门阻力。也可以说是浪费了的。
22O扬程能耗的浪费是这样产生的：
新选水泵按扬程182O流量1502m3运行，超过一次网设计循环流量1434m3和设计阻力14.582O。因此导致水泵总能耗增加。能否把这部分能耗也节省下来？可对新泵运行采取变频措施一试。
④、新选水泵变频调节的节能效果
图005新泵变频运行工况
新泵变频节能效益：
节能辐度：Δ（1022.736-89.01）/1022.736=91.30 %
节能效果：Δ（1022.736-89.01）×24×146=3271776
新泵变频运行时的能耗分布及分析：
当系统循环流量1434.1m3运行时，系统的阻力为：
94/36402×1434.12=14.59 2O 系统循环需要的能耗：
1434.1×14.59/（367×0.78）=73.09 （88.96%）新泵扬程富余发生的能耗：
1434.1×（16.4-14.59）/（367×0.78）=9.08 （11.04%）
新泵47.74变频使单泵工作扬程从942O降低到16.42O，淨降低
77.62O。此举实现：
⑴.单泵更高效安全运行。
⑵.将原来浪费在阀门阻力上的能量（77.62O）节省下来，使单泵运行总能耗从548.198降低到89.01。
新泵47.74变频运行总扬程16.42O（总能耗100%），其中：
14.592O用于系统水循环，这是有用的。
1.812O用于克服阀门阻力，这是在阀门阻力上的浪费。
新泵变频运行将一次网总电能消耗从1022.736降低到89.01，相当于把原来电能消耗91.32%的电能节省下来了。达到这样的节能辐度是不是说一次网再也没有节能空间？不是的！
第八：采暖系统可视“流量”调节
一次网按供回水温度115/70℃设计时，温差为45℃；二次网按95/70℃供回水温度设计时，系统温差为25℃。
实际是：一次网供回水温差远小于45℃，二次网供回水温差也是远小于25℃，甚至只有10℃左右。很明显这种现状实质是总循环流量失调所致。
“流量”调节的根本意义：就是消除总体流量失调，把一、二次网循环流量调到设计值。提高供回水温差提高水泵工作效率降低电耗。
“量”调节的方法有：
1.调压孔板或阀门截流调节：
工程实例1：青年号锅炉房：
运行的循环水泵是：
实际运行的工况是:
实际流量1120m3是设计流量399m3的2.806倍。是典型的“大流
量小温差”高能耗运行状态。
在系统主干管上安装调压板或减小主阀门开度的节流调节，实质是增加系统总阻力迫使流量减小。当总阻力增加到46.782O 时，也就是循环水泵的进、出口压力差值达到46.782O（水泵的实际扬程值）时，系统的流量降到399.19m3。
该项节流调节的节能效果是：
(130.79-102.25)/130.79=21.8%
第九：流量调节时系统的供回水温度
系统流量调节前运行的工况是：
图004流量调节前工况
系统采用降低变频流量调节后的工况是：
图005流量调节后工况
在供热量不变系统总体流量调节时，只是系统供回水温度发生变化。
总流量调节前总流量调节后
水泵运行频率： 48.03 43.06
系统运行流量：1286.14 1152.25 m3
系统供水温度： 69 71.67 ℃
系统供水温度： 46 46 ℃
系统的温差为: 23 25.67 ℃第九：流量调节系统供水温度
系统流量调节前运行的工况是：
图004流量调节前工况
系统采用降低变频流量调节后的工况是：
图005流量调节后工况
总体流量调节时：
在供热量不变的情况下循环流量变化时，系统供回水温度均发生变化。为便于直观掌握温度变化情况：程序设定流量变化时回水温度恒定。流量增大温差减小供水温度降低，流量减小温差增大供水温度提高。
总流量调节前总流量调节后
水泵运行频：48.03 43.06
系统运行流量：
1286.14 1152.25 m3系统供水温度：69 71.67 ℃系统供水温度：46 46 ℃系统的温差为: 23 25.67
℃
流量调节的方法是：
1、运行系统流量调节前的工况。
2、需要调节的流量在《水泵流量》下第二行文本口中输入，单点下拉式菜单中《量调水温》命令就可完成。供水温度自动变化。
第十：质量调节供回水温度及温差
采暖系统“质量”调节：
就是在循环流量不变情况下，改变供热量调节系统供回水温度。
例如图006所示乌伊岭“质量”调节前供热工况是：
瞬时热负荷为25.786 。这个值就是系统用户此时需要的供热量。实际的供热量是36.5553。供热量明显偏大。“质量”调节的目标是保证“不大不小”足量供给用户这个热量。
质量调节前运行的工况是：
图006质量调节前工况
《民用建筑节能设计标准》指出：
对于是节能建筑群采暖系统：外网管路供热效率是90%，就是说从热源到用户途中有10%热量损失。对目标用户的供热量应增加10%富裕量。
对于是非节能建筑群采暖系统：外网管路供热效率是85%。就是说从热源到用户途中有15%热量损失。对目标用户的供热量应增加15%富裕量。
对于节能与非节能混合采暖系统，外网管路供热效率及对应
的热量损失应按各系统所占比例合定。对目标用户的供热量应增加合定后的富裕量。
如果系统还存在外网平衡失调时，还要额外考虑一定的富裕量。
本程序中质量调节时的供水温度，是按《外网供热量按瞬时热负荷 1.2倍》考虑的。
外网供热量按瞬时热负荷 1.2倍考虑时，需要供热量为30.9432。
实际供热量是：36.5553
热量超供：Δ36.5553-30.9432=5.6121
显然，这个超供热量是热量超标发生的浪费。
质量调节后运行的工况是：
图007质量调节后工况
质量调节的方法是：
在质量调节前的工况下，点击下拉菜单中的《质量水温》命令，需要的供水温度已经出现在质调供水下的文本口中。这时调整锅炉供热量的大小按系统要求的供水温度进行调控。
质调前后的各参数的变化如下所示
质量调节前质量调节后
水泵运行频
