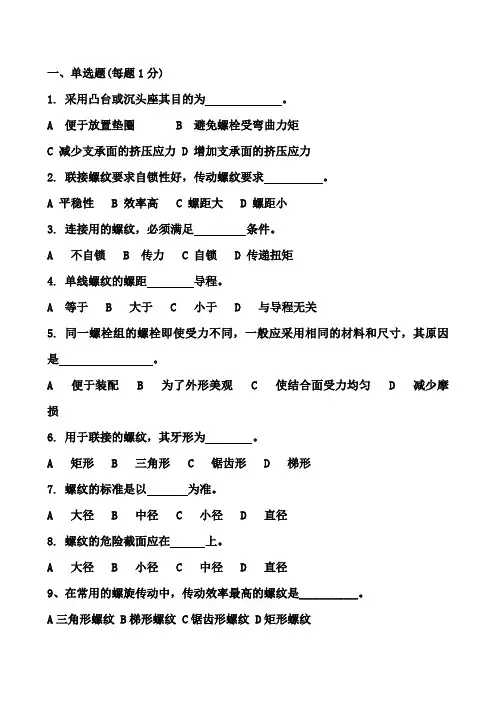

《螺纹连接练习题》
一、单选题（每题1分）
1. 采用凸台或沉头座其目的为 _____________ 。
A 便于放置垫圈
B 避免螺栓受弯曲力矩
C 减少支承面的挤压应力
D 增加支承面的挤压应力
2. 联接螺纹要求自锁性好，传动螺纹要求 ___________ 。
A 平稳性
B 效率高
C 螺距大
D 螺距小
3. 连接用的螺纹，必须满足 ________ 条件。
A 不自锁
B 传力
C 自锁
D 传递扭矩
4. 单线螺纹的螺距 ________ 导程。
A 等于
B 大于
C 小于
D 与导程无关
5. 同一螺栓组的螺栓即使受力不同，一般应采用相同的材料和尺寸, A 便于装配
B 为了外形美观
C 使结合面受力均匀 损 6. 用于联接的螺纹，其牙形为 ________ 。
A 矩形
B 三角形
C 锯齿形
D 梯形
7. 螺纹的标准是以 _______ 为准。
A 大径
B 中径
C 小径
D 直径
8. 螺纹的危险截面应在 ______ 上。
A 大径
B 小径C
中径D 直径 9、在常用的螺旋传动中，传动效
率最咼的螺纹是 其原因
D 减少摩
A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹
10、在常用的螺纹联接中，自锁性能最好的螺纹是____________ 。
A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹
11、当两个被联接件不太厚时，宜采用__________ 。
A双头螺柱联接B螺栓联接C螺钉联接D紧定螺钉联接
12、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用。A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接
13、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往
往采用__________ 。
A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接
14、普通螺纹的牙型角a为60°,当摩擦系数卩=0.10时，则该螺纹副的当量摩擦系数a v= _______________ 。
A0.105 B 0.115 C 0.1115 D 0.104
15、在拧紧螺栓联接时,控制拧紧力矩有很大方法,例如______________ 。
A增加拧紧力B增加扳手力臂C使用测力矩扳手或定力矩扳手
16、螺纹联接防松的根本问题在于__________ 。
A增加螺纹联接的轴向力 B 增加螺纹联接的横向力
C防止螺纹副的相对转动 D 增加螺纹联接的刚度
17、螺纹联接预紧的目的之一是__________ 。
A增强联接的可靠性和紧密性 B 增加被联接件的刚性
C 减小螺栓的刚性
18、承受预紧力F 的紧螺栓联接在受工作拉力 F 时，剩余预紧力为F 〃，其螺
栓所受的总拉力F o 为 ___________ c
A F o
F F C F o F + F 19、承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力
F o 的最大值和 被联接件的刚度Cm 不变时，螺栓的刚度
G 愈小，则 ___________
A 螺栓中总拉力的变化幅度愈大
B 螺栓中总拉力的变化幅度愈小
C 螺栓中总拉力的变化幅度不变
D 螺栓中的疲劳强度降低
20、承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力 F o 的最大值和 螺栓的刚度G 不变时，被联接件的刚度 G 愈小，则 _____________ 。
A 螺栓中总拉力的变化幅度愈大
B 螺栓中总拉力的变化幅度愈小
C 螺栓中总拉力的变化幅度不变
D 螺栓疲劳强度愈高
21、 承受横向载荷或旋转力矩的紧螺栓联接，该联接中的螺 ____________ 。
A 受剪切作用
B 受拉伸作用
C 受剪切和拉伸作用
D 既可能受剪切作用又可能受拉伸作用
22、 对受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的情况下，提高螺栓疲
F o F F C b
F o F 2
劳强度的有效措施是___________ 。
A增大被联接件的刚度B减小被联接件的刚度
C增大螺栓的刚度
23、现有一单个螺栓联接，要求被联接件的结合面不分离，假定螺栓的刚度C b 与被联接的刚度C m相等，联接的预紧力为F,现开始对联接施加轴向载荷，
当外载荷达到与预紧力F的大小相等时，则 _____________ 。
A被联接发生分离，联接失败
B 被联接件即将发生分离，联接不可靠
C联接可靠，但不能再继续加载
D联接可靠，只要螺栓强度足够，外载荷F还可继续增加到接近预紧力的两倍
24、在下列四种具有相同公称直径和螺距并采用相同的配对材料的传动螺旋副
中，传动效率最高的是___________ 。
A单线矩形螺纹 B 单线梯形螺纹
C双线矩形螺纹D双线锯齿形螺纹
25、被联接件受横向载荷作用时，若采用一组普通螺栓联接，则载荷靠__________ 来传递。
A接合面之间的摩擦力B螺栓的剪切和挤压
C螺栓的剪切和被联接件的挤压
26、设计螺栓组联接时，虽然每个螺栓的受力不一定相等，但对该组螺栓仍均
采用相同的材料、直径和长度，这主要是为了____________ 。
A外形美观B购买方便 C 便于加工和安装
27、确定紧联接螺栓中拉伸和扭转复合载荷作用下的当量应力时，通常是按
来进行计算的
A 第一强度理论
B 第二强度理论
C 第三强度理论
D 第四强度理论 28、当采用铰制孔用螺栓联接承受横向载荷时，螺栓杆受到 _____________ 作用 A 弯曲和挤压B 拉伸和剪切C 剪切和挤压D 扭转和弯曲
二、判断题（每题1分）
1. 螺栓的标准尺寸为中径。
3. 三角螺纹具有较好的自锁性能，在振动或交变载荷作用下不需要防松
5. 同一直径的螺纹按螺旋线数不同，可分为粗牙和细牙两种。
6. 联接螺纹大多采用多线的梯形螺纹。
三、填空题（每题1分）
3.受拉螺栓联接中危险截面取为（
） 4. 当承受横向载荷时，如采用铰制孔用螺栓联接，其螺栓杆上承受（）和（） 载荷
6. 螺纹联接防松的根本问题在于防止（
） 7. 普通螺纹多用于（
），梯形螺纹多用于（
1. 在螺纹联接中，相对刚度
2. 螺纹联接在拧紧时要克服
C 1 C 1 C 2 =0时，其螺栓中总拉力为（ ）力矩
5. 螺栓联接的计算主要是确定螺纹
（ 径。 ）径，然后按标准选定螺纹的（）直
8.在承受轴向载荷的紧螺栓联接中，在一般情况下，螺栓中承受的总拉力等于（）。
9.常用的螺纹牙形有（）、（）、（）、（）等几种，用于联接的螺纹为（）牙形，用于传动的为（）牙形。
四、简答题（每题1分）
1.螺纹联接预紧的目的是什么？解答：螺纹联接在装配时一般都必须拧紧，以增强联接的可靠性，紧密性和防松能力
2.试述螺栓联接的适用条件和特点？解答：螺栓联接用于联结两薄件，被联接件制光孔，且可受力很大，经常拆卸的场合。
3.试述双头螺柱联接的适用条件和特点？解答：双头螺柱联接用于联接一厚一薄件，薄件制光孔，厚件制不通的螺纹孔，且可以经常拆卸的场合。
4.试述螺钉联接的适用条件和特点？解答：螺钉联接的适用于联接一厚一薄件，薄件制光孔，厚件制不通的螺纹孔，且受力不大，不需经常拆卸的场合。
5.当被联接件受横向载荷时，螺栓是否一定受剪切？解答：被联接件受横向载荷时，螺栓不一定受剪切。只有受横向外载荷的绞制孔螺栓联接，螺栓才受剪切。
6.简述紧联接受拉螺栓承受什么载荷？其强度计算公式中系数 1.3是什么含义？
解答：螺栓拧紧后，螺栓除受预紧力产生的拉应力外，还受螺纹副间摩擦
力矩产生的扭转剪应力，螺栓螺纹部分处于拉伸与扭转的复合应力状态。根据
机械设计-连接部分测试题 一、填空： 1、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。 2、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。 其中三角螺纹主要用于联接，梯形螺纹主要用于传动。 3、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。螺纹联接的防松， 其根本问题在于防止螺纹副转动。 4、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接 或螺钉联接，其中经常拆卸时选用双头螺柱联接。 5、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的 力为轴向和剪切力。 6、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。 7、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因 是效率高。 8、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯 曲应力。 楔键的工作面是上下面，而半圆键的工作面是（两）侧面。平键的工作面是（两）侧面。 9、花键联接由内花键和外花键组成。 10、根据采用的标准制度不同，螺纹分为米制和英制，我国除管螺纹外，一般都采用米制螺纹。圆柱普通螺纹的公称直径是指大径，强度计算多用螺纹的（）径。圆柱普通螺纹的牙型角为60 度，管螺纹的牙型角为（）度。 二、判断： 1、销联接属可拆卸联接的一种。（√） 2、键联接用在轴和轴上支承零件相联接的场合。（√） 3、半圆键是平键中的一种。（×） 4、焊接是一种不可以拆卸的联接。（√） 5、铆接是一种可以拆卸的联接。（×）
一般联接多用细牙螺纹。（×） 6、圆柱普通螺纹的公称直径就是螺纹的最大直径。（√） 7、管螺纹是用于管件联接的一种螺纹。（√） 8、三角形螺纹主要用于传动。（×） 9、梯形螺纹主要用于联接。（×） 10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。（×） 11、双头螺柱联接适用于被联接件厚度不大的联接。（×） 12、平键联接可承受单方向轴向力。（×） 13、普通平键联接能够使轴上零件周向固定和轴向固定。（×） 14、键联接主要用来联接轴和轴上的传动零件，实现周向固定并传递转矩。（√） 15、紧键联接中键的两侧面是工作面。（×） 16、紧键联接定心较差。（√） 17、单圆头普通平键多用于轴的端部。（√） 18、半圆键联接，由于轴上的键槽较深，故对轴的强度削弱较大。（√） 19、键联接和花键联接是最常用的轴向固定方法。（×） 20、周向固定的目的是防止轴与轴上零件产生相对转动。（√） 三、选择： 1、在常用的螺旋传动中，传动效率最高的螺纹是( D )。 A 三角形螺纹； B 梯形螺纹； C 锯齿形螺纹； D 矩形螺纹 2、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆卸时，往往采用( B )。 A 螺栓联接； B 螺钉联接； C 双头螺柱联接； D 紧定螺钉联接 3、在常用的螺纹联接中，自锁性能最好的螺纹是( A )。 A 三角形螺纹； B 梯形螺纹； C 锯齿形螺纹； D 矩形螺纹
《螺纹连接练习题》 一、单选题(每题1分) 1. 采用凸台或沉头座其目的为。 A 便于放置垫圈 B 避免螺栓受弯曲力矩 C 减少支承面的挤压应力 D 增加支承面的挤压应力 2. 联接螺纹要求自锁性好，传动螺纹要求。 A 平稳性 B 效率高 C 螺距大 D 螺距小 3. 连接用的螺纹，必须满足条件。 A 不自锁 B 传力 C 自锁 D 传递扭矩 4. 单线螺纹的螺距导程。 A 等于 B 大于 C 小于 D 与导程无关 5. 同一螺栓组的螺栓即使受力不同，一般应采用相同的材料和尺寸，其原因是。 A 便于装配 B 为了外形美观 C 使结合面受力均
匀 D 减少摩损 6. 用于联接的螺纹，其牙形为。 A 矩形 B 三角形 C 锯齿形 D 梯形 7. 螺纹的标准是以为准。 A 大径 B 中径 C 小径 D 直径 8. 螺纹的危险截面应在上。 A 大径 B 小径 C 中径 D 直径 9、在常用的螺旋传动中，传动效率最高的螺纹是__________。A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹 10、在常用的螺纹联接中，自锁性能最好的螺纹是__________。A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹 11、当两个被联接件不太厚时，宜采用__________。 A双头螺柱联接B螺栓联接C螺钉联接D紧定螺钉联接12、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用__________。
A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接13、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。 A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接14、普通螺纹的牙型角α为60o，当摩擦系数μ＝0.10时，则该螺纹副的当量摩擦系数μv＝__________。 A0.105 B 0.115 C 0.1115 D 0.104 15、在拧紧螺栓联接时，控制拧紧力矩有很大方法，例如__________。 A增加拧紧力B增加扳手力臂C使用测力矩扳手或定力矩扳手 16、螺纹联接防松的根本问题在于__________。 A增加螺纹联接的轴向力B增加螺纹联接的横向力 C防止螺纹副的相对转动D增加螺纹联接的刚度17、螺纹联接预紧的目的之一是__________。
螺纹连接练习题 一、选择题 1、常用螺纹联接中，自锁性最好的螺纹是 A 。 A、三角螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹 2、常用螺纹联接中，传动效率最高的螺纹是 D 。 A、三角螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹 3、为连接承受横向工作载荷的两块薄钢板，一般采用 A 。 A、螺栓连接 B、双头螺柱连接 C、螺钉连接 D、紧定螺钉连接 4、当两个被联接件不太厚时，宜采用____B____。 A、双头螺柱联接 B、螺栓联接 C、螺钉联接 D、紧定螺钉联接 5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。 A、螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接 6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。 A、螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接
7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如____C_____。 A、增加拧紧力 B、增加扳手力臂 C、使用指针式扭力扳手或定力矩扳手 8、螺纹联接防松的根本问题在于____C____。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 9、螺纹联接预紧的目的之一是____A____。 A、增强联接的可靠性和紧密性 B、增加被联接件的刚性 C、减小螺栓的刚性 10、.常见的连接螺纹是____C_____。C A.左旋单线 B.右旋双线 C.右旋单线 D.左旋双线 11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹 A 。 A. 牙根强度高，自锁性能好 B. 传动效率高 C. 防振性能好 D. 自锁性能差 12、标注螺纹时___A___。 A.右旋螺纹不必注明 B.左旋螺纹不必注明 C.左、右旋螺纹都必须注明 D.左、右旋螺纹都不必注明 13、管螺纹的公称直径是指___D___。D A.螺纹的外径 B.螺纹的内径 C.螺纹的中径 D.管子的内径 14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自
螺纹连接习题解答 11—1 一牵曳钩用2个M10的普通螺钉固定于机体上， 如图所示。已知接合面间的摩擦系数 f=0.15，螺栓材料为Q235、强度级别为4.6 级，装配时控制预紧力，试求螺栓组连接 允许的最大牵引力。 解题分析：本题是螺栓组受横向载荷作用的典型 例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。 解题要点： （1）求预紧力F′： 由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力： [σ]= σS/S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm 由教材式（11—13）： 1.3F′/（πd21/4）≤[σ] MPa 得： /（4×1.3）=178 ×π×8.3762/5.2 N F′=[σ]πd2 1 =7535 N （2）求牵引力F R： =7535×0.15×2×由式（11—25）得F R=F′fzm/K f
1/1.2N=1883.8 N （取K =1.2） f 11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓 GB27—88）连接，结构尺寸如图所示。两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。试求：（1）该螺栓组连接允许传递的最大转矩T max。（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。 解题要点： （1）计算螺栓组连接允许传递的最大 转矩T max： 该铰制孔用精制螺栓连接所能传递 转矩大小受螺栓剪切强度和配合面 挤压强度的制约。因此，可先按螺栓剪 切强度来计算T max，然后较核配合面挤 压强度。也可按螺栓剪切强度和配合面挤压强度分别求出T max，取其值小者。本解按第一种方法计算 1）确定铰制孔用螺栓许用应力 由螺栓材料Q235、性能等级 5.6级知： σs300MPa 被连接件材料HT200 = σb500MPa、= = σb200MPa 。 （a）确定许用剪应力
机械设计 -连接部分测试题 一、填空： 1、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。 2、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。 其中三角螺纹主要用于联接，梯形螺纹主要用于传动。 3、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。螺纹联接的防松， 其根本问题在于防止螺纹副转动。 4、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接或 螺钉联接，其中经常拆卸时选用双头螺柱联接。 5、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的 力为轴向和剪切力。 6、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。 7、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因是 效率高。 8、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯曲 应力。 楔键的工作面是上下面，而半圆键的工作面是（两）侧面。平键的工作面是（两）侧面。 9、花键联接由内花键和外花键组成。 10、根据采用的标准制度不同，螺纹分为米制和英制，我国除管螺纹外，一般都采用米制螺纹。圆柱普通螺纹的公称直径是指大径，强度计算多用螺纹的（）径。圆柱普通螺纹的牙型角为60 度，管螺纹的牙型角为（）度。 二、判断： 1、销联接属可拆卸联接的一种。（√） 2、键联接用在轴和轴上支承零件相联接的场合。（√ ） 3、半圆键是平键中的一种。（×） 4、焊接是一种不可以拆卸的联接。（√ ） 5、铆接是一种可以拆卸的联接。（×）
一般联接多用细牙螺纹。（×） 6、圆柱普通螺纹的公称直径就是螺纹的最大直径。（√） 7、管螺纹是用于管件联接的一种螺纹。（√） 8、三角形螺纹主要用于传动。（×） 9、梯形螺纹主要用于联接。（×） 10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。（×） 11、双头螺柱联接适用于被联接件厚度不大的联接。（×） 12、平键联接可承受单方向轴向力。（×） 13、普通平键联接能够使轴上零件周向固定和轴向固定。（×） 14、键联接主要用来联接轴和轴上的传动零件，实现周向固定并传递转矩。（√ ） 15、紧键联接中键的两侧面是工作面。（×） 16、紧键联接定心较差。（√ ） 17、单圆头普通平键多用于轴的端部。（√ ） 18、半圆键联接，由于轴上的键槽较深，故对轴的强度削弱较大。（√ ） 19、键联接和花键联接是最常用的轴向固定方法。（×） 20、周向固定的目的是防止轴与轴上零件产生相对转动。（√ ） 三、选择： 1、在常用的螺旋传动中，传动效率最高的螺纹是( D )。 A 三角形螺纹；B梯形螺纹；C锯齿形螺纹；D矩形螺纹 2、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆卸时，往往采用( B ) 。 A 螺栓联接；B螺钉联接；C双头螺柱联接；D紧定螺钉联接 3、在常用的螺纹联接中，自锁性能最好的螺纹是( A )。 A 三角形螺纹；B梯形螺纹；C锯齿形螺纹；D矩形螺纹
螺纹联接复习与例题 1重要基本概念 1.1常用螺纹有哪几类？哪些用于联接，哪些用于传动，为什么？ 常用的有：三角螺纹，矩形螺纹，梯形螺纹和锯齿形螺纹。三角螺纹用于联接，其余用于传动。因三角螺纹自锁性好，其它螺纹传动效率高。 1.2何谓螺纹联接的预紧，预紧的目的是什么？预紧力的最大值如何控制？ 螺纹联接的预紧是指在装配时拧紧，是联接在承受工作载荷之前预先受到预紧力的作用。预紧的主要目的是为了放松，同时可增加螺纹联接的刚度、保证联接的紧密性和可靠性。 拧紧后，预紧应力的大小不得超过材料屈服极限σS的80%。 1.3螺纹联接有哪些基本类型？适用于什么场合？ 螺纹联接有4中基本类型。 螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。 螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。 双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。 紧定螺钉联接：用于传递力和力矩不大的场合。 1.4提高螺纹联接强度的措施有哪些？ 1）改善螺纹牙间的载荷分配不均； 2）减小螺栓的应力幅（提高被联接件的刚度，减小联接件（螺栓）的刚度）; 3）减小螺栓的应力集中； 4）避免螺栓的附加载荷（弯曲应力）； 5）采用合理的制造工艺。 1.5联接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几 类？ 因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。因此，在设计螺纹联接时，必须考虑防松。根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。 2掌握公式 (2-1),(2-3~14),(2-20),(2-22~27) 3例题 3.1在常用螺纹类型中，主要用于传动的是________。
【例1】 图示方形盖板用四个螺钉与箱体连接，盖板中心O 点的吊环受拉力F Σ=8kN 。试完成：（1）取残余预紧力F 1为工作拉力的0.8倍，求螺钉的总拉力F 2；（2）如果已知M6螺钉的d 1＝4.917mm ， [σ]=260MPa ，试校核螺钉组的强度。 F ∑ 4-M6 200 600 解：（1）求各螺钉的工作拉力：F=F Σ/n =8/4=2kN （2）求各螺钉的残余预紧力：F 1=0.8F =1.6kN （3）求各螺钉的总拉力：F 2=F 1+F =3.6kN （4）校核螺钉的强度：[]σπσ<=??== 246.59MPa 917 .414.300362.55.22212d F 该螺钉组满足强度条件
【例2】 如图所示，两根梁用8个5.6级普通螺栓与两块钢盖板相联接。梁受到拉力F =32kN ，摩擦系数f =0.2，安全系数S =1.5，防滑系数K S =1.2，控制预紧力，试确定所需螺栓的小径。 F F 解：（1）求螺栓的预紧力：N 240002 42.0320002.10=???=≥ fzi F K F s （2）求螺栓的许用拉应力 屈服极限：MPa s 3001006.05=??=σ 许用拉应力：[]200MPa 5.1/300/===S S σσ （3）求螺栓的小径 []mm 1.14200 14.3240002.52.50 1=??=≥σπF d
【例3】 起重卷筒与大齿轮用6个普通螺栓连接在一起，如图所示。已知卷筒直径D =600mm ，螺栓分布圆直径D 0=800mm ，接合面间的摩擦系数f =0.15，防滑系数K s =1.2，起重钢索拉力Q =40kN ，螺栓材料的许用拉应力[σ]=80Mpa ，试求螺栓小径。 解：（1）求起重卷筒传递的扭矩：T =QD /2=40000×600/2=1.2×106 N.mm （2）求预紧力：N 4000400 615.0102.12.16s 0=????=≥fzr T K F （3）求螺栓直径：[]mm 1.912014.340002.52.50 1=??=≥σπF d Q D 0 D
螺纹连接是是工程上应用得最广泛的连接方式，熟练掌握螺纹连接及其紧固件的画法，是每个机械工程技术人员必有的技能，下面介绍常用螺纹紧固件的标记、画法及其连接画法。 一、常用螺纹紧固件及其标记（GB/T 1237—2000） 螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。 二、常用螺纹紧固件的画法 中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。 1、比例画法 根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。 此法作图方便，画连接图常用。图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。 图9-20为三种螺钉头部的比例画法。 2、查表画法 根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。 例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。（1）螺栓GB/5782—2000 M10×40 直径d=10 六角头对边距s=16 螺纹长度b=26 螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7 (2.) 螺母 GB/T6170一2000 M10
厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同 (3) 垫圈GB/T97.1-1985 10 外径D=20 内径D=10.5 厚度H=2 根据上述尺寸,即可绘制它们的视图(图9一21)。图中的视图配置，为表达所常用。 三．螺纹紧固件的连接画法 螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。 （一）栓连接 螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。
螺纹连接 一、选择题 1.当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性 能比粗牙螺纹的自锁性能A。 A. 好 B. 差 C. 相同 D. 不一定。 2.在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 C 。 A. 提高强度 B. 提高刚度 C. 防松 D. 减小每圈螺纹牙上的受力。 3.螺栓的材料性能等级标成6.8级，其数字6.8代表 A 。 A. 对螺栓材料的强度要求 B. 对螺栓的制造精度要求 C. 对螺栓材料的刚度要求 D. 对螺栓材料的耐腐蚀性要求 4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0及预紧力 F′、残余预紧力F〞和工作拉力F之间的关系为 B 。 A. F F F+' = 0 B. F C C C F F m B B + +' = C. F F F'' + ' = 5.当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中 的螺栓 D 。 A. 必受剪切力作用 B. 必受拉力作用
C. 同时受到剪切及拉伸 D. 既可能受剪切，也可能受到挤压作用 6.螺栓强度等级为 6.8级，则螺栓材料的最小屈服极限近似为 A 。 A. 480 MPa B. 6 MPa C. 8 MPa D. 0. 8 MPa 7.下列四种螺纹中，自锁性能最好的是B。 A. 粗牙普通螺纹 B. 细牙普通螺纹 C. 梯形螺纹 D. 锯齿形螺纹 8.用于联接的螺纹多为普通螺纹，这是因为普通螺纹 C。 A、传动效率好； B、防振性能好； C、牙根强度高，自锁性能好； D、自锁性能差。 9.当常拆装的两个被联接件加工成一个通孔一个盲孔时，宜采用 B 。 A、螺栓联接； B、双头螺柱联接； C、螺钉联接； D、紧定螺钉联接。 10.当两个被联接件不太厚，便于加工成通孔时，宜采用 A 。 A、螺栓联接； B、双头螺柱联接； C、螺钉联接； D、紧定螺钉联接。 11.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是 D 。 A、拉力； B、扭矩；
螺纹联接 一、是非题 N 1、受预紧力和轴向工作载荷的螺栓，其总拉力为预紧力与工作拉力之和。 N 2、在螺栓工作拉力与残余预紧力不变的情况下，增加螺栓和被联接件的刚度,可以收到提高螺栓疲劳强度的效果。 N 3、在螺栓工作拉力和剩余预紧力不变的情况下，增加螺栓的刚度和减少被联接件的刚度，都可以收到提高螺栓疲劳强度的效果。 N 4、联接受轴向载荷后，螺栓的总拉力等于预紧力与工作拉力之和。 N 5、为提高联接螺栓的疲劳强度，可以加大螺栓直径。 N 6、受横向载荷的普通螺栓所受的载荷是工作载荷加剩余预紧力。 N 7、在受轴向变载荷的螺栓联接中，为了提高螺栓的疲劳强度，可采用增大螺栓刚度的办法来实现。 N 8、受横向变载荷的普通螺栓中，螺栓所受力为静载荷。 Y 9、对受轴向载荷的普通螺栓联接适当预紧可以提高螺栓的抗疲劳强度。 N 10、铰制孔用螺栓适用于承受轴向载荷的联接。 Y 11、在λ相同的前提下，梯形螺纹较三角螺纹的传动效率高。 N 12、紧螺栓联接的螺栓强度公式中，1.3是安全系数。 Y 13、对于受轴向载荷的紧螺栓联接，当螺栓、被联接件刚度和预紧力都不变时，增大工作载荷，残余预紧力必然减小。 Y 14、振动冲击较大地方应采用机械防松。 N 15、细牙普通螺纹，牙细不耐磨，容易滑扣，所以自锁性能不如粗牙普通螺纹。 N 16、受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓杆所受到的拉力不变。 N 17、受横向载荷普通螺栓连接，是靠螺栓受剪切和挤压平衡外载荷。 N 18、粗牙螺纹的螺距和升角较大，所以容易自锁。 N 19、在承受轴向变载荷的紧螺栓连接中，采用空心杆螺栓的作用是减轻连接的重量。 Y 20、对于受扭矩作用的螺栓组连接，螺栓布置得越远离螺栓组中心越好。 二、选择题 1、采用凸台或沉头座作为螺栓头或螺母的支承面，是为了A。 A、避免螺栓受弯曲应力 B、便于防止垫圈 C、减少预紧力 D、减少挤压应力 2、通常螺纹联接采用A。
《机械设计》作业一 —— 机械设计总论及螺纹连接 姓名班级学号成绩 一、填空题 1、若一零件的应力循环特性r=+0.5，σa =70N/mm 2，则此时σm 为210N/ mm 2，σmax 为280 N/mm 2，σmin 为140 N/mm 2。 2、材料对称循环弯曲疲劳极限σ-1 =300N/mm 2，循环基数N 0=106，寿 命指数m=9，当应力循环次数N=105时，材料的弯曲疲劳极限 σ-1N =387.5N/mm 2。3、在变应力工况下，机械零件的损坏将是疲劳断裂，这种损坏的断面包括光滑区和粗糙区。 4、机械零件常见的失效形式有整体断裂、过大的残余变形、表面破坏、正常工作条件的破坏。 5、螺纹的公称直径是指螺纹的___大径__。 6、粗牙螺纹的定义是_同一螺纹公称直径下螺距最大的那种规格的螺纹。 7、螺纹的升角是指螺纹中径处的升角,拧紧螺母时效率公式为) (v tg tg ρψψη+=。 8、在螺纹连接中，当两个被连接件之一太厚，不宜制成通孔、采用普通螺栓连接时，往往采用_____螺钉___连接或双头螺柱连接。9、三角形螺纹主要用于联接，而矩形、梯形和锯齿形螺纹主要用于传动。10、螺纹连接常用的防松方法有摩擦防松、机械防松、破坏防松。 11、螺纹连接的拧紧力矩包括克服螺纹副相对转动的阻力矩和螺母与
被联接件支承面间的摩擦阻力矩。 12、计算螺栓强度时用螺栓的小径，分析螺纹的受力时用螺栓的中径。 13、仅承受预紧力的是紧螺栓连接强度计算时，螺栓危险截面上有拉伸和扭转载荷联合作用。因此，在截面上有拉应力和剪应力。 14、采用经机械加工制成的凸台或沉头座孔做为螺栓与螺母接触的支承面是为了避免螺栓受到偏心载荷。 15、螺栓强度等级标记6.6级，6?6?10=360MPa表示材料的屈服强度；螺母强度等级标记8级，8?100=800MPa表示材料的抗拉强度。 16、对于重要的联接不宜用小于M12-M16的螺栓主要是因为避免预紧时拧断螺栓。 二、选择题 1、机械设计课程研究的对象是C的设计。 A、专用零件 B、已标准化零件 C、普通工作条件（常温、中压和中等速度）下工作的通用零部件 D、特殊工作条件下的零部件 2、开发性设计工作的核心是B和C。 A、理论设计 B、功能设计 C、结构设计 D、工艺设计 E、造型设计 3、产品的经济评价通常只计算B。 A、设计费用 B、制造费用 C、实验费用 D、安装调试费用 4、机械零件的计算分为A两种 A、设计计算和校核计算 B、近似计算和简化计算 C、强度计算和刚度计算 D、用线图计算和用公式计算 5、机器最主要的技术经济指标是D。
一、单选题(每题1分) 1. 采用凸台或沉头座其目的为。 A 便于放置垫圈 B 避免螺栓受弯曲力矩 C 减少支承面的挤压应力 D 增加支承面的挤压应力 2. 联接螺纹要求自锁性好，传动螺纹要求。 A 平稳性 B 效率高 C 螺距大 D 螺距小 3. 连接用的螺纹，必须满足条件。 A 不自锁 B 传力 C 自锁 D 传递扭矩 4. 单线螺纹的螺距导程。 A 等于 B 大于 C 小于 D 与导程无关 5. 同一螺栓组的螺栓即使受力不同，一般应采用相同的材料和尺寸，其原因是。 A 便于装配 B 为了外形美观 C 使结合面受力均匀 D 减少摩损 6. 用于联接的螺纹，其牙形为。 A 矩形 B 三角形 C 锯齿形 D 梯形 7. 螺纹的标准是以为准。 A 大径 B 中径 C 小径 D 直径 8. 螺纹的危险截面应在上。 A 大径 B 小径 C 中径 D 直径 9、在常用的螺旋传动中，传动效率最高的螺纹是__________。 A三角形螺纹 B梯形螺纹 C锯齿形螺纹 D矩形螺纹
10、在常用的螺纹联接中，自锁性能最好的螺纹是__________。 A三角形螺纹 B梯形螺纹 C锯齿形螺纹 D矩形螺纹 11、当两个被联接件不太厚时，宜采用__________。 A双头螺柱联接 B螺栓联接C螺钉联接 D紧定螺钉联接 12、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用__________。 A螺栓联接 B螺钉联接C双头螺柱联接 D紧定螺钉联接 13、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。 A螺栓联接B螺钉联接C双头螺柱联接 D紧定螺钉联接 14、普通螺纹的牙型角α为60o，当摩擦系数μ＝时，则该螺纹副的当量摩擦系数μv＝__________。 B C D 15、在拧紧螺栓联接时，控制拧紧力矩有很大方法，例如__________。 A增加拧紧力 B增加扳手力臂 C使用测力矩扳手或定力矩扳手 16、螺纹联接防松的根本问题在于__________。 A增加螺纹联接的轴向力 B增加螺纹联接的横向力 C防止螺纹副的相对转动 D增加螺纹联接的刚度 17、螺纹联接预紧的目的之一是__________。 A增强联接的可靠性和紧密性 B增加被联接件的刚性 C 减小螺栓的刚性 18、承受预紧力F′的紧螺栓联接在受工作拉力F时，剩余预紧力为F″，其螺
连接 一、判断 01. 一个双线螺纹副,螺距为4mm,则螺杆相对螺母转过一圈时,它们沿轴向相对移动的距离应为4mm。( ) 02. 三角形螺纹由于当量摩擦系数大，强度高，所以是常用的连接螺纹。( ) 03. 设计外载荷是轴向变载荷的紧螺栓连接，除考虑螺栓的静强度外，还必须验算其疲劳强度。 ( ) 04. 普通螺栓连接的强度计算，主要是计算螺栓的剪切强度。( ) 05. 对受轴向变载荷的普通螺栓连接适当增加预紧力可以提高螺栓的抗疲劳强度。( ) 06. 受横向载荷的螺栓组连接中的螺栓必须采用有铰制孔的精配合螺栓。( ) 07. 受轴向载荷的紧螺栓连接的螺栓所受的总拉力是预紧力与工作拉力之和。( ) 08. 在受轴向变载荷的紧螺栓连接中，使用柔性螺栓，其主要作用是降低螺栓的应力幅。( ) 09. 受翻转（倾覆）力矩作用的螺栓组连接中，螺栓的位置应尽量远离接合面的几何形心。( ) 10. 在受轴向变载荷的紧螺栓连接结构中，在两个被连接件之间加入橡胶垫片，可以提高螺栓疲劳强度。( ) 二、选择 1.常见的连接螺纹是_________。 A.左旋单线 B.右旋双线 C.右旋单线 D.左旋双线 2. 相同公称尺寸的三角形细牙螺纹和粗牙螺纹相比，因细牙螺纹的螺距小，小径大，故细牙螺纹的_______。 A.自锁性好，钉杆受拉强度低 B.自锁性好，钉杆受拉强度高 C.自锁性差，钉杆受拉强度高 D.自锁性差，钉杆受拉强度低 （强度——指螺纹杆的承载能力。） 3. 用作调节或阻塞的螺纹，应采用_____。 A.三角形粗牙螺纹 B.矩形螺纹 C.锯齿形螺纹 D.三角形细牙螺纹 4. 标注螺纹时______。 A.右旋螺纹不必注明 B.左旋螺纹不必注明 C.左、右旋螺纹都必须注明 D.左、右旋螺纹都不必注明 5. 连接用的螺母、垫圈的尺寸(型号)是根据螺栓的______选用的。A.中径d2 B.小径d1 C.大 径d D.钉杆直径 6. 管螺纹的公称直径是指______。 A.螺纹的外径 B.螺纹的内径 C.螺纹的中径 D.管子的内径 三、填空 1. 普通螺栓的公称直径为螺纹______径。
螺纹联接和螺旋传动 一 选择题 (1) 在常用螺纹中，效率最低、自锁性最好的是 C ，效率较高，牙根强度较大、制造方便的是 B ；螺纹联接常用 C ，传动螺纹常用 B 。 A. 矩形螺纹 B. 梯形螺纹 C. 三角螺纹 (2) 螺纹副在摩擦因数一定时，螺纹的牙型角越大，则 D 。 A. 当量摩擦因数越小，自锁性能越好 B. 当量摩擦因数越小，自锁性能越差 C. 当量摩擦因数越大，自锁性能越差 D. 当量摩擦因数越大，自锁性能越好 (3) 当轴上安装的零件要承受轴向力时，采用 A 来轴向定位，所能承受的轴向力较大。 A. 圆螺母 B. 紧定螺钉 C. 弹性挡圈 (4) 一箱体与箱盖用螺纹联接，箱体被联接处厚度较大，且材料较软，强度较低，需要经常装拆箱盖进行修理，则一般宜采用 A 联接。 A. 双头螺柱联接 B. 螺栓联接 C. 螺钉联接 (5) 在铰制孔用螺栓联接中，螺栓杆与孔的配合为 B 。 A. 间隙配合 B. 过渡配合 C. 过盈配合 (6) 紧螺栓联接受轴向外载荷，假定螺栓的刚度b C 与被联接件的刚度m C 相等，联接的预紧力为0F ，要求受载后结合面不分离，当外载荷F 等于预紧力0F 时，则 D 。 A. 被联接件分离，联接失效 B. 被联接件即将分离，联接不可靠 C. 联接可靠，但不能继续再加载 D. 联接可靠，只要螺栓强度足够，还可以继续加大外载荷F (7) 受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此 B A. 残余预紧力1F 应小于零 B. 残余预紧力1F 应大于零 C. 残余预紧力1F 应等于零 D. 预紧力0F 应大于零 (8) 图5-1所示钢板用普通螺栓联接。已知横向工作载荷为F 结合面之间的摩擦因数15.0=f ，为使联接可靠，取防滑系数2.1s =K ，则每个螺栓需要的预紧力0F 为 B 。 A. 0.5F B. F C. 2F D. 4F
螺纹联接习题与参考答案 一、单项选择题（从给出的A 、B 、C 、D 中选一个答案） 1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。 A. 好 B. 差 C. 相同 D. 不一定 2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。 A. 牙根强度高，自锁性能好 B. 传动效率高 C. 防振性能好 D. 自锁性能差 3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。 A. 螺距和牙型角 B. 升角和头数 C. 导程和牙形斜角 D. 螺距和升角 4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 螺纹。 A. 升角小，单线三角形 B. 升角大，双线三角形 C. 升角小，单线梯形 D. 升角大，双线矩形 5 用于薄壁零件连接的螺纹，应采用 。 A. 三角形细牙螺纹 B. 梯形螺纹 C. 锯齿形螺纹 D. 多线的三角形粗牙螺纹 6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。 A. 必受剪切力作用 B. 必受拉力作用 C. 同时受到剪切与拉伸 D. 既可能受剪切，也可能受挤压作用 7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。 A. 1.1 B. 1.3 C. 1.25 D. 0.3 8 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。 A. 螺栓的横截面受剪切 B. 螺栓与螺栓孔配合面受挤压 C. 螺栓同时受剪切与挤压 D. 螺栓受拉伸与扭转作用 9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。 A. 单线矩形螺旋副 B. 单线梯形螺旋副 C. 双线矩形螺旋副 D. 双线梯形螺旋副 10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。 A. 提高强度 B. 提高刚度 C. 防松 D. 减小每圈螺纹牙上的受力 11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。 A. 受力均匀 B. 便于装配. C. 外形美观 D. 降低成本 12 螺栓的材料性能等级标成6.8级，其数字6.8代表 要求。 A. 对螺栓材料的强度 B. 对螺栓的制造精度 C. 对螺栓材料的刚度 D. 对螺栓材料的耐腐蚀性 13 螺栓强度等级为6.8级，则螺栓材料的最小屈服极限近似为 。 A. 480 MPa B. 600 MPa C. 800 MPa D. 680 MPa 14 不控制预紧力时，螺栓的安全系数选择与其直径有关，是因为 。 A. 直径小，易过载 B. 直径小，不易控制预紧力 C. 直径大，材料缺陷多 D. 直径大，安全 15 对工作时仅受预紧力F ′作用的紧螺栓连接，其强度校核公式为e σ≤ 4 /3.12 1d F π' ≤[σ]，式中的系数1.3是考虑 。 A. 可靠性系数 B. 安全系数 C. 螺栓在拧紧时，同时受拉伸与扭转联合作用的影响 D. 过载系数 16 紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加到原来的1.3倍，这是考虑的 影响。 A. 螺纹的应力集中 B. 扭转切应力作用 C. 安全因素 D. 载荷变化与冲击 17 预紧力为F '的单个紧螺栓连接，受到轴向工作载荷F 作用后，螺栓受到的总拉力F 0 F '+F A. 大于 B. 等于 C. 小于 D. 大于或等于 18 一紧螺栓连接的螺栓受到轴向变载荷作用，已知F min =0，F max =F ，螺栓的危险截面积为A C ，螺栓的相对刚度为K C ，则该螺栓的应力幅为 。 A. c c a A F K )1(-= σ B. c c a A F K =σ C. c c a A F K 2=σ D. c c a A F K 2)1(-=σ
第5单元练习题 一、填空题 5-52 螺纹相邻两牙在中经线上对应两点间的轴向距离称为。5-53 普通螺纹的牙型角为。 5-54 螺纹连接的基本类型有：、、和，当两倍连接件之一较厚，且不需经常拆卸的场合时，宜采 用连接。 二、选择题 5-55 常见的螺纹连接是。 A 单线左旋 B 单线右旋 C 双线左旋 D 双线右旋 5-56 普通螺纹的公称直径是指。 A 螺纹大径 B 螺纹小径 C 螺纹中径 D 平均直径 5-57 在螺旋压力机的螺旋副机构中，常用的是。 A 锯齿形螺纹 B 梯形螺纹 C 普通螺纹 D 矩形螺纹 5-58 在机械上采用的螺纹当中，自锁性最好的是。 A 锯齿形螺纹 B 梯形螺纹 C 普通细牙螺纹 D 矩形螺纹 5-59 梯形螺纹与锯齿形、矩形螺纹相比较，具有的优点是。 A 传动效率高 B 获得自锁性大
C 应力集中小 D 工艺性和对中性好 5-60 当两个被连接件之一太厚，且需经常拆卸时，宜采用。 A 螺钉连接 B 普通螺栓连接 C 双头螺柱连接 D 紧定螺钉连接 5-61 在螺栓连接中，采用弹簧垫圈防松是。 A 摩擦放松 B 机械放松 C 冲边防松 D 粘结防松 三、简答题 5-62 连接螺纹已经具有自锁性，为什么螺纹连接还要采取防松措施？ 5-63 简述螺栓连接的特点和应用？ 第6单元练习题 一、填空题 5-67 螺旋机构通过螺杆与螺母间的相对运动，将运动转变为运动。 5-68 螺旋机构根据螺旋副的摩擦性质，可分为 和两大类。 5-69 滑动螺旋机构所采用的螺纹为、、和。
5-70 螺旋传动可实现自锁和精密位移。（） 5-71 滑动螺旋机构的主要失效形式是螺纹牙间的磨损。（）三、简答题 5-72 简述滑动螺旋机构的特点？ 5-73 简述单螺旋机构有哪四种应用形式？并分别举例说明。 四、计算题 5-74 如图5-1所示为一机床上带动溜板2在导轨3上移动的微螺旋机构。螺杆1上有两段旋向均为右旋的螺纹，A段的导程Ph1=2mm，B段的导程Ph2=0.75mm，试求当手轮按K向顺时针转动一周时，溜板2相对于导轨3移动的方向及距离是多少？ 答案 第5单元 一、填空题 5-52螺距 5-53 60° 5-54 螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接、螺钉联接 二、选择题 5-55 B 5-56 A 5-57 D 5-58 C 5-59 D 5-60 C 5-61 A
第七章：标准件和常用件习题 7-1 回答下列问题, 并在相应图上分别标出内、外螺纹的尺寸. 1（1）填空题 a 内、外螺纹旋合时, 需要、、、、等五要素相同. b 不论内螺纹或是外螺纹, 螺纹的代号及尺寸均应注在螺纹的径上; 但管螺纹用标注. c 标准螺纹的、、都要符合国家标准。常用的标准螺纹有。 d 的已知直齿圆柱齿轮分度圆的直径d=105mm，齿数z=35，则齿轮模数m为 e 踞齿形螺纹的代号是 f普通平键的工作面是 （2）选择题 a对于标准直齿圆柱齿轮，下列说法正确的是：() A、齿顶高>齿根高 B、齿高=2.5m C、齿顶高=m D、齿顶高=齿根高 b已知直齿圆柱齿轮模数m=2.5mm，齿数z=25，则齿轮分度圆的直径为：（）； A、62.5mm B、61.5mm C、63mm D、63.5mm c 内螺纹的小径用（）符号表示。 A、 D B、 d C、D1 D、d1 2 M16-6g 表示螺纹. M16-5H 表示螺纹 3 M16 ╳1.5 —— 5g6g 表示螺纹。 M16 ╳1.5 —— 6H 表示螺纹。 4
Tr32 ╳12（P6）LH表示为32毫米，为12毫米，线旋螺纹。 5 B120 ╳18（P6）表示为120毫米，为6毫米，线、旋螺纹。 6 特M16 ╳1.55是螺纹,其、符合国家标准规定,但不符合国标规定. 7 G1 ″ 表示管子的是1 ″ , 查表知其螺纹大径为,螺距是, 每英寸牙. 8 非标准螺纹的不符合国标规定, 画图时应画出, 并注出螺纹的. 7-2 圈出下列各题(1)-(4) 中的错误, 在空白处画出正确的图形, 在指定位置画出(5) 的指定剖面. (1)
15—4 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级， 装配时控制预紧力，试求螺栓组连接允许的最大牵引力。 解题分析：本题是螺栓组受横向载荷作用的典型 例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦 力来传递横向外载荷F R 。解题时，要先求出螺栓组所 受的预紧力，然后，以连接的接合面不滑移作为计算 准则，根据接合面的静力平衡条件反推出外载荷F R 。 题15—4图 解题要点： （1）求预紧力F ′： 由螺栓强度级别4.6级知σS =240MPa ，查教材表11—5（a ），取S=1.35，则许用拉应力： [σ]= σS /S =240/1.35 MPa=178 MPa ， 查（GB196—86）M10螺纹小径d 1=8.376mm 由教材式（11—13）： 1.3F ′/（πd 21/4）≤[σ] MPa 得： F ′=[σ]πd 21/（4×1.3）=178 ×π×8.3762 /5.2 N =7535 N （2） 求牵引力F R ： 由式（11—25）得F R =F ′fzm/K f =7535×0.15×2×1/1.2N=1883.8 N （取K f =1.2） 分析与思考： （1）常用螺纹按牙型分为哪几种？各有何特点？各适用于什么场合？连接螺纹用什么牙型？传动螺纹主要用哪些牙型？为什么？ 答：根据牙型，螺纹可以分为三角形、矩形、梯形、锯齿形等。选用时要根据螺纹连接的工作要求，主要从螺纹连接的效率和自锁条件两个方面考虑，结合各种螺纹的牙形特点。例如三角形螺纹，由于它的牙形角α较大，当量摩擦角υρ也较大（βρυυcos arctan arctan f f ==），分 析螺纹的效率() υρη+ψψ=tan tan 和自锁条件 Ψυρ≤，可知三角形螺纹效率较低，但自锁条件较好，因此用于连接。同理可知矩形、梯形和锯齿形螺纹等当量摩擦角υρ较小，效率较高，自锁条件较差，因此用于传动。 （2）从自锁和效率的角度比较不同线数螺纹的特点，为什么多线螺纹主要用于传动？螺纹线数一般控制在什么范围内？为什么？
高职《机械设计基础》螺纹联接与螺旋传动 习题含答案 机械设计基础 学号：班级：姓名： 螺纹联接与螺旋传动 一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。 A 沿轴向固定并传递轴向力 B 沿轴向可作相对滑动并具有导向作用 C 沿周向固定并传递转矩 D 安装与拆卸方便 2 键的剖面尺寸通常是根据按标准选择。 A 传递转矩的大小 B 传递功率的大小 C 轮毂的长度 D 轴的直径 3 键的长度主要是根据来选择。 A 传递转矩的大小 B 轮毂的长度 C 轴的直径 4 能够构成紧键联结的两种键是。 A 楔键和半圆键 B 平键和切向键 C 半圆键和切向键 D 楔键和切向键 5 楔键和，两者的接触面都具有1：100的斜度。 A 轴上键槽的底面 B 轮毂上键槽的底面 C 键槽的侧面
6 楔键联结的主要缺点是。 A 键的斜面加工困难 B 键安装时易损坏 C 键装入键槽后，在轮毂中产生初应力 D 轴和轴上的零件对中性差 7 切向键联结的斜度是做在上。 A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面 8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。 A 90o B 120o C 135o D 180o 9 半圆键联结的主要优点是。 A 对轴的强度削弱较轻 B 键槽的应力集中较小 C 工艺性好，安装方便 10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。 A. 好 B. 差 C. 相同 D. 不一定 11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。 A. 牙根强度高，自锁性能好 B. 传动效率高 C. 防振性能好 D. 自锁性能差 12 用于薄壁零件连接的螺纹，应采用。 A. 三角形细牙螺纹 B. 梯形螺纹
