螺杆式空压机使用保养规定
1．目的：
规范螺杆空压机使用保养，确保设施正确使用和维护保养。
2．适用范围：
适用公司的阿特拉斯螺杆式空压机保养及使用。
3.职责：
设备操作者负责设备的日常保养，包括设备表面清洁、点检、日常异常的报修；保全部负责定期的维护、设备内部清洁、委外维护等。
4．管理规定：

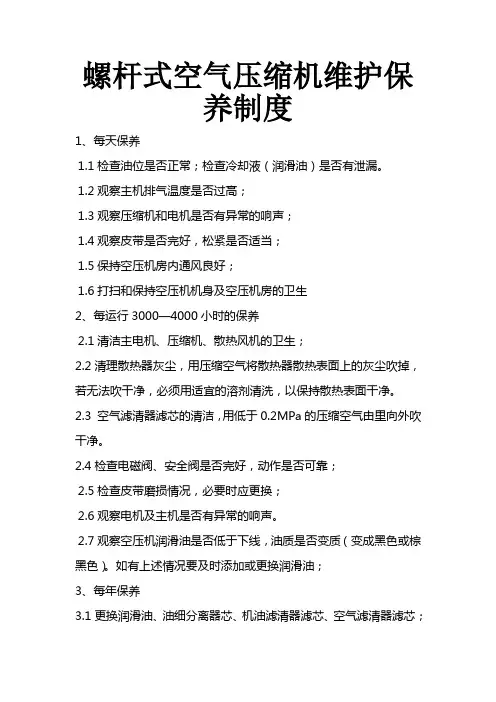

4.1各主要部件的定期保养和维护：
为了使空压机能够正常可靠地运行,保证机组的使用寿命，须制定详细的维护计划,执行定人操作、定期维护、定期检查保养，使空压机组保持清洁、无油、无污垢。

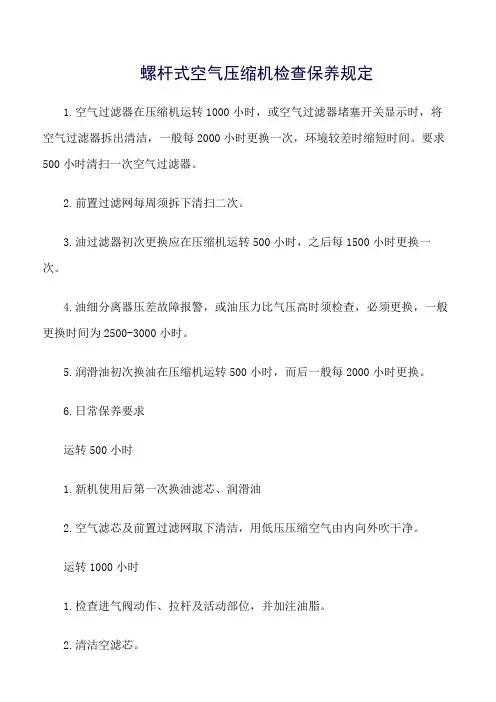

4.2主要部件维护保养参照下表进行:
4.3按上表维修及更换各部件时必须确定：空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
4.4维修及更换空气过滤器或进气阀时切记防止任何杂物落入压缩机主机腔内。操作时将主机入口封闭，操作完毕后，要用手按主机转动方向旋转数圈，确定无任何阻碍，才能开机。
4.5每次换油时，须同时更换油过滤器。
空压机每运行2000h左右，为清除散热表面灰尘，需将风扇支架上的冷却器吹扫孔盖打开，用吹尘气枪对冷却器进行吹扫，直至散热表面灰尘吹扫干净。尚若散热表面污垢严重，难以吹扫干净，可将冷却器卸下，倒出冷却器内的油并将四个进出口封闭以防止污物进入，然后用压缩空气吹除两面的灰尘或用水冲洗，最后吹干表面的水渍。装回原位。勿用铁刷等硬物刮除污物，以免损坏散热器表面。
4.6冷凝水
冷凝水的排放方法：
操作者应在机器停机、油气分离罐内无压力、充分冷却、冷凝水得到充分沉淀后进行，如早上开机前。
①拧出油气分离罐底部的球阀前螺堵。
②缓慢打开球阀排水，直到有油流出，关闭球阀。
③拧上球阀前螺堵。
4.7安全阀：
安全阀在整机出厂前已调定，不允许用户自己调整安全阀。每年保全部需送技术监督局进行校验。

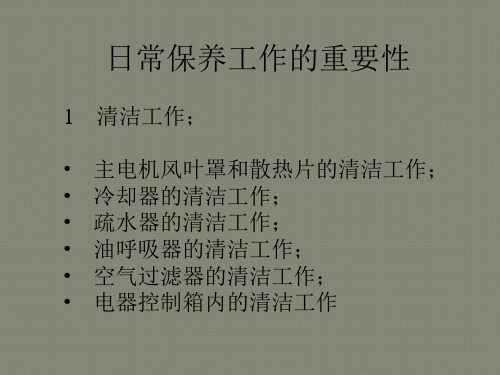

4.8日常检查维护工作。
①每周（由操作者负责）：
a.检查机组有无异常声响和泄漏；
b检查仪表读数是否正确；
c.检查温度显示是否显示正常。
②每月（由保全部负责）：
a.检查机内是否有锈蚀、松动之处，如有锈蚀则去锈上油或涂漆，松动处上紧；
b.排放冷凝水。
③每三个月（由保全部负责）：
a.清除冷却器外表面及风扇罩、扇叶处的灰尘；
b.加注润滑油于电动机轴承上；
c.检查软管有无老化、破裂现象；
d.检查电器元件，清洁电控箱。
e. 检查冷却油液面高度是否在规定高度以内。
检查方法如下：
液面指示盘：
在运行状态下，压缩机的油位应保持在最低与最高油位之间，油多会影响分离效果，油少会影响机器润滑及冷却性能，在换油周期内，如果油面低于最低油位，说明有异常，应通知经销商进行处理。
5.相关附件及记录:
5.1 螺杆式空压机点检表 QWBQ17/F01 5.2空压机操作作业指导书 QWBQ36
阿特拉斯空压机常见故障及排除 故障现象故障原因处理方式 油过滤器顺阻塞对机器的影响 1.转子出口温度上升； 2.机油寿命减少。 (1).正常的油过滤器压差表1kg以内，若超过则表示油过滤器阻塞，检查的方式为：测量进油冷却器的油温与出冷却器油温，若温差过大则表示油过滤器阻塞。 (2).油温经常性的过高，会导致油品质裂化速度加快（正常的工作温度为80-95℃）。 油气分离器阻塞的结果 1.油槽压力升高 2.出口压力降低 3.马达电流上升 4.造成空压机跳机 5.造成安全阀排气喷油 6.会因为压力过大致使油气分离器破损而造成冷却油流失。更换油气分离器（正常的压差为：0.8kg以内）
油冷却器散热片阻塞时对机器有何影响 1.转子出口温度升高，而造成跳机。 2.主马达因高温而造成过载跳机。 3.风扇马达因负压过大而造过载跳机。将冷却器拆下做清洁保养。 空压站通风散热不良对机器有何影响 1.转子出口温度升高而造成高温跳机。 2.造成为马达过载。 3.造成风扇马达过载。 4.空气出口温度上升造成冷干机负荷加大。建议客户加导风管及排气系统 最小压力逆止阀故障导致无法关闭会引起什么后果 1.机器启动后油槽无法上升而造成空压机无法负载。 2.出口空气含油量增大。 3.现场空气会倒灌回机台内部造成空车时油槽压力无法下降及停车后造成空压机喷油。将最小压力逆止阀拆下保养若故障则更换新品。 传动皮带断裂会造成什么后果 1.起动后机器无法负载。 2.运转中油槽压力会下降到0kg，并会停止输出压力。 检查皮带断裂的原因及安装新的皮带。
进气阀门无法关闭会引起什么后果 1.会造成空压机空车后压力继续上升而导致安全阀排气。 2.空车时油槽压力上升。 3.停车时冷却油从进气口倒灌出来。将进气阀门拆下保养,若故障则更换新品 起动器连接点接触不良会产生什么影响 1.马达工作电流升高并引起马达过载。 2. 起动器发热引发故障。 3.保险丝烧毁。将启动器拆下做保养。 空压机外部电源供应电压过低，过高或三相不平衡，对机器会有什么影响 1供应电压过低会造成马达过载。 2供应电压过高会造成马达电阻降低而烧毁。 3供应电压三相不平衡会造成马达过载。 空压机无法启动之原因 1.外界三机电源断电或欠相。 2.紧急停止按钮故障或电线松脱。 3.空压机处于自动停车状态或出口开关未打开。 4.变压器故障或线脱落。 5.控制面板故障。 6.启动器线圈故障或接点接触不良。
（七）收尘器 袋式收尘器：1. bag dust collector 2. bag filter 3. bag house 4. fabric separator 5. stocking filter 除尘装置：dedusting equipment 除尘器：Precipitator 负压收尘器：air suction filter 负压通风收尘器：induced draught filter 离心式收尘器：centrifugal dust collector 圆形收尘器：circular dust collector 静电收尘器：electronic collector 布袋（收尘器）：1. fabric filter bag 2. filter bag 旋风收尘器：cyclone precipitator 喷射清灰袋收尘器：jet filter 电收尘器：1. Cottrell precipitator 2.electrostatic precipitator 自动压缩空气收尘器：auto compress filter 布袋收尘器：bag filter dust collector 水泥袋收尘器：product bag filter 旋风除尘器：cyclone dust collector 百叶窗式除尘器：louver separator （八）窖系统 双系列预热器：1. double-string preheate
2. twin preheater 悬浮预热窖：suspension preheater kiln 回转窖：1. cylindrical roaster 2. cylindrical rotary kiln 3. revolving tubular kiln 4. rotary kiln 窖头：front end 窖尾：back end 窖筒体：shell of the kiln 大轮带：tire 轮带间隙：tire clearance 轮带配合：tyre fit 窑的斜度：slope of kiln 窑头罩：Burner hood 窑头区：Nose area 窑口挡砖圈：Nose ring 窑口密封圈：Nose seal 窑口保护圈：Nose sector 分解炉：1. calciner 2. calciner furnace 燃烧室：Combustion chamber （窑、机）托轮：Carrying roller 涡流燃烧室：Swirl burner 喷煤管：burner barrel 喷煤嘴：burner nozzle
阿特拉斯空压机： 阿特拉斯·科普柯在中国销售多种产品，并进行相应的服务和市场开拓业务。这些产品包括空压机及气体压缩机、移动式压缩机、发电机、矿山与岩石开挖设备、建筑工具，气动及电动工具和装配系统。并有覆盖全国的销售、分销、服务以及维修网络多位其强大的后盾。 阿特拉斯·科普柯集团在中国大陆拥有23家公司（其中16家是生产企业），生产和销售压缩机技术、工业技术、矿山与岩石开完技术以及建筑技术领域的产品，并提供售后服务。阿特拉斯·科普柯集团在中国大陆拥有236家办事处，代表不同的市场品牌，还有600多家分销商。 阿特拉斯·科普柯集团在中国市场发展迅速，销售收入在集团占有重要份额，而此销售收入的一般以上来自制造业，其次是工程/建筑行业，还有采矿业等。我们在中国的公司向亚洲其他兄弟公司出口产品，还销往其他海外分销中心。 阿特拉斯·科普柯集团公司和旗下所有品牌，在中国拥有超过6300名员工。 阿特拉斯·科普柯一致致力于为客户的事业核心提供优质的压缩空气，以确保客户实现卓越生产力。从压缩空气的生产到最终用气点，阿特拉斯·科普柯的产品覆盖了整个生产和传送过程。同时，我们针对客户的不同需求，提供最合适最完整的压缩空气解决方案。阿特拉斯·科普柯的所有产品都制造精良，确保了最高等级的可靠性和经济
性。 目标： 在过去的100多年里，作为压缩空气急速领域的领导者，阿特拉斯·科普柯始终不断的为客户提供最高质量和最佳效率的产品。我们的目标是：第一印象，第一选择，这就是为什么阿特拉斯·科普柯从未停歇过追求创新的脚步，并通过创新不断满足和超越客户的期望。我们始终和客户一起努力，提供最佳的压缩空气解决方案，成为您事业发展的动力。 愿景： 为了满足客户对压缩空气的效率和可靠性的追求，阿特拉斯·科普柯创新的脚步从未停歇，我们始终把客户的需求放首位，为您提供量身定制的压缩空气解决方案，并承诺和您一起努力，成为您实业发展的动力。 操作注意： 一、阿特拉斯空压机操作前，应该注意以下几个问题： 1、保持油池中润滑油在标尺范围内，空压机操作前应检查内的油量不应低于刻度线值。 2、检查各运动部位是否灵活，各联接部位是否紧固，润滑系统是否正常，电机及电器控制设备是否安全可靠。 3、空压机操作前应检查防护装置及安全附件是否完好齐全。 4、检查排气管路是否畅通。 5、接通水源，打开各进水阀，使冷却水畅通。
1.1安全图标说明人身危险警告的重要注意事项1.2一般安全措施一般预防措施1.操作员必须遵守安全操作规则并遵守所有相关的工作安全要求和规定。 2.如果以下任何陈述不符合适用法规，则以更严格的陈述为准。 3.安装，操作，维护和维修工作只能由经过培训的授权专业人员执行。 4.压缩机产生的空气不被认为具有呼吸质量。为了使压缩空气达到呼吸质量，必须根据适用的法律和标准对压缩空气进行充分净化。 5.在进行任何维护，修理，调整或任何其他非常规检查之前，请先停止压缩机，按紧急停机按钮，切断电源，并给压缩机降压。此外，必须打开并锁定电源隔离开关。 6.不要玩压缩空气。请不要让空气接触您的皮肤或将气流引导至人。请勿使用压缩空气对衣服进行除尘。使用压缩空气清洁设备时，请小心并戴防护眼镜。 7.用户有责任将设备维持在安全的工作状态。如果零件和附件不适合安全操作，则应将其更换。 8.禁止在压缩机外壳的顶板上站立或行走。1.3安装时的安全注意事项。因忽视这些注意事项或不遵守安装，操作，维护和修理所需的正常警告和注意事项（即使未指定）而造成的任何损坏或伤害，制造商概不负责。安装期间的注意事项1.只能根据适用的安全法规，使用适当的设备来抬起
机器。抬起之前，必须安全固定松动的零件或旋转的零件。提起重物时，禁止将其悬吊或停留在危险区域中。提升加速度和减速度必须保持在安全范围内。在高海拔或起重设备区域工作时，必须戴好安全帽。2.将机器放置在空气尽可能凉爽和清洁的环境中。如有必要，安装吸油管。不要阻塞进气口。必须采取措施尽可能减少进气中的水分。3.在连接管道之前，必须清除所有盲板法兰，塞子，盖子和干燥剂袋。6 2991 7092 20说明手册4.空气软管的尺寸必须正确并且适合在工作压力下使用。请勿使用磨损，损坏或旧的软管。支管和连接的尺寸必须正确，并且适合在工作压力下使用。5.吸入的空气中不得包含会引起内部火灾或爆炸的可燃气体，蒸气和颗粒（例如油漆溶剂）。6.安排进气口，以防止吸入操作员穿着的宽松衣服。7.确保从压缩机到后冷却器或空气网络的排气管在加热时能自由膨胀，并且不靠近易燃物或与易燃物接触。8.不得对排气门施加外力；连接管不得扭曲或变形。9.如果安装了遥控器，则必须清楚地标记机器以指示危险：机器是远程控制的，可能会启动而不会发出警报。在进行维护或修理之前，操作员必须确保关闭机器，并且隔离开关处于打开和锁定状态。为了进一步确保安全，打开远程控
1 显示屏-键 1 典型显示图 显示器有四行：1 前三行:——显示屏显示传感器的名称和实际的读数。 ——测量值的单位和传感器的实际读数。 ——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤 器和空气过滤器）或者是故障信息（比如故障停机）
2滚动键（↑↓）:——这些滚动键标有垂直的箭头，允许滚动显示屏。 ——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对 应的滚动键就可以用来查阅下面的内容 3 表格键( = ):该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。只有 后面跟着指向右面的箭头的参数才可以修改, 3功能键(F1/F2/F3):——用于查阅或编制设定值, ——复位电机过载，故障停机或保养信息，或紧急停机, ——查看电脑控制器收集到的所有参数, ——(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的 实际功能显示在显示屏的底部，刚好在相应的功能键的上面。最常用的功能中英文对应如下: Automatically Loaded 自动加载 Automatic Operation 自行运行 matically Loaded 自动卸载 Locally controlled 本地控制 Remote controlled 遥控控制 Manual Operation 手动运行 Manual Unloaded 手动卸载 Unioad 卸载 Running hours 运行时间 Loading hours 加载时间 Main Screen 主显示屏 Shutdown 故障停机 Compressor Outlet 压缩机排气口 Show More 更多 Add 增加指令用来增加空压机的自动启动/停机(日期) Back 返回指令返回到的选择或菜单 Cancel 取消当设定参数有误时.用来取消已设定的数 dleete 删除用来删除空压机的自动启动/停机时间 Help 帮助帮助寻找Atlas Copco的内部地址 Limits 上下限显示允许设定的上下极限数据 Load 负载手动操作空压机负载 Main screen 回到主目录从任一画面回到主目录 Menu 菜单 Modify 修改修改设定参数 Status Data 状态参数 Shutdown 故障停机 Shutdown Warning 故障停机报警 Motor overload 电机过载 Running Hours 运行时间 Program 编写输入将新的设定数据编写输入 Reset 重新设定重新设定计时器及信息,定时器或复位 Rtrn 回归回归到前一页或前一目录 Maximum 最大值 Shutdown Maximum 故障停机最大设置值 Reset 复位

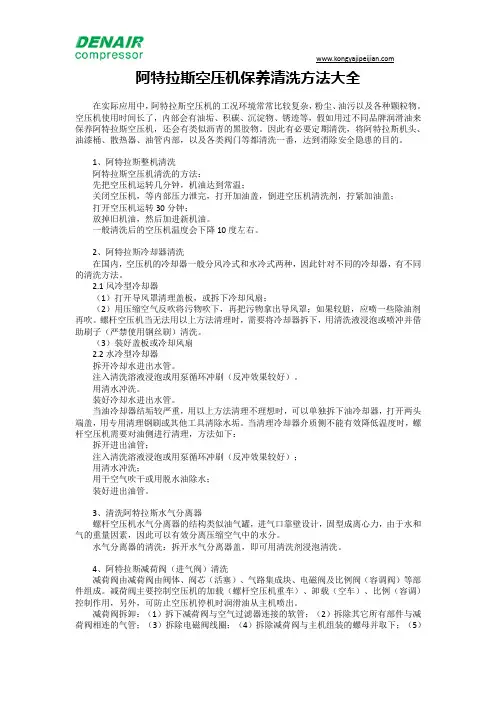

阿特拉斯空压机保养清洗方法大全 在实际应用中，阿特拉斯空压机的工况环境常常比较复杂，粉尘、油污以及各种颗粒物。空压机使用时间长了，内部会有油垢、积碳、沉淀物、锈迹等，假如用过不同品牌润滑油来保养阿特拉斯空压机，还会有类似沥青的黑胶物。因此有必要定期清洗，将阿特拉斯机头、油漆桶、散热器、油管内部，以及各类阀门等都清洗一番，达到消除安全隐患的目的。 1、阿特拉斯整机清洗 阿特拉斯空压机清洗的方法： 先把空压机运转几分钟，机油达到常温； 关闭空压机，等内部压力泄完，打开加油盖，倒进空压机清洗剂，拧紧加油盖； 打开空压机运转30分钟； 放掉旧机油，然后加进新机油。 一般清洗后的空压机温度会下降10度左右。 2、阿特拉斯冷却器清洗 在国内，空压机的冷却器一般分风冷式和水冷式两种，因此针对不同的冷却器，有不同的清洗方法。 2.1风冷型冷却器 （1）打开导风罩清理盖板，或拆下冷却风扇； （2）用压缩空气反吹将污物吹下，再把污物拿出导风罩；如果较脏，应喷一些除油剂再吹。螺杆空压机当无法用以上方法清理时，需要将冷却器拆下，用清洗液浸泡或喷冲并借助刷子（严禁使用钢丝刷）清洗。 （3）装好盖板或冷却风扇 2.2水冷型冷却器 拆开冷却水进出水管。 注入清洗溶液浸泡或用泵循环冲刷（反冲效果较好）。 用清水冲洗。 装好冷却水进出水管。 当油冷却器结垢较严重，用以上方法清理不理想时，可以单独拆下油冷却器，打开两头端盖，用专用清理钢刷或其他工具清除水垢。当清理冷却器介质侧不能有效降低温度时，螺杆空压机需要对油侧进行清理，方法如下： 拆开进出油管； 注入清洗溶液浸泡或用泵循环冲刷（反冲效果较好）； 用清水冲洗； 用干空气吹干或用脱水油除水； 装好进出油管。 3、清洗阿特拉斯水气分离器 螺杆空压机水气分离器的结构类似油气罐，进气口靠壁设计，固型成离心力，由于水和气的重量因素，因此可以有效分离压缩空气中的水分。 水气分离器的清洗：拆开水气分离器盖，即可用清洗剂浸泡清洗。 4、阿特拉斯减荷阀（进气阀）清洗 减荷阀由减荷阀由阀体、阀芯（活塞）、气路集成块、电磁阀及比例阀（容调阀）等部件组成。减荷阀主要控制空压机的加载（螺杆空压机重车）、卸载（空车）、比例（容调）控制作用，另外，可防止空压机停机时润滑油从主机喷出。 减荷阀拆卸：（1）拆下减荷阀与空气过滤器连接的软管；（2）拆除其它所有部件与减荷阀相连的气管；（3）拆除电磁阀线圈；（4）拆除减荷阀与主机组装的螺母并取下；（5）
