高压柜母排设计选型表文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
高压柜母排设计注意事项 一、高压柜主母排选型表 1.35KV开关柜(主母排如无其它要求，均需搪锡) 2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡) 3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡) 二、高压柜（出线柜）支母排选型表 1.KYN61-40.5 备注: a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。
b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。 c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。 d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。 2.KYN28-12 备注: a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。 3.KYN18 备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。 4.XGN2-10 5. HXGN2-10,XGN15-12 三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型 四、高压柜接地排选型表
备注: 我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。 江苏长江电器股份有限公司 技术部 2006年02月22日
断路器的分断能力是指该断路器安全切断故障电流的能力. 分为极限分断能力Icu和运行分断能力Ics 现在可以做到Icu=Ics即100% 以前是Ics小于Icu 简单说就是断路器能够切断的最大的短路电流，如果电流值超过分段能力则断路器不起作用，导致严重后果。 分断能力的计算方法一般就是（变压器的容量/电压）/变压器出口到断路器上口部分的电阻，所得到的就是电路发生金属性短路的短路电流，断路器的分断能力要大于这个值保证安全 额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。 额定极限短路分断能力Icu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。 额定运行短路分断能力Ics：在额定电压以及规定使用和性能条件下，开关能保证正常关合的最电大短路峰值电流。 额定短时耐受电流Icw：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。 塑壳断路器分断能力的选择，取决于安装地点的短路电流值，要求断路器的分断能力应当大于安装地点的短路电流值，与所带负荷的大小关系不大。请计算安装点的短路电流水平（KA），然后选择断路器； 如果实在不会计算，此断路器如果安装在发电厂等大电力容量的地方，可以选择50KA，比较保险。如果一般工业，选择用25-35KA也可以了。 不是的。 分断能力与短路保护动作值完全是两个概念。 分断能力是指这个断路器可以安全断开电路的最大电流。超过此电流断路器可能发生爆炸、触头熔接而无法断开电路等现象，一般远高于短路动作值。 一般断路器来一下分断电流就报废了。 具体断路器的短路动作值要看相应的型号。一般远小于10000A。 一般在分断试验时,60KA的分断能力,断路器会在电流上升到10-20KA时会断开.一般断开时间在10ms之内(但这个没有具体要求) 正常的短路电流,因各类断路器器不同,短路断开的时间一般也会不同,一般在 20-30ms之内
目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为： ①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。 ②—装置地点代号；N—户内，W—户外。 ③—设计系列顺序号；以数字1、2、3……表示。 ④—额定电压，KV。 ⑤—其它补充工作特性标志，G—改进型，F—分相操作。 ⑥—额定电流，A。 ⑦—额定开断电流，KA。 ⑧—特殊环境代号。 GW-110(III)W-630、 G------隔离开关 W------户外使用 110---------适用于额定电压为110KV的系统中 （Ⅲ）-------Ⅲ型（设计序号） 630---------适用于额定电流在630A以下的系统中 GN22-10/2000、 G------------隔离开关 N------------户内使用 22-----------设计序号 2000-----------适用于额定电流在2000A以下的系统中 SW2-110II S-------------少油断路器 W-------------户外使用 2------------设计序号 110----------适用于额定电压为110KV的系统中 II-----------本系列开关中的II型开关 低压隔离开关： HD、HS系列隔离开关； HR系列熔断器式隔离开关； 低压断路器： DW10系列框架式自动开关； DWX15、DWX15C系列万能式限流断路器； DW17（ME）系列万能式断路器； DZ10系列塑料外壳式自动开关； DZ15系列塑料外壳式断路器； DZX10系列塑料外壳式限流断路器； DZ20系列塑料外壳式断路器； DZ25系列塑料外壳式断路器；
高压开关柜的型号区别及特点 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考: 一.型号GG-1A(F),JYN,HXGN,XGN,KYN柜介绍 GG-1A(F)系列: 产品型号及含义 GG------A(F) 防误型电路配电方案 企业型号 固定式 封闭式开关柜 GG-1A型高压开关柜为固定式 GG-1A(F)型防误型高压开关柜(固定式具有防误装置的高压开关柜) 用途 GG-1A型高压开关柜为固定式,用于工矿企业变,配电站的交流50HZ,3-10KV的三相单母线系统中,接受和分配电能之用. GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜,适用于交流50Hz,额定电压3.6KV,10KV,额定电流最大至1000A,额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备. 本柜柜体宽敞,内部空间大,间隙合理,安全,具有安装,维修方便,运行可靠等特点,主回路方案完整,可以满足各种供配电系统的需要. 结构特点
GG-1A型高压开关柜系开启式,基本骨架结构用角钢焊接而成,前面板用薄钢板压制而成,柜后无保护板,柜内用薄钢板隔开,柜的上部为断路器室,下部为隔离开关室,具有程序封锁功能,使用安全可靠.具有五种防止误操作的功能: 1.防止带负荷分合隔离开关. 2.防止误入带电间隔. 3.防止误分,合断路器. 4.防止带电挂接地线. 5.防止带接地线合闸. XGN系列 产品型号及含义 用途 XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV,6KV,10KV,频率为50HZ的三相交流电力系统中电能的接受与分配.本系统具有可靠的"五防"闭锁功能,性能可靠,可广泛用于高压电动机的起动,投切运行等场合. 结构特点 XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X.开关室内装有FL(R)N36-12D型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体. :XGN2―10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能.其母线系统为单母线及单母线带
塑壳断路器选型标准 塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。 类型型号额定电流(A) 分断能力 (Icu)kA400V 价格 2P 3P 4P 经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 - NF125-CW 50,63,80,100,125 10 430 614 - NF250-CW 125,150,175,200,225,250 18 850 1215 - NF400-CW 250,300,350,400 36 2194 3131 - NF630-CW 500,600,630 36 3265 4666 - NF800-CEW 400-800可调36 - 7426 - 标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491 NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061 NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576 NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831 NF160-SW 125,150,160 30 1102 1566 2039 NF160-SGW RT 125-160可调36 1318 1875 2451 NF160-SGW RE 80-160可调36 - 3935 5099 NF250-SW 125,150,175,200,225,250 30 1267 1803 2348 NF250-SGW RT 125-160,160-250可调36 1576 2153 2812 NF250-SGW RE 125-250可调36 - 4130 5366 NF400-SW 250,300,350,400 45 2596 3708 4810 NF400-SEW 200-400可调50 - 5644 7344 NF630-SW 500,600,630 50 3636 5202 6798 NF630-SEW 300-630可调50 - 7426 9641 NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782 NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142 NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315 NF160-HW 125,150,160 50 1288 1833 2379 NF160-HGW RT 125-160可调75 1545 2318 2853 NF160-HGW RE 80-160可调75 - 4316 5614 NF250-HW 125,150,175,200,225,250 50 1411 2019 2616 NF250-HGW RT 125-160,160-250可调75 1689 2421 3142 NF250-HGW RE 125-250可调75 - 4553 512 NF400-HEW 200-400可调70 - -6046 7849 NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257
低压系统短路电流计算与断路器选择 低压系统短路电流计算是电气设计中的一项重要组成部分，计算数据量大，过程繁琐，设计人员大多以经验估算，常常影响设计质量，甚至埋下安全隐患。本文拟在通过对低压短路电流的计算简述以及实例介绍，说明低压断路器的选择及校验方法。 在设计中，短路电流计算与断路器选择的步骤如下： ①简单估算低压短路电流； ②确定配电中心馈出电缆满足热稳定的最小截面； ③选择合适的低压断路器； ④合理选择整定值，校验灵敏度及选择性。 1.低压短路电流估算 1.1短路电流的计算用途 短路电流的计算用途主要有以下几点： ①校验保护电器的整定值，如断路器、熔断器的分断能力应大于安装处最大预期短路电流。 ②确定保护电器的整定值，使其在短路电流对开关电器及线路器材造成破坏之前切断故障电路。 ③校验开关电器及线路器材的动热稳定是否满足规范和实际运行的要求。 1.2短路电流的计算特点 短路电流计算的特点：
①用户变压器容量远小于系统容量，短路电流周期分量不衰减。 ②计入短路各元件有效电阻，但不计入元件及设备的接触电阻和电抗。 ③因线路电阻较大，不考虑短路电流非周期分量的影响。 ④变压器接线方式按D、yn11考虑。 1.3短路电流的计算方法 短路电流计算的方法： ——三相短路电流或单相短路电流kA； 式中 I k Z ——短路回路总阻抗mΩ（包括系统阻抗、变压器阻抗、母 k 线阻抗及电缆阻抗等，其中阻抗还包括电阻、电抗、相保电阻、相保电抗） U——电压V（用于三相短路电流时取230，用于单相短路电流时取220） 1.4短路电流的计算示例 下面通过范例来叙述低压短路电流的计算过程。
四川永祥股份有限公司 低压控制柜选型技术表 记录编号：日期： SK3000CMD190户户 50Hz60Hz220V380V4000A 主 ≥≥ 660V～～～ 三三固 TMY－ 2200mm1000mm 米IP54 常正天正施 常正JDB 正施正 正鸥和施 森施施 正施菲 2.5mm多5
柜顶为水平主母线室，柜一侧面为垂直母线室，另一侧为电缆室，中间为功能单元室，后面为控制回路和端子排隔室。 柜架和外壳具有足够的强度和刚度，能承受所安装元件及短路时所产生的动、热稳定。同时不因成套设备的吊装、运输等情况而影响设备的性能。柜体钢板采用进口敷铝锌钢板，柜架采用型材并配有E=25㎜的安装孔。 外壳顶部将覆板遮盖，防止异物、水滴等落下而造成母线短路，同时投标商应合理设计在故障状态下的压力释放口。 柜架背面设置防止直接触及带电元件可拆卸门，门上有通风百叶窗。 柜体与柜体之间具有金属隔板，以防止事故扩大。 柜体地板采用非导磁钢板，并设有供电缆进出柜体的可拆卸孔，能防止爬行动物进入。 所有电气元件之间、电气元件同母排之间全部用螺栓连接，只有回路电流≤160A 时，塑壳断路器用插入式连接，其余任用螺栓连接。 每柜采用阻燃型高密度聚氨酯塑料功能板安装在主母线室与电器室之间，用于隔离开关元件因故障引起的飞弧，同时用聚氨酯板将垂直母线封闭以防止检修触电，上下层隔离室之间设有带格栅风孔的敷铝锌金属隔板以导热。 配电柜从底部进出电缆；柜底须设置有进出电缆固定的装置。 提供挂锁或其它保护装置以防止误操作或靠近设备。 在柜体正面门上提供联锁装置。 对于断路器单员在单元门的正面有一个手动操作手柄，手柄位置将表明断路器处于断开或合闸状态。具有两个或两个以上的挂环用来把断路器锁住在断开位置。断路器和门上的操作机构设计应合理，只有当断路器和操作机构在“断开”位置时才可以打开或关上门，还应提供一个解除装置，允许断路器闭合时也能将门打开。 带接触器控制回路的配电柜可以做成抽屉式，但与非抽屉式相比不得增加任何费用。 配电柜均为防护式组合拼装结构，零件用螺栓连接，加工精度要保证隔室的互换性，隔室大小改装具有灵活性。其垂直、水平度符合IEC-439标准及GBJ-232-82标准。 装于柜体上的继电器，能防止断路器或其它电器设备正常操作振动而误动作。 所有的进线柜、母联柜、功率补偿柜必须装有自动启停的排风扇给开关柜散热。 开关柜柜内导体及其他部件的温升符合国标 GB7251－1997《低压成套开关设备》的规定。 母线与 分支母 主母线、分支母线及接头，易造成短路部分采取绝缘措施。 母线材料选用高导电率的铜材料制造，主母线分支母线电流密度≤1.7A/mm 2 。 主母线和分支断路器之间的分支母线规格，按该分支回路额定电流的3～5倍制作；分支母线组装在阻燃型塑料功能中，以防止电弧引起的放电及人体接触。 母线桥必须采用全密封型母线桥。
断路器选型基本原则 Revised by Liu Jing on January 12, 2021
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大中小 1 断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3 断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。 在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、 C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。 6 在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。 供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。 7 有进出线规定的产品必须严格按要求接线，进出线不可反接。
史上最全的断路器型号与选用原则！ 断路器： 又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。 分类： 按操作方式分有：电动操作、储能操作和手动操作。 按结构分有：万能式和塑壳式。 按使用类别分有：选择型和非选择型。 按灭弧介质分有：油浸式、真空式和空气式。 按动作速度分有：快速型和普通型。 按极数分有：单级、二级、三级和四级等。 按安装方式分有：插入式、固定式和抽屉式等。 断路器型号释义 目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为：产品字母代号，用下列字母表示： S—少油断路器； D—多油断路器； K—空气断路器； L—六氟化硫断路器； Z—真空断路器； Q—产气断路器； C—磁吹断路器。 装置地点代号： N—户内；
W—户外。 设计序列代号： 以数字1、2、3……表示。 额定电压，KV。 其它补充工作特性标志： G—改进型； F—分相操作。 额定电流，A。 额定开断电流，KA。 特殊环境代号。 补充： GW-110(III)W-630 G------隔离开关 W------户外使用 110---------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号） 630---------适用于额定电流在630A以下的系统中GN22-10/2000 G------------隔离开关 N------------户内使用 22-----------设计序号 2000-----------适用于额定电流在2000A以下的系统中SW2-110II S-------------少油断路器
400V开关柜配置 一、概述 低压开关柜属于列入3C认证强制性认证产品《目录》的产品。适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。目前市场上流行的开关柜型号有很多种，归纳起来有以下几种型号： GGD、GCK、GCS、MNS、MCS 1、GGD系列：GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经 济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 图1
2、GCK 系列：GCK 低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心 (MCC)两部分组成。符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。 图2 3、GCS 系列: GCS 型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定 电流为4000A 及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和 JB/T9661-1999《低压抽出式成套开关设备》的要求
精心整理 设备断路器选型计算方法 当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。如何选择合适的断路器，其计算方法如下： 一、计算计算电流： 1）三相负荷时： 1.52/cos js js I P φ=?； C65，NSX160因此，选定的断路器型号为NSX100NTM100A/4P 。 注：1、断路器选择应注意按照负荷类型选取特性曲线。计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线； 2、确定极性时，要确定设备的极性。设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，极性也是4P 。其他情况下为3P 。 3、选择TM （热磁脱扣单元）原因在于，价格便宜。 2）单相负荷时：
精心整理 4.55/cos js js I P φ=?； js e P P Kx =?； 根据计算电流大小选择合适的断路器 例3：3,cos 0.8,js P KW φ== 3 4.55/0.817.0625js I =?=； 选断路器时，其额定电流 1.25js I I >； 注：12 323,,l l 分和值的注：12、截面370?+数据》（（P 74）表6-42四、线路及导线敷设 变压器二次侧至用电设备之间配电级数不宜超过三级，每一楼层是否设楼层集中配电箱，根据实际情况确定。负荷回路电线的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——导线敷设部位的标注，配电箱回路的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——线路敷设方式的标注。 干线断路器选型的话，计算电流×1.25
断路器选型基本原则 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大?中?小 1断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。 4漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。
在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。 6在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。 供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。 7有进出线规定的产品必须严格按要求接线，进出线不可反接。 漏电断路器必须按要求接线，否则会引起开关漏电保护功能的损坏，因漏电保护线路板的工作电源从开关的出线端引出，如采取反接线，则线路板的工作电源长期存在，一旦漏电保护动作，内部电磁脱扣线圈因长期通电而损坏(电磁脱扣线圈的设计为瞬时工作方式)，漏电功能损坏。
设备断路器选型计算方 法 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

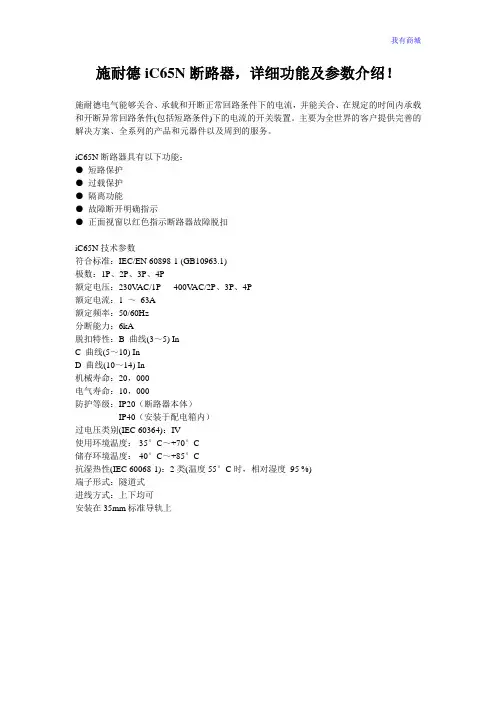

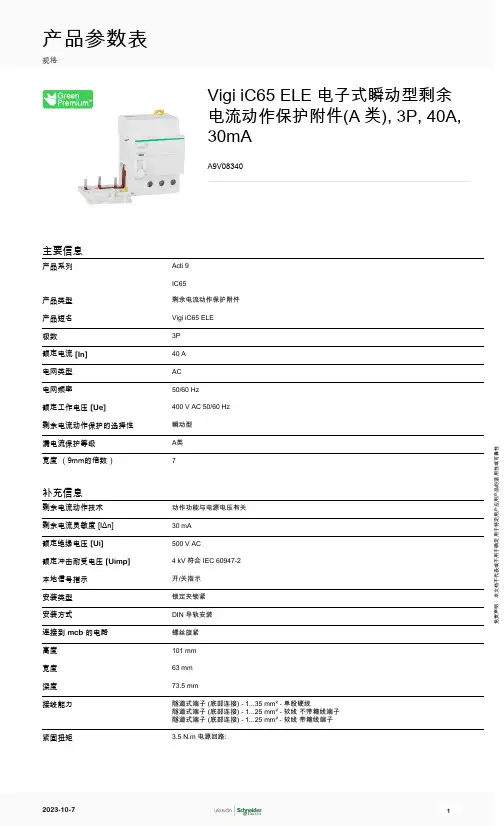

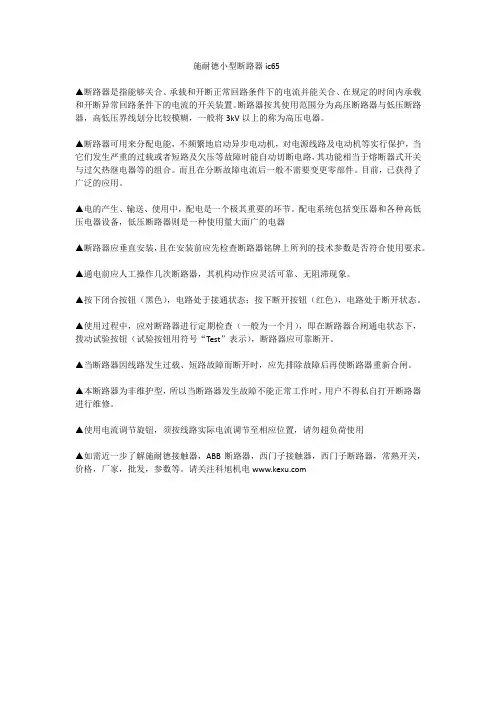

设备断路器选型计算方法 当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。如何选择合适的断路器，其计算方法如下： 一、计算计算电流： 1）三相负荷时： 1.52/cos js js I P φ=?； js e P P Kx =?； 其中，cos φ为功率因数， Kx 为需要系数，可根据《建筑电气常用数据》附表（P 23-27）查出。 由回路的计算电流大小，根据《施耐德电气配电产品选型手册》选择断路器。依据计算电流从小到大，常用的断路器如下： C65断路器，计算电流不超过40A 的可选用该系列的，具体选型查手册8-16,8-17,8-18; 例1： 12js P KW =，cos 0.8φ=； 12 1.52/0.822.8js I =?=， 选断路器时，其额定电流 1.25js I I >； 因此，选择的断路器的型号为：C65N-D32A/4P+30mA 。 Compact NS 塑壳断路器，计算电流在450A 以下的，可选用该系列断路器，常用的是NSX100，NSX160，NSX250系列的； 例2： 40,cos 0.8js P KW φ==， 40 1.52/0.876js I =?=， NSX100的满足要求； 选断路器时，其额定电流 1.25js I I >， 因此，选定的断路器型号为NSX100NTM100A/4P 。 注：1、断路器选择应注意按照负荷类型选取特性曲线。计算机插座回路 剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选
断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？ 极数就是指切断线路的导线根数。1P就是切断一根导线；2P就是同时切断2根导线，一次类推。 极数指断线数．1P、2P用于单相，3P、4P用于三相． 当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P 1P+N：只在相线上装设保护器，动作时同时断开相线。 2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。 漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。 漏电保护在电气安全领域尚属比较新的技术。近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。 一、漏电保护器的原理和构成 漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。 那么漏电保护器是如何起到保护作用呢？ 我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。 电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，
断路器选型基本原则
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大中小1断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。 在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D 型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。 6在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。 供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。 7有进出线规定的产品必须严格按要求接线，进出线不可反接。
高压开关柜的型号区别及特点 2011-12-07 09:46:02| 分类： |字号订阅 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考: 一 . 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍 ①GG-1A（F）系列: l 产品型号及含义 G G ------ A（F） 防误型电路配电方案 企业型号 固定式 封闭式开关柜 GG-1A型高压开关柜为固定式 GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜） l 用途 GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。 GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。 本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。 结构特点 GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。具有五种防止误操作的功能：
1．防止带负荷分合隔离开关。 2．防止误入带电间隔。 3．防止误分、合断路器。 4．防止带电挂接地线。 5．防止带接地线合闸。 ②XGN系列 l 产品型号及含义 l 用途 XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。 l 结构特点 XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。 :XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。 本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。 开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。隔离开关采用GN30—10旋转式隔离开关系列产品。 ③HXGN系列: l 产品型号及含义 H XGN ------ A（F） 电路配电方案
设备断路器选型计算方法 当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。如何选择合适的断路器，其计算方法如下： 一、计算计算电流： 1）三相负荷时： 1.52/cos js js I P φ=?； js e P P Kx =?； 其中，cos φ为功率因数， Kx 为需要系数，可根据《建筑电气常用数据》附表（P 23-27）查出。 由回路的计算电流大小，根据《施耐德电气配电产品选型手册》选择断路器。依据计算电流从小到大，常用的断路器如下： C65断路器，计算电流不超过40A 的可选用该系列的，具体选型查手册8-16,8-17,8-18; 例1： 12js P KW =，cos 0.8φ=； 12 1.52/0.822.8js I =?=， 选断路器时，其额定电流 1.25js I I >； 因此，选择的断路器的型号为：C65N-D32A/4P+30mA 。 Compact NS 塑壳断路器，计算电流在450A 以下的，可选用该系列断路器，常用的是NSX100，NSX160，NSX250系列的； 例2： 40,cos 0.8js P KW φ==， 40 1.52/0.876js I =?=， NSX100的满足要求； 选断路器时，其额定电流 1.25js I I >， 因此，选定的断路器型号为NSX100NTM100A/4P 。 注：1、断路器选择应注意按照负荷类型选取特性曲线。计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线； 2、确定极性时，要确定设备的极性。设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，
我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。其代表意义为: ①—产品字母代号,用下列字母表示: S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。 ②—装置地点代号: N—户内;W—户外。 ③—设计系列顺序号: 以数字1、2、3……表示。 ④—额定电压,KV。 ⑤—其它补充工作特性标志: G—改进型;F—分相操作。 ⑥—额定电流,A。 ⑦—额定开断电流,KA。 ⑧—特殊环境代号。 低压断路器:DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器;DW17(ME)系列万能式断路器; DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;
DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器; 高压断路器: DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器; ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器; LN系列高压户内安装SF6断路器; 注:1、这里的部分型号现已停产,但还有在装的在用。2、外国引进、合资型号等未列入。补充: GW-110(III)W-630、G------隔离开关.W------户外使用 110---------适用于额定电压为110KV的系统中 (Ⅲ)-------Ⅲ型(设计序号) 630---------适用于额定电流在630A以下的系统中 GN22-10/2000、 G------------隔离开关 N------------户内使用 22-----------设计序号 2000-----------适用于额定电流在2000A以下的系统中
