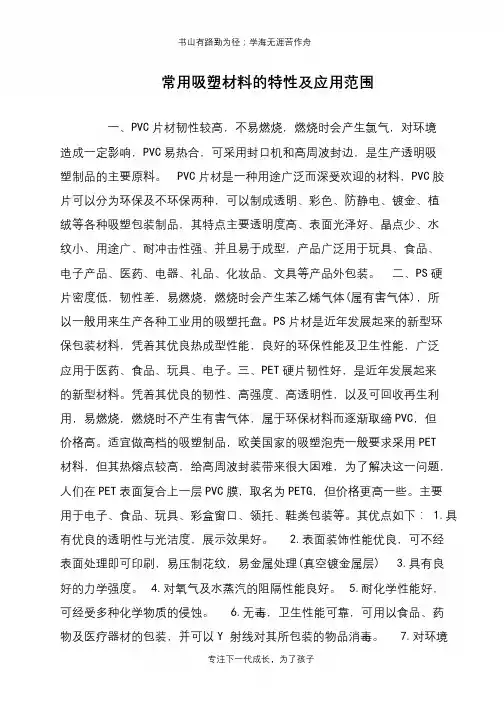

常用吸塑材料的特性及应用范围
一、PVC片材韧性较高，不易燃烧，燃烧时会产生氯气，对环境造成
一定影响，PVC易热合，可采用封口机和高周波封边，是生产透明吸塑制品的主要原料。PVC片材是一种用途广泛而深受欢迎的材料，PVC胶片可以分为环保及不环保两种，可以制成透明、彩色、防静电、镀金、植绒等各种吸塑包装制品，其特点主要透明度高、表面光泽好、晶点少、水纹小、用途广、耐冲击性强、并且易于成型，产品广泛用于玩具、食品、电子产品、医药、电器、礼品、化妆品、文具等产品外包装。二、PS硬片密度低，韧性差，易燃烧，燃烧时会产生苯乙烯气体(属有害气体)，所以一般用来生产各种工业用的吸塑托盘。PS片材是近年发展起来的新型环保包装材料，凭着其优良热成型性能，良好的环保性能及卫生性能，广泛应用于医药、食品、玩具、电子。
三、PET硬片韧性好，是近年发展起来的新型材料。凭着其优良的韧性、高
强度、高透明性，以及可回收再生利用，易燃烧，燃烧时不产生有害气体，属于环保材料而逐渐取缔PVC，但价格高。适宜做高档的吸塑制品，欧美国家的吸塑泡壳一般要求采用PET材料，但其热熔点较高，给高周波封装带来很大困难，为了解决这一问题，人们在PET表面复合上一层PVC膜，取名为PETG，但价格更高一些。主要用於电子、食品、玩具、彩盒窗口、领托、鞋类包装等。其优点如下：
1.具有优良的透明性与光洁度，展示效果好。
2.表面装饰性能优良，可不经表面
处理即可印刷，易压制花纹，易金属处理(真空镀金属层) 3.具有良好的力学强度。
4.对氧气及水蒸汽的阻隔性能良好。
5.耐化学性能好，可经受多种化学物质的侵
蚀。6.无毒，卫生性能可靠，可用以食品、药物及医疗器材的包装，并可以Y射线对其所包装的物品消毒。7.对环境保护的适应性好，可经济而方便地回收利用;
焚烧其废弃物时，不产生危害环境有害物质。PET片材被认为是符合(ROSH)环境保护要求的一种理想的包装材料。
吸塑包装术语名词解释
吸塑：一种塑料加工工艺，主要原理是将平展的塑料硬片材加热变软后，采用真空吸附于模具表面，冷却后成型，广泛用于塑料包装、灯饰、广告、装饰等行业。
吸塑包装：采用吸塑工艺生产出塑料制品，并用相应的设备对产品进行封装的总称。吸塑包装制品主要包括：泡壳、托盘、吸塑盒，同义词还有：真空罩、泡罩等。吸塑包装设备主要包括：吸塑成型机、冲床、封口机、高频机、折边机。封装形成的包装产品可分为：插卡、吸卡、双泡壳、半泡壳、对折泡壳、三折泡壳等。
泡壳：采用吸塑工艺将透明的塑料硬片制成特定凸起形状的透明塑料，罩于产品表面，起到保护和美化产品的作用。又名泡罩、真空罩
托盘：也叫塑料内托，采用吸塑工艺将塑料硬片制成特定凹槽的塑料，将产品置于凹槽内，起到保护和美化产品的作用。
植绒内托：是一种采用特殊材料的吸塑托盘，将普通的塑料硬片表面粘上一层绒质材料，从而使托盘表面有种绒质的手感，用来提高包装品档次。
抗静电托盘：是一采用特殊材料的吸塑托盘，该材料表面的电阻值小于10的11次方欧姆。主要用于电子、IT产品的吸塑托盘。
吸塑模具：吸塑生产用的模具，成本最低的是石膏模，其次是电镀铜模，最贵的是铝模。模具钻有小孔，用于真空吸附热化的硬片，形成吸塑产品。
吸塑成型：就是我们常讲的吸塑，采用吸塑成型机将加热软化的塑料硬片吸附于模具表面，冷却后，形成凹凸形状的塑料。
吸塑裁切：吸塑成型后的塑料产品，经过冲床，将大张的片材用刀模分切成单个产品。
折边：吸塑包装品中有一种叫插卡包装，需要将泡壳的三个边用折边机折到背后，以便在下一道封装工序中，将纸卡插入折边内，形成插卡包装。
热合封口：是一种吸塑封装工艺，用封口机将表面涂有吸塑油的纸卡与泡壳热合在一起，形成吸卡包装。
高频封口：是一种吸塑封装工艺，用高周波机产生高频，将泡壳与泡壳之间粘合在一起，形成双泡壳包装。
超声波封口：是一种吸塑封装工艺，采用超声波机产生超声波，将泡壳与泡壳粘合在一起，形成双泡壳包装，与高频封口所不同的是，超声波不但可以封PVC、PETG材料，也可以封PET材料，而且对封装的产品没有电磁伤害，特别适合电子产品的封装;不足之处在于超声波封边只能是间隔的点状，而且一般是每次只封一条直边。
常用塑胶材料的特性及使用范围 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气
为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm） 收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3） 缺点 1、在0℃以下易变脆,不易接合;
工程塑料总概 热性质： 玻璃转移温度（Tg）及熔点（Tm）；热变形温度（HDT）高；长期使用温度高（UL-746B）；使用温度范围大；热膨胀系数小。 机械性质： 高强度,高机械模数,低潜变性,强耐磨损及耐疲劳性。其它耐化学药品性、抗电性、耐燃性、耐候性、尺寸安定性佳。 主要品种： 工程塑料是指一类可以作为结构材料，在较宽的温度范围内承受机械应力，在较为苛刻的化学物理环境中使用的高性能的高分子材料。一般指能承受一定的外力作用，并有良好的机械性能和尺寸稳定性，在高、低温下仍能保持其优良性能，可以作为工程结构件的塑料。如ABS、尼龙、聚矾等。 被当做通用性塑胶者包括聚碳酸酯(Polycarbonate, PC)、聚酰胺(尼龙, Polyamide, PA)、聚缩醛(Polyacetal, Polyoxy Methylene, POM)、变性聚苯醚(Poly Phenylene Oxide, 变性PPE)、聚酯(PETP，PBTP)、聚苯硫醚(Polyphenylene Sulfide, PPS)、聚芳基酯，而热硬化性塑胶则有不饱和聚酯、酚塑胶、环氧塑胶等。 拉伸强度均超过50MPa，抗拉强度在500kg/cm2以上，耐冲击性超过50J/m，弯曲弹性率在24000kg/cm2，负载挠曲温度超过100℃，其硬度、老化性优。聚丙烯若改善硬度及耐寒性，则亦可列入工程塑胶的范围。此外，较特殊者为强度弱、耐热、耐药品性优的氟素塑胶，耐热性优的矽溶融化合物、聚醯胺醯亚胺、聚醯亚胺、Polybismaleimide、Polysufone(PSF)、PES、丙烯塑胶、变性蜜胺塑胶、BT Resin、PEEK、PEI、液晶塑胶等。因为化学构造不同，故耐药品性、摩擦特性、电机特性等也有若干差异。且因成形性的不同，故有适用于任何成形方式者，亦有只能以某种成形方式加工者，造成应用上的受限。热硬化型的工程塑胶，其耐冲击性较差，因此大多添加玻璃纤维。工程塑胶除了聚碳酸酯等耐冲击性大者外，通常具有延伸率小、硬、脆的性质，但若添加20~30%的玻璃纤维，则可有所改善。
常用20种塑料手册 $P!_* |+S ^ 1.ABS 丙烯腈-丁二烯-苯乙烯共聚物质量-SPC ,six sigma,T S16949,MSA,FMEA%O(J P t&n7M*l 典型应用围: a ?+Y I }汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。六西格玛品质论坛3{ n;b9\6p%z R;q 注塑模工艺条件: 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80～90℃下最少干燥2小时。材料温度应保证小于0.1%。V v-v x$_+yV9l 熔化温度：210～280℃；建议温度：245℃。bbs.6s https://www.doczj.com/doc/119440995.html, a*W K j ` Y%l)u,G 模具温度：25～70℃。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500～1000bar。 注射速度：中高速度。k-g a h4y b4A u &Z 化学和物理特性: ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。六西格玛品质论坛9P,J E"[1J 'O F'T 质量-SPC ,six sigma,TS16949,MSA,FMEA$A r/U7E4s A0G 2.PA6 聚酰胺6或尼龙6 ? `0b9` Z Z 典型应用围: 由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。 注塑模工艺条件: 干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。 熔化温度：230~280℃，对于增强品种为250~280℃。 模具温度：80~90℃。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90℃。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40℃的低温模具。对于玻璃增强材料模具温度应大于80℃。 注射压力：一般在750~1250bar之间（取决于材料和产品设计）。六西格玛品质论坛X;E p!H\ N g:S 注射速度：高速（对增强型材料要稍微降低）。i6F's t7B
常用塑胶材料特性 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子
器材零组件、汽车头灯框、尾灯外罩、食物餐盘 ABS/SMA 增加耐热性、流动性、涂装性佳 主要用于电子零组件、罩子、家电器材零组件 模具设计 1.排气 为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 具体公司和型号： 日本油墨化学工业公司 ABS\MBS TI-500A 透明级价格较高，主要用于要求流动性好、小而透明、性能和ABS一样的零件台达化学工业股份有限公司 ABS 8540T 阻燃级，耐冲击强度、射出成型用、高流动性、难燃性可达UL94 1/16“V-0 主要用于商用机器、信息产品、肉薄或形状复杂产品。 余姚四塑阻燃塑料厂
常用塑料特性及加工工艺 PEI 聚乙醚 典型应用范围: 汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、 印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳 体、非植入器械）。 注塑模工艺条件: 干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件为 150C、4小时的干燥处理。 熔化温度：普通类型材料为340~400C；增强类型材料为340~415C。 模具温度：107~175C，建议模具温度为140C。 注射压力：700~1500bar。 注射速度：使用尽可能高的注射速度。 化学和物理特性: PEI具有很强的高温稳定性，既使是非增强型的PEI，仍具有很好的韧性和强度。因此利用PEI 优越的热稳定性可用来制作高温耐热器件。 PEI还有良好的阻燃性、 抗化学反应以及电绝缘特性。 玻璃化转化温度很高，达215C。PEI还具有很低的收缩率及良好的等方向机械特性。 PE-LD 低密度聚乙烯 典型应用范围: 碗，箱柜，管道联接器 注塑模工艺条件: 干燥：一般不需要
熔化温度：180~280C 模具温度：20~40C 为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到 模具表面的距离不要超过冷却腔道直径的1.5倍。 注射压力：最大可到1500bar。 保压压力：最大可到750bar。 注射速度：建议使用快速注射速度。 流道和浇口: 可以使用各种类型的流道和浇口。PE-LD特别适合于使用热流道模具。 化学和物理特性: 商业用的PE-LD材料的密度为0.91~0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD 的热膨胀系数很高不适合于加工长期使用的制品。 如果PE-LD的密度在0.91~0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在 0.926~0.94 g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺 参数。 PE-LD在室温下可以抵抗多种溶剂， 但是芳香烃和氯化烃溶剂可使其膨胀。 同PE-HD类似， PE-LD 容易发生环境应力开裂现象。 PE-HD 高密度聚乙烯 典型应用范围: 电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:
常用光学塑料-聚甲基丙烯甲酯PMMA 密度(kg/m3)：(1.17～1.20)×10E3 nD ν：1.49 57.2～57.8 透过率(%)：90～92 吸水率(%)：0.3～0.4 玻璃化温度：10E5 熔点（或粘流温度）：160～200 马丁耐热：68 热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa) 线膨胀系数：(5～9)×10E-5 计算收缩率(%)：1.5～1.8 比热J/kgK：1465 导热系数W/m K：0.167～0.251 燃烧性m/min：慢 耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定 耐碱性：对强碱有侵蚀对弱碱较稳定 耐油性：对动植物油，矿物油稳定 耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%
常用光学塑料-苯乙烯甲基丙烯酸甲酯共聚物 密度(kg/m3)：(1.12～1.16)×10E3 nD ν：1.533 42.4 透过率(%)：90 吸水率(%)：0.2 玻璃化温度： 熔点（或粘流温度）： 马丁耐热：<60 热变形温度：85～99 (18.5×105Pa) 线膨胀系数：(6～8)×10E-5 计算收缩率(%)： 比热J/kgK： 导热系数W/m K：0.125～0.167 燃烧性m/min：慢 耐酸性及对盐溶液的稳定性：除强氧化酸外，对酸盐水均稳定耐碱性：对强碱有侵蚀，对弱碱较稳定 耐油性：对动植物油，矿物油稳定 耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响
日光及耐气候性：紫外透过滤73.5% 常用光学塑料-聚碳酸酯PC 密度(kg/m3)：1.2 ×10E3 nD ν：1.586(25) 29.9 透过率(%)：80～90 吸水率(%)：23CRH50% 0.15 水中0.35 玻璃化温度：149 熔点（或粘流温度）：225～250(267) 马丁耐热：116～129 热变形温度：132～141(4.6×105Pa) 132138(18.5×105Pa) 线膨胀系数：6×10-5 计算收缩率(%)：0.5～0.7 比热J/kgK：1256 导热系数W/m K：0.193 燃烧性m/min：自熄 耐酸性及对盐溶液的稳定性：强氧化剂有破坏作用，在高于60水中水解，对稀酸，盐，水稳定耐碱性：强碱溶液，氨和胺类能腐蚀和分解，弱碱影响较轻 耐油性：对动物油和多数烃油及其酯类稳定
2．4．1gz烯(PE) 聚乙烯塑料的产量为塑料上、IL之冠，其巾以高乐聚乙烯的产量最大。聚乙烯树脂为无毒、无味，旱白色或乳白色，柔软、半透明的大理石状粒料，密度为o．9l—o．96R／cms，为 结吊型塑料。 聚乙烯按聚合时所采用体力的不同，可分为高乐、中压和低压聚乙烯。高压聚乙烯的分子结构不是单纯的线则，而是带有许多支链的树枝状分子，因此它的结晶度不高(结晶度仅60％一70％)，密度较低，AVX钽电容相对分于质坦较小，常称为低密度聚乙烯。它的耐热性、硬度、机械强度等都较低，但是它的介电性能好，具有较好的柔软性、耐冲击性及透明性，成型加 工性能也较好。小、低压聚乙烯的分子结构是支链很少的线型分子，其相对分子质虽、结晶度较高(高达87％一95％)，密度大，相对分子质量大，常称为高密度聚乙烯。它的耐热世、硬度、机械强度等较高，但柔软性、耐冲击性及透明件、成型加下性能较差。 低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载不高的零件，如齿轮、轴承等；中压聚乙烯最适宜的成型方法有高速吹塑成型，Mr制造瓶类、包桨用的薄膜以及各种汗 射成型制品和旋转成型制品，也可用齐电线电缆上面；高爪聚乙烯常用于制作塑料薄膜(理想的包装材料)、软管、塑料瓶，以及电气11rk的绝缘零件和电缆外皮等。 成型，Ik缩中范围及收缩值大，方向性明显，容易变形、翘曲，应控制模温，保持冷却均 匀、稳定；流动性好且对历力变化敏感，宜用高压注射，料温均匀，填充速度应伙，保压充分；冷却速度慢，因此必须充分冷却．模具应没有冷却系统；质软易脱模，塑件有浅的侧凹槽时可强行脱模。 2．4．2聚丙烯4PP) 聚向烯无色、无味、无毒，外观似聚乙烯，但比聚乙烯更透明、更轻，密度仅为o．90— o．91g／cm3，不吸水，光泽好，易着色。 聚丙烯具有聚乙烯所有的优良性能，如电越的介电性能、耐水性、化学稳定性，育于成型加工等，还具有聚乙烯所没有的许多‘K能，如屈服强度、抗抓强度、抗压强度和硬度及弹 性比聚乙烯好。定闭t伸厉聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度，如用聚丙烯注射戊型一体铰链(盖和本体合一的各种容器)，经过70 ooo ooo次开闭弯折未产生损坏和断裂现象。聚丙烯熔点为164一170℃，耐热性好，能在100。c以上的温度下进行消毒灭菌。其低温使用温度达一15℃，低于一35℃时会脆裂。聚内烯的高频绝缘性能好，而且由于其不 吸水，绝缘性能不受湿度的影响，但在氧、热、光的作用下极易解聚、老化，所以必须加人防老化剂。 聚丙烯可用做各种机械零件如法兰、接头、泵Df轮、汽车零件和凯?车零件，可作为水、蒸汽、各种酸碱等的输送管道，化：[容器和其他设备的衬里、表面涂层，刘制造盖和本 体合一的箱犬、各种绝缘零件，并用于医药工业个。 成型收缩范围及收缩中大，易发个缩孔、凹疽、变形，方向性强，流动性极好，易十成型，热容量大，注射成型模具必须设汁能充分进行冷却的冷却回路，注意控制成型温度。料温低时方向性明显，尤其是低温、高压时更明显。聚丙烯成型的适宜模温为80℃左右，不
常用塑料特性一览表塑料材料特性 【--培训工作总结】 塑料材料特性工程部培训教材 什麼是塑料？ 塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。 塑料的英文名是plastic，俗稱：塑膠。 塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。 為什麼有人稱塑料為樹脂？ 人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所
用的高分子材料都是石油化工產品或石油化工的副產品或石油合成 產品。現代的塑料已經不是樹中提取物了，而是石化產品。 塑料的本色和牌號 一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等 塑料的分子結構 一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，
塑料原料性能简介 PP塑料 (聚丙烯) 英文名称:Polypropylene 比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：--- PE塑料 (聚乙烯) 英文名称:Polyethylene 比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---
聚氯乙烯PVC 英文名称:Poly(Vinyl Chloride) 比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃干燥条件：--- ABS塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时
PS 塑料 (聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：--- PMMA 塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件： 70-90℃ 4小时
POM塑料 (聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 PA塑料(尼龙) (聚酰胺) 英文名称:Polyamide 比重:PA6-1.14克/立方厘米PA66-1.15克/立方厘米PA1010-1.05克/立方厘米成型收缩率:PA6-0.8-2.5%PA66-1.5-2.2%成型温度：220-300℃干燥条件：100-110℃12小时
常用塑料材料的特性简介 一、聚乙烯类塑料 聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。目前，聚乙烯的主要品种有： 低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE） 还有其改性品种： 乙烯—乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。 1、聚乙烯类塑料的结构性能 PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩 E的结构规整，线性度高，因而易于结晶。结晶度从高到低排序：HDPE，LLDPE，LDPE。随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。 （1）一般性能 PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。PE膜透明，透明度随结晶度提高而下降。PE 膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。PE易燃，氧指数仅为17?4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。PE的耐水性较好。制品表面无极性，难以粘合和印刷，须经表面处理才可改善。 （2）力学性能 PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。PE的耐环境应力开裂性不好，但随分子量增大而改善。PE的耐穿刺性好，并以LLDPE最好。 （3）热学性能 PE的耐热性不高，随分子量和结晶度的提高而改善。PE的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。PE 的线膨胀系数大，在塑料中属较大者。PE的热导率属塑料中较高者。 （4）电学性能 PE无极性，因此电性能十分优异。介电损耗很低，且随温度和频率变化极小。PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。 （5）环境性能 PE具有良好的化学稳定性。在常温下可耐酸、碱、盐类水溶液的腐蚀，具体有稀硫酸、稀硝酸、任何浓度的盐酸、氢氟酸、磷酸、甲酸及乙酸等，但不耐强氧化剂如发烟硫酸、、浓硫酸和铬酸等。PE在60℃以下不溶于一般溶剂，但与脂肪烃、芳香烃、卤代烃等长期接触会溶胀或龟裂。温度超过60℃后，可少量溶于甲苯、乙酸戊酯、三氯乙烯、松节油、矿物油及石蜡中；温度超过100℃后，可溶于四氢化萘。 PE耐候性不好，日晒、雨淋都会引起老化，需加入抗氧剂和光稳定剂改善。2、聚乙烯类塑料的应用范围 （1）薄膜类制品 薄膜类制品是PE的最主要用途。LDPE树脂用于膜类制品可占50%以上，可用于食品、日用品、蔬菜、收缩、自粘、垃圾袋等轻质包装膜及农业用地膜、棚膜等。HDPE树脂用于膜类制品可占10%以上。因其薄膜强度高，主要用于重包装膜、撕裂膜及背心
一 ABS塑料(丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度). 对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。 二 PS塑料(聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：--- 物料性能电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件. 成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型. 2.宜用高料温 ,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形. 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热. 三 PMMA塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃4小时物料性能透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花. 适于制作透明绝缘零件和强度一般的零件. 成型性能 1.无定形料,吸湿大,需干燥,不易分解,流动性中等,易发生填充不良,粘模,收缩,熔接痕等. 2.宜高压注射,在不出现缺陷的条件下取高料温,高模温,以增加流动性,降低内应力,改善透明性及强度. 模具浇注系统表面应光洁,脱模斜度大,顶出均匀.同时设排气口,以防出现起泡. 四 POM塑料(聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 物料性能综合性能较好，强度、刚度高，减磨耐磨性好，吸水小，尺寸稳定性好，但热稳
常用光学塑料性能 PMMA-聚甲基丙烯甲酯 密度(kg/m3)：(1.17～1.20)×10E3 nD ν：1.49 57.2～57.8 透过率(%)：90～92 吸水率(%)：0.3～0.4 玻璃化温度：10E5 熔点（或粘流温度）：160～200 马丁耐热：68 热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa) 线膨胀系数：(5～9)×10E-5 计算收缩率(%)：1.5～1.8 比热J/kgK：1465 导热系数W/m K：0.167～0.251 燃烧性m/min：慢 耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定 耐碱性：对强碱有侵蚀对弱碱较稳定 耐油性：对动植物油，矿物油稳定 耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响 日光及耐气候性：紫外透过滤73.5% BMC-不饱和聚酯团状模塑料（Bulk molding compounds） ⒈一般性能：BMC的比重较大，在1.3~2.1之间；制品外观光亮，手感好，有硬而厚重的感觉；用火加热会产生很多油烟，并有苯乙烯气味；某些品种的BMC（DMC）难燃，但某些品种又极易燃烧，燃烧后留下无机物质。 ⒉尺寸稳定性：BMC的线膨胀系数是（1.3~3.5）×10-5K-1，比一般的热塑性塑料小，因而使得BMC具有很高的尺寸稳定性和尺寸精度。温度对BMC（DMC）的尺寸稳定性影响很小，但湿度的影响则较严重，BMC吸湿后会膨胀。BMC（DMC）的线膨胀系数和钢、铝的很接近，因此可以和其进行复合。 ⒊机械强度：BMC的拉伸、弯曲、冲击强度等性能高于热塑性塑料，抗蠕变也比热塑性塑料好。 ⒋耐水和溶剂性：BMC对水、乙醇、脂肪烃、油脂、油具有良好的耐腐蚀性，但是不耐酮、氯碳氢化合物、芳香烃、酸碱等。BMC吸水率低，浸泡一天后绝缘性能仍然很好。 ⒌耐热性：BMC的耐热性比一般工程塑料都要好，热变形温度HDT为200~280℃，可长期在130℃温度下使用。 ⒍耐老化性：BMC的耐老化性能很好，在室内可用15~20年，户外暴晒10年后其强度保持率在60%以上。 ⒎电性能：BMC的耐电弧性最突出，可以达到190秒左右。
通用塑料—— PE（聚乙烯）:燃烧有石蜡味，火焰底色为蓝色；浮水。 LLDPE：较好的韧性，易燃，管材挤出，农膜，缠绕膜，容器。 LDPE：较高透明度，易燃软管，薄膜，拉伸膜，保鲜膜 HDPE:硬度较高，易燃,包装袋，购物袋，单丝，家庭制品，管材，线缆. PP（聚丙烯）:燃烧有石油味，火焰底色为蓝色；浮水。 均聚PP: 半透明，易燃,拉丝，电器，板材,日用制品。 共聚PP：本色，易燃，电器，家电配件，容器。 无规共聚PP:高透明，易燃,医疗器械，食品容器，包装制品. PS（聚苯乙烯）:燃烧芳香味,橙黄色黑烟；沉水 GPPS:透明，刚而脆,易燃.工艺/日用品，容器，吸塑包装. HIPS:白色，改善韧性;易燃;电器壳，板材，吸塑. ABS（聚苯乙烯-丁二烯-丙烯jing共聚物）:表面光泽度高，燃烧浓烟，芳香味；沉水 ABS原料:韧性及强度高,易燃;电器壳，板材，工具，器械. ABS改性:增加刚性及阻燃,不燃;汽车配件，电器零配件. PVC（聚氯乙烯）:燃烧有氯的臭味，火焰底部为绿色；沉水. 硬质PVC:高强度及硬度,难燃;建材，管材. 软质PVC:弹性及易加工性,难燃;玩具，工艺品，饰品. 工程塑料—— ——工程塑料原料 PC（聚碳酸酯）：黄色火焰黑烟，特殊味，沉水;刚性，高透明度，难燃；手机数码，光盘，LED,日用品. PC/ABS（合金）:特殊芳香味，黄色黑烟，沉水；刚性韧性，白色，难燃；电器材料，工具壳，通讯器材. PA（聚酰胺PA6,PA66）:慢然，黄色烟，头发燃烧味;韧性，强度高,难燃;器材，机械零配件，电器零配件 POM（聚甲醛）：燃烧先端黄下端青色，福尔马林气味；韧性，强度高，易燃；齿轮，机械零配件. PBT(聚对苯二甲酸丁二醇酯)：特殊香味；强度高，缩水性小，易燃；电器零配件，端子座，连接器. PET(聚对苯二甲酸乙二醇酯):特殊香味；强度高，缩水性小，易燃；板材，吸塑包装，复合薄膜. PMMA(聚甲基丙烯酸甲酯）；特殊刺激性味：高透光率；有机玻璃，工艺品，饰品，包装，符合薄膜. ——改性工程塑料 PC改性：黄色火焰黑烟，特殊味；增加耐热刚性阻燃性，不燃；充电器，低压电器外壳. PC/ABS改性:特殊芳香味，黄色黑烟；增加耐热刚性阻燃性，不燃；低压电器配件，电子材料. PA改性: 黄色烟，头发燃烧味;增加耐热刚性阻燃性,不燃;线圈骨架，连接器配件.
常用塑胶材料的特性及使用范围 、丙烯腈-丁二烯-苯乙烯（ABS （乳白色半透明） 优点： 1. 力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2. 耐疲劳和抗应力开裂、冲击强度高 3. 耐酸碱等化学性腐蚀 4. 加工成型、修饰容易 缺点： 1. 耐候性差 2. 耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其 加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVC PVC增加防火性、降低成本ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1. 排气 为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm
的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7% 一般取0.5% 加强筋：高＜3T宽度0.5T筋间距＞2T 脱模角：0.5 ° -1.5 ° 支柱加强筋高度4T,可达支柱高度的90% ,宽度0.5T，长度2T, 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合2 、热膨胀系数高4 、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合，如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDPE 绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm ( LDPE , 0.9mm ( HDPE (0.5-7.6 mm一般 1.6mm) 收缩率：HDPE 1 .5%-3.5%取2% LDPE 1 .5%-3%取1 .5% 三、聚丙烯(PP) 优点： 1. 半透明、刚硬有韧性. 抗弯强度高，抗疲劳、抗应力开裂 2. 质轻，无毒、无味，耐高温、绝缘性佳。 (0.9G/cm3) 缺点 1、在0C以下易变脆，不易接合; 2、耐候性差，易被紫外线分解、易氧化 3、收缩率大（1%-3%）、尺寸稳定性较差，不适合用于制作高精密度零件
常见塑胶材料及其性能 2009-02-19 12:42 分类：电源技术 ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱， 大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体， 打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件 为80~90C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度：210~280C；建议温度：245C。模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：500~1000bar。注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性： 丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性； 苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。 三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相， 另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相 中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场 上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等 到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。 ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高 的抗冲击强度
PP （聚丙烯） 典型应用范围: 汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。 注塑模工艺条件: 干燥处理：如果储存适当则不需要干燥处理。熔化温度：220~275C，注意不要超过275C。模具温度：40~80C，建议使用50C。结晶程度主要由模具温度决定。注射压力：可大到1800bar。注射速度：通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷， 那么应使用较高温度下的低速注塑。流道和浇口:对于冷流道，典型的流道直径范围是 4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。
材料篇 ABS 中文名 称：丙烯晴-丁二烯-苯乙烯共聚物英文名称：Acrylonitrile-butadiene-styrene 俗名: 高冲聚苯乙烯（HIPS）
中文名称: 高抗冲聚苯乙烯英文名称: High impact polystyre ne 俗名:不碎硬胶
材料篇 中文名称: 聚丙烯英文名称：Polypropyle ne Res in 俗名:百折胶 聚丙烯（PP ）
中文名称: 聚苯乙烯 材料篇 聚苯乙烯（PS） 英文名称：polystyre ne 名: 硬胶 材料性能介 绍 非晶体聚合物，成型后收缩率小于0.6，低密度特性使产量大于一般料之20%到30%。优点1、成本低，2、透明可染色，3、尺寸安定特性，4、高刚性。缺点1、碎裂性高，2、抗溶剂性差 大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透明 特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。典型的收缩率在0.4?0.7%之间。 加工工艺与注意事项 较易成型。於模具中顶出时，应注意钵裂、选定适 成形品有钵裂之虞 1°以上 透镜类产 止产品缩水。 简易识别方法容易燃烧，软化起泡橙黄色，浓黑烟，炭末气味。，火焰离开后继续燃烧表面油性光亮，特殊乙烯 公司常用牌号与厂家 使用实例奇美GP33 透镜、文具、玩具、电气用品外壳、保丽龙餐具 材料篇 聚碳酸酯（PC） 中文名称：聚碳酸酯英文名称: Polycarb on ate 名: 防弹胶
材料篇 聚甲基丙烯酸甲酯（PMMA ） 中文名称：聚甲基丙烯酸甲酯英文名称：Polymethyl Methacrylate 俗名：有机玻璃 PMMA具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双 折射，特别适合制作影碟等。PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂 现象。PMMA具有较好的抗冲击特性。
常用塑胶原料种类特性及用途简介如下： 通用塑料—— PE（聚乙烯）:燃烧有石蜡味，火焰底色为蓝色；浮水。 LLDPE：较好的韧性，易燃，管材挤出，农膜，缠绕膜，容器。 LDPE：较高透明度，易燃软管，薄膜，拉伸膜，保鲜膜 HDPE:硬度较高，易燃,包装袋，购物袋，单丝，家庭制品，管材，线缆. PP（聚丙烯）:燃烧有石油味，火焰底色为蓝色；浮水。 均聚PP: 半透明，易燃,拉丝，电器，板材,日用制品。 共聚PP：本色，易燃，电器，家电配件，容器。 无规共聚PP:高透明，易燃,医疗器械，食品容器，包装制品. PS（聚苯乙烯）:燃烧芳香味,橙黄色黑烟；沉水 GPPS:透明，刚而脆,易燃.工艺/日用品，容器，吸塑包装. HIPS:白色，改善韧性;易燃;电器壳，板材，吸塑. ABS（聚苯乙烯-丁二烯-丙烯腈共聚物）:表面光泽度高，燃烧浓烟，芳香味；沉水 ABS原料:韧性及强度高,易燃;电器壳，板材，工具，器械. ABS改性:增加刚性及阻燃,不燃;汽车配件，电器零配件. PVC（聚氯乙烯）:燃烧有氯的臭味，火焰底部为绿色；沉水. 硬质PVC:高强度及硬度,难燃;建材，管材. 软质PVC:弹性及易加工性,难燃;玩具，工艺品，饰品. 工程塑料—— ——工程塑料原料 PC（聚碳酸酯）：黄色火焰黑烟，特殊味，沉水;刚性，高透明度，难燃；手机数码，光盘，LED,日用品. PC/ABS（合金）:特殊芳香味，黄色黑烟，沉水；刚性韧性，白色，难燃；电器材料，工具壳，通讯器材. PA（聚酰胺PA6,PA66）:慢然，黄色烟，头发燃烧味;韧性，强度高,难燃;器材，机械零配件，电器零配件 POM（聚甲醛）：燃烧先端黄下端青色，福尔马林气味；韧性，强度高，易燃；齿轮，机械零配件. PBT(聚对苯二甲酸丁二醇酯)：特殊香味；强度高，缩水性小，易燃；电器零配件，端子座，连接器. PET(聚对苯二甲酸乙二醇酯):特殊香味；强度高，缩水性小，易燃；板材，吸塑包装，复合薄膜. PMMA(聚甲基丙烯酸甲酯）；特殊刺激性味：高透光率；有机玻璃，工艺品，饰品，包装，符合薄膜. ——改性工程塑料 PC改性：黄色火焰黑烟，特殊味；增加耐热刚性阻燃性，不燃；充电器，低压电器外壳. PC/ABS改性:特殊芳香味，黄色黑烟；增加耐热刚性阻燃性，不燃；低压电器配件，电子材料. PA改性: 黄色烟，头发燃烧味;增加耐热刚性阻燃性,不燃;线圈骨架，连接器配件. POM改性:先端黄下端青色，福尔马林气味;增加综合性能阻燃性,不燃; 机械零件. PBT改性:特殊香味;增加综合性能阻燃性,不燃；电器零件，端子座，灯座，连接器.
