消防泵房水泵工作原理
-
消防泵房水泵工作原理
消防设备操作工作程序
A消防报警
a)系统自检：进行相关操作。
B消防泵
a)自动启动：消防泵控制柜处于“自动”
警盒"报警，联
动柜发出声光报警，同时消防泵自动启动。
b)手动启动：在消防泵控制柜上把选择“自动/手动”置于“手动”位上，按启动钮即可“手动”启
动消防水泵。
C喷淋泵
a)自动启动：喷淋泵控制柜处于“自动”位置，当楼层发生火灾时喷淋头爆裂，水流掣动作联动柜发
精心整理
出声光报警，同时喷淋泵自动启动。
b)手动启动：在喷淋泵控制柜上把“自动/手动”选择开关置于“手动”位置上，按启动钮即可“手
动”启动喷淋泵。
消防水泵控制柜操作 使用说明书 一. 送电步骤 1.将双电源开关拨到自动位置，隔离开关 1QF、2QF合闸，双电源 转换开关自动检测来电，两路来电都正常，常用电源与备用电 源指示灯 HR1、HR2亮起，切换开关自动切换到常用电源开关 合闸。 2.旋动 SA2电压转换开关，检查相间电压是否正常。 3.合上保险丝开关 FU1，二次回路送电。 4.开启水泵的主开关 1QM、2QM送电。 二 . 手动控制 功能简介：手动控制只用于现场调试、清理水池的功能，运行时必 须要有人看护，避免水泵无水运行而造成水泵损坏。 1.手动 - 自动转换旋钮 SA1在手动位置。 2.按下启动按钮 1SB、2SB水泵运行，运行指示灯 1HG、2HG亮起。 3.按下停止按钮 1SSB、2SSB水泵停止，运行指示灯 1HG、2HG熄 灭。 4.故障时自动停泵，故障指示灯 1HR、2HR亮起。 三. 一控二自动控制 功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起 单泵水位、起双泵水位、超高水位），实现两台泵交替、
逐台启动与停止的功能。 1.手动 - 自动转换旋钮 SA1在自动位置。 2.第一次起单泵水位时泵 1 自动启动运行，泵 1 运行指示灯亮起。 第二次起单泵水位时泵 2 自动启动运行，泵 2 运行指示灯亮起。 3.起单泵水位时泵1 已运行，到达起双泵水位时泵2 自动启动运行。 起单泵水位时泵 2 已运行，到达起双泵水位时泵 1 自动启动运行。 4.停泵水位时泵 1 泵 2 都停止。 5.水位低于超停泵水位时，起单泵水位有信号泵 1 泵 2 不动作， 收到超高水位信号时启动双泵。 6.泵 1 故障时泵 1自动停止，并且自动切换到泵 2 运行。 泵 2 故障时泵 2 自动停止，并且自动切换到泵 2 运行。 四.BAS 接口 本机与 BAS通讯使用标准 MODBUS-RTU协议，RS485通讯接口。 详情见附件记录：南京 3 号线 BAS与车站排水泵接口功能测试大 纲及记录 .pdf 五. 故障分析及排除 1.泵运行热继开关跳闸 分析：热继开关过电流偏小 排除方法：调节开关上的微调旋钮向‘+’方向调节，调到 适当位置
消防给水及消火栓系统技术规范中稳压泵设置的理解
对《消防给水及消火栓系统技术规范》GB50974- 中稳压泵设置的理解提要：对规范中关于消防给水系统稳压泵设置的相关要求进行理解和分析 Abstract: analysis of the relevant requirements of fire jockey pump for fire water supply system in GB50974- 关键词：稳压气压罐消防主泵 Keywords: pump pressure tank the main fire pump -10-01开始实施的《消防给水及消火栓系统技术规范》GB50974- (以下简称消规)是一本全新的重要的消防类技术规范，凝聚了很多专家的经验和心血，包括了消防给水和消火栓系统的设计、施工和验收的相关标准和要求。作为一名给排水专业的设计人员，对本规范进行了学习，现就从设计的角度将自己对规范中关于稳压泵设置相关条文的理解与大家探讨！ 关于消防给水系统中稳压泵的设置，设计人员迷惑的问题应该有如下几个：1、系统什么时候需要设稳压泵？2、稳压泵设置在哪里？3、稳压泵气压罐设施是否启动消防主泵？4、稳压泵的启、停泵压力值和消防主泵启泵压力值究竟如何确定？5、稳压泵的流量如何确定？ 首先我们要理解本次规范已将原来《高层民用建筑设计防火规范》GB50045-95( )中7.4.7.2条和7.4.8条“增压泵”“增压设施”的概念舍去，将增压和稳压的概念分清。《消规》中提到的是“稳压”，即经过稳压设施使消防给水系统在准工作状态时管网充满水并保持一定的压力，一旦有火情，立即投入使用。对于上述的5个问题个人理解总结如下：
消火栓系统的基本组成与工作原理 一、给水系统：由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。主要任务是：为系统储存并提供灭火用水。 二、消火栓给水系统的工作原理及操作使用方法是： 当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪（或消防水喉），将水带一头与消火栓出口接好，另一头与水松子接好，展（甩）开水带，开启消火栓手轮，握紧水枪（最好两人配合），通过水枪（或水喉）产生的身流，将水身向着火点实施灭火。 三、消火栓灭火系统： 采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。常用的加压设备有两种：消防水泵和气压给水装置。采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较
小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。 四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：室内消火栓和室外消火栓。 按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。 按消火栓出水口个数分单口式、双口式和三出水口式等。 室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。 消火栓的特殊作用决定了它的管理在市政给水管网上特殊性，它不同于市政给水管网上的其它设施，其使用、维护、管理均由供水企业承担。而消火栓例外，其使用主要是满足于消防管理部门使用，而维护、管理则由供水企业自身承担。也有个别城市消火栓维护管理由消防部门承担。消火栓犹如一个军人，是“养兵千日，用兵一时”的救火取水控制设备。一旦出现火情必须满足消防部门取水灭火要求，因而作为消火栓日常维护管理部门来讲，消火栓的管理责任重于泰山。 室外消火栓的使用和维护管理更要引起重视，特别是室外消火栓的选型非常重要。 在市政给水管网中有些城市给水管网的消火栓规划设置强调采用地下式，而有些城市则由原来的地下式又全部改造为地面式。地下式消火栓有隐蔽性强，不影响城市美观，受破坏情况少，寒冷地带可防冻等优点。大量的地下式消火栓需要井室保护，资金投入大，同时在城市地下管网规划中占据了不少的位置，给规划带来了困难。而地上式消火栓则反之，比较醒目，容易寻找，使用、维修较方便，但容易受破坏，易造成偷窃用水。若真正按规范120米设置一个消火栓，势
消防泵控制柜接线图、原理图及电路图 产品概述 1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。 2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、9 3、110、132、160、 187、200、220、250、280、315、400KV A等。 3、安装形式：落地式(标准配电柜) 4、备用时间：可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定
示例： KM-YJS/P-15KV A，可变频三相应急电源，输出PWM波，额定适用电机容量15KV A。 KM-YJS/P-15KV A/SHL，互投装置，输出额定容量15KVA。 注： 1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。 例：负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图 1、单逆变单台负载原理及接线图 说明： 当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低 于380V-15%时，KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号( 如运行信 号、远程控制、消防联动信号)，逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达 到50HZ后保持正常运行。 手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操 作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。、单逆变单台负载一用一备原理图及接线图 2．
稳压泵是消防泵的一种，用于自动喷水灭火系统和消火栓给水系统的压力稳定，使系统水压始终处于要求压力状态，一旦喷头或消火栓出水，即能流出满足消防用水所需的水量和水压。稳压泵和增压泵，尽管都是增压设施一种，稳压泵运行在喷头和消火栓未曾出流时，增压泵工作在喷头和消火栓已经出水，而消防用水的水压不足，需增加水压时。 我国现行规范《高层民用建筑设计防火规范》(GBJ50045-95)(以下简称《高规》)对增压设施(其中包括稳压泵)有以下规定：“7.4.8.1 增压水泵的出水量，对消火栓给水系统不应大于5L/s，对自动喷水灭火系统不应大于1L/s。”这个规定是有前提的，条件之一是消防给水系统无气压水罐；条件之二是室内消防给水系统的小量渗漏主要在水泵的密封部位。条文的规定并不意味着在任何情况、任何条件、任何时候稳压泵都按这个流量确定。 《高规》所指的增压水泵，既指增压用的增压泵，也指稳压用的稳压泵，规范条文未予区分，而实际上增压泵和稳压泵在作用和功能上有所区别，其流量值也不相同。 增压泵用于喷头和消火栓已经出流，而消防用水的水压不足，需增加水压才能满足消防用水的水压要求。其时，增压泵的流量应保证一个喷头或一个消火栓的出流量，即不小于 1L/s或5L/s。但增压泵一经启起，消防主泵随后也随之启动，增压泵的作用显得并不十分迫切和必要。 稳压泵不同于增压泵，系用于使自喷淋系统和消火栓系统始终处于要求的压力工况条件，一旦出流即能满足消防用水所需的水压和水量要求。其作用是十分明显的，因此规范所指的增压水泵，实质上是指稳压泵，尤其是自动喷水灭火系统的稳压泵 稳压泵的流量值决定于诸多因素，其中较主要的因素有： (1)系统的类别当稳压泵用于自喷淋系统时，考虑一个喷头的水量；而用于消火栓系统时，考虑一个消火栓的水量。 (2)有无气压水罐配套设置无气压水罐配套设置时，稳压泵的流量按不大于一个喷头或一个消火栓的水量计算。有气压水罐配套设置时，系统的水量补充和压力保证是靠气压水罐来实施的，稳压泵的流量只需满足气压水罐对流量的要求，即稳压泵的流量应考虑气压水罐的调节容积的因素。此时，稳压泵流量应按气压给水设备罐内空气和水的总容积和罐内水的容积计算公式计算确定。水泵出水量应为当罐内为平均压力时，不小于管网最大小时流量的1.2倍。 《高规》条文并无气压水罐必须配置的规定，但无气压水罐，稳压泵启动频繁，容易损坏；有气压水罐，稳压泵启动频繁问题可以得到缓解，系统的稳压工况的保证能得到更好的体现。但需增加气压水罐的费用，一般情况配套设置的气压水罐容积毋需过大，容积以小于50L为宜。上海市已编制稳压泵配套设置气压水罐的标准图集，由上海海鹰机械厂编制。 (3)系统范围设有稳压泵的准高压给水系统(或称稳高压给水系统)，其范畴有在室内的，也有室内和室外的。室内准高压给水系统，管材采用钢管，接口采用螺纹、法兰或焊接连接，管网系统的渗漏主要发生在水泵的密封部位，其数量相对而言是有限的。而室内外准高压给水系统，由于室外管材采用铸铁管，接口采用承插式连接，接口密封采用橡胶圈，管网的范围较大，接口渗漏在整个渗漏量中占有相当比重。管道施工后随即进行回覆土，有时接口部位用混疑土围护加固，即便有渗漏，也很难采取补救措施。凡此种种都说明室内外采用准高压给水系统时，稳压泵的流量应留有足够的余地。 总的来说，稳压泵的流量应根据不同情况作相应的调整。
消防水泵和稳压泵安装施工 作业指导书 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
消防水泵和稳压泵安装施工作业指导书 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承担。 每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。 消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时；其余吸水管仍能通过全部水量。当消防水池分成2个（格）时；应保证检修清洗任一个（格）水池时；每一组消防水泵吸水管仍能从另一个（格）水池吸水。 每台消防水泵出水管上应安装上止回阀和压力表；并直安装检查和试水用的放水阀（管径由设计定）。泵组的总出水管上还应安装止回阀和泄压阀。压力表安装应加设缓冲装置；压力表和缓冲装置之间还应安装旋塞；便于压力表的拆换和维修；压力表量程应为工作压力的2-2.5倍。 吸水管和附件的安装： （1）吸水管在安装时应使用水平尺找平；吸水喇叭口与水池底部距离由设计确定，喇叭口口径应比吸水管管径大2倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护网。防止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有向水泵方向的上扬坡度；与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气襄的弯曲、变形现象。
消防系统工作原理及组成
消防系统工作原理 一、火灾自动报警系统 1、系统组成 （1）探测器：感烟探测器、感温探测器、火焰探测器 （2）手动报警装置：手动报警按钮 （3）报警控制器：区域报警、集中报警、控制中心报警 2、系统完成的主要功能 火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。同时，也可以通过手动报警按钮来完成手动报警的功能。 3、系统容易出现的问题、产生的原因、处理方法 （1）探测器误报警，探测器故障报警 原因：探测器灵敏度选择不合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等。 处理方法：根据安装环境选择适当灵敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和更换探测器。 （2）手动报警按钮报警，手动报警按钮故障报警 原因：按钮使用时间过长，参数下降或按钮人为损坏。 处理方法：定期检查，损坏的及时更换，以免影响系统运行。 （3）报警控制器故障 原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。
处理方法：用表或自身诊断程序检查机器本身，排除故障，或按（1）（2）处理方法，检查故障是否由外界引起。 （4）线路故障： 原因：绝缘层损坏，接头松动，环境湿度过大，造成绝缘下降。 处理方法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺。 二、消火栓系统 1、系统组成 消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能 消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。 3、系统容易出现的问题、产生的原因、处理方法 （1）打开消火栓阀门无水 原因：可能管道中有泄露点，使管道无水，且压力表损坏，稳压系统不起作用。 处理方法：检查泄露点，压力表，修复或安上稳压装置，使管道有水。（2）按下手动按钮，不能联动启动消防泵
消防水泵控制柜技术要 求 Document number：PBGCG-0857-BTDO-0089-PTT1998
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求： ?各类电器元件符合规范标准。 ?控制柜应满足系统的功能及控制要求。 ?控制屏应用中文和英文显示各项工作参数。 ?控制柜防护等级为IP54，为户内立式 ?柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 ?柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。 ?应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 ?设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。 ?具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。 ?控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统相关参数。 ?具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 ?具有通讯总线功能。 ?每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。 ●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消 防报警系统。 ●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系 统。 ●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 ●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 ●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责 任协调并确定无源触点信号接点的预留位置。 ●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变 送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压 泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主 泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统 提供达到设计值的足够的水量。 二、特殊功能和要求 消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态， 并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信 号。 投标人所供装置应有两种工作状态，即自检和紧急情况。 电器的一般规定 a.塑壳断路器 塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额 定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。 保护倍数10～14。 塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要 求时可设计成遥控分励脱扣器，带附件及辅助设备。 b.微型断路器 微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定 开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、 过载延时保护。
预作用装置灭火系统原理图 1.消防喷淋水泵 11.压力开关 2.稳压泵 12.水力警铃 3.水泵结合器 13.报警管路过滤器 4.稳压罐 14.报警控制球阀 5.给水信号蝶阀 15.报警试验球阀 6.隔膜阀 16.报警管路放水塞 7.报警阀(单向阀) 17.控制管路过滤器 8.出水信号蝶阀 18.控制管路(单向阀) 9.充气隔离闸阀 19.控制腔进水球阀 10.充气压力表 20.控制管路节流器21.防复位继动器 31.空压机 22.进水压力表 32.预作用充气电控柜 23.电磁阀 33.水流指示器 24.应急带锁球阀 34.闭式洒水喷头 25.控制腔压力表 35.电磁排气阀组 26.滴水阀 36.末端试水装置 27.加水隔离球阀 37.高位水箱 28.放水球阀 38.温感、烟感探测器 29.空气维护装置旁通球阀 39.消防控制中心 30.空气维护装置
预作用装置安装调试操作步骤 1.安装调试应具备的条件 1.1 阀组应已安装完毕，隔膜阀距地面高1．2米；四周留有操作空间。 1.2 管道已冲洗干净，经过水压强度试验。 1.3 电磁阀，压力开关，信号蝶阀，预作用充气电控柜，电磁排气阀组与控制中心接线完成。 1.4 预作用充气电控柜与空气维护装置中电接点压力表、低压压力开关控制器，空压机，电源接线完成。 1.5 空气维护装置中电接点压力表设定于0．03～0．05MPa，低压压力开关控制器设定于 0 .01MPa。 1.6 各阀组处已供水、供电，装置的隔膜阀组最低工作压力为0．3MPa。 2．调试操作步骤 预作用装置可以电动、远地遥控(电动和手动)、就地紧急启动。(零部件见图二) 2.1 关闭给水信号蝶阀1，关闭出水信号蝶阀6，关闭报警试验球阀3，关闭加水隔离球阀14，关闭充气闸阀25，只有开启报警隔离球阀4。 2.2 开启放水球阀15，开启加速复位球阀17，开启紧急启动带锁球阀20，启动给水泵，向系统供水，然后慢慢打开绐水信号蝶阀l，向预作用装置冲水，完全排出空气，关闭应急带锁球阀20，使装置隔膜阀自动关闭，时间可能需要几分钟，然后关闭加速复位球阀17，隔膜阀处于准备工作伺应状态。 2.3 待装置上腔上的余水排完，试测推动自动滴水阀13的推杆，推杆能伸缩流水已很小或停止，即可认定水已排尽，关闭放水球阀15。 2.4 加注底水：打开加水隔离球阀14，加水约于5升到放水阀相平时，关闭加水隔离球阀14，打开放水球阀15；排出加多的余水，然后关闭放水球阀15，就此完成加底水工作，开启出水信号蝶阀6，准备充气工作。 2.5 充气：开启充气闸阀25，打开空气维护装置进气球阀和旁通球阀，启动空压机充气，将管网充至设定压力范围内，关闭空气维护装置的旁通球阀。全开管网末端试水装置，空压机应在O．03MPa启动，气压降至于0．01MPa时，低压压力开关控制器动作，发出低压报警。关闭末端试水装置，空压机应在0．05MPa停止。 2.6 进行试验时，必须首先把出水蝶阀6关闭，进水蝶阀1开启度调至1／3，打开报警隔
消防水泵和稳压泵安装施工作业指导书 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承担。 每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。 消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时；其余吸水管仍能通过全部水量。当消防水池分成2个（格）时；应保证检修清洗任一个（格）水池时；每一组消防水泵吸水管仍能从另一个（格）水池吸水。 每台消防水泵出水管上应安装上止回阀和压力表；并直安装检查和试水用的放水阀（管径由设计定）。泵组的总出水管上还应安装止回阀和泄压阀。压力表安装应加设缓冲装置；压力表和缓冲装置之间还应安装旋塞；便于压力表的拆换和维修；压力表量程应为工作压力的2-2.5倍。 吸水管和附件的安装： （1）吸水管在安装时应使用水平尺找平；吸水喇叭口与水池底部距离由设计确定，喇叭口口径应比吸水管管径大2倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护网。防止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有向水泵方向的上扬坡度；与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气襄的弯曲、变形现象。
1、压力表 2、可调式安全泄压阀 3、总出水管 4、明杆闸阀 5、缓闭式止回阀 6、真空压力表 7、软接头 8、偏心变径管 9、吸水喇叭 10、防护网 11、固定支架 12、预埋套管 13、放水试验管 14、水 （2）吸水管上应安装明杆控制阀门，阀门安装应在水泵固定于基础上后进行；不应采用蝶阀、阀门口径应与吸水管管径相同；吸水管上的柔性接头应安装在控制阀之后。吸水管上宜安装真空压力表。安装位置直靠近水泵吸水口。阀门应用支架、支撑其重量防止下垂。 （3）吸水管安装完后；应对所有焊接口及法兰接口进行严密检查；不得有渗水和漏气现象。 （4）当消防水泵和消防水池位于独立的两个基础上，且互为刚性连接时，吸水管上应安装一段柔性连接管。 （5）吸水管与池壁预埋套管之间的间隙应用防水材料填密实；并参照标准图集中柔性防水套管有关固定进行。 消防水泵出水管及其附件安装：（在泵安装完毕后进行） （1）水泵出水管管径、管道连接形式应符合设计规定； （2）当设计无规定时，水泵出水管上应安装压力表、止回阀、闸阀及试验查用的DN65mm放水阀，放出的水宜返回水池；消防水泵泵组总出水管上还应安装压力表和安全泄压阀。试验检查用的放水间安装位置；要能保证水泵单独检查试验和操作方便。条件可能时，应安装在泵出水管止回阀与闸阀之间；不应安装在止回阀之前； （3）水泵总出管应根据需要设控制阀门，以保证其中任一条故障检修时；其余供水管仍应保证供给全部消防用水流量；止回阀应采用缓闭式的；控制应采用明杆阀门、泄压阀应采用可调式安全泄压阀； （4）水泵出水管上所安装的柔性接头的位置和数量应符合设计规定；通常应分别安装在水泵出口处及出水管架空管段上；要既能防振又要保持管道位移在允许范围之内；水泵出水管上的压力表宜带有放气的旋塞及缓冲装置；其量程应为工作压力的2-2.5倍表上应有校验标志； (5）水泵出水管及其附件应用支、吊架固定不得使管道重量承压在水泵设备上。
稳压泵 对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不 利点灭火设备所需的水压要求时，应设稳压泵。当稳压泵的控制不能实现防止频繁启动时， 应增加隔膜式气压罐； 消防增压稳压给水设备示意图 I 叶II主* 地 （一）稳压泵 稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高 扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。 1、稳压泵的工作原理 稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工 作。（1 ）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4 （稳压上限）时，稳压泵停止工作；（2 ）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，
当降到设定压力值 P3 （稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力 始终保持在P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降, 则可认为有火灾发生，管网内的消防水正在被使用。因此，当水压继续下降到设定压力值 P2 （消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。 2、 稳压泵流量的确定 消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题 自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的 计算，且不宜小于1L/S ;消防给水系统所采用报警阀压力开关等自动启动流量应根据产品 确定。 3、 稳压泵设计压力的确定 （1） 稳压泵的设计压力应满足系统自动启动和管网充满水的要求； （2） 稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于 系统设置自动启泵压力，且增加值宜为 0.07-0.1Mpa ； （3） 稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力 大于 0.15MPa ； 4、 稳压泵的供电要求 消防稳压泵的供电要求同消防泵的供电要求。 （二）气压罐 1、气压罐的工作原理 实际中，由于各种原因， 稳压泵常常频繁启动，不但泵容易损害， 而且对整个管网系统 和电网系统不利。因此， 稳压泵常与小型气压罐配合使用，当采用气压水罐时，其调节容积 应根据稳压泵启泵次数不大于 15次/h 计算确定，但有效容积不宜小于 150L 。 1%-3%
最新整理消防水泵和稳压泵安装施工作业指导书 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜具备一定技能和经验的钳工和管工共同承担。每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时；其余吸水管仍能通过全部水量。当消防水池分成2个（格）时；应保证检修清洗任一个（格）水池时；每一组消防水泵吸水管仍能从另一个（格）水池吸水。每台消防水泵出水管上应安装上回间和压力表；并直安装检查和试水用的放水阀（管径设计定）。泵组的总出水管上还应安装止回间和泄压阀。压力表安装应加设缓冲装置；压力表和缓冲装置之间还应安装旋塞；便于压力表的拆换和维修；压力表量程应为工作压力的2-2.5倍。吸水管和附件的安装：（1）吸水管在安装时应使用水平尺找平；吸水喇叭口与水池底部距离设计确定，喇叭口口径应比吸水管管径大2倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护wang。防止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有不少于川000向水泵方向的上扬坡度；与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气襄的弯曲、变形现象。1、压力表 2、可调式安全泄压阀 3、总出水管 4、明杆闸阀 5、缓闭式止回阀 6、真空压力表 7、软接头 8、偏心变径管 9、吸水喇叭10、防护wang 11、固定支架 12、预埋套管13、放水试验管14、水（2）吸水管上应安装明杆控制阀门，阀门安装应在水泵固定于基础上后进行；不应采用蝶阀、阀门口径应与吸水管管径相同；吸水管上的柔性接头应安装在控制阀之后。吸水管上宜安装真空压力表。安装位置直靠近水泵吸水口。阀门应用支架、支撑其重量防止下垂。（3）吸水管安装完
常规的自动喷林系统是，系统管路中保持定压满水，喷林头是感温动作的，如喷头动作温度为60度，当室内达到该温度是喷头喷水，系统中压力降低，联动喷林系统水泵启动，保持系统压力，满足喷水量。 正常情况下管网中有一定压力的水，当系统中报警阀上面的水压低于下面水压时（或者系统中有喷头动作，人为在放水测试时，）就会造成报警阀动作，这时压力开关动作，把报警信号传入控制中心，提示启动喷淋泵，（新安装的系统，这时压力开关信号直接进入喷淋泵控制柜）如控制柜在自动状态，这时喷淋泵就会启动。 工作温度要看设计是怎么规定的，有68°, 72°,还有93°这样的。 达到设定的温度，喷头动作，产生水流，水流指示器报告起火区域（按防火分区设置水流指示器，设置在喷淋现场），压力开关（设置在消防水泵处）工作，启动自动喷淋泵（喷淋泵可与消火栓泵合用）。 带稳压泵的消防泵系统，管网压力降低，启动稳压泵，继续降低，则启动消防泵。 消火栓系统的消火栓打开卸压，超低压力时，启动消防水泵；如时间紧急或者有其他需要直接启动消防水泵的情况，可通过启泵按钮启动消防泵。 哎，经常见到关于消火栓按钮的讨论。这里我发表一下自己的愚见 我觉得消火栓按钮应该具备直接启动消火栓泵的功能，原因很简单，一是图集上明确要求有！ 二是假设你通过主机软启动水泵（消火栓按钮报警回火灾报警控制主机，通过编程逻辑来启动水泵）万一报警主机故障或瘫痪后请问你的水泵还能通过按钮来启动吗？ 诸如此类的还有喷淋泵和压力开关的关系。有的是通过压力开关动作，反馈信号回报警主机， 然后通过编程软启动水泵，缺陷同上。 消火栓按钮直接起泵一般原理（普遍型）：消火栓按钮直接起泵一般需要3根线，24V，启 泵线，反馈线。按钮有一对常开触电，接24V和启泵线，按钮动作后触电闭合，启泵线接 到水泵控制箱里面的继电器线圈上，继而线圈动作（前提继电器自带G线），接触器动作，水泵动作。水泵动作后，从接触器上取一组闭合点接反馈线。反馈线反馈G线回按钮，点 亮起泵指示灯。有点含糊，慢慢理解 压力开关直接起泵一般原理（普遍型）：在压力开关旁边加继电器。压力开关上接两根线， 其中一根带24V的电源，压力开关动作后触电闭合另一根线传输24V电源到继电器，继而 继电器动作（前提是继电器自带G线），取一组继电器动作后闭合点反馈信号回控制中心， 取一组继电器动作后闭合点做启泵作用。有点含糊，慢慢理解
消防水泵控制柜生产厂家推荐_消防水泵控制柜防护等级虽说消防水泵的作用无可替代，但笔者和其他消防监督人员在建筑工程验收和监督检查中发现，一些业主及施工、维护管理人员并不十分重视，常疏于消防水泵的选型与设置，导致建筑的水灭火系统得了“先天性心脏病”。比如，在近期开展的建筑消防设施专项检查中就发现存在随意更换消防水泵机组造成“小马拉大车”现象，还有因为设置不当造成维修不便而不修的现象，更有甚者擅自拆除消防水泵。特大火灾的洛阳东都商厦，其灭火系统水泵即根本无法启动。这些“心脏病”的产生多缘于维护不善，选型设置不当。今天和大家分享的是消防水泵控制柜生产厂家推荐以及消防水泵控制柜防护等级，一起来看下文吧。 、施工准备(1)中标后，我方将积极与有关部门领取施工图纸及技术资料。理解设计意图、明确技术要求、掌握施工规范、了解各项工程的质量标准、贯彻施工组织设计；做好设计、施工、作业“三个交底”。同时，要对施2 工队伍认真传达、培训，以保证工程顺利进行，制定必要的措施。(2)测量人员要对设计单位提供的水准点认真复测、核实，对有疑点处及时与有关部门取得联系，确认无误后，报请监理人员批准后施工。(3)各职能部门要积极行动，组织设备进场并调试，对所需材料及配件进行筛选、抽样化验和试验，择优选用，将化验结果材质报告及产品合格证报请监理部门现场查看、批准后根据工地的组织安排、有序进行。(4)制定各种技术保障措施，对可能出现的问题要有足够的思想和组织准备，明确责任制定，确保工程质量。(5)根据施工场地的实际地形、设置料场，工棚、办公室、库房等，并注意施工现场的排水、防洪等。(6)在沟槽开挖前，要事先探明原有地下设施，以便采取措施避免损害地下原有设施。3、施工部署(1)本工程施工时我公司将选派年富力强、具有丰富的同类型工程施工经验的技术人员担任项目经理和技术负责人，组建以生产技术骨干为成员的施工项目部。(2)本工程将投入我公司先进的机械、机具设备，按计划有序进场。施工中按多班制作业、人歇机不停，以提高效率、缩短工期。(3)材料方面：
产品概述 1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。 2、具体规格有：、、、11、15、、22、30、37、45、55、75、9 3、110、132、160、187、200、220、250、280、315、400KVA等。 3、安装形式：落地式(标准配电柜) 4、备用时间：可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定 示例： KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。 KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。 注： 1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。 例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图
1、单逆变单台负载原理及接线图 说明： 当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低 于380V-15%时，KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号( 如运行信 号、远程控制、消防联动信号 )，逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达 到50HZ后保持正常运行。 手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操 作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。 2、单逆变单台负载一用一备原理图及接线图 说明： 对于单逆变单台负载一用一备原理图及接线图同1图，单逆变单台负载原理图及接线图基本一致，只是多了一 个主备转换控制，通过KM1或KM2直流接触器自动实现一用一备即可。注：应用RMS/P FEPS 时，一用一备控制 箱在本FEPS内，不需要外接控制箱。 3、双逆变单台负载一用一备原理图及接线图 说明： 当消防设施要求一用一备时，也可采用双逆变器形式，FEPS在1图的基础上增设一个逆变器和一个主备转换 开关。亦可实现双保险的一用一备功能，其它原理说明同2图一用一备接线图一致。
消防水泵和稳压泵安装 目录 一般要求 ........................................... 2 , 吸水管和附件的安装 .................................. 2 , 消防水泵出水管及其附件安装(在泵安装完毕后进行) (3) 泵基础及附件安装 .................................... 3 , 泵的清洗和装配 ...................................... 4 , 泵的安装 ........................................... 4 , 泵的找平、找正 ...................................... 5 , 泵房管道安装........................................ 5 , 水泵安装分项工程质量技术交底(1) .................... 5 , 水泵安装分项工程质量技术交底(2) (7) 一般要求 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承担。 每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。 消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时;其余吸水管仍能通过全部水量。当消防水池分成2个(格)时;应保证检修清洗任一个(格)水池时;每一组消防水泵吸水管仍能从另一个(格)水池吸水。
消防增压设备工作原理 1、利用高位消防水池(例如山顶上的高位消防水池)对消防管网增压稳压。这种系统称为常高压消防系统，但在实际工作中很少见到。 2、利用设在建筑顶层的高位消防水箱对消防管网增压稳压；按“高规”GB 50045—95的规定，当高位消防水箱提供的水压不能满足最不利点处的消防水压，则应设高位消防水箱增压装置。按我国现行“高规”GB50045—95及《建筑设计防火规范》GBl6—87的规定，对于临时高压消防给水系统均应设置高位消防水箱。 此时应注意： （1）稳压泵应能自动启停，并受控于设置在系统管道上的压力检测装置。 （2）稳压泵宜设置在系统顶部靠近高位水箱处，以降低稳压泵的额定工作压力，节约能源。（3）稳压泵组应设在旁线的管道上。 （4）对自动喷水灭火系统，稳压泵的加压点，应设在系统的水源侧。 3、利用设在水泵房内的专用稳压泵与气压罐协同工作对消防管网增压稳压，使之处于准备消防状态。 （1）当规范允许用气压罐代替高位水箱时，气压罐必须储存十分钟的消防用水量，平时不能动用，火灾时方可动用，通常称这样的气压罐为“大罐”，“大罐”只能启动稳压泵和停止稳压泵，一般不要求用它的信号去启动主泵，更不允许用它的信号去停运主泵。 （2）“小罐”是指按规范要求，配合高位水箱增压而设置的气压给水装置。该装置的气压罐仅储存火灾初期的30S的消防用水量，对消火栓给水系统，其调节容积为2支水枪30S用水量，即2×5（L/S）×30=300（L）；对自动喷水灭火系统，其调节容积为5只标准喷头30S的用水量，即5×1（L/S）×30=150（L）。 当采用“小罐”时，气压罐不但能发出启动和停止稳压泵的信号，而且还能发出启动消防主泵的信号。即设备投入正常运行后，系统水压将保持在设定的上下限（即稳压泵的启动和停机压力）之间，当管网泄露、系统压力降至设定压力下限P2时，稳压水泵自动启动，对管网进行补水稳压，以供消防供水系统保证最不利配水点的消防所需压力，当系统压力达到设定压力上限P1时稳压泵停止工作，每次压力下降时，都将重复上述的运行过程，以稳定消防管网的压力和气压罐的调节水容积。消防用水时，稳压泵持续运行阻止不住压力的下降，当系统压力降至消防主泵启动压力P3时，电控系统发出报警信号，启动消防主泵进行供水，当消防主泵运行达到额定流量和压力时，控制系统关闭稳压水泵运行。当单台消防泵运行仍阻止不住压力的下降，系统压力降至消防最低压力P4时，消防备用泵启动。

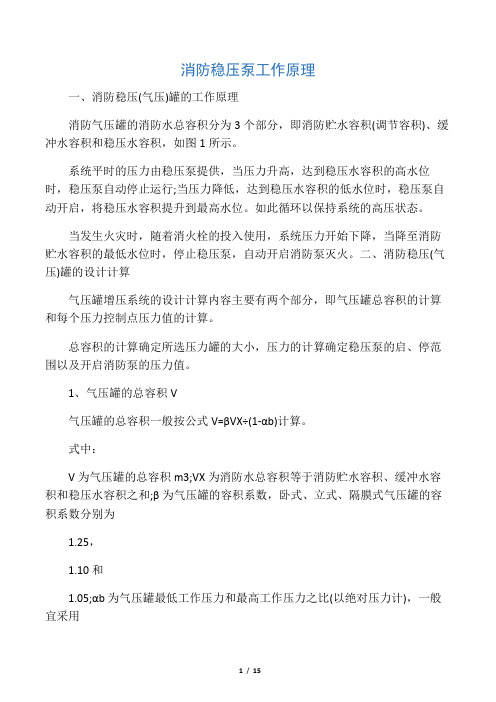

消防稳压(气压)罐的工作原理 消防稳压罐(又名:消防气压罐)用于顶层消防给水的增压也是设计常用的一种增压设施。气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。 一、消防稳压(气压)罐的工作原理 消防气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图1所示。 系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。如此循环以保持系统的高压状态。 当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。 二、消防稳压(气压)罐的设计计算 气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。 总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。 1、气压罐的总容积V 气压罐的总容积一般按公式V= βVX÷(1- αb)计算。 式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。 消防贮水总容积（VX）：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5 L/s）计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。当2个系统共用气压罐时，消防贮水总容积为300 150=450L。 缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。 2、压力控制点压力值的计算 气压罐设4个压力控制点，如图2所示。其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵；P2为最高工作压力，即启动消防泵的压力值。按下式计算：
