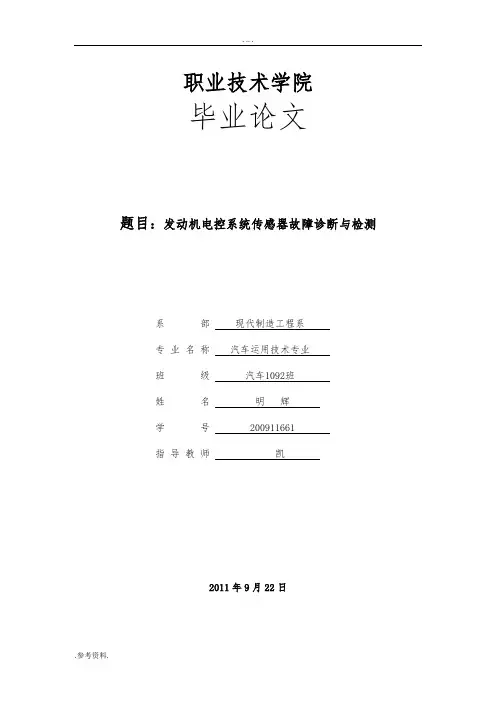

职业技术学院
毕业论文
题目：发动机电控系统传感器故障诊断与检测
系部现代制造工程系
专业名称汽车运用技术专业
班级汽车1092班
姓名明辉
学号 200911661
指导教师凯
2011年9月22日
发动机电控系统传感器故障诊断与检测
摘要
发动机电控系统传感器在汽车上的运用越显突出，对汽车的性能有着重要的影响。本文就十种常见的传感器的结构及工作原理进行了介绍与分析，并列举出一些相关的数据作为参考，对部分常见传感器故障进行了故障诊断与分析，并且介绍了一些检测方法。通过对这些传感器的结构、工作原理和故障的分析，总结出这些传感器在工作时是否需要加电、能量是如何转换的，以及寻找故障的技巧和排除方法。
关键词：发动机；电控系统;传感器; 故障诊断
The Engine Electricity Controls System to Spread the Feeling Machine Fault Diagnosis and Examination
Abstract
Author:Yang Ming-hui Tutor:Zhao Kai The engine electricity controls system to spread feeling machine to more show overhang in the usage on the autocar and have the important impact on the performance of autocar.This text carried on introduction and analysis for ten kinds of structures and operate priniple that familiarly spread a feeling machine and was juxtaposed to enumerate some related datas as references and familiarly spread a feeling machine to carry on fault diagnosis and analysis to the fraction, and introduced some examination methods.Pass vs these structures that spread a feeling machine and work the analysis of priniple and fault, tally up these spread a feeling machine in the working hours whether needs to apply electricity, energy is how to convert, and look for the skill and removal method of fault.
Keywords:Engine; The electricity controls system; Spread a feeling machine; The fault diagnoses
1前言 (1)
2传感器的结构及工作原理 (2)
2.1 空气流量传感器 (2)
2.2 进气（歧管绝对）压力传感器 (3)
2.3 节气门位置传感器 (4)
2.4 曲轴和凸轮轴位置传感器 (6)
2.5 进气温度传感器 (10)
2.6 冷却液温度传感器 (11)
2.7 氧传感器 (11)
2.8 爆燃传感器 (13)
2.9 光电式车速传感器 (14)
3发动机电控系统传感器检测方法 (16)
3.1 节气门位置传感器 (16)
3.2 进气温度传感器 (17)
3.3 冷却液温度传感器 (18)
4各类传感器的总结 (20)
5传感器故障案例分析 (21)
5.1 故障案例一桑塔纳2000GSi轿车发动机怠速不稳 (21)
5.2 故障案例二现代索纳塔汽车转速忽高忽低 (21)
5.3 故障案例三奥迪100 2.6E轿车冷车不易起动 (22)
结论 (23)
致谢 (24)
参考文献 (25)
附录1：学术论文复印件 (26)
现代汽车技术发展越来越多的部件采用电子控制。传感器有用来测定各种流体温度和压力(如进气温度、气道压力、冷却水温和燃油喷射压力等)的传感器；有用来确定各部分速度和位置的传感器(如车速、节气门开度、凸轮轴、曲轴、排气再循环阀(EGR)的位置等)；还有用于测量发动机负荷、爆震、断火及废气中含氧量的传感器；在防抱死制动系统和悬架控制装置中测定车轮转速、路面高差的传感器。这些传感器向发动机的电子控制单元(ECU)提供发动机的工作状况信息，供ECU对发动机工作状况进行精确控制，以提高发动机的动力性、降低油耗、减少废气排放和进行故障检测。它们各司其职，一旦某个传感器失灵，对应的装置工作就会不正常甚至不工作。可见，传感器在汽车上的作用是很重要的。
本文我就其中十种传感器进行了比较，对其种类、结构、及其工作原理进行了介绍与分析，还收集了几个较好的案例，比较详细、具体的介绍了故障分析方法和步骤，让读者对传感器有更深层次的理解。
电控发动机传感器． 汽车传感器 进气压力传感器：反映进气歧管内的绝对压力大小的变化，是向ECU（发动机电控单元）提供计算喷油持续时间的基准信号； 空气流量计：测量发动机吸入的空气量，提供给ECU作为喷油时间的基准信号；
节气门位置传感器：测量节气门打开的角度，提供给ECU作为断油、控制燃油/空气比、点火提前角修正的基准信号； 曲轴位置传感器：检测曲轴及发动机转速，提供给ECU作为确定点火正时及工作顺序的基准信号； 氧传感器：检测排气中的氧浓度，提供给ECU作为控制燃油/空气比在最佳值（理论值）附近的的基准信号； 进气温度传感器：检测进气温度，提供给ECU作为计算空气密度的依据； 冷却液温度传感器：检测冷却液的温度，向ECU提供发动机温度信息； 爆震传感器：安装在缸体上专门检测发动机根据信号调整点火提前ECU的爆燃状况，提供给． 角。 这些传感器主要应用在变速器、方向器、悬架和ABS上。 变速器：有车速传感器、温度传感器、轴转速传感器、压力传感器等，方向器有转角传感器、转矩传感器、液压传感器；
悬架：有车速传感器、加速度传感器、车身高度传感器、侧倾角传感器、转角传感器等； 空气流量传感器----将吸入的空气转换 成电信号送至电控单元（ECU），作为决定喷油的基本信号之一 根据测量原理不同分四种型式-----旋转翼 片式空气流量传感器（丰田PREVIA旅行车）、卡门涡游式空气流量传感器（丰田凌志 LS400轿车）、热线式空气流量传感器（日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃发动机）和热膜式 空气流量传感器B230F尔沃． 前两者为体积流量型，后两者为质量流量型。目前主要采用热线式空气流量传感器和热 膜式空气流量传感器两种。
汽车发动机维修技术毕业论文 目录 摘要 (1) 引言 (3) 第一章发动机总成大修 (4) 第一节发动机大修的条件 (4) 1.1.1 现代发动机大修送修标准 (4) 第二节发动机大修工艺 (6) 1.2.1发动机修理工艺流程 (6) 第三节发动机大修前的准备工作 (7) 1.3.1 清洗发动机外部 (7) 1.3.2 发动机从车架上的拆卸 (7) 第四节发动机总成的维修 (9) 1.4.1发动的解体 (9) 1.4.2 发动机部主要零件检查 (12) 第五节发动机大修验收标准 (22) 第二章发动机故障诊断与分析 (23) 第一节发动机故障诊断 (24) 2.1.1 故障成因 (24) 2.1.2 汽车行驶中发动机常见故障 (26) 第二节具体维修案例 (28)
2.2.1 发动机窜烧机油的故障现象 (28) 2.2.3 排除故障的措施和方法 (30) 第三章其他故障分析 (33) 第一节发动机失速故障 (33) 第二节发动机怠速不良故障 (35) 第三节加速不良故障 (38) 第四章检测与维修时的注意事项 (41) 第一节电控发动机维修要点 (41) 第二节电控燃油系统检查要点 (42) 致谢 (43) 参考文献 (44)

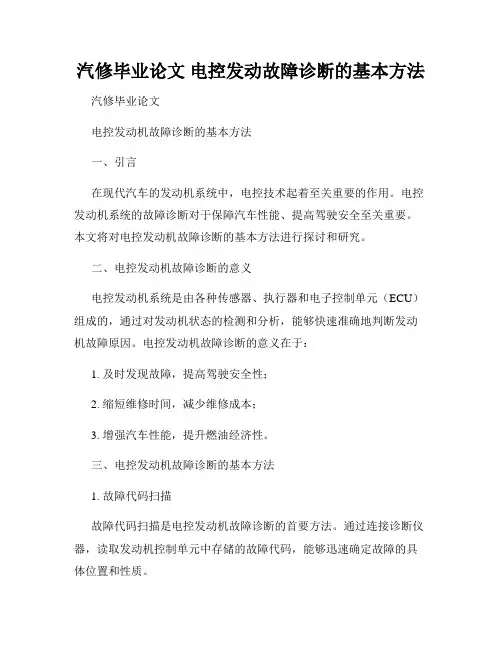

引言 随着汽车行业的发展，修车技术也在随着进步。从电子产品在汽车上的应用,到现代汽车诊断设备的使用、互联网在汽车维修资讯上的应用,以及维修管理软件在汽车维修企业发挥的作用等,处处体现现代汽车维修的高科技特征。汽车维修已不再是简单的零件修复,准确无误地诊断出故障所在,是现代汽车维修的最高境界。维修工的技术也在不断进步。但拥有一套理念的发动机大修工艺流程不是每个维修工所能做到的。它代表着精湛的修车技艺和丰富的理论知识。 因此我们不仅要熟悉传统的大修工艺和以零件修复为主的作业容还要精通跨入机电一体化、检测诊断和维修一条龙的汽车发动机维修技术。本文将从传统维修工艺以及现代维修检测两个方面简单的谈一下发动机的维修技术。 所谓的传统诊断，就是不用任何的表、设备，对车辆故障进行人工诊断的方法。在汽车维修中最常用的直接诊断方法有“看、闻、听、问、试”，这些方法在国汽车维修方面积累的经验比较丰富。高级轿车保有量虽正大幅度增加，但部分维修的仪器及检测设备尚不能监测到位，给车辆故障诊断带来很大困难，以至于造成误判。因此，充分利用成熟的维修经验也是非常必要的。虽然汽车发展机电一体化越来越多，汽车维修更多是靠专用的故障诊断仪器，但一些特殊故障仍然需要经验丰富的维修技术人员靠传统维修手段来判断故障，未来的汽车维修人员不仅仅需有外语基础，电脑常识等高科技知识，同时也应具备丰富的传统维修技术。
摘要 汽车车速传感器设计是一种智能限速装置，利用速度传感器将转变成的电压信号输送给ECU（Electronic Control Unit）,来控制速度，速度达到规定值时切断电路达到限速的目的。本文介绍了限速装置的工作原理，详细讲述了系统的组成、原理和测试方法。系统采用硬件建软件对测量过程及测量结果进行处理。与传统的限速装置相比，此限速器具有结构简单、新颖、易于实现的特点。实验证明在整个调速范围内都取得了良好的效果，系统具有良好的稳态精度及动态响应性能，同时也提高了限速装置的整体性能。 关键词 数据采集控制装置磁电式传感器
目录 摘要................................... 错误！未定义书签。前言................................................... III 1传感器的工作原理.. (1) 1.1汽车车速传感器的工作原理 (1) 1.2汽车磁电式车速传感器 (1) 1.3控制装置的工作原理 (2) 2车辆限速装置的设计 (4) 2.1控制装置系统的设计 (4) 2.2数据采集系统的设计 (5) 2.3系统总体设计 (6) 3车辆限速装置的性能测试 (8) 3.1性能指标 (8) 3.2测试方法与结果 (8) 3.3干扰问题 (9) 4汽车车速传感器装置的应用 (9) 5汽车车速传感器装置的发展趋势 (10) 结论.................................................... I 参考文献 (1)

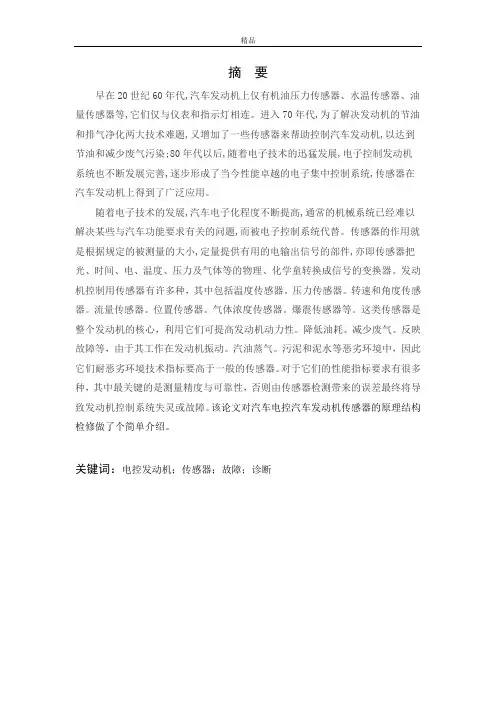

前言 随着电子技术的发展，汽车电子化程度不断提高，通常的机械系统已经难以解决某些与汽车功能要求有关的问题，而被电子控制系统代替。传感器的作用就是根据规定的被测量的大小，定量提供有用的电输出信号的部件，亦即传感器把光、时间、电、温度、压力及气体等的物理、化学量转换成信号的变换器。传感器作为汽车电控系统的关键部件，它直接影响汽车的技术性能的发挥。 近年来，汽车保有量迅速增加，车辆安全性已成为人们最关心的问题。为了保障人民生命财产安全，政府部门制定了相关的道路交通安全法规，为了满足安全法规和消费者对车辆安全性的要求，厂商采取了多方面措施来改善车辆的安全性能，其中电子技术起了很大的作用。随着现代电子技术的发展，车辆电子化的程度越来越高，车辆传感器成为汽车电子控制系统的重要组成部件，也是车辆电子技术领域研究的核心技术之一。车辆内传感器的工作环境十分恶劣，因此对传感器的要求也十分严格。这些传感器必须要经受40℃～150℃的温度变化，而且要求精度高、可靠性好、反应快、抗干扰和抗振动能力强，才能准确地实时检测车辆运行的有关状态，速度传感器是列车安全行驶的重要设备，它能否稳定工作，将直接影响到车辆的正常运行。 作为现代信息技术三大支柱之一的传感器技术,已成为21世纪人们在高新技术发展方面争夺的一个制高点。在现代汽车电子控制中，传感器广泛用于发动机控制系统、底盘控制系统、车身控制系统和导航系统中，传感器的使用数量和技术水平决定了现代车辆控制系统的性能，为汽车性能的改善提供了有力保障。传感器是汽车电子控制系统的信息源，是促进汽车高档化、电子化、自动化的关键部件，也是汽车电子技术领域研究的核心内容之一。普通汽车上大约装有10-20只传感器，高级豪华轿车则更多。传感器能及时识别外界和系统本身的变化，对温度、压力、位置、转速、体积流量等信息进行实时、准确的测量，并将信息传递给电脑进行处理，从而实现汽车各系统的电子控制。现代社会对车辆性能的要求越来越高，促使汽车传感器技术不断发展，今后汽车传感器的发展趋势是实现微型化、智能化和多功能化，开发新材料、新工艺和新型传感器。
电控发动机怠速不稳故障原因与排除方法毕业论文 电控发动机怠速不稳故障原因与排除方法1 摘要：车应用的普及是现代文明社会的一个重要标志。目前，汽车已经进入许多中国人家2 庭，拥有汽车再也不是一件难以实现的事。近年来，我国汽车驾驶者的队伍，每年以百万人3 4 的数量增加。成品油售价不断攀升，如何减低油耗成了人们最关心的问题。 5 保持汽车良好的技术状态，直接关系到行车的安全，经济和环保。发动机怠速运转时间 约占汽车使用时间的30%，怠速运转的高低影响油耗、排放、运转的稳定性等。在保证发动6 7 机排放要求且运转稳定的前提下，应尽量使发动机怠速转速保持最低，以降低油耗。怠速不 8 稳是日常用车中最常见的问题之一，如何判断和维护成了一个用车一族必须知道的内容。 9 关键词：维护怠速排除诊断 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
发动机怠速控制系统 31 1.1概述 32 怠速控制就是ECU根据传感器检测的发动机状态参数确定目标转速，计算出目标33 转速与实际转速的差值，确定控制量，驱动怠速控制装置，改变进气量，使实际34 转速接近目标转速。 35 36 37 说明模块系统、特点（CAN、可擦写）、功能、控制系统组成 38 发动机控制模块(ECU) 和许多与排放相关的部件及系统相互联系，并且监测与排放相关的部 39 件和系统是否损坏。OBD II 诊断监测系统性能，并在系统性能下降时设置故障诊断码(DTC)。 40 故障指示灯(MIL) 的工作和故障诊断码的存储取决于故障诊断码的类型。如果故障诊断码与 41 排放相关，则故障诊断码被分成A 类或B类。C 类是与排放无关的故障诊断码。 42 发动机控制模块位于发动机舱内。发动机控制模块是发动机控制系统的控制中心。发动机控 制模块控制以下部件： 43 44 ?燃油喷射系统 45 ?点火系统 46 ?排放控制系统 47 ?车载诊断系统 48 ?空调和风扇系统 ?节气门体电机系统 49 50 发动机控制模块持续监测各个传感器的信息和其他输入，并控制影响车辆性能和排放的系统。 51 发动机控制模块也对系统的各个部分执行诊断测试。发动机控制模块可以识别运行故障并通 过故障指示灯警告驾驶员。当发动机控制模块检测到故障时，发动机控制模块存储故障诊断52 53 码。通过特定故障诊断码的设置，可以识别故障部位。这有助于技术人员进行维修。 54 发动机控制模块的功能 55 发动机控制模块(ECU) 可以向各种传感器或开关提供5 伏或12 伏电压。这通过调节发动机 56 控制模块电源的电阻来实现。在某些情况下，由于电阻太小，车间中使用的普通电压表不能 57 指示精确的读数。因此，需要使用输入阻抗至少10 兆欧的数字式电压表，才能确保电压读数
电喷发动机传感器检测大全 在现代汽车上，传感器的使用越来越普遍，为了方便维修人员对发动机的检修，现将发动机上常见的十几种传感器的检测方法介绍如下。 进气歧管压力传感器 进气歧管压力传感器，是D型（速度密度型）燃油喷射系统中非常重要的传感器，其作用是将进气歧管内的压力变化转换成电压信号。控制电脑（ECU）依据该信号和发动机转速（由装在分电器内的发动机转速传感器提供的信号）来确定进入汽缸内的空气量。 1、安装部位与接线端子 由于歧管压力传感器内部有放大电路，故需要电源线、地线和信号输出线共三根导线，它们相应地在接线端子上有三个接线端，分别为电源端子（Vcc）、接地端子（E）和信号输出端子（PIM），三个端子通过导线连接器及导线与控制电脑ECU相连。 为了减少进气歧管压力传感器内部电子元器件的振动，它通常安装在车辆振动相对较小的位置上，并处于进气总管的上方，以防来自进气歧管的窜气侵入压力传感器。另外进气歧管压力传感器从下边接受进气管压力也可防止信号传感部分不受污染，因此，通过橡胶管从进气歧管靠近节气门处所采集的进气管气体，是从歧管压力传感器下端接入的。
2、单体检测 （1）外观检视 检视时，只需从进气歧管靠近节气门端找到橡胶软管，便可在汽车上找到歧管压力传感器。首先，在关闭点火锁的状态下，检查进气歧管压力传感器导线连接器的连接是否良好、橡胶软管是否脱落。然后启动发动机，查看橡胶软管有无密封不严和漏气现象。 （2）仪表测试 A、接通点火开关（ON位），用万用表的直流电压挡（DCV-20）测试接线端子Vcc与E2之间的电压值，该电压值即为ECU加在歧管压力传感器上的电源电压值，其正常值应为：4.5～5.5V之间，若该值不正确，则应检查蓄电池电压或导线间的连接情况，有时问题也可能出在控制电脑ECU上。 B、接通点火开关（ON位），并从进气歧管压力传感器上拔下真空橡胶软管，使进气歧管压力传感器的进气口与大气相通，此时测试接线端子输出电压信号（PIM与地线E2之间的电压值），其正常值为：3.3～ 3.9V之间，若输出电压过高或过低，均说明进气歧管压力传感器有故障，应予更换。 C、接通点火开关（ON位），拆下进气歧管压力传感器上的真空橡胶软管，用手持真空泵向歧管压力传感器进气口处施以不同的负压（真空度），边施压边测试接线端子输电压信号PIM与地线E2之间电压值。该电压值应随所施加负压的增长呈线性增长，否则，说明传感器内的信号检测电路有故障，应予以更换。例如皇冠3.0型轿车2JZ-GE发动机有关正常数据如下表所示： 空气流量传感器 空气流量传感器，是L型（质量流量型）电子燃油喷射发动机中最主要的传感器之一。它测试进入汽缸的空气流量是用来确定发动机基本喷油持续时间和基本点火提前角的重要参数。因此，空气流量传感器单体的故障检测与分析，对电喷发动机是至关重要的。目前，空气流量传感器的种类较多，但就其测量原理的不同，大致分为三种：叶板式、涡流式和热线式空气流量传感器。由于三种传感器的结构差异，其单体故障检测各异，现分别加以分析。 1、叶板式空气流量传感器 （1）安装部位及接线端子 叶板式空气流量传感器安装在空气滤清器和节气门体之间，以便准确测量吸入发动机的空气量。
发动机毕业设计 【篇一：汽车发动机毕业设计】 成人与继续教育学院 毕业设计（论文） 课题大众帕萨特w8型汽车发动机制 造工艺分析 专业机械设计 学历层次本科 学生姓名韩璐 学生学号指导教师姚国强 接受任务日期：年月日 完成设计（论文）日期：年月日 学生姓名：韩璐 班级： 10机械设计s1 毕业设计（论文）任务书 一、毕业设计（论文）的任务和具体要求： 摘要： 改革开放以后中国的车辆分布发生了本质的变化?车辆的社会化和 私家车的大量发展使汽车维修业走向社会化并促使汽车维修业从产 品型行业向服务型行业过渡按照市场化的要求形成了一个社会化的、资金和技术密集型的、相对独立的行业。分析我国汽车维修行业的 现状以及汽车维修行业的发展方向从而总结出日后汽车维修行业人 才所应具备的能力。而发动机是汽车最重要的组成部分,是汽车的核 心部件之一由于高负荷、高参数发动机的工况条件更加苛刻引起发 动机机件的损伤和失效从而影响发动机的可靠运行。要认识发动机，首先就要了解发动机的构成，并知道它的生产工艺、生产材料及制 造的方法。发动机是汽车的心脏，只有先了解发动机，才能更好的 驾驭汽车。 [关键词] 1、发动机的构成 2、生产过程和工艺过程 3、加工流程 及其工艺分析 【key words】：1、the consist of engine. 2、the production process and the process 3、analysis of machining processes and process 二、毕业设计（论文）说明书应包含的内容
目录 摘要…………………………………………………………………………… 2 关键词 (2) 一、w8型汽车发动机的构成-------------------------------------------------------------4 二、w8型汽车发动机的成产过程和工艺过程---------------------------------------7 三、w8型汽车发动机的加工流程及其工艺分析----------------------------------12 结束语………………………………………………………………………… 13 参考文献 (1) 5 三、毕业设计结束应提交的内容： 四、其他要求： 五、毕业设计（论文）的期限： 自年月日至年月日 指导老师 日期 毕业设计（论文）说明书 （一）毕业设计（论文）题目： 大众帕萨特w8型汽车发动机制造工艺分析 analysis of the volkswagen passat w8 automobile engine manufacturing process （二）毕业设计（论文）要解决的问题和使用的原始数据： 1、w8型汽车发动机的构成 2、w8型汽车发动机的生产过程和工艺过程 3、w8型汽车发动机的加工流程及其工艺分析 （三）毕业设计（论文）的内容： 一、w8型汽车发动机的构成 发动机是将某一种型式的能量转换为机械能的机器，其作用是将液体或气体燃烧的化学能通过燃烧后转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。
边坡监测传感器系统的硬件设计 尧春燕余清华林兴立 （暨南大学土木工程系广州510632） 摘要：本文从系统组成、工作原理及硬件设计三个方面详细介绍本创新成果——边坡监测传感器系统。 无线传感器网络WSN是随着微电子技术、计算机技术和无线通信技术的进步而兴起的一项新技术，它由部署在监测区域内大量的廉价微型传感器节点组成，通过无线通信方式形成的一个多跳的自组织网络系统，其目的是协作地感知、采集、和处理网络覆盖区域中感知对象的信息，并发送给观察者。本课题将无线传感器网络应用于边坡稳定的长期监测，可以实现一天二十四小时自动监测，从而实时获取精确的监测数据，具有自动化、智能化程度高和效率高等特点。 1、边坡监测传感器系统组成 本边坡监测传感器系统基于无线传感器网络,其主要由硬件部分和软件部分组成，硬件部分包括监测区域内的节点模块、基站模块（中继）、GPRS模块和监测中心计算机；软件部分包括单片 机控制程序和监测中心计算机中的应用程序。系统中每一部分都是模块化的，具有结构紧凑、易于维护等优点。 传感器系统组成简图
2、系统的工作原理 本监测系统主要有数据采集、数据传输、数据转换并加入数据库、数据处理五项功能。数据采集由监测区域内各节点完成，监测区域内的节点组成数据采集网络，单个节点可以是加速度传感器、土压力传感器、孔隙水压力传感器、温度传感器等及其组合，用于测量该节点各层土体中的土压力、土体位移、孔隙水压力、土体温度等数据，并将数据通过传感器内置的单片机进行初步处理，再通过埋设的电缆把数据传递给埋设在表层的无线发射装置。各节点的无线发射装置将数据汇集到监测区域的基站中，数据采集过程完成。数据传输过程则由基站将数据通过GPRS发射装置发送到无线GSM网络，经由国际互联网，传递到数据接收终端（这里采用个人计算机）。终端接收到数据后，数据采集装换软件将数据纳入数据库。数据库处理软件便可以通过长期监测建立起来的数据库调用数据，列出供人查询，更进一步，软件可以根据数据绘制出边坡位移、压力、温度等曲线，直观的将边坡的变化呈现出来，通过设定位移等参数的阀值，并设置数据自动更新，可以动态地监测边坡的变化并在数据达到阀值时发出报警。 3、传感器系统硬件设计： 3、1、传感器模块（原理参照中期成果） 加速度传感器、电阻应变式土压力传感器以及温度传感器。由于本系统主要用来监测边坡位移，因此节点设计的重点放在加速度传感器上。 本设计采用MMA7260Q高集成度三轴加速度传感器。MMA7260Q是一种低成本单芯片三轴向高灵敏度加速度传感器，基于表面微机械结构，集成信号调理电路、单极点低通滤波器和温度补偿部分，并且具有4种不同的灵敏度选择模式。滤波器截止频率已在出厂前设定，不需要外部调整。同时它包含一种睡眠模式，使其成为小型电池供电便携式设备的理想之选。MMA7260Q能在XYZ三个轴向上以极高的灵敏度读取低重力水平的坠落、倾斜、移动、放置、震动和摇摆，它是同类产品中的第一个单芯片三轴向加速器。主要具有以下特点：①XYZ：在一个设备中提供三轴向检测灵敏度。②可选灵敏度：1．5、2、4和6 g。③低功耗：500uA 。 ④睡眠模式：3uA ，是电池供电的手持电子产品的理想之选。⑤低压运行：2．2—3．6 V。⑥快速启动：lms。⑦低噪音：达到更高的分辨率、更高的精确度。 ⑧封装：16引脚6 mm×6 mm×1．45 mm方体扁平封装(QFN)。
任务一电控柴油发动机常用传感器 学习目标 知识目标 1.了解电控柴油发动机常用传感器类型、结构、工作原理； 2.能根据要求完成各个传感器检修的学习。 技能目标 1.能掌握各个传感器的检测步骤； 2.能根据实际情况，正确判断各个传感器的好坏。 素养目标 1.能够与小组其他成员进行有效的沟通与合作； 2.操作过程中能遵守安全操作规范和7S现场管理要求。 一、温度传感器 （一）温度传感器的类型 汽车使用的温度传感器有四种类型：热敏电阻式温度传感器、热敏铁氧体温度传感器、石蜡式温度传感器和双金属片式温度传感器。大多数温度传感器使用热敏电阻式温度传感器。 热敏电阻式温度传感器是用陶瓷半导体材料掺入适量氧化物，根据所需要的形状，在高温下烧结而成的温度系数很大的电阻体制成。在工作范围内，按陶瓷半导体的电阻与温度的特性关系，热敏电阻可以分成三种类型。如图6-4-1 所示 （1）负温度系数热敏电阻（NTC）,在工作范围内，其电阻值随温度的升高而减小的电阻。 （2）正温度系数热敏电阻（PTC），在工作范围内，其电阻值随温度的升高而增加的 电阻。 （3）临界温度热敏电阻（CTR），在临界温度时，其阻值发生锐变的叫做临界温度热敏电阻。
图6-4-1 热敏电阻的温度特性 （二）冷却液温度传感器的作用 冷却液温度传感器的作用是用来检测发动机的工作温度，向ECU俞入冷却液温度信号，作为燃油喷射和点火正时的修正信号。当发动机冷机工作时，ECU B 据此信号增加燃油喷射以提高操纵性能。 （三）冷却液温度传感器的安装位置 冷却液温度传感器一般安装在发动机缸体、缸盖的水套或节温器内并伸入水 套中，与冷却水接触。如图6-4-2所示 图6-4-2 冷却液温度传感器安装于发动机出水管处（四）冷却液温度传感器的工作原理 发动机冷却液温度传感器即水温传感器大多用负温度系数热敏电阻制成，它具有负温度系数。水温低时，电阻值大，水温高时，电阻值小。水温传感器的结
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。 摘要 汽车是当代必不可少的一种交能工具，汽车的发动机是汽车的核心元件。随着社会的发展趋势汽车在全球的数量将越来越多，但现实的世界储存燃料已经越来越少，有科学家推算世界燃料只能用20年。那么20年后我们用什么来维持呢？没有了汽车这个交通工具世界经济将会是怎么样的一个现像，可想而知。那么我们就要研究出更能节省能源，也能适用新能源的汽车。只有这样才能让我们的经济保持并发展。 另一方面随着社会的发展经济的强大，汽车将要普及每家每户，中国的汽车产量已排名世界第三位就是最好的一个证明。那么我们需要人们懂得这些道理，假若发动机出现了问题也能自行解决。为我们提供为便，也能节省那么的时间和能源。在汽车技术日新月异的今天，电脑控制技术已经应用到车的各个系统，各种新结构、新技术的不断涌现，使汽车维修人员面临着更大的挑战。汽车维修已从以前的那种修理工最好当，怎么拆装怎么装的状况转变成一个技术含量高、难度大的工种。现代的修理技术的特征表现为“七分诊断，三分维修”。发动机的故障的具体方法是多种多样的，关键是如何找出规律，积累经验，把感性认识上升到理性认识，再用理性认识指导维修实践。 【关键词】发动机的原理和构造发动机故障现象诊断与分析自动熄火
目录 第一章绪论.............................................................................. 错误!未定义书签。 1.1 研究课题的目的与意义.............................................. 错误!未定义书签。第二章发动机的原理和构造............................................................... 错误!未定义书签。 2.1 发动机的原理和构造...................... 错误!未定义书签。 2.1.1 曲柄连杆机构....................... 错误!未定义书签。 2.1.2 配气机构........................... 错误!未定义书签。 2.1.3 燃料供给系统....................... 错误!未定义书签。 2.1.4 润滑系统........................... 错误!未定义书签。 2.1.5 冷却系统 (4) 2.1.6 点火系统........................... 错误!未定义书签。 2.1.7 起动系统........................... 错误!未定义书签。第三章常见的故障原因.................................................................... 错误!未定义书签。 3.1 真空进气管.............................. 错误!未定义书签。 3.2 废气再循环装置的检查.................... 错误!未定义书签。 3.3 空气流量计的检测........................ 错误!未定义书签。 3.4 氧传感器的检测.......................... 错误!未定义书签。 3.5 冷却水温度传感器的检测 (10) 3.6 故障诊断的一般步骤...................... 错误!未定义书签。 3.7 故障诊断相关要点........................ 错误!未定义书签。 3.8 检验方法................................ 错误!未定义书签。第四章故障实例............................................................................ 错误!未定义书签。
传感器与检测技术试卷及答案 （（（（试卷一试卷一试卷一试卷一）））） 第一部分选择题（共24 分） 一、单项选择题（本大题共12小题，每小题2 分，共24分）在每小题列出的四个选项中只有一个选项 是符合题目要求的，请将正确选项前的字母填在题后的括号内。错选、多选和未选均无分。1．下列被测物理量适合于使用红外传感器进行测量的是（） A．压力B．力矩C．温度D．厚度 2．属于传感器动态特性指标的是（） A．重复性B．线性度C．灵敏度D．固有频率 3．按照工作原理分类，固体图象式传感器属于（） A．光电式传感器B．电容式传感器 C．压电式传感器D．磁电式传感器 4．测量范围大的电容式位移传感器的类型为（） A．变极板面积型B．变极距型 C．变介质型D．容栅型 5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片 B．两个桥臂都应当用两个工作应变片串联 C．两个桥臂应当分别用应变量变化相反的工作应变片 D．两个桥臂应当分别用应变量变化相同的工作应变片 6．影响压电式加速度传感器低频响应能力的是（） A．电缆的安装与固定方式B．电缆的长度 C．前置放大器的输出阻抗D．前置放大器的输入阻抗 7．固体半导体摄像元件CCD 是一种（） A．PN结光电二极管电路B．PNP 型晶体管集成电路 C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路 8．将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是 （） A．抑制共模噪声B．抑制差模噪声 C．克服串扰D．消除电火花干扰 9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次 采样值为0.301，则本次采样值Yn应选为（） A．0.301 B．0.303 C．0.308 D．0.315 10．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最 小输入电压信号为（） A．1.22mV B．2.44mV C．3.66mV D．4.88mV 11．周期信号的自相关函数必为（） A．周期偶函数B．非周期偶函数 C．周期奇函数D．非周期奇函数 12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）
职业技术学院 毕业论文 题目：发动机电控系统传感器故障诊断与检测 系部现代制造工程系 专业名称汽车运用技术专业 班级汽车1092班 姓名明辉 学号 200911661 指导教师凯 2011年9月22日
发动机电控系统传感器故障诊断与检测 摘要 发动机电控系统传感器在汽车上的运用越显突出，对汽车的性能有着重要的影响。本文就十种常见的传感器的结构及工作原理进行了介绍与分析，并列举出一些相关的数据作为参考，对部分常见传感器故障进行了故障诊断与分析，并且介绍了一些检测方法。通过对这些传感器的结构、工作原理和故障的分析，总结出这些传感器在工作时是否需要加电、能量是如何转换的，以及寻找故障的技巧和排除方法。 关键词：发动机；电控系统;传感器; 故障诊断
The Engine Electricity Controls System to Spread the Feeling Machine Fault Diagnosis and Examination Abstract Author:Yang Ming-hui Tutor:Zhao Kai The engine electricity controls system to spread feeling machine to more show overhang in the usage on the autocar and have the important impact on the performance of autocar.This text carried on introduction and analysis for ten kinds of structures and operate priniple that familiarly spread a feeling machine and was juxtaposed to enumerate some related datas as references and familiarly spread a feeling machine to carry on fault diagnosis and analysis to the fraction, and introduced some examination methods.Pass vs these structures that spread a feeling machine and work the analysis of priniple and fault, tally up these spread a feeling machine in the working hours whether needs to apply electricity, energy is how to convert, and look for the skill and removal method of fault.
一、发动机主要的电控系统有哪几个分别起什么作用 二、发动机要能够良好的工作，必须满足哪几个基本条件
三、写出下列各标号所代表的元件名称，并画出燃油流动方向。 A： B： C： D： E： F： G： H： I： 图示的电控发动机是型发动机，因为。 四、对照实物，在图中标出下列发动机进气系统各主要元件位置。 ①进气歧管绝对压力传感器②空气滤清器③节气门体④怠速控制阀 五、标出右图中燃油压力调节器各部位名称： 1、 2、 3、 4、 5、 6、 7、 8、 燃油压力调节器的工作原理是：发动机工作时，燃油压力调节器膜片上方承受的压力为弹簧压力和的压力之和，膜片下方承受的压力为压力，当压力相等时，膜片处于平衡位置不动。当进气管内气体压力下降时，膜片向上移动，回油阀开度增大，回油量增多，使输油管内燃油压力也下降；反之，进气管内气体压力升高时,燃油的压力也升高。油压调节器的作用： 六、查找资料 ☆小组讨论：燃油压力调节器一旦损坏可能出现什么故障现象 七、下面两图分别是顺序喷射和分组喷射的喷油器控制电路示意图，请你完成它。（注意喷油器的喷射顺序） 在各类喷油器中，按照安装位置的不同分为喷油器和喷油器。MPI 喷射系统中，喷油器一般安装在并指向。在某些车辆中，为了改善低温启动性能还增设有喷油器。按喷口形状不同。可分为喷油器和喷油器。按电阻值不同，可分为喷油器和
喷油器。其中，喷油器不能直接接蓄电池电源电压；必须串联8～10Ω的电阻，否则可能因电流过大而烧坏喷油器。 八、检测喷油器的电阻： ①拆卸前以避免拆卸插头时由于自感放电而烧毁ECU。 ②检测结果：结论： 九、下图是大众车系的燃油油泵控制电路图 图中，当发动机电门由OFF打到ON时，一般燃油泵继电器将，其作用是。 十、检测燃油压力： 小组讨论：如果检测到油压为0，如何进一步寻找故障原因 十一、动态测量进气歧管绝对压力传感器。 ☆小组讨论：你认为进气歧管压力、节气门开度、发动机转速之间有什么规律 十二、图中节气门位置传感器各接脚分别是什么 在燃油喷射控制系统中，节气门位置传感器的作用是：
汽车发动机进气系统的故障与维修毕业论文 第一章发动机电喷系统概述 1.1电喷系统综述 1.1.1电喷系统的新概念 电喷系统的实质就是一种新型的汽油供给系统。化油器利用空气流动时在节气门上方的喉管处产生负压，将浮子室的汽油连续吸出，经过雾化后输送给发动机，汽油喷施系统则是通过采用大量的传感器受各种工况，根据直接或间接检测的进气信号，经过计算机判断和处理，计算出燃烧时所需的汽油量，然后将加一定压力的汽油经喷油器喷出，供发动机使用。 1.1.2 电喷系统的优缺点 电控发动机系统取消了化油器供油系统中的喉管，喷油位置在节气门的下方或缸，有计算机控制喷油器的精准喷射量。与化油器式发动机比，电喷系统有以下优点： 1)提高了发动机的充气系数，从而提高了发动机的输出功率和扭矩。这是因为电喷系统当中没有了喉管，减少了进气压力损失；汽油喷射是在进气歧管附近，只有通过进气歧管，这样可以增加进气歧管的直径，增加进气歧管的惯性作用，提高进气效率。 2）根据发动机负荷的变化，精准控制混合气的空燃比，适应各种工况，使燃烧更充分，降低油耗，减少排气污染，而且响应速度快。 3）可均匀分配到各缸燃油，减少了爆震现象，提高了发动机工作的稳定性，同时也降低了废气排放和噪声污染。
4）提高了汽车的使用性能。在寒冷的冬季，化油器主喷油管易结冰上冻，而电喷系统没有结冰上冻现象，所以提高了冷启动性能。另外电喷系统提供的是高压供油，喷出的气雾滴较小，能与空气同时进入燃烧室混合，因而响应速度快，加速性能好。 电喷系统与传统系统相比可以使油耗降低5%-15%，废气排放量减少20%左右发动机功率提高5%-10%。电控系统无论从燃油经济性发动机动力性，还是排气和噪声等方面都具有传统系统无法比拟的优越性。电喷发动机系统的缺点就是在于价格偏高，维修要求高。 1.1.3 电喷系统的组成和工作原理 按其部件功用来看，电喷系统的组成主要有：空气供给系统（气路）、燃油供给系统（油路）和电子控制系统（电路）三大部分。 1.2空气供给系统 作用：为发动机提供清洁的空气并控制发动机的正常工作时的进气量。 组成：由空气滤清器、空气流量计、进气压力传感器、节气门体、怠速空气调整体、谐振腔、动力腔、进气歧管等。 工作原理：发动机工作时，空气经空气滤清器后，通过空气流量计（L 型）节气门体进入近期总管，在通过进气歧管分配给各缸。节气门体中设置有节气门，从而控制进入发动机的空气量，进而控制发动机的输出功率。在节气门的外部或部设有与主进气道并联的旁通带速进气通道，并由怠速控制阀控制怠速时进气量。 L型——流经怠速控制阀的空气首先经过空气流量计测量。 D型——进气歧管压力传感器测量的是进气歧管的绝对压力，流经怠速控制阀的空气也在此检测围之。怠速控制阀由ECU直接控制。 1.3 燃油供给系统 作用：向汽缸提供燃烧所需的燃油。 组成：汽油泵、汽油滤清器、压力调节器、喷油器等。
河南职业技术学院 毕业设计（论文） 题目浅谈汽车发动机冷却系统系（分院）汽车工程系 学生姓名***** 学号***** 专业名称汽车电子 指导教师**** 年月日
浅谈汽车发动机冷却系统 摘要冷却系统是发动机的重要组成部分，对发动机的动力性、经济性和可靠性有很大影响。随着发动机转速和功率的不断提高，对冷却系统的要求越来越高，因而对发动机冷却系统的设计与研究也愈来愈深入。汽车发动机的冷却系统是保持发动机正常工作的重要部件，如果发动机冷却系统的维修率很高，就会引起发动机其他部件的损坏，使发动机的整体工作能力受到影响，因此，汽车发动机冷却系统的维护与保养就显得尤为重要。 关键词：冷却系统冷却系统维护故障诊断案例分析 1 冷却系统的组成 水冷却系统一般由散热器、节温器、水泵、水道、风扇等组成。散热器负责循环水的冷却，它的水管和散热片多用铝材制成，铝制水管做成扁平形状，散热片带波纹状，注重散热性能，安装方向垂直于空气流动的方向，尽量做到风阻要小，冷却效率要高。散热器又分为横流式和垂直流动两种，空调冷凝器通常与其装在一起。 水泵和节温器 发动机是由冷却液的循环来实现的，强制冷却液循环的部件是水泵，它由曲轴皮带带动，推动冷却液在整个系统内循环。目前最先进的水泵是宝马新一代直六发动机上采用的电动水泵，它能精确的控制水泵的转速，并有效的减少了对输出功率的损耗。这些冷却液对发动机的冷却，要根据发动机的工作情况而随时调节。当发动机温度低的时候，冷却液就在发动机本身内部做小循环，当发动机温度高的时候，冷却液就在发动机—散热器之间做大循环。实现冷却液做不同循环的控制部件是节温器。可以将节温器看作一个阀门，其原理是利用可随温度伸缩的材料（石蜡或乙醚之类的材料）做开关阀门，当水温高时材料膨胀顶开阀门，冷却液进行大循环，当水温低时材料收缩关闭阀门，冷却液小循环。 空气的流动 为了提高散热器的冷却能力，在散热器后面安装风扇强制通风。以前的轿车散热器风扇是由曲轴皮带直接带动的，发动机启动它就要转，不能视发动机温度变化而变化，为了调节散热器的冷却力，要在散热器上装上活动百页窗以控制风力进入。现在已经普遍使用风扇电磁离合器或者电子风扇，当水温比较低时离合器与转轴分离，
发动机电控系统传感器与执行单元万用表检测方法
发动机电控系统万用表检测的注意事项 （1）除在测试过程中特殊指明者外，不能用指针式万用表测试电脑和传感器，应使用高阻抗数字式万用表，万用表内阻应不低于1OKΩ。 （2）首先检查保险丝、易熔线和接线端子的状况，在排除这些地方的故障后再用万用表进行检查。 （3）在测量电压时，点火开关应接通（ON），蓄电池电压应不低于11V。 （4）在用万用表检查防水型连接器时，应小心取下皮套（图 1（a）），用测试表笔插入连接器检查时不可对端子用力过大（图 1（b））。检测时，测试表笔可以从带有配线的后端插入（图 2（a）），也可以从没有配线的前端插入（图 2（b））。 （5）测量电阻时要在垂直和水平方向轻轻摇动导线，以提高准确性。 （6）检查线路断路故障时，应先脱开电脑和相应传感器的连接器，然后测量连接器相应端子间的电阻，以确定是否有断路或接触不良故障。 （7）检查线路搭铁短路故障时，应拆开线路两端的连接器，然后测量连接器被测端子与车身（搭铁）之间的电阻值。电阻值大于1MΩ为无故障。 （8）在拆卸发动机电子控制系统线路之前，应首先切断电源，即将点火开关断开（OFF），拆下蓄电池极桩上的接线。 （9）连接器上接地端子的符号因车型的不同而不同，应注意对照维修手册辨认。 （10）测量两个端子间或两条线路间的电压时，应将万用表（电压档）的两个表笔与被测量的两个端子或两根导线接触（图 3（a））。 （11）测量某个端子或某条线路的电压时，应将万用表的正表笔与被测的端子或线路接触;而将万用表的负表笔与地线接触（图 3（b））。 （12）检查端子、触点或导线等的导通性，是指检查端子、触点或导线等是否通电而没有断开，可用万用表电阻档测量其电阻值的方法进行检查（图 4）。 （13）在测量电阻或电压时，一般要将连接器拆开，这样就将连接器分成了两部分，其中一部分称为某传感器（或执行部件）连接器;另一部分称为某传感器（或执行部件）导线束连接器或导线束一侧的某传感器（或执行部件）连接器（或连接器套）。例如，拆下喷油器上的连接器后，其中一部分称为喷油器连接器，另一部分则称为喷油器导线束连接器或导线一侧的喷油器连接器。在测量时，应弄清楚是哪一部分连接器。 （14）所有传感器、继电器等装置都是和电脑连接的，而电脑又通过导线和执行部件连接，
电喷发动机传感器检测大全 日期: 2010-3-27 23:15:44浏览: 416来源: 学海网收集整理作者: 未知 在现代汽车上，传感器的使用越来越普遍，为了方便维修人员对发动机的检修，现将发动机上常见的十几种传感器的检测方法介绍如下。 进气歧管压力传感器 进气歧管压力传感器，是D型（速度密度型）燃油喷射系统中非常重要的传感器，其作用是将进气歧管内的压力变化转换成电压信号。控制电脑（ECU）依据该信号和发动机转速（由装在分电器内的发动机转速传感器提供的信号）来确定进入汽缸内的空气量。 1、安装部位与接线端子 由于歧管压力传感器内部有放大电路，故需要电源线、地线和信号输出线共三根导线，它们相应地在接线端子上有三个接线端，分别为电源端子（Vcc）、接地端子（E）和信号输出端子（PIM），三个端子通过导线连接器及导线与控制电脑ECU相连。 为了减少进气歧管压力传感器内部电子元器件的振动，它通常安装在车辆振动相对较小的位置上，并处于进气总管的上方，以防来自进气歧管的窜气侵入压力传感器。另外进气歧管压力传感器从下边接受进气管压力也可防止信号传感部分不受污染，因此，通过橡胶管从进气歧管靠近节气门处所采集的进气管气体，是从歧管压力传感器下端接入的。 2、单体检测 （1）外观检视 检视时，只需从进气歧管靠近节气门端找到橡胶软管，便可在汽车上找到歧管压力传感器。首先，在关闭点火锁的状态下，检查进气歧管压力传感器导线连接器的连接是否良好、橡胶软管是否脱落。然后启动发动机，查看橡胶软管有无密封不严和漏气现象。 （2）仪表测试 A、接通点火开关（ON位），用万用表的直流电压挡（DCV-20）测试接线端子Vcc与E2之间的电压值，该电压值即为ECU加在歧管压力传感器上的电源电压值，其正常值应为：4.5～5.5V之间，若该值不正确，则应检查蓄电池电压或导线间的连接情况，有时问题也可能出在控制电脑ECU上。 B、接通点火开关（ON位），并从进气歧管压力传感器上拔下真空橡胶软管，使进气歧管压力传感器的进气口与大气相通，此时测试接线端子输出电压信号（PIM与地线E2之间的电压值），其正常值为：3.3～3.9V之间，若输出电压过高或过低，均说明进气歧管压力传感器有故障，应予更换。 C、接通点火开关（ON位），拆下进气歧管压力传感器上的真空橡胶软管，用手持真空泵向歧管压力传感器进气口处施以不同的负压（真空度），边施压边测试接线端子输电压信号PIM与地线E2之间电压值。该电压值应随所施加负压的增长呈线性增长，否则，说明传感器内的信号检测电路有故障，应予以更换。例如皇冠3.0型轿车2JZ-GE发动机有关正常数据如下表所示：
