变压器及电能的输送
目标认知
学习目标
1．知道原线圈（初级线圈）、副线圈（次级线圈）的概念。
2．知道理想变压器的概念，记住电压与匝数的关系。
3．知道升压变压器、降压变压器概念。
4．会用及I1U1=I2U2（理想变压器无能量损失）解题。
5．知道电能输送的基本要求及电网供电的优点。
6．分析论证：为什么在电能的输送过程中要采用高压输电。
7．会计算电能输送的有关问题。
8．了解科学技术与社会的关系。
学习重点
1．理想变压器改变电流和电压的计算，即应用及I1U1=I2U2进行计算和分析。
2．理解高压输电的意义并能分析、解决有关高压输电的一些简单问题。
学习难点
1．对变压器的动态工作原理的理解。
2．远距离输电过程负载发生变化时引起各个物理量变化的动态分析，尤其是能量传递和转化的动态分析。
知识要点梳理
知识点一：变压器的构造和工作原理
要点诠释：
1．变压器的构造：（以单相变压器为例）
①闭合铁芯
用导磁性能良好的硅钢片叠合而成，用来提供原线圈共同的封闭的磁路。原线圈中电流产生的磁场认为全部通过闭合铁芯。彼此绝缘的硅钢片是用来减少涡流造成电能的损失。
②原线圈（又叫初级线圈）和副线圈（又叫次级线圈）
原副线圈大都由绝缘铜导线绕制而成，套在闭合铁芯上。有大电流的线圈铜导线的截面积要大一些。
③其它部分
大功率变压器要放在盛有绝缘油的钢筒内，并带有散热管，以便有效地将原副线圈以及铁芯中产生的焦耳热释放出去，防止温度过高烧坏变压器，同时提高线圈间的绝缘性能。
2．变压器的构造和工作原理
简而言之：变压器是根据电磁感应现象中的互感原理制成并改变交流电压和电流的。
具体说来：当原线圈中通有交变电流时就会在闭合铁芯中产生变化的磁通量，这个变化的磁通量完全穿过绕在同一铁芯上的副线圈，便在副线圈中产生出感应电动势，如果副线圈上接有负载构成闭合回路，那么副线圈中便产生了感应电流。感应电流产生的磁通量反过来影响原线圈在闭合铁芯中的磁通量，如此相互作用实现电能从原线圈转移到副线圈，同时获得所需要的电压和电流。
说明：变压器只能改变变化的电流或电压，不能改变恒定电流或电压！
知识点二：理想变压器变压、变流的规律
要点诠释：
1．实际变压器
从副线圈输出电能的功率P出=I2U2小于从原线圈输入电能的功率P入=I1U1，即P出＜P入，变压器在传输电能的过程中有电能损失。
能量损耗的原因：
①原副线圈中有电阻，当有电流通过时发热，电能转化为热。
②铁芯中不可避免的存在涡流，使输入的电能转化为热。
③原副线圈及铁芯都存在漏磁现象，有一部分磁场不通过铁芯引起感应电流。
2．理想变压器
从副线圈输出电能的功率P出=I2U2等于输入电能的功率P入=I1U1；即P出=P入或写成U1I1=U2I2。对于副线圈不只一个的情形，I1U1=I2U2+I3U3+……
说明：
①理想变压器是一个理想化模型，是实际变压器的一种简化，因为大型变压器电能传输效率都很高，忽略了很小部分的能量损失，使问题的分析讨论更加简单。
②理想变压器忽略了在原副线圈、铁芯中的电能损失，忽略了线圈和铁芯的漏磁现象。理想变压器的重要特点是：a．通过原线圈的磁通量和通过副线圈的磁通量相等，即。b．。
3．理想变压器变压、变流规律推导与讨论
（1）电动势关系
由于互感现象，没有漏磁，原、副线圈中具有相同的磁通量的变化率。如图根据法拉第电磁感应定律，原线圈中，副线圈中，所以有。
（2）电压关系
①由于不计原、副线圈的电阻，因此原线圈两端的电压U1=E1，副线圈两端的电压U2=E2，所以。无论副线圈一端是空载还是有负载，都是适用的。
②输出电压U2仅由输入电压U1和原、副线圈的匝数比共同决定，即，与负载个数、电阻大小无关。
③若变压器有两个副线圈，则有。
所以有，或。
④据知，当n2＞n1时，U2＞U1，这种变压器称为升压变压器；当n2＜n1时，U2＜U1，这种变压器称为降压变压器。
（3）功率关系
由于理想变压器，不考虑能量损失。
（4）电流关系
当只有一个副线圈时，由功率关系I1U1=I2U2得：
同理当有多个副线圈时由I1U1=I2U2+I3U3+……得：
I1n1=I2n2+I3n3+……
知识点三：变压器分类与用途
要点诠释：
1．按照变压器使用目的来分，
可分为
（1）变压：升压变压器和降压变压器
（2）变流：使输出电流变大或变小
（3）变阻抗：使输出阻抗变大或变小（此作用在高中阶段讨论较小）
2．按用途
可以分为：
（1）可调变压器：自耦变压器便是其中的一种。
（2）固定变压器：只能输出固定电压。
（3）互感器：测量高电压、大电流的变压器
分类：电压互感器（如图甲）和电流互感器（如图乙）。
①电压互感器：如图甲所示，原线圈并联在高压电路中，副线圈接电压表。互感器将高电压变为低电压，通过电压表测低电压，结合匝线比可计算出高压电压的电压值。
②电流互感器：如图乙所示，原线圈串联在待测高电流电路中，副线圈接电流表。互
感器将大电流变成小电流，通过电流表测出小电流，结合匝数比可计算出大电流电路的电流值。
知识点四：理想变压器各物理量变化的决定因素
要点诠释：
当理想变压器的原、副线圈的匝数不变时，如果变压器的负载发生变化，确定其他物理量变化时，可依据下列原则判定：
1．输入电压U1决定输出电压U2
这是因为输出电压，当U1不变时，不论负载电阻R变化与否，U2不会改变。
2．输出电流I2决定输入电流I1
在输入电压U1一定的情况下，输出电压U2也被完全确定。当负载电阻R增大时，I2减小，则I1相应减小；当负载电阻R减小时，I2增大，则I1相应增大，在使用变压器时，不能使变压器次级短路。
3．输出功率P2决定输入功率P1
理想变压器的输出功率与输入功率相等，即P2=P1，在输入电压U1一定的情况下，当负载电阻R增大时，I2减小，则变压器输出功率P2=I2U2减小，输入功率P1也将相应减小；当
负载电阻R减小时，I2增大，变压器的输出功率P2=I2U2增大，则输入功率P1也将增大。
知识点五：输电导线上的功率（电能）损失和减小损失的方法
要点诠释：
1．输送电能的基本要求
（1）可靠：电路可靠工作少有故障。
（2）保质：保证电能的质量——电压和频率稳定。
（3）经济：线路建造和运行费用低，电能损耗少。
2．输电导线上的功率损失
（1）输电导线上的功率损失
由于输电导线有电阻，在输电过程中必有一部分电能要转化成热能而损失掉，设输电导线中电流为I，输电导线的电阻为R，则输电导线上的功率损失为ΔP=I2R。
（2）减小输电导线上的功率损失的两种方法
①减少输电导线上的电阻R。
由电阻定律可知，距离一定，选用电阻率小的金属做导线，增大导线横截面积S可减小电阻。
②减小输电导线的电流
由P=UI可知，当传输功率P一定时，升高电压可以减小输电导线上的电流。
3．远距离输电——高压输电
（1）近距离输电可以采用增大导线截面积，减小电阻的方法来减少电能损失，这样可以减少使用变压器的投资，符合经济的原则。
（2）远距离输电，采用高压输电减小线路上的电流，可以减小输电导线的截面积以减少输电导线的投资，符合经济的原则。
知识点六：远距离输电的基本电路和电压损失、功率损失的计算
要点诠释：
1．远距离输电的基本电路
由于发电机本身的输出电压不可能很高，所以采用高压输电时，在发电站内需用升压变压器升压到几百千伏后再向远距离送电，到达用电区再用降压变压器降到所需的电压，基本电路如图所示：
2．输电线路上的功率损耗和电压损失
如上图所示，设电路的输电电流为I线，输送功率，则
输电线路上损失的电压：
输电线路上损失的电功率：
结论：输电电压提高到原来的n倍时，①输电线路上电压损失降低到原来的。②输电线路上电功率的损失降低到原来的。
规律方法总结
1．对变压器进行计算的几个常用关系
（1）变压规律
①（只有一个副线圈）
②（多个副线圈）
说明：
①副线圈上的电压与匝数成正比，而原线圈上的电压与匝数无关。
②绕在闭合铁芯上的每一匝线圈上的电压相等。
（2）变流规律
①（只有一个副线圈）
②（多个副线圈）
理想变压器：
2．远距离高压输电的几个基本关系（以图为例）
（1）功率关系
P1=P2，P3=P4，P2=P线+P3
（2）电压、电流关系
，，U2=U线+U3，I2=I3=I线。
（3）输出电流
。
（4）输电导线上损耗的电功率
说明：
计算输电线路上的损失功率和用户得到的功率，要弄清下列两组概念的区别和联系：
①输电电压U、线路损失电压ΔU和用户得到电压U＇
②输送功率P、线路损失功率ΔP和用户得到功率P＇
典型例题透析
类型一、理想变压器电流、电压的计算
1．如图为理想变压器，其初级线圈在交流电源上，次级线圈接有一标有“12V 100W”的灯泡，已知变压器初、次级线圈的匝数比为18∶1，那么小灯泡正常工作时，图中的电压表的读数为________V，电流表的读数为________A。
解析：由图可知，两电表的读数均为初级线圈的电压值和电流值。
由公式得，
由公式得。
答案：216
总结升华：关于变压器的计算中涉及的电流、电压都是指交流电的有效值。
变式练习
【变式】如图所示，理想变压器的原、副线圈的匝数比为n1∶n2=2∶1，A、B为完全
相同的灯泡，电源电压为U，则灯泡B两端电压为（）
A．B．2 U
C．D．
解析：设灯泡电阻为R，则原线圈电压U1=U－I1R，
副线圈电压U2=I2R，又，，n1∶n2=2∶1，
联立以上各式得，选D。
答案：D
总结升华：原线圈直接与电源相连的变压器，原线圈的电压等于电源电压，原线圈与电源之间接有用电器时，两个电压不等，应引起注意。有些学生易将电压U误认为是变压器的输入电压。
类型二、对变压器变压规律的理解
2．如图所示为一理想变压器，原线圈的输入电压U1=3300V，副线圈的输出电压U2=220V，绕过铁芯的导线所接的电压表的示数U0=2V，则：
（1）原、副线圈的匝线各是多少？
（2）当S断开时，A2的示数I2=5A，那么A1的示数是多少？
解析：
（1）根据变压比：及有
（2）由其是理想变压器有，即
。
总结升华：电压表测量的电压是一匝线圈的感应电动热，它和绕在闭合铁芯上的任一线圈上的一匝上的电压都相等。
变式练习
【变式】在例2中如果让S闭合，A2和A1的示数如何变化？
解析：由理想变压器的特点知，在只有一个副线圈中有电流时，所以I1正比于I2，当S闭合时I2变大，I1也随之变大，故A1、A2的示数都变大。
误区警示：I1、I2分别与它们线圈匝数成反比，切不可误认为I1与I2成反比。
类型三、理想变压器工作过程动态分析
3．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，开关S断开。当S接通时，以下说法中正确的是（）A．副线圈两端M、N输出电压减小B．副线圈输电线等效电阻R上的电压增大
C．通过灯泡L1的电流减小D．原线圈中的电流增大
答案：BCD
解析：当开关S闭合后，L2与L1相并联，使副线圈的负载电阻总阻值变小，此时M、N 间的输出电压不变，副线圈中的总电流I2增大，电阻R上的电压降U R=I2R亦大增，灯泡L1承受的电压减小，L1中的电流减小，故B、C正确。I2的增大，导致原线圈中的电流I1相应增大，故D正确。
题型四、远距离输电的计算
4．远距离输送交流电都采用高压输电。我国正在研究用比300 kV高得多的电压进行输电。采用高压输电的优点是（）
A．可节省输电线的铜材料 B．可根据需要调节交流电的频率
C．可减少输电线上的能量损失 D．可加快输电的速度
解析：由P=IU得，输送的电功率P一定，采用高压输电，U大则I小，输电线中的电流就小，由，在要求输电线损耗一定的情况下，就可选电阻率略大一点的材料作导线。若输电线确定，则可减少输电线上的能量损失，故A、C选项正确。交流电的频率是固定的，不需调节，输电的速度就是电磁波的传播速度，是一定的，故B、D选项不正确。
答案：A、C
变式练习
【变式】水电站给远处山村送电的输出功率是 110 kW，用 2000 V 电压输电，线路上损失的功率是×104W；如果改用20000V高压输电，线路上损失的功率是________W。
解析：用U1=2000V，U2=20000V输电时的输电电流和线路功率损失分别为
，；
，。
两者相比得
。
答案：250W
总结升华：采用不同电压输电的过程中不变的是输电线上的电阻和所要输出的功率，
改用高压输电会减少线路上的损失。若将线路上损失的功率用来计算，这是错误的，用此公式计算的时候U必须是输电线上的电压U线，而不是输电电压U。
5．有一台内阻为1Ω的发电机，供给一个学校照明用电，如图所示。升压变压器匝数为1∶4，降压变压器的匝数比为4∶1，输电线的总阻R=4Ω。全校共22个班，每班有“220V，40W”的灯6盏。若保证全部电灯正常发光，则：
（1）发电机输出功率多大？
（2）发电机电动势多大？
（3）输电效率是多少？
思路点拨：该题全面考查变压器的原理（电流比、电压比）、电功率计算和闭合电路欧姆定律等内容，题中未加特别说明，变压器即视为理想变压器。由于发电机至升压变压器及降压变压器至学校间距离较短，不必考虑这两部分输电导线上的功率损耗。发电机的电动势E=I1r+U1，一部分为内电压I1r，另一部分为发电机的路端电压U1，升压变压器副线圈电压U2的一部分降在输电线上，即I2R，其余的就是降压变压器原线圈的电压U2＇，而U3应为灯的额定电压U额，具体计算由用户向前递推即可。
解析：
（1）对降压变压器：
U2＇I2=U3I3=nP灯=22×6×40W=5280W
而，
所以
对升压变压器：
发电机输出功率
。
（2）因为U2=U2＇+I2R=880V+6×4V=904V
所以，
又因为U1I1=U2I2
所以
所以发电机电动势E=U1+I1r1=226V+24×1V=250V。
（3）输电效率。
思考：若例题中使用灯数减半且正常发光，发电机输出功率是否减半？（同理可求灯数减半时发电机输出功率为P＝2676W，故发电机输出功率不是减半，而是大于1半）
举一反三
【变式】发电机的端电压为220V，输出电功率为44kW，输电导线的电阻为Ω，如果用初、次级匝数之比为1∶10的升压变压器升压，经输电线路后，再用初、次级匝数比为10∶1的降压变压器降压供给用户。
（1）画出全过程的线路图。
（2）求用户得到的电压和功率。
（3）若不经过变压而直接送到用户，求用户得到的功率和电压。
思路点拨：该题是输电线路的分析和计算问题，结合电路结构和输电过程中的电压关系和电流关系可解此题。
解析：
（1）线路图如图所示：
（2）升压变压器次级的输出电压，
升压变压器初级输入电流，由P=U1I1得
。
升压变压器次级输电流，
输电线路上的电压损失和功率损失分别为，。
加到降压变压器初级上的输入电流和电压I3=I2=20A，U3=U2－U R=2196V。
降压变压器初级的输出电压和电流
，。
用户得到的功率P4=U4I4= kW。
（3）若不采用高压输电，线路损失电压为，
用户得到的电压，
用户得到的功率为。
PT的配置 数量和配置于主接线方式（方式改变时）有关，应能满足测量、保护、同期和自动装置的要求 1.6～220KV每组母线的三相上装设； 2.当需要监视和检测线路侧有无电压时，出线侧的一组上装设； 3.发电机出口装有三组，供测量、保护和自动电压调整装置需要。 CT的配置 与断路器有关，凡装有断路器的地方均装有，有些没有设置断路器的地方也装有（如发电机、变压器的中性点；发电机和变压器的出口）供测量、保护和控制装置需要。 对直接接地系统，一般按三相配置； 对非直接接地系统，按两相也有按三相配置； 厂用电系统 在发电厂内，照明、厂用机械用电（如泵、风机、油泵等为主要设备和辅助设备服务）及其它用电，称为厂用电。 供给厂用电的配电系统即厂用电系统。 6KV电动机和低压变压器的接引原则 容量载200KW以上的电动机采用6KV电压供电。 机、炉的同一用途的A、B两组辅机，应分别接在6KV厂用A、B段。 对于各机组在工艺上属于同一系统中的有两台以上的辅机，应接在本机同一分段厂用母线上，不得交叉接在二段母线上。 对于每台机仅有单台的辅机，可接在6KV厂用A或B段上，但应使负荷分配合理。 同一类型的全厂公用辅机，应分散接在不同机组的厂用母线上，以减少各机组厂用电系统故障对公用系统的影响。 设备不停电时的安全距离 电压等级（kV）安全距离（m） 10及以下（13.8）0.70 63（66）、110 1.50 220 3.00 在电气设备上工作，保证安全的组织措施 1.工作票制度； 2.工作许可制度； 3.工作监护制度； 4.工作间断、转移和终结制度。 在电气设备上工作，保证安全的技术措施 1.停电； 2.验电； 3.接地； 4.悬挂标示牌和装设遮栏（围栏）。 壹

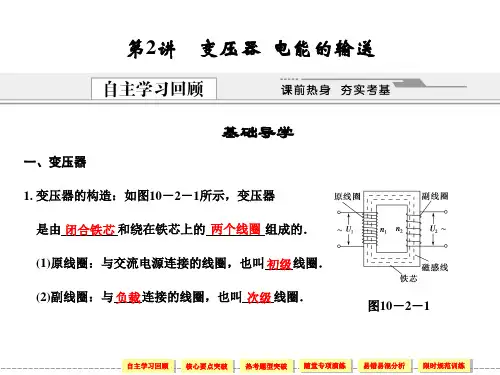

变压器 电能的输送 知识点一、 理想变压器 1．构造(如图10－2－1所示) 变压器由原线圈、副线圈和闭合铁芯组成． 2．基本关系 (1)电压关系：U1U2＝n1 n2. (2)功率关系：P 入＝P 出． (3)电流关系：①只有一个副线圈时：I1I2＝n2 n1. ②有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 知识点二、 远距离输电 1．输电过程(如图10－2－2所示) 图10－2－2 2．电压损失 (1)ΔU ＝U －U ′ (2)ΔU ＝IR 3．功率损失 (1)ΔP ＝P －P ′ (2)ΔP ＝I 2R ＝(P U )2R 4．减少输电线上电能损失的方法 (1)减小输电线的电阻R 线：由R 线＝ρL S 知，可采用加大导线的横截面积、采用电阻率小的材料做导线． (2)减小输电导线中的电流：在输电功率一定的情况下，根据P ＝UI ，要减小电流，必须提高输电电压． 1．在变电站里，经常要用交流电表监测电网上的强电流．所用的器材叫电流互感器，如下图所示中
，能正确反映其工作原理的是( ) 【解析】 电流互感器的工作目的是把大电流变为小电流，因此原线圈的匝数少、副线圈的匝数多，监测每相的电流必须将原线圈串联在火线中． 【答案】 A 2.(2012· 新 课 标 全 国 高 考)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图10－2－3所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约 为( ) A ．380 V 和5.3 A B ．380 V 和9.1 A C ．240 V 和5.3 A D ．240 V 和9.1 A 【解析】 根据理想变压器电压比关系U1U2＝n1 n2，代入数据解得副线圈两端的电压有效值U 2＝380 V ， 因理想变压器原、副线圈输入和输出的功率相等，即P 入＝P 出＝U 1I 1，解得I 1＝2×103 220 A ≈9.1 A ，选项B 正确，选项A 、C 、D 错误． 【答案】 B 3．图10－2－4是远距离输电的示意图，下列说法正确的是( ) A ．a 是升压变压器，b 是降压变压器 B ．a 是降压变压器，b 是升压变压器 C ．a 的输出电压等于b 的输入电压 D ．a 的输出电压等于输电线上损失的电压 【解析】 远距离输电先升压，再降压，选项A 正确而B 错误；由于电线有电压损失，故a 的输出电压等于b 的输入电压与损失的电压之和，选项C 、D 均错．
电动机基本知识 电动机通常简称为电机，俗称马达，在电路中用字母“M”（旧标准用“D”）表示。它的作用就是将电能转换为机械能。 1、按工作电源分类 根据工作电源的不同，电动机可分为直流电动机和交流电动机。其中交流电动机根据电源相数分为单相电动机和三相电动机。直流电动机又分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。 2、按结构和工作原理分类 电动机按结构及工作原理可分为同步电动机和异步电动机两种。同步电动机又分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机 3 种。异步电动机又分为感应电动机和交流换向器电动机两种。感应电动机又分为单相异步电动机、三相异步电动机和罩极异步电动机3 种。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机 3 种。 3、按启动与运行方式分类 电动机按启动与运行方式可分为电容启动式电动机、电容启动运转式电动机和分相式电动机。
4、按用途分类 电动机按用途可分为驱动用电动机和控制用电动机。驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、复读机、吸尘器、照相机、电吹风、电动剃须刀、电动自行车、电动玩具等）用电动机、其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。控制用电动机又分为步进电动机和伺服电动机等。 5、按转子的结构分类 电动机按转子的结构可分为笼型感应电动机（早期称为鼠笼型异步电动机）和绕线转子感应电动机（早期称为绕线型异步电动机）。 6、按运转速度分类 电动机按运转速度可分为低速电动机、高速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。调速电动机除可分为有极恒速电动机、无极恒速电动机、有极变速电动机和无极变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM 变频调速电动机和开关磁阻调速电动机。 7、按防护形式分类
变压器及电能的输送 目标认知 学习目标 1．知道原线圈（初级线圈）、副线圈（次级线圈）的概念。 2．知道理想变压器的概念，记住电压与匝数的关系。 3．知道升压变压器、降压变压器概念。 4．会用及I1U1=I2U2（理想变压器无能量损失）解题。 5．知道电能输送的基本要求及电网供电的优点。 6．分析论证：为什么在电能的输送过程中要采用高压输电。 7．会计算电能输送的有关问题。 8．了解科学技术与社会的关系。 学习重点 1．理想变压器改变电流和电压的计算，即应用及I1U1=I2U2进行计算和分析。 2．理解高压输电的意义并能分析、解决有关高压输电的一些简单问题。 学习难点 1．对变压器的动态工作原理的理解。 2．远距离输电过程负载发生变化时引起各个物理量变化的动态分析，尤其是能量传递和转化的动态分析。 知识要点梳理 知识点一：变压器的构造和工作原理 要点诠释： 1．变压器的构造：（以单相变压器为例）
①闭合铁芯 用导磁性能良好的硅钢片叠合而成，用来提供原线圈共同的封闭的磁路。原线圈中电流产生的磁场认为全部通过闭合铁芯。彼此绝缘的硅钢片是用来减少涡流造成电能的损失。 ②原线圈（又叫初级线圈）和副线圈（又叫次级线圈） 原副线圈大都由绝缘铜导线绕制而成，套在闭合铁芯上。有大电流的线圈铜导线的截面积要大一些。 ③其它部分 大功率变压器要放在盛有绝缘油的钢筒内，并带有散热管，以便有效地将原副线圈以及铁芯中产生的焦耳热释放出去，防止温度过高烧坏变压器，同时提高线圈间的绝缘性能。 2．变压器的构造和工作原理 简而言之：变压器是根据电磁感应现象中的互感原理制成并改变交流电压和电流的。 具体说来：当原线圈中通有交变电流时就会在闭合铁芯中产生变化的磁通量，这个变化的磁通量完全穿过绕在同一铁芯上的副线圈，便在副线圈中产生出感应电动势，如果副线圈上接有负载构成闭合回路，那么副线圈中便产生了感应电流。感应电流产生的磁通量反过来影响原线圈在闭合铁芯中的磁通量，如此相互作用实现电能从原线圈转移到副线圈，同时获得所需要的电压和电流。 说明：变压器只能改变变化的电流或电压，不能改变恒定电流或电压！ 知识点二：理想变压器变压、变流的规律 要点诠释： 1．实际变压器 从副线圈输出电能的功率P出=I2U2小于从原线圈输入电能的功率P入=I1U1，即P出＜P入，变压器在传输电能的过程中有电能损失。 能量损耗的原因： ①原副线圈中有电阻，当有电流通过时发热，电能转化为热。 ②铁芯中不可避免的存在涡流，使输入的电能转化为热。
EE/EI型 磁芯外形：EE型、EI型 特点及应用范围:具有适用范围广，工作频率高，工作电压范围宽，输出功率大等．广泛应用于开关电源、 计算机、电子镇流器及家用电器等。 以下仅为例示尺寸，我公司可根据客户要求进行定制。 尺寸(mm) TYPE 序号针数 A B C±0.5D±0.5 E±0.5F EE-8.3 6 8 8 6 4 2.5 8.3 V EE-10 811.510.2 8 4 2.5 10.2 V EE-131012 12.5 8.5 4 2.5 13 V EE-16-1 614.813.3 9 4 3 16 V EE-16-21015.413 10.5 4 3.2 17.1 V EEL-161028.516 12.3 4 4.3 21.9 V EE-19-1 817.616 10 4 5 19 V EE-19-21017.216.213 4 3.9 20 V EEL-191031.516 10.5 4 4 21.1 V EEL-19-11015.630 24.1 4 3.5 21 H EE-25-1 620 18.212.5 4 6.3 25.2 V EE-25-2 821.717.512.6 4 5 25.2 V EE-25-31022.225 15.4 4 5 26.1 H EEL-25 835.317.512.5 4 5 25.2 V EE-301021 29.225.2 4 5 30 H EE-401427.630.525.8 4 5 40 H EE-42/15-11233.844 35.5 4 5 42 H EE-42/15-21641.348 37.7 4 5 42 H EE-42/15-31848.732 27.5 4 5 45.1 V EE-42/20-11245 39.832.5 4 5 42 V EE-42/20-21644.250 37.8 4 5 42.2 H EE-42/20-31844.137 27.3 4 5 45.3 V EE-552050 50 45.5 4 5 55 H
第四节《变压器》教学设计一、教学思路 “变压器”的教学围绕“变压器为什么能改变电压”变压器是怎样改变电压、电流等问题为线索来展开教学过程，采用定性分析和定量相结合，理论推导和实验验证相结合的方法，先使学生理解互感现象，再通过学生探究活动，验证电压与匝数的关系，邂逅通过法拉第电磁感应定推导出电压与线圈匝数之间存在的关系。 教材分析：教材是落实课程标准、实现教学目标的重要载体，新教材的特点之一是“具有基础性、丰富性和开放性。”即学习内容是基础而丰富的，呈现形式是丰富而开放的。本节教材配有小实验，思考与讨论，简明扼要的文字说明，贴近生活的图片生动而形象，开阔眼界的科学漫步。教材对变压器原理的表述比较浅，在处理时要将这部分内容情境化，将静态知识动态化，利于学生理解透彻。? 学生分析：学生通过前面《电磁感应》整章的学习，已经对磁生电以及涡旋电流有了基本的掌握，在《交流电?》前两节的学习，对交流电的特点也比较清楚，已经基本具备了学习变压器这一节内容的必备知识。但对变压器原线圈两端的电压与原线圈产生的电动势大小关系这一知识点比较欠缺，在教学中需作出补充提示。? 二、教学目标 1、知识与技能： １）知道变压器的基本构造 ２）理解变压器的工作原理 ３）探究并应用变压器的各种规律 2、?过程与方法： １）能熟练应用控制变量法解决多变量问题 ２）进一步掌握科学探究的一般思路 3、?情感态度与价值观： １）通过实验探究，体会科学探索的过程，激发探究物理规律的兴趣 ２）通过真实操作和记录，获得团队合作精神的体验和实事求是的科学态度 三、教学重难点 教学重点：变压器工作原理及工作规律． 教学难点：（l）理解副线圈两端的电压为交变电压． （2）推导变压器原副线圈电流与匝数关系． （3）掌握公式中各物理量所表示对象的含义． 重难点的突破措施： （l）通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律． （2）通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系． （3）通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义． 四、教学媒体 变压器模型、学生电源、闭合铁芯、小灯泡、导线、多媒体等 五、教学过程 （一）知识回顾： 1、什么是互感现象？
高中物理-变压器电能的输送精讲精练知识点一、理想变压器 1．构造(如图10－2－1所示) 变压器由原线圈、副线圈和闭合铁芯组成． 2．基本关系 (1)电压关系：U1 U2＝ n1 n2. (2)功率关系：P入＝P出． (3)电流关系：①只有一个副线圈时：I1 I2＝ n2 n1. ②有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋U n I n. 知识点二、远距离输电 1．输电过程(如图10－2－2所示) 图10－2－2 2．电压损失 (1)ΔU＝U－U′(2)ΔU＝IR 3．功率损失 (1)ΔP＝P－P′(2)ΔP＝I2R＝(P U) 2R 4．减少输电线上电能损失的方法 (1)减小输电线的电阻R线：由R线＝ρL S知，可采用加大导线的横截面积、采用电阻率小的
材料做导线． (2)减小输电导线中的电流：在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压． 1．在变电站里，经常要用交流电表监测电网上的强电流．所用的器材叫电流互感器，如下图所示中，能正确反映其工作原理的是() 【解析】电流互感器的工作目的是把大电流变为小电流，因此原线圈的匝数少、副线圈的匝数多，监测每相的电流必须将原线圈串联在火线中． 【答案】 A 2.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图10－2－3所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0 kW.设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U 2和I1分别约为() A．380 V和5.3 A B．380 V和9.1 A C．240 V和5.3 A D．240 V和9.1 A 【解析】根据理想变压器电压比关系U1 U2＝ n1 n2，代入数据解得副线圈两端的电压有效值 U2＝380 V，因理想变压器原、副线圈输入和输出的功率相等，即P入＝P出＝U1I1，解得I1＝2×103 220 A≈9.1 A，选项B正确，选项A、C、D错误．
发电机部分 变压器部分 电气设备部分 水轮发电机 第一节同步发电机工作原理 同步电机的基本特点是：同步电机的转子转速n恒等于定子旋转磁场的同步转速n1，它和电网的频率f之间严格遵守下式关系： n=n1=60f/p （r/min） p为同步电机的转子磁极对数同步电机即由此得名。我国的工业频率规定为f=50Hz，而电机的磁极对数p是整数，因此，对某一台具体的同步电机而言，其转速总为一固定值，例如：皂角湾电站发电机磁极对数为6对，则其同步转速 n=60f/p=3000/6=500转/分。 同步电机和其他电机一样，从原理上讲是可逆的，它不仅可以作为发电机运行，也可以作为电动机运行。 同步发电机是同步电机的一种，是专门用于产生三相交流电能的电源装置，在现代电力行业，根据原动机不同，常见的同步发电机有水轮发电机，汽轮发电机。 同步发电机与其它电机一样，是由定子和转子两部分所组成。它的定子是将三相交流绕组嵌置于由冲好槽的硅钢片叠压而成的铁芯里，它的转子通常由磁极铁芯及励磁绕组构成。图为转子是二极时的同步电机结构原理图。 定子、转子之间有气隙。定子上有AX、BY、CZ三相绕组，相绕组
由多匝串联的绕组元件(见图（b）)连接而成，每相绕组的匝数相等，在空间上彼此相差120电角度。转子磁极上装有励磁绕组，由直流励磁电流产生磁场，其磁通由转子N极出来，经过气隙、定子铁芯、气隙，进入转子s极而构成回路，如图中虚线所示。 如果用原动机拖动同步电机的转子，以每分钟n的速度旋转，同时在转子上的励磁绕组中经过滑环（图中未画出）通入一定的直流电励磁，由于原动机的拖动，那么就会在转子上得到一个机械的旋转磁场，该磁场对定子磁场发生相对运动，根据电磁感应原理，就会在定子中感应出三相对称交流电势。由于定子绕组制造时，三相对称绕组在空间上互差120电角度，因此三相电势也在时间上相差120电角度。 如果同步发电机接上负载，就会有三相电流流过，这时，同步发电机将机械能转换为电勇。接入电网的同步发电机，在一定条件下，也可以作电动机运行，这时同步电动机便将电能转换为机械能。 第二节同步发电机基本结构 一、基本结构： 发电机本体主要是由一个不动的定子（以水轮发电机组为例包括上机架、下机架、定子铁芯、定子绕组、推力轴承、导向轴承、冷却装置等）和一个可以转动的转子（包括转子铁芯、绕组等主要部件）构成的，定子上置有三相交流绕组；转子上置有励磁绕组，当通入直流电流后，能产生磁场。定子有时也称为电枢，转子有时也称为磁极。转子的结构一般有两种基本型式，一种称为凸极式；另一种称为隐极式。 凸极式发电机从转子上看，有着明显的磁极，如图（a）所示。当通有直流励磁电流后，每个磁极就出现一定的极性，相邻磁极交替出现南极S和北极N。凸极式转子短而粗，适用于转速较低的机组，如水轮发电机组，风能发电机组等； 转子结构型式图(a) 凸极式（四极）；（b）隐极式（两极） 隐极式发电机从转子上看，没有凸出的磁极，如图3-1-2（b）所示。但通入励磁电流后，沿转子圆周也会交替出现南极和北极的极性。隐极式转子细而长，适用于转速较高的机组，如汽轮发电机组。 二、水轮发电机 通常小容量水轮发电机常布置为卧式安装，而大容量水轮发电机，
变压器输出功率和磁芯尺寸的关系 要使变压器输出更大的功率，我们希望在电压一定的情况下，圈数要尽可能的少、导 线尽可能的粗。这样才有利于提供较大的电流，输出更大的功率。前者需要较大的磁芯截 面积，后者要求较大的磁芯窗口面积。因此要获得较大的输出功率磁芯尺寸必须够大才行。变压器初级绕组的圈数可用下式来算： N = k *10^5 * U /(f *Ae* Bmax ) k 为最大导通时间与周期之比，通常取k=0.4； U 是初级绕组输入电压（V），（近似等于直流输入电压)； f 是变压器的工作频率（KHZ）； Ae 是磁芯的截面积（cm2）； Bmax 是允许的磁通密度最大变化幅度（G）。 因此，在一定电压下，增大截面积Ae、提高工作频率f和选择更大的峰值磁通密度Bmax，都有利于减少圈数，提高输出功率。但是，磁芯的损耗（铁损）是按Bmax的 2.7次幂和f的1.7次幂呈指数增长的，Bmax还受磁芯饱和的限制。因此，提高工作频 率f和选择更大的峰值磁通密度Bmax都是有限度的。大多数适合做开关电源的铁氧体磁 芯频率通常限制在10-50KHZ以内，Bmax限制在2000G（高斯）以内，一般取 Bmax=1600G较为合适。因此，功率主要靠磁芯截面积Ae、其次靠工作频率f控制。 但必须明确的是，这种控制关系是间接的而不是直接的，Ae加大和f提高只是表示 对同样的电压，允许绕的圈数更少，只有实际把圈数减少了才能提高功率。如果在同样材 料的一个大磁芯和一个小磁芯上，用一样的导线绕同样的圈数，对同样的输入电压输出功 率是基本相同的。同样，如果一个做好的变压器，仅仅靠改变工作频率，也是不会使输出 功率提高的。 联想到楼主的问题，因为变压器已经做好，所以我建议提高输入电压来提高功率；如 果从变压器入手的话，可以尝试把导线适当加粗，同时把频率提高一些，以允许圈数能有 所减少，这样就可加大输出功率。 导线加粗受到磁芯窗口面积Ac限制。用截面积为Ad的导线绕N圈，占用的窗口面 积为： Awc = N *Ad = k * 10^5 * U *Ad / (f *Ae* Bmax )
干式变压器； 例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。 １０的意示是设计序号，也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。 １０ＫＶ的意思是一次额定电压， ０．４ＫＶ意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 （１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。 （２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。 （３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。 （４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。 （５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。 （７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。 （９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）； 防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）； 低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）； 油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。不对的地方请各位专家朋友指正。 变压器型号
平面变压器的应用 1 概述 目前，电力电子技术的应用十分广泛。如：航空航天电源，舰载电源，雷达电源，通讯电源，电动机车-汽车电源，计算机-集成芯片电源，高频加热-照明电源，变频器，逆变器和各种AC/DC，DC/DC变换器等。而且应用的水平和对电源性能提出的要求不断提高。比如：高频开关电源的功率密度要求越来越高，成为当前主要研究课题。 功率磁性元件是所有电力电子装置中必不可少的关键器件，其体积和重量一般占到整个电路的20%到30%，磁性元件的损耗占到总损耗的30%左右，且磁性元件的各项参数对电路的性能影响很大。从目前看来，磁性元件无论在研究上，还是在应用上都已成为电力电子际踅 徊椒⒄沟钠烤保 谀持殖潭壬现苯佑跋炝说缌Φ缱蛹际醯姆⒄埂Ｒ虼耍 愿咂担 吖β拭芏群吞厥馔庑谓峁沟拇判栽 难芯浚 ⑹鞘 种匾 摹１热纾捍判栽 钠矫* 旌霞 苫 取? 目前来看，以铁氧体为磁芯的平面变压器体积小，功率密度大，将在较大功率的模块电源中发挥主要作用，成为主流产品，可在电力电子技术的领域大力推广和广泛应用，在某种程度上可以推动电力电子技术的发展。 2 平面变压器的优势 平面变压器与常规变压器相比，磁芯尺寸大幅度缩小，特别是高度缩小最大。这一特色对电源设备中在空间受到严格限制的场合下具有相当大的吸引力，从而可成为许多电源设备中首选的磁性元件。平面变压器结构上的优势，也为它的电气特性带来了许多优点：功率密度高，效率高，漏感低，散热性好，成本低等。详见下表：
3 制造方式 1、线绕式平面变压器：这种绕组方式与常规变压器的绕制方式一样，适合于高频，高压变压器的制造。 2、铜箔式平面变压器:这种方式是用铜箔作绕组，折叠成多层线圈。适合于制造低压，大电流的变压器。 3、多层印制板式平面变压器:这种方式是用印制板的制造工艺，在多层板上形成螺旋式的线圈。适合于制造中，小功率的变压器。 以上三种形式的平面变压器，在现有的机械设备、生产规模和工艺水平下，能很方便地制造出来。所以，大力推广平面变压器的开发和应用，具有特别的实际意义。 4、多元化的开发与应用 1、并联组合形式：因平面变压器铁芯扁平，所以很容易用两个，四个或八个铁芯合成来实
变压器纵差保护与发电机纵差保护的区别 变压器内部电气故障主要是：各侧绕组的匝间短路、中性点直接接地侧绕组的单相短路、内部引线和套管故障、各侧绕组相间短路。 发电机内部短路故障为：定子绕组不同相之间的相间短路、同相不同分支之间和同相同分支之间的匝间短路，兼顾定子绕组开焊故障，但不包括各种接地故障。 变压器纵差保护与发电机纵差保护一样，也可采用比率制动方式或标积制动方式达到外部短路不误动和内部短路灵敏动作的目的。 纵联差动保护（比率制动式纵差保护）是比较被保护设备各引出端电气量（例如电流）大小和相位的一种保护。 变压器纵差保护与发电机纵差保护的区别如下： 1、变压器各侧额定电压和额定电流各不相等，因此各侧电流互感器的型号一定不同，而且各侧三相接线方式不尽相同，所以各侧相电流的相位有也可能不一致，将使外部短路时不平衡电流增大，所以变压器纵差保护的最大系数比发电机的大，灵敏度相对来说要比较低。 2、变压器绕组常有调压分接头，有的还要求带负荷调节，使变压器纵差保护已调整平衡的二次电流又被破坏，不平衡电流增大，这样将使变压器纵差保护的最小动作电流和制动系数都要相应加大。 3、对于定子绕组的匝间短路，发电机纵差保护完全没有作用。变压器各侧绕组的匝间短路，通过变压器铁芯磁路的耦合，改变了各侧电流的大小和相位，使变压器纵差保护对匝间短路有作用。 4、无论变压器绕组还是发电机定子绕组的开焊故障，它们的完全纵差保护均不能起到保护作用而动作，但变压器还可以依靠瓦斯保护或压力保护。 5、变压器纵差保护范围除包括各侧绕组外，还包含变压器的铁心，即变压器纵差保护区内不仅有电路还有磁路，明显违反了纵差保护的理论基础（基尔霍夫电流定律）。而发电机的纵差保护对象内只有电路的联系，在没有故障时，不管外部发生什么故障，各相电流的矢量和总为零。 发电机纵差保护的工作原理是怎样的？ 发电机纵差保护是根据差流法的原理来装设的。其原理接线图如下： 在发电机中性点侧与靠近发电机出口断路器QF处，装设性能、型号相同的两组电流互感器TA1、TA2，来比较定子绕组首尾端的电流值和相位，两组电流互感器，按环流法连接，差流回路接入电流继电器Ⅰ-Ⅰ. 在正常时，中性点与出口侧的电流数值和相位都相同，差流回路没有电流，继电器Ⅰ-Ⅰ不会动作。 在保护范围外发生短路故障，与正常运行时相似，差流回路也没有电流，保护也不会动。在保护范围内发生故障，流经电流继电器Ⅰ-Ⅰ的电流，为TA1、TA2电流互感器二次电流之差，继电器Ⅰ-Ⅰ启动，保护装置将动作。这就是发电机纵差保护的基本工作原理。 纵差保护2 变压器纵差保护是利用比较变压器两侧电流的幅值和相位的原理构成的。把变压器两侧的电流互感器按差接法接线，在正常运行和外部故障时，流入继电器的电流为两侧电流之差，其值接近为零，继电器不动作；在内部故障时，流入继电器的电流为两侧电流之和，其值为短路电流，继电器动作。 由此可见，变压器两侧电流互感器的接线正确与否，直接影响到纵差保护的动作可靠性。将
第一部分三相异步电动机的基本知识 一、三相异步电动机概述： 作电动机运行的三相异步电机。三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。 1、什么叫电动机？ 将电能转变为机械能的电机。通常电动机的作功部分作旋转运动，这种电动机称为旋转电动机；也有作直线运动的，称为直线电动机。电动机能提供的功率范围很大，从毫瓦级到万千瓦级。电动机的使用和控制非常方便，具有自起动、加速、制动、反转、掣住等能力，能满足各种运行要求；电动机的工作效率较高，又没有烟尘、气味，不污染环境，噪声也较小。由于它的一系列优点，所以在工农业生产、交通运输、国防、商业及家用电器、医疗电器设备等各方面广泛应用。 各种电动机中应用最广的是交流异步电动机（又称感应电动机）。它使用方便、运行可靠、价格低廉、结构牢固，但功率因数较低，调速也较困难。大容量低转速的动力机常用同步电动机（见同步电机）。同步电动机不但功率因数高，而且其转速与负载大小无关，只决定于电网频率。工作较稳定。在要求宽范围调速的场合多用直流电动机。但它有换向器，结构复杂，价格昂贵，维护困难，不适于恶劣环境。20世纪70年代以后，随着电力电子技术的发展，交流电动机的调速技术渐趋成熟，设备价格日益降低，已开始得到应用。 电动机在规定工作制式（连续式、短时运行制、断续周期运行制）下所能承担而不至引起电机过热的最大输出机械功率称为它的额定功率，使用时需注意铭牌上的规定。 电动机运行时需注意使其负载的特性与电机的特性相匹配，避免出现飞车或停转。电动机的调速方法很多，能适应不同生产机械速度变化的要求。一般电动机调速时其输出功率会随转速而变化。从能量消耗的角度看，调速大致可分两种：⑴、保持输入功率不变。通过改变调速装置的能量消耗，调节输出功率以调节电动机的转速。 ⑵、控制电动机输入功率以调节电动机的转速。 2、什么是异步电机？ 利用气隙旋转磁场与转子绕组中的感应电流相互作用产生电磁转矩，从而实现能量转换的交流电机。主要作电动机用。异步电机的转子实际转速总是低于（作电动机运行）或高于（作发电机运行）旋转磁场的转速，两者始终存在一定差异，故称异步。异步是这种电机产生电磁转矩的必要条件。由于转子绕组电流是感应而生的，所以异步电机也称为感应电机。如果旋转磁场和转子的转速分别为n s和n，则异步电机的转差率s为 它代表转子导体与旋转磁场之间的相对运动速度。在电源电压和频率一定的条件下，转子导体中的电动势、电流及异步电机的运行状态都由转差率决定。 当转差率s不同时，异步电机有3种不同的运行状态： 0＜s≤1，n S＞n≥0 电动机运行
变压器电能的输送 1. (多选)如图所示，理想变压器的原线圈接在u＝2202sin100 πt(V)的交流电源上，副线圈接有阻值为44 Ω的负载电阻R，该变压器的原、副线圈的匝数比为：1，图中电流表、电压表均为理想电表，则( ) A．电流表的示数为0.20 A B．电压表的示数为44 2 V C．原线圈的输入功率为44 W D．副线圈输出交流电的频率为10 Hz 答案：AC 解析：由题可知，原线圈两端电压有效值为220 V，由理想变压器变压规律可知，副线圈两端电压即电压表示数为44 V，B项错误；由欧姆定律可知，通过负载电阻R的电流的有效值为1 A，根据理想变压器变流规律可知，原线圈中电流即电流表示数为0.20 A，A项正确；原线圈输入功率P＝U1I1＝44 W，C项正确；由交流电源电压表达式可知，交流电的频率为50 Hz，而理想变压器不改变交流电的频率，D项错误． 2．在远距离输电时，在输送的电功率和输电线电阻都保持不变的条件下，输电的电压为U1时，输电线上损失的功率为P1；输电的电压为U2时，输电线上损失的功率为P2.则：U2为( ) A.P2 P1 B. P1 P2 C. P2 P1 D. P1 P2 答案：A 解析：输送的功率一定，由P＝UI知，I＝P U ，则P损＝I2R＝ P2 U2 R，知输电线上损失的电功 率与电压的平方成反比，则U1 U2 ＝ P2 P1 ，A正确，B、C、D错误． 3. 普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab，cd一侧线圈的匝数较多，工作时电流为Icd，为了使电流表能正常工作，则( ) A．ab接MN、cd接PQ，Iab
变压器型号及含义
例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。 １０的意示是设计序号，也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。 １０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 （１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。
目录 目录_________________________________________________________________________ 1摘要_____________________________________________________________________ 2 一、变压器的基本结构 ________________________________________________________ 3 二、变压器的工作原理________________________________________________________ 4 1.电压变换_______________________________________________________________ 4 2.电流变换_______________________________________________________________ 5 三、设计内容________________________________________________________________ 5 1、额定容量的确定 _______________________________________________________ 5 2、铁心尺寸的选定_______________________________________________________ 6 3、计算绕组线圈匝数______________________________________________________ 8 4、计算各绕组导线的直径并选择导线________________________________________ 9 5、计算绕组的总尺寸，核算铁芯窗口的面积_________________________________ 10四设计实例________________________________________________________________ 11 4.1 设计要求 ____________________________________________________________ 11 4.2计算变压器参数_______________________________________________________ 12五总结_____________________________________________________________________ 15参考文献____________________________________________________________________ 15附录
发电机变压器组高压断路器失灵保护分析(最新版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0207
发电机变压器组高压断路器失灵保护分析 (最新版) 近年来，多次发生由于发电机变压器组高压侧断路器一相拉不开，高压侧单相电流通过变压器耦合使发电机非全相运行，在发电机回路产生较大的负序电流，造成发电机转子严重烧坏的事故。为此，不管发电厂电气主接线采用哪种形式，也不管发电机变压器组高压断路器采用哪种类型，根据DL400-91《继电保护和安全自动装置技术规程》的要求，按照发电机变压器组保护双重化和近后备保护配置原则，在大型单元机组发电机变压器组保护中均配置了失灵保护。当发电机变压器组高压侧断路器非全相运行时，失灵保护动作，跳开母联(或分段)断路器及发电机变压器组高压侧断路器所连接母线上的所有元件或与之相关的元件，保护发电机的安全。
1发电机变压器组失灵保护存在的问题 1.1失灵保护的复合电压闭锁问题 早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。后经改造，在失灵保护回路加装了复合电压闭锁，但是随着机组单机容量的增大，负序电流对发电机转子的危害加剧，要求在发电机变压器组高压侧断路器非全相运行时，尽快解除复合电压闭锁，并且解除发电机变压器组失灵保护复合电压闭锁的逻辑关系要求。此项要求在新式的微机失灵保护装置中可以很容易满足，但在早期的失灵保护中很难满足，而对早期失灵保护的改造也确非易事。 1.2失灵保护装置启动判据及逻辑关系问题 早期的失灵保护装置启动判据是“断路器保护动作”和“相电流”组成的“与逻辑”，动作是经过一定延时后(时限大于断路器的跳闸时间与保护装置的返回时间之和再加裕度时间)，以较短时间跳开母联(或分段)断路器，再经一时限跳开所连接母线上的所有有源元件或跳开与之相关的元件，而按照《“防止电力生产重大事故的25项重点要求”继电保护实施细则》(简称《继电保护细则》)的要求，

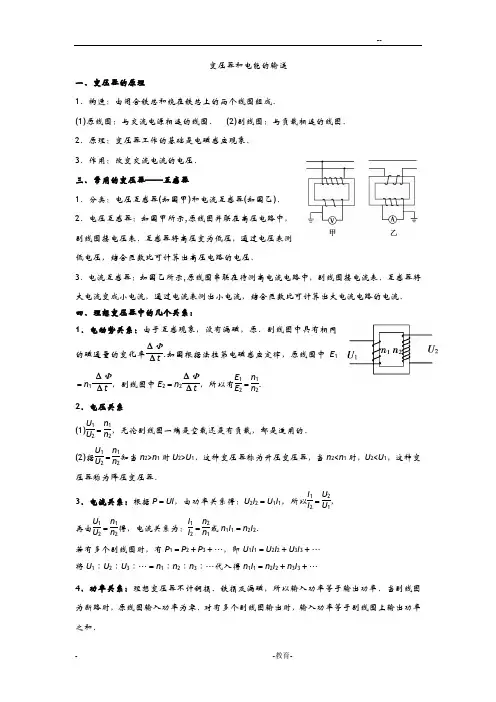

变压器和电能的输送 一、变压器的原理 1．构造：由闭合铁芯和绕在铁芯上的两个线圈组成． (1)原线圈：与交流电源相连的线圈． (2)副线圈：与负载相连的线圈． 2．原理：变压器工作的基础是电磁感应现象． 3．作用：改变交流电流的电压． 三、常用的变压器——互感器 1．分类：电压互感器(如图甲)和电流互感器(如图乙)． 2．电压互感器：如图甲所示,原线圈并联在高压电路中，副线圈接电压表．互感器将高压变为低压，通过电压表测低电压，结合匝数比可计算出高压电路的电压． 3．电流互感器：如图乙所示,原线圈串联在待测高电流电路中，副线圈接电流表．互感器将大电流变成小电流，通过电流表测出小电流，结合匝数比可计算出大电流电路的电流． 四、理想变压器中的几个关系： 1．电动势关系：由于互感现象，没有漏磁，原、副线圈中具有相同的磁通量的变化率 ΔΦ Δt .如图根据法拉第电磁感应定律，原线圈中E 1 ＝n 1 ΔΦΔt ，副线圈中E 2＝n 2ΔΦΔt ，所以有E 1E 2＝n 1 n 2. 2．电压关系 (1)U 1U 2＝n 1n 2 ，无论副线圈一端是空载还是有负载，都是适用的． (2)据U 1U 2＝n 1n 2 知当n 2>n 1时U 2>U 1，这种变压器称为升压变压器，当n 2 应用领域： ?逆变焊机电源 ?通讯电源 ?高频感应加热电源 ? UPS电源 ?激光电源 ?电解电镀电源 性能特点： ?高饱和磁感应强度----有效缩小变压器体积 ?高导磁率、低矫顽力-提高变压器效率、减小激磁功率、降低铜损 ?低损耗-降低变压器的温升 ?优良的温度稳定性-可在-55~130℃长期工作 铁基纳米晶铁芯与铁氧体铁芯基本磁性能对比 纳米晶铁芯铁氧体铁芯 基本参数 饱和磁感强度Bs 1.25T 0.5 剩余磁感Br（20KHz） <0.20 0.2 铁损（20KHz/0.2T）（W/Kg） <3.4 7.5 铁损（20KHz/0.5T）（W/Kg） <30 — 铁损（50KHz/0.3T）（W/Kg） <40 — 磁导率（20KHz）（Gs/Oe） >20,000 2,000 矫顽力Hc(A/m) <1.60 6 饱和磁致伸缩系数（×10－6） <2 4 电阻率(μΩ.cm) 80 106 居里温度(℃) 560 <200 铁芯叠片系数 >0.70 — 纳米晶主变铁芯一代产品 安泰非晶生产的第一代逆变主变压器铁芯,带材厚度30μm，适合20KHz条件下工作。磁芯设计最大功率=重量最小值x10 产品规格 铁芯尺寸保护盒尺寸 有效截面 积 磁路长 度 重量最小 值 建议适用焊机 电流 od(mm) id (mm) ht(mm) OD (mm) ID (mm) HT (mm) (cm2) (cm) （g）（A） ONL-503220 50 32 20 53 28 23 1.35 12.8 125 120, 140, 160 ONL-644020 64 40 20 66 37 23 1.68 16.3 200 160, 180 ONL-704020 70 40 20 73 38 24 2.16 17.3 270 180, 200 ONL-704025 70 40 25 72 37 28 2.63 17.3 330 180, 200 ONL-755025 * 75 50 25 77 47 28 2.19 19.6 310 180, 200 ONL-805020 80 50 20 82 46 23 2.1 20.4 300 160, 180, 200 ONL-805 025 80 50 25 85 44 30 2.63 20.4 390 200, 250, 300 ONL-1006020 100 60 20 105 56 23 2.8 25.1 510 315, 350, 400 ONL-1056030 105 60 30 110 56 35 5.06 25.9 945 315, 350, 400 ONL-1206030 120 60 30 125 57 35 6.3 28.3 1280 400, 500, 630 ONL-1206040 * 120 60 40 125 57 45 8.4 28.3 1710 500, 630 ONL-1207020 120 70 20 125 67 25 3.5 29.8 750 350, 400, 500 ONL-1207025 120 70 25 125 67 30 4.38 29.8 940 315, 350, 400 ONL-1207030 120 70 30 125 67 35 5.25 29.8 1130 500, 630, 800 ONL-1207040 * 120 70 40 125 67 45 7 29.8 1500 500, 630, 800, ONL-1308040 130 80 40 136 76 45 7 33 1660 500, 630, 800 ONL-17011050 * 170 110 5 0 176 104 56 10.5 43.96 3320 1000, 1250, 1600 注：可以根据用户要求提供其它规格的铁芯。 纳米晶主变铁芯二代产品 相比一代逆变主变压器铁芯，二代铁芯减小了发热量，在同等工作条件可以选择更加小型化的铁芯，满足焊机行业轻量化、小型化的发展要求。变压器设计
