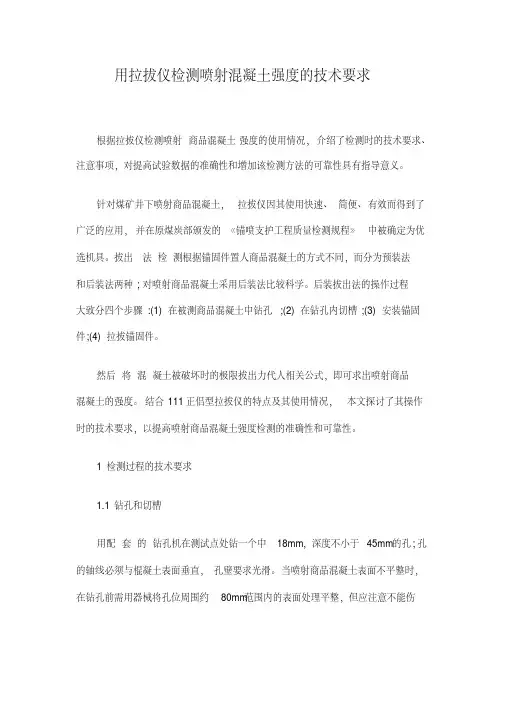

用拉拔仪检测喷射混凝土强度的技术要求
根据拉拔仪检测喷射商品混凝土强度的使用情况，介绍了检测时的技术要求、注意事项，对提高试验数据的准确性和增加该检测方法的可靠性具有指导意义。
针对煤矿井下喷射商品混凝土，拉拔仪因其使用快速、简便、有效而得到了广泛的应用，并在原煤炭部颁发的《锚喷支护工程质量检测规程》中被确定为优选机具。拔出法检测根据锚固件置人商品混凝土的方式不同，而分为预装法和后装法两种;对喷射商品混凝土采用后装法比较科学。后装拔出法的操作过程大致分四个步骤:(1)在被测商品混凝土中钻孔;(2)在钻孔内切槽;(3)安装锚固件;(4)拉拔锚固件。
然后将混凝土被破坏时的极限拔出力代人相关公式，即可求出喷射商品混凝土的强度。结合111正侣型拉拔仪的特点及其使用情况，本文探讨了其操作时的技术要求，以提高喷射商品混凝土强度检测的准确性和可靠性。
1 检测过程的技术要求
1.1钻孔和切槽
用配套的钻孔机在测试点处钻一个中18mm ，深度不小于45mm 的孔;孔的轴线必须与棍凝土表面垂直，孔壁要求光滑。当喷射商品混凝土表面不平整时，在钻孔前需用器械将孔位周围约80mm范围内的表面处理平整，但应注意不能伤
及商品混凝土。在孔内离商品混凝土表面25mm处，用切槽机切出一环形沟槽，孔和槽的尺寸要符合要求。另外，对检测点的选取要求等方面，也有具体的规定。
1.2 安装扩拔器(锚固件)
用小锤将胀簧式扩拔器轻轻敲人上述钻孔中，然后把胀杆慢慢打人胀簧式扩拔器的空腔中，使扩拔器顶端扩张并嵌人环形沟槽;将拉杆一端旋人胀簧扩拔器，另一端通过联接板与拉拔试验仪连接。在上述操作中同样要求动作要轻、慢，不能伤及商品混凝土。
1.3拉拔扩拔器(锚固件)
调节可调式承力环的高度，使拉拔仪的加载器通过承力环均匀地压紧在棍凝土表面;同时，承力环应与扩拔器处于同一轴线。然后，来回扳动手压泵手柄，对扩拔器施加拔出力，应保证施加的拔出力缓慢、均匀、连续的增长。拔出试验进行到承力环内的商品混凝土刚开始破坏，表头读数不再增加为止;记录极限拔出力读数，然后回油卸载，退出扩拔器。
1.4 检查商品混凝土破损情况
拔出试验后，要检查测试点商品混凝土的破损情况;拔出力施加合适时，商品混凝土破损极小，只在承力环内的商品混凝土表面出现环形凸痕，进一步施力拔出后商品混凝土内部呈基本规则的锥形破坏面。
1.5 喷射商品混凝土杭压强度的计算
喷射混凝土质量检测方法 （一）抗压强度试验 1．检查试块的制作方法 （1）喷大板切割法 在施工的同时，将混凝土喷射在45cmx35cmxl2cm（可制成6块）或45cmx20cmx12cm（可制成3块）的模型内，在混凝土达到一定强度后，加工成10cmx10cmx10cm的立方体试块，在标准条件下养护至28d进行试验（精确到0.1MPa) (2)凿方切割淡 在具有一定强度的支护上，用凿岩机打密徘钻孔，，取出长约35cm、宽约15cm 的混凝上块，加工成10cmxl0cmxl0cm的立方体试块，在标准条件下养护至28d,进行试验（精确到0.1MPa）。 2．检查试块的数量 隧道（两车道隧道）每10延米，至少在拱部和边墙各取、组试样“，材料或配合比变更时另取一组，每组至少取3个试块进行抗压强度试验。 3．满足以下条件者为合格，否则为不合格。 （1）同批（指同一配合比）试块的抗压强度平均值，不低于设计强度或C20。（2）任意一组试块抗压强度平均值不得低于设计强度的80％。 （3）同批试块为3～5组时，低于设计强度的试块组数不得多于1组；试块为（一16组时，不得多于两组；17组以上，不得多于总组数的15％。 （二）喷射混凝土厚度的检测 1.喷层厚度可用凿孔或激光断面仪、光带摄影等方法检查。 （2）检查断面数量。每口延米至少检查一个断面）再从拱顶中线起每隔2m凿孔检查一个点。 (3)每个断面拱、墙分别统计，全部检查孔处喷层厚度应有60％以上不小于设计厚度，平均厚度不得小于设计厚度，最小厚度不应小于设计厚度的1/2。在软弱破碎围岩地段，喷层厚度不应小于设计规定的最小厚度，钢筋网喷射混凝土的厚度不应小于6cm。 （三）喷射混凝土与园岩粘结强度试验 1.检查试块的制作方法 (1)成型试验法 在模型内放置面积为10cmX10cmx厚5cm且表面粗糙度近似于实际情况的岩块，用喷射混凝土掩埋。在混凝土达到一定强度后，加工成10cmxl0cmX10cm的立方体试块,在标准条件下养护至28d，用劈裂法进行试验。 （2）直接拉拔法 在围岩表面预先设置带有丝扣和加力板的拉杆，用喷射混凝土将加力板埋人，喷层厚度约10cm，试件面积约30cmX30cm（周围多余的部分应予清除）。经28d 养护，进行拉拔试验。 （四）喷射混凝上粉尘、回弹检查 按《公路隧道施工技术规范>>(JTJ042—94）规定。 (五)其它试验 当有特殊要求时,对喷射混凝土的抗拉强度、弹性模量等项目应进行试验。 喷射混凝土施工质量评判
水泥混凝土强度的检测方法 1、水泥砼抗压强度 测定砼抗压强度是评定砼品质的主要指标。目前，砼抗压强度试件以边长为150mm的正立方体为标准试件，砼强度以该试件标准养护到28天，按规定方法 测得的强度为准。 当砼抗压强度采用非标准试件时，其集料粒径要求及抗压强度尺寸换算系数如下： 集料粒径要求及抗压强度换算系数 集料最大粒径 试件尺寸（mm）尺寸换算系数 （mm） 30 100×100×100 0.95 40 150×150×150 1.00 60 200×200×200 1.05
砼立方体试件抗压强度计算：R=P/A 其中：R—砼抗压强度（MPa）P—极限荷载（N）A—受压面积（mm2）注：①以3个试件测值的算术平均值为测定值。如任一个测值与中间值的差值超过中间值的15%，则取中间值为测定值；如有两个测值与中间值的差值均超过上述规定时，则该组试验结果无效。②结果计算至0.1MPa。③非标准试件的 抗压强度应乘以尺寸换算系数。 2、砼抗折（抗弯拉）强度 测定砼抗（抗弯拉）极限强度，是为了提供水泥砼路面设计参数，检查水泥砼路面施工品质和确定抗折弹性模量试验加荷标准。 水泥砼抗折强度是以150mm×150mm×550mm的梁形试件，在标准养护条件下，达到规定龄期后，在净跨450mm，双支点荷载作用下的弯拉破坏，并按规定的计算方法得到的强度值。 砼抗折强度计算：Rb=PL/bha 其中：Rb—抗折强度（MPa）；P—极限荷载（N）；L—支座间距（L=450mm）；b—试件宽度（mm）；h—试件高度（mm）。 注：①如断面位于加荷点外侧，则该试件之结果无效；如两根试件无效，则该组结果作废。断面位置在试件断块短边一侧的底面中轴线上量得。②以3个试件测值的算术平均值为测定值。如任一个测值与中间值的差值超过中间值的15%，则取中间值为测定值；如有两个测值与中间值的差值均超过上述规定时，则该组试验结果无效。③结果计算至0.01MPa。④采用100mm×100mm×400mm非标准试件时，所取得的抗折强度值应乘以尺寸换算系数0.85。
用拉拔仪检测喷射混凝土强度的技术要求 根据拉拔仪检测喷射商品混凝土强度的使用情况，介绍了检测时的技术要求、注意事项，对提高试验数据的准确性和增加该检测方法的可靠性具有指导意义。 针对煤矿井下喷射商品混凝土，拉拔仪因其使用快速、简便、有效而得到了广泛的应用，并在原煤炭部颁发的《锚喷支护工程质量检测规程》中被确定为优选机具。拔出法检测根据锚固件置人商品混凝土的方式不同，而分为预装法和后装法两种;对喷射商品混凝土采用后装法比较科学。后装拔出法的操作过程大致分四个步骤:(1)在被测商品混凝土中钻孔;(2)在钻孔内切槽;(3)安装锚固件;(4)拉拔锚固件。 然后将混凝土被破坏时的极限拔出力代人相关公式，即可求出喷射商品混凝土的强度。结合111正侣型拉拔仪的特点及其使用情况，本文探讨了其操作时的技术要求，以提高喷射商品混凝土强度检测的准确性和可靠性。 1 检测过程的技术要求 1.1钻孔和切槽 用配套的钻孔机在测试点处钻一个中18mm ，深度不小于45mm 的孔;孔的轴线必须与棍凝土表面垂直，孔壁要求光滑。当喷射商品混凝土表面不平整时，在钻孔前需用器械将孔位周围约80mm范围内的表面处理平整，但应注意不能伤
及商品混凝土。在孔内离商品混凝土表面25mm处，用切槽机切出一环形沟槽，孔和槽的尺寸要符合要求。另外，对检测点的选取要求等方面，也有具体的规定。 1.2 安装扩拔器(锚固件) 用小锤将胀簧式扩拔器轻轻敲人上述钻孔中，然后把胀杆慢慢打人胀簧式扩拔器的空腔中，使扩拔器顶端扩张并嵌人环形沟槽;将拉杆一端旋人胀簧扩拔器，另一端通过联接板与拉拔试验仪连接。在上述操作中同样要求动作要轻、慢，不能伤及商品混凝土。 1.3拉拔扩拔器(锚固件) 调节可调式承力环的高度，使拉拔仪的加载器通过承力环均匀地压紧在棍凝土表面;同时，承力环应与扩拔器处于同一轴线。然后，来回扳动手压泵手柄，对扩拔器施加拔出力，应保证施加的拔出力缓慢、均匀、连续的增长。拔出试验进行到承力环内的商品混凝土刚开始破坏，表头读数不再增加为止;记录极限拔出力读数，然后回油卸载，退出扩拔器。 1.4 检查商品混凝土破损情况 拔出试验后，要检查测试点商品混凝土的破损情况;拔出力施加合适时，商品混凝土破损极小，只在承力环内的商品混凝土表面出现环形凸痕，进一步施力拔出后商品混凝土内部呈基本规则的锥形破坏面。 1.5 喷射商品混凝土杭压强度的计算
喷射混凝土所用的各种外加剂都是用以提高喷射混凝土的强度、粘接性、粘聚性、抗冻融性和耐磨损性，减少回弹率。由于喷射混凝土的发展速凝剂的应用不断增加。喷射混凝土有两种不同类型：干拌混合物和湿拌混合物。在干拌混合物中，除了水以外，将所有其他组份混合，干拌混合物通过输料管在喷嘴口再与水混合由压缩空气一起喷出。在湿喷工艺中除了速凝剂外，其他所有组分包括水在搅拌机中混合，制备的混凝土被输送到喷口，在喷口处加入液体速凝剂由压缩空气喷射到接受面上。由于这两种方法在用水量上的差异，湿喷工艺的水灰比(W/C)一般高于干喷的喷射混凝土，这就会产生较高的孔隙率和渗透性以及较低的强度。湿喷混凝土的耐久性相当于相应的干喷混凝土。最近，由于复合使用超塑化剂和硅灰，开发了具有优质粘结性能的湿拌喷射混凝土。采用湿拌工艺，使喷射混凝土能很好地适用混凝土建筑物的修复。 一.前言 喷射混凝土用于地下施工时，其性能应满足工程的一些基本要求，如具有早期强度，厚层施工时不产生位移等。为满足这些要求，干混或湿混喷射混凝土都应加入速凝剂。目前，市场有不同种类的速凝剂，这些速凝剂具有各自不同的化学组成，对混凝土的凝结时间和早期强度具有不同的作用。不考虑其他的应用，对于如何评价速凝剂的作用目前还没有一致的意见。水泥浆试验方法(维卡仪和Gillmone针仪)被用来研究水泥与速凝剂之间的相容性。但是，这些方法的效果目前还存在争议。 使用速凝剂掺入干混或湿混喷射混凝土中进行厚的衬板,特别是顶板施工，其目的是提高混凝土的早期强度以满足设计要求。但是，也会间接影响混凝土的其他性能，如： (1)直接参与水泥凝结的反应，防止产生稠度的突然变化。 (2)直接与拌合水反应,促使拌合物变稠。 (3)增加拌合物的触变性。 (4)在新拌浆体中没有流变反应，但使硬化相会有所改变。 (5)影响回弹和起灰量(干混)，及最终强度。 (6)在干混施工中选择特殊的速凝剂间接影响回弹和起灰量,速凝剂增加了拌合物触变性。例如提高了混凝土的塑性，减少了回弹,增加喷射颗粒的附着力。 速凝剂对混凝土的早期强度的影响主要取决于其本身的化学组分、使用剂量、胶凝材料的化学成分、所含的矿物添加剂和使用温度。由于它们是在水泥化学组分的一定范围内发生作用，为了检验速凝剂的适应性和确定合理掺量，在每种情况下确定水泥与速凝剂的相容性是必要的。 传统速凝剂的副作用是降低水泥的最终强度,与空白混凝土(不加速凝剂)相比较，28天强度明显下降(下降幅度是20%～50%)。掺量越大，副作用越大。但是，新一代的速凝剂(无碱型)能够克服这一缺点，也减轻了碱的危害。因此，了解喷射混凝土速凝剂的性能和评价其性能最合理的试验方法是非常重要的。 二. 速凝剂的主要种类 国内外地下工程中最常用的传统速凝剂是硅酸钠(水玻璃，改性硅酸钠)、铝酸盐速凝剂(两种都是液体形式)，碱土金属的碳酸盐{或其氢氧化物, 粉状)，但是，目前市也有一些新的速凝剂。所有这些外加剂的特征和性能将在后面介绍。 1.碱土金属碳酸盐和碱土金属的氢氧化物 粉状的碱土金属碳酸盐或氢氧化物以前在喷射混凝土施工中很少应用。现在，它们成为这类混凝土最常用的速凝剂，其常规掺量为水泥重量的2,5％至6％，它们主要是促进C3S的水化。一般加入少量的碳酸铝,可以影响水泥的凝结时间。但是，只有当大剂量掺入时，其影
混凝土抗压强度试验 (一)概述 水泥混凝土抗压强度就是按标准方法制作得150mm×l50mm×l50mm ,100mm×l00mm×l00mm立方体试件, 在温度为20±3℃及相对湿度 90％以上得条件下, 养护 28d 后, 用标准试验方法测试, 并按规定计算方法得到得强度值。 (二)试验仪具 1.压力试验机:压力试验机得上、下承压板应有足够得刚度, 其中一个承压板上应具有球形支座,为了便于试件对中,球形支座最好位于上承压板上。压力机得精确度(示值得相对误差)应在±2％以内,压力机应进行定期检查,以确保压力机读数得准确性。 根据预期得混凝土试件破坏荷载,选择压力机得量程,要求试件 破坏时得读数不小于全量程得 20％,也不大于全量程得 80％。 2.钢尺:精度 lmm。 3.台秤:称量 100kg,分度值为 lkg。 (三)试验方法 1.按试验一成型试件,经标准养护条件下养护到规定龄期。 2.试件取出,先检查其尺寸及形状,相对两面应平行,表面倾 斜偏差不得超过 0、5mm。量出棱边长度,精确至 lmm。试件受力截面积按其与压力机上下接触面得平均值计算。试件如有蜂窝缺陷,应在
试验前 3d 用浓水泥浆填补平整,并在报告中说明。在破型前,保持试件原有湿度,在试验时擦干试件,称出其质量。 3.以成型时侧面为上下受压面,试件妥放在球座上,球座置压力机中心, 几何对中(指试件或球座偏离机台中心在 5mm 以内,下同),以 0、3～0、8MPa/s 得速度连续而均匀地加荷,小于 C30 得低强度等级 混凝土取 0、3～0、5MPa/s 得加荷速度, 强度等级不低于 C30 时取 0、5～0、8MPa/s 得加荷速度,当试件接近破坏而开始变形时, 应停止调整试 验机油门,直至试件破坏,记下破坏极限荷载。 1MPa=1N/m㎡4. 4.试验结果计算 (1)混凝土立方体试件抗压强度 fcu(以 MPa 表示)按式(3—1)计算: 式中:F—极限荷载(N); A—受压面积(mm2)。 龄期与强度经验公式 在标准养护条件下,混凝土强度得发展,大致与其龄期得常用对数成正比关系(龄期不小于3d)。 式中 fn———nd龄期混凝土得抗压强度(MPa);
探讨现场混凝土强度检测技术施彬 发表时间：2018-10-01T15:27:14.393Z 来源：《基层建设》2018年第23期作者：施彬 [导读] 摘要：在我国建筑工程行业不断的发展下，各类建筑在城市中得到迅速的发展，而混凝土也被广泛的应用在建筑物中。 南通市通佳工程质量检测有限公司江苏南通 226007 摘要：在我国建筑工程行业不断的发展下，各类建筑在城市中得到迅速的发展，而混凝土也被广泛的应用在建筑物中。混凝土作为一种结构性的材料，在近些年来，其在品种、强度等级、用途等方面的不断更新，混凝土技术也有了长足的进步。而当前，检测混凝土强度的方法有很多种，但总体而言，分为无损检测和局部损检测这两种。本文主要结合作者实际的工作经验，就以混凝土的强度检测为中心，对混凝土项目强度现场检测的概念和内容展开探讨，并且提出了更好地运用技术进行混凝土强度现场检测的要点。 关键词：建筑工程；混凝土项目；强度；现场施工 前言:近年来，随着混凝土需求量的增加，其质量问题也引起了人们的广泛关注，为了保证建筑物的结构安全，人们都会选择使用上乘的混凝土进行施工，其中被应用最多的是商品预拌混凝土，这种混凝土的结构材料不仅质量好，性能稳定，节能环保，还能够有效地缩短施工工期和降低建设投资等，但是它最大的优点还是它具有很高的抗压强度。在机械生产过程中，由于某些原因，混凝土的实际抗压强度出现了异常波动，混凝土的抗压强度达不到设计要求的强度等级现象。为确保混凝土结构工程的质量，探讨结构混凝土的实际强度，往往采用回弹法，超声回弹综合法等。 1常见的混凝土强度检测技术 1.1混凝土强度检测的回弹法 混凝土强度推定的准确性是由两方面的原因引起的，一方面是由回弹仪的质量引起的，而另一方面是测试性能的直接引起的，高性能的回弹仪有利于确保检测结果的真实性和准确性。洛氏硬度HRC为60±2的标准钢砧上是回弹仪的标准状态的平均率定应为80±2，如果缺乏这一条件则回弹仪就需要及时进行调整或校验。批量检测项目检测前后回弹仪率定值的差异会导致测试结果偏低。因此，在大批量检测过程中随时进行率定检测有利于确保检测结果的准确性。 回弹仪是回弹法在混凝土检测中最常用的仪器，回弹仪首先可以检测出混凝土的表面硬度，然后根据混凝土的表面硬度来推算出混凝土强度的一种方法。《建筑结构检测技术标准》的第4.3.2条规定：采用回弹法的过程中要确保被检测混凝土的表层质量具有代表性，同时还要确保切混凝土的抗压强度和龄期在技术规程限定的范围内。因此，回弹法在混凝土的检测过程中要建立在保证混凝土的内外质量基本一致的基础上。当混凝土表层与内部质量遭受化学腐蚀、火灾、冻伤以及内部存在缺陷时，这种情况是回弹法不能直接用于检测混凝土的强度。 1.2混凝土检测的超声回弹综合法 在混凝土强度检测方法当中，超声回弹综合法属于非破损方法之一。超声回弹综合法的主要是利用回弹值和超声波的脉冲速度这两个物理量来考量混凝土的强度，由于该种方法采用多项的物理参数，因此可较为全面的反应构成混凝土强度的各种因素，不仅如此，其还可以抵消部分影响混凝土强度的相关物理量。 1.3混凝土强度检测的钻芯法 混凝土检测方法，从宏观来分类，可分为非破损法和局部破损法两种，其中，属于非破损法的检测方法有回弹法、超声法和超声回弹综合法，而属于局部破损检测方法的有钻芯法和拔出法。混凝土检测的钻芯法，受混凝土工龄的限制比较小，因此其检测结果的误差也往往比较小可直观且真实地反映出混凝土的整体强度，因此在混凝土检测当中得到了广泛的应用。 2混凝土现场施工强度检验的方法 应用于混凝土强度检测的技术有很多，而在现场施工中检验混凝土强度一般采用回弹法，这种方法具有操作简便、适用现场的特点，可以充分满足混凝土现场施工的检测需要，且检测的数据具有精确性，不但能够对混凝土强度进行检测，而且能够对混凝土进行整体检验。 3混凝土现场施工强度检测的要点 3.1制定科学而周密的强度检测计划 应该看到混凝土项目现场施工因自身的特点、周边的环境不同而会表现出不同的特性，因此，应用混凝土强度现场检测的方式和方法也应该有所区别，因此，必须制定混凝土强度现场检测计划，这样才能够确保现场强度检测的质量。在制定混凝土强度检测计划时，应该注意如下几点：第一，应该对混凝土现场施工的情况进行综合分析，这样才能得出混凝土现场施工的整体而全面的信息和数据，有利于强度检测计划的设计。第二，要考虑强度检测计划的可执行性，要结合混凝土检测人员的组织和能力，这样所制定的混凝土强度检测计划才能够更加富有适应性，能够得到实际的有利支持。第三，要对强度检测计划进行科学验证，要考虑影响检测的各类因素，使计划制定得更为科学而严谨。 3.2规范操作 回弹法的操作过程简便易行，若检测过程中技术要求被忽视或实际检测中没有严格按照标准规定的技术要求进行规范操作就会产生较大的测试误差，无法保证回弹质量。因此，规范操作是必需的。在规范操作的过程中要做到三方面的内容，第一方面，检测人员应持有相应的资格证书和经过专业培训。第二方面，建设、监理、施工及检测单位共同商定检测方案。第三方面，加强检测人员的职业道德素养和加强检测者的责任心。通过这些方面的努力从而实现回弹法在混凝土检测中的规范操作。 3.3碳化深度的测试取值 回弹值的准确与否是直接影响推定混凝土强度准确度的因素，同理，碳化深度值的测量准确与否和回弹值有相似的作用。孔洞内的粉末和碎屑在没有清除干净的情况下将很难将划分出已碳化和未碳化这条很明显的分界线，孔洞内的粉末和碎屑会造成测试误差的重要原因。测量碳化深度值时要使用专用的测量仪器而不是使用目测方法。检测已用粉刷砂浆覆盖的构件是我们必须注意的一种特殊情况，由于测试面的含碱量受水泥砂浆充填渗透的影响，测试表面会有较高的碱含量，碳化测试的酚酞酒精溶液和测试表面的碱会发生反应而变红，变红以后极易使人产生视觉误差。碳化深度的测试取值在回弹法的运用中有利于减少和修正误差。
中 国 建 筑 资 讯 网 w w w . s i n o a e c . c o m 中华人民共和国国家标中华人民 共和国国家标准 混凝土强度检验评定标准 北京
中华人民共和国国家标准混凝土强度检验评定标准 主编部门中华人民共和国城乡建设环境保护部批准部门中华人民共和国国家计划委员会 施行日期年月日
中 国 建 筑 资 讯 网 w w w . s i n o a e c . c o m 关于发布混凝土强度检验评定标准的通知 计标号 根据国家计委计综号文的要求由城乡建设环境 保护部会同有关部门共同制订的混凝土强度检验评定标准已 经有关部门会审现批准混凝土强度检验评定标准 为国家标准自一九八八年三月一日起施行本标准施 行后现行钢筋混凝土工程施工及验收规范 中有关检验评定混凝土强度和选择混凝土配制强度的有关条文自 行废止 该标准由城乡建设环境保护部管理其具体解释等工作由中 国建筑科学研究院负责出版发行由我委基本建设标准定额研究 所负责组织 国家计划委员会 一九八七年七月九日
中 国 建 筑 资 讯 网 w w w . s i n o a e c . c o m 编制说明 本标准是根据国家计委计综号文的要求由中国 建筑科学研究院会同北京市建筑工程总公司等十二个单位共同编 制的 在编制过程中对全国混凝土的质量状况和有关混凝土强度 检验评定的问题进行了广泛的调查及系统的试验研究吸取了行 之有效的科研成果并借鉴了国外的有关标准在征求全国有关 单位的意见和进行试点应用后经全国审查会议审查定稿 本标准共分为四章和五个附录主要内容包括总则一般 规定混凝土的取样试件的制作养护和试验混凝土强度的 检验评定等 在实施本标准过程中请各单位注意积累资料总结经验如 发现需要修改或补充之处请将意见和有关资料寄交中国建筑科 学研究院结构所以供今后修订时参考 城乡建设环境保护部 年月

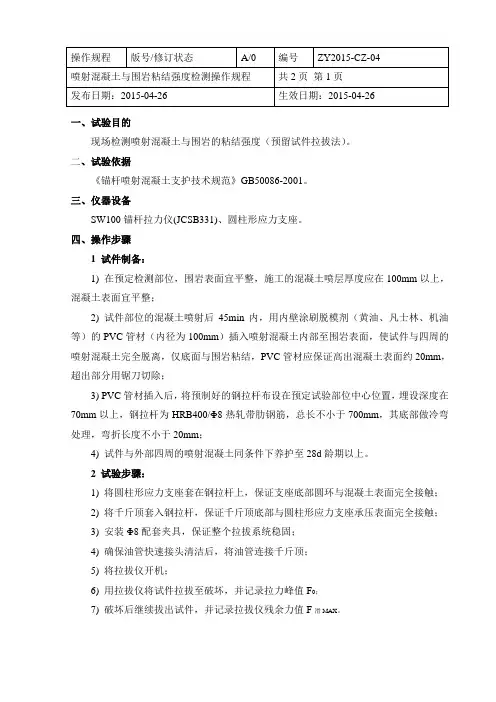

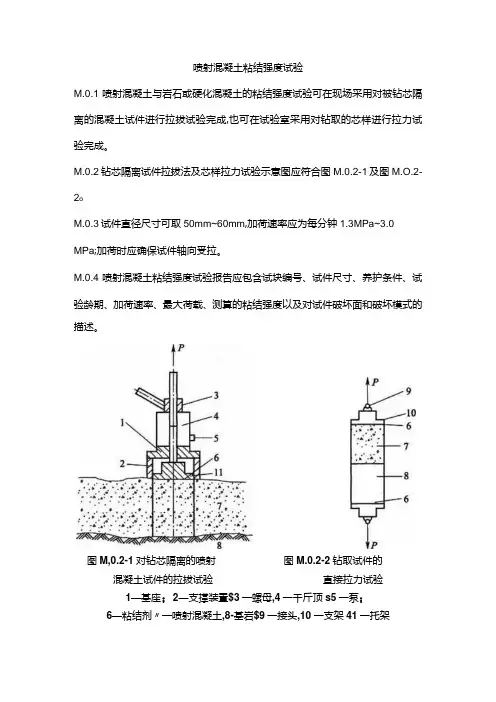

喷砼检测项目 1.抗压强度试验； 2.喷射混凝土厚度； 3.喷射混凝土与围岩粘结强度； 4.喷射混凝上粉尘、回弹检查； 5.其它试验。 当有特殊要求时,对喷射混凝土的抗拉强度、弹性模量等项目应进行试验。 一，1、面板护壁厚度检测可用凿孔法或钻孔法，孔数量为每100m2抽检一组。芯样直径为100mm时，每组不应少于3个点；芯样直径为50mm时，每组不应少于6个点； 2、厚度平均值应大于设计厚度，最小值应不小于设计厚度的90％； 3、直径100mm芯样经加工后，其抗压强度试验值可用作混凝土强度等级评定；直径为50mm，芯样经加工后，其抗压强度试验结果的统计值，可供混凝土强度等级评定参考。 二，①取芯法测厚 取芯法测厚指用ZQH6混凝土取样钻机在喷层上钻取直径为Ф25mm或Ф30mm的芯样, 直接量取芯样长度, 依此作为检查喷射混凝土厚度的依据. 一, 取芯法测厚具有下列优点; （1）取芯法测厚可以在进行点荷载法检测喷射混凝土强度的同时获得厚度数据 , 不需要其他专门机具. （2）ZQH6混凝土取样钻机具有防爆, 重量轻, 手持操作等特点, 取芯快速, 完整 ②针深法测厚 针深法测厚是在喷射混凝土凝结前将一金属探针打至混凝土喷层与岩石界面, 量测探针打入深度以确定喷层厚度的方法. 由于喷射混凝土初凝和终凝时间短, 混凝土一旦凝固后, 探针很难打入喷层中, 所以, 针探法时间性很强, 只能作为班组对喷厚现场自检的一种方法, 不能作于喷射混凝土工程中间验收和竣工验收时的厚度检测. ③打孔尺量法测厚 打孔尺量法测厚是先用凿岩机向喷层打眼, 估计透至岩层即止, 然后用尺子量取其深度, 作为喷层厚度.这种测量喷层厚度的方法显然是不科学的, 也难保证检测结果的准确性. ④对比法测厚 在喷射混凝土前, 用GCL-1超声波断面量测仪器量测工程断面尺寸, 并绘出荒断面图.喷射混凝土后, 在相应断面处, 用上述仪器量测断面尺寸, 并在原荒断面图上绘出喷射混凝土后的断面轮廓, 将两个不同的断面尺寸, 进行比较, 或进行定点比效, 即可知道喷射混凝土厚度状况. 三，1.检查试块的制作方法 (1)成型试验法 在模型内放置面积为10cmX10cmx厚5cm且表面粗糙度近似于实际情况的岩块，用喷射混凝土掩埋。在混凝土达到一定强度后，加工成10cmxl0cmX10cm的立方体试块,在标准条件下养护至28d，用劈裂法进行试验。 （2）直接拉拔法 在围岩表面预先设置带有丝扣和加力板的拉杆，用喷射混凝土将加力板埋入，喷层厚度约10cm，试件面积约30cmX30cm（周围多余的部分应予清除）。经28d养护，进行拉拔试验。 （3）强度标准喷射混凝土与岩石的粘结力，Ⅳ类及以上不低于0.8MPa,Ⅲ类不低
混凝土强度检测试题 公司/部门:姓名：分数： Ⅰ、单选题（每题1分） 1、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001 1、计算混凝土强度换算值时，应按下列排列的先后顺序选择测强曲线( )。 (6.1.2) (A)专用曲线、统一曲线、地区曲线(B)统一曲线、地区曲线、专用曲线 (C)地区曲线、专用曲线、统一曲线(D)专用曲线、地区曲线、统一曲线[正确] 2、结构或构件的混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于( )的结构或构件中的混凝土抗压强度值。(7.0.3) (A)85% (B)95%[正确](C)90% (D)100% 3、回弹值测量完毕后，应在有代表性的位置上测量碳化深度值，每个构件上的测点数最少的情况下也不应少于( )。 (A)1个(B)2个[正确](C)3个(D)4个 4、某构件10个测区中抽取的3个测区碳化深度平均值分别为1.5mm、2.0mm、 3.5mm，则该构件碳化深度平均值为( )。 (A)2.5mm[正确](B)1.5mm(C)2.0mm(D)以上都不是 5、回弹法测强时，相邻两测区的间距应控制在( )以内。(4.1.3) (A)1m(B)0.2m(C)2m[正确](D)0.5m 6、某工程同批构件共计26根，依据JGJ/T23-2001或DBJ/T13-71-2015的要求，按批量抽检时，抽检数量不得少于( )。(4.1.2) (A)8根(B)9根(C)10根[正确](D)11根。 7、当采用钻芯法进行修正时，芯样的数量不得少于( )。(4.1.5) (A)3个(B)10个(C)6个[正确](D)5个 8、对于泵送混凝土，当其测区碳化深度平均值为3.0mm时，应( )。(4.1.6) (A)按规程的附录B进行修正(B)可不进行修正 (C)对回弹值进行修正(D)采用钻芯法进行修正[正确] 9、回弹测试时，相邻两测点的最小净距( )。(4.2.2) (A)30mm(B)20mm[正确](C)10mm(D)40mm 10、测点距构件边缘或外露钢筋、预埋件的距离不宜小于( )。(4.2.2)
摘要 混凝土强度的检验是结构实体检验的主要项目之一,本文对同条件养护试件和标准养护试件的区别,回弹法和钻芯法的应用误区等问题进行了探讨,希望澄清一些错误看法。本文就这些方面发表本人的一些看法和自己的理解，很多问题也不是很深入全面，望各位老师给予指导。 关键词：同条件养护标准养护回弹法钻芯法
ABSTRACT The inspection of concrete intensity is one of the most important subjects of structure inspection.In this paper,by distin guishing samples in the same maintaining condition with samples in the standard maintaining condition,problems of the wrong use of resounding method and drilling method are argued,and some wrong viewpoints are hoped to be cleared. Keywords：Same maintaining condition Standard maintaining condition Resounding method Drilling method
引言 (1) 一、不同养护条件的混凝土试件强度 (2) 1、同条件养护试件 (2) 2、标准养护试件 (2) 3、混凝土强度的检验评定标准 (3) 4、验收层次问题 (3) 二、混凝土实体强度检测 (4) 1、回弹法 (4) 2、钻芯法 (5) 三、关于混凝土强度评定的合理性 (6) 1、【算例1】 (6) 2、【算例1】 (7) 3、【算例1】 (7) 四、混凝土强度评定中的一个值得注意的现象 (8) 结论 (10) 参考文献 (11) 致谢 (12)
混凝土抗压强度试验流程 一、试验目的 掌握混凝土抗压强度的测定和评定方法，作为混凝土质量的主要依据。 二、试验原理 测定混凝土抗压强度是检验混凝土的强度是否满足设计要求。我国采用边长150mm立方体试件为标准试件。 三、仪器设备 压力试验机、振动台、试模、捣棒、小铁铲、镘刀等。 四、试验步骤 1、取三个试件为一组。拌和物的坍落度小于70mm时，用振动台振实，将拌和物一次装满试模，振实后抹平。拌和物的坍落度大于70mm时，用捣棒人工捣实，将拌和物分两层装入试模，每层插捣25次。 2、试件成型后24~36h拆模，在标准养护条件(温度20+2℃，相对湿度95%以上)下养护至规定龄期进行试验。 3、试件取出后，在试压前应先擦干净，测量尺寸，并检查其外观，试件尺寸测量精确至lmm，并据此计算试件的承压面积值(A)。试件不得有明显缺损，其承压面的不平度要求不超过0.05％，承压面与相临面的不垂直偏差不超过土1o。 4、把试件安放在试验机下压板中心，试件的承压面与成型肘的顶面垂直。开动试验机，当上压板与试件接近时，调整球座，使接触均衡。 5、加压时，应持续而均匀地加荷。加荷速度为：混凝土强度等级小于C30时，取0.3—0.5MPa ／s；当等于或大于C30时，取0.5—0.8MPa／s。当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，然后记录破坏荷载(F)。 五、试验结果 1、混凝土立方体抗压强度fcu按公式计算(精确至0.1 Mpa)：fcu=F/A 式中 F—破坏荷载，N；A—受压面积，mm2。 2、以3个试件测定值的算术平均值作为该组试件的抗压强度值。当3个测定值中的最大或最小值有一个与中间值的差值超出中间值的15%时，则把最大及最小值一并舍去，取中间值作为该组试件的抗压强度值。如果两个测值与中间值的差都超出中间值的15%，则该组试件的试验结果无效。
混凝土抗压强度检测 试验原理： 以压力试验机测出混凝土试件的破坏荷载，依据计算公式求得混凝土试件的抗压强度。 试验设备、仪器及要求： 1．仪器设备：钢板尺（0—300mm）、NYL—2000A压力试验机----测试范围（0—400KN 、0—1000K 0—2000KN）分度值（1KN、2.5KN、5KN）、稳压电源、计算机采集分析系统。 2．要求： 其测量精度为±1%，试件破坏荷载应大于压力机全量程的20%且小于压力机全量程的80%。 钢垫板承压面的平均度公差为0.04mm；表面硬度不小于55HRC；硬化层厚度约为5mm。 检测标准及试块规格要求： 1. 检测标准：GB/T50081―2002《普通混凝土力学性能试验方法标准》、 GB 107―87《混凝土强度检验评定标准》、 GB 50204―2002《混凝土结构工程施工质量验收规范》。 2. 抗压强度试件应符合下列规定： 边长为150mm的立方体试件是标准试件。
边长为100mm 和200mm 的立方体试件是非标准试件。 3. 所有试件的承压面的平面度公差为0.0005d 。为方便使用，列出各种试件对应的承压面的平面度公差值： 表1 试件承压面公差允许值 试件横截面边长（mm ） 承压面平面公差（mm ） 100 0.050 150 0.075 200 0.100 4 .规定了各种试件相邻面夹角的公差为0.5°。 5 . 规定了各种试件边长公差为1mm 。 6 .试件的养护： ①试件成型后应立即用不透水薄膜覆盖表面。 采用标准养护的试件，应在温度为20±5℃的环境中静置一昼夜至二昼夜，然后编号、拆模。拆模后应立即放入XXXX 作业指导书 文件编号： XXXX-03-3.36 第2页 共 6 页 主题：混凝土抗压强度检测方法 第B 版 第0次修订 颁布日期：2017年8月 15日
喷射混凝土早期强度检测中标准贯入法的应用 本文介绍标准贯入法在检测喷射混凝土后早期强度中的應用，根据贯入法检测原理及方法，得出了标准贯入法适合现场施工检验的结论，其具有对结构破坏性小、操作简便、安全快捷等优势，必将在未来得到广泛推广。 标签：混凝土早期强度检测标准贯入法应用 0 引言 喷射混凝土（spray concrete）用压力喷枪喷涂灌注细石混凝土的施工法，能有效起到保护结构面的作用，防止结构因变形破坏，防止隧道坍塌。对喷射混凝土早期强度检测为检验喷射效果好坏的重要指标之一，并在评定隧道工程支护体系前期质量中发挥重要作用。《客运专线铁路隧道工程施工质量验收暂行标准》中提出了混凝土早期强度（1d）检测的具体要求：每一轮混凝土喷射后，监理单位需进行严格检查。检测方法通常为贯入法或拔出法。贯入法较拔出法在工程中应用较少，检测误差较大，贯入法检验作为新的检测方法，在我国工程应用中还不成熟，且有关研究贯入法的资料较少，试验检测标准和规范都较模糊，但贯入法相较拔出法更有利于现场施工，在未来喷射混凝土试验中的检测，将有更为广阔的应用前景。主要在检测过程中，能够减少对土体、岩体的破坏。 1 标准贯入法检测原理 贯入法属于无损检测方法，其检测后仅表层产生不超过10mm 的小坑，适用于喷射混凝土早期强度的现场测定。其工作原理是依据标准贯入阻力原理，采用压缩弹簧加载，把一钢制测钉贯入混凝土中，因其贯入深度与混凝土的强度成反比，即可根据测钉的贯入深度来推定喷射混凝土的强度。通过在试验室对大量混凝土试件进行实测，取得大量数据，并以此数据来建立喷射混凝土早期强度与贯入深度的关系曲线。 2 标准贯入法检测过程 2.1 检测设备。采用专门的测强仪，该设备配件有测试仪、测钉和测深表三部分组成。其主要技术性能指标为：贯入力限定值、工作冲程限定值、测钉直径限定值；测钉长度限定值；钉尖锥角45°。测钉系由高强度特殊钢材特制而成，测深表系为一特制百分表，通过初始测量值与贯入后测量值之差，计算出测点的贯入深度值。 2.2 检测步骤。①喷射混凝土工作完后立即对测区进行合适的选址，一般选在测区较平整处，并避开其他因素的干扰。然后先将测区选址内的喷射混凝土表面处用钢刷磨平，并于次日进行贯入试验。②随机选取五个测区作为每一喷射循环测区，控制每一测区面积大致900cm2。相邻两测区的间距不宜小于0.5m。③每个测区选取七个测点，测点应在测区范围内均匀分布，相邻测点之间不少于
中华人民共和国国家标准 混凝土强度检验评定标准 Standard for test and evaluation of concrete compression strength GB50107－2010 2010－05－31发布2010－12－01实施———————————————————————————— 中华人民共和国建设部 国家质量监督检验检疫总局
前言 本标准是根据原建设部《关于印发〈二OO二～二OO三年度工程建设国家标准制订、修订计划〉的通知》（建标[2003]102号）的要求，标准编制组经广泛调查研究，认真总结实践经验、参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。 本标准规定的主要内容有：1总则；2术语、符号；3基本规定；4混凝土的取样与试验；5混凝土强度的合格评定。 本标准修订的主要内容是：1增加了术语、符号；2补充了试件取样频率的规定；3增加了C60及以上高强混凝土非标准尺寸试件确定折算系数的方法；4修改了评定方法中标准差已知方案中的标准差计算公式；5修改了评定方法中标准差未知方案的评定条文；6修改了评定方法中非统计方法的评定条文。 本标准由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑科学研究院《混凝土强度检验评定标准》管理组（地址：北京市北三环东路30号，邮政编码：100013；电子信箱：standards@https://www.doczj.com/doc/115157943.html,）。 本标准主编单位：中国建筑科学研究院 本标准参编单位：北京建工集团有限责任公司 湖南大学 北京市建筑工程安全质量监督总站 上海建工材料工程有限公司 西安建筑科技大学 云南建工混凝土有限公司 舟山市建筑工程质量监督站 北京东方建宇混凝土技术研究院 贵州中建建筑科学研究院 沈阳北方建设股份有限公司 广东省建筑科学研究院
1 总 则 1.0.1～ 本规范系根据国家标准《水利水电工程结构可靠度设计统一标准（GB50199—94）》（简称《水工统标》）的规定，对《水工钢筋混凝土结构设计规范（SDJ20—78）》（简称原规范）的设计基本原则进行了修改，并依据科学研究和工程实践增补有关内容后，编制而成。其适用范围扩大到预应力混凝土结构和地震区的结构，其它与原规范相同。但不适用于混凝土坝的设计，也不适用于碾压混凝土结构。 当结构的受力情况、材料性能等基本条件与本规范的编制依据有出入时，则需要根据具体情况，通过专门试验或分析加以解决。 1.0.4 本规范的施行，必须与按《水工统标》制订、修订的水工建筑物荷载设计规范等各种水工建筑物设计标准、规范配套使用，不得与未按《水工统标》制订、修订的各种水工建筑物设计标准、规范混用。 3 材 料 混凝土 按照国际标准（ISO3893）的规定，且为了与其它规范相协调，将原规范混凝土标号的名称改为混凝土强度等级。在确定混凝土强度等级时作了两点重大修改； （1）混凝土试件标准尺寸，由边长200mm 的立方体改为边长150mm 的立方体； （2）混凝土强度等级的确定原则由原规范规定的强度总体分布的平均值减去倍标准差（保证率90％），改为强度总体分布的平均值减去倍标准差（保证率95％）。用公式表示，即： f cu,k =μfcu,15－σfcu =μfcu ,15(1－δfcu ) （3.1.2-1） 式中 f cu,k ──混凝土立方体抗压强度标准值，即混凝土强度等级值（N ／mm 2）； μfcu,15──混凝土立方体（边长150mm ）抗压强度总体分布的平均值； σfcu ──混凝土立方体抗压强度的标准差； δfcu ──混凝土立方体抗压强度的变异系数。 混凝土强度等级由立方体抗压强度标准值确定，立方体抗压强度标准值是本规范混凝土 其他力学指标的基本代表值。 R （原规范的混凝土村号）与C （本规范的混凝土强度等级）之间的换算关系为： )1.0() 27.11(95.0645.1115,15,R C fcu fcu δδ--= (3.1.2-2) 式中为试件尺寸由200mm 立方体改为150mm 立方体的尺寸效应影响系数；为计量单位换算系数。 由此可得出R 与C 的换算关系如表3.1.2所列 表3.1.2 R 与C 换算表 注：表中混凝土立方体抗压强度的变异系数是取用全国28个大中型水利水电工程合格 水平的混凝土立方体抗压强度的调查统计分析的结果。 3.1.3 混凝土强度标准值 （1）混凝土轴心抗压强度标准值
混凝土强度现场检测方法： 非破损法：回弹法 以混凝土强度与某些物理量之间的相关性为基础，测试这些物理量，然后根据相关关系推算被测混凝土的标准强度换算值。 综合法：超声回弹综合法 采用两种或两种以上的非破损检测方法，获取多种物理参量，建立混凝土强度与多项物理参量的综合相关关系，从而综合评价混凝土强度。 半破损法：钻芯法 以不影响结构或构件的承载能力为前提，在结构或构件上直接进行局部破坏性试验，或钻取芯样进行破坏性试验，并推算出强度标准值的推定值或特征强度。 回弹法的特点 回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法； 优点1：对结构没有损伤； 优点2：仪器轻巧，使用方便； 优点3：测试速度快； 优点4：测试费用相对较低； 优点5：可以基本反映结构混凝土抗压强度规律； 检测原理 回弹法是利用混凝土表面硬度与强度之间的相关关系来推定混凝土强度的一种方法，即fcu=f ( R, l )。其基本原理是：用一弹簧驱动的重锤，通过弹击杆（传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离，即回弹值（反弹距离与弹簧初始长度之比）作为与强度相关的指标，同时考虑混凝土表面碳化后硬度变化的影响，来推定混凝土强度的一种方法。 表面硬度法、非破损法。 检测依据 中华人民共和国行业标准:JGJ/T 23-2001 《回弹法检测混凝土抗压强度技术规程》 适用范围 适用于工程结构普通混凝土抗压强度的检测。
《混凝土结构工程施工混凝土强度的检验与评定应按现行国家标准注：在正常情况下， 及验收规范》及《混凝土强度检验评定标准》执行。不允许因为有了本规程而不按上述《规、当出现标准养护试件或同条1范》、《标准》制作规定数量的试件供常规检验之用。但是，、当所制作的标准试件或同条件试件与所成型的2件试件数量不足或未按规定制作试件时；、3构件在材 料用量、配合比、水灰比等方面有较大差异，已不能代表构件的混凝土质量时；规范规定的对结构或构件的强度合当标准试件或同条件试件的施压结果，不符合现行标准、格要求，并且对该结果持有怀疑时。当对结构中混凝土实际强度有检测要求时，可按该规程进行检测，检测结果可作为处理 混凝土质量的一个依据。不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。（由于回弹法是通过回弹仪检测混凝土表面硬度从而推算出混凝土强度的方法。就不能直接采用回受化学物质侵蚀或内部有缺陷时，冻伤、当混凝土表面遭受了火灾、）弹法检测。仪器设备及检测环境测定回弹值的仪器，宜采用示值系统为指针直读式的混凝土回弹仪。并应在回弹仪的明显位置上回弹仪必须具有制造厂的产品合格证及检定单位的检定合格证，具有下列标志：名称、型号、制造厂名（或商标）、出厂编号、出厂日期和中国计量器具制造许可证标志CMC及许可证证号等。 （回弹仪是计量仪器。） 回弹仪应符合下列标准状态的要求： 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为：小型（0.735J）、中型（2.207J）和大型（29.40J）；普通混凝土：中型回弹仪。 注：水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量E，即弹击拉簧恢复原始状态所作的功：E=(1/2)KL2= (1/2)*784.532*0.0752=2.207J K——弹击拉簧的刚度； L——弹击拉簧工作时拉伸长度。 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处； 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。（作用：检验回弹仪的标准能量是否为2.207J；回弹仪的测试性能是否稳定；机芯的滑动部位有污垢等。） 回弹仪使用时的环境温度应为-4～40℃。 回弹仪具有下列情况之一时应送检定单位检定： （1）新回弹仪启用前； 目前国内外回弹仪生产不能保证每台新回弹仪均为标准状态，特别是一些国外进口仪器不按我国有关标准生产及检定，因此新回弹仪在使用前必须检定。 （2）超过检定有效期限（有效期为半年）； （3）累计弹击次数超过6000次； 检定有效期为半年或累计弹击次数6000次，是参照国内外现有试验资料而定的，一般如不超过者一界限，正常质量的弹击拉簧不会产生显著的塑性变形而影响其工作性能。 （4）经常规保养后钢砧率定值不合格； （5）遭受严重撞击或其他损害。 回弹仪在工程检测前后，应在钢砧上作率定试验。 （为了保证在使用过程中及时发现和纠正回弹仪的非标准状态） 回弹仪率定试验宜在干燥、室温为5～35℃的条件下进行。率定时，钢砧应稳固地平放在刚度大的物体上。测定回弹值时，取连续向下弹击三次的稳定回弹平均值。弹击杆应分四次旋转，每次旋转宜为90°。弹击杆每旋转一次的率定平均值应为80±2。
混凝土强度试验 一、混凝土抗压强度 1、实验名称：混凝土立方体抗压强度试验 2、实验的目的意义 ①了解并掌握混凝土的强度指标； ②学会抗压实验的测量方法。 3、实验基本原理 根据混凝土立方体抗压强度可以评定混凝土强度等级。 4、实验仪器设备 ①压力试验机或万能试验机。精度示值的相对误差应在2%以内。 ②试模。由铸铁或钢制成的立方体，规格视骨料最大粒径选用（见表5-4）。 ③标准养护室。温度20℃、相对湿度大于90%。 ④振动台。频率50 Hz，空载振幅0.5mm。 ⑤捣棒、小铁铲、金属直尺、镘刀等。 表5-4 试模尺寸与骨料最大粒径、插捣次数选用表 5、试件制备 ①按表5-4选择同规格的试模3只组成一组。将试模拧紧螺栓并清刷干净，内壁涂一薄层矿物油，编号待用。 ②试模内装的混凝土应是同一次拌和的拌合物。坍落度小于或等于70mm 的混凝土，试件成型宜采用振动振实；坍落度大于70mm的混凝土，试件成型宜采用捣棒人工捣实。 a.振动台成型试件：将拌合物一次装入试模并稍高出模口，用镘刀沿试模内壁略加插捣后，移至振动台上，开动振动台，振动至表面呈现水泥浆为止，刮去多余拌合物并用镘刀沿模口抹平。
b.捣棒人工捣实成型试件：将拌合物分两层装入试模，每层厚度大致相等。插捣按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应贯穿整个深度，插捣上层时，捣棒应插入下层深度20～30mm。插捣时捣棒应保持垂直不得倾斜，并用抹刀沿试模内壁插入数次，以防止试件产生麻面。每层插捣次数如试表4.1，然后刮去多余拌合物，并用镘刀抹平。 c.成型后的试件应覆盖，防止水分蒸发，并在室温20℃环境中静置1～2昼夜（不得超过两昼夜），拆模编号。 d.拆模后的试件立即放在标准养护室内养护。试件在养护室内置于架上，试件间距离应保持10～20mm，并避免用水直接冲刷。 注：当缺乏标准养护室时，混凝土试件允许在温度为20的静水中养护；同条件养护的混凝土试样，拆模时间应与实际构件相同，拆模后也应放置在该构件附近与构件同条件养护。 6、测定步骤 试件从养护地点取出后，应尽快进行试验，以免试件内部的温湿度发生显著变化。 ①将试件擦拭干净，测量尺寸，并检查外观。试件尺寸测量精确至1mm，据此计算试件的承压面积。如实测尺寸与公称尺寸之差不超过1mm，可按公称尺寸进行计算。 试件承压面的不平度应为每100mm长不超过0.05mm，承压面与相邻面的不垂直度不应超过±1°。 ②将试件安放在试验机的下压板上，试件的承压面应与成型时的顶面垂直。试件的中心应与试验机下压板中心对准。 ③开动试验机，当上压板与试件接近时，调整球座，使接触均衡。 ④应连续而均匀地加荷，预计混凝土强度等级小于C30时，加荷速度每秒 0.3～0.5MPa；混凝土强度等级大于或等于C30时，加荷速度每秒0.5～0.8MPa。当试件接近破坏而开始迅速变形时，停止调整试验机油门，直至试件破坏，然后记录破坏荷载。 7、数据记录及数据处理或结果分析 试件的抗压强度f 按下式计算（精度至0.1MPa），即 cu
