电力金具的特点及三大标准

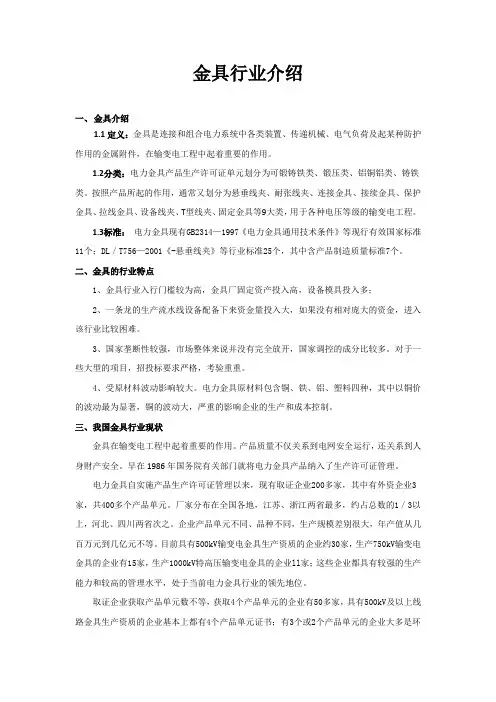

送电线广泛使用的铁制或铝制金属附件，统称为金具。金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。
大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。
分类
1、按作用及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别。
2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。
3、还可分为国标与非标
特点及作用
电力金具是一个统称，是一个集合名词，电力金具主要是连接和组合电力系统中的各类装置，主要起到一个传递负荷和保护作用，是电力器材的一种，我们在生活中也是常见的。例如：绝缘体，安全网等等。
电力金具又可以分为很多种，每一种的性能特点和作用都不相同，例如：
1. 锚固金具。是一种紧固金具，这种金具主要是用来紧固导线两端的，有的锚固金具还可以充当导电体。
2. 连接金具。主要起到一个连接，主要用于绝缘子和金具与金具的连接。
3. 防护金具。顾名思义就是起到一个防护保护的作用，主要是保护导线和绝缘子等。
4. 固定金具。就是人们常说的电厂金具，这种金具主要是固定硬母线或者软母线与支柱绝缘子。大部分的固定金具是不被作为导电体的，主要是起到固定连接作用的。

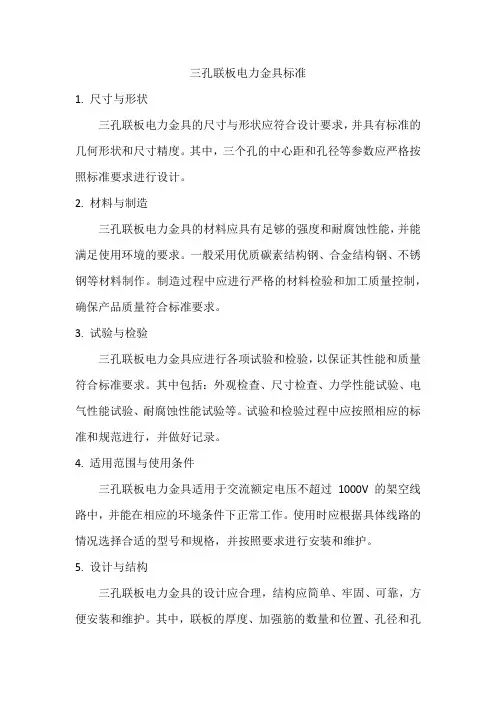

电力金具三大标准
西安鼎凯电力器材有限公司主要生产销售线路金具、线路铁件、可锻铸铁类，锻压件、铜铝、高低压开关、施工及安全工具、钢绞线、钢芯铝绞线、变压器、电缆冷热缩附件、绝缘材料等多种产品。建立、健全了科学的生产工艺，先进的检侧设备，专业的工程技术人员统一、规范的管理体系。从原材料进公司、生产、销售、服务的全过程都进行有效的控制，保证了产品的性能和质量，并成为陕西省质最检验协会推荐的重点推广产品，是消费者信得过单位。以下三点是电力金具的重点；
第一、标准是我们的短板
电力金具标准，既是产品技术的综合表现，也是竞争策略的技术手段。当我们和世界制造强国叫板的时候，当我们的目光开始投向全球经济的时候，当国内的生产制造能力出现结构性过剩、众多的规模企业开始进入国外市场的时候，我们发现国外经济体制除了有一系列的贸易保护壁垒之外，还往往通过技术标准的制定来设置技术壁垒。技术壁垒同样让我们付出足够的生产成本和推销成本。盘
算下来，我们可能还是赚的劳动力的辛苦钱。进入美国市场要通过UL认证，到欧洲去，要符合欧盟标准;甚至有欧洲某产业标准机构每两年就要修订一次标准，然后推出一个新版本，目的很明确就是让你围着他们制订的标准转。这就是他山之石。
第二、注重自主创新，强化专利意识
电力金具专利和创新意识是软实力的具体体现。我国目前还处在工业化中期，在创新能力上面临着新的考验。
目前，国内企业的拥有含金量较高的发明专利比较少，实用新型专利比较多;可跨国集团往往申请的专利一般都是发明专利，可以看出国内公司与跨国集团的差距所在。另外，资料显示，如果按照人均计算，我国专利仅为发达国家的0.14左右。由此可见，我们提高专利的申请很有必要。
第三、倡导绿色环保、电缆材料再利用
电力金具提倡"绿色生产"的理念，绿色理念不但根植于广大企业家的头脑中，也付诸到了行动中，严格绿色生产标准，把绿色、环保、安全的理念融入产品研发、生产、营销的各个环节之中去;资源是有限的，也要发展循环经济为建设节约型社会做出贡献。
