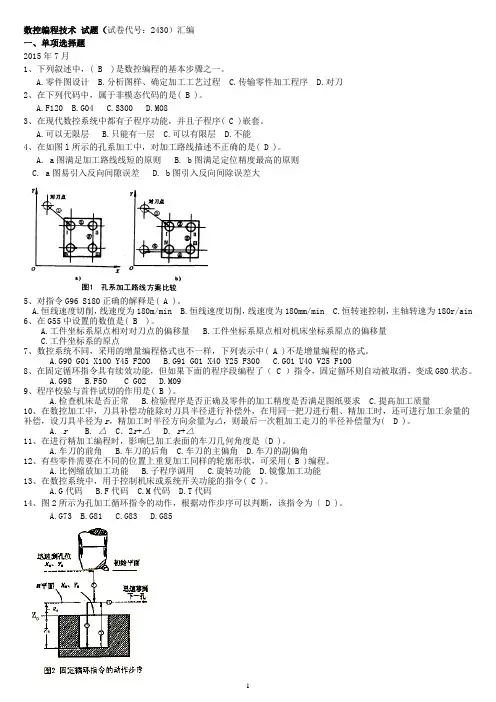

数控编程技术试题(试卷代号:2430)汇编
一、单项选择题
2015年7月
1、下列叙述中,( B )是数控编程的基本步骤之一。
A.零件图设计
B.分析图样、确定加工工艺过程
C.传输零件加工程序
D.对刀
2、在下列代码中,属于非模态代码的是( B )。
A.F120
B.G04
C.S300
D.M08
3、在现代数控系统中都有子程序功能,并且子程序( C )嵌套。
A.可以无限层
B.只能有一层
C.可以有限层
D.不能
4、在如图l所示的孔系加工中,对加工路线描述不正确的是( D )。
A. a图满足加工路线线短的原则
B. b图满足定位精度最高的原则
C. a图易引入反向间隙误差
D. b图引入反向间除误差大
5、对指令G96 S180正确的解释是( A )。
A.恒线速度切削,线速度为180m/min
B.恒线速度切削,线速度为180mm/min
C.恒转速控制,主轴转速为180r/ain
6、在G55中设置的数值是( B )。
A.工件坐标系原点相对对刀点的偏移量
B.工件坐标系原点相对机床坐标系原点的偏移量
C.工件坐标系的原点
7、数控系统不同,采用的增量编程格式也不一样,下列表示中( A )不是增量编程的格式。
A.G90 G01 X100 Y45 F200
B.G91 G01 X40 Y25 F300
C.G01 U40 V25 F100
8、在固定循环指令具有续效功能,但如果下面的程序段编程了( C )指令,固定循环则自动被取消,变成G80状态。
A.G98
B.F5OC G02 D.M09
9、程序校验与首件试切的作用是( B )。
A.检查机床是否正常
B.检验程序是否正确及零件的加工精度是否满足图纸要求
C.提高加工质量
10、在数控加工中,刀具补偿功能除对刀具半径进行补偿外,在用同一把刀进行粗、精加工时,还可进行加工余量的补偿,设刀具半径为r,精加工时半径方向余量为△,则最后一次粗加工走刀的半径补偿量为( D )。
A.r
B. △C.2r+△ D. r+△
11、在进行精加工编程时,影响巳加工表面的车刀几何角度是〔D )。
A.车刀的前角
B.车刀的后角
C.车刀的主偏角
D.车刀的副偏角
12、有些零件需要在不同的位置上重复加工同样的轮廓形状,可采用( B )编程。
A.比例缩放加工功能
B.子程序调用
C.旋转功能
D.镜像加工功能
13、在数控系统中,用于控制机床或系统开关功能的指令( C )。
A.G代码
B.F代码
C.M代码
D.T代码
14、图2所示为孔加工循环指令的动作,根据动作步序可以判断,该指令为〔 D )。
A.G73
B.G81
C.G83
D.G85
15.在卧式车床中,刀具的运动平面为XZ平面,若用向量表示圆弧插补时的圆心坐标,应采用的向量是( C )。
A. I、J
B.J、K
C. I、K
2015年1月
1.字由地址码十数字构成,有功能字和尺寸字两类。在下列各字中,( C )不属于功能字。
A.FO.25 B.M09 C.W-10.O D.T06
2.在FANUC系统的G代码表中,( A )组的代码为非模态代码。
A.00 B.01 C.02 D.05
3.某被加工零件上有一个深20mm、直径为+24(j'0。033的孔,最终工序的加工方法是( D )。
A.钻孔 B.扩孔 C.锪孔 D.精镗
5.指令M01的功能及生效条件是( B )。
A.当程序结束时,表示程序结束符 B.当“选择停止键”按下时,执行到该指令后暂停程序
C.控制换刀动作,出现T指令时有效 D.当急停时可以控制主轴停止
6.车削加工时,刀具在工件坐标系中(X120,Z60)位置,若以此点建立工作坐标系,FANUC系统正确的编程语句是( D )。
7.下列程序段中,在X Z平面内进行插补的语句是( B )。
A.G17 G91 G02 X15.4 R22.0 B.G91 G19 G02 Y4.5 R8.5
C.G91 G18 G03 Z-10.0 R-13.0 D.G91 G16 G02 X11.575 Z0 R0.55
8.在x、Y平面,刀具从点(50,100)快速移动到点(50,60),下面用增量坐标表示不正确的语句是( C )。
A.G91 G00 X0 Y-20.0 B.G00 V-20.0 C.G00 W-20.0 D.G00 U0 V-20.0
9.下列指令中,不能够使主轴停止的是( C )
A、M00
B、M02
C、M08
D、M30
11.在(60,80)坐标点,钻一φ12mm、有效深度10mm的孔,Z坐标零点位于零件的上表面,正确的程序段为( A )。
A.G81 X60.0 Y80.0 Z-13.5 R3.0 F60
B.G81 X60.0 Y80.0 Z10.0 R6 F60
C.G83 X60.O Y80.0 Z-10.0 R3.0 F60
D.G85 X60.0 Y80.0 Z-10.0 R6 F60
12.下列程序段中,能够建立刀具半径左补偿的是( B )。
A.G01 G42 X21.0 Y2.0 D01 F300 B.G00 G4l X100.0 Y20.5 DOl
C.G00 G43 Z3.0 H01 D.G02 G41 X30.0 Y2.0 R15.0 D01 F200
13.下列对子程序叙述不正确的是( C )。
A、子程序的调用格式与数控系统有关
B、子程序可以返回到调用语句的下一句,也可以返回到其他位置
C、FANUC数控系统的子程序返回指令是G99
D、子程序的嵌套是有限次的
14.对程序G33 X35.2 Z-22 F2.0解释正确的是( B )
A、单一轮廓粗车固定循环指令,粗车进给速度为2.0mm/r
B、单一螺纹加工指令,螺距为2.0mm
C、复合螺纹循环加工指令,螺距为2.0mm
D、端面粗车固定循环,切削速度2.0/r
15.FANC数控系统中,#22属于( D )。
A.常量B.公共变量C.系统变量D.局部变量
2014年7月
1.在FANUC数控系统中,下列代码不具备续效功能的是(D )。
A、G01
B、G41
C、G81
D、G65
2.字由地址码十数字构成,有功能字和尺寸字两类。在下列各字中,( C )不属于功能字。
A.F10O.0 B.M99 C.V-16.32 D.T0303
3. 在零件图中,形位公差符号表示该零件的几何要素有( B )要求。
A.平行度 B.垂直度 C.同轴度 D.圆度
4.若在某实体钢质材料上加工4-Ф12H7的孔系,孔深13mm,较好的用刀方案是( C )。
A.中心钻、Ф10钻头、Ф12钻头 B.中心钻、Ф11.O钻头、Ф4立铣刀
C.中心钻、Ф11.8钻头、Ф12铰刀 D.中心钻、Ф12钻头、Ф12镗刀
6.在螺纹加工中,设定引入距离δ1和超越距离δ2的目的是(D )
8.进给率分为直线进给和旋转进给两种编程方式,下列各组中,( C )是编程常采用的进给率。
A.r/min,mm/min B.mm/h,m/r C.m/min,mm/min D.mm/min,mm/r
9.用于选择Z-X平面的指令代码是( C )。
A、G16
B、G17
C、G18
D、G19
11.在编程时,建立刀具偏置(补偿)时,必须指定刀具参数寄存器号,下列语句中刀具补偿无效的是( B )。
A.G00 G43 Z20.O H04 B. G01 G42 X35.O Y22.O DO F120.0
C.T0304 D.G01 G41 X20. O Z3.O D3 F160。O
12.粗车固定循环G71 P04 Q12 U0.6 WO.3 D2.5 FO.3 S500,该粗车循环后的精加工单边余量为( D )mm。
A.2.5 B.1.0 C.0.6 D.0.3
13.( B )是为了安全、快速定位而规定的一个平面。
A、零件表面
B、初始平面
C、孔底平面
D、R点平面
14.在现代数控系统中都有子程序功能,FANUC数控系统中,能够正确调用子程序的编程语句是(A )。
A.G98 P0123 B.M99 P0050 C.M98 P0003 D.G99 P1002
15.宏程序中的#111属于(B )。
A、常量
B、局部变量
C、系统变量
D、公共变量
2014年1月
1、在FANUC数控系统中,下列代码中不属于同一功能组的指令是(B )
A、M98、M99
B、G54、G64
C、G94、G95
D、M08、M09
3.在(60,80)坐标点,钻一φ12mm、有效深度10mm的孔,Z坐标零点位于零件的上表面,正确的程序段为( C )。
A.G81 X50.0 Y50.0 Z-10.0 R6 F60
B.G81 X50.0 Y50.0 Z10.0 R6 F60
C.G81 X50.O Y50.0 Z-13.5 R3.0 F60
D.G83 X50.0 Y50.0 Z-10.0 R3.0 F60
5.某加工中心执行一程序段:N32 G90 G56 G00 X49.5 Y0 S1137 M03 T03.对指令功能描述不正确的是(D )。
A、基点坐标计算
B、根据切削速度计算主轴转速
C、计算节点坐标
D、计算辅助坐标点位置(进刀、退刀点等)
7、在x、Y平面,刀具从点(50,100)快速移动到点(50,60),下面用增量坐标表示不正确的语句是( A )。
A.G91 G00 X0 Y—40.0 B.G00 V—40.0 C.G00 UO V—40.0 D.G00 W—40.0
8.若X轴与Y轴的快速移动速度均设定为3000mm/min,执行指令G91 G00 X50.0 Y10.0,则其路径为(D )。
9.执行下列程序的轨迹图形是( A )。
G90 G00 X200.0 Y40.0;
G03 X140.0 Y100.0 I-60.0 J0 F300:
A.半径为R60的1/4圆 B.半径为R60的1/2圆C.半径为R60的3/4圆 D.半径为R60的整圆
10.下列代码中,不能用于螺纹加工的指令是( D )。
A、G33
B、76
C、G G92
D、G85
11.刀具长度补偿值的地址用( B )。
A.DXX B.HXX C.RXX D. JXX
12.非圆曲线节点坐标的计算,主要是由(B )完成。
A、设计人员
B、计算机
C、手工
D、操作者
13.粗车固定循环G71 P04 Q12 U1.0 WO.5 D2.5 FO.3 ,该粗车循环后的精加工单边余量为( C )mm。
A.2.5 B.1.0 C.0.5 D.0.3
14.在铣削固定循环中,用了孔定位并且可以越障的平面是( C )。
A.R点平面
B.工件的上表面
C.初始平面
D.高于最低参考平面的仔意平面
15.在现代数控系统都有子程序功能,FANUC数控系统中,能够正确调用子程序的编程语句是( A )。
A. G98 P2001
B.G99 P1002
C.M98 P0003
D. M99 P0050
2013年7月
2.在铣削加工中若对某个被加工面有平面度的要求,应选用下列形位公差符号(D )的形式表示。
3.采用球头刀进行曲面加工时,其刀位点应为( A )。
A.球心处 B.球面上 C.不确定 D.球两侧
4、采用恒线速度进行车削控制,已知工件的直径是120mm,若切削时的线速度为210m/min,则这时的主轴转速约为( C )r /rain。
A.400 B.518 C.557 D.680
6、刀具在工件坐标系中(X100,Z80)位置,若以此点建立工件坐标系,正确的编程语句是( B )。
A.G28 X100.0 Z80.0 B.G50 X100.0 Z80.0C.G54 G01 X100.0 Z80.0 D.G33 X100.0 Z80.0
7、执行程序段:G21 G17 G40 G80 G49后,不能完成的工作是(C )
A、设定尺寸单位模式
B、设定工作平面
C、移动刀具回原点
D、取消固定循环及刀具补偿
9、执行程序段“G91 G03 X60.O Y80.0 I—30.0 J40.0 F120.O”时,刀具的加工轨迹是( A )。
A.半径为50.0的二分之一圆弧 B.半径为50.0的四分之一圆弧
C.半径为50.0的四分之三圆弧 D.半径为50.0的整圆
11.在FANUC数控系统中,程序段G04 PXXX;P的单位是( D )。
A、秒
B、0.1秒 C.0.01秒 D、0.001秒
12、在G43 G01 Z15.0 H04 F300.0语句中,H04表示( A )。
A、刀具表面的地址是4
B、Z轴的位置是4
C、长度补偿值是4
D、半径补偿值是4
14、用FANUC数控系统机床加工一个φ12、有效深度36mm的孔,其加工程序段表述如下:G90 G98 G83 X10.0 Y20.0 Z-40.0 Q5.0 R3.0 F80.0;对执行该程序段描述不正确的是( D )
A、钻孔位置在(10,20)点上
B、安全间隙离上表面3.0mm
C、琢钻,每次琢钻深度为5mm
D、钻孔结束后返回R平面
15.当编制用户宏程序时,经常用到转移和循环语句。下列程序段中,属于无条件转移的语句是( B )。
2013年1月
1.下列不具备续效功能的一组代码是( C )。
A.G01|G02 B.M03/M04 C.G03/G04 D.M08/M09
2.程序字由地址码+数字构成,在下列各字中,不属于尺寸字的是( B )。
A.W-22.0 B.P1250 C. J-13.256 D. R-5.352 3.一个零件的轮廓往往是由许多不同的几何元素所组成,如直线、圆弧、二次曲线等,各几何元素的连接点称为( B )。
A.节点
B.基点 C.型值点 D.刀位点
4.刀具长度补偿值的地址用( D )。
A.DXX B.JXX C.RXX D.HXX
5.M代码控制机床各种( C )。
A.运动状态
B.刀具更换
C.辅助动作状态
D.固定循环
6.在铣削一个XY平面上的圆弧时,圆弧起点在(30,O),终点在(一30,O),半径为R50,顺时针方向加工,则铣削圆弧的指令为( D )。
A.G17 G90 G03 X--30.0 YO R--50.0 F50
B. G18 G90 G03 X-30.0 Y0 R-50.0 F50
C.G17 G90 G02 X30.0 Y0 R-50.0 F50
D.G17 G90 G02 X-30.0 Y0 R50.0 F50
7.采用恒线速度进行车削控制,已知工件的直径是¢100mm,若切剀时的线速度为189m/min,则这时的主轴转速约为( A )r/min。
A.600 B.700 C. 800 D.900
8.加工如图1所示零件,要使加工精度满足技术要求,应选择刀尖圆弧半径为( A )的外轮廓精车刀片。
