JTC
迅达（中国）电梯有限公司
中国区总
部、研发中心及制造中心项目四期工程钢
结
构
工
程质
量
评
估
报
告（联合厂房）
建设单位：迅达（中国）电梯有限公司施工单位：上
海绿地建设（集团）有限公司设计单位：上海市机电
设计研究院有限公司监理单位：上海建通工程建设有限
公司
总监理工程师:
1、工程概况
2、评估依据
3、钢结构施工概况
4、钢结构工程的质量监控
5、质量保证资料检查表
6、评估节论
工程概况
本工程总建筑面积约46715.5韦，联合厂房主车间建筑面积约为36356.6m2，采用单层多跨轻型门式钢架，东西长192m 南北宽195m 柱距12m 跨距为2*23.6+5*28+7m，结构总高度12.4m。柱脚采用地脚锚栓，柱与梁连接方式采用大六角高强度螺栓，钢柱采用H型焊接钢柱、屋面采用实腹钢梁，设置纵横向支撑系统，钢结构材质根据设计要求选用Q345B与Q235B级钢。
主生产车间屋面恒荷载取值：0.50KN/m2(含吊挂)；成品组装和包装车间屋面取值：0.3KN/m2, 主生产车间及成品组装和包装车间KAL屋面刚架活荷载0.3KN/m2。
屋面檩条恒荷载取值：0.3KN/m2;屋面檩条活荷载取值：0.5KN/m2
本工程基本抗震烈度为7度，涉及基本地震加速度值为a=0.10g。属丙类建筑，建筑结构安全等级为二级，结构重要性系数为丫=1.0。
本工程土0.000相当于绝对标高+ 4.600m。
二、评估依据
1 ?工程建设监理合同、工程施工合同
2 ?工程设计施工图
3 .《建设工程监理规范》(GB50319-2013
4 .《建筑工程施工质量验收统一标准》(GB50300-2001
5. 《钢结构工程施工质量验收规范》(GB50205-2001
6. 《钢结构高强度螺栓连接技术规程》(JGJ82-2011)
7 .《工程测量规范》(GB50026-2007
8 .中华人民共和国《工程建设标准强制性条文》
9.上海市《工程建设地方标准强制性文件》
三、钢结构施工概况
1. 本工程钢结构安装施工自2014年8月9日开工，至11月5日结束，
2. 监理单位监督施工单位建立健全了质量管理体系，严格做好工序质量把关工作，每道工序
施工前由技术、质量人员进行技术交底工作，施工中有专职人员严格把质量关，监理进行监督旁站、跟踪、检查。
3. 对进场钢结构及其构配件的外观质量检查进行验收，检验合格后允许使用。
4、对现场使用材料进行进场检查，要求具备厂家资质及产品合格证及质量证明文件，并按规
范要求进行抽样送检。
5. 预埋螺栓位置；钢柱吊装标高、垂直度；钢结构安装轴线、位置严格按照设计图纸的尺寸，
由专业人员准确的测量定位和校正，经监理复核认可后施工。
6、钢结构各连接节点螺栓紧固，焊接质量符合验收要求。
7、隐蔽工程及检验批验收内容详实、准确。
四、钢结构工程的质量监控
（一）加强监理预控：
1. 审查施工单位提交的《施工组织设计（方案）》，审核施工机具合格证、日常使用的安全检查，符合现场情况，并具备可操作性。对现场施工人员特别是特殊工种资质进行了审查，拒绝无证上岗，相关人员均具备资质。审查了钢结构工程分包单位相应资质，其具备的相应施工资质、施工技术标准、质量管理体系和设计深化能力。
2. 严格审查进场材料的质量保证书，结果均符合规范要求
3. 工序施工前严抓技术交底，并要求严格按工序施工。每一分项工程施工前，检查施工单位
的技术准备和质量控制准备工作。
（二）关键工序的监理：
1原材料质量控制：本工程构件材料材质采用Q345B梁柱连接节点采用10.9级摩擦型高强螺栓、其余未注明的均采用4.8级普通螺栓，监理对厂家资质、产品质保单、合格证、检验报告等进行审查，并按规范要求进行抽样送检，经检验钢材各项性能指标均符合设计要求。焊接材料选用符合规范要求。
2、钢结构安装的质量控制：
1）H型钢翼缘板与腹板的板材接料焊缝、钢架翼缘板与接口板的对接焊缝、腹板与端板的连接焊缝，其焊接质量及焊缝厚度满足设计要求。
2）构件安装前对构件进行了全面检查，构件数量，长度，平整度、安装拼接处螺栓孔之间的尺寸，满足设计要求。
3）现场实测，柱脚锚栓之间的尺寸，露出基础顶面的尺寸，基础顶面的标高，符合设计要求。
4）现场复核钢立柱垂直度、标高，并检查施工纪录，现场实际与设计相符。
5）对高强螺栓连接摩擦面的抗滑移系数进行了试验和复验，其结果符合设计
要求。高强度螺栓拧紧使用专门的经校验的扭矩扳手，对现场扭矩扳手的使用情况，监理采取现场
抽查和检查其现场施工纪录的方式监控，现场实际与规范要求相符。
6）对设计要求的一、二级焊缝，按规范要求进行了100濟伤检测，结果均合格。
3、构件涂装的质量控制
1）除锈前构件进行表面清理，除锈质量符合设计要求。2）防锈漆涂刷厚度及质量，现场实际与设计要求相符3）防火涂料，现场选购的材料、涂刷质量均满足设计及规范要求。
4、测量复核：细致检查了测量控制依据资料和测量标志，复核测量放线和
标高，现场实际偏差满足规范要求
（三）子分部工程和分项工程的划分与质量评定情况
根据国家统一验收标准和验收规范的规定，对本工程主体结构分部的划分和验收评定情况如F 表：
五、质量保证资料检查表
六、评估结论
1、钢结构施工质量，符合设计要求。
2、质量保证资料，基本齐全。
3、钢结构检测结果，符合设计要求。
4、评估意见：本工程钢结构安装工程质量，核定合格
上海建通工程建设有限公司
迅达电梯四期工程项目监理组
总监理工程师：___________________________
年月日
目录 第一章、钢结构制造工艺 第一节、钢结构主框架制造工艺 第二节、压型钢板的制造工艺 第二章、钢结构安装施工 第一节、安装施工作业准备 第二节、现场的材料管理第二节安装施工的质量标准 第二节钢结构安装施工工艺第二节高强螺栓连接 第三章、竣工验收检查第四章、质量控制及安全措施 第一章钢结构制造工艺 第一节钢结构主框架制造工艺 一、钢结构制造 （一）型钢及钢板 1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。 2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。 3、材料复验： a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。化学成份要求：C、SI、Mn、P、S等元素含量。力学成份要求试验项目：σs、σb、δs (%)、AKU (J )、aKU (J\cm2)和0Cakv(J)。试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。拉伸试验按照GB228-87《金属拉伸试验方法》执行。弯曲试验按照GB232-88《金属弯曲实验方法》执行。冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。 b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》 c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。 （二）焊材
金华市君华国际学校（小学部） 地基与基础分部 监 理 评 估 报 告 浙江长城工程监理有限公司 2018年02月01日
浙江灵康药业有限公司药品研发，加工及配送中心项目 GSP仓库主体结构验收 尊敬的各位领导、各位专家我代表监理公司向大家简单汇报一下GSP仓库主体结构的施工情况： 一、工程概况 浙江灵康药业有限公司药品研发，加工及配送中心项目，位于杭州市萧山区恳辉六路东侧、红十五线南侧，该工程由浙江灵康药业有限公司开发，浙江恒辉勘察设计有限责任公司进行地质勘察，浙江普天园林建筑发展有限公司完成本工程施工图设计，浙江长城工程监理有限公司监理，金磐集团有限公司总承包施工。在参建各方及相关部门的大力支持和密切配合下，GSP仓库主体结构工程已完成。GSP仓库为三层框架结构，总建筑面积为12930㎡，占地面积4248㎡，建筑高度为,17.60m，结构形式为钢筋砼框架结构，基础采用独立承台基础形式。 主体墙体为MU10页岩多孔砖，采用内墙M5、外墙M7.5砂浆砌筑。 二、监理组织和实施概况 1、我公司在工程现场设立工程项目监理部，设总监一名，按专业监理工程师一名，配备各专业监理员，总监负责监理组织实施日常管理，监理工程师负责分工程检查验收及隐蔽工程验收，审查施工单位相关计划、方案、材料等。监理员负责现场巡视检查、旁站工作，做好监理原始记录，项目监理部采取主动控制和事前、事中与事后控制相结合的动态控制方法，坚持以事前控制为主、运用全面质量管理和突出施工的重点、难点、关键部位以及加强旁站、巡视、平行检验等相结合的质量管理办法，分别对监理目标进行控制，确保工程建设项目的实现。 三、施工质量验收规范及操作依据 1、国家的有关法律、法规。 2、委托监理合同及施工承包合同。 3、有关规范，强制性标准。 四、工程质量监理情况 1、审核施工组织设计和方案。 2、对进入施工现场的建筑材料（钢筋、混凝土、砖等），在进场前检查其数量、规格、出厂合格证，在符合要求的基础上按规定进行见证取样、送样复试，经试验合格后才允许该批材料在
监理质量评估报告（钢结构子分部工程） 项目名称大型客机研制保障条件建设项目一期工程 钣金加工中心工程 建设单位上海飞机制造有限公司 设计单位中国航空规划建设发展有限公司施工单位中国建筑第八工程局有限公司编制单位上海上咨建设工程咨询有限公司总监理工程师程小娇 时间2012 年 10 月 2日
钣金加工中心工程 钢结构子分部工程质量评估报告 一．评估依据： 1．有限公司编制的施工图纸、专业深化设计图纸、设计文件（包括技术要求和设计变更通知单等）； 2．施工单位与上海商飞有限公司建设单位签订的施工承包合同； 3．上海上咨建设工程咨询有限责任公司与上海商飞有限公司签订的工程监理委托合同；4．经过专家评审的施工单位编制施工组织设计（方案）文件； 5、《建筑工程施工质量验收统一标准》GB50300－2001； 6.《钢结构工程施工质量验收规范》GB50205-2001； 7.《建筑钢结构焊接技术规程》JGJ81-2002； 8.《钢结构高强度螺栓连接的设计、施工和验收规程》JGJ82-91； 9.《钢结构制作安装施工规程》YB9254-95； 10.《钢结构制作工艺规程》DBJ08－216－95； 11、《门式刚架轻型房屋钢结构技术规程》CECS102:2002 12、《建筑结构荷载规范》GB50009-2001 13、《实腹式钢吊车梁》03S520-1 14、《吊车轨道联结及车档》05G525 15、《涂料前钢材表面锈蚀等级和除锈等级》GB8923-88 16、我国现行工程建设强制性标准； 17、其他有关的规范及规程。 二．工程概况： 1、结构设计型式和规模简述： 钣金加工中心工程由钣金厂房和附楼组成，总长145.25m,占地面积为10558平方
XX小区一标段X#住宅楼及商铺 主体分部工程质量评估报告 编制人： 项目总监： 审核人： XX监理有限公司XX小区监理部
目录 一、工程概况…………………………………………… 二、质量评估的依据…………………………………… 三、工程质量控制方法及程序………………………….. 四、质量评定…………………………………………… 五、结论………………………………………………….
17#楼及商铺主体工程质量评估报告 一、工程概况 本工程总建筑面积8935.877m2，建筑高度47.0m，商铺高度5.6m。框架抗剪等级为Ⅱ级，剪力墙抗震等级Ⅱ级，抗震设防烈度8度。建筑物合理使用年限50年。本工程由XX建设集团有限公司投资建设，陕西XX勘查设计勘察，中国XX汉设计工程有限责任公司设计，XX监理有限公司监理，XX建筑工程有限公司第一项部承建施工。 主体工程结构类型为住宅剪力牆结构，商铺为框架结构。五层以下混凝土剪力墙柱强度为C30，梁板楼梯强度为C25。五层以上墙柱、梁板楼梯均采用C25。其它填充墙采用加气混凝土砌块。外墙保温采用40厚XPS外墙保温模内一次浇筑。 二、质量评估的依据： 1、国家现行有关建设工程的法律、法规、质量管理条理、强制性条文及规定、办法等。 2、设计图纸及实施过程中的设计变更文件。 3、工程承包合同与委托监理合同。 4、《钢筋焊接及验收规程》JGJ18-2003 5、《建筑工程施工质量验收统一标准》GB50300-2001。 6、《混凝土泵送施工技术规范》JGJT10-95。 三、工程质量控制方法及程序
主体工程于XX 年5月2日开始，10月26日，结构工程顺利封顶，下面就主体分部各阶段施工情况进行汇报： （一）、各楼层墙柱及楼面梁、板钢筋砼施工： 主体结构工程开始前，业主、监理对商品砼供应单位资质进行了审查，施工单位申报了各项施工方案，并对各种规格钢筋进行了抗拉、抗弯、焊接性能检验。施工过程中，施工单位进场原材料手续较为完备，申报也比较及时。 在主体工程施工控制过程中，我们严把材料进场质量关，施工单位所有进场材料全部必须检验合格，并且进行材料复试，监理人员现场随机见证取样，经检验合格后方可用于本工程。 在各层墙、柱、梁、板钢筋施工过程中，施工单位能根据设计、规范要求，认真绑扎、焊接各类型钢筋，并及时上报监理、业主进行隐蔽工程验收，对于个别质量通病及不符合设计、规范处，在监理、业主指出后，能及时按设计图纸和规范要求，整改到位。 在模板工程施工中，由于施工单位采用大块竹胶，整个大面比较光洁。但在初期施工时个别梁、板、墙、柱模板接缝处漏缝，夹角等质量通病，细部模板施工过程中轴线位置移位等现象，在监理、业主指出后，此类现象得到了改进。 在混凝土施工过程中，施工单位能根据工程例会中业主、监理技术交底要求，派出钢筋工对楼面钢筋进行整理，派出模板工、水电工、架子工进行护模，水电预埋材料成品保护及搭设外架保护施工通道等工作。砼振捣较为密实、施工连续。混凝土也得到了及时养护。
主体分部工程 质量评估报告 工程名称： 建设单位： 施工单位： 设计单位： 监理单位： 总监理工程师：______________________
主体分部工程质量评估报告 一、工程概况 二、评估依据： 1、工程建设监理合同 2、工程施工合同 3、工程设计文件及变更文件、设计施工图纸，地质勘察报告 4、《钢筋焊接及验收规程》JGJ18-2012； 5、《混凝土结构工程施工质量验收规范》GB50204-2015。 6、《混凝土质量控制标准》GB50164-2011； 7、《混凝土强度检验评定标准》GB/T50107-2010； 8、《工程建设标准强制性条文》（房屋建筑部分2013年版）； 9、《建筑工程施工质量验收统一标准》GB50300-2013；
10、《砌体结构工程施工质量验收规范》GB50203-2011； 11、《工程测量规范》（附条文说明）GB50026-2007 12、国家建筑工程质量验收有关规程、规定等 三、工程质量控制资料核查 1、钢材出厂合格证和试验报告：82 份，符合要求； 2、焊接试（检）验报告、焊条（剂）合作证： 104 份，符合 要求； 3、机械连接试（检）验报告： 104 份，符合要求； 4、水泥出厂合格证和试验报告：9 份，符合要求； 5、砖出厂合格证和试验报告：33 份，符合要求； 6、混凝土试块试验报告：89 份，符合要求； 7、砂浆试块试验报告：36 份，符合要求； 8、主体验收记录： 3 份，符合要求； 9、施工组织设计： 1 份，符合要求； 10、图纸会审记录： 1 份，符合要求； 11、隐蔽验收记录：82 份，符合要求。 四、工程施工质量情况 1、钢筋的品种、质量、规格、尺寸等符合设计和施工规范要求。 2、钢筋绑扎、锚固长度及接头等符合设计和施工规范要求。 3、混凝土所用的水泥、粗细骨料、水等符合设计和施工规范要求。 4、混凝土的配合比、原材料计量、搅拌、养护和施工缝的处理等基本按规范要求施工，混凝土试块强度符合设计要求。
编号： **工程质量评估报告 （主楼20层以下土建主体结构工程） 一、工程概况 1、工程概况： **工程位于市北京路号南侧，总建筑面积125899m2（地上建筑面积93828m2）。 一期工程建筑面积约110000m2，主楼地面以上36层，地下二层，建筑物高度171.60m，为钢筋混凝土框架—核心筒结构；裙楼七层，局部八层，建筑物高度36.00m，为钢筋混凝土框架—剪力墙结构。 一期工程地下二层结构抗震等级为框架三级、剪力墙三级；地下一层以上结构抗震等级分裙楼框架二级、剪力墙一级，主楼及其附近范围为框架特一级、核心筒剪力墙特一级。 本工程由**投资建设，**承担建筑设计，***公司承担施工阶段监理。 主体结构工程由***公司承建。 2、施工情况： 本工程主楼自2006年1月20日出±0.00至2007年2月26日封顶，主体施工历时13个月（其中主楼20层结构主体于2006年9月14日完成），20层以下墙体自2006年10月开始砌筑，历时5个月完成。裙楼主体施工从2006年3月9日至2007年1月30日封顶，历时9个月，5层以下墙体自2006年11月开始砌筑，历时4个月完成。 二、质量评估依据、评估范围 1、质量评估依据 1）***设计研究院有限公司--“***”施工图及有关文件； 2）《建筑工程施工质量验收统一标准(B50300-2001）》；
3）《混凝土结构工程施工质量验收规范》GB50204—2002； 4）《高层建筑混凝土结构技术规程》JGJ3—2002； 5）《高强混凝土结构技术规程》 CECS104：99； 6）《钢筋焊接及验收规程》 JGJ18—2003； 7）《砼强度检验评定标准(BJ107-97）》； 8）《江苏省建筑安装工程施工技术操作规程（砌体结构工程）》DB32/295-1999； 9）《江苏省建筑安装工程施工技术操作规程（砼结构工程）》DB32/296-1999 10）《钢结构工程施工质量验收规范》GB50205-2001 11）《钢结构工程质量检验评定标准》GB50221 12）《建筑钢结构焊接技术规程》JGJ81 13）与本工程有关的标准、规范、规程及技术性文件； 14）市建筑安装工程质量监督站的有关要求； 2、本质量评估报告的评估范围 本质量评估范围为：主楼±0.00以上20层以下主体结构及墙体，裙楼±0.00以上5层以下主体结构及墙体。 三、工程分部、分项划分、验收情况及工程质量评定等 1、工程分部、分项划分

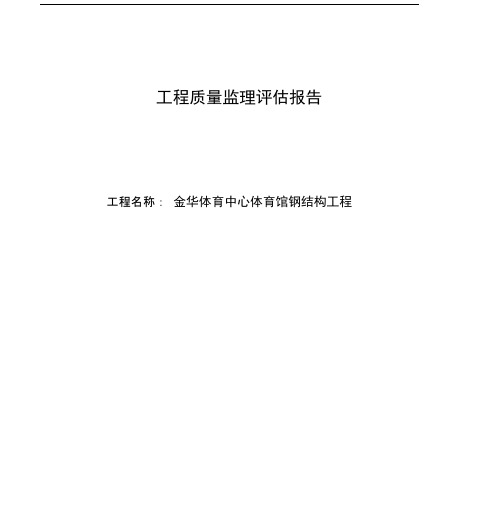

工程质量监理评估报告 工程名称：金华体育中心体育馆钢结构工程
