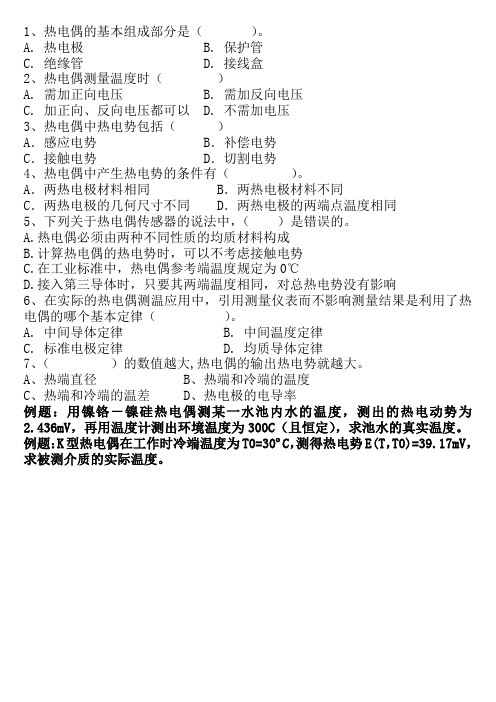

1、热电偶的基本组成部分是（）。
A. 热电极
B. 保护管
C. 绝缘管
D. 接线盒
2、热电偶测量温度时（）
A. 需加正向电压
B. 需加反向电压
C. 加正向、反向电压都可以
D. 不需加电压
3、热电偶中热电势包括（）
A．感应电势 B．补偿电势
C．接触电势 D．切割电势
4、热电偶中产生热电势的条件有（）。
A．两热电极材料相同 B．两热电极材料不同
C．两热电极的几何尺寸不同 D．两热电极的两端点温度相同
5、下列关于热电偶传感器的说法中，（）是错误的。
A.热电偶必须由两种不同性质的均质材料构成
B.计算热电偶的热电势时，可以不考虑接触电势
C.在工业标准中，热电偶参考端温度规定为0℃
D.接入第三导体时，只要其两端温度相同，对总热电势没有影响
6、在实际的热电偶测温应用中，引用测量仪表而不影响测量结果是利用了热电偶的哪个基本定律（）。
A. 中间导体定律
B. 中间温度定律
C. 标准电极定律
D. 均质导体定律
7、（）的数值越大,热电偶的输出热电势就越大。
A、热端直径
B、热端和冷端的温度
C、热端和冷端的温差
D、热电极的电导率

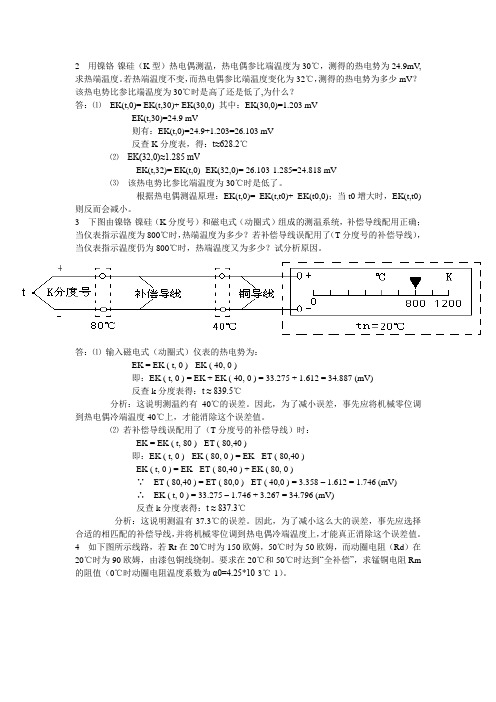

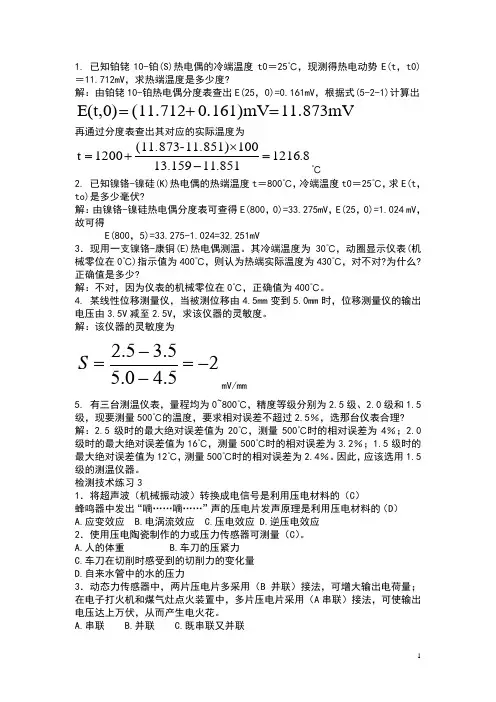

例题：用镍铬－镍硅热电偶测某一水池内水的温度，测出的热电动势为2.436mV，再用温度计测出环境温度为300C（且恒定），求池水的真实温度。例题：K型热电偶在工作时冷端温度为T0=30oC，测得热电势E(T，T0)=39.17mV，求被测介质的实际温度。
表面温度测量方法 表面热电偶在结构上坚固得多，并且不受因安装材料或方法所引起的应变的影响。它们具有设计简单的固有特点，从而使成本较低。所有热电偶表面传感器都具有能够在与表面热电阻传感器相比高出很多的温度下正常工作以及响应更加快速的特定。但是，热电偶传感器生成的电压信号较低，可能需要进行附加放大，这在电气噪声很高的环境中是一个缺点。 与表面热电偶传感器不同，表面热电阻传感器不需要参考点、冰浴或温度补偿电路。这些传感器具有非常低的热质量，因此可提供真实的表面温度测量值以及快到50ms的响应时间。铂传感器被公认为是一种精密温度测量传感器，它可在-190℃～660℃温度范围来定义国际温标（ITS-90）。将铂温度计选择作为首要标准的主要原因是，它的电阻温度参数具有优异的稳定性和重复性。表面热电阻的信号输出大小是热电偶输出的50～200倍。这意味着温度测量常常可使用标准仪表来进行。 TOBTO拓必拓TM-1300A微型测温笔主要用于物体表面温度的精确测量。 TOBTO拓必拓TM-1300A微型测温笔特点： 1、LCD4位数字液晶显示 2、采用集成电路稳定可靠 3、使用充电锂电池，使用周期长
TOBTO拓必拓TM-1300A微型测温笔技术指标： 1、分辨率：1℃；单位：℃ 2、精度：±(2%+1℃) 3、测量范围：TP─01-20℃──300℃ 比例系数：12:1； 4、测量环境：0℃──50℃相对湿度≤80%RH； 5、保存环境：-30℃──60℃相对湿度≤75%RH； 6、电池连续使用寿命720小时。 TOBTO拓必拓TM-1300A微型测温笔使用方法： 1、按开关键开机，红外对准要测量的设备，再按“M”执行键开始 测量，仪器显示采集到的数值后测量完成。 2、手动开/关机。
湖南大学实验指导书 课程名称：实验类型： 实验名称：热电阻热电偶温度传感器校准实验 学生姓名：学号：专业： 指导老师：实验日期：年月日 一、实验目的 1.了解热电阻和热电偶温度计的测温原理 2.学会热电偶温度计的制作与校正方法 3.了解二线制、三线制和四线制热电阻温度测量的原理 4.掌握电位差计的原理和使用方法 5.了解数据自动采集的原理 6.应用误差分析理论于测温结果分析。 二、实验原理 1.热电阻 (1) 热电阻原理 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。常用铂电阻和铜电阻，铂电阻在0—630.74℃以内，电阻Rt与温度t 的关系为： Rt=R0(1+At+Bt2) R0系温度为0℃时的电阻，铂电阻内部引线方式有两线制，三线制，和四线制三种，两线制中引线电阻对测量的影响最大，用于测温精度不高的场合，三线制可以减小热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。四线制可以完全消除引线电阻对测量的影响，用与高精度温度检测。本实验是三线制连接，其中一端接二根引线主要是消除引线电阻对测量的影响。 (2) 热电阻的校验 热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法
工作用铂铑10-铂热电偶校准结果的不确定度评定 1、概述 热电偶校准结果的不确定度评估，主要是为确定标准器和电测设备选择的合理性。校准结果不确定度的评估方法和结果为日常校准工作提供参考。 2、校准对象 工作用铂铑10-铂热电偶，校准点分别为419.527℃（锌点），660.323℃（铝点），1084.62℃（铜点）。铂铑10-铂热电偶各校准点的微分热电势为：S 锌=9.64μV/℃，S 铝=10.40μV/℃，S 铜=11.80μV/℃。 3、测量标准及设备 3.1 标准器 标准器为一等标准铂铑10-铂热电偶，主要技术指标如表1 表1 计量标准器技术指标 3.2 电测设备 数字多用表，测量范围（0～100）mV ，分辨力0.1μV ，MPE ：±(0.005%读数+0.0035%量程)。 4、测量方法 将一等标准铂铑10-铂热电偶（以下简称标准热电偶）和工作用铂铑10-铂热电偶（以下简称被检热电偶）捆扎后放入管式检定炉，用双极比较法在锌、铝、铜三个温度点进行检定。分别计算算术平均值，最后得到被检热电偶在各温度点的热电势值。 5、测量模型 检定点测量结果的测量模型： ）（标被证E E E E t -+= （式1） 式中： t E ——被检热电偶在检定点上的热电动势值，mV ； 证E ——标准热电偶证书上给出的热电动势值，mV ； 被E ——被检热电偶测得的热电动势算术平均值，mV ；
标E ——检定时标准热电偶测得的热电动势算术平均值，mV 。 被E 和标E 是用一台数字多用表同一时间同一条件下测得，故两组测量数据具有相关 性，根据不确定度传播率得到： )()()(2)()()()(322 232222212标被标被标被证，E u c E u c E E r E u c E u c E u c y u c +++= （式2） 式中，灵敏系数： 11=??= 证E E c t 12=??=被 E E c t 1-3=??=标E E c t 相关系数：=),(标被E E r （-1～1） 6、标准不确定度评定 主要不确定度来源：测量重复性、标准器、电测设备、多路开关、参考端、炉温变化及均匀性等影响量。 6.1 测量重复性引入的不确定度分量a u ，用A 类方法进行评定。 因在三个温度点校准时，测量重复性情况大致相同，故对其在任意校准点进行重复性分析，可代表其在其他温度点重复性情况，现以1084.62℃点测量为例分析。 用一等标准热电偶作为标准检定工作用热电偶。由于本检测系统为自动读数，只能按规程测量4次，测得工作偶的五组每组4个重复性试验数据，合并样本标准偏差1p s ，测得标准偶的五组每组4个重复性试验数据，合并样本标准偏差2p s ，数据见表2。 表2
航空航天材料规范SAE AMS 2750D 1. 范围： 该规范描述了对热处理设备的温度要求。包括温度传感器、仪器、热处理设备、系统精确度测试和温度均匀性测试。这些对确保零件或原材料按照适用规范进行热处理，是必要的。 除非材质或过程规范特别规定，否则该规范不适用于加热或中间热处理，。 该规范适用于实验炉，参见第3.6节。 2. 适用文件： 以下文件从订单发布之日起生效，并构成了该规范的一部分。除非对使用的文件版本有专门的规定，否则供应商要使用最新版本的文件。当参考文件取消，而且没有文件替代时，使用最新发行的那版文件。 ASTM文件 可以从ASTM, 100 Barr Harbor Drive, 邮箱C700，West Conshohocken，PA19428-2959或https://www.doczj.com/doc/112238835.html,获得。 ASTME 207，ASTM E 220，ASTM E 230，ASTM E 608，ASTM E 1129，ASTM MNL 7，ASTM MNL 12。 3. 技术要求 温度传感器： 温度传感器必须符合表1要求和如下要求。一些例外情况在下文中有提到。
温度应该用此规范中规定的热电偶来测量，或用其他的精度相同或更高的热电偶或温度传感器来测。热电偶用裸线或涂装线或MIMS线(矿物绝缘，金属铠装的)制成。没有特殊说明的话，要求适用于所有温度传感器材料。此规范中的“传感器”即指“温度传感器”。从传感器首次校准或后来校准所得到的修正系数可以用来提高温度的精确度，且在此规范要求下要被使用。 校准：传感器应该有合格证明，注明校准数据的来源、理论测试温度，实际测试温度读数、校准方法和每个可追溯到NIST或其他认可的国家标准的校准温度的修正系数。校准方法应符合ASTM E 220，ASTM E 207或其他国家标准的要求。 从毫伏到度或从度到毫伏的转化，应该遵守ASTM E 230或其他国家标准。 温度传感器必须在使用的温度范围内校准。所有热电偶的校准点间隔不能超过250 o F(140 o C) ，不包括那些按照ASTM MNL 12或其他国家标准要求，在固定点上校准的热电偶。K型和E型热电偶在500 o F (260 o C)温度以上使用后不允许再次校准。对超过最高校准温度和低于最低校准温度的修正系数不允许用外插法来预测。 热电偶及其使用：热电偶只能在ASTM MNL 12 表3.1（对保护性热电偶的最高建议温度范围）或3.5（对保护性热组件的最高建议温度范围），ASTM E 230 表6（对保护性热电偶的最高建议温度范围），ASTM E 608 表1（对铠装的热电偶的最高建议温度范围）或其他国家标准规定的以及传感器供应商建议的范围内使用。对于不符合以上温度要求的热电偶，应该按该规范中表格1所要求的校准和重新校准的温度间隔来使用。
39172900 热电偶保护管 68151000 碳化硅再结晶热电偶保护管68159910.99 热电偶保护管 69039000.00 热电偶保护管 69141000 测温热电偶用保护管 69149000 热电偶保护管 71159010.90 铂铑热电偶丝 71159010.90 热电偶丝 72189900.00 热电偶接头材料 73049000 热电偶保护套管 73069000 热电偶保护管 73269010 热电偶保护套管 76169910 铝水测温热电偶保护套管81129900.00 热电偶材料 82042000 硬质合金热电偶套筒 85141010 热电偶退火炉 85143000.90 热电偶/热电阻检定炉85144000.90 宽温区热电偶检定炉85144000.90 铂热电偶检定炉85168000.00 防腐型热电偶 85168000.00 隔爆型热电偶 85168000.00 隔爆热电偶 85168000.00 机电一体化热电偶85168000.00 锅炉炉壁热电偶85168000.00 表面热电偶 85333900.00 铠装式热电偶热电阻85359000.00 热电偶接线盒 85365000.00 热电偶退火炉定时控温仪85366900.00 热电偶插头 85369000.00 热电偶快速接头85369000.00 热电偶调理端子板85369000.00 热电偶端子 85371090.00 热电偶开关盒 85371090.90 端子式隔离热电偶信号转换器85415000.00 热电偶保护管 85423900.00 热电偶模块 85437099.90 热电偶信号调节器85437099.90 热电偶信号调理器85437099.90 智能热电偶信号调理器85439090 热电偶端子盒 85439090 8通道热电偶输入模块85439090 碳化硅再结晶热电偶保护管85444219 热电偶用补偿导线
热电偶的好坏如何判断？ 热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 判断热电偶的好坏方法一:仪器检测:首先确定热电偶的外观没有问题，是好是坏，得通过检测才能确定。将待测热电偶穿上热电偶专用的瓷套管，和标准铂铑热电偶一起放入管式电炉中，将热端插入管式电炉中的一个多孔的均热用的金属镍制成的圆柱体中。将各自的补偿导线的冷端放入由冰水混合物保持的零摄氏度的容器中。将管式电炉保持在该热电偶的许用最高温度，并稳定保持这个范围。这时候用经过检测合格的惠司登电位差计，测出标准热电偶和待测热电偶产生的热电势差并记录。根据记录的热电势差，查表查出各自对应的温度，如果待测热电偶超差，可以判定为不合格。这种管式电炉，不是分析化学用的硅碳棒管式电炉。对于不合格的热电偶，可以从热端切断一小段，重新焊接。焊接的方法很简单，对普通的镍铬热电偶，可以用自耦变压器调至较低电压，用热电偶的两根丝并成一极，另一极用碳棒，直接引燃电弧，两根热电偶丝会在头上熔成一个小球状。这种操作不难，可以调整电压，很快就会掌握。这种焊接使用的是自耦
变压器，千万注意绝缘以保安全。对贵重的铂铑热电偶的焊接，是另一种方法。将调压后的电源一极插入氯化钠水溶液，另一极是拧在一起的热电偶，用绝缘钳夹住热电偶，轻点溶液表面，热电偶两端就能够熔合。这两种焊接方式，要注意安全和练习，容易掌握的。重新焊接的热电偶，可以再检测，确定合格与否。 判断热电偶的好坏方法二:万用表检测:在用万用表检测前,我们先通过肉眼观察，保护管是否腐蚀穿透，是否漏水等。然后在扩用万用表测量通断，装配式热电偶电阻一般不大于2欧姆，网线式电阻一般不大于50欧姆。一般大于1K就可以确定是坏了。郑重提示：1，以上只是简单判断，长期在高温环境下工作，容易出现温度漂移，如K 型长期工作在1000度以上，E型长期工作在800度以上，S型长期工作在1250度以上，就会发生漂移，1000度漂移2–5度很见常。根据相关技术规程要求，是强制检定的标准计量器具，牵涉到节约能源和安全生产，一般规定使用一年必须送流量计流量计计量测试中心检定。用万用表测量电阻值.电阻超过100K就是坏的. 用万用表欧姆测量法来测，调好电阻量，接通两端，用打火机稍微烫下，如果万用表指针明显变大或变小这说明该是好的，指针不动说明已经坏了。可以用万用表毫伏档测量两端电压，如无电压则坏。
实验六热电偶的制作与标定 一. 目的 了解热电偶温度计的工作原理，学会焊接铜—康铜热电偶的方法，并学会热电偶的标定。 二. 热电偶温度计原理、焊接及标定 1. 热电偶温度计工作原理 测温用的温度计大致可以分为下列五类：膨胀式温度计（如水银温度计）、压力表式温度计（如充氮气温度计）、电阻温度计（如铂电阻温度计），热电偶温度计（如铂铑 10 —铂热电偶、镍铬—镍硅热电偶）、辐射式温度计（如光学高温计）。其中热电偶温度计由于在测温中有较高的准确度，所以在工农业生产和科研工作中都广泛地使用。 由两种不同性质金属线或合金丝 A 与 B ，连接组成一个闭合回路称之为热电偶，如图 1 所示。 A 、 B 叫做热电极。如果使两个接点 1 、 2 处于不同的温度，回路中就会产生热电势 E ，这一现象称为热电效应，热电偶就是基于这一效应来测量温度的。
在图 1 所示的热电偶的闭合回路中所产生的热电势 E AB只与热电偶的两种材料的性质和两端的温度有关，与金属丝的长度、截面大小无关。当热电偶材料一定时，则热电势 E AB就只与热电偶两端温度 t 和 t0有关，即 E AB＝（ t，t0）。如果参考端（又称冷端）的温度 t0保持不变，则两端之间热电势 E 12 的大小就可以用来表示测量端（又称热端）1的温度高低。通常将热电偶的冷端放在装有冰水共存的保温瓶中，使其t0恒温于0℃ 。 2. 热电偶的焊接 热电偶的测量端与参考端都是由两种金属焊接制成的。为减小传热误差和滞后，焊接点宜小，其直径应不超过两倍金属丝的直径。焊接的方法可以采用点焊、对焊，如图 2a和b所示。也可以把两个热电偶绞缠在一起再焊，称为绞状点焊，如图 2c 所示，但绞缠圈数不宜超过 2-3 圈。 a b c 图 2 热电偶的热接点 热电偶的两热电极要很好地绝缘，以防短路。如果热电偶地金属是裸线，通常都要用绝缘管套在导线上进行绝缘，聚乙烯或聚四氟乙烯都是在常温范围内采用绝缘管材料。
是否提供加工定制是品牌顺达 型号WR系列铠装热电偶品种铠装热电阻 分度号K、N、E、S 测量范围0℃-1200℃（℃）（℃） 允差等级 A 热响应时间≤8（s）（s） 图片，价格，产品属性，仅供参考,不作交易价格,具体以实物为准,欢迎来电咨询 WR系列铠装热电偶 铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～1100℃范围内的液体，蒸汽和气体介质以及固体表面的温度。 □ 主要技术指标 ·测温范围和允差 注：（1）t为被测量温度的绝对值< （2）T型分度号产品需与厂方协商订货。
热电偶温度计
WR口K系列铠装热电偶 ■执行标准：JB／T5582－91 铠装热电偶具有体形细长、热响应快、耐震动、使用寿命长以及便于弯曲等优点，广泛应用航空，原子能、石油、化工、治金、机械、电力等工业部门和科研领域，尤其适宜安装在管线狭窄，弯曲和要求快速反应，微型化的特殊测温场所。 铠装热电偶通常由铠装热电偶元件、安装固定装置和参比端连接装置等主要部件组成。 ■ 特点 测温范围大，反应速度快，外径小，温度变化反应迅速，安装方便，使用寿命长、气密性好，机械强度好。可在有震动、低温、高温条件下使用。 ■ 主要技术指标 ● 铠装热电偶推荐使用温度上限
● 型号及允差 ● 铠装热电偶热响应时间τ0.5 ● 铠装热电偶室温绝缘电阻
● 铠装热电偶的高温绝缘电阻 ● 铠装热电偶测量端形式 ■ 安装固定装置及公称尺寸 凡订( )尺寸的卡套法兰时，需在订货合同上注明：卡套法兰D1=65mm。 ■ 铠装热电偶的结构型号 说明： ·铠装热电偶最小外径，K型为Φ0.25mm，E型为Φ1.0mm，铠装热电偶最大外径，K型为Φ8mm，我所可提供Φ10mm。
K分度号铠装热电偶校验方法： 1、经外观检查合格的新制热电偶，在检定示值前，应在最高检定点温度下，退火2 h 后，随炉冷却至250℃以下，使用中的热电偶不退火。 2、热电偶的测量端应处于检验炉最高温区中心；标准热电偶应与管式炉轴线位置一致。 3、检验炉炉口沿热电偶束周围，用绝缘耐火材料堵好。 4、检定顺序，由低温向高温逐步升温检定，炉温偏离检定点温度不应超过±5℃。 5、当炉温升到检定点温度，炉温变化小于0.2℃/min时,可以开始读取数据和测量信号。 6、读数应迅速准确，时间间隔应相近，测量读数不应小于4次，测量炉炉温度变化不大于±0.25℃。 7、测量时将所有测量数据填写在工作用热电偶检定记录表上（见附表） 8、详细请参见《JJG351--96工作用廉金属热电偶检验规程》。 在线取出热电偶操作方法 1、常温下直接取出热电偶即可。 2、高温下不能直接取出热电偶，高温下每取出10cm等待5分钟直至全部取出。 3、将取出的热电偶拿到校验炉进行校验，并把校验结果填入工作用热电偶检定记录表。 网带表面温度测量方法： 测量时网带上需无产品 1、把铠装热电偶端头用扎丝固定在网带中间，开动网带以正常速度前进。 2、向前行进2.5m后停止网带，在离铠装热电偶端头2m的位置再加扎丝固定后继续开启网 带前进。在后面可以视铠装热电偶行进情况在适当位置加扎丝固定。 3、当网带行进到氧化第一区位置时，停止网带5分钟待仪表显示数稳定后读出数据记录到 表格上，同时也读出该温区仪表显示值记录到表格。 4、按上面方法测量其它区温度并记录表格中。 5、测量完毕后抽出铠装热电偶和除去网带上残留的扎丝。
将热电偶固定在电路板上，可以在焊接过程中监测重要的温度参数。固定方法有许多种。其目的是获得关于电路板组件关键位置的精确可靠的温度数据。热电偶的固定方法对数据质量的影响极大。 利用热电偶测量温度是一项精密、费时而艰苦的工作。热电偶的固定场所有时可能会限制安装方法的采用，从而使问题复杂化。例如，对于FR4板材、陶瓷或塑料元件等不可焊的表面，便不能采用高温焊接方法。在高密度电路板的元件密集区不能使用胶带固定，要穿过壳体上的小孔接触元件十分困难。然而，与其它方法，如热点或裂纹(crayon)、IR传感器、或估测等方法相比，热电偶仍具有较大的优势。 热电偶固定方法 为了从热电偶中获得可靠的数据，必须了解下面两个通用规则： 热电偶结必须与被监测表面进行直接、可靠的热接触，否则，在热电偶结与被测表面之间就会产生一不可知的热阻。这样，温度读数将更接近于热电偶周围材料的温度，而不是被测表面的温度。一个极端的例子是，当Kapton胶带在炉膛温度下松驰时，热电偶将脱离被测表面，开始测量周围空气的温度。 用于将热电偶结固定到被测表面的材料应最少。这种材料会增加直接传给热电偶结的热容量，以及与这种材料接触的被测表面的热绝缘性(insulation)，这两种情况均会导致在炉温上升或下降时，热电偶的温度滞后于板表面的真实温度。当温度的变化率为2℃/s时，将滞后5℃至10℃，这意味着典型回流温度曲线上的温度峰值将大打折扣。 现在让我们讨论一下各种热电偶固定方法，这将有助于针对特定的应用场合选择最佳的方法，以获得最可靠的结果。 高温焊料 一般来说，需要至少含铅93％、熔点超过290℃的焊料，这样，焊料在回流焊时就不会熔化。这种焊料具有良好的导热性，有助于将误差减到最小，即使在热电偶结略微脱离电路板表面的情况下也是如此。它能提供很好的机械固定性能，适用于测试电路板(图1)。 图1：在0.025mm引脚间距元件(左)上的热电偶安装不良。大的焊球大大地增加了引脚的热容量。 另一方面，焊接需要相当的技巧与时间，来形成小的热电偶固定区，而不会使电路板、焊盘或元件过热或损坏。高温焊料即使采用活性助焊剂，润湿性与流动性也不好，使条件恶化。而且，要想彻底清除焊料，很难不破坏元件、焊点或焊盘。 再者，这种方法不能用于尚未经过回流的电路板，因为在热电偶固定时，它很可能会使元件发生移动。这种方法也不能用于将热电偶固定到不可焊的表面，如陶瓷与塑料元件，和FR4板。要在未经回流的细间距器件上使用焊料也很困难。 采用胶粘剂 胶粘剂的使用比高温焊料要容易一些。常用的胶粘剂通常可以分为两类，它们均可将热电偶固定到塑料、陶瓷元件以及FR4板等不可焊的表面。 一类是UV活化胶，它可在几秒钟内将热电偶固定，但只能工作于120℃左右的温度环境中。在回流焊温度峰值为210℃左右时，其固定性能不佳，因而常用于波峰焊。 由于其导热性较差，因此当胶粘剂活化后，应使热电偶结紧贴在被测表面(图2)。用小刀很容易剔除粘胶，但却会在FR4和深色元件表面留下一些易见的膜状痕迹。这里不能使用高效溶剂(如丙酮)清洗，因为这些溶剂同样会溶解塑料，造成电路板的损坏。 图2：如果在固定热电偶时使用过多的胶粘剂，将会产生不良的热传导。 专用的高温双组份环氧胶的耐温可达260℃，但在高温下的固化却需要数小时。这很不方便，特别是在需要快速诊断故障的情况下。环氧胶同样需要仔细地定位，以保证在整个固化过程中，热电偶都与被测表面保持接触。与UV活化胶类似，环氧胶也不能在不破坏电路板或元件的情况下被彻底清除。快速固化胶，如“5分钟”环氧胶，耐温为130℃。但这一温度太低，难以防止回流焊时的脱落。 胶粘带 高温胶粘带，如Kapton胶带，可在任何表面方便地使用。但是，必须预先装入热电偶结，使其与被测表面稳定接触。 注意，它的周围没有可导材料，即使结点只离开被测表面千分之一英寸，其测量温度也将主要是周围环境的温度，它在一定程度上受到热辐射的影响。你还可能发现，利用胶带在高密度区固定热电偶很困难，甚至不可能。一种行之有效的方法是，将热电偶导线弯成一个小钩子的形状(图3)(图4)。 图3：用胶带将线粘在钩的后面，使结点预先装在表面。 图4：加热后胶带松驰，使热电偶从引脚处翘起。 机械固定 下面两种常用的热电偶机械固定方法是极不相同的：纸夹(paper clip)固定法和镙钉固定法。 采用纸夹固定无疑是快捷而方便的，镙钉固定则坚固而可靠。两种方法均可反复承受炉子的温度，但只能用于对板子边缘进行监测。 线夹不能牢固而可靠地固定热电偶。如果在操作过程中不小心拉动线，就会导致热电偶移动。强力弹簧夹可将导线夹紧些，但其热容量和IR屏蔽(shadowing)效应会妨碍位于夹子内的板区的正常加热。 镙钉固定法显然会破坏电路板。而且，热容量和来自板背面或内部铜层的热传导会使温度显示失真。 机械式热电偶支撑器件具有以下优点： 可以很容易地夹在电路板的边缘，热电偶结点可以固定在电路板的任何位置，包括元件间的窄小空间。 弹簧张力使热电偶结点牢固地接触任何类型的表面。 低热容的热电偶结点可以快速响应温度的变化。
热电偶检定规程 中华人民共和国国家计量检定规程 JJG351 96 工作用廉金属热电偶1996年8月23日批准1997年3 月1日实施 国家技术监督局
目录 一技术要求 二检定条件 三检定项目和检定方法 四检定结果处理和检定周期 附录 附录1 热电偶用补偿导线的检定方法 附录2 带补偿导线热电偶的检定方法 附录3 管式炉炉温温场测试方法 附录4 标准铂铑10—铂热电偶在0∽1300℃附范围内，整百度的热电动势和温度对照表编制方法表附录5 K、N、E、型热电偶热电动势允差表 附录6S、K、N、E、J、型热电偶整百度点，微分热点动势表附录7 S、K、N、E、J、型热电偶分度表 附录8 廉金属热电偶检定记录格式 附录9 检定证书(背面)格式
工作用廉金属JJ G351-96 热电偶检定规程代替JJ G351-84 本检定规程经国家技术监督局于1996 年8 月23 日批准，并自1997 年 3 月 1 日起施行。 归口单位：辽宁省技术监督局 起草单位：沈阳合金股份有限公司 上海合金厂 本规程技术条文由起草单位负责解释。 本规程主要起草人： 邵树成(沈阳合金股份有限公司) 王振华(上海合金厂) 参加起草人： 张家怡(沈阳市计量测试技术研究所) 任春岩(沈阳合金股份有限公司) 雷宗杰(天津德塔控制系统有限公司)
工作用廉金属热电偶检定规程 本规程适用于长度不小于750mm的新制造和使用中的分度号为K的镍铬-镍硅热电偶、分度号为N 的镍铬-镍硅热电偶、分度号为E 镍铬-铜镍热电偶、分度号为J的铁-铜镍热电偶(以下分别简称K、N、E、J、X型热电偶)在-40～ 1300℃范为内的检定。 一技术要求 1热电极的名义成分如表1规定。 表1 热电偶名称热电极名称极性名义成分(℅) 镍铬①正极Ni 90 Cr 10 镍铬-镍硅(铝)③ 镍铬负极Ni97 Si 3 镍铬硅正极Ni84.4 Cr14.2 Si1.4 镍铬硅-镍硅 镍铬负极Ni 95.6 Si 4.4 镍铬①正极Ni 90 Cr 10 镍铬-铜镍 铜镍②负极Fe 100 铁正极Fe 100 铁-铜镍 铜镍②负极Cu 55 Ni 45 注：①不同分度号两镍铬极不可互换； ②不同分度号两铜镍极不可互换； ③镍铬—镍硅采用镍铬—镍铝分度表。 2 不同等极热电偶在规定温度范围内，其允差应符合表2表定。 表2 热电偶名称分度号等级测量温度范围(℃ ) 允差① Ι―40～1100 ±1.5℃或±0.4℅t②镍铬—镍硅(铝) K Ⅱ―40～1300 ±2.5℃或±0.75℅t Ι―40～1100 ±1.5℃或±0.4℅t 镍铬硅—镍硅N Ⅱ―40～1300 ±2.5℃或±0.75℅t Ι―40～800 ±1.5℃或±0.4℅t 镍铬—铜镍E Ⅱ―40～900 ±2.5℃或±0.75℅t Ι―40～750 ±1.5℃或±0.4℅t 铁—铜镍J Ⅱ―40～750 ±2.5℃或±0.75℅t 注：①允差取大值；②t为测量端温度。
热电偶常见故障分析及解决方案 热电阻和热电偶价格具体要看什么型号了，你要把你的型号，长度，相关规格，数量，具体说出来 比方说pt100 230的350长的铂电阻价格出厂价60元左右 如果是快速热电偶的话ks kb的热电偶价格一般在4--5元一支，kw的价格2元左右 一米长的普通k型热电偶价格130 的80元左右，如果带防暴的热电偶价格要200元左右，一体化电偶价格差不多200元左右一米长的耐磨热电偶，耐磨头300长的价格热电偶价格400元左右一米长铂铑热电偶，目前热电偶价格大概在2000--2500元左右，由于原材料价格变动，上面的热电偶价格也要随行就市， 热电阻测-100---550 度左右，热电偶测0--1300，一般500度以下用热电阻，大于500度的用 正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。如果安装不正确，会产生热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。 1.安装不当引入的误差 热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍，安装的位置及插入深度不能反映炉膛的真实温度。热电偶的保护套管与壁间的间隔未填绝热物质，致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞，以免冷热空气对流而影响测温的准确性。热电偶的安装应尽可能避开强磁场和强电场，不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差。热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。 2.绝缘变差而引入的误差 如热电偶保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。 3.热惰性引入的误差 由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能
热电偶标定规程
目录 1.0目的 (2) 2.0范围 (2) 3.0参考 (2) 4.0安全 (2) 5.0定义 (2) 6.0责任 (2) 7.0热电偶 (3) 7.1概述 (3) 7.1.1结构 (3) 7.1.2外套材料 (3) 7.2技术标准 (3) 7.3外观检查 (4) 7.4校验 (4) 7.4.1检查仪器与设备 (4) 7.4.2校验方法 (4) 7.4.3冷端非0℃值时，应按下式计算： (5) 7.5使用和维护 (6) 8.0附录 (6)
1.0目的 制定本规程的目的在于为本规程的最终用户提供明确的内容和步骤，确保仪表维护检修人员在执行任务时能够在没有监督或很少监督的情况下，按照赛科规定的标准，以安全有效可靠的方式履行自身的职责。 2.0范围 本规程适用于： 热电偶 3.0参考 本规程参考了以下文件： 电偶使用说明书 4.0安全 在执行规程时，你若确认出未知的HSE风险，向你的直接主管进行汇报。 为了确保检修人员以及仪表设备本体的安全，在执行相关操作之前必须了解和参考以下的安全提示： 1.禁止在爆炸性环境中打开处于带电工作状态的热电偶的接线盖 2.无论是在安装、维护或者使用的时候都要考虑到环境状况对热电偶的影响因素。 3.在有毒有害场所执行任务的人员，应事先了解相关的材料安全数据表。 5.0定义 6.0责任 本规程仅适用于具有专业知识的仪表维护人员的操作。 1.ES仪表工程师、主管和技术员应确保本规程在工作中得以贯彻和执行。 2.仪表维修人员应根据实际情况，就安全和技术上的任何疑问及时与其直接主管人进 行沟通。 3.任务完毕后把完成的签过字的规程或检修记录返回给主管用于审核及归档。
技术︱使用热电偶能够准确测量表面温度吗？ 摘要 虽然热电偶是最常见的表面温度测量方法，但因为热电偶的读数实际上是其自身电流温度的测量值，所以测量的挑战始终是如何让热电偶正确匹配已测表面的热量。但是，当依靠热电偶的测量值作为确定发射率的参考值时，很少有红外热像师会考虑这一测量值的不确定性。 本文将阐述热电偶背后的原理，并通过示范，说明其在使用过程中存在的诸多问题。另外，我们也将重点介绍优先使用红外热像仪和热电偶组合的情况，以及红外热像仪本身作为测量表面温度出众方法的案例。 引言 大量的商业和工业流程依靠精确的温度测量。但是否精确执行了测量？测温方式以及测温精度是所有应用中都必须回答的两个极为重要的问题。我们将在全文中对这一话题进行讨论。 本文的核心主旨围绕“使用热电偶精确测量表面温度”这一个最大的测温难题。作者坦诚表示，虽然热电偶能够提供液体和气体的精确测温读数，但使用热电偶进行表面测温却存在诸多独特的问题。 背景资料
“如果我们想要测温，为什么不能只用热电偶？”这是红外成像讲师常会问的一个问题，让课堂里使用红外热像仪的学生产生有趣的思考。当被问到热电偶安装时，很多学员建议使用电工胶带，因为它价格便宜，易装易拆。一位来自暖通空调行业的学员表示，他通常会在压缩机上用电工胶带安装热电偶，相比其他仪表，更倾向于依靠热电偶的测温读数。 临时性的安装热电偶可能是一个最糟糕的方法，因为它对测量表面温度来说并不能达到一致、准确的结果。通过粘合进行永久性的安装对于需要获得一致测量结果的人员来说是一个首选方法。当永久性的安装方法实施起来不方便也不具可行性时，红外成像技术会是一个首选方案，但并不是唯一的。 过去的观点 物理学家Thomas Seebeck在1821年发现了“热电效应”，即受到温度梯度影响的任何导体会形成电压。Seebeck 错误解读了这一效应，认为电流具有磁效应，而非电效应。事实上，在1822年和1823年提交给普鲁士科学院的报告中，对他的观察结果做了如下描述：“是温差导致了金属和矿石的磁性极化”。 Leopoldi Nobili和Macedonio Melloni这两位意大利物理学家继续Seebeck创造温差电池的工作。这种温差电池现在被称为“温差电堆”。当Nobili和Melloni将温差电堆与电流计耦合时，他们成为第一批能够测量红外辐射的物理学家。 热电偶的基本结构
实验一热电偶制作、校验及其静态特性测试实验 一、实验目的 1、掌握热电偶测温原理和温度测量系统组成，学习热电偶测温技术，提高学生的实验技能和动手能力； 2、了解热电偶的制作原理，学习热电偶的焊接方法； 3、掌握电位差计的工作原理及使用方法； 4、了解模拟式显示仪表及数字式显示仪表校验方法,从而能较全面的了解与使用显示仪表； 5、掌握工业热电偶比较式校验的实验方法； 6、掌握热电偶的静态特性测试方法及数据处理技术。 二、实验内容 1、根据热电偶的测温原理，利用实验室提供的热电偶丝等材料制作热电偶，每组制作2支； 2、对选用的显示仪表和电位差计进行校正； 3、采用双极比较法设计热电偶校验系统电路，并对自己制作的热电偶进行校验； 4、测定在校验温度点的热电偶电势，绘制被校热电偶的静态关系曲线； 5、设计单点测温线路、温差测温线路、串联和并联测温线路，画出你所设计的测温线路，简述设计的测温线路的特点和用途，并进行实际的测试。 三、实验原理 使用中的热电偶由于长期受高温作用和介质的侵蚀，其热电特性会发生变化，为了保证测温的准确和可靠，热电偶应定期进行检定，若检定结果其热电势分度表的偏差超过允许的数值时，则该热电偶应引入修正值使用。如热电偶已腐蚀变质或已烧断，则应修理或更换后再行检定。 工业热电偶的检定方法有双极比较法，同名极法等多种，本实验采用双极比
较法进行检定。其方法是用高一级的标准热电偶与被检偶的工作端处在同一温度下，比较它们的热电势值，然后求出被检偶对分度表的偏差，然后根据表1判断被检偶是否合格，这种方法设备简单、操作方便，一次可检定多支热电偶，常受人们欢迎。采用此法检定时，将被检偶与标准偶捆绑扎在一块，工作端插入管状电炉中间的热电势值与分度表上对应点数据进行比较，求出被检热电偶的偏差值，对于镍铬-镍硅热电偶，通常在400℃，600℃，800℃，1000℃四个整百分数上进行检定。 表1 各种常用热电偶对应分度表的允许偏差 附注：表中t为工作端温度，允许以℃或以实际温度的百分数表示时，两者中采用数值较大的一个值，本试验按II等级计算。 本实验标准热电偶采用铠装镍铬-镍硅热电偶，被检偶采用的自制镍铬-镍硅热电偶，通过鉴定同时获得这种热电偶的静态特性（即热电偶与温度的对应关系）。我国标准热电偶传递表见附录I。 四、实验装置及设备 1、标准镍铬—镍硅热电偶（分度号K） 1支 附标准偶检定证书一份
xx电厂2×300MW煤矸石热电联产新建 工程 热电偶热电阻 技术规范书
附件1 技术规范 1.总则 1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。 1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。所有文件、工程图纸及相互通讯，均应使用中文。 1.4 卖方执行本技术规范所列标准。有不一致时，按较高标准执行。 1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。 1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。 1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。若对本规范书的某条文有差异或不同之处，请单独注解指出。 1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。 1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。 1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。 1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。 2.工程概况 2.1 电厂概况
实验四热电偶原理及分度表的应用 （910、998B型） 实验目的：了解热电偶的原理及分度表的应用 实验原理：热电偶的基本工作原理是热电效应，二种不同的导体互相焊接成闭合回路时，当两个接点温度不同时回路中就会产生电流，这一现象称为热电效应，产生电流的电动势叫做热电势。通常把两种不同导体的这种组合称为热电偶（具体热电偶原理参考教课书）。即热端和冷端的温度不同时，通过测量此电动势即可知道两端温差。如固定某一端温度（一般固定冷端为室温或零摄氏度）。则另一端的温度就可知，从而实现温度的测量。本仪器中热电偶为铜—康铜热电偶。 所需单元及附件：-15V不可调直流稳压电源、差动放大器、F/V表、加热器、热电偶、水银温度计（自备）、主副电源 旋钮初始位置：F/V表切换开关置2V档，差动放大器增益最大。 实验步骤： （1）了解热电偶原理。 （2）了解热电偶在实验仪上的位置及符号，实验仪所配的热电偶是由铜—康铜组成的简易热电偶，分度号为T。实验仪有二个热电偶，它封装在双平行梁的上片梁的上表面（在梁表面中间二根细金属丝焊成的一点，就是热电偶）和下片梁的下表面，二个热电偶串联在一起产生热电势为二者的总和。 （3）按图4接线、开启主、副电源，调节差动放大器调零旋钮，使F/V表显示零，记录下自备温度计的室温。 4）将-15V直流电源或可调直流电源接入加热器的一端，加热器的另一端接地，观察F/V表显示值的变化，待显示值稳定不变时记录下F/V表显示的读数E。 （5）用自备温度计测出上梁表面热电偶处的温度t并记录下来。（注意：温度计的测温探头不要触到应变片，只要触及热电偶处附近的梁体即可）。 （6）根据热电偶的热电势与温度之间的关系式：Eab(t,to) = Eab(t,tn) + Eab(tn,to) 其中：t――――――热电偶的热端（工作端或称测温端）温度。
实验一热电偶的校验 一、预习内容： 熟悉热电偶的测温原理及中间温度定律，掌握热电偶的校验方法。 二、实验目的： 1、了解工业用热电偶的结构及测量端的形状、特征。 2、学会正确使用校验中的仪器仪表。 3、掌握热电偶校验及数据处理方法。 三、实验基本原理： 热电偶使用一段时间后，测量端由于氧化腐蚀和高温下的再结晶等原因，其热电特性会发生变化，因而产生测量误差，为了确保热电偶测温精确度，必须对热电偶进行校验。 本实验采用比较法进行校验，将标准铂铑-铂热电偶与被校热电偶捆扎起来，放入管式加热炉中心，为了确保标准热电偶与被校热电偶的测量端的温度尽量相同，加热炉高温区域内放有钻孔的耐高温镍块套。 双极性比较法实验装置如图1所示。此方法直接测量标准热电偶与被校热电偶的热电势，通过比较、换算，最后确定被校热电偶的示值误差。 此方法的优点是测量直观，被校热电偶和标准热电偶可以是不同的类型；其缺点是对炉温的稳定性要求较高，为此，本实验附有一套炉温控制器，以稳定的检定炉内的温度，确保在一个温度校验点的测量时间内，检定炉内温度变化不超过±0.5℃。否则将带来较大的测量误差。 四、实验设备： 管式加热炉一台、炉温控制器一套、冰点恒温器一个、直流电位差计一台、标准热电偶和被校热电偶各一支、转换开关一个。 五、实验内容和实验步骤： 1、给管式加热炉通电。 2、将电子电位差计调零。将“K”拨至中间，将功能档放在×0.2档，若检流计 有偏差，调零。
3、K拨至标准，调节R P，将检流计调零。 4、送入电势信号，UJ-36“K”至“未知”，测出标准与被校热电偶的热电势。 5、从标准热电偶开始，依次测量被校热电偶的热电势值，测量顺序如下： 标准被校 标准被校 6、温度从200℃开始，每隔100℃设一个检测点，直到800℃，（检测时一定要 等到温度达到平衡时在读数）将一个温度校验点数据取完后，将炉温升到另 一个温度校验点，重复上述测量直到将各温度校验点测完为止。 六、实验数据处理及记录： 1、将所测量的数据记录在下表中，并画出曲线。室温：℃ 温度（℃）100℃200℃300℃400℃500℃600℃700℃800℃900℃被校热电偶 热电势（mv） 标准热电偶 热电势（mv） 2、双极性比较法误差计算表： 温度校验点 标准热电偶被校热电偶 误差（℃）热电势均值对应温度热电势均值对应温度 100℃ 200℃ 300℃ 400℃ 500℃ 600℃ 700℃ 800℃ 900℃ 七、问题与思考： 1、被校热电偶在温度校验点的误差是否符合工业用热电偶允许误差的要求？ 2、分析热电偶校验中产生误差的主要原因/如何克服？ 3、用什么方法来检定炉温的稳定？
