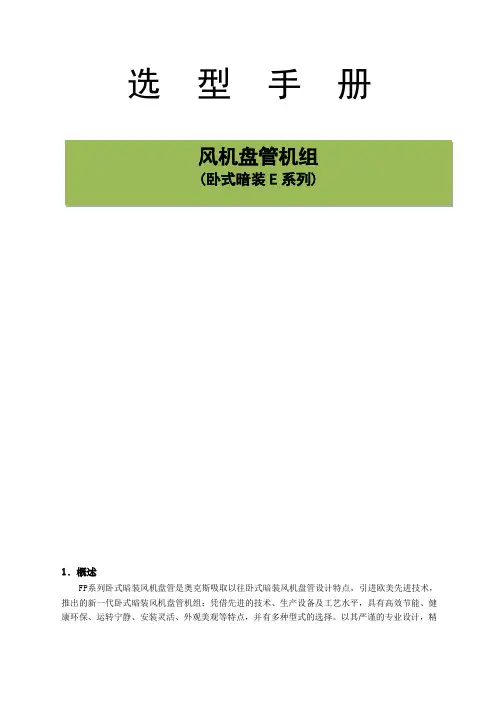

选 型 手 册

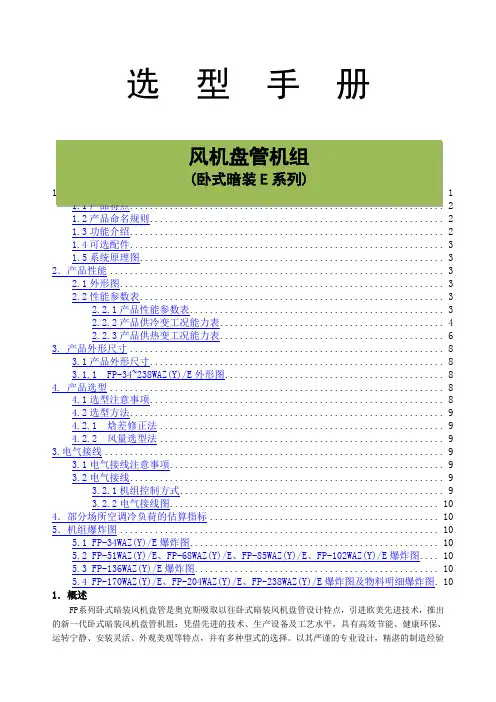

目 录
风机盘管机组
(卧式暗装
E 系列)
1．概述
FP系列卧式暗装风机盘管是奥克斯吸取以往卧式暗装风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组：凭借先进的技术、生产设备及工艺水平，具有高效节能、健康环保、运转宁静、安装灵活、外观美观等特点，并有多种型式的选择。以其严谨的专业设计，精湛的制造经验和卓越的产品性能，该产品已被广泛运用于中国建筑工程的各个领域，如：宾馆，酒店，办公大楼等各种场所的中央空调系统中。
风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：
自成单元，调节灵活。风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求。房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间，从而降低了整体系统的运行费用。
◇品种齐全，应用广泛：机组采用先进的设计方法，具有变负荷特性强，性能优越，可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。
◇品质优良：机组选用优质的部件以保证产品品质，在生产制造过程中的严格检验和100%的出厂测试，是质量稳定可靠的保证。
◇运转噪声低：低噪声永久电容电机与独特设计的风机相结合，每个部件逐一经动平衡检验，确保机组宁静而高效地工作。
◇高能效比：对机组进行优化设计，采用了高效换热器，将大风量、低噪声风机与电机精心匹配，来强化传热，使机组有优越的能效比。
◇外形美观，坚固耐用：机组选用优质板材，冷凝水盘采用模压工艺一体成型，无焊缝、焊点，符合防火规范的保温材料整体粘结于水盘，机体结构对称，线条明快。暗装机组适用于一般设计工程，在设计规划中预留卧式暗装风机盘管机组安装空间，并搭配出风口与室内装璜，可使冷（热）房内景协调雅致。
◇调整容易，维护方便：按钮式三速开关或外配温控无级调速器操作简单，可任意调整室内风量和冷量。电机使用的轴承，能自动填注润滑油。电机轴采用调质钢，表面均经镀铬或镀镍磷防锈特殊处理，经久耐用，维护保养费用低。
◇灵活性高、安装费用低：机体设计轻巧，总厚度为245mm。排水管及线路安装简便，左右接管及回风方向可随时变换，以配合现场情况。机组能安装于任何空间场所。
◇结构设计灵活、安装简易：为配合现场施工的需要，该卧式暗装风机盘管在设计时就考虑到各零部件的通用性。使接管方向可依现场需要而改变。另外回风口位置也可以方便地现场转换，保证安装省时省力。
产品命名规则
命名示例：
FP-51WAZ/E3R：表示第4代卧式暗装风机盘管左式3排管机组，名义风量为510m3/h；
FP-85WAY/HE3R：表示第4代卧式暗装风机盘管右式后回风3排管机组，名义风量为850 m3/h；
FP-136KM/B：表示第2代四面出风嵌入式风机盘管，名义风量为1360 m3/h；
功能介绍
电动二通阀
温度的自动调节。
电动三通阀
电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。它通过改变水流量来调节、控制室内温度，是一种经济节能产品。
Y 形过滤器
Y 形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。
球阀
是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
系统原理图
节室内的空气参数。机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。
2．产品性能 外形图 性能参数表
产品性能参数表
1、供冷工况：进风干球温度27℃，湿球温度19.5℃，进水温度7℃，出水温度12℃；
2、供热工况：进风干球温度21℃，进水温度60℃；
3、表中水流量、水阻力及噪音是指高速风量下的参数；
4、电加热可供客户选择；
产品供冷变工况能力表
卧式暗装风机盘管供冷变工况性能参数表（二管制）
单位：W
卧式暗装风机盘管制冷变工况性能参数表（二管制）（续一）
单位：W
产品供热变工况能力表
卧式暗装风机盘管供热变工况性能参数表（二管制）
单位：
卧式暗装风机盘管制热变工况性能参数表（二管制）（续一）
单位：W
产品外形尺寸
FP-34~238WAZ(Y)/E外形图
4. 产品选型 选型注意事项
a 、风机盘管国家标准的要求
风机盘管机组标准中规定了风机盘管的各项性能指标，现将
部分内容摘录如下。
产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变
化时对制
冷量的影
响较为缓
慢。
c 、风机盘管供、回水温差一
定，供水温
度升高时，制冷量随
着减少，据统计，供水
温度升高
1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。
d 、供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。
e 、风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。
风机盘管的供水量，供水温度、供、回水温差、风量及进风的温、湿度是相互影响的，其中某一项发生变化，都将改变风机盘管的性能。
f 、风机盘管在标准工况下运行时，空气处理终点取于空气处理焓差，风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小，见图1所示，可以通过房间热湿比线，空气处理终点参数及室内空气参数确定风机盘管的空气处理焓差，然后，可通过不同的热、湿比房间的空气处理焓差计算出风机盘管的制冷量。
图1 风机盘管空气处理过程
选型方法
焓差修正法
采用风机盘管实际运行焓差与标准工况焓差的比值m进行修正，计算风机盘管的实际制冷量，再根据实际制冷量选择风机盘管。
Q`=QH·（△Im/△IH）
=mQH
式中：Q` ——风机盘管实际制冷量（W）。
QH ——风机盘管标准状况下额定制冷量（W）
△Im ——风机盘管实际空气处理焓差（W/kg）
△IH ——风机盘管标准状况下空气处理焓差（W/kg）
m ——修正系数
风量选型法
根据空调冷负荷和风机盘管实际空气处理焓差计算出空调风量，再根据风量选择风机盘管。
G=Q/△Im（W）
式中：G——空调风量kg/h
另外，当空调供水温度、供、回水温差，供水量、进风温度与标准工况不同时，应根据资料再时行修正。
3.电气接线
电气接线注意事项
◇电源线的零线一定要接在指定的零线接位，否则会烧毁电机
◇温控器的安装请参照奥克斯温控器包装内提供的安装说明书
◇不要用一个温控器来控制多台不同型号的风机盘管机组，否则可能会烧毁电机
◇请按照电路图的指示要求连接电源线
◇用电缆固定装置将电线安全牢固地连接在端子座上，以防外力作用在电线上而造成危险
◇电线连接好后，将各电线用绑带绑扎，以防与其它部分碰撞
电气接线
机组控制方式
◇机组控制采用就地控制方式
卧式暗装风机盘管机组除标准机组的接线盒外，还有三种控制组件可以做备选：
a、制冷-关-制热，三速型
包括一个制热-关-制冷的自动调温器加上三速控制器，一个带有3/4” (或Rc1-1/4”）内螺纹接头的电磁阀和一个执行器。
b、温度自动调节加三速控制型
包括一个增量PI 控制的自动温度调节器加上三速开关，一个带有3/4” (或Rc1-1/4”）内螺纹接头的电磁阀和一个增量执行器。
c、温度自动调节加三速控制，并有数字温度显示型
包括一个比例PI 控制的自动温度调节器加上三速开关，一个带有3/4” (或Rc1-1/4”)内螺纹接头的电磁阀和一个增量执行器。
以上控制组件装运时未安装，需到现场安装。
电气接线图
卧式暗装风机盘管机组提供了完整的机组内部接线，接线端子位于一个金属的接线盒内。机组接线组共有4个接线端子，标有数字1-2-3-N；分别是用于连接三速开关的-“零线，高速，中速，低速”。
进行电气接线之前，请认真阅读机身电控盒上的线路图，并确保有经验的专业人员安装。
电气接线图
4．部分场所空调冷负荷的估算指标
FP-34WAZ(Y)/E爆炸图
FP-51WAZ(Y)/E、FP-68WAZ(Y)/E、FP-85WAZ(Y)/E、FP-102WAZ(Y)/E爆炸图
FP-136WAZ(Y)/E爆炸图
FP-170WAZ(Y)/E、FP-204WAZ(Y)/E、FP-238WAZ(Y)/E爆炸图及物料明细爆炸图
