第9讲节点
1、铰接柱脚与刚接柱脚在传力机理和节点构造设计的区别有哪些？
答：
铰接柱脚传递柱脚位置的剪力和轴力；刚接柱脚除了传递剪力和轴力之外，还通过锚栓传递柱脚位置的弯矩。
铰接柱脚中由于锚栓不传力，所以锚栓布置在中和轴附近；刚接柱脚中由于锚栓传递弯矩，所以锚栓布置在远离中和轴的位置。详见下图所示。
2、刚接柱脚锚栓截面如何计算？
答：
（1）柱脚锚栓应采用Q235或Q345钢材制作。锚固长度不宜小于25d（d为锚栓直径),锚栓端部按规定设置弯钩或锚板。
（2）刚接柱脚锚栓直径一般在30～76mm的围选用，但不宜小于30mm。锚栓的数目在（a）一对锚栓的铰接柱脚（b）两对锚栓的铰接柱脚（c）带加劲肋的刚接柱脚（d）带靴梁的刚接柱脚
门式刚架柱脚型式
垂直于弯矩作用平面的每侧不应小于2个。
（3）埋设锚栓时，一般宜采用锚栓固定支架，以保证锚栓位置的准确。
3、 柱脚底板在什么情况下应设置抗剪键，其作用是什么？如何计算？
答：
在柱脚中，锚栓不宜用于承受柱脚底部的水平剪力，此水平剪力fb V 可由柱脚底板与其
下部的混凝土或水泥砂浆之间的摩擦力来抵抗，此时，摩擦力V fb 应符合下式要求：
0.4fb V N V =≥
当不能满足上式的要求时，当摩擦力不能抵抗柱脚的水平剪力时，应按下错误!未找到引用源。所示的形式设置抗剪键。
4、 钢柱与底板的连接焊缝有哪几种形式？如何通过计算来保证其安全可靠？
答：
(1)当采用铰接柱脚时
a ）当H 形截面柱与底板采用周边角焊缝时（如下图a 所示），焊缝强度应按下列公式计算：
w Nc f f ew
N f A σβ=≤ 抗剪键
（a ）立面图 （b ）模型图
抗剪键示意图 膨胀细石混凝土 抗剪键
基础
w v f eww
V f A τ=≤ ()22w Nc fs v f f
f σστβ??=+ ? ???≤ 式中 N — 钢柱的轴心压力；
A ew — 沿钢柱截面四周角焊缝的总的有效截面面积；
V — 钢柱的水平剪力； A eww — 钢柱腹板处的角焊缝有效面积。
f — 正截面角焊缝的强度设计值增大系数；
w f f — 角焊缝的强度设计值；
f s — 角焊缝的折算应力。
b ）H 形截面柱翼缘采用完全融透的对接焊缝，腹板采用角焊缝连接时（如下图b 所示），
焊缝强度按下列公式计算：
2w Nc f f F eww
N f A A σβ=+≤ w v f eww
V f A τ=≤ ()22w Nc fs v f f
f σστβ??=+ ? ??? 式中 A F — 单侧翼缘的截面面积。
c ）当H 形截面柱与底板采用完全融透的坡口对接焊缝时（如下图c 所示），可以认为
焊缝与柱截面是等强的，不必进行焊缝强度的验算。
（2）当采用刚接柱脚时
通常情况下，柱脚底板与柱下端的连接焊缝，无论是否设有加劲肋，均可按无加劲肋的情况进行计算。当加劲肋与柱和底板的连接焊缝质量有可靠保证时，也可采用底板与柱下端和加劲肋的连接焊缝的截面性能进行计算。当不考虑加劲肋与底板连接焊缝的作用时，底板与柱下端的连接焊缝，可按以下情况确定。
a ）当H 形截面柱与底板采用周边角焊缝时（如上图a 所示），焊缝强度应按下列公式计算：
w Nc f f ew
N f A σβ=≤ w Mc f f ew
M f W σβ=≤ w v f eww
V f A τ=≤ ()22w Nc Mc fs v f f f σσστβ??+=+ ? ??
?≤ 式中 N 、M 、V — 作用于柱脚处的轴心压力、弯矩和水平剪力；
A ew — 沿钢柱截面四周角焊缝的总的有效截面面积；
A eww — 钢柱腹板处的角焊缝有效截面面积；
W ew — 沿钢柱截面周边的角焊缝的总有效截面模量；
f — 正截面角焊缝的强度设计值增大系数；
w f f — 角焊缝的强度设计值；
fs — 角焊缝的折算应力。
b ）当H 形截面柱翼缘采用完全融透的对接焊缝，腹板采用角焊缝连接时（如上图b 所示），作用于钢柱柱脚处的轴力及弯矩通过翼缘与柱底板的对接焊缝传递至基础，剪力通过腹板与柱底板的角焊缝传递至基础，焊缝强度按下列公式计算：
2w Nc f f F eww
N f A A σβ=+≤ w Mc f f F
M f W σβ=
≤ w v f eww V f A τ=≤ ①对翼缘： w f Nc Mc f f f σσσβ=+≤
②对腹板： ()2
2w Nc fs v f f f σστβ??+ ? ??? 式中 A F — 单侧翼缘的截面面积；
W F — 翼缘的截面模量。
c ）当H 形截面柱与底板采用完全融透的坡口对接焊缝时（如上图c 所示），可以认为焊缝与柱截面是等强的，不必进行焊缝强度的验算。
5、 摇摆柱与斜梁的连接与构造？
答：
摇摆柱构造形式简单，传力明确。仅传递竖向荷载，不传递水平荷载。
（a）节点一（b）节点二
摇摆柱与斜梁连接节点
摇摆柱与斜梁的连接节点
6、某门式刚架结构柱脚采用刚接方式与基础相连，地脚锚栓采用材质为Q235BF的M30
的锚栓，有效面积为Ae=5.61cm2，抗拉强度a t f=140 N/mm2，平面布置如下错误!
未找到引用源。所示。基础采用独立基础，混凝土标号为C30，基础短柱尺寸采用800mm ×800mm，混凝土轴心抗压强度设计值fc=14.3N/mm2，弹性模量为Ec=3.00×104 N/mm2。考虑各种荷载效应的组合后，已知柱脚所承担的力为：弯矩：M A= -175 kN·m，剪力：V A= -40 kN，轴力：N A= kN。试验算柱脚底板的厚度，并对钢柱与柱脚底板的连接焊缝进行验算。
刚接柱脚节点示意图
钢结构构件及做法图解 1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架 b.带吊车的门式刚架 c.带局部二层的门式刚架
1-1-4、基本节点a.柱脚节点 b.梁、柱节点
局部二层节点参照多层框架体系。 1-1-5、刚架衍生形式 吊车和局部二层可在衍生形式刚架中布置。 山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。 1-2、多层框架体系 1-2-1、框架图示
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。 1-2-3、基本节点 a.柱脚节点 柱脚节点同门式刚架体系。 b.柱、梁节点
门式刚架横梁与立柱连接节点，可采用端板竖放、平放和斜放三种形式（图、b 、c ）。斜梁与刚架柱连接节点的受拉侧，宜采用端板外伸式，与斜梁端板连接的柱的翼缘部位应与端板等厚度；斜梁拼接时宜使端板与构件外边缘垂直（图），应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近。 屋面梁与摇摆柱连接节点应设计成铰接节点，采用端板横放的顶接连接方式（图）。 屋面梁与混凝土柱采用锚栓连接（图），该连接节点应为铰接节点，锚栓及底板设计同铰接柱脚。 吊车梁承受动力荷载，其构造和连接节点须满足以下规定： 4 吊车梁与制动梁的连接，可采用高强度摩擦型螺栓连接或焊接。吊车梁与刚架上柱的 连接处宜设长圆孔（图）；吊车梁与牛腿处垫板采用焊接连接（图）；吊车梁之间应采用高强螺栓连接。 (a)端板竖放 (b)端板平放 (c)端板斜放 (d)斜梁拼接 图 刚架连接节点 图 屋面梁和混凝土柱连接节点 (a) (b) (a) (b) (c) 图 屋面梁和摇摆柱连接节点
用于支承吊车梁的牛腿可做成等截面，当也可做成变截面（图）；柱在牛腿上下翼缘的相应位置处应设置横向加劲肋；为保证传力均匀，在牛腿上翼缘吊车梁支座处应设置垫板，垫板与牛腿上翼缘连接采用围焊；为避免较大的局部承压应力，在吊车梁支座对应的牛腿腹板处应设置横向加劲肋。 牛腿与柱连接处承受剪力V 和弯矩M=Ve 作用，其截面强度和连接焊缝应按现行钢结构设计规范GB50017进行计算。 在设有夹层的结构中，夹层梁与柱可采用刚接，也可采用铰接（图）。当采用刚接连接时，夹层梁翼缘与柱翼缘应采用全熔透焊接，而腹板可采用高强螺栓与柱连接。柱在与夹层梁上下翼缘相应处应设置横向加劲肋。 山墙柱与刚架横梁宜采用铰接，若山墙柱仅传递水平风荷载，可采用图所示的弹簧片连接方图 夹层梁与柱连接节点 (a)梁与边柱刚接 (b)梁与边柱铰接 (c)梁与中柱刚接 (d)梁与中柱铰接 图 牛腿节点 (a)等截面牛腿 (b)变截面牛腿
浅析钢结构柱脚设计要点 柱脚的构造使柱身的内力可靠的传给基础，并和基础有牢固的连接。柱脚的连接形式有铰接和刚接两种形式，铰接柱脚不承受弯矩，只承受轴向压力和水平剪力，剪力通常由底板和基础表面的摩擦力传递，当此摩擦力不足以承受水平剪力时，应在柱脚底板下设置抗剪键，抗剪键可用方钢、短T 字钢和H 型钢做成。刚接柱脚承受弯矩，轴向压力和水平剪力。本文简述柱脚底板区格划分及计算，阐述其施工时需要注意的问题和施工控制重点，并对柱脚施工时出现的问题，提出具体处理方法。 1 柱脚计算 1.1柱脚底板面积计算 底板截面尺寸决定于基础材料的抗压能力，柱脚底板和基础接触面为作用力与反作用力，基础对底板的压应力可近似认为是均匀的，柱脚底板所需净面积 A n （柱脚底板长乘宽，减去锚栓孔面积）为： A n ≥ N 为柱承受轴向压力；c f 为基础混凝土的抗压强度设计值；c β为混凝土局 部承压时的强度提高系数，c f 、c β均按设计规范取值。 1.2 柱脚底板厚度计算 底板的厚度由板的抗弯强度决定，底板可视为一个支撑在靴梁、隔板和柱端的平板，承受基础传来的均匀反力，靴梁、隔板和柱端面均可视为底板的支撑边，并将底板分割成不同的区格，其中有四边支撑、三边支撑、两相邻边支撑和一边支撑等区格。在均匀分布的基础反力作用下，各区格板单位宽度上的最大弯矩为： 1.2.1 四边支撑区格板：2qa M α= q 为作用于底板单位面积上的压应力，q=N/ A n ；a 为四边支撑短边长度；α为系数，根据长边b 与短边a 之比按表一取值 表1 α值 1.2.2 .三边支撑区格和两相邻边支撑区格：M=βqa 12 a 1为三边支撑区格自由长度，两相邻边支撑区格为对角线长度；β为系数， b/a 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 3.0 ≥4.0 α 0.048 0.055 0.063 0.069 0.075 0.081 0.086 0.091 0.095 0.099 0.101 0.119 0.125 C C f N β

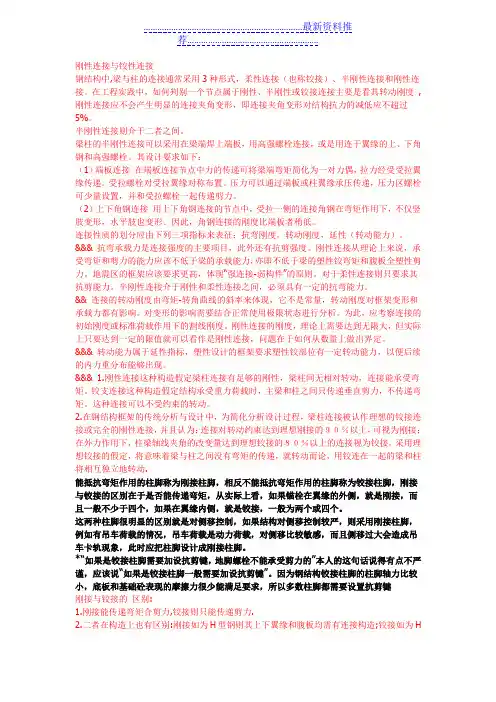

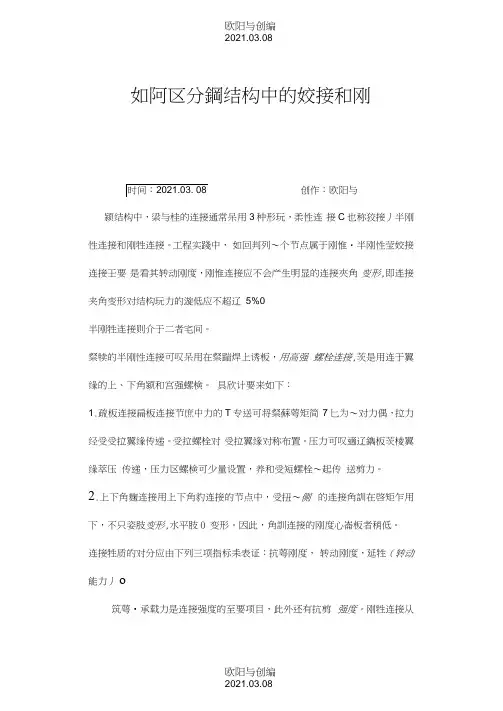

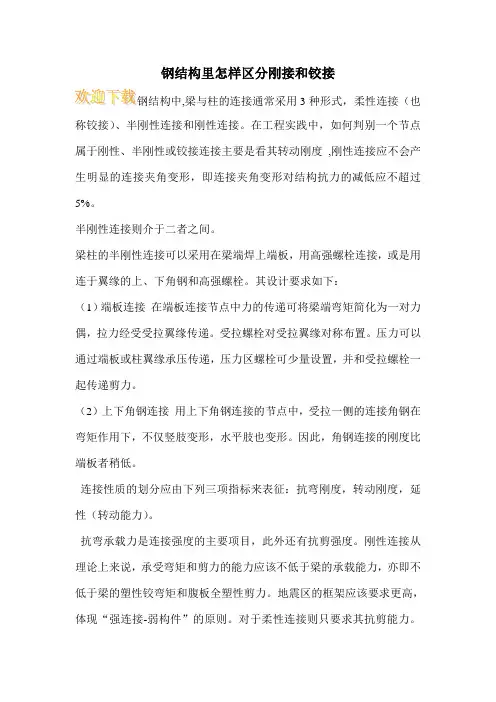

刚性连接与铰性连接 钢结构中,梁与柱的连接通常采用3种形式，柔性连接（也称铰接）、半刚性连接和刚性连接。在工程实践中，如何判别一个节点属于刚性、半刚性或铰接连接主要是看其转动刚度,刚性连接应不会产生明显的连接夹角变形，即连接夹角变形对结构抗力的减低应不超过5%。 半刚性连接则介于二者之间。 梁柱的半刚性连接可以采用在梁端焊上端板，用高强螺栓连接，或是用连于翼缘的上、下角钢和高强螺栓。其设计要求如下： （1）端板连接在端板连接节点中力的传递可将梁端弯矩简化为一对力偶，拉力经受受拉翼缘传递。受拉螺栓对受拉翼缘对称布置。压力可以通过端板或柱翼缘承压传递，压力区螺栓可少量设置，并和受拉螺栓一起传递剪力。 （2）上下角钢连接用上下角钢连接的节点中，受拉一侧的连接角钢在弯矩作用下，不仅竖肢变形，水平肢也变形。因此，角钢连接的刚度比端板者稍低。 连接性质的划分应由下列三项指标来表征：抗弯刚度，转动刚度，延性（转动能力）。 &&& 抗弯承载力是连接强度的主要项目，此外还有抗剪强度。刚性连接从理论上来说，承受弯矩和剪力的能力应该不低于梁的承载能力，亦即不低于梁的塑性铰弯矩和腹板全塑性剪力。地震区的框架应该要求更高，体现“强连接-弱构件”的原则。对于柔性连接则只要求其抗剪能力。半刚性连接介于刚性和柔性连接之间，必须具有一定的抗弯能力。 && 连接的转动刚度由弯矩-转角曲线的斜率来体现，它不是常量，转动刚度对框架变形和承载力都有影响。对变形的影响需要结合正常使用极限状态进行分析。为此，应考察连接的初始刚度或标准荷载作用下的割线刚度。刚性连接的刚度，理论上需要达到无限大，但实际上只要达到一定的限值就可以看作是刚性连接，问题在于如何从数量上做出界定。 &&& 转动能力属于延性指标，塑性设计的框架要求塑性铰部位有一定转动能力，以便后续的内力重分布能够出现。 &&& 1.刚性连接这种构造假定梁柱连接有足够的刚性，梁柱间无相对转动，连接能承受弯矩。铰支连接这种构造假定结构承受重力荷载时，主梁和柱之间只传递垂直剪力，不传递弯矩。这种连接可以不受约束的转动。 2.在钢结构框架的传统分析与设计中，为简化分析设计过程，梁柱连接被认作理想的铰接连接或完全的刚性连接，并且认为：连接对转动约束达到理想刚接的９０％以上，可视为刚接；在外力作用下，柱梁轴线夹角的改变量达到理想铰接的８０％以上的连接视为铰接。采用理想铰接的假定，将意味着梁与柱之间没有弯矩的传递，就转动而论，用铰连在一起的梁和柱将相互独立地转动. 能抵抗弯矩作用的柱脚称为刚接柱脚，相反不能抵抗弯矩作用的柱脚称为铰接柱脚，刚接与铰接的区别在于是否能传递弯矩，从实际上看，如果锚栓在翼缘的外侧，就是刚接，而且一般不少于四个，如果在翼缘内侧，就是铰接，一般为两个或四个。 这两种柱脚很明显的区别就是对侧移控制，如果结构对侧移控制较严，则采用刚接柱脚，例如有吊车荷载的情况，吊车荷载是动力荷载，对侧移比较敏感，而且侧移过大会造成吊车卡轨现象，此时应把柱脚设计成刚接柱脚。 *“如果是铰接柱脚需要加设抗剪键，地脚螺栓不能承受剪力的”本人的这句话说得有点不严谨，应该说“如果是铰接柱脚一般需要加设抗剪键”。因为钢结构铰接柱脚的柱脚轴力比较小，底板和基础砼表现的摩擦力很少能满足要求，所以多数柱脚都需要设置抗剪键 刚接与铰接的区别: 1.刚接能传递弯矩合剪力,铰接则只能传递剪力. 2.二者在构造上也有区别:刚接如为H型钢则其上下翼缘和腹板均需有连接构造;铰接如为H
第八章基础设计 第一节基础设计的特点 由于结构型式、荷载取值、支座条件等方面的不同，传至基础顶面力是不同的，轻钢结构与传统的砼结构相比，最大差别就是在柱脚处存在较小的竖向力和较大的水平力，对于固接柱脚，还存在较大的弯矩，在风荷载起控制作用的情况下，还存在较大的上拔力。柱底水平力会使基础产生倾覆和滑移，基础受上拔力作用，在覆土较浅的情况下，会使基础向上拔起，有关这方面的问题，后面再作详述。由于轻钢结构的这些受力特点，导致其基础设计与其它结构存在很大的不同，主要表现在以下几个方面： ⒈基础形式 基础型式选择应根据建筑物所在地工程地质情况和建筑物上部结构型式综合考虑，对于砼结构基础，常见的基础型式有独立基础、条形基础、片筏基础、箱形基础、桩基等等，而对于轻钢结构而言，由于柱网尺寸较大，上部结构传至柱脚的力较小，一般以独立基础为主，若地质条件较差，可考虑采用条形基础，遇到暗浜等不良地质情况，可考虑采用桩基础，一般
只存在轴向力N和水平力V，对于刚接柱脚，除存在轴向力N和水平力V之外，还存在一定的弯矩M，从而使刚接柱脚的基础大于铰接柱脚。 ⒊基础破坏形式 要正确进行基础设计，首先要知道基础破坏形式，对其工作原理有所了解。 对于砼结构，通常柱网尺寸较小，故柱底水平力相对较小，基础一般不会产生滑移现象，又由于上部结构自重很大，足以抵抗风荷载作用下产生的上拔力，故
基础也不会产生上拔的可能，对于这种结构，基础主要发生冲切、剪切破坏；而轻钢结构则不同，基础除发生冲切、剪切破坏之外，由于存在较大的水平力，对于固接柱脚，还存在较大的弯矩作用，从而导致基础产生倾覆和滑移破坏，另外，在风荷载较大的情况下，特别对于一些敞开或半敞开的结构，由于轻钢结构自重很轻，有可能不足于抵抗风荷载产生的上拔力，导致基础上拔破坏。为防止这些破坏的发生，最经济有效的方法是增加基础埋深，即增加基础上覆土的厚度，但增加了土方开挖和回填工程量。另外对于轻钢结构基础，还须预埋锚栓（也称地脚螺栓），用于上部结构和基础的连接，若锚栓离砼基础边缘太近，会产生基础劈裂破坏，所以我国钢结构设计规规定了锚栓离砼基础边缘的距离不得小于150mm；若锚栓长度过短，会使锚栓从基础中拔出，导致破坏，所以规也规定了锚栓埋入长度。 ⒋基础设计容 基础设计一般包括基础底面积确定、基础高度确定和配筋计算，还应符合有关构造措施。基础底面积可根据地基承载力确定，同时还应考虑软弱下卧层存在；基础高度由冲切验算确定；在基础底面积和高度
铰接柱脚设计：（考虑电葫芦集中荷载） 锚栓采用Q345钢（抗弯，抗拉设计值f=295N/mm 2;抗剪设计值f v =295N/mm 2;） 假定砼基础为C20，f c =10N/mm 2. 由钢架梁计算知：柱底轴力N=214.75KN,最大剪力V max =582.99 KN 1,柱脚有效A=540mmX350mm=189000 mm 2; 柱脚底板应力验算： 22/10/1159.14323241890001000 75.214mm N mm N X X X X a A N <=-=-=π σ 2，按一边支承板（悬臂板）计算弯矩 mm N X X ?=??? ? ?-=M 161182161751559.12121 脚板厚度mm mm X f M MAX 2011.1832829516118 66<====δ 3，取t=20mm 进行抗剪验算 A:轴力磨擦抗剪MAX fb V X N V <===9.8575.2144.04.0；故需要设计抗剪键 B:抗剪键设计： 施工图总剖面数: 5 当前剖面归并号: 4 柱号: 1 柱脚形式: 2 ( 铰接) 计算柱脚底板的设计内力: M= 0.000 kN.m, N= 214.308 kN 基础混凝土等级: 20 基础混凝土强度: 9.600 基础混凝土最大压应力: 1.529 满足: 柱脚混凝土抗压满足! 计算柱脚锚栓的设计内力: M=0.000 kN.m, N=0.000 kN 锚栓抗拉强度: 直径=M24, Ftb= 180.000 N/mm , Ntb= 63.450 kN 锚栓拉应力 : Max Ft=0.000 N/mm ; 锚栓拉力: Max Nt= 0.000 kN 满足: 柱脚锚栓抗拉满足! 柱脚需要设计抗剪键: 抗剪键设计剪力: V =493.815 kN (组合号= 11 ) 抗剪键截面: [32c 抗剪键长度: 300.0 mm 侧面混凝土压应力: 9.6 抗剪键根部设计弯矩: M =74.072 kN.m 抗剪键强度设计值: f =310.000 N/mm , fv=180.000 N/mm 抗剪键根部应力: sgm = 137.762 N/mm ,tao= 156.944 N/mm 与底板连接角焊缝尺寸: 8 mm
图解钢构 钢结构构件详细做法 第1页
图解钢构 (1) 【图解钢构】钢结构各个构件和做法，很直观！（推荐阅读） (1) 1建筑体系 (1) 1.1门式刚架体系 (1) 1.1.1基本构件图 (1) 1.1.2说明 (2) 1.1.3门式刚架的基本形式 (2) 1.1.4基本节点 (3) 1.1.5刚架衍生形式 (5) 1.2多层框架体系 (5) 1.2.1框架图示 (6) 1.2.3基本节点 (7) 2支撑、系杆 (8) 2.1图示 (8) 2.2说明 (9) 3隅撑 (9) 3.1图示 (9) 3.2说明 (10) 4吊车梁 (10) 4.1图示 (10) 4.1说明 (11) 5雨蓬 (12) 6檩条、墙梁 (12) 6.1C型冷弯薄壁型钢 (12) 6.1.1型钢截面特性 (13) 6.1.2安装节点图 (13) 6.2Z型冷弯薄壁型钢 (14) 6.2.1型钢截面特性 (14) 6.2.2安装节点图 (14) 7屋面、墙面压型钢板 (15) 7.1HV-203KL-406板 (15) 7.1.1板型图 (15) 7.1.2连接节点图 (15) 7.2HV-380SF-760 (15) 7.2.1板型图 (16) 7.2.2连接节点图 (16) 7.3HV-475SF-475板 (16) 7.3.1板型图 (17) 7.3.2连接节点图 (17) 7-4HV-197TD-788板 (17) 7.4.1板型图 (17) 7.4.2连接节点 (18) 7.4HV-205TD-820板 (18) 7.5.1板型图 (19)
7.5.2连接节点图 (19) 7.6HV-225TD-900板 (19) 7.6.1板型图 (20) 7.6.2连接节点图 (20) 7.7HV-360YC-360板 (20) 7.7.1板型图 (21) 7.7.2连接节点图 (21) 7.8HV-300YC-300板 (21) 7.8.1板型图 (22) 7.8.2连接节点图 (22) 7.9HV-1000HP-1000板 (22) 7.9.1板型图 (23) 7.9.2连接节点图 (23) 8屋面采光板 (23) 8.1CV-203-406板 (23) 8.2CV-380-760板 (24) 8.3CV-475-475板 (24) 8.4CV-197-788板 (24) 8.5CV-205-820板 (25) 8.6CV-225-900板 (25) 8.7连接节点图 (25) 8.7.1CV-475-475板连接节点 (26) 8.7.2其它板型连接节点 (26) 9楼承板 (26) 9.1HG-344-688板 (26) 9.2HG-240-720板 (27) 9.3连接图 (28) 10天沟 (29) 10.1彩板外天沟 (29) 10.1.1断面图 (30) 10.1.2连接节点 (30) 10.2钢板内天沟 (30) 10.2.1断面图 (31) 11、通风器 (31) 11.1屋脊自然通风器 (31) 11.2点式通风器 (32) 11.2.1Φ500无动力通风器 (32) 11.2.2有动力通风器 (34) 12门 (35) 12.1彩板推拉门 (35) 12.2彩板双开门 (36) 12.3中空金属门 (37) 13窗 (38) 14泛水板、饰边板 (39)
