城市轨道交通工程项目车辆与限界建设标准
第1条车辆类型应根据当地的预测客流量、行车密度、线路条件、供电电压、车辆与备品来源、技术发展、产品价格和维修能力等因素，综合比较而选定。车辆基本型式应按以下类型选择：
一、按车体宽度和驱动方式，可分为以下两类、六种车型：（一）粘着牵引系统：
Ａ、Ｂ型车，车体宽度为３０ｍ、２８ｍ的四轴系列车型；
Ｃ、Ｄ型车，车体宽度为２６ｍ，车地板不同高度的铰接车系列车型；
单轨胶轮车，车体宽度为３０ｍ的跨座式单轨胶轮系列车型。
（二）非粘着牵引系统：Ｌ型直线电机车辆系列。
二、按车辆的牵引控制系统，可选用交流变压、变频车。
三、按车体材料，可选用不锈钢车、铝合金车和耐候钢车。
四、按受电方式，可选用受电弓车、受流器车、受电弓加受流器车。
五、按电压等级分：有直流１５００Ｖ和直流７５０Ｖ。
第2条同一城市内的车辆型式应从线网规划统筹考虑，类型不宜过多。各类车型的主要技术规格，可按表６规定确定，
并严格遵循车辆国产化的原则和政策。
第3条对各类车型应规定相应的车辆限界、设备限界和建筑限界。Ａ、Ｂ型车的限界应符合国家现行标准《地铁限界标准》ＣＪＪ９６的有关规定，其他车型的限界可按《地铁限界标准》ＣＪＪ９６规定的计算方法确定。
第4条车辆构造速度应高于车辆设计最高速度的１０％或１０ｋｍ?ｈ。车辆设计最高速度应满足列车最高运行速度，并允许出现瞬间超速５ｋｍ/ｈ。
第5条制定限界的计算车辆应采用无驾驶室车辆的基本参数，进行车辆限界和设备限界计算。各类车型的计算车辆参数见表５。车站限界（站台）应满足列车停站、开门状态时的车辆限界，且满足列车过站时的车辆限界。
各类车型计算车辆参数表５
项目名称Ａ型车Ｂ型车Ｃ型铰接车Ｄ型铰接车Ｌ型车单轨车
车长２２１１９０——１７０８１４８
车宽３０２８２６２６２８２９８
车高３８３８３７３７３６２５３８４?５３
转向架中心距１５７１２６——１１１４９
６
固定轴距２５２３１９１９２０２５
车厢地板高度１１３１１００９５０３５０９３１１３
第6条列车端部车辆应设置专用前端门或指定侧门为乘客紧急疏散门，并应配置下车设施。在正线区间隧道或高架桥的建筑限界内应预留乘客逃生和救援的通道和空间位置，并应符合下列规定：
一、当采用驾驶室前端门专用疏散模式时，应利用轨道中心（或轨旁）道床面作为应急疏散通道。
二、当采用指定侧门疏散模式时，在区间单线圆隧道内，应设置应急平台，宽度不应少于５５０ｍｍ；同时利用轨道中心作为应急疏散通道。
第三十六条车辆的安全设施应符合下列规定：
一、车辆应设置列车运行自动保护装置以及通信、广播、应急照明、避雷等安全设施，必须设置乘客与司机的对讲通信设施；必要时，可在驾驶室设置对每个车厢的电视监视系统。
二、车辆内应设有灭火器具、报警装置以及必要的防护设施。
三、车辆内部结构应具有良好的耐火性、绝缘性。电缆应采用阻燃型无卤电缆，其他部件应采用阻燃材料。
四、运行在隧道内固定编组的车厢之间，应设置贯通通道。
五、车辆的编组和动力（牵引和制动）性能，应满足在长大陡坡线路上正常安全运行，并应符合下列故障情况时的运行要求：
（一）在定员（ＡＷ２）工况下，当列车丧失１?４或１?３动力时，列车仍能维持运行至线路终点。
（二）在定员（ＡＷ２）工况下，当列车丧失１?２动力时，列车仍能在正线最大坡道上启动，并行驶至就近车站，列车清客后返回车辆段。
（三）在定员（ＡＷ２）工况下，当列车丧失全部动力时，应能由另一列相同空载列车（ＡＷ０）在正线最大坡道上牵引（或推送）至临近车站，列车清客后被牵引至车辆段。六、车辆构造强度应满足车辆在构造速度运行时超员的荷载要求。
第7条每辆车的定员，应符合下列规定：
一、定员：每辆车的定员，由座席位和站席位的总和确定，为正常情况下载客能力的计算依据。
二、座席：车辆的座位数宜占总定员的１５％～２０％。当全程线路大于３５ｋｍ，平均运距大于１２ｋｍ时，根据客流性质，宜适当降低车辆定员。
三、座席区：每位座席区面积计算范围包括座椅横截面宽度（０４５～０５ｍ）和座前区（０２０～０２５ｍ），座席区横截面总宽按０７ｍ计。
四、站席：车内面积扣除座席区及相关设施的面积后，按６人／ｍ２计。
五、超员：每辆车的超员，按座席不变，站席以９人／ｍ２
计，超员系数（超员与定员的比值）不宜小于１４，与车站客流的超高峰系数相适应，并应作为车辆构造强度和制动力计算的依据。
六、车辆客室的车门开启宽度不宜小于１３ｍ，每侧车门数量应与定员相匹配。
第8条车辆内乘客站立人员密度的评价宜符合本建设标准附录一的规定。
第9条列车编组、定员与运能可按本建设标准附录二的规定执行。
第四十条各类车型主要技术规格应符合表６规定。
各类车型主要技术规格表６
项目名称Ａ型车Ｂ型车Ｃ型车Ｄ型车Ｌｂ型车单轨车
车辆驱动特征
钢轮／钢轨
旋转电机直线电机
胶轮—跨座单轨
车轴数四轴四轴４、６、８轴—铰接车四轴四轴
车辆轴重（ｔ）≤１６≤１４≤１１≤１３≤１１
车厢基
本长度
（ｍ）
单司机室车厢２３６
（２４４）
１９
（１９５５）
——１７２１４６（５５）
无司机室车厢２２０
（２２８）
１９
（１９５５）
——１６８４１３９（１４６）
车辆基本宽度（ｍ）３０２８２６２６２８２９车门
踏板处２９８）
车辆
高度
（ｍ）
受流器
车
有空调３８３８３７３７≤３６２５
无空调３６３６———
受电弓车
（落弓高度）３８１３８１３７３７３５６０
受电弓
工作高度３９～５６３９～５６３９～５６３９～５６—
车辆总高≤５５３
轨面以上高３８４
９
续表６
项目名称Ａ型车Ｂ型车Ｃ型车Ｄ型车Ｌｂ型车单轨车
车内净高（ｍ）２１０～２１５≥２１≥２１≥２１２２
地板面高（ｍ）
（车门处）１１３１１００９５０３５０９３１１３
转向架中心距（ｍ）１５７１２６１１０１０７０１１１４９６
固定轴距（ｍ）２２～２５２２～２３１８～１９１７～１８１９～２０走行轮
１５
导向轮
２５
车轮直径（ｍｍ）８４０７６０或
６６０６６０６６０～
７３０
走行轮
１００６
导向轮、
稳定轮
７３０
车门数（每侧）（个）５４—４３２
车门宽度（ｍ）≥１３～１４１３～１４１３～１４１４１３
车门高度（ｍ）≥１８≥１８≥１８１８６１８２
定
员
单司机室车厢３１０（超员
４３２）
２３０（超员
３２７）
—
双司机室
２３８２１７１５１（２１１）
其中：座席５６３６—６６２８３２
无司机室车厢３１０（超员
４３２）
２５０（超员
３５２）
——２４２１６５（２３０）
其中：座席５６４６——３２３６
车辆最高速度（ｋｍ?ｈ）８０～１００８０～１００８０８０９０８０
启动平均加速度
（ｍ?ｓ２）
（０～３５ｋｍ／ｈ）
０８３～１００８５０８５０９５～
１０≥０８３３
常用制动减速度
（ｍ?ｓ２）１０１１１１≥１０≥１１
紧急制动减速度
（ｍ?ｓ２）１２１５１５≥１３≥１２５等效噪声
〔ｄＢ（Ａ）〕
司机室内≤８０≤７５≤７５—≤７０
客室内≤８３≤７５≤７５７５≤７５
车外８０～８５≤８０≤８０８０≤７５
注：①车辆基本长度无司机室的为标准车辆长度；
②有司机室的车辆加长长度部分，应满足标准车的曲线地段限界；
③（）内的数字为车辆两端车钩连接中心点之间的跟离；
④Ｃ型车为低地板车，Ｄ型车为高地板车，均分为４、６、８轴的铰接车。应符合《城市轨道交通铰接车辆通用技术条件》的规定；
⑤双铰六轴７０％为低地板车辆，全长２８７６ｍ。
绪论 一、判断： 1、使运动物体减速，停车或阻止其加速称为制动。（×） 2、列车制动系统也称为列车制动装置。（×） 3、地铁车辆的常用制动为电空混合制动,而紧急制动只有空气制动。（√） 4、拖车空气制动滞后补充控制是指优先采用电气制动,不足时再补拖车的气制动（×） 5、拖车动车空气制动均匀补充控制是指优先采用电气制动,不足时拖车和动车同时补充气 制动（√） 6、为了保证行车安全，实行紧急制动时必须由司机按下紧急按钮来执行。（×） 7、轨道涡流制动能把列车动能转化为热能，且不受黏着限制，轮轨间没有磨耗。（√） 8、旋转涡流制动能把列车动能转化为热能，且不受黏着限制，轮轨间没有磨耗。（×） 9、快速制动一般只采用空气制动，并且可以缓解。（×） 10、制动距离和制动减速度都可以反映列车制动装置性能和实际制动效果。（√） 11、从安全的目的出发，一般列车的制动功率要比驱动功率大。（√） 12、均匀制动方法就是各节车各自承担自己需要的制动力，动车不承担拖车的制动力。（√） 13、拖车空气制动优先补足控制是先动车混合制动，不足时再拖车空气制动补充。（×） 14、紧急制动经过EBCU的控制，使BCU的紧急电磁阀得电而实现。（×） 二、选择题： 1、现代城市轨道交通车辆制动系统不包括（C）。 A.动力制动系统 B.空气制动系统 C.气动门系统 D.指令和通信网络系统 2、不属于制动控制策略的是（A）。 A.再生制动 B.均匀制动方式 C.拖车空气制动滞后补足控制 D.拖车空
气制动优先补足控制 3、直通空气制动机作为一种制动控制系统（ A ）。 A.制动力大小靠司机操纵手柄在制动位放置时间长短决定，因此控制不太精确 B.由于制动缸风源和排气口离制动缸较近，其制动和缓解不再通过制动阀进行， 因此制动和缓解一致性较自动制动机好。 C.直通空气制动机在各车辆都设有制动、缓解电空阀，通过设置于驾驶室的制动 控制器使电空阀得、失电 D.直通空气制动机是依靠制动管中压缩空气的压力变化来传递制动信号，制动管 增压时缓解，减压则制动 4、三通阀由于它和制动管、副风缸及制动缸相通而得名（ B ） A.充气缓解时，三通阀内只形成以下一条通路：①制动管→充气沟i→滑阀室→副 风缸； B.制动时，司机将制动阀操纵手柄放至制动位，制动管内的压力空气经制动阀排 气减压。三通阀活塞左侧压力下降。 C.在制动管减压到一定值后，司机将制动阀操纵手柄移至保压位，制动管停止减 压。三通阀活塞左侧压力继续下降。 D.当司机将制动阀操纵手柄在制动位和保压位来回扳动时，制动管压力反复地减 压——保压，三通阀则反复处于冲压位。 5、城市轨道交通在运行过程中，乘客负载发生较大变化时，一般要求制动系统（ B ） A．制动功率不变 B.制动率不变 C.制动力不变 D.制动方式不变. 6、下列不属于直通式空气制动机特点的是：（B） A．列车分离时不能自动停车B．制动管增压缓解，减压制动 C．前后车辆的制动一致性不好D．制动力大小控制不精确 7、下列制动方式中，不属于黏着制动的是：（C） A．空气制动B．电阻制动C．轨道涡流制动D．旋转涡流制动 8、下列制动方式中，属于摩擦制动的是：（A ） A．磁轨制动B．电阻制动C．再生制动D．轨道涡流制动 三、填空题：
为贯彻执行国家技术经济政策，规范城市轨道交通的基本功能和技术要求，依据有关法律、法规，制定本规范。 1．0．2 本规范适用于城市轨道交通的建设和运营。本规范不适用于高速磁浮系统的建设和运营。 1．0．3 城市轨道交通的建设和运营应满足安全、卫生、环境保护和资源节约的要求，并应做到以人为本、技术成熟、经济适用。 1．0．4 城市轨道交通应经验收合格后，才可投入使用。 1．0．5 本规范是城市轨道交通建设和运营的基本要求，城市轨道交通的建设和运营，尚应符合法律、法规和有关标准的规定。 2．0．1 城市轨道交通urban rail transit 采用专用轨道导向运行的城市公共客运交通系统，包括地铁系统、轻轨系统、单轨系统、 有轨电车、磁浮系统、自动导向轨道系统、市域快速轨道系统。 2．0．2 建设constru ction 新建、改建和扩建城市轨道交通工程项目的规划、可行性研究、勘察设计、施工安装、 调试验收和试运行，包括车辆和机电设备的采购、制造。 2．0．3 运营opera tion 为实现安全有效运送乘客而有组织开展的各种活动的总称。 3．0．1 城市轨道交通规划应符合城市总体规划和城市综合交通规划。 3．0．2 城市轨道交通规划应明确城市轨道交通的功能定位、与其他交通方式的关系、发展模式和不同规划期的发展目标，提出网络规划布局以及线路和设施等用地的规划控制要 求。 3．0．3 城市轨道交通的建设和运营应以乘客需求为目标，应做到资源共享和方便乘客使用。 3．0．4 城市轨道交通在设计使用年限内，应确保正常使用时的安全性、可靠性、可用性、可维护性的要求。 3．0．5 城市轨道交通应采用质量合格并符合要求的材料与设备。 3．0．6 城市轨道交通应具有消防安全性能，应配备必要的消防设施，应具备乘客和相关人员安全疏散及方便救援的条件。 3．0．7 城市轨道交通应采取有效的防淹、防雪、防滑、防风雨、防雷等防止自然灾害侵害的措施。 3．0．8 车辆和机电设备应满足电磁兼容要求，投入使用前，应经过电磁兼容测试并验收
城市轨道交通工程项目建设标准总体要求 第一条为适应我国城市轨道交通快速发展的需要，提高城市轨道交通工程项目决策、建设和管理水平，合理控制建设规模和投资，推进技术进步和车辆、设备国产化，提高投资效益，促进城市轨道交通的健康发展，修订本建设标准。第二条本建设标准是编制、评估和审批城市轨道交通“项目建议书”、“预可行性研究报告”和“可行性研究报告”的重要依据，是审查工程项目初步设计、监督检查整个建设过程、建设标准和项目后评价的尺度。 第三条本建设标准适用于城市轨道交通的高运量、大运量、中运量系统、钢轮钢轨系统的新建工程项目。市域轨道交通系统、有轨电车系统、跨座式单轨等轮轨系统，既有线的改建、扩建工程可参照执行。 第四条城市轨道交通工程项目建设应坚持以人为本，做到安全可靠，功能合理，经济适用，低耗高效，节约能源、资源和土地，保护环境和文物古迹；充分体现地区特色，力争
实现项目生命周期内价值的最大化。 第五条城市轨道交通工程项目应超前规划，适时建设，量力而行，有序发展。依据城市总体规划、国民经济和社会发展规划、城市综合交通规划，做好轨道交通远景线网规划。从实际需求和可能出发，把握项目建设条件和建设时机，合理安排项目建设。 第六条城市轨道交通的规划建设，应与铁路、民航、公路等其他交通方式的规划建设进行有机衔接，促进城市现代化综合交通体系的建立，满足便捷、通畅、高效、安全的运输服务需求。 第七条城市轨道交通近期建设规划范围，应与城市远期总体规划相符合，重点选择近期１０～１５年内的建设项目、建设时机、建设时序和建设规模，落实建设资金，做好沿线土地利用和控制规划，支持城市总体规划协调发展，初步构成线网基本骨架，形成初始规模效益。 第八条城市轨道交通工程项目建设，应树立网络化资源共享理念，开发轨道交通资源，开拓经营范围，提高服务水平
城轨交通主要有三种形式：地铁、轻轨铁路、独轨铁路 城市轨道交通的发展的特点与区别？1 地铁： 1)全部或大部分线路建于地面以下。 2)建设费用大，周期长，成本回收慢。 3)行车密度大，速度高。 4)客运量大。 5)地铁列车2—8辆编组。 6)地铁车辆消音减震防火，即安全又舒适。 7)受电制式为750V第三轨受电或直流1500v架空线受电弓受 电。 轻轨交通： 1)以钢轮和钢轨为车辆提供走行，车辆以电力提供牵引动力， 采用直流、交流、或线性电机驱动。 2)建设费用比地铁少，仅为其1/5—1/2。 3)运输能力2—4万人次，介于地铁和公共汽车，为中等运能。 4)采用半封闭和全封闭车道，立体交叉路口。 5)单节4轴车，双节单铰6轴车和双铰8轴车。每组车可以单 节运行，也可以连挂编列。车辆能通过小半径曲线R=20，坡度60%--70% 6)减震采用弹性车轮、空气弹簧、自导向和迫导向径向转向架
等，采用无缝长钢轨线路，弹性钢轨扣件和路基弹簧层。必要时在轨道两侧设隔音板。 7)电压制式为直流750V，架空线或第三轨供电为主，受电弓受 电。部分采用直流1500v和直流600v供电。 8)站台长度按列车长度和停车误差正负2m而定。站台长度为列 车长度加4m。60—100m。 投资省，建设周期短，灵活性强，运行成本低，运量大，速度快，安全，准点。 城市独轨铁路交通： 优点： 1)独轨铁路占地少，线路支柱占地宽度仅1—1.5m,充分利用城 市空间。在繁华中心区建线，对城市景观及日照的影响极小。 2)建设费用低，仅为其1/3。 3)实现大坡度60%和小半径曲线50m运行，绕行城市建筑物。 4)采用轻型车辆，列车编组为4—6辆。 5)走形装置采用空气弹簧和橡胶轮结构，采用电力驱动，故噪 声低，无废气，乘坐舒适。 6)驾于空中。视野宽广，交通、旅游观光。 7)跨座式道梁采用预应力混凝土，悬挂式采用相形断面的钢结 构。支柱有T型、倒L型、门型等，灵活选择。 缺点： 1)能耗大
城市轨道交通车辆制动技术 题库 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1. 防滑控制系统主要由、和防滑动作机械部件组成。 2. 上海地铁基础制动装置采用制动机厂生产的。 3. BCU和BECU分别是和系统的缩写。 4. 上海地铁和广州地铁使用的电气指令制动控制系统为式电气指令式制动控制系统。 5. 模拟转换阀是上海地铁车辆KNORR制动系统中使用的一个电磁阀，它由三部分组成：电磁进气阀、和组成。 6. EP阀又称阀，是SD数字式制动控制单元中的一个转换阀。 7. 空压机的驱动电机一般有电机和电机。 8. 经空气压缩机压缩输出的空气压力单位，一般用bar来表示，1bar等于MPa。 9. 空气干燥塔可以将从空气压缩机输出的高压压缩空气中的和分离出去，以达到各用气系统对压缩空气的要求。 10. 空气压缩机组一般由、、、等装置组成。 11. 上海地铁knorr公司的空气压缩机，在进行压缩空气时一般经过两级冷却，分别为冷却和冷却。 12. 除空气制动系统用气外，城市轨道列车还有以下部件需要用到压缩空气：、、、等。 13. 空气压缩机组一般采用方式进行润滑。 14. 空气干燥器一般做成塔式的，有和两种。 15. 电阻制动所采用的制动电阻，材料一般采用合金带钢条，这种合金带钢条不仅具有稳定的，而且具有相当大的。 16. 再生制动失败，列车主电路会自动切断反馈电路转入制动电路。 17. 直流斩波器按列车控制单元及制动控制单元的指令，不断调节斩波器的，无级、均匀地控制，使制动力和再生制动电压持续保持恒定。 18. 电动车组中既有动车又有拖车，拖车没有电动机，只能使用制动，动车带有电动机，可以进行制动。 19. 一般列车在高速时，常用制动都先从制动开始，最后在列车10km/h 以下低速时，由制动将车停止。 20. 动轮与钢轨间切向作用力的最大值与物理学上的最大静摩擦力相比要(大or小)一些，情况要更复杂一点，其主要原因是由于的存在所导致。 21. 伴随着蠕滑产生静摩擦力，轮轨之间才能传递。 22. 一般城市轨道车辆的制动方式主要有三类：、和电磁制动。 23. 电磁制动有两种形式：和。 24. 轮对在钢轨上运行，一般承受载荷、载荷和载荷。 25. 城市轨道交通系统都有明确的车辆运行规程，对于列车制动能力，上海地铁规定，列车在满载乘客的条件下，任何运行速度时，其紧急制动距离不得超过米。 26. 现代城市轨道车辆的制动系统一般都应该具有以下组成部分：、和。 27. 城市轨道车辆制动技术正朝着、、和的目标不断前进。 28. 最近几十年来，制动技术取得了很大进展，出现使电气再生制动成为可能，使制动防滑系统更加精确完善。

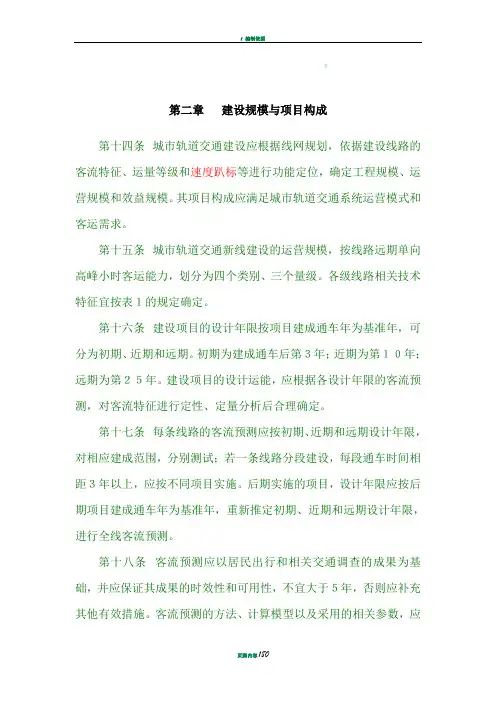

此文档下载后即可编辑 第二章建设规模与项目构成 第十四条城市轨道交通建设应根据线网规划，依据建设线路的客流特征、运量等级和速度趴标等进行功能定位，确定工程规模、运营规模和效益规模。其项目构成应满足城市轨道交通系统运营模式和客运需求。 第十五条城市轨道交通新线建设的运营规模，按线路远期单向高峰小时客运能力，划分为四个类别、三个量级。各级线路相关技术特征宜按表１的规定确定。 第十六条建设项目的设计年限按项目建成通车年为基准年，可分为初期、近期和远期。初期为建成通车后第３年；近期为第１０年；远期为第２５年。建设项目的设计运能，应根据各设计年限的客流预测，对客流特征进行定性、定量分析后合理确定。第十七条每条线路的客流预测应按初期、近期和远期设计年限，对相应建成范围，分别测试；若一条线路分段建设，每段通车时间相距３年以上，应按不同项目实施。后期实施的项目，设计年限应按后期项目建成通车年为基准年，重新推定初期、近期和远期设计年限，进行全线客流预测。 第十八条客流预测应以居民出行和相关交通调查的成果为基础，并应保证其成果的时效性和可用性，不宜大于５年，否则应
补充其他有效措施。客流预测的方法、计算模型以及采用的相关参数，应预先经过实例验证其可用性。 第十九条客流预测应按不同研究阶段分别测试，并应符合下列规定： 一、线网规划阶段客流预测。 （一）线网总量预测：依据城市总体规划和综合交通规划，分析城市现状和规划区域ＯＤ客流；分析和确定远景线网规划承担的客运总量及在公交总量中分担的比例、平均运距、客流负荷强度等相关指标，并在全线网范围内按总量控制原则，进行各线客流总量预测。 （二）线路客流预测：以远景线网客流总量为基础，预测各条线路的全日客流（双向）总量、分段断面流量（图），全日平均运距和客流负荷强度等相关指标进行总量控制分析。并估测各线高峰小时单向最大断面流量。 二、工程可行性研究阶段，应按每一条线路项目的设计年限进行初期、近期和远期的客流预测，预测内容应符合下列规定。预可行性研究阶段客流预测可参照执行。 （一）线网客流预测：在远景线网规划阶段客流预测基础上，预测项目远期设计年限建成的线网规模的全日客流总量、各条线路的全日客流总量和客流负荷强度；并对各条线路的客流进行总量控制与分析。
毕业设计（论文） 开题报告 题目跨座式城市单轨交通车辆 制动系统设计 专业城市轨道车辆工程 班级08级城轨1班 学生戴学宇 指导教师赵树恩 重庆交通大学 2012年
1. 选题的目的和意义 随着我国城市化进程的加快，城市交通拥堵、事故频繁、环境污染等交通问题日益成为城市发展的难题。城市轨道交通以其大运量、高速准时、节省空间及能源等特点，已逐渐成为我国城市交通发展的主流。在城市轨道交通系统中，跨坐式单轨交通制式因其路线占地少，可实现大坡度、小曲率线径运行，且线路构造简单、噪声小、乘坐舒适、安全性好等优点而逐渐受到关注。 在我国城市轨道交通迅速发展的同时，其运营安全保障已成为目前面临的重要问题。车辆作为城市轨道交通运输的载体，由于速度快、载客量大、环境复杂，其运行安全状况不容乐观——车辆故障不断出现、事故常有发生，这些故障不但严重的影响到正常运营，一旦引发事故将会带来巨大的人员伤亡和经济损失。制动系统是城市轨道交通车辆的关键系统，直接影响其安全运行，为提高车辆运行的安全性，对制动系统的设计便显得尤为关键。 2.国内外研究现状及分析 基础制动装置是确保城市轨道交通车辆行车安全的措施之一。在分析城市轨道车辆运输特点基础上, 李继山,李和平,严霄蕙（2011）《盘形制动是城市轨道车辆基础制动装置的发展趋势》[1]结合城市轨道车辆基础制动装置具体类型,分析了城市轨道车辆踏面制动与盘形制动的优缺点, 用有限元模拟城轨车辆车轮 踏面温度场及热应力, 表明速度100 km/ h 及以上的城轨列车基础制动不适宜采用踏面制动, 指出盘形制动是城市轨道交通车辆基础制动的发展的必然趋势。丁锋（2004）在《城市轨道交通车辆制动系统的特点及发展趋势》[2]一文中介绍并分析了我国城市轨道交通车辆制动系统的形式、构成、技术特点及发展趋势。吴萌岭，裴玉春，严凯军（2005）在《我国城市轨道车辆制动技术的现状与思考》[3]中较为详细地回顾了我国城市轨道车辆制动系统的发展历程，分析了目前我国新型城市轨道车辆制动系统的特点，并与我国自主研发适用于高速动车组的同类型制动系统作了技术比较。分析了我国自主研发城市轨道车辆制动系统的技术基础，指出国内技术与产品和国外相比存在着系统理念、设计经验和系统可靠性方面的差距，同时指出自主研发城市轨道车辆制动系统存在的问题，并提出了建议。邹金财（2010）《一种轨道车辆空气制动系统优化及仿真》[4]利用Simulationx 仿真软件对工矿窄轨土渣车的空气制动系统的改进前以及改进方案进行仿真，在与试验真实值对比后得到了正确的结论，通过对该空气制动系统优化中仿真手段应用过程的阐述，为机车车辆系统优化方法提供了参考。师蔚，方宇（2010）《城
2021中国城市轨道交通建设现 状 Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0890
2021中国城市轨道交通建设现状 （1）城市轨道交通建设规模大，同时建设的城市多。目前，中国城市轨道交通正处在快速发展时期，从1995年-2008年6月，12年间共有10个城市20多条线路投入运营，运营里程达到730km，到奥运会开幕，北京、上海两城市运营线路分别达到220km和236km。 与此同时，全国共有15个城市、800km的城轨线路正在施工建设。据不完全统计，北京、上海、天津、广州、深圳、武汉、南京、重庆、长春、哈尔滨、沈阳、杭州、西安、成都、苏州等15个城市，城轨交通线网规划总长度达1700km，总投资6000亿元。这15个城市线网规划已于2003年-2006年得到国家的批准。 近年来，随着经济的快速发展，城市化和机动化进一步加快，城市人口继续增加，城市范围不断扩大，为了支撑城市的发展和建
设，很多城市的轨道交通线网规划开始修编，城市轨道交通线网规划有进一步扩大的趋势。除上述15个城市之外，宁波、无锡、长沙、郑州、大连、东莞、贵阳、合肥、昆明、南宁、福州等10多个城市，也在筹建城轨交通，编制城轨交通线网规划，初步估计线网规划总长度为1000～1500公里。总之，无论从城市轨道交通规划城市数量、规划城市轨道交通总体规模，还是已经运营里程、在建里程，中国城市轨道交通总体规模都非常庞大，建设轨道交通的城市数量，在世界上都是首屈一指的。 （2）城市轨道交通建设速度快，同时开工建设的线路多。从城市轨道交通建设速度分析，1995年-2008年12年间，中国建设轨道交通的城市，从1个城市增加到10个，运营里程从43km增加到790km。日本东京地铁，50年间建设286km，在经济高速发展时期1960年 -1969年，10年间建设100.5km。按年平均建设里程比较，北京、上海比东京快3倍多。上海、北京两市政府都提出每年建设40～50km 的承诺，上海、北京、广州三大城市打破常规，4条线或6条线在同时开工建设，投资以每年100多亿速度在推进，中国城轨交通建设
城市轨道交通工程项目车辆与限界建设标准 第1条车辆类型应根据当地的预测客流量、行车密度、线路条件、供电电压、车辆与备品来源、技术发展、产品价格和维修能力等因素，综合比较而选定。车辆基本型式应按以下类型选择： 一、按车体宽度和驱动方式，可分为以下两类、六种车型：（一）粘着牵引系统： Ａ、Ｂ型车，车体宽度为３０ｍ、２８ｍ的四轴系列车型； Ｃ、Ｄ型车，车体宽度为２６ｍ，车地板不同高度的铰接车系列车型； 单轨胶轮车，车体宽度为３０ｍ的跨座式单轨胶轮系列车型。 （二）非粘着牵引系统：Ｌ型直线电机车辆系列。 二、按车辆的牵引控制系统，可选用交流变压、变频车。 三、按车体材料，可选用不锈钢车、铝合金车和耐候钢车。 四、按受电方式，可选用受电弓车、受流器车、受电弓加受流器车。 五、按电压等级分：有直流１５００Ｖ和直流７５０Ｖ。 第2条同一城市内的车辆型式应从线网规划统筹考虑，类型不宜过多。各类车型的主要技术规格，可按表６规定确定，
并严格遵循车辆国产化的原则和政策。 第3条对各类车型应规定相应的车辆限界、设备限界和建筑限界。Ａ、Ｂ型车的限界应符合国家现行标准《地铁限界标准》ＣＪＪ９６的有关规定，其他车型的限界可按《地铁限界标准》ＣＪＪ９６规定的计算方法确定。 第4条车辆构造速度应高于车辆设计最高速度的１０％或１０ｋｍ?ｈ。车辆设计最高速度应满足列车最高运行速度，并允许出现瞬间超速５ｋｍ/ｈ。 第5条制定限界的计算车辆应采用无驾驶室车辆的基本参数，进行车辆限界和设备限界计算。各类车型的计算车辆参数见表５。车站限界（站台）应满足列车停站、开门状态时的车辆限界，且满足列车过站时的车辆限界。 各类车型计算车辆参数表５ 项目名称Ａ型车Ｂ型车Ｃ型铰接车Ｄ型铰接车Ｌ型车单轨车 车长２２１１９０——１７０８１４８ 车宽３０２８２６２６２８２９８ 车高３８３８３７３７３６２５３８４?５３ 转向架中心距１５７１２６——１１１４９ ６ 固定轴距２５２３１９１９２０２５

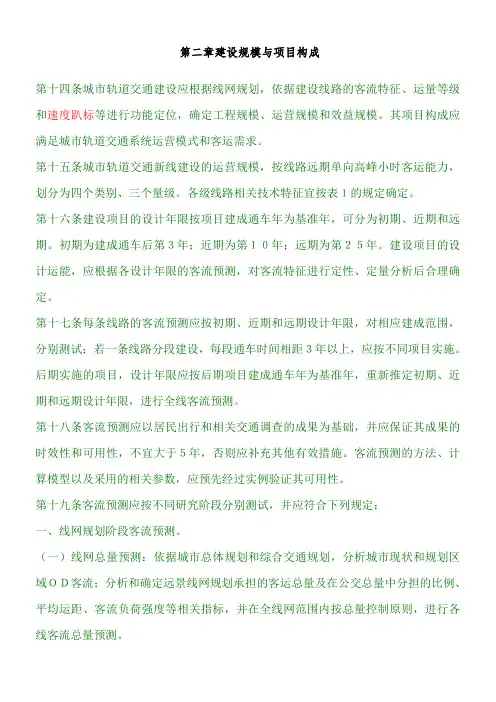

第二章建设规模与项目构成 第十四条城市轨道交通建设应根据线网规划，依据建设线路的客流特征、运量等级和速度趴标等进行功能定位，确定工程规模、运营规模和效益规模。其项目构成应满足城市轨道交通系统运营模式和客运需求。 第十五条城市轨道交通新线建设的运营规模，按线路远期单向高峰小时客运能力，划分为四个类别、三个量级。各级线路相关技术特征宜按表１的规定确定。 第十六条建设项目的设计年限按项目建成通车年为基准年，可分为初期、近期和远期。初期为建成通车后第３年；近期为第１０年；远期为第２５年。建设项目的设计运能，应根据各设计年限的客流预测，对客流特征进行定性、定量分析后合理确定。 第十七条每条线路的客流预测应按初期、近期和远期设计年限，对相应建成围，分别测试；若一条线路分段建设，每段通车时间相距３年以上，应按不同项目实施。后期实施的项目，设计年限应按后期项目建成通车年为基准年，重新推定初期、近期和远期设计年限，进行全线客流预测。 第十八条客流预测应以居民出行和相关交通调查的成果为基础，并应保证其成果的时效性和可用性，不宜大于５年，否则应补充其他有效措施。客流预测的方法、计算模型以及采用的相关参数，应预先经过实例验证其可用性。
