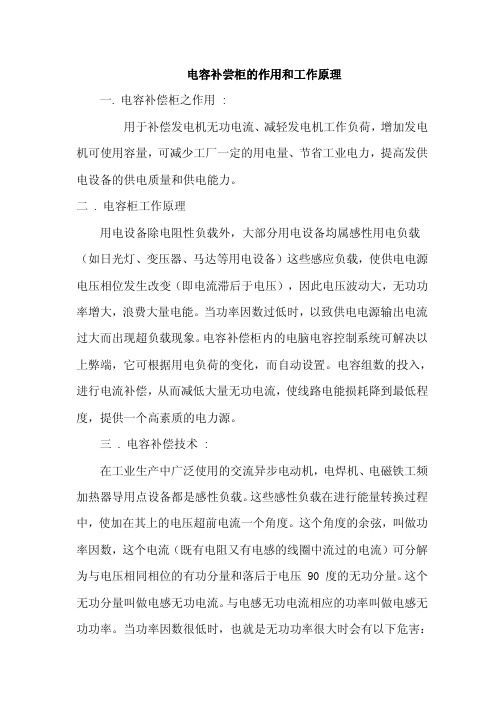

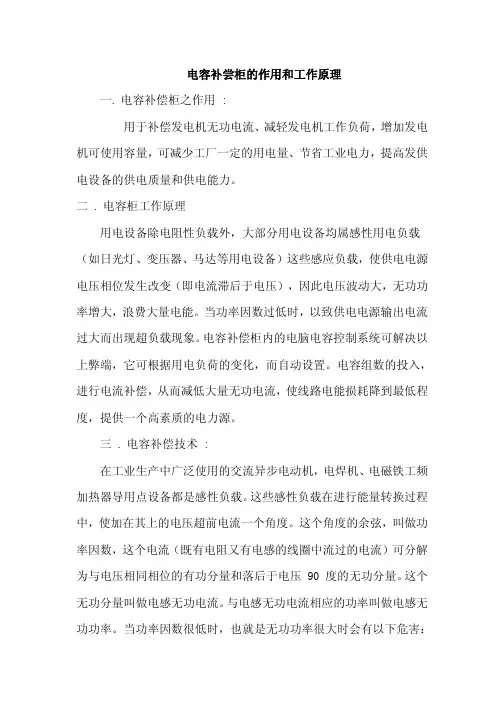

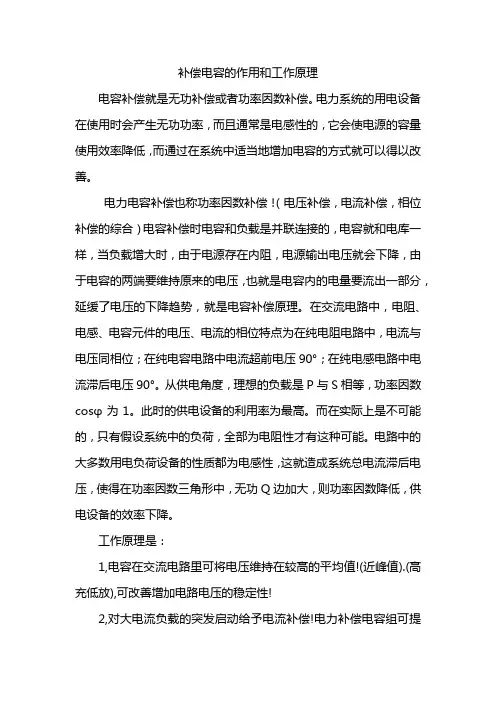

电容补尝柜的作用和工作原理
一.电容补偿柜之作用:
用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
二.电容柜工作原理
用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。
三.电容补偿技术:
在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害：
?增长线路电流使线路损耗增大，浪费电能。
?因线路电流增大，可使电压降低影响设备使用。
?对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7时，供电局可拒绝供电。
?对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时
功率= 380 x 530 x 1.732 x0.6 = 210KW
从上可看出，在负载为530A 时，机组的柴油机部分很轻松，而电机以不堪重负，如负荷再增加则需再开一台发电机。加接入电容补偿柜，让功率因数达到0.96 ，同样210KW 的负荷。
电流=210000/ （380x1.732x0.96 ）=332A
补偿后电流降低了近200A ，柴油机和电机部分都相当轻松，再增加部分负荷也能承受，不需再加开一台发电机，可节约大量柴油。也让其他机组充分休息。从以上可看出，电容补偿的经济效益可观，是低压配电系统中不可缺少的重要成员。
原理：把具有容性负荷的装置与感性负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换.这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是他的补偿原理
低压电容补偿柜是在变压器的低压侧运行的，一般它受功率因素控制而自动运行的。因所带负载的种类不同而确定电容的容量及电容组的数量，当供用电系统正常时，由控制器捕捉功率因素来控制投入的电容组的数量。
与有功功率的计量相反，无功功率的计量应该是：电压电流完全同相位时（纯电阻负载），无功表示应该是“0”。那么取AC电压与B相电流的道理应该是，它们的向量关系为90度（电角度），对于纯电阻负载，此时计量值为“0”，而如果是非电阻性负载，上述相位差角度就大于或小于90度，此时无功计量表就有数值。
电容补偿的作用：
补偿无功功率，提高电能质量，降低损耗，同时提供配电运行数据低压电容补偿柜是在变压器的低压侧运行的，一般它受功率因素控制而自动运行的。因所带负载的种类不同而确定电容的容量及电容组的数量，当供用电系统正常时，由控制器捕捉功率因素来控制投入的电容组的数量。
1.降低配电线路无功电能的输送，所以可以减少配电线路上的电能损耗。
2.挖掘设备的潜力，提高设备的出力，充分提高设备的利用率（比如变压器）
3.补偿感性无功，提高功率因数，节约电能，减少电费开支
4.提高电压，改善电能质量
低压串联电抗器的作用：
当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波严重危害主变及其它电器设备的安全运行。干式铁芯串联电抗器广泛用于低压无功补偿柜中，与电容器串联后，能有效吸收电网谐波，改善系统的电压波形，提高系统功率因数，并能有效抑制合闸涌流及操作过电压，有效保护了电容器的运行。
1、滤波电容 它并接在电路正负极之间,把电路中无用的交流电流去掉,一般采用大容量电解电容器,也有采用其他固定电容器的. 2、退耦电容 并接于电路正负极之间,可防止电路通过电源内阻形成的正反馈通路而引起的寄生振荡. 3 、耦合电容 连接于信号源和信号处理电路或两级放大器之间,用以隔断直流电,让交流电或脉动信号通过,使相信的放大器直流工作点互不影响. 4、旁路电容 并接在电阻两端或由某点直接跨接至共用电信为交直流信号中的交流或脉动信号设置一条通路,避免交流成分在通过电阻时产生压降. 5、中和电容 连接于三极管基极与集电极之间,用于克服三极管极间电容而引起的自激振荡. 6、槽路电容(调谐电容) 连接于谐振电路或振荡电路线圈两端的电容. 7、垫整电容 在电路在能使振荡信号的频率范围减小,而且显著提高低频端振荡频率的电容,它是与槽路主电容串联的. 8、补偿电容 在振荡电路中,能使振荡信号的频率范围得到扩大的电容,它与主电容并联起辅助作用. 9、逆程电容 并接在行输出管集电极与发射极之间,用来产生行扫描锯齿波逆程的电容. 10、自举升压电容 利用其储能来提升电路由某的电位,使其电位值高于为该点供电的电源电压. 11、“S”校正电容 串接于偏转线圈回路中,用于校正两边延伸失真. 12、稳频电容 在振荡电路中,用来稳定振荡频率的电容. 13、定时电容 在RC定时电路中与电阻R串联共同决定时间长短的电容. 14、降压限流电容 串接于交流电路中用于它对交流电的容抗进行分压限流. 15、缩短电容 这种电容是在UHF高频头中为了缩短振荡电感的长度而串接的电容. 16、克拉泼电容 在电容三点式振荡电路中,串接在振荡电感线圈的电容,为了水运晶体管结电容的影响,提高频率稳定性. 17、锡拉电容 在电容三点式振荡电路中,并接在振荡电感线圈两端的电容,为了消除晶体管结电容的影响,使其振荡频率越就越容易起振. 18、加速电容 接在振荡反馈电路中,使正反馈过程加速,提高振荡幅度. 19、预加重电容 为了防止音频调制信号在调制时可能使高频分量产生衰减或丢失,而适当提升高频分量的
无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。 一、按投切方式分类： 1．延时投切方式 延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到COSΦ〈0.95，迅速将电容器组逐一投入，而在投
电容器工作原理这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。 电容 diànróng 1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中 2. [capacitor；condenser]：电容器的俗称 [编辑本段]概述 定义： 电容（或称电容量[4]）是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。 电容的符号是C。 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 相关公式： 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q或U决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质
电容工作原理 电容串联可以隔直通交，并联可以滤波。 电容器就是两片不相连的金属板.电容器在电子线路中的作用一般概括为：通交流、阻直流。电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。滤波电路是把脉冲通到地去了，不是通到输出端。 正因为通交流，才能把交流成分通向地，保留直流成分. 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。 其实主要是充放电的工作原理。其实电容就相当于 一个水库，让过来的有波动的水变的很平稳 电解电容的作用有滤波，一般用在整流桥的后面。 你可以看一下电容是并连还是串连在回路里，并联的话是率除高频，串联的话是率除低频。还有降压电容。还有隔直的作用，一般做保护用！ 电容串联和并联在电路中各有什么作用？ 电容的作用是储存、释放电荷，可起到隔直通交、滤波、振荡作用 电容在电路中：如串联使用一般作为交流信号隔离，如音频功放、视频放大器等 如并联使用一般作为滤波，如电源、信号处理电路中噪声去除等 如与电感或其他芯片并联可组成振荡回路，如无线信号发射、接收、调制、解调等 电容并联可增大电容量，串联减小。比如手头没有大电容，只有小的，就可以并起来用，反之，没有小的就可以用大的串起来用。 在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，其在电路中所起的重要作用可见一斑。 作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。 电容器还常常被用以改善电路的品质因子，如节能灯用电容器。 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。计时：电容器与电阻器配合使用，确定电路的时间常数。 调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。 整流：在预定的时间开或者关半闭导体开关元件。
