电力系统分析自测题
第1章绪论
二、简答题
1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何规定的？
答：电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。 b.发电机的额定电压比所连接线路的额定电压高5%用于补偿线路上的电压损失。c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%
2、什么是最大负荷利用小时数？
答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
三、计算题
P18 例题1-1
P25 习题1-4
第2章电力系统元件模型及参数计算
二、简答题
1、多电压等级网络参数归算时，基准值选取的一般原则？
答：电力系统基准值的原则是：a.全系统只能有一套基准值 b. 一般取额定值为基准值c.电压、电流、阻抗和功率的基准值必须满足电磁基本关系。
2、分裂导线的作用是什么？分裂数为多少合适？
答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。所以最好为4分裂。
3、什么叫电力线路的平均额定电压？我国电力线路的平均额定电压有哪些？
答：线路额定平均电压是指输电线路首末段电压的平均值。我国的电力线路平均额定电压有 3.15kv、6.3kv、10.5kv、15.75kv、37kv、115kv、230kv、345kv、525kv。
三、计算题
1、例题2-1 2-2 2-5 2-7
2、习题2-6 2-8
3、以下章节的计算公式掌握会用。
2.2 输电线路的等值电路和参数计算 2.4 变压器的等值电路和参数的计算
2.5 发电机和负荷模型（第45页的公式）2.6电力系统的稳态等值电路
第3章简单电力网的潮流计算
二、简答题
1、降低网络损耗的技术措施？
答：减少无功功率的传输，在闭式网络中实行功率的经济分布，合理确定电力网的运行电压，组织变压器的经济运行等。
2、什么是电压降落，电压损耗和电压偏移？
答：电压降落是指变压器和输电线路两端电压的向量差，电压损耗是指始末端电压的数值差。电压偏移是指网络中某节点的实际电压同网络该处的额定电压之间的数值差。
3、什么是循环功率？多级环网在什么情况下出现循环功率？
答：与负荷无关，由两个供电点的电压差和网络参数确定这部分功率称为循环功率。变压器的变比K1与K2,当K1M K2时则存在循环功率。
4、开式电力网潮流计算的步骤？ ( P70页)
答：(1)计算参数并做出等值电路；
(2)用额定电压Vn计算各点运算负荷，简化等值电路；
(3)从末端线路开始，用额定电压Vn和已求得的负荷点运算负荷依次计算各段线路的功率损耗；
(4)用已知电源点电压Va和已求得的功率分布，从A点开始逐段计算电压降落，求得各点电压及电压损耗。
三、计算题
1、例题3-1 3-3 3-5
2、习题3-7
3、第3章的计算公式掌握会用。
第4章电力系统有功功率和频率调整
、、简答题
1、什么是电力系统频率的一次调整和二次调整？能否做到频率的无差调节?
答：一次调整：负荷变化引起频率偏差时，系统中凡装有调速器又留有可调容量的发电机组都自动参加频率调整。二次调整：通过操作调频器，使发电机组的频率特性平行的移动，从而使负荷变动引起的频率偏移缩小在允许波动范围内。一次调整不能做到无差调节，必须进行二次调整才能实现无差调节。
2、什么是发电机组的有功功率一频率静态特性？(写出公式)
3、有功负荷的三种分量以及它们的各调整方法?
答：第一种负荷曲线，变化的幅度很小，频率很高，周期很短，引起的频率偏移一般是由发电机组的调
速器进行调整，称为一次调整；第二种负荷曲线，变化的幅度很大，频率较低，周期较长，仅靠调速器
的作用往往不能将频率变化限制在允许范围，调频器必须参与频率的调整，这种调整称为二次调整；第三种负荷曲线，变化的幅度很大，且变化缓慢，周期也最长，根据负荷预测，按一定的优化原则，在各发电厂间、发电机实现功率的经济分配，这称为电力系统的经济运行调整。
4、什么是电力系统的有功功率—频率静态特性？什么是电力系统的单位调节功率？（写出公式）
答：当电力系统稳态运行时，系统中有功功率随频率变化的特性。电力系统的单位调节功率即电力系统的功率
-频率静态特性系数，它表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。
5、什么是电力系统负荷的有功功率—频率的静态特性？什么是有功负荷的频率调节效应（写出公式）
答：当电力系统稳态运行时，系统中有功功率随频率变化的特性。当系统中有功功率失去平衡时而引起频率变化，系统负荷也参与对频率的调节，这种特性有助于系统中有功功率在新的频率值下重新获得平衡，这种现象称为负荷的频率调节效应。
6、选择主调频厂应满足那些条件？
答：（1）具有足够的调整容量及调整范围；
（2）调频机组具有与负荷变化速度相适应的调整速度；
（3）调整出力负荷安全及经济原则。
此外，还应考虑由于调频所引起的联络线上交换功率的波动，以及网络中某些中枢点的电压是否超出允许范围。
第 5 章电力系统无功功率和电压调整
、简答题
1 、电力系统电压调整的基本原理是什么？答：基本原理：其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断
负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
2、电力系统常见的调压措施有哪些？
答：调压措施：改变发电机端电压调压，改变变压器分接头调压，利用并联补偿设备调压，利用串联电容器补偿调压。
3、电力系统中电压中枢点一般选择何处？电压中枢点的调压方式有哪些？
答：一般可选择下列母线作为电压中枢点：大型发电厂的高压母线。枢纽变电所的二次母线。有大量地方性负荷的发
电厂母线。调压方式：逆调压，顺调压，常调压。
4、电力系统中无功负荷和无功功率损耗主要是指什么
答：由于大多数用电设备的功率因数都不等于1,因此在运行中要消耗无功功率，即为无功负荷。无功损耗指电力线路上的无功损耗和变压器的无功损耗。
？
5、电力系统中无功功率电源的种类有哪些？
答：发电机，同步调相机，静电电容器，静止补偿器，并联电抗器。
第7章电力系统三相短路的分析计算
二、简答题
1、什么是短路冲击电流？它在什么条件下出现？什么是短路电流的最大有效值？
答：短路冲击电流指短路电流最大可能的瞬时值，用表示。其主要作用是校验电气设备的电动力稳定度。它在
短路前电路处于空载状态，并且短路时电源电势刚好过零值（即合闸角为0）的时候，即发生短路后约半个周期时出现。答：短路电流的最大有效值是指以t时刻为中心的一周期内短路全电流瞬时值的均方根值。
2、什么是短路功率（短路容量）？其标幺值是否等于短路电流的标幺值？为什么？
3、网络变换与化简的主要方法？
答：1.网络的等值变换（1）无源网络的星网变换（2）有源支路的并联2.分裂电势源和分裂短路点3.利用网络的对称性化简4电流分布系数法.
第8章 电力系统不对称故障的分析计算
、简答题
1、什么是对称分量法？正序、负序和零序分量各有什么特点？
答：对称分量法是指在二相电路中，任意一组不对称的二向量 的分
量：a 、正序分量（三向量大小相等，相位互差 120°，且与正常运行时的相序相同）b 、负序分量 （三向量大小相同，小岗位互差120。，且与正常运行时的相序相反）c 、零序分量（三向量大小相等， 相位一致）。
2、 计算不对称故障的基本原则？
答：把故障处的三相阻抗不对称表示为电压和电流相量的不对称，使系统其余部分保持为三相阻抗对称 的系统。
3、 如何制定电力系统的各序等值电路？
答：做等效电路图时，一般从故障点开始做起（相当于在故障点施加某一序电压），逐一查明各序电流 能流通的路径，凡各序电流所流经的元件，都应包括在等效电路中。
4、 什么是正序等效定则？其意义何在？
答：正序等效定则：再简单不对称故障情况下，故障点正序电流与在故障点每一相中接入附加阻抗，并 在其后发生的三相短路时的电流相等。其意义是可以计算不对称的三相短路电流。 第9章电力系统运行稳定性概论
1、提高电力系统静态稳定性的措施?
答：提高静态稳定：a 、采用自动励磁调节装置b 、提高运行电压水平c 、发电机快速强制励磁d 、 减小发电机和变压器的电抗e 、改善系统结构f 、减小输电线路电抗（串联电容、采用分裂导线）
2、电力系统稳定性如何分类？研究的主要内容是什么?
答：电力系统的稳定性按照干扰的大小一般分为静态稳定和暂态稳定两类。研究的内容：系统在某 一正厲，必，可以分解成三组三相对称
简答题
常运行的状态下受到干扰之后，经过一段时间能否恢复到原来的稳定运行状态，或过渡到新的稳定运行状态。
3、电力系统静态稳定性的实用判据是什么？
答：其判据就是系统状态方程的特征根都小于0。
4、提高电力系统暂态稳定性的措施？
答：提高暂态稳定：a、快速切除故障b、采用自动重合闸c、发电机快速强制励磁d、发电机电气制动e、变压器中性点经小电阻接地f、快速关闭汽门g、切发电机和切负荷h、设置中间开关站i、输电线路强行串联补偿。
5、电力系统静态稳定储备系数和整步功率系数的含义是什么？
答：电力系统静态稳定储备的大小通常用静态稳定储备系数尺尹来表示，=，其中化1为静态稳定的极
限输送功率，为正常运行时的发电机输送功率。
DP
整步功率系数：而，其大小可以说明发电机维持同步运行的能力，即说明静态稳定的程度。
电力系统分析题库 一、选择题 1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ） A、线电压 B、倍相电压 C、倍线电压 D、根号2倍相电压 2、目前我国电能输送的主要方式是（ C ）。 A、直流 B、单相交流 C、三相交流 D、交直流并重 3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ） A、正序、负序、零序并联 B、正序、负序并联、零序网开路 C、正序、零序并联、负序开路 D、零序、负序并联，正序开路 4、输电线路采用分裂导线的目的是（ A ）。 A、减小电抗 B、减小电阻 C、增大电抗 D、减小电纳 5、系统备用容量中，哪种可能不需要专门配置？（ A ） A、负荷备用 B、国民经济备用 C、事故备用 D、检修备用 6、电力系统潮流计算中，功率指（ C ）。 A、一相功率 B、两相功率 C、三相功率 D、四相功率 7、根据对称分量法，a、b、c三相的零序分量相位关系是（ D ） A、a相超前b相 B、b相超前a相 C、c相超前b相 D、相位相同 8、电力系统有功功率电源为（ B ）。 A、发电机、调相机 B、发电机 C、调相机 D、发电机、电容器 9、输电线路单位长度的电阻主要决定于（ D ） A、材料和对地高度 B、电晕损耗和电压 C、几何均距和半径 D、材料和粗细
10、有备用接线方式的优、缺点是（ D ）。 A、优点：供电可靠性高。缺点：电压低 B、优点：供电可靠性低。缺点：造价高 C、优点：供电可靠性高，调度方便。缺点：造价高 D、优点：供电可靠性和电压质量高。缺点：造价高和调度复杂 11、电力系统的有功功率电源是（ A ） A、发电机 B、变压器 C、调相机 D、电容器 12、电力网某条线路的额定电压为UN=110kV，则它表示的是（ D ）。 A、相电压 B 相电压 C线电压 D、线电压 13、衡量电能质量的指标有（ D ） A、电压和功率 B、频率和功率 C、电流和功率 D、电压大小，波形质量，频率 14、解功率方程用的方法是（ A ）。 A、迭代法 B、递推法 C、回归法 D、阻抗法 15、电力系统短路故障计算主要求取的物理量是（ A ） A、电压，电流 B、电阻，电抗 C、电阻，功率 D、电流，电抗 16、线路始末两端电压的数值差是（ C ）。 A、电压降落 B、电压调整 C、电压损耗 D、电压偏移 17、在下列各种故障类型中，属于纵向故障的是（ D ） A、两相短路 B、两相断线 C、单相接地短路 D、两相短路接地 18、在电力系统标么制中，只需选定两个基准量，常选的是（ B ）。 A、电压、电流 B、电压、功率 C、电压、电抗 D、电流、阻抗 19、对电力系统运行的基本要求是（ C ）
第一章 电力系统的基本概念 1-1 什么叫电力系统、电力网及动力系统 1-2 电力线、发电机、变压器和用电设备的额定电压是如何确定的 1-3 我国电网的电压等级有哪些 1-4 标出图1-4电力系统中各元件的额定电压。 1-5 请回答如图1－5所示电力系统中的二个问题： ⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。 ⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。 1-6 图1-6中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。 1-7 电力系统结线如图1-7所示，电网各级电压示于图中。试求： 习题1-5图 习题1-6图 习题1-4图
⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。 ⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。 1-8 比较两种接地方式的优缺点，分析其适用范围。 1-9 什么叫三相系统中性点位移它在什么情况下发生中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍 1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么 第二章 电力系统各元件的参数及等值网络 2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。 2-2 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流 41.2%=o I 。求该变压器归算到高压侧的参数，并作出等值电路。 2-3 已知电力网如图2-3所示： 各元件参数如下： 变压器：1T ：S =400MVA ，12%=k U ， 242/ kV 2T ：S =400MVA ，12%=k U ， 220/121 kV 线路：2001=l km, /4.01Ω=x km (每回路) 习题1-7图 115kV T 1 T 2 l 1 l 2 习题2-3图
电力系统稳定与控制小作业 学院：电气与电子工程学院 年级：2014级研究生 专业：电气工程 姓名：罗慧 学号：20140208080008 指导老师：罗杰
1. 为什么要进行派克变换？简述派克变换的物理含义？ 答：派克变换的原因有：(1) 转子的旋转使定、转子绕组间产生相对运动，致使定、转子绕组间的互感系数发生相应的周期性变化。 (2) 转子在磁路上只是分别对于d轴和q轴对称而不是任意对称的，转子的旋转也导致定子各绕组的自感和互感的周期性变化。 ①变换后的电感系数都变为常数，可以假想dd绕组，qq绕组是固定在转子上的，相对转子静止。 ②派克变换阵对定子自感矩阵起到了对角化的作用，并消去了其中的角度变量。Ld,Lq,L0 为其特征根。 ③变换后定子和转子间的互感系数不对称，这是由于派克变换的矩阵不是正交矩阵。 ④Ld为直轴同步电感系数，其值相当于当励磁绕组开路，定子合成磁势产生单纯直轴磁场时，任意一相定子绕组的自感系数。物理意义上理解，它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。 派克变换的物理意义：将a、b、c三相静止的绕组通过坐标变换等效为d轴dd绕组、q轴qq绕组，与转子一同旋转 2.派克方程具有怎样的特点？ 答：派克方程它具有的特点是，派克方程是将三相电流 i、b i、c i a 变换成了等效的两相电流 i和q i，0dq i=P abc i。如果定子绕组内存在三 d 相不对称的电流，只要是一个平衡的三相系统，即满足
a i + b i + c i =0 当定子三相电流中存在不平衡系统时，即a i +b i +c i ≠0，此时三相电流时三个独立的变量，仅用两个新变量不足以代表原来的三个变量。 这时可以找出a i ='a i +0i ，b i =0'i i b +，0'i i i c c +=的关系，使0'''=++c b a i i i 。0i 为 零轴分量，其值为)(3/10c b a i i i i ++=。三相系统中的对称倍频交流和直流经过派克变换后，所得的d 轴和q 轴分量是基频电流，三相系统的对称基频交流则转化为dq 轴分量中的直流。 3. 为什么要引入暂态电势q E '和暂态电抗d X '，它们具有怎样的物理含义？ 答：我们引入暂态电动势'q E 和暂态电抗' d x 是为了暂态分析方便。暂态电动势' q E 在发电机运行状态突变瞬间数值保持不变，可以把突变前后的状态联系起来。 其的物理意义为：暂态电动势' q E 可看成无阻尼绕组发电机暂态过程中虚构的气隙电动势，暂态电抗' d x 是无阻尼绕组发电机在暂态开始瞬间的定子纵轴漏抗。 4. 试比较同步发电机各电动势（Q q q q d E E E E E '''''、、、、）、各电抗 （d q d d q X X X X X '''''、、、、）的大小？ 答： ' "" '"" d q d q d q Q q q d x x x x x E E E E E > >>>>>>> 5. 无阻尼绕组同步发电机端突然三相短路时定子、转子、等效绕组（d-d 、q-q ）中会出现哪些自由分量的电流？分别以什么时间常数衰减？ 答：他们会出现的自由分量电流有：基频交流分量（含强制分量和自
自测题（一）一电力系统的基本知识 一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5分，共50分） 1、对电力系统的基本要求是（）。 A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响； B、保证对用户的供电可靠性和电能质量； C、保证对用户的供电可靠性，提高系统运行的经济性； D保证对用户的供电可靠性。 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。 A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷（ 3、对于供电可靠性，下述说法中正确的是（）。 A、所有负荷都应当做到在任何情况下不中断供电； B、一级和二级负荷应当在任何情况下不中断供电； C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D—级负荷在任何情况下都不允许中断供电、二级负荷应尽可 能不停电、三级负荷可以根据系统运行情况随时停电。 4、衡量电能质量的技术指标是（）。 A、电压偏移、频率偏移、网损率； B ［、电压偏移、频率偏移、电压畸变率； C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、
电压畸变率 5、用于电能远距离输送的线路称为（）。 A、配电线路； B、直配线路； C、输电线路； D、输配 电线路。 6、关于变压器，下述说法中错误的是（） A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求； B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同； D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。 7、衡量电力系统运行经济性的主要指标是（）。 A、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建 设投资、网损率； C、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8关于联合电力系统，下述说法中错误的是（）。 A、联合电力系统可以更好地合理利用能源; B、在满足负荷要求的情况下，联合电力系统的装机容量可以减 少;
练习二：单项选择题 1、通过10输电线接入系统的发电机的额定电压是（）。 A 10 B 10.5 C11 （答案：B） 2、根据用户对（）的不同要求，目前我国将负荷分为三级。 A 供电电压等级 B 供电经济性 C供电可靠性 （答案：C） 3、为了适应电力系统运行调节的需要，通常在变压器的（）上设计制造了分接抽头。 A 高压绕组 B中压绕组 C低压绕组 （答案：A） 4、采用分裂导线可（）输电线电抗。 A 增大 B 减小 C保持不变 （答案：B） 5、在有名单位制中，功率的表达式为( ) A 1.732×V×I B ×I C 3×V×I （答案：A） 6、电力系统的中性点是指( ) A变压器的中性点 B星形接线变压器的中性点 C发电机的中性点 D B和C （答案：D）
7、我国电力系统的额定电压等级为( ) A 3、6、10、35、110、220() B 3、6、10、35、66、110、220() C 3、6、10、110、220、330() D 3、6、10、35、60、110、220、330、500() （答案：D） 8、计算短路后任意时刻短路电流周期分量时，需要用到（）。 A.互阻抗 B.转移阻抗 C.计算电抗 （答案：C） 9、冲击电流是短路电流（）。 A.最大瞬时值 B.最小瞬时值 C.有效值 （答案：A） 10、短路电流周期分量的标么值与（）有关。 A.转移电抗和短路时间 B.计算电抗和短路点距离 C.计算电抗和短路时间 （答案：C） 11、在系统发生短路时，异步电动机（）向系统提供短路电流。 A.绝对不 B.一直 C.有时 （答案：C） 12、对于静止元件来说，其（）。 A 正序电抗＝负序电抗 B正序电抗＝零序电抗 C负序电抗＝零序电抗 （答案：A） 13、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。
一、解释下列名词和术语 1、能量管理系统：EMS主要包括SCADA系统和高级应用软件。高级应用软件从发电和输配电的角度来分，发电部分包括AGC等，输配电部分包括潮流计算、状态估计、安全分析及无功优化。其功能是根据电力系统的各种两侧信息，估计出电力系统当前的运行状态。 2、支路潮流状态估计：进行状态估计所需的原始信息只取支路潮流量测量，而不用节点量。在计算推导过程中，将支路功率转变成支路两端电压差的量，最后得到与基本加权最小二乘法类似的迭代修正公式。 3、不良数据：误差特别大的数据。由于种种原因（如系统维护不及时等），电力系统的遥测结果可能远离其真值，其遥信结果也可能有错误，这些量测称为坏数据或不良数据； 4、状态估计：利用实时量测系统的冗余度提高系统的运行能力，自动排除随机干扰引起的错误信息，估计或预报系统的运行状态。 5、冗余度：全系统独立量测量与状态量数目之比，一般为1.5-3.0 6、最小二乘法：以量测值z和测量估计值之差的平方和最小为目标准则的估计方法。 7、静态等值：在一定稳态条件下，内部系统保持不变，而把外部系统用简化网络来代替，这种与潮流计算，静态安全分析有关的简化等值方法就是电力系统的静态等值； 8、静态安全分析：电力系统的静态安全分析只考虑事故后系统重新进入新稳定运行情况的安全性，而不考虑从当前运行状态向事故后新稳定运行状态转变的暂态过程，其主要内容包括预想事故评定、自动事故选择以及预防控制。 9、预想事故自动筛选：静态安全分析中，先用简化潮流计算方法对预想事故集中的每一个事故进行近似计算，剔除明显不会引起安全问题的预想事故，且按事故的严重性进行排序，组成预想事故一览表，然后用更精确的潮流算法对表中的事故依次进行分析 10、电力系统安全稳定控制的目的：实现正常运行情况和偶然事故情况下都能保证电网各运行参数均在允许范围内，安全、可靠的向用户供给质量合格的电能。也就是说，电力系统运行是必须满足两个约束条件：等式约束条件和不等式约束条件。 11、小扰动稳定性/静态稳定性：如果对于某个静态运行条件，系统是静态稳定的，那么当受到任何扰动后，系统达到一个与发生扰动前相同或接近的运行状态。这种稳定性即称为小扰动稳定性。也可以称为静态稳定性。 12、暂态稳定性/大扰动稳定性：如果对于某个静态运行条件及某种干扰，系统是暂态稳定的，那么当经历这个扰动后系统可以达到一个可以接受的正常的稳态运行状态。 13、动态稳定性：指电力系统受到小的或大的扰动后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。 14、极限切除角：保持暂态稳定前提下最大运行切除角，即最大可能的减速面积与加速面积大小相等的稳定极限情况下的切除角。 15 常规潮流计算的任务：根据给定的运行条件和网络结构确定整个系统的运行状态，如各母线电压，网络中的功率分布以及功率损耗。 16 静态特性：在潮流计算时计及电压变化对各节点负荷的影响。
电力系统分析题库 一、选择题 1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ） A 、线电压 B 、 1.5 倍相电压 C 、1.5 倍线电压 D 、 根号 2 倍相电压 2、目前我国电能输送的主要方式是（ C ）。 A 、直流 B 、单相交流 C 、三相交流 D 、交直流并重 3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ） A 、正序、负序、零序并联 B 、正序、负序并联、零序网开路 C 、正序、零序并联、负序开路 4、输电线路采用分裂导线的目的是（ A 、减小电抗 B 、减小电阻 D 、零序、负序并联，正序开路 A ）。 C 、增大电抗 D 、减小电纳 5、系统备用容量中，哪种可能不需要专门配置？（ A ） A 、负荷备用 B 、国民经济备用 C 、事故备用 D 、检修备用 6、电力系统潮流计算中，功率指（ C ）。 A 、一相功率 B 、两相功率 C 、三相功率 7、根据对称分量法， a 、b 、c 三相的零序分量相位关系是（ A 、a 相超前 b 相 B 、b 相超前 a 相 C 、c 相超前 b 相 D 、相位相同 D 、四相功率 D ） 8、电力系统有功功率电源为（ B ）。 A 、发电机、调相机 B 、发电机 C 、调相机 D 、发电机、电容器 9、输电线路单位长度的电阻主要决定于（ D ） A 、材料和对地高度 B 、电晕损耗和电压 C 、几何均距和半径 D 、材料和粗细 10、有备用接线方式的优、缺点是（ D ）。 A 、优点：供电可靠性高。缺点：电压低 B 、优点：供电可靠性低。缺点：造价高 C 、优点：供电可靠性高，调度方便。缺点：造价高 D 、优点：供电可靠性和电压质量高。缺点：造价高和调度复杂 11、电力系统的有功功率电源是（ A ） A 、发电机 B 、变压器 C 、调相机 D 、电容器 12、电力网某条线路的额定电压为 UN=110kV ，则它表示的是（ D ）。 1 C 、 1 D 、线电压 A 、相电压 B 、 3 相电压 3 线电压 13、衡量电能质量的指标有（ D ） A 、电压和功率 B 、频率和功率 C 、电流和功率 D 、电压大小，波形质量，频率 14、解功率方程用的方法是（ A ）。 A 、迭代法 B 、递推法 C 、回归法 D 、阻抗法 15、电力系统短路故障计算主要求取的物理量是（ A ） A 、电压，电流 B 、电阻，电抗 C 、电阻，功率 D 、电流，电抗
(单选题)1: 根据元件约束及拓扑约束建立一组方程，并求满足该组方程的变量解的分析方法称为:（）。 A: 解析法 B: 图解法 C: 网络法 D: 变量法 正确答案: (单选题)2: 高斯消元法是（）直接解决法中最优秀的解法之一。 A: 线性方程 B: 非线性方程 C: 微分方程 D: 积分方程 正确答案: (单选题)3: 反射系数越小，输入阻抗与电源内阻相差越（）。 A: 大 B: 小 C: 先小后大 D: 先大后小 正确答案: (单选题)4: 节点导纳矩阵行和列中元素之和为（）。 A: 0 B: 1 C: 2 D: 3 正确答案: (单选题)5: 任意响应的变换式都是各激励变换式的（）。 A: 线性组合 B: 非线性组合 C: 正弦函数 D: 余弦函数 正确答案: (单选题)6: 对一般大规模的电路来讲，元件的数目是节点数目的（）。 A: 1~2倍 B: 2~4倍 C: 4~6倍 D: 6~8倍 正确答案: (单选题)7: PSpice交流分析中所有参量和变量均为:（）。
A: 正数 B: 负数 C: 实数 D: 复数 正确答案: (单选题)8: 基尔霍夫定律使电路受到（）约束。 A: 时域 B: 频域 C: 拓扑 D: 电流 正确答案: (单选题)9: 当终端开路时，终端反射系数为：（）。 A: 0 B: 1 C: 2 D: 3 正确答案: (单选题)10: 理想运算放大器的频带范围是:（）。 A: 0~∞ B: 0~100 C: 0~1000 D: 0~10000 正确答案: (多选题)11: 开关电容滤波器包含：（）。 A: MOS开关 B: MOS运放 C: 电容 D: 电阻 正确答案: (多选题)12: 在电路分析与设计中，所采用的归一化方法主要是对（）同时归一化。A: 电压 B: 电流 C: 频率 D: 阻抗 正确答案: (多选题)13: 拉普拉斯变换法求解时域解的全过程是:（）。 A: 将一给定的时域方程对应到复变量域的代数方程 B: 求s域解
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。 A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。 4、衡量电能质量的技术指标是（ ）。 A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率 5、用于电能远距离输送的线路称为（ ）。 A 、配电线路； B 、直配线路； C 、输电线路； D 、输配电线路。 7、衡量电力系统运行经济性的主要指标是（ ）。 A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8、关于联合电力系统，下述说法中错误的是（ ）。 A 、联合电力系统可以更好地合理利用能源； B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少； C 、联合电力系统可以提高供电可靠性和电能质量； D 、联合电力系统不利于装设效率较高的大容量机组。 9、我国目前电力系统的最高电压等级是（ ）。 A 、交流500kv ，直流kv 500±； B 、交流750kv ，直流kv 500±； C 、交流500kv ，直流kv 800±；； D 、交流1000kv ，直流kv 800±。 10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。 A 、220kv 、110kv ； B 、220kv 、115kv ； C 、242Kv 、121Kv ； D 、220kv 、121kv 。 11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。 A 、单电源双回路放射式； B 、双电源供电方式； C 、单回路放射式接线； D 、单回路放射式或单电源双回路放射式。 12、关于单电源环形供电网络，下述说法中正确的是（ ）。 A 、供电可靠性差、正常运行方式下电压质量好； B 、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量； C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况； D 、供电可靠性高，但电压质量较差。 13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。 A 、交流500kv 通常用于区域电力系统的输电网络； B 、交流220kv 通常用于地方电力系统的输电网络； C 、交流35kv 及以下电压等级通常用于配电网络； D 、除10kv 电压等级用于配电网络外，10kv 以上的电压等级都只能用于输电网络。 14、110kv 及以上电力系统应采用的中性点运行方式为（ ）。 A 、直接接地； B 、不接地； C 、经消弧线圈接地； D 、不接地或经消弧线圈接地。 16、110kv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（ ）。
一．选择题（每题4分） 1. 电力系统的有功功率电源是（B ） A ．调相机 B ．发电机 C ．电容 D ．变压器 2. 电力系统的短路类型中，属于对称短路的是（D ） A ．单相短路； B ．两相短路； C ．两相短路接地； D ．三相短路。 3. 对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（A ） A ．单相接地短路； B ．两相短路； C ．两相接地短路； D ．三相短路。 4. 作为判据0>δ d dP e 主要应用于分析简单系统的（D ） A. 暂态稳定 B. 故障计算 C. 调压计算 D. 静态稳定 5. 两相短路接地故障中，附加阻抗Z △为（D ） A.Z0Σ B.Z2Σ C.Z0Σ+Z2Σ D.Z0Σ∥Z2Σ 6. 电力系统的频率主要决定于（A ） A.有功功率的平衡 B.无功功率的平衡 C.电压质量 D.电流的大小 7. 若AC 两相发生短路，则基准相选择为（B ） A ．A 相 B ．B 相 C ．C 相 D ．A 相和C 相
8. 电压和电流的各序对称分量由Y，d11联接的变压器的星形侧经过三角形侧时，正序系统的相位发生的变化是（A） A．逆时针方向转过300 B．顺时针方向转过300 C．不变 D．不确定 二．简答题（每题5分） 1. 简述电力系统静态稳定的定义，其稳定的标志是什么？ 答：静态稳定是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行的能力。能恢复到原始运行状态，则系统是静态稳定的，否则就是静态不稳定的； 2. 简述电力系统暂态稳定的定义，其稳定的标志是什么？ 答：暂态稳定是指系统受到大干扰后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。暂态稳定的标志通常指保持第一或第二个振荡周期不失步。 3. 什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是不对称短路？ 答：电力系统的短路是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。正常运行时，除中性点外，相与相之间或相与地是绝缘的。如果由于某种原因使其绝缘破坏而构成了通路，就称电力系统发生了短路故障。 短路故障有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。 其中三相短路称为对称短路，其他三种类型的短路都称为不对称短路。 4. 什么是对称分量法？正序、负序、零序各有什么特点？ 答：对称分量法是指三相电路中，任意一组不对称的三相量Fa、Fb、Fc,可以分解为三组三相对称的分量，（1）正序分量（Fa1、Fb1、Fc1）：三相量大小相等，相位互差120，且与系统正常对称运行时的相序相同，正序分量为一平衡三相系统。（2）负序分量（Fa2、Fb2、Fc2）：三相量大小相等，相位互差120，且与系统正常对称运行时的相序相反，负序分量也为一平衡三相系统。（3）零序分量（Fa0、Fb0、Fc0）：三相量大小相等，相位一致。 5. 简述电力系统短路故障的类型，并指出哪些为对称短路，哪些为不对称短路。 答：短路故障有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。其中三相短路称为对称短路，其他三种类型的短路都称为不对称短路。
电力系统分析下作业 一．选择题 1.电力系统的有功功率电源是（A） A．发电机 B．变压器 C．调相机 D．电容器 2. 电力系统的短路类型中，属于对称短路的是（D）。 A、单相短路； B、两相短路； C、两相短路接地； D、三相短路。 3.对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（A）。 A、三相短路； B、单相接地短路； C、两相短路接地； D、两相短路。 4.我国电力系统的额定电压等级有（D ） A.115、220、500(KV) B.110、230、500(KV) C.115、230、525(KV) D.110、220、500(KV) 5.电力系统的频率主要决定于（A） A.有功功率的平衡 B.无功功率的平衡 C.电压质量 D.电流的大小 6.若ac两相发生短路，则基准相选择为（B ） A.a相 B.b相 C.c相 D.a相和c相 7.输电线路的正序阻抗与负序阻抗相比，其值要（C） A.大 B.小 C.相等 D.都不是
8.两相短路接地故障中，附加阻抗Z △为（D ） A.Z0Σ B.Z2Σ C.Z0Σ +Z2Σ D.Z0Σ∥Z2Σ 9. 电力系统的暂态稳定性是指电力系统在受到（B ）时的稳定性。 A.小干扰 B.大干扰 C.负荷变化 D.不确定因素 10. 作为判据 0>δ d dP e 主要应用于分析简单系统的（D ） A. 暂态稳定 B. 故障计算 C. 调压计算 D. 静态稳定 二．简答题 1. 写出电力系统的暂态稳定和电力系统的静态稳定的定义？稳定的标志是什 么？ 答：静态稳定是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行的能力。能恢复到原始运行状态，则系统是静态稳定的，否则就是静态不稳定的；暂态稳定是指系统受到大干扰后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。暂态稳定的标志通常指保持第一或第二个振荡周期不失步。 2. 什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是 不对称短路？ 答：电力系统的短路是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。正常运行时，除中性点外，相与相之间或相与地是绝缘的。如果由于某种原因使其绝缘破坏而构成了通路，就称电力系统发生了短路故障。 短路故障有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。其中三相短路称为对称短路，其他三种类型的短路都称为不对称短路。 3. 4. 请简述提高电力系统静态稳定性的措施。
1 第一章 现代电力系统的主要特点， 电网互联的优点及带来的问题， 电力系统的运行状态及运行状态带来的好处。电力系统分析概述。 第二章 电力网络的基本概念 结点电压方程，关联矩阵， 用关联矩阵与支路参数确定结点电压方程，变压器和移向器的等值电路， 节点导纳矩阵， 第三章 常规潮流计算的任务、应用、， 对潮流计算的基本要求， 潮流计算的方法， 电力系统数学表述， 潮流计算问题的最基本方程式 潮流计算的借点类型， 节点功率方程及其表示形式， 潮流计算高斯赛德尔发。 牛顿拉弗逊法， 潮流计算的PQ分解法， 保留非线性潮流算法， 最小化潮流算法（潮流计算和非线性规划潮）， 潮流计算的自动调整， PV节点无功功率越界的处理，PQ节点电压越界的处理，带负荷调压变压器抽头的调整，负荷特性的考虑，互联系统区域间交换功率控制 最优潮流计算 最优潮流和基本潮流的比较，最优潮流计算的算法，最优潮流的数学模型，（目标函数，约束条件），最优潮流计算的简化梯度算法，（迭代求解算法的基本要点），最优潮流的牛顿算法， 交直流电力系统的潮流计算 直流输电的应用 交直流电力系统的潮流计算的特点 交流系统和直流系统的分解 交流系统部分的模型 直流系统部分的模型 直流电力系统模型 直流系统标幺值，直流电力系统方程式，（换流站，及其控制方式） 交直流电力系统潮流算法 联合求解法和交替求解法 直流潮流数学模型 第四章故障类型及分析 双轴变换-派克变换及正交派克变换 两相变换-克拉克变换 顺势对称分量变换（120 +-0）对称分量变换 坐标变换的运用 网络方程网络中的电源模型 不对称短路故障的边界条件 短路故障通用复合序网 断线故障通用负荷序网 两端口网络方程 阻抗行参数方程（有源无源）导纳型参数方程（有源无源）混合型参数方程 复杂故障分析 第五章 状态的确定（状态估计 量测误差随机干扰测量装置在数量上或种类上的限制 电力系统状态估计的功能流程 对量测量的数量要求 状态估计与常规潮流计算比较 条件不同模型和方程数的不同求解的数学方法不同 电力系统运行状态的表征与可观察性 量测方程五种基本测量方式状态估计误差的原因高斯白噪声型的随机误差噪声响亮 电力系统状态的可观察性 最小二乘估计最小方差估计的概念 h(x)为线性函数时的最小二乘准则、h(x)为非线性函数时的最小二乘准则及步骤 快速解耦状态估计算法 支路潮流状态估计法 递推状态估计 追踪估计、估计的目标函数递推估计公式第六章 电力系统安全性 实时安全监控功能结构 安全性、稳定性和可靠性
三、简答题 31．电力变压器的主要作用是什么？ 答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。 32．简单闭式网分为哪些类网络？ 答：简单的闭式网可分为两端供电网络（2分）和环形网络（2分）两类（1分）。 33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？ 答：通过调分接头实质是改变了电力网的无功分布，只能改善局部电压水平，同时却使系统中另个的某些局部电压水平变差并不能改变系统无功不足的状况因此就全系统总体来说并不能改变系统的电压水平。 34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。 四、简算题 35．某三相单回输电线路，采用LGJ －300型导线（计算外径25.2mm ），已知三相导线正三角形布置，导线间距离D ＝6m ，求每公里线路的电抗值。 解：计算半径：m 106.12mm 6.122 2.25r 3-?=== 几何均距：D m =D=6m /km 403.0 0157.010 6.126 lg 1445.0 0157.0r D g l 1445.0x 3 m 1Ω=+?=+=- 36。.110KV 单回架空线路，其参数如图所示，线路始端电压为116KV ，末端负荷为15＋j10MVA ，求该电力线路末端电压及始端输出的功率。
解： 37．某系统发电机组的单位调节功率为740MW/Hz，当负荷增大200MW时，发电机二次调频增发40MW，此时频差为0.2Hz，求负荷的单位调节功率。 解： 38．网K点发生两相短路接地，求K点短路电流值。
1 同步发电机基本方程为什么要进行派克变换？ 磁链方程式中出现变系数的主要原因： (1) 转子的旋转使定、转子绕组间产生相对运动，致使定、转子绕组间的互感系数发生相应的周期性变化。 (2) 转子在磁路上只是分别对于d 轴和q 轴对称而不是任意对称的，转子的旋转也导致定子各绕组的自感和互感的周期性变化。 ①变换后的电感系数都变为常数，可以假想dd 绕组，qq 绕组是固定在转子上的，相对转子静止。 ②派克变换阵对定子自感矩阵起到了对角化的作用，并消去了其中的角度变量。Ld,Lq,L0 为其特征根。 ③变换后定子和转子间的互感系数不对称，这是由于派克变换的矩阵不是正交矩阵。 ④Ld 为直轴同步电感系数，其值相当于当励磁绕组开路，定子合成磁势产生单纯直轴磁场时，任意一相定子绕组的自感系数。 2、派克变换的物理意义是什么？它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。 派克变换：将a 、b 、c 三相静止的绕组通过坐标变换等效为d 轴dd 绕组、q 轴qq 绕组，与转子一同旋转 。 3、试写出同步电机的基本实用化方程。 电势方程：00d d q d q q d q f f f f D D D Q Q Q v ri v ri v r i r i r i ψωψψωψψψψ+-+-+++＝＝-＝＝+＝+ 磁链方程：d d d ad f ad D q q q aq Q f ad d f f ad D D ad d ad f D D Q aq q Q Q x i x i x i x i x i x i x i x i x i x i x i x i x i ψψψψψ＝-++＝+＝-++＝-++＝+ 4、试说明 d x 、q x 、ad x 和aq x 的名称： d x ：同步电机纵轴同步电抗；q x ：同步电机横轴同步电抗；ad x ：同步电机纵轴电枢反应电抗；和aq x 同步电机横轴电枢反应电抗 5、什么叫短路？所谓短路，是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。正常运行时，除中性点外，相与相之间或相与地之间是绝缘的。如果由于某种原因使其绝缘破坏而构成了通路，我们就称电力系统发生了短路故障。 6、电力系统简单短路故障共有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。其中三相短路又称为对称短路，其它三种类型的短路都称为不对称短路。电力系统的运行经验表明，单相接地短路发生的几率最大，约占70%左右；两相短路较少；三相短路发生的几率最少。三相短路发生的几率虽然少，但后果较严重，所以要给以足够的重视，况且，从短路计算的方法来看，一切不对称短路的计算，在采用对称分量法以后，都归结为对称短路的计算。因此，对三相短路的研究具有重要的意义。 7、短路的原因①绝缘材料的自然老化，设计、安装及维护不良所 带来的设备缺陷发展成短路。 ?②恶劣天气：雷击造成的闪络放电或避雷器动作， 架空线路由于大风或导线覆冰引起电杆倒塌等。 ?③人为误操作，如运行人员带负荷拉刀闸，线路或 设备检修后未拆除地线就加上电压引起短路。 ?④挖沟损伤电缆，鸟兽跨接在裸露的载流部分等。 8、短路的危害(1)电流剧增：设备发热增加，若短路持续时间较长，可使设备过热甚至损坏；由于短路电流的电动力效应，导体间将产生很大的机械应力，致使导体变形甚至损坏。 ? (2)电压大幅度下降，对用户影响很大。 ? (3)当短路发生地点离电源不远而持续时间又较长时，并列运行的发电机可能失去同步，破坏系统运行的稳定性，造成大面积停电，这是短路最严重的后果。 ? (4)发生不对称短路时，三相不平衡电流会在相邻的通讯线路感应电势，影响通讯。 9、计算短路电流的目的短路电流计算结果是选择电气设备（断路器、互感器、瓷瓶、母线、电缆等）的依据；是电力系统继电保护设计和整定的基础；是比较和选择发电厂和电力系统电气主接线图的依据，根据它可以确定限制短路电流的措施。 10、无限大功率电源? 端电压幅值和频率都保持恒定，内阻抗为零。电源内阻抗小于短路回路总阻抗的10%，即可认为是无限大功率电源 11、什么是短路冲击电流？它在什么条件下出现？与短路电流周期分量有什么关系？
第一章试题库 一、填空题（建议较易填空每空0.5分，较难填空每空1分） 1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。 2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。 3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。 4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。 5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。 6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。 7、 电位 具有相对性，其大小正负相对于电路参考点而言。 8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。 9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。 10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。 11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。 12、理想电压源输出的 电压 值恒定，输出的 电流值 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。 13、电阻均为9Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 3 Ω。 14、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，内阻=i R 1 Ω。 15、直流电桥的平衡条件是 对臂电阻的乘积 相等；负载上获得最大功率的条件是 电源内阻 等于 负载电阻 ，获得的最大功率=min P U S 2 /4R 0 。 16、如果受控源所在电路没有独立源存在时，它仅仅是一个 无源 元件，而当它的控制量不为零时，它相当于一个 电源 。在含有受控源的电路分析中，特别要注意：不能随意把 控制量 的支路消除掉。 二、判断下列说法的正确与错误（建议每小题1分） 1、集总参数元件的电磁过程都分别集中在各元件内部进行。 （ ∨ ）

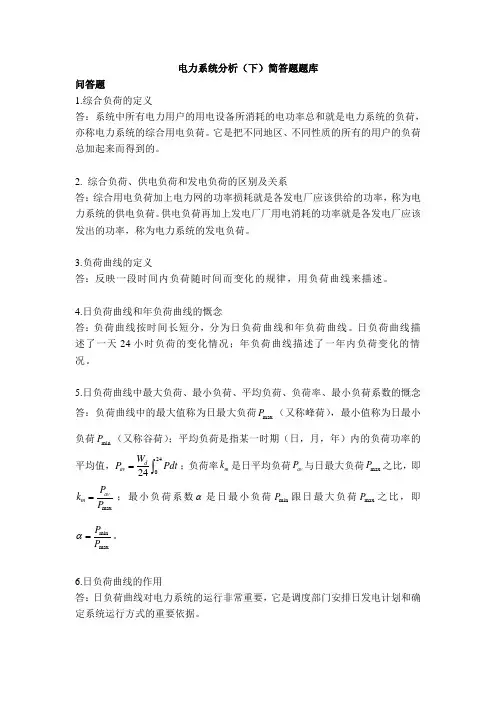

电力系统分析复习题 9-1负荷的组成 1.综合负荷的定义 答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。 2. 综合负荷、供电负荷和发电负荷的区别及关系 答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。 9-2负荷曲线 1.负荷曲线的定义 答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述 ? 2.日负荷曲线和年负荷曲线的慨念 答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。 ? 3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24 24d av W P Pdt =?；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即max av m P k P = ；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min max P P α=。 ? 4.日负荷曲线的作用 答：日负荷曲线对电力系统的运行非常重要，它是调度部门安排日发电计划和确定系统运行方式的重要依据。 ? 5.年最大负荷曲线的定义和作用 答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。 ? 6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途 答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。最大负荷利用小时数max T 是全年实际耗量W 跟负荷最大值max P 之比，即8760 max 0 max max 1 W T Pdt P P = =? 9-3负荷特性与负荷模型 1.负荷电压静态特性、ZIP 模型 答：当频率维持额定值不变时，负荷功率与电压的关系称为负荷的电压静态特性；负荷模型ZIP 是指在电力系统分析计算中对负荷特性所作的物理模拟或数学描述，负荷模型分为静态模型和动态模型。 2 2(/)(/)(/)(/)N P N P N P N q N q N q P P a V V b V V c Q Q a V V b V V c ??=++?? ??=++?? 其中系数满足11P P P q q q a b c a b c ++=??++=? 上式中第一部分与电压平方成正比，代表恒定阻抗消耗的功率；第二部分与电压成正比，代表与恒电流负荷相对应的 功率；第三部分为恒功率分量。 2.负荷频率静态特性的线性模型 答：(1)(1)N PV N qV P P k V Q Q k V =+????=+??? 和(1) (1)N Pf N qf P P k f Q Q k f =+????=+??? 式中()/N N V V V V ?=-，()/N N f f f f ?=-
