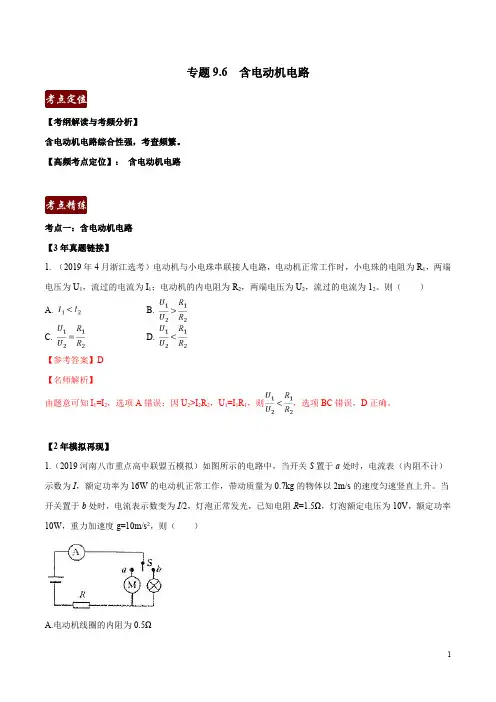

专题9.6 含电动机电路
【考纲解读与考频分析】
含电动机电路综合性强,考查频繁。
【高频考点定位】:含电动机电路
考点一:含电动机电路
【3年真题链接】
1. (2019年4月浙江选考)电动机与小电珠串联接人电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2,流过的电流为12。则()
A. B.
C. D.
【参考答案】D
【名师解析】
由题意可知I1=I2,选项A错误;因U2>I2R2,U1=I1R1,则,选项BC错误,D正确。
【2年模拟再现】
1.(2019河南八市重点高中联盟五模拟)如图所示的电路中,当开关S置于a处时,电流表(内阻不计)示数为I,额定功率为16W的电动机正常工作,带动质量为0.7kg的物体以2m/s的速度匀速竖直上升。当开关置于b处时,电流表示数变为I/2,灯泡正常发光,已知电阻R=1.5Ω,灯泡额定电压为10V,额定功率10W,重力加速度g=10m/s2,则()
A.电动机线圈的内阻为0.5Ω
B.电动机的额定电压为0V
C. 电源电动势为12V
D.电源内阻为1Ω
【参考答案】AC
【名师解析】开关置于b处时,流过电源的电流为l1=P1/U1=1A,电源电动势E=I1(R+r)+U L,开关置于a 处时,流过电源的电流为l2=2A,电动机的额定电压U M= P2/U2=8V,电源电动势E=I2(R+r)+U M,联立解得E=12V,r=0.5Ω,故C正确,BD错误;开关置于a处时,P M=I22R M+mgv,解得R M=0.5Ω,故A正确。
2. (2019武汉联考)如图所示,电源电动势E=12 V,内阻r=3 Ω,R0=1 Ω,直流电动机内阻R0′=1 Ω,当调节滑动变阻器R1时可使甲电路输出功率最大,调节R2时可使乙电路输出功率最大,且此时电动机刚好正常工作(额定输出功率为P0=2 W),则R1和R2的值分别为()
A.2 Ω,2 ΩB.2 Ω,1.5 Ω
C.1.5 Ω,1.5 Ω D.1.5 Ω,2 Ω
【参考答案】B
【名师解析】对于甲图,当调节滑动变阻器R1时可使甲电路输出功率最大,根据输出功率最大的条件可知,R1的值为R1=r- R0=2Ω。最大输出功率为P=E2/4r=12W。对于乙图,调节R2时可使乙电路输出功率最大(为12W),且此时电动机刚好正常工作(额定输出功率为P0=2 W),则有P max= P0+I2(R2+ R0′)。
由UI= P0+ I2 R0′,解得电动机两端电压可表示为U=
2
2I
I
,根据闭合电路欧姆定律可得电动机两端电压可表
示为U=E-Ir+U R2=12-3I+ U R2,联立解得:I=2A,R2=1.5Ω。选项B正确。
3.(2019武汉联考)如图所示,A为电解槽,M为电动机,N为电炉子,恒定电压U=12 V,电解槽内阻R A=2 Ω,当S1闭合,S2、S3断开时,A示数为6 A;当S2闭合,S1、S3断开时,A示数为5 A,且电动机输出功率为35 W;当S3闭合,S1、S2断开时,A示数为4 A.求:
(1)电炉子的电阻及发热功率;
(2)电动机的内阻;
(3)在电解槽工作时,电能转化为化学能的功率为多少? 【参考答案】 (1)2 Ω 72 W (2)1 Ω (3)16 W 【名师解析】(1)电炉子为纯电阻元件,由欧姆定律得 R =U I 1=12
6 Ω=2 Ω
其发热功率为P =UI 1=12×
6 W =72 W. (2)电动机为非纯电阻元件,由能量守恒定律得 UI 2=I 22R M +P 输出
所以R M =UI 2-P 输出I 22=12×5-35
52 Ω=1 Ω. (3)电解槽为非纯电阻元件,由能量守恒定律得 P 化=UI 3-I 23R A
所以P 化=(12×
4-42×2) W =16 W. 4.(2019浙江联考)电动轿车是未来小轿车发展的趋势,某轻型电动轿车,质量(含载重)m =200kg ,蓄电池组电动势E =200V ,内阻r =0.05Ω,直接对超导电动机(线圈为超导材料,电阻为零)供电,供电电流I =100A ,电动机通过传动效率η=90%的传动装置带动车轮转动。保持电动机功率不变,假设轿车在运动过
程中所受摩擦及空气阻力大小之和恒为f =653N ,g =10m/s 2
,试求:
(1) 若轿车在6s 内由静止在水平路面上加速到v=72km/h ,则这6s 内轿车的位移大小为多少?
(2) 已知某斜坡路面的倾角为θ,轿车所受摩擦及空气阻力大小不变,则轿车在上坡过程中能达到的最大速度为多少?(sin 0.2585θ=) 【名师解析】
(1)电源输出电压:U=E-Ir =200V-100×0.05V=195V 电动机功率:P=UI =195×100W=19500W 由动能定理:ηP t-fs=
12
mv 2
, 代入数据解得:s=100m 。
(2)当轿车加速度a=0时,速度达到最大,此时轿车牵引力: F=mg sin θ+f , 又 F v max =ηP 代入数据解得:v max =15m/s.
5.(2019洛阳联考).(14分)利用电动机通过如图所示的电路提升重物,已知电源电动势E =6 V ,电源内阻r =1 Ω,电阻R =3 Ω,重物质量m =0.10 kg ,当将重物固定时,理想电压表的示数为5 V ,当重物不固
定,且电动机最后以稳定的速度匀速提升重物时,电压表的示数为5.5 V ,(不计摩擦,g 取10 m/s 2
).求:
(1)串联入电路的电动机内阻为多大? (2)重物匀速上升时的速度大小.
【名师解析】:(1)由题,电源电动势E =6 V ,电源内阻r =1 Ω,当将重物固定时,电压表的示数为5 V ,则根据闭合电路欧姆定律得 电路中电流为I =E -U
r =1 A 电动机的电阻R M =U -IR
I =2 Ω.
(2)当重物匀速上升时,电压表的示数为U ′=5.5 V ,电路中电流为I ′=E -U ′
r =0.5 A 电动机两端的电压为U M =E -I ′(R +r )=6-0.5×(3+1) V =4 V 故电动机的输入功率P =U M I ′=4×
0.5 W =2 W 根据能量转化和守恒定律得U M I ′=mgv +I ′2
R M
代入解得,v =1.5 m/s. 答案:(1)2 Ω (2)1.5 m/s
预测考点一:含电动机电路 【2年模拟再现】
1.(2018·河北唐山模拟)如图所示,电源电动势E =3 V ,小灯泡L 标有“2 V ,0.4 W”,开关S 接1,当变阻器调到R =4 Ω时,小灯泡L 正常发光;现将开关S 接2,小灯泡L 和电动机M 均正常工作.则( ) A .电源内阻为1 Ω B .电动机的内阻为4 Ω C .电动机的正常工作电压为1 V D .电源效率约为93.3%
【参考答案】AD
【名师解析】选AD.由小灯泡的额定功率P =UI 可知,I =0.2 A ,由欧姆定律得R L =U
I ,可知小灯泡正常发光时电阻R L =10 Ω,由闭合电路欧姆定律可知I =E
R +R L +r ,解得r =1 Ω,A 正确;接2时小灯泡正常发光,说明电路中电流仍为0.2 A ,故电动机两端电压U ′=E -IR L -Ir =0.8 V ,电动机为非纯电阻用电器,故电动机内阻不等于4 Ω,B 、C 错误;由P =I 2
r ,P 总=EI ,η=P 总-P
P 总×
100%,代入数据可得电源效率约93.3%,D 正确.
2.(2018高考冲刺) 如图所示,图甲为一电动机,当滑动变阻器的触头从一端滑到另一端的过程中,两电压表的读数随电流表读数的变化情况如图乙所示,已知电流表读数在0.2A 以下时,电动机没有发生转动,不考虑电表对电路的影响,以下判断不正确的是
A. 电路中的电源电动势为3.9V
B. 电动机的电阻为4Ω
C. 此电路中,电动机的最大输出功率为0.90W
D. 变阻器的最大阻值为32Ω 【参考答案】D
【名师解析】由电路图甲知,电压表V 2测量路端电压,电流增大时,内电压增大,路端电压减小,所以最
上面的图线表示V 2当电流0.1A I =时, 3.6V U =,则电源的电动势 3.60.13V 3.9V E U Ir =+=+?=,故A 正确;由图可知,电动机的电阻0.80.4
40.1
M r -=
Ω=Ω,故B 正确;当I=0.3A 时,U=3V ,电动机的输入功率率最大,
最大输入功率为30.3W 0.9W P UI ==?=,电动机热功率为220.340.36W rM
M P I r ==?=,则最大的
输出功率为P 出=0.9W-0.36W=0.54W ,故C 错误;当I=0.1A 时,电路中电流最小,变阻器的电阻为最大值,
D 正确。 3.(2019·江西南昌调研) (多选)如图10所示,A 为电解槽,M 为电动机,N 为电炉,恒定电压U =12 V ,电解槽内阻r A =2 Ω。当S 1闭合,S 2、S 3断开时,电流表A 示数为6 A ;当S 2闭合,S 1、S 3断开时,电流表A 示数为5 A ,且电动机输出功率为35 W ;当S 3闭合,S 1、S 2断开时,电流表A 示数为4 A 。则( )
A.电炉的电阻为2 Ω
B.仅S 1闭合时,电炉的发热功率为72 W
C.电动机的内阻为1.2 Ω
D.在电解槽工作时,电能转化为化学能的功率为48 W 【参考答案】AB
【名师解析】 电炉为纯电阻电器,仅当S 1闭合时,由欧姆定律得R =U I 1=12
6 Ω=2 Ω,其发热功率为P =UI 1=12×6 W =72 W ,所以选项A 、B 正确;电动机为非纯电阻设备,仅当S 2闭合时,由能量守恒定律得UI 2=I 22r M +P
输出,所以r M =UI 2-P 输出I 22=12×5-35
52
Ω=1 Ω,选项C 错误;电解槽为非纯电阻装置,仅当S 3闭合时,由能量守恒定律得P 化=UI 3-I 2
3r A ,所以P 化=(12×
4-42×2) W =16 W ,选项D 错误。 4. (2018高考冲刺)在研究微型电动机的性能时,应用如图所示的实验电路.当调节滑动变阻器R 使电动机停止转动时,电流表和电压表的示数分别为0.5 A 和2.0 V .重新调节R 使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A 和24.0 V .则这台电动机正常运转时输出功率为( )
A .32 W
B .44 W
C .47 W
D .48 W
【参考答案】A
【名师解析】电动机不转时相当于一个发热的纯电阻,根据通过电动机的电流为0.5 A 、电压为2 V ,可算
出电动机内阻r =4 Ω.电动机正常工作时,消耗的功率UI =48 W ,内阻发热消耗的功率为I 2
r =16 W ,则输出功率为UI -I 2
r =32 W.选项A 正确。
5. (2018·江苏联考)如图所示,电源电动势为E ,内阻为r ,电动机M 的线圈电阻为R 1.闭合开关S,电动机开始转动,稳定后电路中的电流为I ,滑动变阻器接入电路的电阻为R 2.则 ( )
A. 电流大小I=
E
R r
B. 电动机两端的电压U=IR 1
C. 电源的效率η=×100%
D. 电动机的机械功率P=IE-I 2(R 1+R 2+r ) 【参考答案】. D
【名师解析】 电动机为非纯电阻,欧姆定律不能运用,A 项错误;设电动机两端电压为U ,对电动机分析有P
电
=P 机+P 热,即UI>I 2R 1,得出U>IR 1,B 项错误;电源的效率为η=×100%,C 项错误;从能量角度分析,电动机的机械功率等于电源的总功率减去电路中的热功率,D 项正确.
6.(多选)(2019·安徽六安模拟)如图所示,一台电动机提着质量为m 的物体,以速度v 匀速上升,已 知电动机线圈的电阻为R ,电源电动势为E ,通过电源的电流为I ,当地重力加速度为g ,忽略一切阻力及 导线电阻,则
( )
A .电源内阻r =E I -R
B .电源内阻r =E I -mgv I 2-R
C .如果电动机转轴被卡住而停止转动,较短时间内电源消耗的功率将变大
D .如果电动机转轴被卡住而停止转动,较短时间内电源消耗的功率将变小 【参考答案】 BC
【名师解析】 含有电动机的电路不是纯电阻电路,欧姆定律不再适用,A 错误;由能量守恒定律可得EI =I 2
r +mgv +I 2
R ,解得r =E I -mgv
I 2-R ,B 正确;如果电动机转轴被卡住,则E =I ′(R +r ),电流增大,较短
时间内,电源消耗的功率变大,较长时间的话,会出现烧坏电源的现象,C 正确,D 错误.
【1年仿真原创】
1.如图所示,电源电动势为12 V ,电源内阻为1.0 Ω,电路中的电阻R 0为1.5 Ω,小型直流电动机M 的内阻为0.5 Ω,闭合开关S 后,电动机转动,电流表的示数为2.0 A .则以下判断中正确的是 ( )
A .电动机的输出功率为14 W
B .电动机两端的电压为7.0 V
C .电动机产生的热功率为4.0 W
D .电源输出的功率为24 W 【参考答案】B
【名师解析】由题意得电动机两端的电压U =E -I (R 0+r )=7 V ,则电动机的输入功率P =UI =14 W .热功
率P 热=I 2R M =2 W ,则输出功率P 出=P -P 热=12 W .电源的输出功率P ′=EI -I 2
r =20 W ,故B 正确,A 、
C 、
D 错误.
2.有一个用直流电动机提升重物的装置,重物的质量m =50 kg ,电路电压为120 V ,当电动机以v =0.9 m/s 的恒定速度向上提升重物时,电路中的电流I =5 A ,求: (1)电动机线圈的电阻R 等于多少. (2)电动机对该重物的最大提升速度是多少.
(3)若因故障电动机不能转动,这时通过电动机的电流是多大,电动机消耗的电功率又为多大.(取g =10 m/s 2) 【思路分析】:电动机是非纯电阻,它从电路获取的电功率一部分转化为提升重物用的机械功率,另一部分则转化为线圈电阻上的发热功率,三者关系应满足能量守恒.
由于电动机线圈电阻及电路电压一定,调节输入电动机线圈的电流,则电动机就有可能获得最大机械功率. 因电动机工作时为非纯电阻,输入电压U >IR .电动机因故不能转动时,电动机为纯电阻,输入电压U =IR ,故输入电流增大,电动机消耗的功率也增大,如果此时电动机消耗的功率比正常工作时消耗的功率大很多,电动机在这种状态下工作就有可能被烧坏. 【名师解析】:
(1)设电动机输入功率为P ,输出功率为P 1,热消耗功率为P 2,则有P =P 1+P 2=mgv +I 2R R =UI -mgv I 2=120×5-50×10×0.9
52 Ω =6 Ω (2)P 1=P -P 2=UI -I 2R =-R (I -U 2R )2+U 2
4R 当U 2R =I 时,P 1有最大值为U 24R
当I =U 2R =10 A ,电动机的输出最大功率P 1大=U 2
4R =600 W 由于P 1大=mgv 大,有v 大=P 1大
mg =1.2 m/s
(3)因电动机不能转动,此时电路中电流最大,最大电流为I 大=U
R =20 A ,电动机消耗的功率也最大P 2大=I 2
大R =2400 W
3.如图所示,电源电动势E =10 V ,内阻r =1 Ω,闭合开关S 后,标有“8 V,12 W”的灯泡恰能正常发光,电动机M 的内阻R 0=4 Ω,求:
(1)电源的输出功率P 出; (2)10 s 内电动机产生的热量Q ; (3)电动机的机械功率.
【答案】 (1)16 W (2)10 J (3)3 W
【解析】 (1)由题意知,并联部分电压为U =8 V ,故内电压为U 内=E -U =2 V 总电流I =U 内
r =2 A ,
电源的输出功率P 出=UI =16 W ; (2)流过灯泡的电流I 1=P 1
U =1.5 A 则流过电动机的电流I 2=I -I 1=0.5 A
电动机的热功率P 0=I 22
R 0=1 W
10 s 内电动机产生的热量Q =P 0t =10 J ; (3)电动机的总功率P =UI 2=4 W 电动机的机械功率P 机=P -P 0=3 W.
