电力电子电路A
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
东北大学继续教育学院
电力电子电路试卷（作业考核线下） A 卷
注：请您单面打印，使用黑色或蓝色笔，手写完成作业。杜绝打印，抄袭作业。
一、单选题（每题3分，共12分）
1. 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。
A、60°
B、120°
C、180°
D、360°

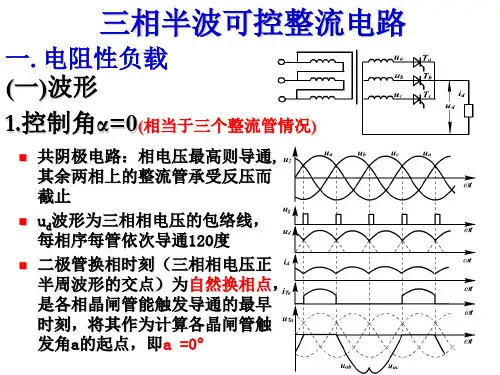

2. 三相半波可控整流电路，负载两端分别接（）。
A. 整流变压器输出端和中性点
B. 整流电路输出端和中性点
C. 共阴极组整流电路输出端和共阳极组整流电路输出端
D. 平波电抗器两端
3. 三相输入-三相输出交-交变频电路主要有（）。
A. 三相三线制方式和三相四线制方式
B. 高阻方式和低阻方式
C. 串联方式和并联方式
D. 公共交流母线进线方式和输出Y形联结方式
4. 120°导电型交-直-交电流变频器，任意时刻有（）导通。
A. 一只开关管
B. 两只开关管
C. 三只开关管
D. 四只开关管
二、多选题（每题4分，共8分）
1. 全控型电力电子器件有（）。
A.Thyristor、GTR、P-MOSFET、IGBT
B.GTR、P-MOSFET、IGBT、IGCT
C.IGBT、MCT、GTR、GTO
D.Power Diode、MCT、GTO、IGBT
2. 三相桥式全控整流电路，自然换相点是（）。
A. 三相电源线电压的过零点
B. 三相电源相电压正半周波形的交点
C. 三相电源相电压负半周波形的交点
D. 三相电源线电压正半周波形的交点
三．问答题（每题5分，共30分）
1．试说明晶闸管的动态参数断态电压临界上升率du/dt。
2. 并联谐振式逆变电路利用负载进行换流，为保证换流应满足什么条件
3. 说明同步调制有何优缺点。
4. 什么是IGBT的擎住效应
5. 交流调功电路常用于什么样的负载
6. 单相交流调压电路带阻感性负载时，稳态运行情况下控制角α的移相范围是多大，才能保证正常调压
四．简述降压斩波电路工作原理。（共10分）
五．考虑2～3倍安全裕量，求KP100型晶闸管中流过电流i时所能承受的最大平均电流值。（共10分）
i
六．（共15分）三相半波可控整流电路，反电动势阻感负载，U2=100V，L=∞，
α，电动机反电势E=50V 。求：
R=1?，变压器漏感L B=1mH，?
=30
1．负载电压U d
2．电枢电流I d
3．重叠角γ
4．画出输出电压u d的波形
5．画出流经各晶闸管的电流波形i T
i T
0ωt
七．（共15分）三相全控桥式变流电路，反电动势阻感负载，逆变工作状态。已知U2=230V，R∑=Ω，L=∞，电动机反电势E=-290V，?=60°。
1．求晶闸管变流装置输出的逆变电压平均值U d；
2．求晶闸管变流装置输出的逆变电流平均值I d；
3．求此时送回电网的有功功率是多少
