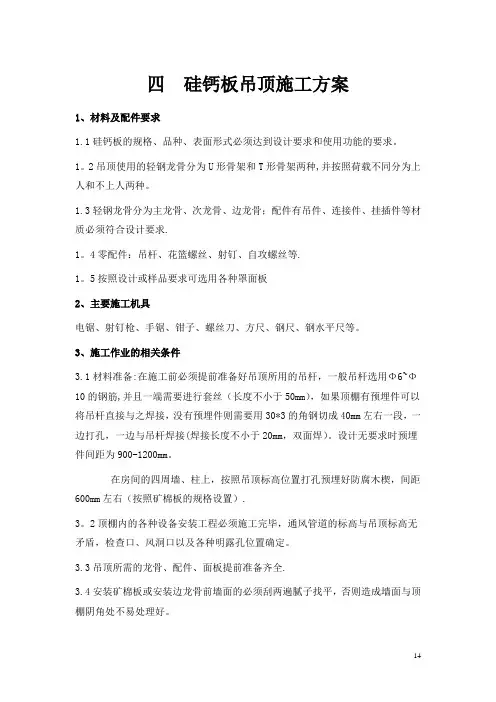

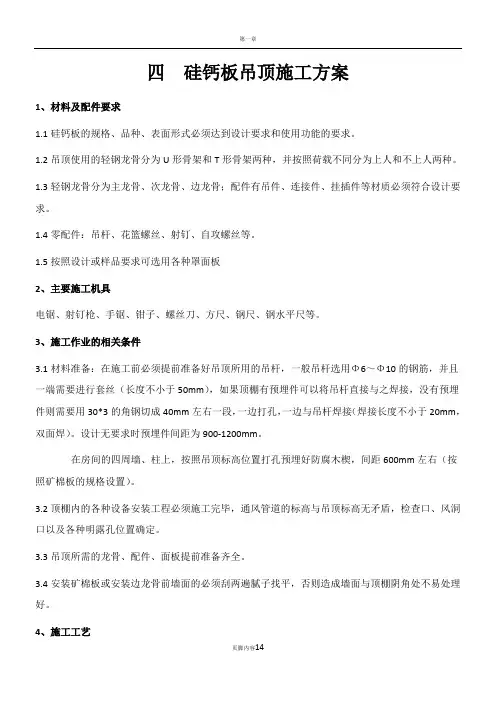

四硅钙板吊顶施工方案
1、材料及配件要求
1.1硅钙板的规格、品种、表面形式必须达到设计要求和使用功能的要求。
1.2吊顶使用的轻钢龙骨分为U形骨架和T形骨架两种，并按照荷载不同分为上人和不上人两种。
1.3轻钢龙骨分为主龙骨、次龙骨、边龙骨；配件有吊件、连接件、挂插件等材质必须符合设计要求。
1.4零配件：吊杆、花篮螺丝、射钉、自攻螺丝等。
1.5按照设计或样品要求可选用各种罩面板
2、主要施工机具
电锯、射钉枪、手锯、钳子、螺丝刀、方尺、钢尺、钢水平尺等。
3、施工作业的相关条件
3.1材料准备：在施工前必须提前准备好吊顶所用的吊杆，一般吊杆选用Φ6～Φ10的钢筋，并且一端需要进行套丝（长度不小于50mm），如果顶棚有预埋件可以将吊杆直接与之焊接，没有预埋件则需要用30*3的角钢切成40mm左右一段，一边打孔，一边与吊杆焊接（焊接长度不小于20mm，双面焊）。设计无要求时预埋件间距为900-1200mm。
在房间的四周墙、柱上，按照吊顶标高位置打孔预埋好防腐木楔，间距600mm左右（按照矿棉板的规格设置）。
3.2顶棚内的各种设备安装工程必须施工完毕，通风管道的标高与吊顶标高无矛盾，检查口、风洞口以及各种明露孔位置确定。
3.3吊顶所需的龙骨、配件、面板提前准备齐全。
3.4安装矿棉板或安装边龙骨前墙面的必须刮两遍腻子找平，否则造成墙面与顶棚阴角处不易处理好。
4、施工工艺 4.1工艺流程：
4.2.施工技术措施：
（1）弹线：根据事先从标高点引出的标高弹出50cm 控制线，并依据弹出的控制线确定各房间吊顶设计标高的标准线。在墙上划出龙骨的分档控制点，一般距离900-1200mm 左右。
（2）安装吊筋：根据施工大样图纸要求确定吊筋的位置，安装吊筋前，刷防锈漆。吊杆采用直径为Φ6的钢筋制作并刷防锈漆，吊点间距900-1200mm 。安装时上端与铁胀栓连接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3MM 。
（3）安装主龙骨：采用UC50或U38龙骨，吊顶主龙骨间距为小于1200MM 。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据设计要求吊顶起拱 ，起拱高度约为短跨的1/200，并且安装的主龙骨接长应错开，在接头处增加吊点，随时检查龙骨的平整度。当遇到通风管道较大超过龙骨最大间距要求时，必须采用30*3以上的角钢做龙骨骨架，并且不能将骨架与通风管道等设备工程接触。
（4）安装次龙骨：按照面板的不同安装方式和规格，次龙骨分为T 形和C 形两种，次龙骨间距为600mm ，将次龙骨通过挂件吊挂在大龙骨上，在与主龙骨平行方向安装600MM 的横撑龙骨，间距为600MM 或1200MM 。当采用搁置法和企口法安装时次龙骨为T 形，粘贴法或者其他固定法时选用C 形。
（5）安装边龙骨：采用L 型边龙骨，与墙体用塑料胀管或自攻螺钉固定，固定
间距200MM 。安装边龙骨前墙面应用腻子找平，可以避免将来墙面刮腻子时污染和不易找平
（6）安装“T ” 龙骨：在龙骨安装时，在灯具和风口位置的周边加设“T ”型加强龙骨。
（7）隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序。
（8）安装硅钙板：硅钙板规格、厚度根据设计要求确定，安装时操作工人须戴白手套，以防止污染。
企口法安装（暗龙骨）：将矿棉板加工成暗缝的形式，龙骨的两条肢插入暗缝内，不用钉，也不用胶，靠两条肢板担住。注意接茬处要平整光滑。 5、质量标准 5.1保证项目：
轻钢龙骨骨架和罩面板的材质、品种、式样、规格应符合设计要求。轻钢骨架的吊杆，龙骨的安装必须位置正确，连接牢固，无松动。罩面板应无脱层、翘曲、折裂缺棱掉角等缺陷，安装必须牢固。 5.2基本项目：
（1）整面轻钢骨架应顺直、无弯曲、变形；吊挂件、连接件应符合产品组合的要求。
（2）罩面板表面平正、洁净、颜色一致，无污染、反锈等缺陷。
（3）罩面板接缝形式符合设计要求，拉缝和压条宽窄一致，平直，整齐，接缝应严密。
5.3允许偏差项目
6、成品保护措施
龙骨骨架及罩面板安装应注意保护顶棚内各种管线。骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。
龙骨、罩面板以及其他材料在进场入库存放、使用过程中应严格管理，保证不变形、不受潮、不生锈等。
施工顶棚部位已安装的门窗、窗台板、墙面、地面注意成品保护，防止污损。已安装完的骨架上不得上人踩踏，其他工种不得随意固定在挂件或龙骨上。
为了保护成品，罩面板安装必须在顶棚管道，试水、保温等一切工序全部验收后进行。
7、施工注意的质量问题
7.1吊顶不平
原因分析：在于主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。
防治措施：施工时应严格检查各吊点的紧挂程度，并拉线检查标高与平整度是否符合设计和施工规范要求。
7.2龙骨局部节点构造不合理
原因分析：在留洞口、灯具口、通风口等处构造节点不合理。
防治措施：施工准备前按照相应的图侧和规范确定方案，保证有利于构造要求。
7.3骨架吊固不牢
原因分析：吊筋固定不牢；吊杆固定的螺母未拧紧；其他设备固定在吊杆上。
防治措施：吊筋固定在结构上要拧紧螺丝，并控制好标高；顶棚内的管线，设备等不得固定在吊杆或龙骨骨架上。
7.4罩面板分块间隙缝不直
防治措施：施工时注意板块的规格，拉线找正，安装固定时保证平正对直。
7.5压缝条、压边条不严密平直
防治措施：施工时拉线控制，固定牢固。

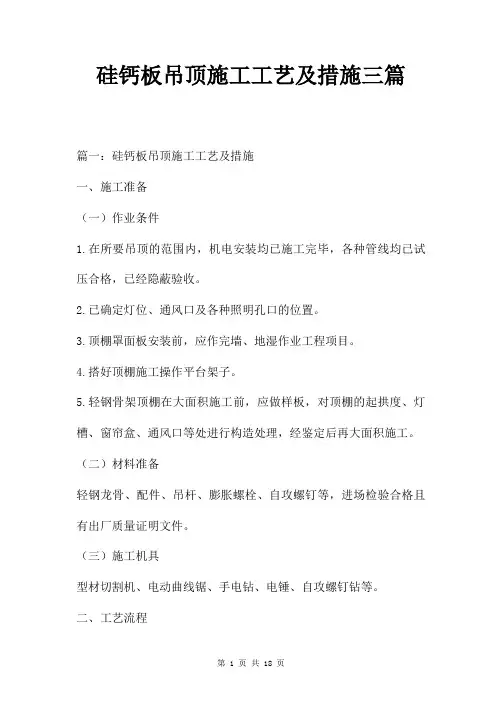

硅钙板吊顶施工工艺及措施 一、施工准备 （一）作业条件 1、在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，已经隐蔽验收。 2、已确定灯位、通风口及各种照明孔口的位置。 3、顶棚罩面板安装前，应作完墙、地湿作业工程项目。 4、搭好顶棚施工操作平台架子。 5、轻钢骨架顶棚在大面积施工前，应做样板，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。 （二）材料准备 1、轻钢龙骨采用T 形龙骨，不上人。 2、轻钢骨架主件为中、小龙骨；配件有吊挂件、连接件、插接件。 3、零配件：通丝吊杆、膨胀螺栓、自攻螺钉、电焊机、双螺帽。 4、罩面板采用硅钙板。 5、所有材料进场检验合格且有出厂质量证明文件。 （三）施工机具 1、型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻等。 二、操作工艺 （一）工艺流程 1、弹标高线一打孔下胀栓一安装主龙骨吊杆T安装烤漆主龙骨一安装烤漆副龙骨T 调平一安装硅钙板一装饰面清理 （二）主要操作工艺 1、弹线：根据设计标高，沿墙四周弹顶棚标高水平线，并沿水平标高线在墙四周画出龙骨分档位置线。其水平允许偏差± 5mm。 2、打孔下胀栓安装主龙骨吊杆，首先确定吊杆下端标高，安装吊杆，间距900—1200mm吊点分布均匀。 3、安装主龙骨、主龙骨间距900—1200mm主龙骨用配套的吊件安装，吊杆距主龙
骨边缘不大于300mm。 4、安装烤漆主龙骨、主龙骨间距为600mm烤漆主龙骨和吊杆之间用专用的吊件连接，安装后，整体调平。 5、安装烤漆副龙骨，副龙骨安装在烤漆主龙骨上，安装完后，拉通线整体调平。中间起拱高度按短向距离的1/200 起拱。 6、龙骨验收合格后安装硅钙板。硅钙板安装完成后需要进行板面清理。 三、质量要求： （一）主控项目 1、吊顶标高、尺寸、起拱和造型应符合设计要求。检验方法：观察；尺量检查。 2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时，应使用安全玻璃或采取可靠的安全措施。检验方法：观察；检查产品合格证书、性能检测报告和进场验收记录。 3、饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度 的2/3 。 检验方法：观察；手扳检查；尺量检查。 4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理；木龙骨应进行防腐、防火处理。检验方法：观察；尺量检查；检查产品合格证书进场验收记录和隐蔽工程验收记录。 5、明龙骨吊顶工程的吊杆和龙骨安装必须牢固。检验方法：手扳检查；检查隐蔽工程验收记录和施工记录。 （二）一般项目 1、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合，压条应平直、宽窄一致。检验方法：观察；尺量检查。 2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。检验方法：观察。 3、金属龙骨的接缝应平整、吻合、颜色一致、不得有划伤、擦伤等表面缺陷。木质
文化体育中心工程（一期） 天棚吊顶施工方案 编制单位： 编制时间：2017 年4月15 日
目录 第1章编制依据及工程概况 (1) 1.1 编制依据 (1) 1.2 工程概况 (2) 第2章施工准备 (4) 2.1 技术准备 (4) 2.2 主要施工机械设备准备 (4) 2.3 材料准备 (4) 2.4 劳动力准备 (5) 2.5 作业条件 (5) 第3章施工工艺 (5) 3.1 埃特板吊顶施工工艺 (5) 3.1.1 施工工艺流程 (5) 3.1.2 施工方法 (5) 3.2 铝合金U型板吊顶施工工艺 (7) 3.2.1 施工工艺流程 (7) 3.2.2 施工方法 (7) 3.3 铝合金方板吊顶施工工艺 (8) 3.3.1 施工工艺流程 (8) 3.3.2 施工方法 (8) 第4章质量标准 (9) 4.1 暗龙骨吊顶质量标准 (9) 4.2 明龙骨吊顶质量标准 (10) 第5章成品保护措施 (11) 第6章安全文明施工措施 (12) 6.1 安全施工措施 (12) 6.2 文明施工措施 (12) 第1章编制依据及工程概况 1.1 编制依据 1、《建筑工程施工质量验收统一标准》GB50300-2013 2、《建筑装饰装修工程质量验收规范》GB50210-2001 3、《民用建筑工程室内环境污染控制规范（2013版）》GB 50325-2010
4、《建筑用轻钢龙骨》GB/T 11981-2008 5、《施工现场临时用电安全技术规范》JGJ46-2005 6、《建筑施工高处作业安全技术规范》JGJ80-2016 1.2 工程概况 1、工程概况 2、设计概况
国家邮政局办公楼维修改造工程项目 矿棉吸音板吊顶 施工方案 编制： 审核： 北京胜美龙建筑装饰工程有限公司 2016年09月03日
目录 1、编制依据 (1) 2、工程概况 (1) 3、施工准备 (1) 4、施工工艺及方法 (2) 5、质量标准 (4) 6、质量保证措施 (6) 7、成品保护 (6) 8、安全、文明施工 (7)
1、编制依据 1.1施工图纸 1.2主要规范、规程 2、工程概况 2.1工程简介 吊顶施工严格执行国家标准，以确工程质量及装饰效果。 3、施工准备 3.1 技术准备 首先由项目部组织有关工程师、项目部技术负责人、工长一同进行技术评审研究，审查施工图和有关的设计资料。最后技术负责人汇总列出存在问题不详之处，工程施工特点、难点，并提出相应的解决措施，工艺特点及技术要领，从而使项目部能够按照设计图的要求顺利进行施工并达到业主的最终要求。
明确工期（据实际情况排定）分列工程所用的主、辅材、机械设备和人员安排，并落实供货期及人力资源调配方案。采用测量仪器精确抄平，准确定位，严格控制标高，并计算材料的合理搭配。 3.2机械、材料准备计划 1、材料准备 轻钢龙骨、配件、吊杆、膨胀螺栓、矿棉板等,进场检验合格,有出厂合格证及材料质量证明。 2、测量器具 3.3现场准备 1、在所要吊顶的范围内,机电安装均已施工完毕,各种管线均已试压合格,且已经过隐蔽验收。 2、已确定灯位、通风口及各种照明孔口的位置。 3、顶棚罩面板安装前,应作完墙、地湿作业工程项目。 4、搭好顶棚施工操作平台架子。 5、轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。 4、施工工艺及方法 4.1工艺流程 弹线→安装吊杆→安装主龙骨→安装边龙骨→弱电、综合布线敷设→隐蔽检查→安装次龙骨及矿棉板→成品保护→分项、检验批验收 4.2施工工艺 1、弹线:根据吊顶设计标高、楼层标高控制线，弹吊顶标高线作为安装的标准线，并以此检测室内净空是否满足设计要求高度。 2、安装吊杆:根据施工图纸要求确定吊杆的位置,吊杆采用直径φ8的钢筋制作, 刷防锈漆,吊点间距900～1200mm，吊杆距墙边距离≤300mm开始设置，当吊顶与设备相遇时需增设吊杆。安装时下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3mm。 3、安装主龙骨:一般采用C38龙骨,吊顶主龙骨间距为900～1200mm。安装主龙骨时,应将
纸面石膏板吊顶施工技术方案 纸面石膏板吊顶施工技术方案 1、轻钢龙骨纸面石膏板吊顶施工工艺 1-1 作业条件及一般规定注意下列各点。 1-2 安装吊顶龙骨的质量，应符合有关现行国家标准的规定。 1-3 在现浇板或预制板缝中，应按设计要求设置预埋件或吊杆。 1-4 吊顶内的通风、水电管道及上人吊顶内的人行或安装通道，应安装完毕；消防管道安装并试压完毕。 1-5 吊顶龙骨及其系列材料的品种、规格、颜色等，均应符合设计要求。 1-6 吊顶龙骨等材料进场后，宜存放在地面平整的室内，并应采取措施，防止龙骨变形、生锈。 2、施工准备 2-1 吊顶龙骨安装之前，应进行图纸会审，必须明确设计意图和工程特点。在此基础上进行现场实测，掌握房间吊顶面的实际尺寸，根据设计要求的安装方法对龙骨骨架进行合理排布，绘制出龙骨组装平面图、罩面板的规格及拼缝尺寸，其板缝必须落在C型（槽型）覆面龙骨底面的中心线部位，吊点间距、主次龙骨中距等尺寸关系，应符合设计规定以及龙骨产品本身的使用要求。 2-2 认真检查吊顶吊点的预埋情况，对于有附加荷载的重型吊顶（上人吊顶），必须有安全可靠的吊点紧固措施。对于预埋铁件、预埋吊筋或预设焊接钢板等，均应事先由土建施工单位按设计规定预留到位，对于没有预埋的钢筋混凝土楼板，当采用射钉、膨胀螺栓及加设角钢块等方法处理吊点时，必须符合吊顶工程的承载要求，应由设计经计算和试验而定。 2-3 工程施工前包括吊顶安装的施工过程中，土建、消防与电气设备等作业应密切配合，相关单位应做好协调工作，对于设备及管线的隐蔽要求和使用安全，对于预留洞口、悬吊重物等处的补强等重要事项，均应符合有关法规或规定的标准。 3、吊顶龙骨安装 龙骨的安装应按照图纸施工，采用科学合理的操作程序并严格执行施工规范。 3-1 根据吊顶的设计标高在四周墙（柱）上弹线，弹线应清楚，位置应准确，其水平允许偏差±5mm 3-2 主龙骨吊点间距，应根据轻钢龙骨吊顶产品按设计要求确定。龙骨中间部分应起拱，起拱高度应不小于房间短向跨度的1/200，主龙骨安装后应及时校正其位置和标高。 3-3 安装吊杆时，吊杆距主龙骨端距离不得超过300mm，否则应增设吊杆，以避免主龙骨下坠。当吊杆与设备相遇时，应调整吊点构造或增设吊杆。当吊杆与预埋吊筋进行焊接时，必须采用搭接焊，搭接长度不小于60mm，焊接应均匀饱满。 3-4 双层构造吊顶的覆面（次）龙骨，应紧贴承载主龙骨安装。对于采用自攻螺钉固定罩面板的吊顶，要求板材的接缝处必须安装在宽度不小于40mm的覆面龙骨上。对于设计要求设置横撑龙骨时，或单层轻便吊顶骨架的横撑次龙骨安装，应事先截取尺寸的合格的龙骨段，用挂插件（支托）与通长覆面龙骨连接稳固。 3-5 L型龙骨（边龙骨）或配套的天花角线，也应按设计要求弹线，固定在四周的墙（柱）面上。 3-6 全面校正龙骨骨架的位置及水平度。龙骨的接长件应相互错位安装，通长次龙骨接长处的对接错位偏差不得大于2mm。 3-7 对于吊顶内的灯槽、斜撑和剪刀撑等，应根据工程情况适当布置。轻型灯具应吊在主龙骨或附加龙骨上，重型灯具或其他重型号挂物不得与吊顶龙骨连接，应另设悬吊构造。
硅钙板吊顶施工工艺 1工艺流程： 2.施工技术措施： （1）弹线：根据事先从标高点引出的标高弹出50cm 控制线，并依据弹出的控制线确定各房间吊顶设计标高的标准线。在墙上划出龙骨的分档控制点，一般距离900-1200mm 左右。 （2）安装吊筋：根据施工大样图纸要求确定吊筋的位置，安装吊筋前，刷防锈漆。吊杆采用直径为Φ6的钢筋制作并刷防锈漆，吊点间距900-1200mm 。安装时上端与铁胀栓连接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3MM 。 （3）安装主龙骨：采用UC50或U38龙骨，吊顶主龙骨间距为小于1200MM 。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据设计要求吊顶起拱 ，起拱高度约为短跨的1/200，并且安装的主龙骨接长应错开，在接头处增加吊点，随时检查龙骨的平整度。当遇到通风管道较大超过龙骨最大间距要求时，必须采用30*3以上的角钢做龙骨骨架，并且不能将骨架与通风管道等设备工程接触。 （4）安装次龙骨：按照面板的不同安装方式和规格，次龙骨分为T 形和C 形两种，次龙骨间距为600mm ，将次龙骨通过挂件吊挂在大龙骨上，在与主龙骨平行方向安装600MM 的横撑龙骨，间距为600MM 或1200MM 。当采用搁置法和企口法安装时次龙骨为T 形，粘贴法或者其他固定法时选用C 形。
（5）安装边龙骨：采用L型边龙骨，与墙体用塑料胀管或自攻螺钉固定，固定间距200MM。安装边龙骨前墙面应用腻子找平，可以避免将来墙面刮腻子时污染和不易找平 （6）安装“T”龙骨：在龙骨安装时，在灯具和风口位置的周边加设“T”型加强龙骨。 （7）隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序。 （8）安装硅钙板：硅钙板规格、厚度根据设计要求确定，安装时操作工人须戴白手套，以防止污染。 3.质量标准： 3.1保证项目： 轻钢龙骨骨架和罩面板的材质、品种、式样、规格应符合设计要求。轻钢骨架的吊杆，龙骨的安装必须位置正确，连接牢固，无松动。罩面板应无脱层、翘曲、折裂缺棱掉角等缺陷，安装必须牢固。 3.2基本项目： （1）整面轻钢骨架应顺直、无弯曲、变形；吊挂件、连接件应符合产品组合的要求。 （2）罩面板表面平正、洁净、颜色一致，无污染、反锈等缺陷。 （3）罩面板接缝形式符合设计要求，拉缝和压条宽窄一致，平直，整齐，接缝应严密。 3.3允许偏差项目
埃特板吊顶 一、准备工作 1、在所要吊顶的范围内,各种管线均已试压合格,已经过隐蔽验收。 2、已确定灯位、通风口及各种照明孔口的位置。 3、顶棚罩面板安装前,应作完墙、地湿作业工程项目。 4、搭好顶棚施工操作平台架子。 5. 各种材料全部配套备齐。 二、材料准备 1．轻钢骨架分U型骨架和T型骨架两种，并按荷载分上人和不上人。2．轻钢骨架主件为大，中，小龙骨；配件有吊挂件，连接件，挂插件。 3．零配件：有吊杆.花蓝螺丝.射钉.自攻螺钉. 4．按设计说明可选用各种罩面板.铝压逢条或塑料压逢条,其材料品种.规格.质量应符合设计要求。 5．粘结剂：应按主材的性能选用，使用前作粘结试验。 三、工艺流程 1．工艺流程： 弹线—→ 安装大龙骨吊杆—→安装大龙骨—→ 安装中龙骨—→ 安装小龙骨—→安装埃特板—→ 安装压条—→刷防锈漆 2．弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。 四、施工方法
1．安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。 2．安装大龙骨 ①．配装好吊杆螺母。 ②．在大龙骨上预先安装好吊挂件。 ③．安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入想应的吊杆螺母，拧好螺母。 ④．大龙骨相接：装好连接件，拉线调整标高起拱和平直。 ⑤．安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。 ⑥．固定边龙骨，采用射钉固定，设计无要求时射钉间距为1000mm。3．安装中龙骨： ①．按以弹好的中龙骨分档线，卡放中龙骨吊挂件。 ②．吊挂中龙骨：按设计规定的中龙骨间距，将中龙骨通过吊挂件，吊挂在大龙骨上，设计无要求时，一般间距为500~600mm。 ③．当中龙骨长度需多根延续接长时，用中龙骨连接件，在吊挂中龙骨的同时相连，调直固定。 4．安装小龙骨： ①．按以弹好的小龙骨线分挡线，卡装小龙骨掉挂件。 ②．吊挂小龙骨：按设计规定的小龙骨间距，将小龙骨通过吊挂件，吊挂在中龙骨上，设计无要求时，一般间距在500~600mm。③．当小龙骨长度需多根延续接长时，用小龙骨连接件，在吊挂小
表C2-1 编 号 顶001 工程名称 赵各庄镇政府办公楼内装饰工程 交底日期 2017年5月12日 施工单位 涞水县恒瑞建筑工程有限公司 分项工程名称 矿棉板吊顶工程 交底提要 施工准备、施工工艺、质量标准、成品保护 交底内容： 一、施工准备： 1、主要材料 轻钢龙骨、配件、吊杆、膨胀螺栓、矿棉板等，进场检验合格且是否有出厂合格证及材料质量证明。 2、主要机具 型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等。 3、作业条件 1） 在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。 2） 已确定灯位、通风口及各种照明孔口的位置。 3）顶棚罩面板安装前，应作完墙地、湿作业工程项目。 4） 搭好顶棚施工操作平台架子。 5） 轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处 进行构造处理，经鉴定后再大面积施工。 二、施工工艺： 1、工艺流程 2、施工要点： 1） 弹线：根据吊顶设计标高弹吊顶线作为安装的标准线。 2） 安装吊筋：根据施工图纸要求确定吊筋的位置，安装吊筋预埋件(角铁)，刷防锈漆，吊杆采 用直径为Φ8的钢筋制作，吊点间距900—1200mm 。安装时上端与预埋件焊接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3mm 。 3）安装主龙骨：一般采用UC38龙骨，吊顶主龙骨间距为900～1000mm 。安装主龙骨时，应将主 弹线 安装吊筋 安装主龙骨 安装边龙骨 安装矿棉板 成品保护 分项验收
编号顶001 表C2-1 工程名称赵各庄镇政府办公楼内装饰工程交底日期2017年5月12日施工单位涞水县恒瑞建筑工程有限公司分项工程名称矿棉板吊顶工程交底提要施工准备、施工工艺、质量标准、成品保护 交底内容： 龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据要求吊顶起拱1／200，随时检查龙骨的平整 度。房间内主龙骨沿灯具的长方向排布，注意避开灯具位置；走廊内主龙骨沿走廊短方向排布。 4）安装次龙骨：配套次龙骨选用烤漆T型龙骨，间距与板横向规格同，将次龙骨通过挂件吊挂在大龙骨上。 5）安装边龙骨：采用1型边龙骨，与墙体用塑料胀管自攻螺钉固定，固定间距200mm。 6）隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序。 7）安装饰面板：矿棉板选用认可的规格形式，明龙骨矿棉板直接搭在T型烤漆龙骨上即可。随安板随安配套的小龙骨，安装时操作工人须戴白手套，以防止污染。600×600矿棉板。 8）安装图如下：
实用标准文档 XXXXX住院综合楼纸面石膏板吊顶施工方案
编制人： 审核人： 批准人： 施工单位：文案大全
目录 一、工程概况 (2) 二、编制依据 (2) 三、控制目标 (3) 四、原材料要求 (3) 五、施工准备 六、施工部署..................................................................................................................................................................................................................................................... ..................................................................................................................................................................................................................................................... 4 4 七、施工工艺及方法 (4) 八、质量保证措施 (9) 九、文明安全施工及环境保护措施： (9) 十、成品保护措施： (9)
1
纸面石膏板吊顶施工方案 一、工程概况 1.1设计概况 XXXXXXX工程总建筑面积 56797 ㎡，位于 XXX 省 XXXXX 市 XXXXXX ，由主楼和裙楼 组成。主楼为现浇混凝土框架 - 剪力墙结构，裙楼为现浇混凝土框架结构，地下两层，建 筑面积为 13043.5 ㎡，地上：裙楼五层，建筑高度 22.5m ；主楼二十一层，建筑高度 91.4m ；建筑面积为 43753.5 ㎡。本工程设计使用年限为 50 年，建筑结构安全等级为二级，抗震设防烈度为 6 度，耐火等级为一级，屋面防水等级Ⅱ级，地下室防水等级Ⅰ级，建筑 抗震等级为：主楼负一层以上剪力墙及框架抗震等级为三级；主楼负一层以下、裙楼、 无上部结构的地下室部分剪力墙及框架抗震等级为四级。是一座集医、教、研、预防及 办公为一体的三级甲等综合性医院。 本工程主要功能为：地下一层：主要为车库、制冷机房、高低压变配电室、柴油发电 机房、锅炉房、太平间等；地下二层：主要为车库、消防水池、水泵房等；一层为住 院大厅、影像中心、配液中心等；二层为各科室门诊用房；三层为体检中心、腔镜中心、 透析中心等；四层为分娩中心及其护理；五层为培训中心、远程会诊中心等；六至二十一层 为病房及行政办公。

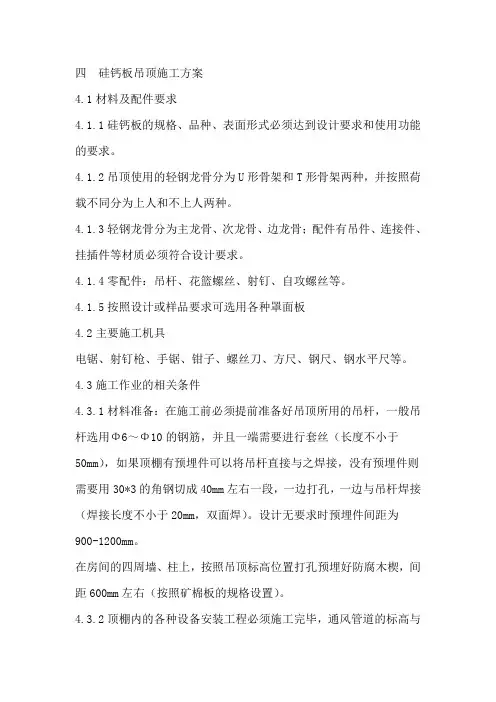

四硅钙板吊顶施工方案 4.1材料及配件要求 4.1.1硅钙板的规格、品种、表面形式必须达到设计要求和使用功能的要求。4.1.2吊顶使用的轻钢龙骨分为U形骨架和T形骨架两种，并按照荷载不同分为上人和不上人两种。 4.1.3轻钢龙骨分为主龙骨、次龙骨、边龙骨；配件有吊件、连接件、挂插件等材质必须符合设计要求。 4.1.4零配件：吊杆、花篮螺丝、射钉、自攻螺丝等。 4.1.5按照设计或样品要求可选用各种罩面板 4.2主要施工机具 电锯、射钉枪、手锯、钳子、螺丝刀、方尺、钢尺、钢水平尺等。 4.3施工作业的相关条件 4.3.1材料准备：在施工前必须提前准备好吊顶所用的吊杆，一般吊杆选用Φ6～Φ10的钢筋，并且一端需要进行套丝（长度不小于50mm），如果顶棚有预埋件可以将吊杆直接与之焊接，没有预埋件则需要用30*3的角钢切成40mm左右一段，一边打孔，一边与吊杆焊接（焊接长度不小于20mm，双面焊）。设计无要求时预埋件间距为900-1200mm。 在房间的四周墙、柱上，按照吊顶标高位置打孔预埋好防腐木楔，间距600mm左右（按照矿棉板的规格设置）。 4.3.2顶棚内的各种设备安装工程必须施工完毕，通风管道的标高与吊顶标高无矛盾，检查口、风洞口以及各种明露孔位置确定。 4.3.3吊顶所需的龙骨、配件、面板提前准备齐全。 4.3.4安装矿棉板或安装边龙骨前墙面的必须刮两遍腻子找平，否则造成墙面与顶棚阴角处不易处理好。
