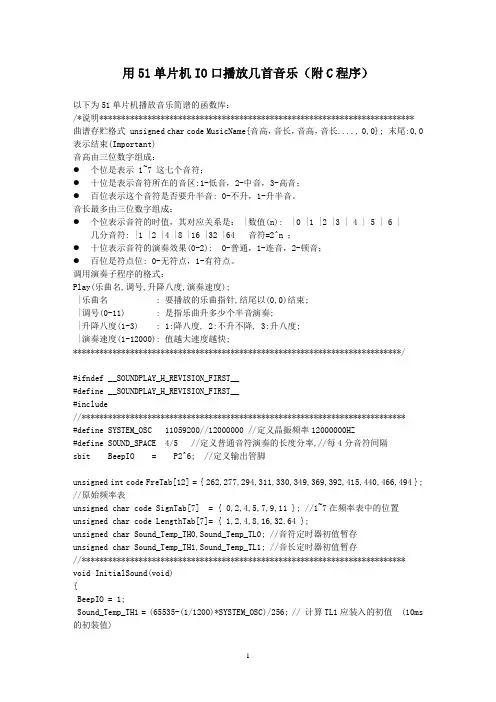

#include
sbit sound=P3^6; //将sound位定义为P3.6
unsigned int C; //储存定时器的定时常数

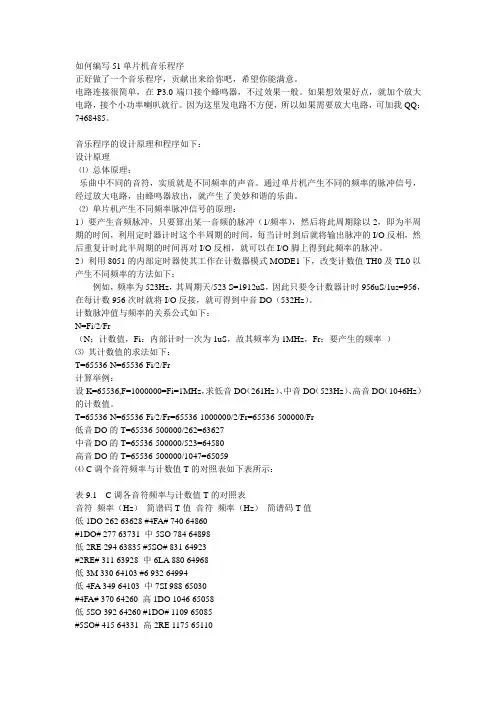

//以下是C调低音的音频宏定义
#define l_dao 262 //将"l_dao"宏定义为低音"1"的频率262Hz
#define l_re 286 //将"l_re"宏定义为低音"2"的频率286Hz
#define l_mi 311 //将"l_mi"宏定义为低音"3"的频率311Hz
#define l_fa 349 //将"l_fa"宏定义为低音"4"的频率349Hz
#define l_sao 392 //将"l_sao"宏定义为低音"5"的频率392Hz
#define l_la 440 //将"l_a"宏定义为低音"6"的频率440Hz
#define l_xi 494 //将"l_xi"宏定义为低音"7"的频率494Hz
//以下是C调中音的音频宏定义
#define dao 523 //将"dao"宏定义为中音"1"的频率523Hz
#define re 587 //将"re"宏定义为中音"2"的频率587Hz
#define mi 659 //将"mi"宏定义为中音"3"的频率659Hz
#define fa 698 //将"fa"宏定义为中音"4"的频率698Hz
#define sao 784 //将"sao"宏定义为中音"5"的频率784Hz
#define la 880 //将"la"宏定义为中音"6"的频率880Hz
#define xi 987 //将"xi"宏定义为中音"7"的频率523H
//以下是C调高音的音频宏定义
#define h_dao 1046 //将"h_dao"宏定义为高音"1"的频率1046Hz #define h_re 1174 //将"h_re"宏定义为高音"2"的频率1174Hz
#define h_mi 1318 //将"h_mi"宏定义为高音"3"的频率1318Hz #define h_fa 1396 //将"h_fa"宏定义为高音"4"的频率1396Hz
#define h_sao 1567 //将"h_sao"宏定义为高音"5"的频率1567Hz #define h_la 1760 //将"h_la"宏定义为高音"6"的频率1760Hz
#define h_xi 1975 //将"h_xi"宏定义为高音"7"的频率1975Hz
/*******************************************
函数功能：1个延时单位，延时300ms
******************************************/
void delay()
{
unsigned char i,j;
for(i=0;i<300;i++)
for(j=0;j<300;j++)
;
}
/*******************************************
函数功能：主函数
******************************************/
void main(void)
{
unsigned char i,j;
//以下是《知足》的一段简谱
unsignedint code f[]={ dao,l_xi,dao ,
sao,sao,
dao,l_xi,dao,
mi,
dao,l_xi,dao,
l_sao,mi,
re,l_la,l_xi,dao,
re,
dao,l_xi,dao,
sao,sao,
la,xi,la,
mi,
la,xi,h_dao,
sao,mi,mi,
fa,mi,l_la,re,
dao,
dao,l_xi,dao,
sao,sao,
dao,l_xi,dao,
mi,
dao,l_xi,dao,
l_sao,mi,
re,l_la,l_xi,dao,
re,
dao,l_xi,dao,
sao,sao,
la,xi,h_dao,
sao,
la,xi,h_dao,
sao,mi,mi,
fa,mi,l_sao,re, dao,l_sao,h_dao,xi, la,fa,re,
re,l_sao,xi,la,
sao,re,dao,
dao,re,mi,
fa,fa,la,
sao,mi,re,
mi,fa,fa,
sao,dao,h_dao,xi, la,fa,
xi,h_dao,h_re, sao,h_re,xi,
h_dao,la,xi,
h_dao,h_re,
sao,
0xff}; //以0xff作为音符的结束标志
//以下是简谱中每个音符的节拍
//"4"对应4个延时单位，"2"对应2个延时单位，"1"对应1个延时单位unsigned char code JP[ ]={
2,1,1,
2,2,
2,1,1,
4,
2,1,1,
2,2,
1,1,1,1,
4,
2,1,1,
2,1,1,
2,1,1,
4,
2,1,1,
2,1,1,
1,1,1,1,
4,
2,1,1,
2,2,
2,1,1,
4,
2,1,1,
2,2,
1,1,1,1,
4,
2,1,1,
2,2,
2,1,1,
4,
2,1,1,
2,1,1,
1,1,1,1,
1,1,1,1,
2,1,1,
1,1,1,1,
2,1,1,
2,1,1,
2,1,1,
2,1,1,
1,1,1,1,
2,2,
1,1,2,
2,1,1,
3,1/2,1/2,
3,1/2,1/2,
3,1,
4,
};
EA=1; //开总中断
ET0=1; //定时器T0中断允许
TMOD=0x00; // 使用定时器T0的模式1（13位计数器）
while(1) //无限循环
{
i=0; //从第1个音符f[0]开始播放
while(f[i]!=0xff) //只要没有读到结束标志就继续播放
{
C=460830/f[i];
TH0=(8192-C)/32; //可证明这是13位计数器TH0高8位的赋初值方法TL0=(8192-C)%32; //可证明这是13位计数器TL0低5位的赋初值方法TR0=1; //启动定时器T0
for(j=0;j delay(); //延时1个节拍单位 TR0=0; //关闭定时器T0 i++; //播放下一个音符 } } } /*********************************************************** 函数功能：定时器T0的中断服务子程序，使P3.7引脚输出音频的方波************************************************************/ void Time0(void ) interrupt 1 using 1 { sound=!sound; //将P3.7引脚输出电平取反，形成方波 TH0=(8192-C)/32; //可证明这是13位计数器TH0高8位的赋初值方法TL0=(8192-C)%32; //可证明这是13位计数器TL0低5位的赋初值方法} 四、分析程序并填空（） 1.执行下列程序段后，(P1)=___9BH____。 MOV P1，#5DH CPL P1.1 CPL P1.2 CLR P1.6 SETB P1.7 2.执行下列程序段后，(A)=__8BH_____,(C Y)=__不影响__。 MOV A，#C5H RL A 3.下列程序段执行后，(R0)=___7FH____,(7EH)=__00H__,(7FH)=_41H______。 MOV R0，#7EH MOV 7EH，#0FFH MOV 7FH，#40H INC @R0 INC R0 INC @R0 4.已知(SP)=60H，子程序SUBTRN的首地址为0345H，现执行位于0123H的ACALL SUBTRN双字节指令后，(PC)=__0345H_,(61H)=___25H____,(62H)= __01H__。 5.阅读下列程序，说明其功能。 MOV R0,#data MOV A,@R0 RL A MOV R1，A RL A RL A ADD A，R1 MOV @R0,A RET ; (data)×10操作 6.改错 1．MUL RoRl 乘法指令应使用A、B寄存器操作 2．MOV A，＠R7 间接寄存器使用R7有误，间址寄存器只能使用R0、R1 3．MOV A，#3000H 8位累加器A不能接受16位数据 4．MOVC ＠A+DPTR，A MOVC指令为对程序存储区操作指令，累加器的内容不可通过变址方式送入程序存储器，两操作数写反了。 5．UMP #1000H 长转移指令中的操作数为16位转移地址，不能用立即数的形式来表达。 7. 说明MCS—51单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面书写) 1．ANL A，20H 直接寻址 2．ADDC A，#20H 立即寻址 说明：按下不同的按键会是SOUNDER发出不同频率的声音。本例使用延时函数实现不同频率的声音输出，以后也可使用定时器 */ #include 说明：程序运行时播放生日快乐歌，未使用定时器中断，所有频率完全用延时实现 */ #include 目录 1、通过串口连续发送n个字节的数据 /*************************************************************** 模块功能：通过串口连续发送n个字节的数据 参数说明： s：待发送数据的首地址 n：要发送数据的字节数 ***************************************************************/ void SendD(unsigned char *s,unsigned char n) { unsigned char unX; if(n>0) { ES=0; // 关闭串口中断 for(unX=0;unX sbit SDA=P1^3; sbit SCL=P1^2; bit ACK; void Start_I2c() { SDA=1; Nop(); SCL=1; Nop(); Nop(); Nop(); Nop(); Nop(); SDA=0; Nop(); Nop(); Nop(); Nop(); Nop(); SCL=0; //钳住I2C总线，准备发送或接受数据Nop(); Nop(); } （2）结束总线函数 /*************************************************************** 模块功能：发送I2C总线结束条件 ***************************************************************/ void Stop_I2c() { SDA=0; Nop(); SCL=1; Nop(); Nop(); Nop(); Nop(); Nop(); SDA=1; Nop(); Nop(); Nop(); Nop(); 51 单片机实用程序库 4.1 流水灯 程序介绍：利用P1 口通过一定延时轮流产生低电平 输出，以达到发光二极管轮流亮的效果。实际应用中例如：广告灯箱彩灯、霓虹灯闪烁。 程序实例（LAMP.ASM） ORG 0000H AJMP MAIN ORG 0030H MAIN: 9 MOV A,#00H MOV P1,A ;灭所有的灯 MOV A,#11111110B MAIN1: MOV P1,A ;开最左边的灯 ACALL DELAY ;延时 RL A ;将开的灯向右边移 AJMP MAIN ;循环 DELAY: MOV 30H,#0FFH D1: MOV 31H,#0FFH D2: DJNZ 31H,D2 DJNZ 30H,D1 RET END 4.2 方波输出 程序介绍：P1.0 口输出高电平，延时后再输出低电 平，循环输出产生方波。实际应用中例如：波形发生器。 程序实例（FAN.ASM）： ORG 0000H MAIN: ;直接利用P1.0 口产生高低电平地形成方波////////////// ACALL DELAY SETB P1.0 ACALL DELAY 10 CLR P1.0 AJMP MAIN ;////////////////////////////////////////////////// DELAY: MOV R1,#0FFH DJNZ R1,$ RET 五、定时器功能实例 5.1 定时1 秒报警 程序介绍：定时器1 每隔1 秒钟将p1.o 的输出状态改变1 次，以达到定时报警的目的。实际应用例如：定时报警器。程序实例（DIN1.ASM）： ORG 0000H AJMP MAIN ORG 000BH AJMP DIN0 ;定时器0 入口 MAIN: TFLA G EQU 34H ;时间秒标志，判是否到50 个 0.2 秒，即50*0.2=1 秒 MOV TMOD,#00000001B;定时器0 工作于方式 1 MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒，定时 20 次则一秒 11 SETB EA ;开总中断 SETB ET0 ;开定时器0 中断允许 SETB TR0 ;开定时0 运行 SETB P1.0 LOOP: AJMP LOOP DIN0: ;是否到一秒//////////////////////////////////////// INCC: INC TFLAG MOV A,TFLAG CJNE A,#20,RE MOV TFLAG,#00H CPL P1.0 ;////////////////////////////////////////////////// RE: MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒，定时 20 次则一秒 RETI END 5.2 频率输出公式 介绍：f=1/t s51 使用12M 晶振，一个周期是1 微秒使用定时器1 工作于方式0，最大值为65535，以产生200HZ 的频率为例： 200=1/t:推出t=0.005 秒，即5000 微秒,即一个高电 单片机中断程序大全公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI- //实例42：用定时器T0查询方式P2口8位控制L E D闪烁#include #include /*生日快乐歌曲*/ #include 《ＭＣＳ－５１单片机实用子程序库（９６年版）》 周航慈 目前已有若干版本的子程序库公开发表，它们各有特色。笔者在1988年也编制了两个子程序库（定点子程序库和浮点子程序库），并在相容性、透明性、容错性和算法优化方 面作了一些工作。本程序库中的开平方算法为笔者研究的快速逼近算法，它能达到牛顿迭代法同样的精度，而速度加快二十倍左右，超过双字节定点除法的速度。经过八年来全国广大用户的实际使用，反馈了不少信息，陆续扩充了一些新的子程序，纠正了一些隐含错误，成为现在这个最新版本。 本子程序库对《单片机应用程序设计技术》一书附录中的子程序库作了重大修订：（１）按当前流行的以 IBM PC 为主机的开发系统对汇编语言的规定，将原子程序库的标号和位地址进行了调整，读者不必再进行修改，便可直接使用。 （２）对浮点运算子程序库进行了进一步的测试和优化，对十进制浮点数和二进制浮点数的相互转换子程序进行了彻底改写，提高了运算精度和可靠性。 （３）新增添了若干个浮点子程序（传送、比较、清零、判零等），使编写数据处理 程序的工作变得更简单直观。 在使用说明中开列了最主要的几项：标号、入口条件、出口信息、影响资源、堆栈 需求，各项目的意义请参阅《单片机应用程序设计技术》第六章 6.3.7 节的内容。程序 清单中开列了四个栏目：标号、指令、操作数、注释。为方便读者理解，注释尽力详细。 子程序库的使用方法如下： １．将子程序库全部内容链接在应用程序之后，统一编译即可。优点是简单方便，缺点是程序太长，大量无关子程序也包含在其中。 ２．仅将子程序库中的有关部分内容链接在应用程序之后，统一编译即可。有些子程序需要调用一些低级子程序，这些低级子程序也应该包含在内。优点是程序紧凑，缺点是需要对子程序库进行仔细删节。 （一）ＭＣＳ－５１定点运算子程序库及其使用说明 定点运算子程序库文件名为DQ51.ASM，为便于使用，先将有关约定说明如下： １．多字节定点操作数：用[R0]或[R1]来表示存放在由R0或R1指示的连续单元中的数据。地址小的单元存放数据的高字节。例如：[R0]=123456H，若(R0)=30H，则(30H)=12H，(31H)=34H，(32H)=56H。 ２．运算精度：单次定点运算精度为结果最低位的当量值。 ３．工作区：数据工作区固定在PSW、A、B、R2～R7，用户只要不在工作区中存放无 关的或非消耗性的信息，程序就具有较好的透明性。 //实例42：用定时器T0查询方式P2口8位控制LED闪烁#include 项目三 C51程序设计语言基础 任务1 C51程序的识读 1.C51程序结构 例3-1 P_test /********************* ，标准的MCS-51单片机头文件为””,STC89系列单片机头文件为”” 4.C51的常量和变量 1）常量 常量就是在程序运行过程中，其值不能改变的数据，包括整型常量、字符常量、字符串常量、实数常量、位标量等。 (1）整型常量：可以用二进制、八进制、十进制、十六进制表示。 无符号整数常量在一个数字后面加上“u”或“U”表示。长整数型常量在后面加上“l”或“L”，无符号长整数型常量在数字后面加上“ul”或“UL”，实数型常量在后面加“f”或“F”。 （2）字符常量：单引号内的字符，不可以显示的控制字符在前加“\”组成专用转义字符。（3）字符串常量：双引号内的字符，当双引号内没有字符时是空字符串。在C语言中，字 符串常量是作为字符类型数组来处理的，在存储字符串时，系统在字符串尾部加上转义字符“\o”，作为该字符串的结束符。 （4）实数常量：有十进制和指数两种表示形式。指数表示的实数为“[±]数字[.数字]e[±]数字”，[ ]中的内容为可选项 （5）位标量：位标量的值是一个二进制数。 2）变量 变量就是在程序运行过程中，其值可以被改变的数据。必须先用标识符作为变量名，并指出所用的数据类型和存储模式，这样编译系统才能为变量分配相应的存储空间。定义变量的格式： [ < 存储模式 > ] < 类型定义 > [ 存储器类型 ] < 标识符 >； 类型定义和标识符是必要的。存储模式有四种，自动（auto）、外部（extern）、静态（static）和寄存器（register），默认类型为自动（auto）。 表3-3 C51存储类型与MCS-51单片机存储空间的对应关系及其大小 如果在变量定义时省略了存储类型标识符，则编译器会自动选择默认的存储类型。默认的存 51单片机四路抢答器（LED灯，数码管显示，蜂鸣器提示音）C语言源程序2009-10-31 10:53 其实就是在原有的基础上，加入数码管显示及蜂鸣器，当然根据自己的要求，适当使用单片机I/O口 接线为： P0 P2 来控制数码管显示，其中P0为数码管显字控制，P2用来选择位（第几个数码管） P1用来控制8个LED灯 P3，独立按键（可以根据需要修改） P3^5（找了一个没有用到的I/O口，当然，可以用键盘扫描的方式来实现，这样的话，可以实现4*4=16路的抢答器，了解原理，做相应修改即可。 #include { bit Flag; while(!Flag) { if(!key1){P1=0xFE;Flag=1;speak(300);P2=0;P0=0x06;} //LED1，数码管1显示1，蜂鸣器叫 else if(!key2){P1=0xFD;Flag=1;speak(300);P2=1;P0=0x5b;}//LED2，数码管2显示2，蜂鸣器叫 else if(!key3){P1=0xFB;Flag=1;speak(300);P2=2;P0=0x4f;}//LED3，数码管3显示3，蜂鸣器叫 else if(!key4){P1=0xF7;Flag=1;speak(300);P2=3;P0=0x66;}LED4，数码管4显示4，蜂鸣器叫 } while(Flag); } 测试完，手动复位即可，当然可设置相应的按键来控制标志：Flag,进行继续抢答。。 单片机控制蜂鸣器20年月日 目录 绪论 (1) 1、硬件设计 (2) 1.1 总体设计图 (2) 1.2 简易结构框图 (2) 1.3各部分硬件设计及功能 (3) 1.3.1 蜂鸣器发声电路：（如图1.3.1） (3) 1.3.2 电源稳压电路： (4) 1.4 元件清单 (4) 2、软件设计 (5) 2.1设计思想 (5) 2.2 程序流程图 (5) 2.3 音调、节拍以及编码的确定方法 (6) 2.3.1音调的确定 (6) 2.3.2 节拍的确定 (8) 2.3.3 编码 (9) 3、电路仿真与分析 (10) 4、电路板焊接、调试 (11) 4.1 焊接 (11) 4.2 调试 (12) 5、讨论及进一步研究建议 (12) 6、心得 (12) 7、单片机音乐播放器程序实例(卡农) (13) 绪论 蜂鸣器播放音乐电路设计对于单片机初学者来说是一个简单易实现的课题。通过编写程序使单片机产生一定频率的方波信号，方波信号进入蜂鸣器便产生我们熟知的音调。 我们用定时/计数器使单片机产生方波，利用定时/计数器使输出管脚在一定周期内反复翻转，达到所需频率，而我们给定时/计数器的初始值就是我们的音符—半周期数据表，通过我们播放的音乐的乐谱，来对数据表进行调用。 我们用延时子程序来表示节拍，不同的节拍代表不同的延时。 完成此次设计之后完全可以进行扩展，例如增加按键以及LED灯光效果，制成一个简易的音乐盒，给人以视觉听觉等全方位的享受。 1、硬件设计1.1 总体设计图 1.2 简易结构框图 1.3各部分硬件设计及功能 1.3.1 蜂鸣器发声电路：（如图1.3.1） 图1.3.1 如图所示，蜂鸣器发声电路是播放音乐电路的主要执行电路，它由一个蜂鸣器，一个三极管和一个电位器组成。蜂鸣器负责发声，三极管将电流放大，而电位器则控制流过蜂鸣器电流的大小，来达到控制音量的目的。 51单片机定时中断C语言的写法步骤 程序说明：51单片机定时器0工作于方式一，定时50ms中断一次 晶振为12M #include void Timer0_int() interrupt 1 { //重新装初值 TH1 = 0x3c; //高八位装入初值TL1 = 0xb0; //低八位装入初值} 51单片机简答题部分（经典） 1、什么叫堆栈？ 答：堆栈是在片内RAM中专门开辟出来的一个区域，数据的存取是以"后进先出"的结构方式处理的。实质上，堆栈就是一个按照"后进先出"原则组织的一段内存区域。 2、进位和溢出？ 答：两数运算的结果若没有超出字长的表示范围，则由此产生的进位是自然进位；若两数的运算结果超出了字长的表示范围（即结果不合理），则称为溢出。 3、在单片机中，片内ROM的配置有几种形式？各有什么特点？ 答：单片机片内程序存储器的配置形式主要有以下几种形式：（1）掩膜（Msak）ROM型单片机：内部具有工厂掩膜编程的ROM，ROM中的程序只能由单片机制造厂家用掩膜工艺固 化，用户不能修改ROM中的程序。掩膜ROM单片机适合于 大批量生产的产品。用户可委托芯片生产厂家采用掩膜方法 将程序制作在芯片的ROM。 （2）EPROM型单片机：内部具有紫外线可擦除电可编程的只读存储器，用户可以自行将程序写入到芯片内部的EPROM 中，也可以将EPROM中的信息全部擦除。擦去信息的芯片 还可以再次写入新的程序，允许反复改写。 （3）无ROM型单片机：内部没有程序存储器，它必须连接程序存储器才能组成完整的应用系统。 无ROM型单片机价格低廉，用户可根据程序的大小来选择外接 程序存储器的容量。这种单片机扩展灵活，但系统结构较复 杂。 （4）E2ROM型单片机:内部具有电可擦除叫可编程的程序存储器,使用更为方便。该类型目前比较常用 （5）OTP(One Time Programmable)ROM单片机：内部具有一次可编程的程序存储器，用户可以在编程器上将程序写入片内程 序存储器中，程序写入后不能再改写。这种芯片的价格也较 低。 4、什么是单片机的机器周期、状态周期、振荡周期和指令周期？它们之间是什么关系？ 答：某条指令的执行周期由若干个机器周期（简称M周期）构成，一个机器周期包含6个状态周期（又称时钟周期，简称S周期），而一个状态周期又包含两个振荡周期（P1和P2，简称P周期）。也就是说，指令执行周期有长有短，但一个机器周期恒等于6个状态周期或12个振荡周 1. /*----------------------------------------------- 名称：喇叭 论坛：www.dofl https://www.doczj.com/doc/1113683415.html, 编写：shifang 日期：2009.5 修改：无 内容：模拟警车发声 ------------------------------------------------*/ #i nclude //TL0=0x00; EA=1; //总中断打开 ET0=1; //定时器中断打开 TR0=1; //定时器开关打开 } /*------------------------------------------------ 主函数 ------------------------------------------------*/ mai n() { Ini t_Timer0(); //初始化定时器 while(1) { DelayMs(1); //延时1m s，累加频率值 fr q++; } } /*------------------------------------------------ uS延时函数，含有输入参数 un si gned ch ar t，无返回值 unsigne d char是定义无符号字符变量，其值的范围是 0~255 这里使用晶振12M，精确延时请使用汇编,大致延时 51 单片机实用程序库 ４、1 流水灯 程序介绍：利用P1 口通过一定延时轮流产生低电平 输出，以达到发光二极管轮流亮得效果。实际应用中例如: 广告灯箱彩灯、霓虹灯闪烁。 程序实例(LAMP、AＳＭ） ORG 0000Ｈ ＡJＭP ＭＡIN OＲG ０030H MAIＮ: 9 MOV Ａ，#00H ＭＯV Ｐ1,Ａ；灭所有得灯 MOV Ａ,＃11１111１0B MAIN１： ＭOV Ｐ１,Ａ；开最左边得灯 ACALL ＤＥLAY ;延时 ＲL A ；将开得灯向右边移 AJMP MAIN ；循环 DEＬAY： MOV 30Ｈ，＃０FFH D1: MOV ３1Ｈ，＃0FＦH D2: DJNZ 3１H,D2 DJNＺ３０H，D1 REＴ END 4、2 方波输出 程序介绍：P1、0 口输出高电平,延时后再输出低电 平，循环输出产生方波。实际应用中例如：波形发生器。 程序实例(FAN、AＳＭ)： ＯRG 0000Ｈ ＭAIN： ;直接利用P1、0 口产生高低电平地形成方波///／////////// ACＡLL DＥLAY SETB P1、０ AＣALL DEＬAY １0 CLR P1、0 AＪMP ＭＡIN ;／///////／/／//／／//／/////////／/////////////／//////// DELＡY: ＭOV R１，＃0ＦFＨ DＪNZ R１，$ RET 五、定时器功能实例 ５、1 定时1 秒报警 程序介绍：定时器1 每隔1 秒钟将p1、ｏ得输出状态改变１ 次,以达到定时报警得目得。实际应用例如：定时报警器。 程序实例（DIN1、ASM）: OＲG 0０0０Ｈ AJMＰ MAIN ORG 000BH AJMP ＤＩN0 ；定时器０入口 MＡIＮ： ＴFLA G EQＵ34H ；时间秒标志，判就是否到５０个 0、2 秒,即５0*0、2=1 秒 MＯＶTMOD,#00０00001Ｂ；定时器0 工作于方式 1 MOＶTＬ0，＃0AFＨ MOV TH0,#3CH ;设定时时间为0、０5 秒，定时 20 次则一秒 １１ ＳETB EＡ；开总中断 SETB EＴ０；开定时器0 中断允许 SEＴＢＴR0 ;开定时0 运行 SETＢ P1、0 LＯＯP: AJMP LOOP ＤＩＮ0: ;就是否到一秒/////／////／/／//／/／／/////／////／///////／／/ INCC：ＩＮC TFLAＧ MOＶ A，TFＬAＧ ＣJNE A，＃20，RE ＭＯV TFLAG，#００Ｈ ＣＰＬP1、0 ;／////／／////////////／//／////////／/／///／//／／////／/／/ RE： MOV ＴL０,#0AFH MＯV ＴＨ0，＃3ＣH ;设定时时间为0、0５秒,定时 20 次则一秒 RETI EＮD 5、2 频率输出公式 介绍:f=1/t s５1 使用１２M 晶振,一个周期就是１微秒使用定时器1 工作于方式０,最大值为655３５，以产生200HZ 得频率为 例: 200＝1／t:推出ｔ=0、０0５秒,即5０0０微秒，即一个高电 课程设计：嵌入式系统应用 题目名称：利用蜂鸣器实现音乐播放功能 姓名： 学号： 班级： 完成时间： 1设计的任务 设计内容：动手焊接一个51单片机 设计目标：利用单片机上的蜂鸣器实现音乐播放功能 2 设计的过程 2.1 基本结构 1.STC89C52RC 在本次的试验中采用了STC89C52RC单片机，STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期，工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机），工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz，用户应用程序空间为8K 字节。 （STC89C52RC引脚图） STC89C52RC单片机的工作模式： （1）典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序（2）空闲模式：典型功耗2mA （3）正常工作模式：典型功耗4Ma～7mA （4）唤醒，适用于水表、气表等电池供电系统及便携设备 2.蜂鸣器及其工作原理： 蜂鸣器按其结构分主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。 接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。 本实验采用的是电磁式蜂鸣器。 蜂鸣器按其是否带有信号源又分为有源和无源两种类型。有源蜂鸣器只需要在其供电端加上额定直流电压，其内部的震荡器就可以产生固定频率的信号，驱动蜂鸣器发出声音。无源蜂鸣器可以理解成与喇叭一 针对常用51单片机下载程序问题做下详解 目前为止，接触单片机已有不少，从选择元器件、原理图、PCB、电路硬件调试、软件开发也算小有心得。 单片机软件开发里面第一步当属下载程序了，如果这一步都有问题，那么后面的一切便无从谈起，记得当初刚接触单片机时，对于下载电路方法及原理也是一头雾水。好在随着经验的积累以及自己的努力探求，现在对此问题算是有了点点自己的经验理解。故今天在此针对常用51单片机下载程序问题做下详解，以求新手们少走弯路。 原理 单片机的TXD、RXD是TTL电平，所以你得万变不离其宗的将其它信号转成TTL电平，只有这样给单片机下载程序才有可能成功!其中CH340、PL2303等芯片是直接将USB信号转换为TTL电平，而MAX232等芯片是将TTL转换为RS232信号或者将RS232信号转换为TTL.下面请看利用这种原理的两种常用方法： 方法一： 请看图一，这是我们最常见的单片机下载电路了，其中从②到⑥属于大家常用的USB转串口线，用这种方案的好处是，如果自己的PC带有串口(可能很老的机器没有USB接口)，那么就可以直接给单片机开发板下载程序，因为采用这种方法的开发板必定带有串口接口嘛。当然，如果PC仅有USB接口而不带串口，那么只能找根USB转串口线了(其电路原理就是图中②到⑥)，这里我推荐大家使用采用CH340芯片的USB转串口线，而不要采用PL2303的USB转串口线，因为PL2303价钱便宜所以山寨的水货较多，这会导致下载电路不稳定，甚至无法正常下载。同时此方案的坏处是电路板上必定要做一个9针串口接口(太巨大了)，这必将增加了电路PCB的面积，当然也就增加了成本啦!(顺便发表下个人见解：那个9针接口实在太丑，又大又重，无形中便降低了自己的设计档次，哈哈。所以不推荐这种方法!) 请看图二，这是我经常采用的单片机下载电路。实践证明效果非常好，几乎没出过任何问 单片机经典教程 目录 第一课 单片机的概述单片机分析程序
