附录H 单层厂房横向平面排架地震作用效应调整
H.1 基本自振周期的调整
H.1.1 按平面排架计算厂房的横向地震作用时，排架的基本自振周期应考虑纵墙及屋架与柱连接的固结作用，可按下列规定进行调整：
1 由钢筋混凝土屋架或钢屋架与钢筋混凝土柱组成的排架，有纵墙时取周期计算值的80%，无纵墙时取90%；
2 由钢筋混凝土屋架或钢屋架与砖柱组成的排架，取周期计算值的90%；
3 由木屋架、钢木屋架或轻钢屋架与砖柱组成排架，取周期计算值。
H.2 排架柱地震剪力和弯矩的调整系数
H.2.1 钢筋混凝土屋盖的单层钢筋混凝柱厂房，按H.1.1确定基本自振周期且按平面排架计算的排架柱地震剪力和弯矩,当符合下列要求时，可考虑空间工作和扭转影响，并按H.2.3的规定调整：
1 7度和8度；
2 厂房单元屋盖长度与总跨度之比小于8或厂房总跨度大于12m；
3 山墙的厚度不小于240mm，开洞所占的水平截面积不超过总面积50%，并与屋盖系统有良好的连接；
4 柱顶高度不大于15m。
注：1.屋盖长度指山墙到山墙的间距，仅一端有山墙时，应取所考虑排架至山墙的距离；
2.高低跨相差较大的不等高厂房，总跨度可不包括低跨。
H.2.2 钢筋混凝土屋盖和密铺望板瓦木屋盖的单层砖柱厂房，按H.1.1确定基本自振周期且按平面排架计算的排架柱地震剪力和弯矩,当符合下列要求时，可考虑空间工作，并按第H.2.3条的规定调整：
1 7度和8度；
2 两端均有承重山墙
3 山墙或承重(抗震)横墙的厚度不小于240mm，开洞所占的水平截面积不超过总面积50%，并与屋盖系统有良好的连接；
4 山墙或承重(抗震)横墙的长度不宜小于其高度；
5 单元屋盖长度与总跨度之比小于8或厂房总跨度大于12m。
注:屋盖长度指山墙到山墙或承重(抗震)横墙的间距。
H.2.3 排架柱的剪力和弯矩应分别乘以相应的调整系数除高低跨度交接处上柱以外的钢筋混凝土柱其值可按表H.2.3-1采用,两端均有山墙的砖柱，其值可按表H.2.3-2采用。
H.2.4 高低跨交接处的钢筋混凝土柱的支承低跨屋盖牛腿以上各截面，按底部剪力法求得的地震剪力和弯矩应乘以增大系数，其值可按下式采用：
式中η－地震剪力和弯矩的增大系数；
ζ－不等高厂房低跨交接处的空间工作影响系数，可按表H.2.4采用；
nh－高跨的跨数；
n0－计算跨数，仅一侧有低跨时应取总跨数，两侧均有低跨时应取总跨数与高跨跨数之和；
GEL－集中于交接处一侧各低跨屋盖标高处的总重力荷载代表值；
GEh－集中于高跨柱顶标高处的总重力荷载代表值。
H.3 吊车桥架引起的地震作用效应的增大系数
H.3.1 钢筋混凝土柱单层厂房的吊车梁顶标高处的上柱截面，由吊车桥架引起的地震剪力和弯矩应乘以增大系数，当按底部剪力法等简化计算方法计算时，其值可按表H.3.1采用。
第五章 横向地震作用下框架结构的位移和内力 5.1横向框架自振周期的计算 结构自震周期采用经验公式： 552.08.159.22035.022.0035.022.03 1=?+=?+=B H T s 5.2水平地震作用及楼层地震剪力的计算. 本办公楼楼的高度不超过40m ，质量和刚度沿高度分布比较均匀，变形以剪切变形为主，故可采用底部剪力法计算用。 结构等效总重力荷载为： kN 39485) 8259482825066(85.085.0eq =+?+?==∑i G G 兰州市，抗震设防烈度8度，设计基本地震加速度0.10g ，多遇地震下 08.0max =α。设计地震分组第一组，二类场地，场地特征周期为0.35s 053 .008 .01)55 .0035( )( 9 .0max 2g 1=??==αηαγT T 结构总水平地震作用标准值： kN 213839485 053.0eq 1Ek =?==G F α 因为：s 53.01=T >s 49.035.04.14.1g =?=T ，所以应考虑顶部附加水平地震作用。又因为：s 35.0g =T ≤0.35s ，故顶部附加地震作用系数为： 1142.007 .055.008.007.008.016=+?=+=T δ 顶部附加水平地震作用为： kN 24221381142.0Ek 66=?==?F F δ 各质点横向水平地震作用按下式计算：
()6Ek 6 1 1δ-= ∑=F H G H G F j j j i i i (=i 1，2， (6) 地震作用下各楼层水平地震层间剪力为： ∑==n i j j i F V (i ＝1，2， (6) 各质点的横向水平地震作用及楼层地震剪力计算见表12。 表5—1 楼层地震剪力计算表 图5-1水平地震作用分布图 图5-2楼层地震剪力剪力分布图

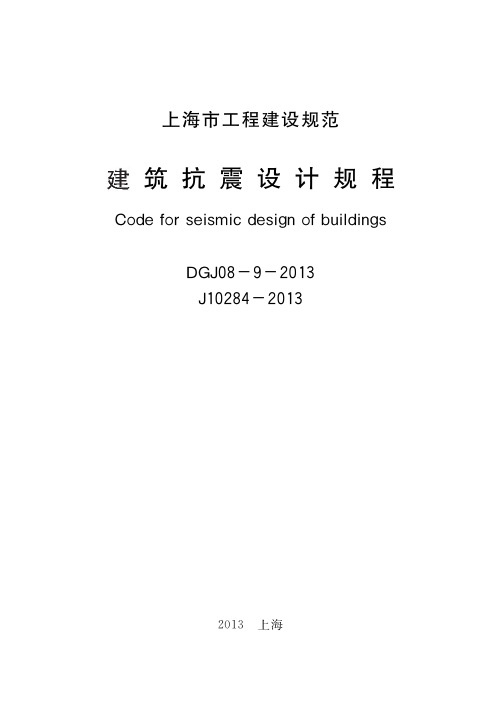

上海市工程建设规《建筑抗震设计规程》(DGJ08-9-2013)强制性条文 3 抗震设计的基本要求 3.1.1 抗震设防的所有建筑应按现行标准《建筑工程抗震设防分类标准》GB 50223 确定其抗震设防类别及其抗震设防标准。 3.3.1选择建筑场地时，应根据工程需要和地震活动情况、工程地质和地震地质的有关资料，对抗震有利、一般、不利和危险地段做出综合评价。对不利地段，应提出避开要求，当无法避开时应采取有效的措施。对危险地段，禁建造甲、乙类的建筑，不应建造丙类的建筑。 3.4.1建筑设计应根据抗震概念设计的要求明确建筑形体的规则性。不规则的建筑应按规定采取加强措施；特别不规则的建筑应进行专门研究和论证，采取特别的加强措施；重不规则的建筑不应采用。 注：形体指建筑平面形状和立面、竖向剖面的变化。 3.5.2结构体系应符合下列各项要求： 1应具有明确的计算简图和合理的地震作用传递途径。 2应避免因部分结构或构件破坏而导致整个结构丧失抗震能力或对重力荷载的承载能力。 3应具备必要的抗震承载力，良好的变形能力和消耗地震能量的能力。 4对可能出现的薄弱部位，应采取措施提高其抗震能力。 3.7.1 非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。 3.7.4框架结构的围护墙和隔墙，应估计其设置对结构抗震的不利影响，避免不合理设置而导致主体结构的破坏。 3.9.1抗震结构对材料和施工质量的特别要求，应在设计文件上注明。 3.9.2 结构材料性能指标，应符合下列要求： 1 砌体结构材料应符合下列规定： 1)普通砖和多砖的强度等级不应低于MU10，其砌筑砂浆强度等级不应低于M5； 2)混凝土小型空心砌块的强度等级不应低于MU7.5，其砌筑砂浆强度等级不应 低于Mb7.5。 2混凝土结构的材料应符合下列规定： 1) 混凝土的强度等级，框支梁、框支柱及抗震等级为一级的框架梁、柱、节点核 芯区，不应低于C30；构造柱、芯柱、圈梁及其它各类构件不应低于C20； 2) 抗震等级为一级、二级、三级的框架和斜撑构件(含梯段)，其纵向受力钢筋采 用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3，且钢筋 在最大拉力下的总伸长率实测值不应小于9%。 3钢结构的钢材应符合下列规定： 1) 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85； 2) 钢材应有明显的屈服台阶，且伸长率不应小于20%； 3) 钢材应有良好的焊接性和合格的冲击韧性。 3.9.4 在施工中，当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时，应按照钢筋受拉承载力设计值相等的原则换算，并应满足最小配筋率要求。
