···§15.2 串联和并联···
想想做做
用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
猜想……
提出问题：在连接电路之前，思考连接电路时需注意哪些问题？
【温馨提示】
1．开关要断开.
2．绝不允许把电源的正负极直接用导线连接起来.
3．连接电路后，需检查电路连接无误，然后方可闭合开关.
接法1：接法2：
知识讲解
你能根据连接的实物电路画出电路图吗？

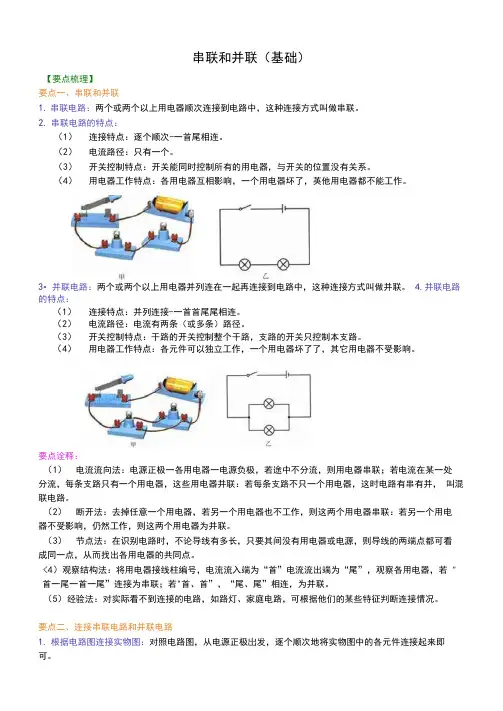

一、串联和并联
1．用电器依次相连的电路叫做串联电路。
（1）特点：只有一条回路；
（2）接画法：从电源正极出发，沿电流方向把元件依次相连。
2．用电器并列相连的电路叫做并联电路。
（1）特点:有多条回路,有干路和支路。有分流点和汇合点；
（2）接画法：从电源正极出发，沿电流方向把每条回路的元件依次相连。
二、连接串联电路和并联电路
实验1:
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
结论一：
（1）在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。（2）在串联电路中，各个用电器相互影响。
实验2：
在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
连接好电路检查无误后，按如下操作观察开关对两只灯泡的控制情况。
1.开关S、S1、S2都闭合，灯泡L1___，L2____。（填亮或不亮）。
2.开关S和S1闭合，S2断开，灯泡L1 ___，L2 ___。（填亮或不亮）。
开关S和S2闭合，S1断开，灯泡L1 ___ ，L2 ___。（填亮或不亮）。
3. S断开，S1和S2闭合，灯泡L1 ___，L2 ___。（填亮或不亮）。
4. S闭合，S1和S2断开，灯泡L1 ___，L2 ___。（填亮或不亮）。
结论二：
（1）在并联电路中，干路开关控制所有用电器。
（2）在并联电路中，支路开关只能控制所在支路的用电器。
（3）在并联电路中，各个用电器独立工作，互不影响。
【点拨归纳】
1、串联电路：一处断路整路断，只有一条回路。
2、并联电路：一支路断路另支路通，有两条以上回路。
3、判断串并联方法：
（1）断路法：断开任意用电器，另一用电器不能工作的是串联，能工作的是并联。（2）回路法：只有一条电流回路的是串联，有两条或两条以上的是并联。
（三）生活中的电路
1．家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器是怎样连接的？
2. 街旁的路灯排成一列，路灯是串联还是并联？
3．教室里的各盞灯及插座是怎样连接的？
4．一个开关控制两个小灯泡，一定串联吗？
【例1】下列说法正确的是（）
A、在连接电路的过程中，开关应该断开。
B、用一只开关控制两盏灯，这两盏灯一定是并联的。
C、一般电路中，开关应最靠近电源正极。
D、我们教室内的电灯之间是并联的，和邻班的电灯是串联的。
【例2】如图所示，下列四个电路图中与右边实物图对应的是
（）
A．B．C．D．
【例3】一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，
有时需
要同时
工作，你认为符合上述要求的是（）
【例4】根据实物电路画电路图。
【例5】根据电路图连接实物电路。
【例6】根据实物电路画电路图。
识别串并联电路的方法：
电流路径法：电路中只有一条电流路径，中途不分流，则为串联。电路中电流从正极流出在某一点分流，经过用电器后又在某点汇合，最终回到负极，则为并联。
拆除法：去掉任意一个用电器：若其他用电器不能正常工作，则为串联；若其他用电器能正常工作，则为并联。
定义法：用电器依次相连相互影响的是串联；用电器并列相连，且各自独立工作互不影响是并联。
1．如图所示的四个
电路图中，开关闭合
时，三盏灯属于并联
关系的是（）
节点法：在电路中，无论导线多长，只要中间没有电源、用电器等，则导线可以视为一个点。若用电器连接在同一个点上，则为并联；若连接在不同点上则为串联。
2. 如图要用两个开关分别控制两个灯泡，应该怎样连接电路？请在图中画出接线。
3. 按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向。
4. 请分别根据图所示的两个实物电路画出它们的电路图。
5. 如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请设计电路图并在实物图中连线。
···§15.4 电流的测量···想一想
你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱
1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
电流的常用单位：毫安（mA） 1 mA=10-3 A
微安（mA） 1 mA =10-6 A
小资料
二、电流的测量
1. 电流表：测量电路中电流的仪器。
认识电流表的结构：单位、指针、刻度盘、调零螺母、负接线柱、正接线柱、量程、分度值。
电流表的电路符号：
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。
（2）电流必须从（红）正接线柱流入，从（黑）负接线柱流出。
（3）必须正确选择电流表量程（试触法）。
（4）不允许把电流表直接连到电源的两极！
注意：电流表内部电阻很小，相当于一根导线。
注意：使用前，应指针归零（调零）。
【例1】以下电路中，电流表连接方法正确的是（）
3. 电流表的读数：
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。先大格后小格。
【例2】请读出下列电流表的示数。
量程：
分度值：
示数为：
思考：改变电流表在电路中的位置，影响测量结果吗，请举例子说明
4. 实验过程中的电流表故障
（1）若指针偏向左侧刻度线以外
（2）若指针偏角太小
（3）若指针偏向右侧刻度线以外
（4）若电流表与用电器并联，则该用电器，电流表，可能烧坏电流表；
【例3】连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
【例4】根据所给电路图连接实物图。
【例5】开关控制，电流表A1测的电流，电流表A2测的电流。再画出电路图。
试触法：为避免电流过大损坏电流表，在不能事先估算电流的情况下，先选择大量程后，可以先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。若在小量程范围内，则改用小量程，因为小量程分度值小更精确。
1. 流过某手电筒小灯泡的电流大约是0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达120 mA，等于多少安？
2. 画线连接下面的实物图（图15.4-6），使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1 ~ 0.3 A）
3. 某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是；
（2）该同学为了完成实验，下一步应该采取的措施是。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
4. 在图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是
A．通过L l的电流为0.7A B．通过L l的电流为1.2A
C ．通过L2的电流为1.2A D．通过L2的电流为2.5A
5. 在图中，能正确测量通过灯L1电流的电路是（）
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~
一、串联和并联
1.串联电路：把电路元件逐个顺次连接起来
特点：①电流只有一条路径
②各用电器相互影响
③开关控制所有用电器，开关位置的改变不影响它对用电器的控制作用
2.并联电路：把电路元件并联连接起来
归纳总结
特点：①电流有两条或两条以上路径
②用电器互不影响
③干路的开关控制所有用电器，支路的开关只控制所在支路的用电器
二、生活中的电路：家庭电路、路灯、、、、、、 三、串联电路和并联电路的特点：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
串并联
1. 教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯
连接方式 串联电路 并联电路 连接特点 逐个顺次连接 并列连接在两点之间 电流路径
电流的路径只有一条 电流的路径两条或两条以上 开关作用
开关控制整个电路，开关位置对它
的控制作用没有影响
干路开关控制所有用电器 支路开关只控制本支路用电器
用电器间是 否相互干扰
各用电器相互干扰，若其中一个断
开，其它无法工作
用电器互不影响 ， 若其中一个断开，其它照常工作
家庭作业
（）
A．一定是串联。B．一定是并联。
C．可能是串联，也可能是并联。D．无法判断。
2. 一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（）
A．一定是串联。B．一定是并联。
C．串联或并联都可以。D．以上都不对。
3.在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．
4. 在如图所示的电路中，灯泡L1和L2的连接方式依次是（）
A．并联、并联、并联、串联。B．串联、串联、并联、串联。
C．并联、串联、并联、串联。D．串联、并联、并联、串联。
5. 如图所示的电路中，3个灯泡始终完好。当开关S断开时，3个灯泡都发光；当开关S闭合时（）
A．L1、L2、L3都不亮 B ．L1、L2、L3都亮
C．L2不亮，L1、L3亮 D ．L1、L2不亮，L3亮
6. 如图所示电路，开关可以使L1、L2同时发光和熄灭的是（）
A、甲、丙
B、乙、丁
C、甲、丁
D、丙、丁
7. 如图所示电路中，灯、电动机和电铃都并联的电路图是（）．
8. 如下图所示的各电路中，三盏灯并联的是（）
A B C D
9. 如图所示，L1、L2、L3三个灯泡的连接方式是（）
A．三个串联B．三个并联
C．L1与L3串联后再与L2并联D．L1与L3并联后再与L2串联
10. 学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接的？”“当然是并联”小玲回答说。哪些现象能说明它们是并联的？
（举一例）
1.B
2.C
3.画好电路图一定顺序串联断开检查连接无误
4.D
达标练习 5.D 6.C 7.D 8.A 9.B 10. 各用电器都能独立工作；断开电灯不影响电视机工作。例如电灯烧了，不影响其他用电器工作等等。
11. 马路上的路灯应该是并联的
电流的测量
1. 在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）
A．L1的电流大于L2的电流B．L1的电流等于L2的电流
C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小
2.①实验用的小灯泡的电流约为0.2A，等于mA．
②半导体收音机电源的电流约为50 mA，等于A．
③家用电冰箱的电流约1 A，等于μA．
3.如图是测量通过小灯泡的四个电路图，其中接法正确的是（）
4. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）A．电流太大，会损坏电源B．电流太大，会损坏用电器
C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器
5.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）A．指针不动
B．指针反向偏转
C．指针摆动偏小
D．指针摆动太大，电流表可能被烧坏
6. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）
画电路图、连接实物图练习1． 2． 3． 4． 5． 6．
7．8．9．10．
11．12．13．14．
15． 16．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。 17．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。 18．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。 19．根据左边的电路图，连接好的右边的实物图。（导线不允许交叉） 20．为探究并联电路中电流的特点（或规律）小明同学设计了如下图左边所示的电路（干路中的电流越为1.2A，支路中的电流约为0.5A）。请你帮他把下图右边的实物用笔画线代替导线连接起来。
21．画出电路图，并将右边的实物连接好。要求：1L 和2L 并联，电流表1A 测通过2L 的电流，电流表2A 测量通过1L 的电流。（已知1A 的示数约为0.8A ，2A 的示数约为0.9A ） 22．画出电路图，并将右边的实物连接好。1L 和2L 并联，电流表1A 测通过1L 的电流，电流表2A 测量通过2L 的电流。 23．根据左边的电路图，将右边的实物连接好。 24．用笔画线代替导线，将下图甲所示的电路元件连接起来，要求1L 、2L 串联，电压表测2L 两端的电压（估计在 2V~3V 之间） ，并在右侧的方框内画出电路图。 25．用笔画线代替导线，将下图所示的电路元件连接起来，要求1L 、2L 串联，电压表○V 测1 L 两端的电压（估计在2V~3V 之间），电压表○V2则2 L 两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。 26．根据右图左边的电路图，将下图右边的电路元件连成实物电路。
《电路图》练习题（附答案） 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ） A ．只有L 1发光 B ．只有L 2发光 C ．L 1 、L 2都发光 D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（ ） 3、如图所示的电路 ，下列分析正确的是 （ ） A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联 4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的 C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大 D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ） A ．L 1发光，L 2不发光 B ．L 1不发光，L 2发光 C ． L 1 和 L 2都发光 D ．L 1 和 L 2都不发光 A D C B
物理练习（电路图与实物图） 班级： 姓名： 一、识别串并联电路，认识开关的作用 1、如图所示的电路中，当开关 闭合， 断开时，L 1、L 2两灯串联；当开 关 闭合， 断开时，L 1、L 2两灯并联；同时闭合开关 是绝对不允许的。 第1题 第2题 第3题 第4题 2、如图所示的电路，下列分析正确的是（ ） A ．S 1断开，S 2、S 3闭合，L 2发光，L 1不发光 B ．S 3断开，S 1、S 2闭合，L 1发光，L 2不发光 C ．S 3 、S 1、闭合， S 2断开，L 1、L 2并联 D ．S 1闭合，S 2、S 3断开，L 1、L 2串联 3、如图所示电路中，开关S 1、S 2和S 3原来都是断开的。要使灯L 1 、L 2组成并联电路，应闭合的开关是 ；若要使灯L 1 、L 2组成串联电路，应闭合的开关是 ；当同时闭合开关S 1、S 2、S 3时，电路会发生 现象。 4、在图示的电路，只闭合 S 2时，L 1和L 2___________连接；闭合S 1、S 3，断开S 2时，L 1和L 2_________连接；同时闭合S 1、S 2、S 3，将会发生_________现象。 5、如图所示的电路中,当S 1、S 2都闭合时，则 ( ) A ．L 1、L 2 串联 B. L 1、L 2并联 C. 灯L 1被短路 D. 灯L 2被短路 二、根据电路图连接实物图，要求导线不能交 第5题
6. 7. 8.
三、根据实物图将对应的电路图画在该实物图的下方。
四、电路改错、设计电路 1、L1和L2串联,请在下面左图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。 2、L1和L2并联,请在下面右图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。 3、王刚同学想设计一个电路，他想用开关S 1控制灯泡L 1 ，用开关S控制L 1 、L 2 ，请你帮他把 电路图设计在下面的方框内，同时根据你设计的电路图将右边的实物图连接正确。

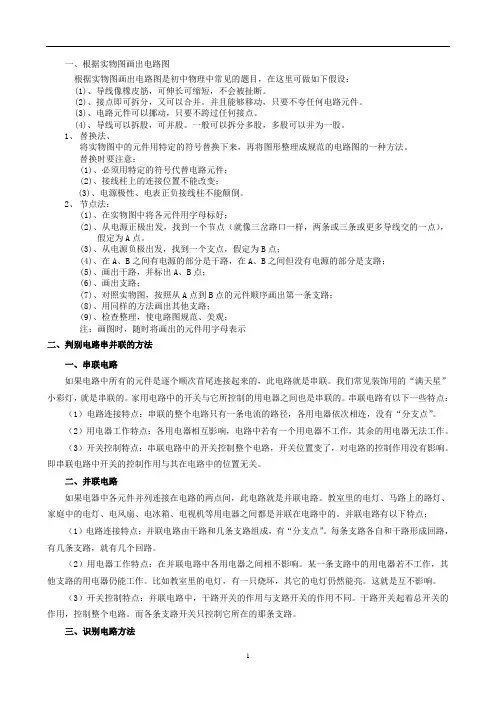

一、根据实物图画出电路图 根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设： (1)、导线像橡皮筋，可伸长可缩短，不会被扯断。 (2)、接点即可拆分，又可以合并。并且能够移动，只要不夸任何电路元件。 (3)、电路元件可以挪动，只要不跨过任何接点。 (4)、导线可以拆股，可并股。一般可以拆分多股，多股可以并为一股。 1、替换法、 将实物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。 替换时要注意： (1)、必须用特定的符号代替电路元件； (2)、接线柱上的连接位置不能改变； (3)、电源极性、电表正负接线柱不能颠倒。 2、节点法： (1)、在实物图中将各元件用字母标好； (2)、从电源正极出发，找到一个节点（就像三岔路口一样，两条或三条或更多导线交的一点）， 假定为A点。 (3)、从电源负极出发，找到一个支点，假定为B点； (4)、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路； (5)、画出干路，并标出A、B点； (6)、画出支路； (7)、对照实物图，按照从A点到B点的元件顺序画出第一条支路； (8)、用同样的方法画出其他支路； (9)、检查整理，使电路图规范、美观； 注：画图时，随时将画出的元件用字母表示 二、判别电路串并联的方法 一、串联电路 电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。我们常见装饰用的“满天星”小彩灯，就是串联的。家用电路中的开关与它所控制的用电器之间也是串联的。串联电路有以下一些特点：（1）电路连接特点串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。 二、并联电路 如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。并联电路有以下特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。 （3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。 三、识别电路方法 1．定义法 综合运用上面介绍串并联电路的连接特点及用电器工作特点，针对一些简单、规则的电路是行之有效
