热处理通用工艺
X围
本守则规定了热处理的工艺规则，适用于本公司的热处理。
2 准备工作
2.1 根据加工路线单核对工件数量，检查材料是否符合要求，并根据图样了解热处理的种类。
2.2 检查工件是否有碰撞伤痕、裂纹等缺陷。
2.3 检查炉子及炉温仪表使用情况是否正常
2.4 严禁带电进出炉操作，工件离电热体不宜太远，以防局部过热。一般工件离炉壁应大于100mm，离炉顶大于200mm。
2.5 对形状复杂或细长轴等工件，在堆放时要按有关操作要求装入炉内。
3 设备
3.1 X45箱式电阻炉。
3.2 0-1100°热电偶电子电位差计。
3.3 布洛氏硬度计。
4 退火
4.1 45、40Cr钢分别加热到800℃-840℃，830℃-850℃，保温2-3h ，然后以小于100℃/h 的速度缓慢冷却至500℃-600℃出炉空冷。
4.2 T7-T9，T10-T12钢分别加热到740℃-760℃，750℃-770℃保温2-4h，然后以小于200℃/h的速度缓慢冷却至500℃-600℃出炉空冷。
4.3 对于合金钢等特殊材料，按有关技术资料的要求操作。
4.4 一般件可不预热低温进炉，也可高温进炉，但对形状复杂、大件或高合金工具钢退火时，应低温进炉。入炉后，当温度升至500℃-650℃时，应保温1-2小时再继续升温。
4.5 出炉时对于形状复杂或细长的工件，宜用钳子或其它夹具垂直或水平放在适当地方。
5 正火
5.1通常用于正火的材料为含碳量不超过0.5%的碳素钢、低合金钢的锻件、铸钢件、粗加工等。
5.2 Q023、20钢、Q345等材料加热到880℃-93℃，保温1-3h后出炉空冷。
5.3 45、40Cr钢分别加热到830℃-880℃，850℃-890℃，保温1-3h后出炉空冷。
5.4 保温时间根据工件的有效厚度决定，具体见表
5.5 正火规X相同的零件，可在同炉处理，但截面有效厚度必须相近。
5.6 不同尺寸的零件在同炉处理中，若同时出炉时，其保温时间就按晨大截面所需的保温时间计算，但允许小件到达其本身尺寸所需保温时间后单独出炉。
5.7 多件装炉时工件断面尺寸小于100mm者，其间隙应大于50mm。技术要求较高的零件严禁小件外面套大件。
5.8 对细长零件，在易变形部位加支承（垫铁）。
5.9 保温结束后，应迅速把零件出炉，在空气中冷却，零件必须分散，不能成堆集中。
6 淬火
6.1 45钢加热到830℃-870℃，保温0.3-1.2h，然后出炉在自来水(盐水)中急速冷却。
6.2 40Cr 钢加热到840℃-880℃，保温0.3-1.2h，然后出炉在油(柴油)中急速冷却。
6.3 高碳工具钢加热到760℃-820℃，保温0.3-1.2h，然后出炉在自来水(盐不)中急速冷却。
6.4 淬火时，工件要平衡迅速地进入冷却介质中，并上、下移动，同时将工件绕圈行走，直到没有汽泡出现或水声微弱停止。
6.5 根据工件的几何形状、尺寸大小、直径及长度，选择正确的方法浸入冷却剂，以确保工件最小的变形量。
6.5.1 长方形、扁平和长柱表的工件应垂直浸入冷却剂。
6.5.2 筒状的工件，应由轴心方向垂直浸入冷却剂。
6.5.3 有空心凹面，不穿通孔的工件，应使孔口朝上浸入冷却介质，以免空气或冷却剂气泡堵在凹面处不能跑出，阻碍冷却的正常进行。
6.5.4 厚度不均匀的工件应尽可能将厚的部分先浸入冷却剂。
6.6 工件淬火后应尽快进行回火，停留时间不得超过24小时。
6.7 截面大小不同的零件装入一炉时，大件放在炉膛里面，小件放在前面，以便小件先出炉。
6.8 冷却介质自来水（盐水）、柴油使用温度分别为小于30℃、80℃。
6.9 一般淬火件不做金相检验，但如工艺有规定，检验人员对本批淬火件质量发生怀疑、成批产品变更工艺、新钢材、新工艺、新技术试验以及分析废品原因等等，应进行金相组织检验。
7 回火
7.1 将淬火后的工件，根据其技术要求加热到一定的温度，保温1-2h，出炉在空气中冷却。
7.2 回火的温度主要根据零件的材料、要求硬度以及淬火后的硬度而定。一般要求硬度高的工件，回火温度低一些；反之，回火温度高一些。
7.3 一般回火温度对照表
7.4 回火保温时间应根据零件的大小和一次装炉量等情况而定，较大的零件或一次装炉量较多，则保温时间要长一些。反之，要短一些，以符合图样所要求的硬度为原则。
7.5 回火的目的是消除淬火后的脆性和内应力、提高塑性、稳定工件尺寸、满足硬度要求，经获得需要的组织和性能，因此，要严格遵守各项操作要领，确保产品质量。
8 火焰淬火
8.1将工件置于强烈的火焰中进行加热，使其表面温度迅速达到淬火温度（目测），急速用冷却剂（自来水）进行冷却，以获得要求的表面硬度及硬化层深度。
8.2 火焰淬火后的工件应及时回火，以免产生裂纹。
8.3 火焰淬火使用的乙炔压力为0.03-0.1MPa，氧气压力为0.1-0.8 MPa。
8.4 操作时，工件表面与火焰的距离一般为5-10mm。根据零件大小而定。烧咀的移动速度为50-300mm/min。烧咀后倾10-30°射向工件。
8.5 火焰的前进速度要均匀，以免因加热不均而影响质量。
8.6 熄火时应先关闭一些氧气（不能完全关闭），再关乙炔。
8.7 调节火焰为中性火焰，以防氧气过少时火焰温度为高，氧气过多时易引起被淬零件的氧化。在整个淬火过程中，火焰的形状要稳定不变，使淬火表面能均匀受热。
8.8 火焰淬火后的温度可比常规淬火的温度略高80℃-100℃，温度的控制要根据金属表面温度和色标对照表加以目测来完成。
8.9 火焰淬火后的回火操作方法按“回火操作工艺指导”操作。
9 完工后
9.1 每批工件抽样检查其硬度是否达到要求。
9.2 工件要按指定的地点以及方式堆放整齐。
渗碳 渗碳热处理 渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中，加热到900--950摄氏度的单相奥氏体区，保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分。相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。 概述 渗碳（carburizing/carburization）是指使碳原子渗入到钢表面层的过程。 也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。 渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25%)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。 渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。 分类 按含碳介质的不同﹐渗碳可分为气体渗碳、固体渗碳﹑液体渗碳﹑和碳氮共渗（氰化）。 气体渗碳是将工件装入密闭的渗碳炉内，通入气体渗剂（甲烷、乙烷等）或液体渗剂（煤油或苯、酒精、丙酮等），在高温下分解出活性碳原子，渗入工件表面，以获得高碳表面层的一种渗碳操作工艺。 固体渗碳是将工件和固体渗碳剂（木炭加促进剂组成）一起装在密闭的渗碳箱中，将箱放入加热炉中加热到渗碳温度，并保温一定时间，使活性碳原子渗人工件表面的一种最早的渗碳方法。 液体渗碳是利用液体介质进行渗碳，常用的液体渗碳介质有：碳化硅，“603”渗碳剂等。 碳氮共渗（氰化）又分为气体碳氮共渗、液体碳氮共渗、固体碳氮共渗。 原理 渗碳与其他化学热处理一样﹐也包含3个基本过程。
焊接接头焊后热处理基本知识培训 一、焊后热处理的概念 1.1后热处理（消氢处理）：焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃～350℃保温缓冷的措施。 目的、作用：减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织，从而防止氢致裂纹的产生。 后热温度：200℃～350℃ 保温时间：即焊缝在200℃～350℃温度区间的维持时间，与后热温度、焊缝厚度有关，一般不少于30min 加热方法：火焰加热、电加热 保温后的措施：用保温棉覆盖让其缓慢冷却至室温 NB/T47015-2011关于后热的规定： 1.2焊后热处理（PWHT）：广义上：焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理，内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上：焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力等有害影响。 1.3压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。焊后消除应力热处理过程：将焊件缓慢均匀加热至一定温度后保温一定的时间，然后缓慢降温冷却至室温。
目的、作用： (1)降低或消除由于焊接而产生的残余焊接应力。 (2)降低焊缝、热影响区硬度。 (3)降低焊缝中的扩散氢含量。 (4)提高焊接接头的塑性。 (5)提高焊接接头冲击韧性和断裂韧性。 (6)提高抗应力腐蚀能力。 (7)提高组织稳定性。 热处理的方式：整体热处理、局部热处理 1.4焊接应力的危害和降低焊接应力的措施 焊接应力是在焊接过程中由于温度场的变化（热涨冷缩）及焊件间的约束而产生的滞留在焊件中的残余应力。 1.4.1焊接应力只能降低，不可能完全消除，焊接残余应力形成的的危害：1）影响构件承受静载的能力；2）会造成构件的脆性断裂；3）影响结构的疲劳强度；4）影响构件的刚度和稳定性；5）应力区易产生应力腐蚀开裂；6）影响构件的精度和尺寸的稳定性。 1.4.2降低焊接应力的措施 1）设计措施： （1）构件设计时经量减少焊缝的尺寸和数量，可减少焊接变形，同时降低焊接应力 （2）构件设计时避免焊缝过于集中，从而避免焊接应力叠加 （3）优化结构设计，例将如容器的接管口设计成翻边式，少用承插式 2）工艺措施
材料牌号HT200 毛坯种类金属型铸件毛坯外形尺寸754×400×186 每毛坯件数 1 每台件数 1 备注 工序号工序名称工序内容车 间 工 段 设备工艺装备 工时 准终单件 01 铸造金属型铸造毛坯 02 回火热处理 03 探伤检验 04 表面喷丸处理 10 粗铣以顶面为粗基准，粗铣箱体结合面X7010 面铣刀、游标卡尺 20 粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺 30 钻孔结合上下箱体，钻、铰出两个定位孔2-φ12H8组合钻床麻花钻、铰刀、卡尺、塞规40 粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺 50 粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺 60 半精铣以顶面为基准，半精铣箱体结合面X7010 面铣刀、游标卡尺 70 半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺 80 半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺 90 半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010 面铣刀、游标卡尺100 半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010 立铣刀、游标卡尺110 精铣以顶面为基准，精铣箱体结合面至图纸要求X7010 面铣刀、游标卡尺 120 钻顶面孔 以结合面为基准，用心轴穿过φ110，钻14-φ18组装孔；钻顶面 螺纹孔4-M12-6H；钻两肋板中间凸台M20×1.5螺纹孔 组合钻床麻花钻、卡尺、塞规 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数更改文件号签字日期标记处数更改文件号签字日期
常用的几种热处理方法 内容来源网络，由深圳机械展收集整理！ 更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火 把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。 退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降 低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球 化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火 将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。 正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。 正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火 将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。 淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。
1.4.回火 钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。 淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。 淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的 热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出
焊后热处理管理规定 （QB/SAR0308-2005） 1.0总则 1.1目的：对公司制造的压力容器产品（或泵压部件）焊后热处理过程实施有效监督和控制，确保产品（或承压部件）焊后热处理质量符合设计、使用和相关标准规定要求。 1.2编制依据 1.2.1《压力容器安全技术监察规程》； 1.2.2《锅炉压力容器制造监督管理办法》； 1.2.3《钢制压力容器》（GB150-1998）； 1.2.4《锅炉压力容器产品安全性能监督检验规则》； 1.2.5本公司相关的管理规定。 1.3适用范围 本规程适用于公司制造的压力容器产品（或承压部件）的焊后热处理过程的监督和控制。主要包括以下内容： 1.3.1本公司自行进行的产品（或承压部件）局部（焊缝、热影响区）焊后热处理。 1.3.2本公司暂无能力实施需委托分包单位进行的产品（承压部件）整体焊后热处理。 2.0局部焊后热处理 2.1局部热处理范围 2.1.1压力容器产品的B、C、D类焊接接头，球形封头与圆角相连的A类焊接接头及缺陷补焊部位。 2.1.2局部热处理时，焊缝每侧加热宽度不小于钢材厚度的2倍；接管与壳体相焊时加热宽度不得小于钢材厚度的6倍。 2.1.3靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。 2.2局部热处理控制 2.2.1由热处理工艺员编制热处理过程工艺卡，经热处理责任师审批后实施。 2.2.2由热处理签发热处理任务单，对需进行焊后热处理内容向热处理人员进行安排，必要时还应附有示意简图，并对热处理开始时间作出要求。 2.2.3热处理人员按接受的热处理任务单和工艺卡的规定要求，实施过程参数控制，确保热处理过程和质量符合规定要求。
锅炉管焊接热处理工艺规程 1 总则 本工艺规程适用于低碳和低合金钢锅炉管道焊接接头消除残余应力的焊后热处理，不涉及发生相变和改变金相组织的其他热处理方法。 2 、引用标准及参考文献 NB/T47015—2011 《压力容器焊接规程》 SH3501—2011 《石油化工有毒可燃介质管道工程施工及验收规》 GB50236—2011 《现场设备、工业管道焊接工程施工及验收规程》 3、焊前预热 3.1材料性能分析 部分锅炉管道采用低合金耐热钢，材料具有良好的热稳定性能，是高温热管道的常用材料，由于材料中存在铬、钼合金成分，材料的淬硬倾向大，施工中采用焊前预热、焊后热处理的工艺措施，来获得性能合格的焊接接头。 3.2管道组成件焊前预热应按表1的规定进行，中断焊接后需要继续焊接时，应重新预热，焊接是保持层间温度不小于150℃。 3.3 当环境温度低于10℃时，在始焊处100mm围，应预热到50℃以上。 表1 管道组成件焊接前预热要求
4 设备和器材 4.1焊后热处理必须采用自动控制记录的“热处理控制柜”控制温度。4.2“热处理控制柜”需满足下列要求： 4.2.1能自动控制、记录热处理温度。 4.2.2控制柜、热电偶和补偿导线组合后的温度误差≤±10℃。 4.2.3柜所有仪表、仪器需经法定计量单位校验合格，使用时校验合格证须在有效期。 4.3热电偶 4.3.1焊接接头焊后热处理须采用热电偶测温控温。 4.3.2热电偶需满足如下要求： 4.3.2.1量程为热处理最高温度的1.5倍，精度等级为1.0；控温柜和补偿导线的组合温差波动围≤±10℃。 4.3.2.1按校验周期进行强制校验，使用时校验合格证须在有效期。 4.4加热器 4.4.1焊后热处理必须采用可实现自动指示控制记录的电加热绳或履带加热板加热。 4.4.2管壁厚大于25mm的焊接接头宜采用感应法加热。 4.5热处理设备由经培训合格的专人管理和调试，使用时应放置在防雨防潮的台架上。 4.6保温材料 热处理所用保温材料应为绝缘无碱超细玻璃棉或复合硅酸盐毡，且应有质量证明及合格证。
焊接热处理工艺卡 精品
工艺曲线图： 注意事项： 1. 在加热范围内任意两点的温差应小于 50℃； 2. 保温厚度以40～60mm 为宜； 3. 升、降温时，300℃以下可不控温； 4. 焊后热处理必须在焊接完毕后24h 内进行。 编制 日期 审批 日期 焊接施工工艺卡 企业名称：安徽电力建设第二工程公司 设计卡编号：APCC-GD-WPS-001 产品名称：P91中大口径管焊接工艺卡 所依据的工艺评定报告编号：APCC-PQR-115 焊接位置:2G 、5G 、6G 自动化程度：手工焊 母 材 坡 口 简 类号 B 级号 Ⅲ 与 类号 B 级号 Ⅲ 钢号 SA335-P91 与 母材厚度范围:√对接接头 角接接头 70mm 焊缝金属厚度范围：δ≤h ≤δ+4mm 管子直径范围:√对接接头 角接接头 φ406 其 他： / 坡口检查 √外观检查VT √着色PT 磁粉MT 装配点焊 √手工焊Ds 氩弧焊Ws 二氧化碳气体焊Rb 焊材要求 √焊丝清洁 √焊条烘焙 焊剂温度 焊前预热： 火焰预热 √电阻预热 预热温度：150~200℃ 层间温度：200~300℃ 焊嘴尺寸： M10×L65×φ6 钨极型号/尺寸： Wce-20，φ2.5 焊接技术： 导电嘴与工件距离： / 清理方法： 机械法清理 无摆动或摆动焊： 略摆动 焊接方向： 由左至右、由下至上 工 艺 参 数 层 道 次 焊接方法 焊材 极 性 焊接参数 焊剂或 气体 保护气体流量L/Min 背面保护气体流 量L/Min 气体后拖 保护时间S 牌号 规 格 （mm ） 电流（A ） A 电压 （V ） 焊速 mm/Min 150~250 200~300 ≤300℃ 温度（℃） 时间 6（h ） 80~100℃/2 ≤90℃/h ≤90℃/h 750~770℃
第4章热处理工艺 热处理工艺种类很多，大体上可分为普通热处理（或叫整体热处理），表面热处理，化学热处理，特殊热处理等。 4.1钢的普通热处理 4.1.1退火 将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却），的热处理工艺叫做退火。 退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。 退火的目的： z降低钢的硬度，提高塑性，便于机加工和冷变形加工； z均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备； z消除内应力和加工硬化，以防变形和开裂。 退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。 一、退火方法的分类 常用的退火方法，按加热温度分为： 临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火 临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火 碳钢各种退火和正火工艺规范示意图： 1、完全退火 工艺：将钢加热到Ac3以上20~30 ℃℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全A化）。 完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。低碳钢完全退火后硬度偏 低，不利于切削加工；过共析钢加热至Ac cm以上A状态缓慢冷却退火时，Fe3C Ⅱ
会以网状沿A晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。 目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。 亚共析钢完全退火后的组织为F+P。 实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。 2、等温退火 完全退火需要的时间长，尤其是过冷A比较稳定的合金钢。如将A化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。 工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使A?P然后空冷至室温的热处理工艺。 目的：与完全退火相同，转变较易控制。 适用于A较稳定的钢：高碳钢（w(c)>0.6％）、合金工具钢、高合金钢(合金元素的总量>10％)。等温退火还有利于获得均匀的组织和性能。但不适用于大截面钢件和大批量炉料，因为等温退火不易使工件内部或批量工件都达到等温温度。 3、不完全退火 工艺：将钢加热到Ac1~Ac3(亚共析钢)或Ac1~Ac cm(过共析钢)经保温后缓慢冷却以获得近于平衡组织的热处理工艺。 主要用于过共析钢获得球状珠光体组织，以消除内应力，降低硬度，改善切削加工性。球化退火是不完全退火的一种 4、球化退火 使钢中碳化物球状化，获得粒状珠光体的一种热处理工艺。 ℃℃温度，保温时间不宜太长，一般以2~4h 工艺：加热至Ac1以上20~30 为宜，冷却方式通常采用炉冷，或在Ar1以下20℃左右进行较长时间等温。 主要用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。过共析钢经轧制、锻造后空冷的组织是片层状的珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，在以后的淬火过程中也容易变形和开裂。球化退火得到球状珠光体，在球状珠光体中，渗碳体呈球状的细小颗粒，弥散分布在铁素体基体上。球状珠光体与片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易粗大，冷却时变形和开裂倾向小。如果过共析钢有网状渗碳体存在时，必须在球化退火前采用正火工艺消除，才能保证球化退火正常进行。 目的：降低硬度、均匀组织、改善切削加工性为淬火作组织准备。 球化退火工艺方法很多，主要有： a)一次球化退火工艺：将钢加热到Ac1以上20~30 ℃℃，保温适当时间，然后随炉缓慢冷却。要求退火前原始组织为细片状珠光体，不允许有渗碳体网存在。
机械加工工艺过程卡填写说明 +%)查表得到，不计准备和终结时间； (15) 设备负荷率=(13 x(4)十(251天x8小时x60分x(12)； (16) 根据需要填写。 (1)过程卡和工序卡的总页数； (2)当前页页序； (3)按零件图填写； (4)按设计任务书填写，包括了备品率和废品率； (5)按零件图填写； (6)填写“铸件”、“锻件”、“圆钢”、“板钢”等； (7)每毛坯可加工同一零件的数量； (8)工序号，可依自然数连续或不连续编号； (9)工序名称如“钻xx孔”、“粗铣xx面”、“攻xx螺纹” 等; (10)填写设备名称如“立钻”； (11)填写设备型号如“ Z5125A ”； (12)填写该工序所需设备数量； (13)基本时间t m和辅助时间t a之和，也称为操作时间。基本时 间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到(未见占基本时间百分比数据) ； (14)工时定额t t按公式t t= (t m+t a) [1+ ( a+? % ]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比
机械加工工序卡填写说明 (1 )、( 3)、(4)、( 5)、(6)、(11)同于对工艺过程卡相应内容的说明； (2)采用的切削液名称，如“水”、“水溶液”、“乳化液”等； (7)工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基 准、夹压力方向和作用面、夹压方式(机械夹紧、液压夹紧、气动夹紧、电磁夹紧)，也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及 公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制(该页上保留工序卡表头，其它位置绘简图)，顺序在本工序卡片之后，有页码。 (8)若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； (9)本工序工序内容序号，依自然数连续编号； (10)工序加工内容和主要技术要求。外协序只写工序名称和主要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“XX孔与XX 件配钻”； (11)填写设备型号如“ Z5125A ”； (12)专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铳刀”。标准的填写名称、规格，如“锥柄钻头①14.3X 200”、“ 45°车刀”； (13)填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。 标准的填写名称、规格、精度，如“卡尺0~125, 0.02”、“杠杆表0~0.8, 0.01 ”。 (14)、(15)、(16)、(17)切削用量三要素，由分析计算或查表得到。 (18 )工件切削部分的长度； (19 )直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，不仅与切削长度、走刀次数和切削用量有关，还与切入量、切出量、刀具尺寸等有关。
1 目的 为了规范压力管道等焊件的焊前预热和焊后热处理工艺，保证焊接工程质量，特制定本工艺标准。 2 适用范围 本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。 3 引用标准 GB50236《现场设备、工业管道焊接工程施工及验收规范》 4 定义 预热：焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。 焊后热处理：焊后，为改善焊接接头的组织和性能或消除残余应力而进行的热处理。 5 焊前预热和焊后热处理的一般要求 5.1焊前预热 5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热，必要时可通过试验确定。 5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定，当无规定时，焊前预热温度宜采用表1的规定。 精品文档，欢迎下载
5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。预热的温度应用热电偶、测温笔等测出。当温度达到要求时才能进行焊接。5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。 5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。5.1.6 当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。 5.1.7 不同钢号相焊时，预热温度按预热温度要求较高的钢号选取。 5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。 5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。 5.2 焊后热处理 精品文档，欢迎下载
1、范围本标准规定了碳钢、低合金钢焊接构件的焊后热处理工艺。 本标准适用于锅炉、压力容器的碳钢、低合金钢产品，以改善接头性能，降低焊接残余应力为主要目的而实施的焊后热处理。其他产品的焊后热处理亦可参照执行。 2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB9452-1988 热处理炉有效区测定方法。 3、要求 3.1 人员及职责 3.1.1 热处理操作人员应经培训、考核合格，取得上岗证，方可进行焊后热处理操作。 3.1.2 焊后热处理工艺由热处理工艺员编制，热处理责任工程师审核。 3.1.3 热处理工应严格按焊后热处理工艺进行操作，并认真填写原始操作记录。 3.1.4 热处理责任工程师负责审查焊后热处理原始操作记录（含时间-温度自动记录曲线），核实是否符合焊后热处理工艺要求，确认后签字盖章。 3.2 设备 3.2.1 各种焊后热处理及装置应符合以下要求： a）能满足焊后热处理工艺要求； b）在焊后热处理过程中，对被加热件无有害的影响； c）能保证被加热件加热部分均匀热透； d）能够准确地测量和控制温度； e）被加热件经焊后热处理之后，其变形能满足设计及使用要求。 3.2.2 焊后热处理设备可以是以下几种之一： a）电加热炉； b）罩式煤气炉； c）红外线高温陶瓷电加热器； d）能满足焊后热处理工艺要求的其他加热装? 3.3 焊后热处理方法 3.3.1 炉内热处理 a）焊后热处理应优先采用在炉内加热的方法，其热处理炉应满足GB9452的有关规定。在积累了炉温与被加热件的对应关系值的情况下，炉内热处理时，一般允许利用炉温推算被加热件的温度，但对特殊或重要的焊接产品，温度测量应以安置在被加热件上的热电偶为准。 b）被加热件应整齐地安置于炉内的有效加热区内，并保证炉内热量均匀、流通。在火焰炉内热处理时应避免火焰直接喷射到工件上。 c）为了防止拘束应力及变形的产生，应合理安置被加热件的支座，对大型薄壁件和结构、几何尺寸变化悬殊者应附加必要的支撑等工装以增加刚性和平衡稳定性。 3.3.2 分段热处理焊后热处理允许在炉内分段进行。被加热件分段进行热处理时，其重复加热长度不小于1500mm.被加热件的炉外部分，应采取合适的保温措施，使温度梯度不致影响材料的组织和性能。 3.3.3 整体炉外热处理进行整体炉外热处理时，在满足 3.2.1的基础上，还应注意： a）考虑气候变化，以及停电等因素对热处理带来的不利影响及应急措施； b）应采取必要的措施，保证被加热件温度的均匀稳定，避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形 3.3.4 局部热处理B、C、D类焊接接头，球形封头与圆筒相连的A类焊接接头以及缺
湖南科技大学机械加工工艺过程卡片产品型号零件图号 产品名称变速箱零件名称变速箱下盖共 3 页第 1 页材料牌号HT200 毛坯种类金属型铸件毛坯外形尺寸754×400×186 每毛坯件数 1 每台件数 1 备注 工序号工序名称工序内容车 间 工 段 设备工艺装备 工时 准终单件 01 铸造金属型铸造毛坯 02 回火热处理 03 探伤检验 04 表面喷丸处理 10 粗铣以顶面为粗基准，粗铣箱体结合面X7010 面铣刀、游标卡尺 20 粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺 30 钻孔结合上下箱体，钻、铰出两个定位孔2-φ12H8组合钻床麻花钻、铰刀、卡尺、塞规40 粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺 50 粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺 60 半精铣以顶面为基准，半精铣箱体结合面X7010 面铣刀、游标卡尺 70 半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺 80 半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺 90 半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010 面铣刀、游标卡尺100 半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010 立铣刀、游标卡尺110 精铣以顶面为基准，精铣箱体结合面至图纸要求X7010 面铣刀、游标卡尺 120 钻顶面孔 以结合面为基准，用心轴穿过φ110，钻14-φ18组装孔；钻顶 面螺纹孔4-M12-6H；钻两肋板中间凸台M20×1.5螺纹孔 组合钻床麻花钻、卡尺、塞规 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 1 / 26
典型零件热处理工艺方法 发布时间: 2007-5-05 21:36 作者: 网络转载来源: 字体: 小中大 | 上一篇下一篇 | 打印 a、紧固件的热处理 1）螺栓、螺钉和螺柱的力学性能。 2）螺母力学性能。 3）不同强度级别、不同之境的螺栓所对应的钢号。 4）钢材球化退火工艺。 5）螺栓和螺母用部分合金钢热处理规范。 6） 35、45钢螺栓和螺母热处理规范。 7）螺栓和螺母低碳合金钢的热处理和力学性能。 8）几种不锈钢热处理规范及力学性能。 9）几种钢材的高温力学性能。 10）几种钢材低温冲击值。 11）弹性垫圈及弹性挡圈的技术要求。 12）销的材料选用及热处理。 13）铆钉用材料、热处理机表面处理。 b、大型铸件的热处理 1）大型铸件的热处理。 c、模具的热处理内增加。 1）塑料模的热处理 塑料模具的工作条件和分类。 塑料模具的主要失效形式。 塑料模具材料的选用。 塑料模具的热处理工艺。 2）提高模具性能和寿命的途径 高强韧模具材料的应用及效果实例。 模具强韧化处理应用实例。 常用模具钢真空淬火工艺参数。 模具表面强化技术及应用实例。 d、轴类零件的热处理内增加 1）连杆 连杆材料。 常用碳素钢和合金结构钢连杆的调质工艺。 经不同工艺处理的40Cr和45钢连杆的力学性能。 连杆的常见热处理缺陷及预防补救措施。 2）活塞销 活塞销的服役条件和失效方式。 活塞销材料。
活塞销的渗碳热处理工艺。 活塞销常见热处理缺陷及预防补救措施。 3）挺杆 挺杆的服役条件和失效方式。 挺杆的材料。 各种挺杆的热处理工艺及技术要求。 冷镦合金铸铁挺杆的热处理工艺。 e、机床零件的热处理 1）机床导轨的热处理 导轨服役条件及失效形式。 机床导轨材料。 铸铁导轨的感应淬火。 灰铸铁导轨感应淬火常见缺陷及解决办法。 铸铁导轨的火焰淬火。 铸铁导轨的接触电阻加热淬火。 2）机床主轴的热处理 机床主轴的服役条件和失效方式。 机床主轴材料。 机床主轴的热处理工艺。 3）机床丝杠的热处理 机床丝杠的服役条件和失效方式。 机床丝杠材料。 机床普通丝杠的热处理工艺。 机床滚珠丝杠的热处理工艺。 4）机床离合器零件的热处理。 f、液压元件的热处理 1）齿轮泵零件的热处理。 2）叶片泵零件的热处理。 3）柱塞泵零件的热处理。 4）液压阀零件的热处理。 g、化工机械零件的热处理 1）压力容器的热处理。 压力容器的失效。 压力容器用碳钢和低合金钢的力学性能。 压力容器用低温钢和不锈钢的力学性能。 压力容器用耐热钢和抗氢钢的力学性能。 压力容器用不锈钢铸件的力学性能。 压力容器用钢的正火工艺。 各种压力容器用钢最佳回火温度。 各种压力容器用钢的去应力退火温度及保温时间。

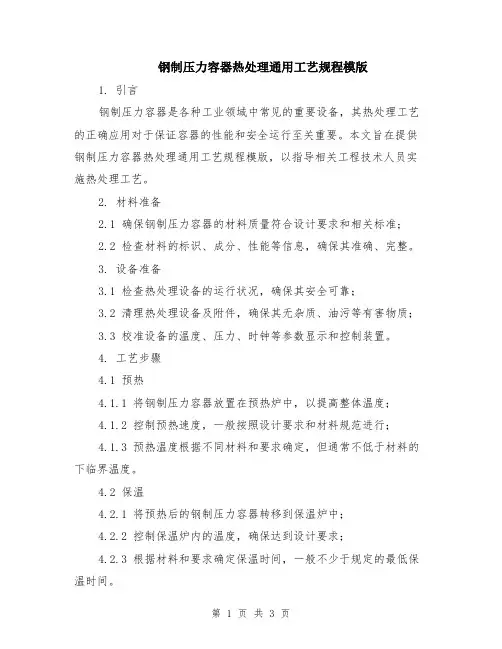

1总则 1.1本守则适用于本公司碳素钢及低合金钢压力容器及受压元件的焊后热处理。 1.2本守则规定了钢制压力容器热处理通用工艺要求，具体实施应按图纸设计的要求和专业工艺文件的规定执行。 2要求 2.1人员及职责 2.1.1 热处理操作人员应经培训、考核合格，取得上岗证，方可进行焊后热处理操作。 2.1.2 焊后热处理工艺由热处理工艺员编制，热处理责任工程师审核。 2.1.3 热处理操作人员应严格按照焊后热处理工艺进行操作，并认真填写原始操作记录。 2.2 设备及装置 2.2.1能满足焊后热处理工艺要求； 2.2.2在焊后热处理过程中，对被加热件无有害的影响； 2.2.3 能保证被加热件加热部分均匀热透； 2.2.4能够准确地测量和控制温度； 2.2.5在整个热处理过程中应当连续记录； 2.2.6炉外加热时，热电偶的布置应满足工艺标准的要求； 2.2.7被加热件经焊后热处理之后，其变形能满足设计及使用要求。 3焊后热处理方法 3.1炉内热处理 3.1.1 焊后热处理应优先采用在炉内加热的方法，其热处理炉应满足GB9452的有关规定。3.1.2 被加热件应整齐地安置于炉内的有效加热区内，并保证炉内热量均匀、流通。在火焰炉内热处理时应避免火焰直接喷射到工件上。 3.1.3为了防止拘束应力及变形，对薄壁大直径容器，内部应加支撑。卧式容器底部应放鞍式支座，支座间距不大于2米且底部应垫平。 3.1.4有密封面和有高精度螺孔的部位应加以保护，可用机油和石墨粉膏剂涂于被保护面，然后用石棉布包扎。
3.2分段热处理 焊后热处理允许在炉内分段进行。对于超出炉子长度需要分段热处理的大件，其重复加热长度应不小于1.5米；露在炉外靠近炉门处应采取合适的保温措施，保温长度不得小于1米。 3.3炉外热处理 产品整体炉外热处理热处理时，在满足2.2的基础上，还应注意： a）考虑气候变化，以及停电等因素对热处理带来的不利影响及应急措施； b）应采取必要的措施，保证被加热件温度的均匀稳定，避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形 3.4局部热处理 3.4.1 B、C、D类焊接接头，球形封头与圆筒相连的A类焊接接头以及缺陷焊补部位，允许采用局部热处理方法。 3.4.2局部热处理时，焊缝每侧加热宽度不小于钢材厚度δs的2倍（δs为焊接接头处钢材厚度）；接管与壳体相焊时加热宽度不得小于钢材厚度δs的6倍。 3.4.3靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。 4热处理工艺规范 4.1工件装炉温度和出炉温度应低于400℃。但对厚度差较大、结构复杂、尺寸稳定性要求较高、残余应力值要求较低的被加热件，其入炉或出炉时的炉内温度一般不宜超过300℃。 4.2 焊件升温至400℃后，加热区升温速度不得超过（5000/δs）℃/h，且不得超过200℃/h，最小可为50℃/h。 4.3 升温时，加热区内任意5000mm长度内的温差不得大于120℃。 4.4 保温时，加热区内最高与最低温度之差不宜超过65℃。 4.5 升温保温期间，应控制加热区气氛，防止焊件表面过度氧化。 4.6 炉温高于400℃时，加热区降温速度不得超过（6500/δs）℃/h，且不得超过260℃/h，最小可为50℃/h. 4.7 焊件按出炉温度出炉后应在静止空气中继续冷却。 4.8 常用钢号推荐的焊后热处理保温温度和保温时间见表1
常见的热处理方法、目的和工序位置的安排 由于热处理工序安排对车削类工艺影响较大，更重要的是往往由于热处理工序安排颠倒，使工件无法继续加工，而且所产生的废品往往是无法挽回的。为此对热处理工序的安排要加以了解，并引起重视。 下面将常见的热处理方法、目的和工序位置的安排分别介绍如下： 一、预备热处理 预备热处理包括退火、正火、调质和时效等。这类热处理的目的是改善加工性能，消除内应力和为最终热处理做好组织准备。退火、正火、调质工序多数在粗加工前后，时效处理一般安排在粗加工、半精加工以后，精加工之前。 1.退火和正火 目的是改善切削性能，消除毛坯内应力，细化晶粒，均匀组织；为以后热处理作准备。 例如：含碳量大于0.7%的碳钢和合金钢，为降低硬度便于切削加工采用退火处理； 含碳量低于0.3%的低碳钢和低合金钢，为避免硬度过低切削时粘刀，而采用正火适当提高硬度。 一般用于锻件、铸件和焊接件。退火一般安排在毛坯制造之后，粗加工之前进行。2.调质 目的是使材料获得较好的强度、塑性和韧性等方面的综合机械性能，并为以后热处理作准备。 用于各种中碳结构钢和中碳合金钢。调质一般安排在粗加工之后，半精加工之前。 调质是最常用的热处理工艺。大部分的零件都是通过调质处理来提高材料的综合机械性能，即提高拉伸强度、屈服强度、断面收缩率、延伸率、冲击功。调质处理能大大提高材料的拉伸和屈服强度，提高屈强比和冲击功，使材料具有强度和塑韧性的良好配合。由于屈服强度、疲劳强度、冲击强度的提高，在零件设计时就可以采用更小的材料截面，从而减少机械设备的整体重量，节省零件占用空问和能量消耗。因此在某些场合为了减少机械空间和机械重量在设计过程中要有意识地利用调质工艺。 需要强调的是，一般来讲调质钢应该为中碳钢( C = 0．3％～0．6％)；碳钢中像30、 35、40、45、50等钢种则既可以调质处理又可以正回火使用；而对高碳钢和低碳钢则 不宜采用调质工艺 调质过程是淬火加高温回火。首先需要将零件加热到材料的Acl点以上30～50℃ (800．950℃)，保温一定时间，然后在油中或水中冷却。冷却后立即入炉进行回火(500～650℃)，以降低淬火应力、调整组织成份，进而达到机械性能要求。而回火温度的制定是根据硬度或性能高低而定的，硬度和强度越高，回火温度越低。调质工序后的任何高于回火温度的加热，都将降低已达到的强度。 选择调质处理时应特别注意以下几点： (1)图纸中应明确要求 应明确写明“调质”。若只写“热处理…H B”外协厂家可能采用其他热处理工艺，比如正回火达到所要求的硬度。而正回火所达到的同样硬度的材料其屈服强度和冲击功会非常低。实际工作中曾发生过地脚螺栓使用时发生早期断裂的事故就是由此导致的。 (2)调质的硬度和硬度范围 要按材料标准选择调质的硬度和硬度范围。这一方面有利于工厂配炉生产，另一方面过窄的硬度范围要求在实际生产中根本无法满足。
焊后热处理(PWHT)和焊后消除应力热处理的区别 内容来源网络，由深圳机械展收集整理！ 后热处理(PWHT)工艺是指焊接工作完成后，将焊件加热到一定的温度，保温一定的时间，使焊件缓慢冷却下来，以改善焊接接头的金相组织和性能或消除残余应力的一种焊接热处理工艺。焊后热处理工艺一般包括加热、保温、冷却三个过程，这些过程相互衔接，不可间断。广义的焊后热处理包括下列各类热处理：消除应力；完全退火；固溶强化热处理；正火；正火加回火；淬火加回火；回火；低温消除应力；析出热处理等；另外，在避免焊接区急速冷却或者是去氢的处理方法中，采取后热处理也是焊后热处理的一种。 焊后热处理可采取炉内热处理，整体炉外热处理或局部热处理的方法进行。 焊后热处理 1、焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。 消除残余应力的最通用的方法是高温回火，即将焊件放在热处理炉内加热到一定温度和保温一定时间，利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形逐渐减少，塑性变形逐渐增加而使应力降低。焊后热处理对金属抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热
处理对焊缝金属冲击韧性的影响随钢种不同而不同。 2、热处理方法的选择焊后热处理一般选用单一高温回火或正火加高温回火处理。对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和去氢。绝大多数场合是选用单一的高温回火。热处理的加热和冷却不宜过快，力求内外壁均匀。 3、焊后热处理的加热方法⑴感应加热。钢材在交变磁场中产生感应电势，因涡流和磁滞的作用使钢材发热，即感应加热。现在工程上多采用设备简单的工频感应加热。 ⑵辐射加热。辐射加热由热源把热量辐射到金属表面，再由金属表面把热量向其他方向传导。所以，辐射加热时金属内外壁温度差别大，其加热效果较感应加热为差。辐射加热常用火焰加热法、电阻炉加热法、红外线加热法。 焊后消除应力处理： 1、整体热处理：消除应力的程度主要决定于材质的成分、组织、加热温度和保温时间。低碳钢及部分低合金钢焊接构件在650度，保温20~40h，可基本消除全部残余应力。另外还有爆炸消除应力。
京隆发电有限公司烟气脱硝改造工程 钢结构焊接热处理工艺 施工措施 批准： 审核： 编制： 南京龙源环保有限公司京隆项目部
目录 一、编制依据 (2) 二、材料介绍 (2) 三、焊接施工流程 (3) 四、焊接工艺参数的选择 (3) 五、现场焊接顺序： (4) 六、现场技术管理 (9) 七、作业的安全要求及措施 (9)
内蒙京隆电厂2×600MW机组烟气脱硝工程，SCR钢架的主立柱、梁、垂直支撑全部采用"H"型钢，母材材质为Q345（属低合金结构钢），钢架主立柱采用分段对接方式连成一体，其中"H"型钢的腹板采用高强螺栓连接，翼缘板之间的连接采用对接焊接方式。 一、编制依据 1.1《火电施工质量检验及评定标准》(焊接篇)1996年版。 1.2《火力发电厂焊接技术规程》DL/T869-2004。 1.3《电力建设安全工作规程》（第1部分：火力发电厂） DL5009.1—2002。1.4《火力发电厂焊接热处理技术规程》DL/T819-2002。 1.5《管道焊接超声波检验技术规程》DL/T820-2002。 1.6《焊接材料质量管理规程》JB/T3223-1996。 1.7京隆电厂脱硝钢架安装相关图纸 1.8《工程建设标准强制性条文》（电力工程部分）2006版。 二、材料介绍 1. Q345化学成分如下表（%）： 2.Q345力学性能如下表（%）： 其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于 35-50mm时，σs≥295Mpa
3. Q345钢的焊接特点 3.1 碳当量(Ceq) Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。 3.2 Q345钢在焊接时易出现的问题 3.2.1 热影响区的淬硬倾向 Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。结果导致焊后发生裂纹。 3.2.2 冷裂纹敏感性 Q345钢的焊接裂纹主要是冷裂纹。 三、焊接施工流程 1、坡口清理准备→点固→焊前预热→焊接→施焊→自检/专检→焊后热处理→无损检验（合格）焊接材料的选用 2、由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原则，选用E5015 （J507）型电焊条。 3、对于要求焊接的部位严格按图纸要求施焊，注意坡口角度、间隙及焊角高度。 4、焊接过程应注意层间清理和层间检查,确保无裂纹、气孔、夹渣等缺陷,方可继续施焊。 5、焊接过程应注意接头和收弧质量,接头应熔合良好,收弧时弧坑应填满,以防弧坑裂纹。 6、焊接工作应一气呵成,更换焊条时应迅速,中途不应无故停顿，注意层间熔化,避免出现夹沟。焊接过程中途因故停止后重新焊接时，必须检查焊缝表面是否有裂纹、气孔、生锈、水迹等，发现问题及时处理。 四、焊接工艺参数的选择
