轻烧氧化镁球
在溅渣护炉中的作用
广益矿产集团
总经理张广贺
发表于2010年8月第8期《冶金炉料》
轻烧氧化镁球在溅渣护炉中的作用摘要:轻烧氧化镁球主要用于转炉炼钢造渣。该产品加入转炉综渣中、和炉渣迅速反应，能够有效地调节综渣成份，使炉渣中的主要矿物相变为高熔点的MgO、C3S和C2S相，提高炉渣的粘度和熔点，从而显著地提高了溅渣护炉效果。
关键词:轻烧氧化镁球; 转炉炼钢; 溅渣护炉
炉龄是转炉炼钢一项综合性技术指标。提高炉龄不仅可以降低耐火材料消耗，而且有利于均衡组织生产，促进生产的良性循环。所以，大幅度提高转炉炉龄是钢铁企业始终追求的目标。转炉炉衬工作在高温、高氧化性条件下，通常以0.2—0.8mm/炉的速度被侵蚀。溅渣护炉是近年来开发一项提高炉龄的新技术。该技术是利用MgO含量达到饱和或过饱和的炼钢终点渣，通过高压氮气的吹溅，冷却凝固在炉衬表面上，形成一层高熔点的熔渣层，并与炉衬很好地粘结附着。溅渣形成的溅渣层耐腐蚀性较好，可抑制炉衬砖表面的氧化脱碳，又能减轻高温渣对炉衬砖的侵蚀冲刷，从而保护炉衬砖，降低耐火材料损耗速度，减少喷补料消耗，同时提高炉衬使用寿命，提高转炉作业率，降低生产成本。
轻烧氧化镁球系选用高活性氧化镁为主要原料，加入适量的添加剂，经混和、压球机或成球盘制球、干燥而成。
轻烧氧化镁球主要用于转炉炼钢造渣。该产品加入转炉综渣中、和炉渣迅速反应，能够有效地调节综渣成份，使炉渣中的主要矿物相变为高熔点的MgO、C3S和C2S相，提高炉渣的粘度和熔点，从而显著地提高了溅渣护炉效果。因此，轻烧氧化镁球是转炉溅渣护炉的护渣成分调节剂。
随着冶金工业的快速发展，平炉炼钢以被淘汰，大步向大型转炉过渡。而
转炉溅渣护炉工艺是在转炉出钢后，采用氧枪吹氮气，将炉内含有一定量MgO 的剩余炉渣均匀吹溅到炉壁上去，在炉壁上均匀地喷溅一层渣，从而达到保护炉衬的作用。
美国L TV钢铁公司在采用这项技术后，目前炉龄已接近20000炉，转炉的作业率达到97%。西德、韩国、日本、台湾等国家和地区都在推行此工艺.我国很多钢铁企业也都在积极开发适应自己的溅渣护炉工艺,其中太钢、承钢、重钢、马钢等，自从采用溅渣护炉工艺后，最高炉龄分别有1500炉、500炉、700炉、1100炉提高到12000炉、1500炉、8500炉、10200炉、均取得了巨大的经济效益。
溅渣护炉关键技术之一是合理控制炉渣中的MgO含量，而溅渣护炉的核心问题是把溅起的炉渣冷却到其熔点以下，使其在炉衬表面固化达到保护炉衬的目的。
一般适合溅渣护炉的炉渣成分为CaO38%—45%、SiO211%—15%、MgO10%—14%、Tfe14%—22%。该炉渣的岩相研究表明，适合溅渣护炉的炉渣中C2S+C3S之和可以达到70%—75%，这两种化合物都是高熔点物质（C2S：2130℃，C3S：2070℃），同时MgO与FeO可以形成连续固熔体，此固熔体的熔点高于1800℃，因此耐火度高，适合于溅渣护炉。而通常转炉的终渣成分为CaO45%---55%、SiO210%--25%、MgO2%--8%、
Tfe10%--30%形成的是低熔点的物质，耐火度低，不适合溅渣护炉。终点渣的成分决定了炉渣的耐火度和粘度，影响终点渣耐火度的主要因素是MgO、Tfe 和碱度（CaO/SiO2）。碱度和氧化铁含量是由原料和钢种决定的。其中氧化铁变化范围大，波动在10%--30%范围内。为使溅渣层有足够的耐火度，主要措施是调整渣中MgO含量。由于MgO是高熔点矿物，熔点2800℃，炉渣中MgO含量的提高，使炉渣粘度变大，耐火度提高，炉渣更容易与炉衬结合在
一起，在炉衬上形成有效的炉渣保护层。
因此，为了调整炉渣的成分，通过添加轻烧氧化镁球的方法来加以解决。轻烧氧化镁球的主要成分是MgO、CaO。
MgO的作用：MgO本身是高熔点物质，同时MgO+（FeO、Fe2O3）
=MgO.Fe2O3，MgO与Fe2O3能化合成镁铁矿（MgO.Fe2O3），此化合物又能与MgO生成固熔物，两种物质都是高温耐火材料。MgO可以吸收比其本身重量还多的氧化铁，为了使溅渣层有高的耐火度，必须使渣中MgO达到一定含量，如果MgO含量低，Fe2O3就会与CaO起作用生成低熔点的铁酸钙。
CaO的作用：可以取代石灰中的CaO，保证炼钢终渣碱度，减少石灰加入量。CaO能与炉渣中的SiO2反应CaO+SiO2=3CaO.SiO2、Ca2SiO4，C3S、C2S都是高熔点物质，如果炉渣中的CaO含量足够的话，轻烧氧化镁球的主要成分以MgO为主既可。
虽然通过调整炉渣中MgO的操作，可以达到降低炉渣过热度和稠化炉渣的目的，但是利用C—O反应C+(FeO)=Fe+CO，降低炉渣中FeO含量和MgO 的饱和溶解度，使炉渣中的MgO更容易达到或超过饱和值。从而改质炉渣，使炉渣既有较高的耐火度又有适宜的粘度，满足溅渣护炉的条件，因此也可以在轻烧氧化镁球中适当增碳。
溅渣护炉的几点经验：
1、适合溅渣护炉的炉渣碱度：R(CaO/SiO2)约3.5左右
2、合适的留渣量（吨钢）：90---100Kg/t
3、适当的溅渣时间：2--4min
4、控制终渣MgO值：
终渣MgO含量（推荐值%）
5、选择合适的轻烧氧化镁球：MgO≧45%，根据转炉终渣情况适当调整轻烧氧化镁球的成分。
基于上述理论、实践与研究，我公司有针对性地研制了轻烧氧化镁球及镁碳球。本产品具有反应快，调渣效果明显等特点。可大大提高转炉的使用寿命。
轻烧氧化镁球理化指标
化学成分成分含量
HSQM-A HSQM—B HSQM--C MgO 45—55 55—65 65--70
CaO ---- 2—5 ----
IL ≤30 ≤30 ≤30
粒度(mm) Φ60 Φ50 Φ40 Φ30
体积密度(g/cm3) 1.6----2.0
球团碎料率(≤20mm=%) ≤10
毕业设计（论文） 学校： 专业：冶金技术 班级： 学生： 学号： 指导教师：
摘要 溅渣护炉技术作为一项工艺简单、综合经济效益高的新技术，正别外国许多厂家推广、使用，分析了该技术的优势及存在的问题和解决办法，以及该技术的应用现状和应用前景。 转炉溅渣护炉是在出钢后，将转炉内留渣的粘度和氧化镁含量调整到合适的范围，在车间原有的氧枪或另设专用喷枪，向氧化镁含量、高粘度的炉渣喷一定压力和流量的氮气，将粘渣吹溅到炉衬上全面涂挂、冷却、凝固成一层炉渣质的保护层，避免了在冶炼时炉衬和炉渣的直接接触，从而起到减缓耐火材料的蚀损，延长转炉炉龄的作用。溅渣护炉作为一项实用技术，经过国内外许多钢厂实践后，对提高转炉炉龄和降低耐火材料消耗的效果非常显著。 关键词：溅渣护炉；转炉；应用
目录 1存在问题及解决办法 (1) 2溅渣护炉工艺的冶金因素及其优势 (2) 3国外溅渣炉技术的发展 (3) 4国内转炉炉龄现状及溅渣护炉技术的发展 (5) 5应用现状及应用前景 (6) 致谢信 (7) 参考文献 (8)
1存在问题及解决办法 任何一项技术的应用不可能没有缺陷，在一些早期设备上，氧枪结瘤就是一个问题。溅渣技术使用后，往往使枪结瘤出现次数增加。实践证明，在溅渣过程中，若炉内残留少量钢水，氧枪结瘤将更加严重。解决这个问题，有几种方法证明是有效的。第一，有充足冷却水的炉子不出现结瘤问题；第二，将用于吹炼的热氧枪移走，换上冷枪完成溅渣，氧枪结瘤几乎完全消除。这表明氧枪结瘤与温度和热量的传递有关。渣子和冷枪的表面结合并不紧密，如果在溅渣时冷凝钢不出现在氧枪上，那就不会再氧枪上形成粗糙的外壳以使炉渣粘附其上。溅渣后将氧枪停放在支架上，形成的渣壳将冷却，并与氧枪分离，脱落。使用底吹搅拌技术的BOF转炉对溅渣技术的应用提出了新的要求。在溅渣时炼钢工必须小心，不能使炉底的渣太多；氮气的流速必须足够高，以便将炉渣吹离炉底；另外要调整经过透气砖喷吹气体的压力、流量。最终，随着炉衬寿命的提高，额外的操作需要增加辅助设备的使用寿命，如BoF炉的烟罩、钢包车和轨道等设备。当这被认为是一个迫切需要解决的问题时，就要求计划停炉检修以保持和延长这些设备的寿命。在转炉从新砌筑时，这项工作的实施刻不容缓，因为过去被认为是正常的周期不再出现，而且炉衬不会因为耐材问题而被拆卸。 2溅渣护炉工艺的冶金因素及其优势 溅渣护炉工艺的步骤如下：（1）钢水从转炉浇入大包；（2）炼钢工目测炉渣以确定是否应向炉内加入添加料，同时也观察炉衬已决定那些特殊部位需要特别处理；（3）摇动转炉将装料侧和出钢侧炉衬挂上一层渣；（4）将氧枪下降到预定位置并切换成氮气。氮气射流与以设计好的氧枪射流相似；（5）氧枪的高度由计算机或炼钢工控制，以便炉渣涂满整个炉膛，或者氧枪保持在一固定位置，使炉渣涂挂在特殊部位，处理时间由炼钢工控制决定；（6）关掉氮气，移走氧枪，将炉内残留的炉渣倒入渣罐；（7）氧气顶吹转炉准备装料进行下一炉的冶炼。在倒炉过程中，由操作工取样、测量熔池地温度、检查炉衬状况。 在引进渐渣护炉时曾考虑的冶金因素包括可能引起钢中磷或硫含量的增加，但目前实践中还没有此种现象发生。使用高MgO炉渣护炉对炼钢工作者来说是一个
填空（共题，将适当的词语填入题中的划线处，每题2分） *ac1. ________被称为连铸机的心脏. ab2.中间包钢流控制装置有____系统、滑板系统、塞棒和滑板组合系统。*ca3.铸坯的表面缺陷主要决定于钢水在_________ 的凝固过程。 *ca4.结晶器材质一般为_______。 *ab5.铸坯切割方式分为________、机械剪切两种。 *ab6.连铸机拉速提高,铸坯液芯长度增加,引起铸坯出结晶器后坯壳厚度变______,二次冷却段的铸坯易产生鼓肚。 *ca7.结晶器振动的主要参数为______________,频率。 *cb8.大包保护套管的作用是防止钢水飞溅,防止_____________. *ac9.铸机机型为R6.5/12-1200型板坯连铸机,其中6.5为________,1200为辊身长度。 *ba10.浇铸温度是指______________内的钢水温度. *a11.浇注温度偏低会使钢水夹杂物不易上浮，水口，浇注中断。 *ba12．第一炼钢厂方坯、3#板坯铸机、4#板坯铸机的冶金长度分别是9m，14.6m， m。 *bc13.目前第一炼钢厂方坯中间包使用的定径水口材质是质复合。 *ab14. 结晶器材质要求是性好，强度高，高温下膨胀差，易于切削加工和表面处理。 *cb15. 连铸二冷水系统装置由总管，支管，喷架和、等组成。*ca16.连铸漏钢常见有裂纹漏钢，漏钢，夹渣漏钢，漏钢，上挂漏钢，开浇漏钢等。 *bc17.我厂3#铸机、4#铸机结晶器振动时，振幅分别是±3.5mm， mm。*cb18．目前我厂3#、4#铸机使用的中间包工作包衬主要材质为质涂抹料。 *cb19. 铸坯的内部缺陷主要是中间裂纹，三角区裂纹，，中心线裂纹，中心和疏松、夹杂。 *ba20.连铸坯的矫直方式有固态全凝固矫直和_______ 矫直。 *cc21.拉矫机的作用是拉坯、矫直和________.
饲料级氧化镁用途() 在奶牛粮中每日加入50-90克氧化镁或按精料量的0.5％添加，不但可补充日粮中镁的不足防止镁缺乏症的发生，而且是一种优良的瘤胃缓冲剂，调节瘤胃发酵，并能增加乳腺对乳汁合成前体物的吸收，提高产奶量和乳脂率。据国外有关报道，在奶牛精料补充料中添加0.5%的氧化镁，平均可提高产奶量1.6公斤，提高乳脂率0.145个百分点，并有助于提高采食量。? 奶牛日粮中添加氧化镁可预防热应激，镁离子可以和钠离子、钾离子共同作用，保持细胞内外渗透压的平衡，缓解奶牛对热应激的反应，从而提高夏季奶牛的采食量，维持产奶量不下降。此外建议在热应激的情况下，应当提高日粮中氧化镁的用量以弥补体内的镁损失，从而保证和维持正常的奶产量。奶牛和肉牛都有很好的平衡机理来处理过量的镁离子，因此适当的增加氧化镁的用量不会对牛造成 不良影响。? 奶牛镁缺乏症的表现为：首先奶牛的食欲下降、行动迟缓、嗜睡、随着病情的加重，奶牛变得步态僵硬，走步摇晃，而且，奶牛变得紧张和易怒，肌肉明显颤抖，继续下去，奶牛完全瘫痪和痉挛。如果不及时治疗，会造成死亡。此外镁的缺乏 会降低营养物质的消化率并导致奶牛的产奶量下降。? 在像牛和羊这些反刍类动物放牧时，一定要保证它们食物中含有足够镁元素，以防止它们由于缺乏镁元素而导致发生抽搐。通常这种抽搐由于牛或羊在寒冷天气吃了缺乏镁元素牧草而导致。在牧畜饲料中增加镁元素最常用方法有两种：一将 镁粉同糖浆混合后加入到饲料中；另一种将轻烧镁粉直加入到购买来饲料中。?缺镁症在肉牛及羊中的发生比奶牛更为普遍，这是因为奶牛日粮中精料的量比较多而肉牛及羊日粮中精料相对较少的缘故。? 氧化镁在反刍动物日粮中的添加量为0.5％-1.0％。? 家禽? 新生雏鸡在饲喂完全缺乏镁的日粮时只能存活几天时间。饲喂低镁日粮时，雏鸡
氧气转炉“留渣+双渣”炼钢工艺技术研究 王新华1，朱国森2，李海波2，吕延春2 (1.北京科技大学冶金与生态工程学院，北京100083；2.首钢技术研究院，北京100043) 摘要：首钢迁钢公司和首秦公司大规模采用了“留渣+双渣”转炉炼钢新工艺，大幅度减少了炼钢渣量和石灰、白云石消耗。文章介绍了其中所开发的3项重要技术：①脱磷阶段采用低碱度(w(CaO)/w(SiO2)∶1.3～1.5)和低MgO质量分数(≤7.5%)渣系，形成流动性良好和适度泡沫化炉渣，解决了脱磷阶段结束难以快速足量倒渣和渣中金属铁质量分数高这两大问题；②针对脱磷阶段底吹搅拌弱问题，采用了低枪位和高供氧强度吹炼方法，利用顶吹氧气流加强金属熔池搅拌，获得了良好脱磷效果；③通过加快生产速度，特别是对“炼钢-精炼-连铸”生产合理组织调配，在转炉冶炼时间增加大约4min情况下，钢产量并没有减少。 关键词：转炉炼钢；少渣；石灰消耗；脱磷；炉渣 中国钢铁工业近20年来发展迅速，对国民经济快速增长发挥了重要作用，但在节省资源、能源和减少炉渣等固体废弃物排放等方面，目前面临着巨大的压力和挑战。以占中国产钢量90%以上氧气转炉炼钢为例，每年生产约6.2亿t粗钢，要产生6000万t以上炉渣，消耗3100万t以上石灰和700万t以上轻烧白云石，而用于生产炼钢石灰和轻烧白云石的石灰石与生白云石矿产均为重要的不可再生资源。 2001年Ogawa等[1]报道了新日铁开发的MURC转炉炼钢新工艺及其在8t转炉的试验情况，该工艺将转炉冶炼分为2个阶段，在第1阶段主要进行脱硅、脱磷，结束后倒出部分炉渣，然后进行第2阶段吹炼，吹炼结束后出钢但将炉渣保持在炉内，下一炉在炉内留渣情况下装入废钢、铁水，然后进行第1和第2阶段吹炼，并以此循环往复。近年来，新日铁陆续报道了MUCR工艺相关情况[2-10]，新日铁公司的大分、八幡、室兰、君津等钢厂采用了该工艺，产钢占新日铁总产钢量55%左右，转炉炼钢石灰消耗减少40%以上，但对其中许多关键技术，如液态渣固化、脱磷阶段炉渣碱度、供氧参数、脱磷工艺、倒渣控制等基本没有报道。 20世纪50～70年代，中国一些转炉钢厂在铁水硅、磷质量分数高时，为了降低石灰消耗，减少吹炼过程喷溅，改善脱磷效果，曾采用过出钢后留渣或“留渣+双渣”炼钢工艺。后来，随着高炉生产水平提高(铁水硅质量分数降低)，高磷铁矿石用量减少(铁水磷质量分数降低)，以及顾忌留渣造成铁水喷溅安全隐患，留渣或“留渣+双渣”炼钢工艺没有在更大规模推广采用。 近年来中国国内钢厂开始试验采用“留渣+双渣”转炉炼钢工艺，其中首钢在其迁钢公司5座210t复吹转炉和首秦公司3座100t复吹转炉大规模采用了该工艺方法，取得了炼钢石灰消耗减少47%以上，轻烧白云石消耗减少55%以上，渣量降低30%以上的效果。 1 首钢采用“留渣+双渣”炼钢工艺情况 首钢迁钢公司第一和第二炼钢分厂共拥有5座210t顶底复吹转炉，氧枪采用5孔喷头，马赫数为2.0，供氧强度在3.3～3.4m3/(min·t)范围，年产钢810万t，主要产品包括汽车、家电用冷轧钢板、电工钢板、管线钢板、容器板、造船板等。首秦公司拥有3座100t顶底复吹转炉，氧枪采用4孔喷头，马赫数为2.0，供氧强度在3.6～3.8m3/(min·t)范围，年产钢260万t，主要生产优质中厚板(管线、造船、桥梁、高层建筑、海洋平台用钢板等)。如图1所示，迁钢公司和首秦公司采用的氧气转炉“留渣+双渣”炼钢工艺主要包括以下环节： ①转炉冶炼结束出钢后将炉渣留在炉内；②采用溅渣护炉将部分炉渣溅至炉衬表面加以固化，再补加一定量石灰、白云石对炉底液态渣进行固化；③对炉渣固化加以确认，然后装入废钢、铁水；④进行第1阶段吹炼(脱磷阶段)，结束后倒出炉内60%左右炉渣；⑤进行第2阶段(脱碳阶段)吹炼，结束后出钢，但将炉渣留在炉内，进入下炉次冶炼并以此循环往复。
转炉溅渣护炉技术的应用方法 1.溅渣护炉的基本原理,是在转炉出完钢后加入调渣剂,使其中的Mg与炉渣产生化学反应,生成一系列高熔点物质,被通过氧枪系统喷出的高压氮气喷溅到炉衬的大部分区域或指定区域,粘附于炉衬内壁逐渐冷凝成固态的坚固保护渣层,并成为可消耗的耐材层。转炉冶炼时,保护层可减轻高温气流及炉渣对炉衬的化学侵蚀和机械冲刷,以维护炉衬、提高炉龄并降低耐材包括喷补料等消耗。氧气顶吹转炉溅渣护炉是在转炉出钢后将炉体保持直立位置,利用顶吹氧枪向炉内喷射高压氮气(1. 0MPa) ,将炉渣喷溅在炉衬上。渣粒是以很大冲击力粘附到炉衬上,与炉壁结合的相当牢固,可以有效地阻止炉渣对炉衬的侵蚀。复吹转炉溅渣护炉是将顶吹和底吹均切换成氮气,从上、下不同方向吹向转炉内炉渣,将炉渣溅起粘结在炉衬上以实现保护炉衬的目的。溅渣护炉充分利用了转炉终渣并采用氮气作为喷吹动力,在转炉技术上是一个大的进步,它比干法喷补、火焰喷补、人工砌砖等方法更合理,其既能抑制炉衬砖表面的氧化脱碳,又能减轻高温渣对炉砖的侵蚀冲刷,从而保护炉衬砖,降低耐火材料蚀损速度,减少喷补材料消耗,减轻工人劳动强度,提高炉衬使用寿命,提高转炉作业率,减少操作费用,而且不需大量投资,较好地解决了炼钢生产中生产率与生产成本的矛盾。因此,转炉溅渣护炉技术与复吹炼钢技术被并列 为转炉炼钢的2项重大新技术。
2 溅渣护炉主要工艺因素2. 1 合理选择炉渣并进行终渣控制炉渣选择着重是选择合理的渣相熔点。影响炉渣熔点的物质主要有FeO、MgO和炉渣碱度。渣相熔点高可提高溅渣层在炉衬的停留时间,提高溅渣效果,减少溅渣频率,实现多炉一溅目标。由于FeO易与CaO和MnO等形成低熔点物质,并由MgO和FeO的二元系相图可以看出,提高MgO的含量可减少FeO相应产生的低熔点物质数量,有利于炉渣熔点的提高。从溅渣护炉的角度分析,希望碱度高一点,这样转炉终渣C2 S 及C 3 S之和可以达到70%～75%。这种化合物都是高熔点物质,对于提高溅渣层的耐火度有利。但是,碱度过高,冶炼过程不易控制,反而影响脱磷和脱硫效果,且造成原材料浪费,还容易造成炉底上涨。实践证明,终渣碱度控制在2. 8～3. 2为好。由于溅渣层对转炉初渣具有很强的抗侵蚀能力,而对转炉终渣的高温侵蚀的抵抗能力很差,转炉终渣对溅渣层的侵蚀机理主要表现为高温熔化,因此合理控制转炉终渣,尽可能提高终渣的熔化温度是溅渣护炉的关键环节。合理控制终渣应着重从终渣的MgO 含量和FeO含量着手。2. 1. 1 终渣MgO含量的控制在一定条件下提高终渣MgO含量,可进一步提高炉渣的熔化温度,这种高熔点炉渣在冶炼初期产生的溅渣层减轻了渣对炉衬的机械冲刷,并与渣中SiO2 、FeO反应,避免了渣对炉衬的化学侵蚀;在冶炼中期,溅渣层中的MgO与炉渣中的FeO生成高熔点物质,在下一次溅渣操作中成为溅渣层的主要组成部分;同时由于溅渣层被反复利用,减少了炼钢中造渣剂的使用,降低了生产和操作成本。因此,终渣MgO 含量应在保证出钢温度前提下超过饱和值,但含量也不宜过高,以免
天津市高等教育自学考试课程考试大纲 课程名称：连铸设备与工艺课程代码：3448、4244 第一部分课程性质与目标 －、课程的性质与特点 连铸设备与工艺是高等教育自学考试冶金技术（专）专业所开设的一门专业课。其中包括连铸设备、凝固原理、连铸操作和质量检验几部分内容。 连续铸钢是现代钢铁企业的重要铸钢生产方法，因此课程注重实践性、应用性。 二、课程目标与基本要求 设置本课程的目的是使考生通过学习连铸设备与设备的操作，掌握钢液凝固的基本理论及连铸岗位的操作要求，为考生从事连续铸钢工作打下理论基础。 通过本课程学习要求考生： 1、了解连铸过程中使用设备的基本参数、具体构造、工作的理论依据、工艺性能及简单操作方法； 2、掌握金属结晶的基本条件、结晶的过程及凝固（冷却）过程的力学变化影响，掌握连铸坯凝固的过程及控制； 3、熟悉连铸过程各个岗位的操作规程及注意事项； 4、掌握铸坯质量的各种质量缺陷，形成原因及预防手段； 5、了解合金钢连铸及其它连铸新技术的发展现状。 三、与本专业其他课程的关系 学习本课程的考生必须先掌握物理化学、金属学、工程材料的相关理论。同时由于本课程实践性强的特点，希望考生能利用各种实习实践机会，深入生产一线，最大限度的把理论学习与实践结合起来，提高学习质量。 第二部分考核内容与考核目标 绪论 一、学习目的与要求 通过本章学习，学生应了解铸钢的发展历史，连铸使用的主要设备，掌握连铸与模铸的区别。 二、考核知识点与考核目标 （一）铸钢概论（一般） 识记：铸钢的任务、分类、模铸、连铸的概念；铸机的主要设备、铸机分类及分类方法 理解：连铸与模铸相比的优越性 第一章连铸设备与操作 一、学习目的与要求 通过本章的学习，学生应掌握连铸使用的主要设备，结构、使用前准备、操作规程、注意事项及更换的相关操作。应达到掌握连铸设备使用方法及公用。 二、考核知识点与考核目标
中国氧化镁行业现状浅析 我国是世界上生产镁化合物的主要国家之一,但目前国内镁化合物的生产仍处于粗制初级产品阶段,远远不能满足国民经济发展的需要。氧化镁在众多的无机盐产品中占有相当重要的地位。作为镁的系列产品中的主要品种之一，因其性能好，用途广泛等诸多特点，属于基本无机盐产品。工业氧化镁，在我国已有数十年生产历史，产品的生产工艺已基本成熟可靠。由于近几年来工业氧化镁用途不断开发，其应用领域不断扩大，使得工业氧化镁的需求不断上升，刺激我国氧化镁的生产快速发展，生产厂家及生产规模也在逐渐扩大。我国有世界储量第一的菱镁矿，水镁石和蛇纹石及优质白云石，另外还有盐田、苦卤，使得生产工业氧化镁有着得天独厚的条件，传统的工业氧化镁生产方法甚多，因所利用资源不同，生产工艺与方法也各有不同。 我国是镁生产大国，但不是强国。在我国经济建设需求的镁化合物产品多达几百种，其中需要量最大，品种最多的是氧化镁系列产品：冶金、耐火材料及建材行业需要大量的轻烧粉、重烧粉、电熔氧化镁；橡胶、陶瓷等行业需要工业氧化镁，以上属于大宗传统产品；氯丁橡胶、氟橡胶及胶黏剂和密封材料需要各种活性氧化镁，电加热器需要的电工级氧化镁，炼制钢板需要的硅钢级氧化镁，电子工业、国防工业和航空工业需要高纯氧化镁，制药需要的医药级氧化镁，分析上需要试剂级氧化镁，特殊行业如薄膜材料、复合导电材料、耐高温催化剂等需要专用氧化镁，如氧化镁晶须、过氧化镁、纳米级氧化镁等。中国是镁化合物生产大国，每年均有大量出口，但仍需进口镁化合物。 目前世界上生产氧化镁的原料主要分为两种：第一种为不发达国家多用具有高污染的白云石、菱镁矿等固体矿物原料生产93-95%的氧化镁；另一种为西方先进国家多用的海水、卤水制取的96-99%以上的高纯氧化镁由于长期以来，我国的氧化镁生产主要采用菱镁矿、白云石等固体矿为原料，生产的氧化镁质量较低，近年来虽然引进国外先进设备有所提高，但仍以纯度低于96%为主，难以达到高纯要求。目前，中国生产轻质氧化镁企业生产能力，绝大部分在300-500吨级，达到千吨级企业寥寥无几。国外特别是美国、西欧普通可性煅烧氧化企业单台设备能力均在万吨级以上。项目单机生产规模为5000吨，规模较大。虽然近年来精细氧化镁产品的科研成果不断，但品种、数量上仍不能满足市场的需求，更谈不上外销了，由于精细氧化镁产品少，也严重影响了镁盐企业的经济效益。目前，国内高纯氧化镁系列品的工业生产还处在开发研究中，镁系产品的功能化、专用化、精细化已成为世界各国研发生产的重点。
转炉留渣操作技术 1 前言 氧气顶吹转炉留渣操作在20世纪80年代初期就已经提出，由于没有掌握留渣后操作安全规律，在兑铁时时常出现大喷，因此，留渣操作一直没有得到推广应用，但氧气顶吹转炉留渣操作可以大大降低钢铁料消耗、节约石灰，在转炉吹炼初期可以快速成渣，而且是高碱度氧化渣，有利于提高生产率，我们知道，钢铁料消耗占转炉生产成本80％左右的水平，因此，留渣操作具有显著的经济效益，特别是对于我们某厂公司，铁水资源不足的钢厂效益更是立竿见影，所以，只要从理论上找出留渣后兑铁发生大喷的根本原因，从操作上找出切实可行的规避措施，留渣操作从可持续发展和循环经济的层面上是大有可为的。2转炉留渣操作的可行性 某厂二炼钢铁水成分如下： 铁水平均温度1250～1300℃冶炼终渣成分为：CaO：52％、MgO：8％、Si02：10％、FeO：18％。 兑铁时发生喷溅的主要原因是在兑铁瞬间，铁水中的碳和钢渣中的FeO发生激烈的C-O反应，生成的CO气体急剧膨胀，把铁水和钢渣带出炉口，因此，只有解决兑铁时的C-O激烈反应，才能避免大的喷溅。 3留渣操作的特点 由于炼钢生产节奏快，一炉钢在冶炼过程中，其吹炼时间只有十几分钟，也就是说要在十几分钟的吹氧时间内形成具有一定碱度、良好流动性、合适且
TFe和MgO含量正常泡沫化的炉渣，以保证冶炼成分和温度同时双命中的钢水，并减少对炉衬的侵蚀，留渣操作贯穿于炼钢整个冶炼周期，主要是靠所留炉渣的物理热和炉渣化学性能，使其具有迅速参与反应、并促进前期炉渣的快速形成、提高去除P、S的效率、节省石灰用量。 3.1有利于去磷 在氧气顶吹转炉中，磷的氧化是在炉渣-金属界面中进行的，其反应式为： 生成的磷酸铁在高温下极其不稳定，它可以重新分解生成P2O5，而P2O5是不稳定的化合物，因此，仅靠生成P2O5。不能去除磷，但P2O5是酸性化合物，若用碱性化合物与其结合生成稳定的化合物可以去除。研究认为，在碱性渣中P2O5与CaO形成稳定的(CaO)x P2O5型的化合物，其中x为3或4，因此，操作中需加入石灰，使其生成稳定的化合物3CaO· P2O5。或4CaO·P2O5存在于渣中，才能有效去磷，其反应为： 从式中可以看出脱磷的条件，(1)提高CaO含量即提高炉渣碱度，(2)提高炉渣氧化性，即FeO含量，(3)降低熔池温度。 以上分析可以说明，留渣操作对脱磷是有利的，因为(1)冶炼初期熔池温度比较低，碱度一般在1.8～2.2之间，且渣中含有一定的FeO，满足脱磷的热力学条件，(2)留渣操作可以使初期成渣速度更快、流动性好，满足脱磷的动力学条件。 3.2提高钢水收得率 一般转炉终渣FeO含量在15％左右，渣中游离的铁渣按8％计算，每炉留渣
溅渣护炉工艺 一、冶炼过程炉渣的调整 二、终点渣成分控制 三、调渣剂的选择 四、留渣量的确定 五、调渣工艺 六、溅渣工艺参数的确定 七、溅渣操作程序 八、溅渣时间与溅渣频率 九、溅渣效果与炉况监测 十、氧枪（溅渣）的设计与维护 十一、炉底上涨的解决 十二、炉口结渣的清理 十三、溅渣与喷补的配合 十四、溅渣设备 十五、设备隐患与安全维护
一冶炼过程炉渣的调整 目的是在采用溅渣护炉技术后，减少炉渣对炉衬的化学侵蚀，在不影响脱磷、脱硫的前提下，合理控制终渣MgO 含量，使终渣适合于溅渣护炉的要求。 二终点渣成分控制 影响终耐火度的主要因素是MgO、TFe和碱度（CaO/SiO2）。碱度和氧化铁含量由原料和钢种决定，其中氧化铁在10%－30%范围波动，为使溅渣层有足够的耐火度成分，主要措施是调整（MgO）含量。 终渣MgO含量 三调渣剂的选择 带用调渣剂有：轻烧白云石、生白云石、轻烧菱镁球、冶金镁砂、菱镁矿渣和含MgO较高白石灰。 调渣剂的作用主要是提高(MgO)含量，因此，调渣剂中MgO、SiO2含量是重要物性参数。
在具体选择何种调渣剂的时候要综合考虑价格和热耗的问题。 生白云石粒度应为5－15mm，轻烧镁球和轻烧白云石稍大些，但不应大于25mm。 四留渣量的确定 溅渣层厚度取20mm，炉渣密度按305t/m3计，经计算为4.5吨，作为开始溅炉时的参考，经一段时间摸索，应据济钢具体情况，确定合理渣量。 五调整工艺 调整工艺指炼钢结束后，通过观察炉渣状况，判定炉况是否适宜溅渣。如炉渣过稠发干，应加入少量化渣剂稀释；反之加少量稠渣剂，使其适宜溅渣操作。 采用出钢后调渣工艺： 即在出钢后，据炉渣状况适当加入调渣剂，使其适当进行溅渣操作。该工艺适合于中小型转炉，出钢温度偏高，炉渣过热度较高的现状；同时原料条件不稳定，往往造成后吹，多次倒炉使(FeO)升高，渣稀且(MgO)达不到饱和值，故需在出钢后加入调渣剂进行调整。 调整操作程序： 1、吹炼终点，控制炉渣中的MgO含量达8%－10%。
轻烧氧化镁球 在溅渣护炉中的作用 广益矿产集团 总经理张广贺 发表于2010年8月第8期《冶金炉料》

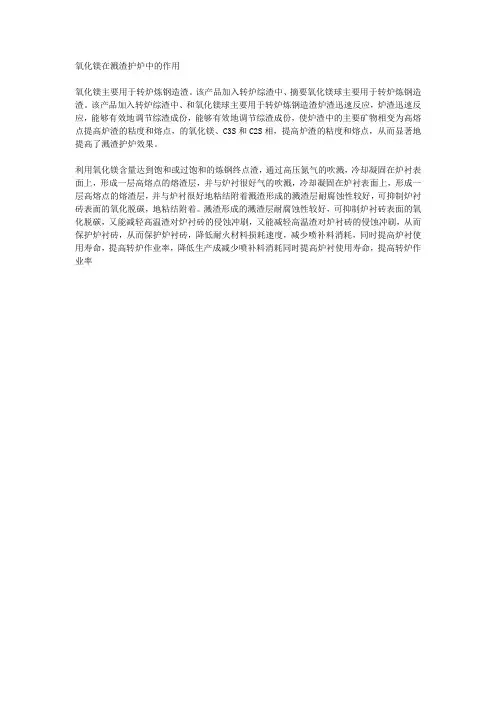

轻烧氧化镁球在溅渣护炉中的作用摘要:轻烧氧化镁球主要用于转炉炼钢造渣。该产品加入转炉综渣中、和炉渣迅速反应，能够有效地调节综渣成份，使炉渣中的主要矿物相变为高熔点的MgO、C3S和C2S相，提高炉渣的粘度和熔点，从而显著地提高了溅渣护炉效果。 关键词:轻烧氧化镁球; 转炉炼钢; 溅渣护炉 炉龄是转炉炼钢一项综合性技术指标。提高炉龄不仅可以降低耐火材料消耗，而且有利于均衡组织生产，促进生产的良性循环。所以，大幅度提高转炉炉龄是钢铁企业始终追求的目标。转炉炉衬工作在高温、高氧化性条件下，通常以0.2—0.8mm/炉的速度被侵蚀。溅渣护炉是近年来开发一项提高炉龄的新技术。该技术是利用MgO含量达到饱和或过饱和的炼钢终点渣，通过高压氮气的吹溅，冷却凝固在炉衬表面上，形成一层高熔点的熔渣层，并与炉衬很好地粘结附着。溅渣形成的溅渣层耐腐蚀性较好，可抑制炉衬砖表面的氧化脱碳，又能减轻高温渣对炉衬砖的侵蚀冲刷，从而保护炉衬砖，降低耐火材料损耗速度，减少喷补料消耗，同时提高炉衬使用寿命，提高转炉作业率，降低生产成本。 轻烧氧化镁球系选用高活性氧化镁为主要原料，加入适量的添加剂，经混和、压球机或成球盘制球、干燥而成。 轻烧氧化镁球主要用于转炉炼钢造渣。该产品加入转炉综渣中、和炉渣迅速反应，能够有效地调节综渣成份，使炉渣中的主要矿物相变为高熔点的MgO、C3S和C2S相，提高炉渣的粘度和熔点，从而显著地提高了溅渣护炉效果。因此，轻烧氧化镁球是转炉溅渣护炉的护渣成分调节剂。 随着冶金工业的快速发展，平炉炼钢以被淘汰，大步向大型转炉过渡。而
第5期2002年9月 湖 南 冶 金HU N AN M ET AL L U RG Y N o.5Sept.2002 收稿日期: 2002—03—10 转炉溅渣护炉技术的工艺参数优化 高泽平 (湖南冶金职业技术学院,湖南 株洲 412000) 摘 要:着重对溅渣护炉技术的工艺参数优化过程进行了探讨。确立了溅渣调渣原则,对转炉留渣量、 出钢温度、氮气压力和流量、溅渣枪位与时间、溅渣率等工艺参数的控制进行了分析。指出了湘钢条件下的溅渣工艺参数的适宜范围。 关键词:转炉;溅渣护炉;工艺参数;优化 中图分类号:T F702+ .9 文献标识码:A 文章编号:1005—6084(2002)05—0031—04 PARAMETERS OPTIMIZATION OF CONVERTER SLAG SPLASHING G AO Ze ping (Hunan Metallurgy College of Professional Technology ,Zhuzhou 412000,Hunan )ABSTRACT : The optimisatio n o f some techno logical pa ram eters of the co nv er ter slag splashing w as discussed in this papers.Th e principle of adjustment of spla sh slag com po-sitio n was established by this discussio n .The controlling of splash slag quantity ,the tap-ping temperature,the nitrog en pressure a nd flux,the lance height in splashing slag ,and the rate o f splashing slag w ere analy zed too in this.The rang e of technological param e-ters of slag splashing a t the Xia ng tan Iro n a nd Steel Group Co .was described .KEY W ORDS :co nver ter ;slag splashing patching ;technological parameter ;optimizatio n 1 前 言 转炉溅渣护炉技术是近年来提高转炉炉龄的一项新技术。我国于1996年开始研究开发适合中国国情的溅渣护炉工艺。湘钢采用该技术后,转炉炉龄由原来的2000多炉提高到现在的平均炉龄过万炉,并在2001年成功突破了15000炉大关,转炉作业率上升到91%,年钢产量达200万t 。溅渣护炉的综合经济效益可达8.5元/t ,年创效益1700万元,达到国内先进水平。 溅渣护炉就是用喷枪将高压氮气喷出,使渣从喷射撞击区的孔穴外侧喷溅并粘附到转炉炉衬 上形成渣层,对下一炉冶炼起到保护炉衬的作用。因此,转炉终渣不仅满足冶炼过程的要求,而且 还应符合溅渣护炉的条件,即炉渣易于喷溅到炉衬上;溅到炉衬上的炉渣能很好地与之结合;所溅炉渣具有一定的抗高温侵蚀与耐火能力。这三个条件除与炉渣的成分有关外,溅渣动力学条件也极为重要。本文结合湘钢正常吹炼条件及溅渣工艺,对溅渣护炉技术参数的优化作进一步的研究。 2 溅渣护炉技术应用条件 湘钢转炉炼钢厂主体设备有80t 氧气顶吹
收稿日期:2006212207; 修订日期:2007205230 作者简介:李小明(19742 ),陕西洛川人,讲师.研究方向:冶金相关技术. ?今日铸造 Today ’s Foundry ? 转炉溅渣护炉技术的发展及现状 李小明,王冠甫,杨 军 (西安建筑科技大学冶金工程学院,陕西西安710055) 摘要:溅渣护炉充分利用了转炉终渣并采用氮气作为喷吹动力,是转炉技术一个大的进步。采用溅渣护炉不仅可减少炉衬蚀损、提高炉龄,而且可减轻工人劳动强度和操作费用,提高生产率。合理控制终渣成分、留渣量、出钢温度和枪位是取得良好的溅渣护炉效果的关键技术和必备条件。我国转炉因具有容量小、数量多、生产负荷大、半钢冶炼转炉原料条件差、热源不足、复吹转炉底吹元件寿命低等特点,使得我国溅渣护炉技术朝多元化方向发展,适宜于各种炉型和原料条件以及工艺特点的溅渣护炉技术蓬勃发展,尤其在复吹溅渣护炉技术方面,已达到先进水平。但转炉经济炉龄还不确定,氮气源还不足,调渣剂的成分还不能动态调整,溅渣时间和枪位还不能自动控制,今后应积极探索终渣动态调整以及溅渣自动控制等技术。关键词:转炉;炉龄;溅渣护炉;应用 中图分类号:TF713 文献标识码:A 文章编号:100028365(2007)0821140204 Pr o gr e s s a n d S t a t us of BO F Pr ot e c ti o n Te c h n ol o g y b y Sla g Sp la s hi n g L I Xiao 2ming ,WANG G uan 2f u ,YANG Jun (School of Metallurgical E ngineering ,Xi ’an U niversity of Architecture and T echnology ,Xi ’an 710055,China) Abs t rac t :I t is a big progre ss for the converter using the finishing slag to prevent the furnace and the nitrogen as the splashing power.Slag splashing technology can not only reduce the furnace lining ero sion ,prolong the furnace life ,but also decrease the manual intensity and the operating co st ,thus enhance s the productivity.The key technology and e ssential conditions to obtain good splashe s effect are to control the ingredients and quantitie s of finishing slag ,the tapping temperature and the gun po sition reasonably.As the dome stic converter has low capacity ,big production load ,the bad raw materials for the semi 2steel converter ,the insu fficient heat source and low life of bottom blowing component of combined blown converter ,the slag splashing technology is developing towards the multiple direction ,so that the slag splashing technology can be suitable for various converter ,raw materials and operational characteristics.The combined blown converter has reached the advance standards.H owever the economical furnace life of converter is indefinite ,the nitrogen source for slag splashing is also insu fficient ,the ingredient of slag modifier cannot be adjusted dynamically ,the splashing time and the gun po sition cannot be controlled automatically ,so the finishing slag dynamic adjusting and automatic control technologie s should be developed in the future. Ke y w ords :BOF ;Company life ;Slag splashing ;Application 炉龄是转炉炼钢的一项综合技术经济指标。高温、高氧化性的炉渣对炉衬的机械冲刷和化学侵蚀是造成炉衬蚀损的主要原因。为了提高炉龄,炼钢工作者相继对炉衬砖材质、砌筑方法、补炉技术、溅渣技术等进行了研究和开发。1983年普莱克斯公司获得了溅渣专利[1,2],但直到20世纪90年代以后,溅渣护炉技术才随着耐火材料质量的改进而蓬勃发展起来。 本文从溅渣护炉的基本原理出发,讨论影响溅渣 护炉效果的几个主要因素,并结合我国转炉的特点,分析我国在小型转炉、半钢冶炼转炉以及复吹转炉溅渣护炉方面取得的技术进步,同时分析我国溅渣护炉存在的问题及今后的发展方向。1 溅渣护炉原理及优势 溅渣护炉的基本原理,是在转炉出完钢后加入调渣剂,使其中的MgO 与炉渣产生化学反应,生成一系列高熔点物质,被通过氧枪系统喷出的高压氮气喷溅到炉衬的大部分区域或指定区域,粘附于炉衬内壁逐渐冷凝成固态的坚固保护渣层,并成为可消耗的耐材
基础知识：钢厂连铸工技能800问 1、( )次冷却是指坯壳出结晶器后受到的冷却。 A.一 B.二 C.三 D.四答案：（B） 2、( )对提高铸坯质量的作用有：细化结晶组织，消除中心偏析，防止皮下气泡、皮下夹杂以达到改善铸坯内部和表面质量的目的。 A.电磁搅拌 B.电磁制动 C.电磁冶金 D.以上都不是答案：（A） 3、( )会影响出苗时间的长短。 A.冶金长度 B.钢水温度 C.液相深度 D.拉坯速度答案：（B） 4、( )年我国粗钢产量突破亿吨，跃居世界第一位。 A.1993 B.1996 C.2000 D.2002 答案：（B） 5、( )是炼钢生产工艺水平和效益的重要标志，反应了企业连铸生产状况。 A.金属收得率 B.连铸比 C.连铸坯成材率 D.铸坯产量答案：（B） 6、( )是我国西北地区最大的碳钢和不锈钢生产基地。 A.包钢 B.新疆八一钢铁厂 C.酒钢 D.陕钢答案：（C） 7、( )是指坯壳出结晶器后受到的冷却。 A.二次冷却 B.一次冷却 C.三次冷却答案：（A） 8、( )主要在结晶器内形成和产生。 A.铸坯内部缺陷 B.铸坯表面缺陷 C.鼓肚和菱变 D.偏析和裂纹答案：（B） 9、《安全生产法》规定，生产经营单位必须为从业人员提供符合标准的( )，并监督、教育从业人员按照规则佩带、使用。 A.劳动防护用品 B.口罩 C.手套 D.劳保鞋答案：（A） 10、《安全生产法》规定，生产经营单位应当在具有较大危险因素的生产经营场所和有关设施、设备上，设置明显的( )。 A.安全宣传标语 B.安全宣教挂图 C.安全警示标志 D.安全宣教模型答案：（C） 11、《安全生产法》规定的安全生产管理方针是( )。 A.安全第一，预防为主 B.安全为了生产，生产必须安全 C.安全生产人人有责 D.安全生产，常抓不懈答案：（A） 12、《突发事件应对法》规定，按照突发事件发生的紧急程度、发展势态和可能造成的危害程度，事故预警分为四级预警，其中最高级别为( )预警。 A.红色 B.黄色 C.蓝色 D.白色答案：（A） 13、《中华人民共和国安全生产法》自( )起施行。 A.37500 B.37530 C.37438 D.37561 答案：（D） 14、12065L喷嘴表示( )型喷嘴。 A.圆锥型 B.扁平型 C.康卡斯答案：（A） 15、1600℃下，下列氧化物最稳定的是( )。 A.SiO2 B.P2O5 C.MnO D.FeO 答案：（A） 16、1856年，( )人发明了酸性空气底吹转炉炼钢法。 A.法国 B.德国 C.英国 D.瑞典答案：（C） 17、CaC2与镁粉着火时，应采用( )等灭火。 A.泡沫灭火器 B.水 C.石棉毡 D.棉布答案：（C） 18、CaF2在保护渣中的作用主要是( )。 A.调节碱度 B.降低熔点 C.调节熔化速度 D.都不是答案：（B） 19、IF钢中[C]＝( )。
氧化镁的用途及分类 氧化镁是冶炼金属镁的一种原料，其形状为白色细微粉末，无气味。氧化镁粉可分为轻质氧化镁与重质氧化镁两种，轻质体积，为白色无定形粉末，无臭无味无毒，密度 3．58g/cm3。难溶于纯水及有机溶剂，在水中溶解度因二氧化碳的存在而增大。能溶于酸、铵盐溶液，经高温灼烧转化为结晶体。遇空气中的二氧化碳生成碳酸镁复盐，重质体积紧密，为白色或米黄色粉末。与水易化合，露置空气中易吸收水分和二氧化碳。与氯化镁溶液混合易胶凝硬化。 工业级轻烧氧化镁主要用于菱镁制品的生产。轻烧氧化镁与氯化镁水溶液以一定比例配合，可胶凝硬化成具有一定物理力学性能的硬化体，称之为菱镁水泥。菱镁水泥作为一种新型水泥，具有轻质高强、防火隔热、节能环保等优势，可广泛应用于建材、市政、农业、机械等领域。随着产业化升级及高新技术功能材料市场的需求和发展，又研发生产出了一系列高新精细氧化镁产品，主要用于高级润滑油、高级鞣革提碱级、食品级、医药、硅钢级、高级电磁级、高纯氧化镁等近十个品种组成。 高级润滑油级氧化镁主要用于高级润滑油加工中的清洁剂、抑钒剂、脱硫剂，大大提高润滑膜致密性和流变性，降低灰分。脱铅除汞减少润滑油或燃油废弃物对环境的污染，经表面处理的氧化镁亦可做为炼油工艺中的络合剂、螯合剂、载体，更有利于产品分馏提高产品的质量。尤其在重油燃烧时加入Mg0能消除重油中钒酸对炉膛的损伤。 食品级氧化镁用于食品添加剂、色泽稳定剂、pH值调节剂作为保健品、食品的镁元素的补充剂。用做砂糖精制时的脱色剂冰淇淋粉PH调节剂等。作为抗结块剂和抗酸剂用于小麦粉、奶粉巧克力、可可粉、葡萄粉、糖粉等领域，也可用于制造陶瓷、搪瓷、玻璃、染料等领域。 医用级氧化镁可在生物制药领域作为抗酸剂、吸附剂、脱硫剂、脱铅剂、络合助滤剂、PH调节剂医药上用作抗酸剂与轻泻剂，抑制和缓解胃酸过多，治疗胃溃疡和十二指肠溃疡病。中和胃酸作用强且缓慢持久，不产生二氧化碳。 硅钢级氧化镁具有良好的导磁性（即具有较大的正磁化率）和优秀的绝缘性能（即电导率能低到10-14us/cm致密态）。可使硅钢片表面形成良好的绝缘层和导磁介质，以抑制和克服变压器中硅钢铁芯的涡流和集肤效应损失（简称铁损）。提高硅钢片的绝缘性能，用作高温退火隔离剂。亦可用作陶瓷材料、电子材料、化工原料及粘结剂、添加剂等在硅钢中应用于脱磷剂、脱硫剂、绝缘涂层生成剂。 高级电磁级氧化镁用于无线高频顺磁导磁材料，磁棒天线，调频元件的磁芯等。代替铁氧体。可用于复合超导磁材料的制作，亦应用于电子磁性行业。作“软磁材料”。也是工业搪瓷和陶瓷的理想原料。 高纯氧化镁在高温下具有优良的耐碱性和电绝缘性，热膨胀系数和导热率高具有良好的光透过性，广泛用作高温耐热材料。在陶瓷领域用作透光性陶瓷坩埚、基板等的原料在电气材料、电气领域用于磁性装置填料、绝缘材料填料及各种载体。用作陶瓷基板比氧化铝导热率高2倍多，电解质的损失仅为氧化铝的1/10。亦可作高纯电熔镁砂的原料，在化学上可作为“分析纯”氧化镁。
炼钢厂氧气转炉安全管理措施 1、设备与相关设施 1.1 150t以下的转炉，最大出钢量应不超过公称容量的120％；200t以上的转炉，按定量法操作。 1.2转炉的炉容比应合理。 1.3转炉氧枪与副枪升降装置，应配备钢绳张力测定、钢绳断裂防坠、事故驱动等安全装置；各枪位停靠点，应与转炉倾动、氧气开闭、冷却水流量和温度等联锁；当氧气压力小于规定值、冷却水流量低于规定值、出水温度超过规定值、进出水流量差大于规定值时，氧枪应自动升起，停止吹氧。转炉氧枪供水，应设置电动或气动快速切断阀。 1.4氧气阀门站至氧枪软管接头的氧气管，应采用不锈钢管，并应在软管接头前设置长1.5m以上的钢管。氧气软管应采用不锈钢体，氧枪软管接头应有防脱落装置。 1.5转炉宜采用铸铁盘管水冷炉口；若采用钢板焊接水箱形式的水冷炉口，应加强经常性检查，以防止焊缝漏水酿成爆炸事故。 1.6转炉传动机构应有足够的强度，应能承受正常操作最大合成力矩；不大于150t的转炉，按全正力矩设计，靠自重回复零位；150t以上的转炉，可采用正负力矩，但必须确保两路供电；若采用直流电机，可考虑设置备用蓄电池组，以便断电时强制低速复位。 1.7从转炉工作平台至上层平台之间，应设置转炉围护结构。炉前后应设活动挡火门，以保护操作人员安全。 1.8烟道上的氧枪孔与加料口，应设可靠的氮封。转炉炉子跨炉口以上的各层平台，宜设煤气检测与报警装置；上述各层平台，人员不应长时间停留，以防煤
气中毒；确需长时间停留，应与有关方面协调，并采取可靠的安全措施。 1.9采用“未燃法”或“半燃法”烟气净化系统设计的转炉，应符合GB6222的规定；转炉煤气回收系统的设备、风机房、煤气柜以及可能泄漏煤气的其他设备，应位于车间常年最小频率风向的上风侧。转炉煤气回收时，风机房属乙类生产厂房、二级危险场所，其设计应采取防火、防爆措施，配备消防设备、火警信号、通讯及通风设施；风机房正常通风换气每小时应不少于7次，事故通风换气每小时应不少于20次。 1.10转炉煤气回收，应设一氧化碳和氧含量连续测定和自动控制系统；回收煤气的氧含量不应超过2％；煤气的回收与放散，应采用自动切换阀，若煤气不能回收而向大气排放，烟囱上部应设点火装置。 1.11转炉煤气回收系统，应合理设置泄爆、放散、吹扫等设施。 1.12转炉余热锅与汽化冷却装置的设计、安装、运行和维护，应遵守国家有关锅炉压力容器的规定。 2、生产操作 2.1炉前、炉后平台不应堆放障碍物。转炉炉帽、炉壳、溜渣板和炉下挡渣板、基础墙上的粘渣，应经常清理，确保其厚度不超过0.1m。 2.2废钢配料，应防止带入爆炸物、有毒物或密闭容器。废钢料高不应超过料槽上口。转炉留渣操作时，应采取措施防止喷渣。 2.3兑铁水用的起重机，吊运重罐铁水之前应验证制动器是否可靠；不应在兑铁水作业开始之前先挂上倾翻铁水罐的小钩；兑铁水时炉口不应上倾，人员应处于安全位置，以防铁水罐脱钩伤人。 2.4新炉、停炉进行维修后开炉及停吹8h后的转炉，开始生产前均应按新炉开炉的要求进行准备；应认真检验各系统设备与联锁装置、仪表、介质参数是否符合工作要求，出现异常应及时处理。若需烘炉，应严格执行烘炉操作规程。 2.5炉下钢水罐车及渣车轨道区域（包括漏钢坑），不应有水和堆积物。转炉生产期间需到炉下区域作业时，应通知转炉控制室停止吹炼，并不得倾动转炉。无关人员不应在炉下通行或停留。
