《石灰石输送皮带廊钢结构施工组织设计》

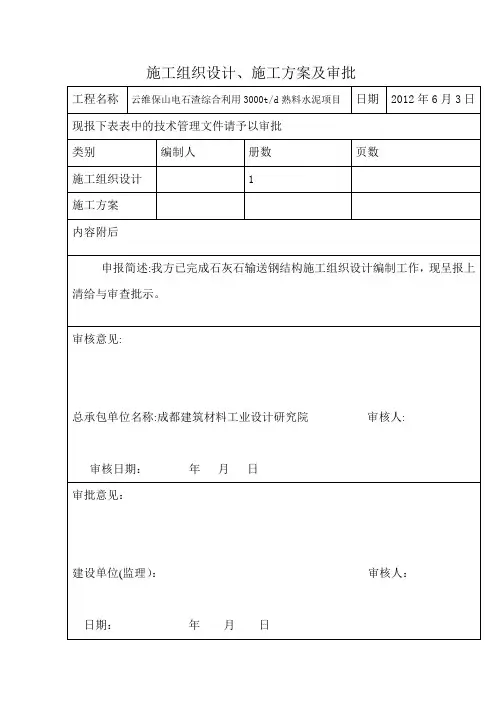

施工组织设计、施工方案及审批工程名称云维保山电石渣综合利用3000t/d熟料水泥项目日期7>2012年6月3日现报下表表中的技术管理文件请予以审批类别编制人册数页数施工组织设计 1 施工方案内容附后申报简述：我方已完成石灰石输送钢结构施工组织设计编制工作，现呈报上清给与审查批示。审核意见：总承包单位名称：成都建筑材料工业设计研究院审核人：审核日期：年月日审批意见：建设单位（监理）：审核人：日期：年月日
云维保山石灰石皮带廊制作安装施工组织设计编制：官伟2012 年 6 月 3 日审核：年月日审批：年月日编制部门：成都中材建设有限公司云
维保山项目经理部
目录一、编制依据及规范二、工程概况三、工程管理目标四、施工组织机构五、施工准备六、施工进度安排及工程质量管理体系七、制作与安装施工方法八、钢结构吊装施工方法九、钢结构安装施工方法十、工程质量保证措施十一、安全施工措施十二、.雨季施工措施十三、现场文明施工措施
十四、附图、附表
一、编制依据及规范 1、编制依据 1.1. 业主提供的施工图 2、编制规范与标准 2.1. 《钢结构工程施工质量验收规范》（GB50205-2001） 2.2. 《建筑钢结构焊接规程》（JGJ81-2002） 2.3. 《钢结构设计规范》（GB50017-2003）二、工程概况 1、石灰石输送皮带廊总长2800米，其中钢桁架共计55跨，21米―42米钢桁架总长约1500米，总重约350吨，安装标高平均约25米。最高GZJ 支架高30米。2、本工程具有工期短的特点，工期要求为2010年8月31日前完工，工程质量标准为合格。钢桁架跨度非常大，安装高度高，最大跨度为42米，重量达到20吨，且跨坡和在山沟、林地内吊装，吊装场地、吊装车位非常有限；工期紧，半成品桁架运输、组装场地狭窄，吊装需要采用大型吊车，现场吊装条件差，雨季施工增加了施工组织和安全生产的难度，为此必须采取强有力的有效施工技术措施来保证整个工程的工期。 3、通廊概况及其位置说明：
所属系统构件编号通廊长度（m）重量（t）通廊数量水平跨距（m）角度（°）支架数量位置标高（m）备注A210 A1 36.055
22.603 1 35.7 15.969 共用，已制作位于喷煤和烧结无烟煤1号储煤仓至水泵房侧（A列②、③轴线之间）49.3～57.4 不含踏步板重量A2 29.827 14.734 1 29.25 15.969 57.4～65.7 A206 A1 17.495 5.945 1 16.9 0.115 位于A-10转运站至喷煤和烧结无烟煤1号储煤仓侧A列④、⑤之间 7.59 A2 17.253
6.024 1 1
7.5 0.981 7.59～8 A3
8.956
5.359 1 9.2 1.983 8～8.3 A3a 4.15 0.811 1
1 支架A4 8.051 5.509 1 8.3 1.983
8.3～8.6 A4a 8.956 0.802 1 1 支架A5 17.775 7.827 1 18 3.002 8.6～9.5 A6 24.108 12.094 1 24 4.208 9.5～11.3 A7
16.321 7.217 1 16. 5 5.372 11.3～12.8 A8
19.371 9.416 1 19.5 6.409 12.8～14.8 A9
20.428 8.244 1 20.5 7.564 14.8～17.5 A10
20.181 9.343 1 20 8.736 17.5～20.5 A11 23.100
11.634 1 23 9.985 20.5～24.8 A12 4.845 2.634
1 5 11.326 24.8 A13 18.104 7.033 1 18
11.326 24.8～29.4 A14 27.740 13.811 1 27.3
12.8 29.4～35 A15 23.100 9.378 1 22.5
13.94 35～40.5 石子铺路A16 23.650 11.635 1
23.2 14 40.5～46.3 A17 21.780 10.409 1 21.55
14 46.3～51.7 A18 21.011 12.233 1 20.05 10.538
51.7～56.48 G301 A1 12.224 3.149 1 11 11.331
位于G-1转运站A轴至A-10转运站D轴之间 6.65～9.3 A2 13.414 7.636 1 12 9.48 4.594～6.65 A3
8.836 3.506 1 9 8.017 3.35～4.594 所属系统
构件编号通廊长度（m）重量（t）通廊数量水平跨距（m）角度（°）支架数量位置标高（m）备注G301 A4 8.836 3.494
1 9 6.755 位于G-1转运站A轴至A-10转运站D轴之间 2.35～3.35 A5 8.79 2.596 1 9 5.498 1.483～2.35
A6 8.79 2.606 1 9 4.242 0.717～1.483 A7 8.762 2.604 1 9 2.989 0.2～0.717 A8 5.754 1.94 1 6 1.959 0.2 A9 5.752
1.928 1 6 1.113 0.2 A10 4.75 1.55 1 5
0.347 0.2 ZJ-1 6.267 0.927 1
6.65 支架ZJ-2a 4.503 0.324 1 4.594
支架支架ZJ-2b 4.503 0.308 1
ZJ-3a 3.412 0.325 1 3.35 支架支架ZJ-3b 3.412 0.257 1 ZJ-4 2.35
0.439 1 2.35 支架ZJ-5 2.35 0.367
1 1.483 支架G30
2 HJ-1 7.707 2.204 1
7.7 2.278 G-1转运站A1轴线侧至G-2转运站之间6.8～7.8
HJ-2 8.093 3.86 1 8 10.707 4.8～6.8 HJ-3 5.562 3.064 1 6 11.899 4.8 A512 TA1
17.273 6.979 1 17.5 2.971 A10转运站A列⑤、⑥轴线之间至A-15转运站B列①、②轴线之间 6.7～8.3 TA2 17.539 4.077
1 17.5 2.971 5.8～6.7 TA3 21.637 5.04 1
21.7 2.971 5.3～5.8 L101 A1 4.875 1.203 1
5 0.322 A-15转运站至E-1转运站之间 1.3～1.12 A2
5.75 1.446 1 6 1.004 1.12～1.221 A3
5.75 1.437 1 6 1.763 1.221～1.411 A4
8.76 2.054 1 9 2.699 1.411～1.836 A5
8.769 2.862 1 9 3.83 1.836～2.439 所属系统
构件编号通廊长度（m）重量（t）通廊数量水平跨距（m）角度（°）支架数量位置标高（m）备注L101 A6 8.783 3.172
1 9 4.96
2 A-15转运站至E-1转运站之间 2.439～3.22
A7 11.821 5.722 1 12 6.287 3.22～4.438 A8 16.414 5.175 1 15 8.171 4.438～7 A9
0.92 0.402 1 1.12 支架A10 1.021
0.407 1 1.221 支架A11 1.211 0.422
1 1.411 支架A1
2 1.636 0.468 1
1.836 支架A13
2.089 0.743 1 2.439
支架A14 2.87 0.818 1 3.22 支架A15 4.088 1.248 1 4.438 支架C406 A1
6.122 1.582 1 6 2.764 位于C-5转运站A列侧至K-1转运站之间0.5 A2 19.473 5.531 1 19.5 2.764 0.5～1.5 A3 13.465 3.712 1 13.5 2.764 1.5～2.1
A4 14.976 5.324 1 15 2.764 2.1～
