注塑件常见品质问题及原因分析、解决方法
一、注塑件常见品质问题塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下：1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。18、顶白/顶高：注塑件表面有明显发白或高出原平面。19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁二、常见品质（缺陷）问题产生原因1、色差：①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。⑤色粉本身因素：有些色粉不受温，且制品很易受温度变化而改变。如：9278烤箱提手（A2945兰）。2、充填不足（缺胶）：①模具方面：A、浇注系统设计不合理，浇注系统是熔体进入模腔的通道，对塑料件成型质量有很大关系，浇口不平行，浇口的位置不是在壁厚部位；B、模具排气结构不良；C、熔体中的杂质或冷料阻塞流道；D、模具温度未达要求。②原料方面：A、原材料含水量过大；B、原料中易挥发物超标；
C、原材料中杂质或再生料过多。③注塑机方面：A、注射量不足：如用150T机生产180T产品。
B、喷嘴为异物堵塞，喷嘴孔太小；
C、原料供应不足：如料筒堵塞，水口料影响下料；
D、止逆阀故障；
E、注射行程不够。④成型操作方面：A、模具温度过低；B、注射压力太低；C、保压时间太短；D、注射速度太慢；
E、熔体温度太低。3、翘曲变形：①模具方面：主要是针对模具设计方面不合理原因造成，在此不作讲述。②成型操作方面：A、注射压力过高，流体方向和垂直流向方向分子取向相差较大，塑胶力图恢复原有的卷曲状态，所以流体流动方向上的收缩大于垂直流动方向上的收缩；B、熔体温度过高；C、保压压力过高：保压压力高时，塑料中的内压力过高，在脱模后内应力的释放使塑胶件产生翘曲变形；D、熔体流速太慢；E、回火温度过高或时间太长。③原材料方面：PP/PA料容易变形。
4、熔接痕（纹）：①模具方面：A、浇口数量太多，即进胶点多，进胶口截面积过小；B、模具无冷料穴或冷料穴位置不正确；C、模具冷却系统设计不合理，熔体在模中冷却太快且不均匀。②原料方面：A、脱模剂用量太多，或使用不符合的脱模剂；B、熔体的流动性差，在成型时易产生熔接痕；
C、原料中含水份较多或挥发物含量过高。③成型操作方面：A、熔体温度过低，低温熔体的分流汇合性能较差，容易形成熔接纹；B、熔体注射压力过低，使得注射速度过慢，熔体在型腔中的温度不相同，这时熔体在分流汇合时就易产生熔接纹。④注塑机设计和塑胶件设计方面：在此不作讲述。
5、波纹：①模具方面：与熔接纹大同小异，但需特别强调的是冷料对波纹影响最大。②原料方面：A、熔体流动性差是产生波纹的主要原因，如：PMMA、PC、AS等透明料制品；B、当ABS 材料是经改性为共聚型高分子材料时，如加工温度过高，树脂及润滑剂会产生挥发性气体，这些气体使塑胶件表面形成波纹。③成型操作方面：A、注射速度过小；B、熔体流速过大；C、模具温度偏低；
D、保压时间短；
E、射嘴温度低。6、溢边（飞边、披锋）：①模具方面：产生飞边最大原因是由模具引起。A、模具分型面加工粗糙；B、型腔及抽芯部分的滑动件磨损过多。②原料方面：熔体流动性好材料，如：PP料、PA料、PS料。③成型操作方面：A、注射压力过大；B、熔体温度高；C、注射压力；D、注射压力分布不均，充模速度不均；E、注射量过多，使模腔内压力过大。
7、银丝纹：①模具与注塑机方面：不作讲述。②原料方面：A、原料水份是产生水气银丝纹的原因；B、原料受高温降解；
C、脱模剂产生少量挥发性气体。③成型操作方面：A、熔体温度过高；B、熔体在高温下停留的时间过长；C、熔体在模腔中保压时间过长；
D、注射速度过快。8、色泽不均（混色）：①模具与注塑机方面不讲述；②原料方面：A、着色剂的热稳定性差；B、着色剂分散效果不理想；C、色粉份量太大，如1包25KG料用色粉300克以上；D、加波纤产品容易有浮纤，造成原料不均，产生混色；
E、原料杂质多，使制品表面色泽不一。③成型操作方面：A、料筒温度过高，使熔体在料筒内分解；B、塑化不良，即熔体不能完全均匀地相熔；C、熔体在料筒中停留时间过长；D、注射和保压时间太长，背压大。9、光泽不良（暗色）：①模具和注塑机方面不讲述。②原料方面：A、熔体的流动性太差，使塑件表面不致密；B、原料再生料过多；C、原料中添加剂的分散性能太差；D、原料水分或易挥发物含量过高；E、原料本身问题：如PBT、PA+30%GF，PBT+10%G
F、PPS。③成型操作方面：A、冷却不够；B、注射速度偏小，压力较低；C、保压时间太短；
D、熔体的流动性能差；
E、填充波纤太多，如PA+30%GF。10、脱模不良（脱模变形）：①模具方面：主查的原因是由于模具设计不当造成，占90%以上。在此不讲述。②原料方面：A、原料中混入异物；B、脱模剂效果不良；C、软质塑件比硬塑件难脱模。
③成型操作方面：A、注射压力过大，熔体温度过高，流动性差；B、塑件产生飞边；C、喷嘴温度过低，冷却时间太短；D、注塑时间和保压时间过长。11、裂纹和破裂：①模具及塑机方面在此不作讲述②原料方面：A、原料吸水性大，加热后易分解脆化，造成破裂；B、原料中加
入再生料较多；C、两种不能相熔的组分混合在一起；D、材料本身轫度太低，或刚性太强和有内应力，如PBT、PBT+GF、PC、ABS、PMMA。③成型操作方面：A、注射压力过大，使得残余应力增大；B、保压时间过长；
C、内应力未消除，如PC和PMMA料为特出。12、糊斑（烧焦）：①模具及塑机方面在此不讲述。②原料方面：A、原材料中水分和易挥发物含量过高；B、原料熔融指数太大，使用润滑剂过多；C、原料需高温才能塑化的，如PBT、PPS等。③成型操作方面：A、注射速度过大；B、熔体的温度高；C、注射压力大。13、尺寸不符：①模具及塑机方面在此不讲述。
②原料方面：A、不同塑料的收率不同，造成尺寸不稳定，所以模具设计分PP/ABS/PPS/PS料模；
B、水口料添加量及定型剂的添加量。③成型操作方面：A、注射压力过小或注射速度过低；B、充模时间和保压时间较短；
C、模温过低。14、气泡和暗泡：①模具及塑机方面在此不讲述。②原料方面：A、原料水分含量过多，烘料时间短及烘料温度低；B、原材料收缩率过大，如PA66；C、再生料过多。③成型操作方面：A、注射速度过快，时间过短，气体来不及排出；B、保压时间不足；C、冷却不均匀或冷却时间不够；
D、熔体温度与模具温度过高，引起挥发分释出成形气泡。15、表面混蚀：大体与光泽不良相似在此不讲述。16、凹陷（缩水）：①模具和塑机方面不讲述。②原料方面：A、熔体（树脂）收缩率太大，没加定型剂；B、流动性差，润滑剂太少；C 填充剂少。③成型操作方面：A、注射压力过低，速度太慢；B、注射时间和保压时间太短；C、熔体温度和模具温度太高；D、制件胶位较厚，特别是丝筒针位。
17、冷料（冷胶）：①模具和塑机方面不讲述。②原料方面：轫性大的材料易造成冷胶，由于产品脱模时，水口胶丝易拉长且断后粘附于模具上，造成第二PCS产品有冷胶。③成型操作方面：A、熔体温度太低，塑化不良；B、模具温度过低和熔体的流动性太差；
C、冷胶与混色往往会同时出现。18、顶白/顶高：①模具与塑机方面在此不作讲述。②原料方面：主要与原材料有关，如PP料不易顶白，易顶高；ABS料易顶白，易顶高。③成型操作方面：A、注射压力太大；B、熔体温度过高，模具温度过低，两者温差大；C、冷却时间短；
D、保压压力太高，保压时间太长。19、白点：①模具方面及塑机方面一般没影响。②原材料方面：A、原料颗粒大小相差较大，造成难塑化或塑化不均匀；B、原料中混有异料或不相熔的原料；
C、原料本身特性造成，如，透明料较多。③成型操作方面：A、料筒温度低；B、螺杆的转速太快，周期短；C、背压太低。20、强度不够（脆裂）：①模具与塑机方面一般不影响。②原材料方面：A、原材料本身脆是最主要因素（即材料强度低）；B、再生料过多；C、不同型号材料相混合；
D、填充剂太多；
E、加波纤材料比例大。③成型操作方面：A、料筒温度过高，熔体降解或分解；B、模具温度太低，塑件成型性能受损，强度下降；C、注射压力太低和熔体的流动性太差；D、制件壁薄，受力不均匀。三、解决方法1、色差、充填不足（缺胶）、熔接痕（纹）、波纹、飞边（披锋）、银丝纹、色泽不均（混色）、光泽不良（暗色）、脱模不良（脱模变形）、糊斑（烧焦）、尺寸不符、气泡（暗泡）、表面混蚀、凹陷（缩水）、冷料、白点。以上16个问题可根据各自产生的原因进行控制解决。
2、翘曲变形解决方法：A、降低注射压力；B、降低熔体温度；C、降低保压压力；D、增加熔体流速；E、有内应力制品用低温回火10-20分钟，如ABS料用60-65摄氏度温度；PC/PMMA 用90-100摄氏度温度回火。
3、顶白和顶高解决方法：A、模具顶针需磨短少许，但不可过多，否则造成制品表面缩水，一般比原件短1-2MM为佳；B、降低注射压力；C、减小熔体与模具间的温差；
D、延长冷却时间和降低保压压力及缩短保压时间；
E、顶白产品在刚出模时很难发现，一般在产品放冷30分钟后才显现，此时可用风枪吹泛白位，即可解决。4、裂纹和破裂解决方法：A、在操作方面可将浇口部分多余塑料除去（即将水口除去），并用适当温度进行回火处理；B、产品不可急冷，避免放入冷水中；C、在材料方面尽量烘干原料，少用二次料；D、少用脱模剂；E、透明产品（如PMMA造面包机按键，PC料透明镜，PC+ABS制品等）必须回火处理；5、强度下降（脆裂）解决方法：A、材料方面选用好的材料，及分选杂质，材料预干燥处理；B、避免多种牌号塑料混合，增加润滑剂用量；C、避免玻璃纤维添加过多；D、降低料筒温度，提高模具温度和注射压力；E、产品一经发现脆裂可通过加热装配（PBT/ABS料产品）或煲水处理（PA+30%GF产品）。
注塑件常见品质问题及原因分析、解决方法 一、注塑件常见品质问题 塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下： 1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。 2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。 3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。 4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。 5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。 6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。 7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。 8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。
9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。 10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。 11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。 12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。 13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。 14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。 15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。 16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。 17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。 18、顶白/顶高：注塑件表面有明显发白或高出原平面。 19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。 20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁 二、常见品质（缺陷）问题产生原因 1、色差： ①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。 ②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。 ③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。 ④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。
塑胶注塑产品常见缺陷有哪些 塑胶注塑产品常见缺陷有哪些, 制品质量包括内部质量和表观质量,内部质量包括内应力,冲击强度,制品收缩,熔合强度等,我们下面讲述的是制品常见的各种表观缺陷: 一.凹陷,缩孔,气孔 1.产生原因:原料吸湿性太大,干燥不好,制品壁厚不均,模腔压力不足或没有把存于腔内的空气排除而形成阻隔使熔体不能与模具表面全部按触,或因物料冷却速率降低其使制品表面出现严重凹陷,而缩孔位置多发生 在筋表面和远离浇口位置. 2.防止办法:在制品设计方面要防止由于筋造成壁厚不均,在选择材料方面选取收缩率小的材料,模具方面在壁厚地方开设支流道,工艺方面要降低模温,熔体温度.增加注射压力、保压时间和注射量,对容易发生缩孔的地方加强冷却,增加浇口截面尺寸. 二.无光泽,冷白,搓伤及皱纹 1.产生原因:这类缺陷的产生大都是因为模具温度过低,聚合物熔体温度过高, 冷却过快所致.当熔体还在充模时,在型腔壁上就形成了很硬的壳.壳层受到各种力的作用使之泛白变浑,严重者壳层可能被撕破和皱纹.产生此类现象的另一个原因是熔体在模内发生了不规则的脉动流动,如在浇口尺寸很小,注射速度又很大时,聚合物熔体细流射入模腔,细射流经过一段时间表面己冷却再与后续熔体熔合时,就会出现此类缺陷. 2.防止办法:提高模具温度,加大流道,浇口. 三.银丝与剥层 1.产生原因:在充满时,波前峰析出挥发性气体,这些气体往往是物料受热分解 出来的,气体分布在制品表面,就留下银纹,当物料含湿量过大时,加热会产生水蒸气,
塑化时由于螺杆工作不利,物料所挟带的空气不能排出也会产生银纹,在某些情况下,大气泡被拉长成扁气泡覆盖在制品表面上,使制品表面剥层.有时从料筒至喷嘴的温度梯度太大使剪切过大也会产生银丝. 2.防止办法:选择好干燥设备和干燥工艺,将含湿量降到最低值.工艺方面降低 熔体温度,提高模温,稳定喷嘴温度,加大背压,模具方面加开排气槽. 四.烧焦,暗纹及暗斑 1.产生原因:暗纹或暗斑出现多是因物料过热分解而引起,有的是因为塑化不均匀,从外观上看呈暗斑痕,有的是因为异物所致,冲模时模内空气压缩,温度升高产生烧焦,多发生在熔合缝处. 2.防止办法:物料干燥充分,降低熔体温度,提高背压,模具方面改善排气. 五.翘曲,变形 1.产生原因:聚合物的组织相应力,机械应力,热胀冷缩应力(温度应力)残余在 制品内部所致,一般结晶型比非结晶型大. 2.防止办法:减小取向,增大浇口尺寸,适当降低熔体和模具温度,加大注射速率,适当延长注射保压时间,减小浇口处压力,制品方面结构合理,改善脱模斜度表面粗糙度.顶出位置,面积等. 六.龟裂 1.产生原因:分子链在应力作用下沿力的方向上排列的裂纹,当脱模顶出力不平衡时,脱模造成真空吸力引起龟裂 2.防止办法:采用消除内应力的工艺办法,如提高熔体温度和模具温度,降低注 射力,采用退火处理等七.熔合缝 1.产生原因:两股以上的熔体合拢时,波前锋受到异物阻隔气体杂质所形成. 2.防止办法:适当提高模具温度和熔体温度,提高注射力和注射速度,模具上加 开排气,增设冷料井,调整片等. 八.溢边

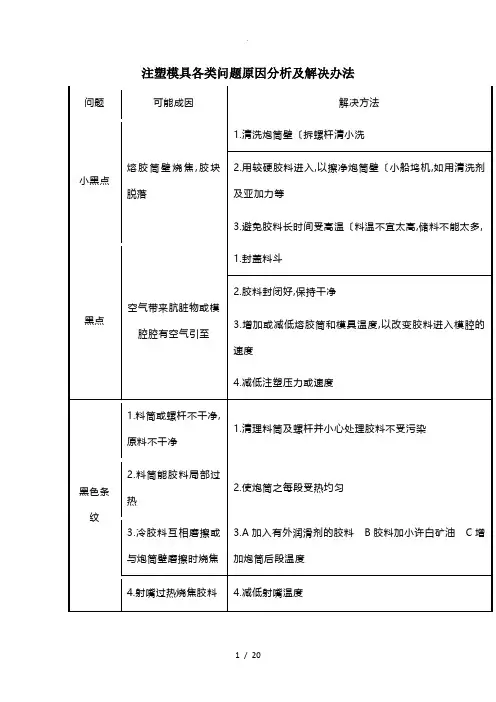

注塑件常见品质异常 前面我们讲到注塑的条件，受诸多的因素影响，那幺变量就一定多，很简单的，电压的不稳都有可能造成变量。但是，任何的变量只要抓住发生的原因，便可改善，达到最佳的塑料件，通常出现的品质异常有以下几种： 一、黑点异色 材料内部小的黑色区域(斑点)，常见于透明的原料系列。 解决方法： A、料管清洗不干净，如果前面生产的原料的颜色与现在 不同须彻底清洗干净。 B、长时间停机没有关闭料温，使原料降解，或没有重洗料管。 C、降低射嘴温度。 D、检查加热系统。 E、加料动作的正确及原料是否被污染。 二、充填不良 A、设备选型不良，注射总量不能大于注塑机塑化量的 85%。 B、供料不足，下料不顺或下料口结块。 C、原料流动性太差，模具结构不良或浇口设计不当。
D、温度影响，模具温度太低，料温太低。 E、参数影响，注射压力太小，时间不足，注射速度太慢等。 三、熔接线(结合线) A、参数不当，压力速度太小。 B、温度影响，对模具中产生熔接痕的相应部位进行局部加 热，改善熔料的汇合性能。 C、模具影响，模具排气不良，加开排气槽。 D、其它：射嘴孔径太小，脱模剂使用过多。 四、烧灼痕迹 这通常是因为存在截留空气(内燃机效应)，而导致材料过度加热造成的。 方法：1、降低射出速度； 2、缩短升压时间； 3、降低注射压力； 4、检查模具排气槽是否有脏污； 5、采用渐进的射速。 6、加强模具的透气性(在烧灼部位增设透气孔)； 7、改变浇口位置和/或扩大浇口尺寸。 五、放射纹
由下列情况引起： 必须在推荐的干燥时间和温度下去除的原料温度； A、受热引起的降解 B、材料内的滞留非水性挥发物质。 方法： 1、适当地干燥树脂，一般而言湿度过大可能导致斜痕； 2、降低喷嘴温度； 3、通过下列方法降低材料温度： 降低料筒温度，减小螺杆速度，降低背压 4、减少注射速度； 5、升高或降低模具温度； 6、缩短注塑周期； 7、检查污染情况(例如渗入型腔的水或油)； 8、将模具移至小注射量的机台； 9、检查空射料； 10、增大主流道和分流道尺寸。 六、翘曲，制作变形 注塑制作的尺寸变形，通常是制件变成弓形或弯曲。
注塑件常见成型缺陷及解决方案 在注塑成型加式过程中，可能由于原材料处理不好、塑件或模具设计不合理、操作工没有掌握合适的工艺操作条件，或者因机械方面的原因，常常使塑件产品短射、凹痕、飞边、困气、开裂、翘曲变形等成型缺陷。 塑件在成型过程中出现的各种注塑缺陷，主要有：短射，困气，发脆，烧焦，飞边，分层起皮，喷流痕，流痕，雾斑（浇口晕），银纹（水花纹），凹痕，熔接痕，成型周期过长，翘曲变形，分析了问题产生的可能原因，从原材料、塑件或模具设计、成型工艺等各方面，提出解决方案。 一.短射 短射是指模具型腔不能被完全充满的一种现象。 短射形成原因： 1、模温、料温或注塑压力和速度过低 2、原料塑化不均 3、排气不良 4、原料流动性不足 5、制件太薄或浇口尺寸太小 6、聚合物熔体由于结构设计不合理导致过早固化 短射解决方案： 材料:选用流动性更好的材料 模具设计: 1、填充薄壁之前先填充厚壁，避免出现滞留现象 2、增加浇口数量和流道尺寸，减少流程比及流动阻力 3、排气口的位置和尺寸设置适当，避免出现排气不良的现象 注塑机: 1、检查止逆阀和料筒内壁是否磨损严重 2、检查加料口是否有料或是否架桥 工艺条件: 1、增大注塑压力和注塑速度,增强剪切热 2、增大注塑量 3、增大料筒温度和模具温度 二.困气 困气是指空气被困在型腔内而使制件产生气泡。 困气形成原因： 它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。困在型腔内气体不能被及时排出，易导致出现表面起泡，制件内部夹气，注塑不满等现象。 困气解决方案： 结构设计:减少厚度的不一致，尽量保证壁厚均匀 模具设计: 1、在最后填充的地方增设排气口 2、重新设计浇口和流道系统 工艺条件: 1、降低最后一级注塑速度. 2、增加模温
注塑成型常见缺陷分析 注塑成型常见缺陷分析： 1、打不满 工艺问题：塑化温度太低、喷嘴温度太低、注塑时间太短、注塑速度太慢、模温太低。 模具问题：流道太小、浇口太小、浇口位置不合理、排气不良、型腔内有杂物 原材料问题：流动性太差、混有杂物。 2、飞边 工艺问题：塑化温度过高、注塑时间过长、加料量太多、注塑压力过高、模温太高、模板间有杂物。 模具问题：模具变形、型芯与型腔配合尺寸有误差、模板组合不平行、排气槽过深。 设备问题：模板不平行、模板闭合不紧。 原材料问题：流动性过高。 3、变形 工艺条件方面：料温过高，模温过高，保压时间太短，冷却时间太短强行脱模。 模具方面：浇口位置不当，浇口数量不够，顶出位置不当使受力不均 4、流痕
工艺条件方面：料温太低未完全塑化、注塑速度太低、注塑压力太小、保压压力不够、模温太低、注塑量不足。 模具方面：浇口太小、浇口数量太少、流道浇口粗糙、型面光洁度差。设备方面：温控后系统失灵、油泵压力下降。 原材料方面：含挥发物太多，流动性太差，混入杂料 5、气泡 工艺条件方面：注塑压力低、保压压力不够、保压时间不够、料温过高。 模具方面：排气不良、浇口位置不合理、浇口尺寸太小。 原材料方面：含水分未干燥或干燥时间不够、收缩率过大。 6、缩坑 工艺条件方面：加料量不足、注塑时间过短保压时间过短、料温过高、模温过高、冷却时间太短。 模具方面：流道太细小、浇口太小、排气不良。 设备方面：注塑压力不够、喷嘴堵有异物。 原材料方面：收缩率过大 7、尺寸不稳定 工艺条件方面：注塑压力过低、料筒温度过高、保压时间变动、注塑周期不稳模温太高。 模具方面：浇口尺寸不均、型腔尺寸不准、型芯松动、模温太高或未设水道。 原材料方面：牌号品种有变动、颗粒大小不均、含有挥发性物质。
龙源期刊网 https://www.doczj.com/doc/10900220.html, 注塑成型制品常见缺陷及预防措施 作者：徐丽瑜 来源：《知识文库》2016年第04期 一、注塑成型加工在制造业中的应用 塑料加工工艺一般包括：注塑成型、挤塑成型、压塑成型、吹塑成型。因为注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品所以被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，其生产总数占整个塑料成型设备20%-30%，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。从涵盖的行 业范围及生产总数已经反映了注塑成型工艺在制造业中的地位举足轻重。 我国注塑机行业的技术在近几年进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得明显进步。我国注塑成型一般以热固性塑料为主，而热塑性塑料的注塑加工在近年也取得了很大的进步。但国内由于精密制品比较少，复合制品基本没有，因而很少配置机械手，反映国内整体要求相对比较低，与西方国家差距较大，对制品的质量要求还未提高到相应水平，也反映了我国的生产还处在劳动密集型经济。 二、注塑制品的常见缺陷及预防措施 因为制品的质量直接影响到企业的效益，而如果制品中存在缺陷，企业需要派工人进行返工，把制品粉碎后重新加工或者是直接报废，这会提高企业的生产成本。而产品的质量又直接地影响企业形象与诚信度，要把一切质量问题解决在出厂前。而一般的一线工人只负责观察塑件是否能正常脱模，面对塑件出现大批量的缺陷，他们无法纠正。所以为了提高效益，技术人员必须在发现制品缺陷后，及时地进行预防纠正，以及在生产中不断地优化生产工艺、修整模具，以免带来更大的亏损。下面介绍几种注塑制品常见缺陷及预防措施： 1、变形 （1）模具温度太高，冷却不足：首先考虑延长冷却时间，检查冷却管道循环水是否正常运作。如果延长冷却时间无法解决，就应考虑模具冷却系统的设计是否合理。在塑件横截面积大或在浇注口等温度较高的位置要设计比较集中的冷却管道，而在容易冷却的部位应进行缓慢冷却，尽量使塑件各部位冷却均匀。 （2）分子取向不均衡：塑化后的塑料被注射进入型腔内，在型腔中流动的过程中，分子取向是不可避免的，但如果分子取向存在方向上的差异就容易导致塑件翘曲变形。如果在塑件发生分子取向不均衡后，再通过外力改变其翘曲变形的现状，通常是只有短暂效果，基本是不
注塑模具缺陷原因分析 收缩痕 注塑件缺陷的特征 通常与表面痕有关，而且是塑料从模具表面收缩脱离形成的。 二、可能出现问题的原因 (1).熔融温度不是太高就是太低。 (2).模腔内塑料不足。 (3).冷却阶段时接触塑料的面过热。 (4).流道不合理、浇口截面过小。 (5).模温是否与塑料特性相适应。 (6).产品结构不合理（加强进古过高，过厚,明显厚薄不一). (7).冷却效果不好，产品脱模后继续收缩。 三、补救方法 (1).调整射料缸温度。 (2).调整螺杆速度以获得正确的螺杆表面速度。 (3).增加注塑量。 (4).保证使用正确的垫料；增加螺杆向前时间；增加注塑压力；增加注塑速度。 (5).检查止流阀是否安装正确，因为非正常运行会引致压力流失。 (6).降低模具表面温度。 (7).矫正流道避免压力损失过大；根据实际需要，适当扩大截面尺寸。 (8).根据所用塑料的特性及产品结构适当控制模温。 (9).在允许的情况下改善产品结构。 (10).设法让产品有足够的冷却。 包封 一、注塑件缺陷的特征 可以容易地在透明注塑件的“空气阱”内见到但也可出现在不透明的塑料中，这与厚度有关，而且常因塑料收缩离开注塑件中心而引起。
二、可能出现问题的原因 (1).模具未充分填充。 (2).止流阀的不正常运行。 (3).塑料未彻底干燥。 (4).预塑或注射速度过快。 (5).某些特殊材料应用特殊的设备生产。 三、补救方法 (1).增加射料量。 (2).增加注塑压力。 (3).增加螺杆向前时间。 (4).降低熔融温度。 (5).降低或增加注塑速度。（例如对非结晶体类的塑料要增加45%速度）。 (6).检查止逆阀是否裂开或无法运作。 (7).应根据塑料的特性改善干燥条件，让塑料彻底干燥。 (8).适当降低螺杆转速和增大背压，或降低注射速度。 制品成型尺寸精度低 注塑件缺陷的特征 一、注塑过程中重量尺寸的变化超过了模具、注塑机、塑料组合的生产能力。 二、可能出现问题的原因 (1).输入射料缸内的塑料不均。 (2).射料缸温度或波动的范围太大。 (3).注塑机容量太小。 (4).注塑压力不稳定。 (5).螺杆复位不稳定。 (6).运作时间的变化、溶液黏度不一致。 (7).注射速度（流量控制）不稳定。
注塑件常见品质问题及其产生原因和解决方法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
注塑件常见品质问题及其产生原因和解决方法 一、注塑件常见品质问题 塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。 现将缺陷问题总结如下： 1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。? 2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。? 3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有 起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。? 4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起， 彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。? 5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。? 6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。? 7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体 前端较粗糙，称为银丝纹（银纹）。? 8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。? 9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。? 10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱 模不良。 11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。? 12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。? 13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。? 14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真 空孔洞。 15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。? 16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。? 17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。? 18、顶白/顶高：注塑件表面有明显发白或高出原平面。? 19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。? 20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁 二、常见品质（缺陷）问题产生原因 1、色差： ①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。 ②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。 ③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。 ④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。 ⑤色粉本身因素：有些色粉不受温，且制品很易受温度变化而改变。如：?9278烤箱提手（A2945兰）。 2、充填不足（缺胶）： ①模具方面：A、浇注系统设计不合理，浇注系统是熔体进入模腔的通道，对塑料件成型质量有很大关系，浇口不平行，浇口的位置不是在壁厚部位；B、模具排气结构不良；C、熔体中的杂质或冷料阻塞流道；D、模具温度未达要求。 ②原料方面：A、原材料含水量过大；B、原料中易挥发物超标；C、原材料中杂质或再生料过多。
注塑成型常见缺陷分析
注塑成型常见缺陷分析 打不满工艺问题：塑化温度太低、喷嘴温度太低、注塑时间太短、注塑速度太慢、模温太低。模具问题：流道太小、浇口太小、浇口位置不合理、排气不良、型腔内有杂物 原材料问题：流动性太差、混有杂物。 飞边工艺问题：塑化温度过高、注塑时间过长、加料量太多、注塑压力过高、模温太高、模板间有杂物。模具问题：模具变形、型芯与型腔配合尺寸有误差、模板组合不平行、排气槽过深。 设备问题：模板不平行、模板闭合不紧。 原材料问题：流动性过高。 变形工艺条件方面：料温过高，模温过高，保压时间太短，冷却时间太短强行脱模。模具方面：浇口位置不当，浇口数量不够，顶出位置不当使受力不均 流痕工艺条件方面：料温太低未完全塑化、注塑速度太低、注塑压力太小、保压压力不够、模温太低、注塑量不足。 模具方面：浇口太小、浇口数量太少、流道浇口粗糙、型面光洁度差。 设备方面：温控后系统失灵、油泵压力下降。 原材料方面：含挥发物太多，流动性太差，混入杂料 气泡工艺条件方面：注塑压力低、保压压力不够、保压时间不够、料温过高。模具方面：排气不良、浇口位置不合理、浇口尺寸太小。 原材料方面：含水分未干燥或干燥时间不够、收缩率过大。 缩坑工艺条件方面：加料量不足、注塑时间过短保压时间过短、料温过高、模温过高、冷却时间太短。模具方面：流道太细小、浇口太小、排气不良。 设备方面：注塑压力不够、喷嘴堵有异物。 原材料方面：收缩率过大 尺寸不稳定工艺条件方面：注塑压力过低、料筒温度过高、保压时间变动、注塑周期不稳模温太高。模具方面：浇口尺寸不均、型腔尺寸不准、型芯松动、模温太高或未设水道。 原材料方面：牌号品种有变动、颗粒大小不均、含有挥发性物质。
注塑部产品质量控制要求 “产品质量，人人有责”，优质产品是生产制造和管理出来的，而不是检验出来的。目标是品质优异，客户满意，一次成型合格率达98%以上。要达到上述目标，全体员工必须提高质量意识和工作责任心，并按如下要求做好各项工作。 1．产品开啤时，需参照“成型工艺记录表”内的工艺参数调机，开啤样板需经QC检查确认OK板后方可批量生产。 2．操作工开机前必须向管理人员或品检人员问清楚有关产品开机要求、质量要求、加工要求、包装要求及留意事项，严禁在不熟悉产品质量标准的情况下开机操作。 3．新工人上班或转班啤新产品时，领班/组长和品检人员必须向操作工讲清楚其产品质量标准、开机要求、包装要求及注意事项。 4．操作工开机时必须严格按机位“作业指导书”的要求去操作和控制产品质量，不15得将不合格流入成品箱中。 5．生产过程中，注塑领班/组长每3小时必须认真仔细地检查一次产品质量（如：外观、结构、颜色等）。 6．操作工需按要求对每啤产品的外观质量进行自检，每30分钟对照一次机位OK样板，对其内部结构进行认真检查，留意是否有断柱、盲孔、缺胶等不良现象，发现问题应立即停机通知管理人员改善。 7．保持工作台面干净整洁，产品要轻拿轻放，并将产品外表面朝上摆放（不可倒置）于台面上，且工作台上不可堆积过多产品。产品从模具中取出时需小心操作，勿让产品碰到模具上或产品互相碰撞，防止碰伤或刮伤产品。 8．严格按包装资料要求对产品进行包装与摆放，并注意入箱方式和包装数量，防止擦伤、碰伤产品和受压变形。 9．剪水口、批披峰时需小心操作，水口位应剪平，勿剪伤或批伤产品。产品周边轻微披峰用铜棒或顶针杆滚压毛边，用力不可过大，且要均匀一致，防止碰伤或刮伤产品。 10．生产过程中若发现正品内有不良品时，应予以分开摆放（隔开），并标识清楚， 11．领班/组长需及时安排人手对其进行返工处理。 12．管理人员及操作工均需做好交接班工作，交班人员需将产品质量要求、操作方式、包装要求及当班出现的问题和留意事项向接班人员交接清楚，接班人员应主动向交班人员问清楚有关情况。 13．因工作失职，造成产品质量问题而需返工的，由当班管理人员及有关操作工下班后自行处理。
塑胶注塑不良的分析以及处理措施 注塑成型部分 注塑定型时发生不良现象的原因 *模具的缺陷 *塑料树脂的缺陷 *不适合的成型条件 *产品设计上的问题 *对成型机性能的过大评价 *周围环境的变化 1. 破裂白化 广义的破裂包括破裂及细微破裂的Crazing。按产生的原因可以分为机械性破裂与化学应力破裂。 [1]机械性破裂（Mechanical Crack） 作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。为了防止破裂的产生，在进行产品设计时，须引起注意。设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。 [2]化学应力破裂（ESC Crack） 化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了部应力，致使总应力值高出塑料的破坏强度而产生的破裂。 化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。 为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。 2. 熔接线 成型品表面形成细线的现象。 熔接线发生在注塑成型时熔融树脂合流的地方。熔融树脂填充凝固后，树脂互相遇合的界面显示在表面上，致使强度及外观降低。出现在具有两个以上Gate的产品中或Hole﹑厚度
1薄壁注塑件常见缺陷分析 1 缺料成品得细小部位、角落处无法完全成型, 因模具加工不到位或就是排气不畅，成型上由于注射剂量或压力不够等原因, 设计缺陷(肉厚不足)修正缺料处模具，采取或改良排气措施，加肉厚, 浇口改善(加大浇口, 增加浇口) 加大注射剂量增加注射压力等 2 缩水常发生于成形品壁厚或肉厚不均处，因热熔塑料冷却或固化收缩不同而致，如肋得背面、有侧壁得边缘、ＢOSS柱得背面偷肉, 但至少保留2／3得肉厚；加粗鎏道、加大浇口;加排气升高料温加大注射压力延长保压时间等 3表面影像常发生于经过偷肉得ＢOSＳ柱、或筋得背面,或就是由于型芯、顶针设计过高造成应力痕降低火山口；修正型芯、顶针；母模面喷砂处理，降低模面亮度降低注射速度减小注射压力等 4 气纹发生于进浇口处, 多由于模温不高,注射速度、压力过高,进浇口设置不当, 进浇时塑料碰到扰流结构变更进浇口，流道打光, 流道冷料区加大,进浇口加大，表面加咬花(通过调机或修模赶结合线亦可) 升高模温降低注射速度减小注射压力等 5结合线发生于两股料流汇合处,如两个进浇口得料流交合，绕过型芯得料流交合，由于料温下降、排气不良所致变更进浇口，加冷料井，开排气槽或公模面咬花等升高料温升高模温等 6 毛边常发生公母模得结合处,由于合模不良所致，或就是模面边角加工不当，成型上常由于锁模力不够,料温、压力过高等修正模具 重新合模增加锁模力(CHECＫ射出机台吨位就是否足够）降低料温减小注射压力减少保压时间降低保压压力等 ７变形细长件、面积大得薄壁件、或就是结构不对称得较大成品由于成型时冷却应力不均或顶出受力不一所致修正顶针；设置起张紧作用得拉料销等；必要时公模加咬花调节变形调整公母模模温降低保压等（小件变形得调节主要靠压力大小及时间﹐大件变形得调节一般靠模温） 8 表面不洁模具表面粗糙，对于PC料，有时由于模温过高，模面有残胶, 油渍清理模面, 打光处理降低模温等９拉白易发生于成形品薄壁转角处或就是薄壁ＲＩB根部,由于脱模时受力不良造成,顶针设置不当或就是拔模斜度不够。加大转角处Ｒ角;增大脱模角度；增加顶针或就是加大其截面积;模面打光; 顶针或斜销打光降低射速 减小注射压力降低保压及时间等 11 拉模表现为脱模不良或模伤、拉花，主要由于拔模斜度不够或模面粗糙，成型条件也有影响增大拔模角度；模面打光;粘母模面时可以增加/变更拉料销, 牛角进料时注意牛角Φ径, 公模加咬花减小注射压力降低保压及时间等 10气孔透明成品PC料成形时容易出现, 由于注塑过程中气体未排尽，模具设计不当或就是成型条件不当都有影响增加排气 变更浇口(进浇口增大)，PC料流道必须打光严格烘料条件增加注射压力降低注射速度等 １2 断差发生于公母模块／滑块/斜销等得接合处, 表现为结合面得层次不齐等，由于合模不当或就是模具本身得问题修正模具 重新合模 １3 其它如顶针顶黑、烧焦、流痕、银条等缺限也会发生 １4 尺寸超公差模具本身得问题，或就是成型条件不当造成成型收缩率不合适通常改变保压时间、注射压力（第二段)对尺寸得影响最大，例如﹕提高射压、提高保压补缩作用可明显加大尺寸，降低模温亦可，加大进浇口或增加进浇口可以改善调节效果 2如何解决注塑件得侧壁凹痕 “凹痕”就是由于浇口封口后或者缺料注射引起得局部内收缩造成得。注塑制品表面产生得凹陷或者微陷就是注塑成型过程中得一个老问题。凹痕一般就是由于塑料制品壁厚增加引起制品收缩率局部增加而产生得，它可能出现在外部尖角附近或者壁厚突变处，如凸起、加强筋或者支座得背后,有时也会出现在一些不常见得部位.产生凹痕得根本原因就是材料得热胀冷缩,因为热塑性塑料得热膨胀系数相当高。膨胀与收缩得程度取决于许多因素，其中塑料得性能，最大、最小温度范围以及模腔保压压力就是最重要得因素。还有注塑件得尺寸与形状,以及冷却速度与均匀性等也就是影响因素。 塑料材料模塑过程中膨胀与收缩量得大小与所加工塑料得热膨胀系数有关，模塑过程得热膨胀系数称为“模塑收缩"。随着模塑件冷却收缩,模塑件与模腔冷却表面失去紧密接触，这时冷却效率下降,模塑件继续冷却后,模塑件不断收缩,收缩量取决于各种因素得综合作用。模塑件上得尖角冷却最快,比其它部件更早硬化，接近模塑件中心处得厚得部分离型腔冷却面最远，成为模塑件上最后释放热量得部分,边角处得材料固化后,随着接近制件中心处得熔体冷却，模塑件仍会继续收缩,尖角之间得平面只能得到单侧冷却，其强度没有尖角处材料得强度高。制件中心处塑料材料得冷却收缩,将部分冷却得与冷却程度较大得尖角间相对较弱得表面向内拉。这样, 在注塑件表面上产生了凹痕。凹痕得存在说明此
注塑成型中常见的缺陷及改善方法 一评价塑料制品质量的三个指标 1. 外观质量：包括完整性、颜色和光泽;； 2. 尺寸及相对位置的准确性； 3. 与用途相关的机械性能，化学性能 . 二造成制品缺陷的原因： 1．塑料问题：包括塑料质量配料及烘料等； 2．调机问题：包括注射压力、温度和周期等； 3．模具问题：包括模具设计，制造及磨损。模具问题往往是主要问题，而且是最难解决的问题 三制品常见缺陷分析及解决办法 1．填充不足（啤不满）：所啤胶件残缺不全，或多型腔时个别型腔啤不满。（1）进料调节不当，缺料或多料； （2）注射压力、温度及时间不够； （3)料温不够； （4）模温偏低或分布不均，运水设计不合理； （5）塑料流动性差； (6) 模具设计不合理（包括流道转折多，阻力大；胶件局部过薄；排气系统不良；流道无冷料井或冷料井不够；多型腔模具型腔数量过多，非平衡进料或浇口位置、形式不对或数量不足等）。 2.飞边（披锋）：塑料制品边缘、镶件接合处及顶针位出现多余薄翅。 （1）模具制造精度差：包括FIT模不良，镶件配合精度差，顶针孔间隙大等； (2) 模具设计不合理： ---排位不合理，导致压力不平衡； ---浇口位置不当，出现偏向性流动，造成一边缺料，一边出披锋； ---侧向分型机构设计不合理，锁模力不够，或因行位与镶件直身配合引起磨损；---模具排气不良，在高压下分型面被撑开等。 （3）啤机锁模力不够; (4)注射工艺条件(调机)不当：压力过大，温度过高及加料量过大等。 3．银纹（俗称水花，包括表面气泡和内部气泡）： 当塑料内充满过多水汽，分解气，溶剂气及空气时，制品表面沿料流方向形成一连串有银色光泽的如针条状或云母片状斑纹，这部分气体若只留在胶件壁内，则形成气泡。 （1）水汽：水汽若来自塑料则应烘料（吸湿性大的塑料如PA、PC、ABS、PPO 及PSF等必须烘料），有时水汽也来自型腔。 （2）料温高，塑料质量差以及剪切力过大都易产生分解气。 （3）当塑料中混入异种塑料时，有时也会产生银纹。
注塑件常见问题及解决方案 一、注塑件常见品质问题塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下：1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。18、顶白/顶高：注塑件表面有明显发白或高出原平面。 19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁 二、常见品质（缺陷）问题产生原因1、色差：①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。⑤色粉本身因素：有些色粉不受温，且制品很易受温度变化而改变。如：9278烤箱提手（A2945兰）。2、充填不足（缺胶）：①模具方面：A、浇注系统设计不合理，浇注系统是熔体进入模腔的通道，对塑料件成型质量有很大关系，浇口不平行，浇口的位置不是在壁厚部位；B、模具排气结构不良；C、熔体中的杂质或冷料阻塞流道；D、模具温度未达要求。②原料方面：A、原材料含水量过大；B、原料中易挥发物超标；C、原材料中杂质或再生料过多。③注塑机方面：A、注射量不足：如用150T机生产180T产品。B、喷嘴为异物堵塞，喷嘴孔太小；C、原料供应不足：如料筒堵塞，水口料影响下料；D、止逆阀故障；E、注射行程不够。④成型操作方面：A、模具温度过低；B、注射压力太低；C、保压时间太短；D、注射速度太慢；E、熔体温度太低。3、翘曲变形：①模具方面：主要是针对模具设计方面不合理原因造成，在此不作讲述。②成型操作方面：A、注射压力过高，流体方向和垂直流向方向分子取向相差
注塑件常见问题名称解释及解决方法缩影--------塑件因壁厚影响产生收缩而造成局部表面下陷的现象，可通过增加压力、降低速度及延长冷却时间改善。波纹--------出现在塑件表面呈水纹状的外观缺陷，特别是透明塑件，如仪尺、便条盒。可通过提升模温和料筒温度并 加快速度来改善。 废边--------在注塑过程中溢入模具合磨面缝隙间并留在产品上的剩余料，修模或用修边刀去除。 缺料--------指模腔因塑料不能充分填塞引起的外观缺陷，增加压力是最直接的方法。 变形--------塑件在出模后冷却收缩引起的歪曲现象，主要是冷却时间不够引起。 开裂--------制品受内应力、外部冲击（顶处）或环境条件（温度）影响而在其表面或外部所产生的裂纹，由其是透明产 品，可提高模温减小压力改善。 银丝--------也就是我们常说的料花，指原料在受潮或未烘干的情况下注塑导致塑件表面产生银白色丝状的缺陷。 色差---------一批塑料零件颜色与正常的标准色泽（色板）有差异。熔接痕--------模塑时产生的一种线状痕迹，是由注射时两股料流相遇时在其结合处未完全熔化而造成，有时会产生明 显的色痕，特别是碎纸机箱门和上盖。
一.成型四大要素 温度: 1.原料加温预热. 2.原料熔融温度. 3.模具温度 压力: 1.关模压力. 2.开模压力. 3.射出压力. 4.顶出压力. 时间: 1.射出时间. 2.成型时间. 3.冷却时间. 速度: 1.射出速度. 2.开模速度. 3.顶出速度. 4.关模速度. 5.螺杆速度. 二.常用塑料之特性 什么是热固性塑料 在一定温度下,经过一定时间加热,加压或加入硬化济后,发生化学反应而硬化的塑料,如: 酚醛聚脂,不饱和聚脂等. 什么是热塑性塑料? 在受热后发生物态变化,由固体软化或熔化成粘流体状态,冷却后又可硬化的塑料. 如:ABS,PS,PC,POM等 三.热固性塑料与热塑性塑料之异同
胶件常见缺陷描述 1．披峰：合模界面挤出树脂。常常是由料温过高，射出压力太高或模具不良所造成的。 2．走胶不齐（不够胶）：模糟射料不中致使射出不良，塑胶件成形不全，压力低，射胶 不足所致。 3．缩水：表面凹痕，常见于胶位厚的地方。是由于射出压力胶量不足，射胶时间不够， 模温过高所致。 4．夹水纹：两股以上分流汇合点上生成的发状细线。常由料温低、困气或有碰穿位所造 成。 5．混色：色粉混合或熔融不均所致，使局部颜色与周围颜色不一致。 6．料花：物料流向之银条。由射速太快、排气不良、料内水份或混料不一所造成。 7．模花：塑胶件表面（常见于光面）有花痕（每啤货都有）。常常是模表面被轻微划伤。 需将模具交给模房省模刨光。 8．气泡：制成品内中空有空气。夹气、排气不良所造成的。 9．0黑点：塑胶件胶体中出现黑色斑点。是原料，色粉中有杂质或料筒未清洗干净所致。 10．划花（擦花）：表面伤痕。是由于货物在拿送或搬运过程中被硬件损伤。 11．胶屎：塑胶件表面局部无光泽，与周围不一致。是由于模上有冷胶，需省模。 12．拖胶：胶被拖起，是由于模上有擦花、拖模不顺或调机各级压力不协调所致。 13．气影：塑胶件表面有雾状痕迹。常出现在水口附近。是由于压力小或速度快所造成。 14．多胶：塑胶件局部多一些胶，凸起。是由于模具某处少一点、有凹陷或断针、爆裂所致。 15．反光：整个表面或局部发亮。与混料、熔胶、走胶路线有关。 16．焦纹：塑胶件表面（常见于光面）出现象指纹一样细纹。常由于模上有纹，或各级压力不协调所致。 17．波浪纹：塑胶的边缘产生象波浪一样的波纹。常于模具表面有轻微损伤。 18．拉白、顶白：由于机械外力作用使胶体发白。常由于压力过大所造成的。 19．沙孔：塑胶件表面粗糙不平。常由于模具表面不平，不够光滑，或料的质量较差。 20．油迹：塑胶件表面有油污。影响外观及丝印。常由打油而形成的，需擦净。 21．色偏白：所啤货色比样办浅。即比标准色浅。常由于色粉量偏少或温度太低所致。 22．色偏黄：所啤货色比样办深。即比标准色深。常由于色粉量偏多或温度太高所致。 23．变形：所啤的塑胶件平面不平或与所配的部件相装配不合适，常常是由于啤得太快，注塑速度太快、冷却时间太短所造成，或是啤工取下啤件时用力方向不当所致，或模具故障。
塑胶行业-塑胶件常见缺陷 塑胶件常见缺陷；1．塑胶成品缺陷；粘模(扯模)：制品的柱筋及细少多型腔件，在脱模后；力偏大，或模具局部粗糙等因素导致；缺料(填充不足)：制品结构与所设计的形状结构不符；充满，常产生于制品的柱，孔或薄胶位以及离入水口较；力不够，模温不足，骨位过薄，局部有油或排气不够(；充满；多胶：制品结构与所设计的形状结构不符，局部多出胶；间凸起，指甲可感觉到；缩水：制品表面 塑胶件常见缺陷 1．塑胶成品缺陷 粘模(扯模)：制品的柱筋及细少多型腔件，在脱模后未能脱模而粘附在模具相应位置因成型压力偏大，或模具局部粗糙等因素导致。 缺料(填充不足)：制品结构与所设计的形状结构不符，局部胶位不满足，短少，塑件未能完全充满，常产生于制品的柱，孔或薄胶位以及离入水口较远的部位，因成型压力不够，模温不足，骨位过薄，局部有油或排气不够(困气)导致胶位不能填充满。 多胶：制品结构与所设计的形状结构不符，局部多出胶位，或塑件表面有点状物，四周凹陷中间凸起，指甲可感觉到。通常由模具成型面碰，崩缺，损伤及细小型芯顶针移位或断掉导致。 缩水：制品表面因成型时，冷却硬化收缩，产生的肉眼可见凹坑或窝状现象称为“缩水”。制品结构的较厚胶位如骨位，柱位等对应表面，因成型压力不足，保压及射胶时间偏短，或模温偏高，而导致因局部收缩偏大而造成。 夹水纹(熔接痕)：熔胶在模腔内流动中分流后再汇合时不充分，不能完全熔合，冷却后在塑件表面形成的线状痕迹和线状熔接缝，模温偏低，料温偏低，制品局部偏薄或模具有粗大型芯及材料流动性不好等都会导致夹水纹的产生，温度及困气也对其有最大影响。 烘印(光影)：制品结构的厚薄胶位在熔胶流动时受阻改变方向而形成的光泽不一致的现象，通常在水口周围，塑件表面呈光泽度不够，颜色灰蒙。制品结构
