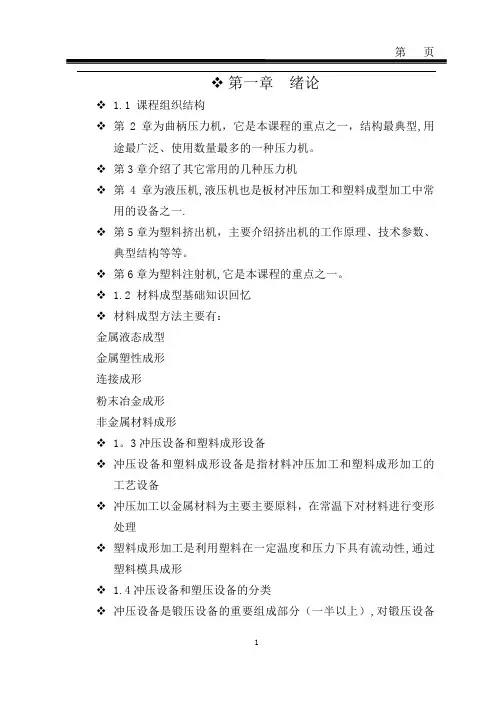

第一章绪论
1.1 课程组织结构
第2章为曲柄压力机，它是本课程的重点之一，结构最典型，用途最广泛、使用数量最多的一种压力机。
第3章介绍了其它常用的几种压力机
第4章为液压机，液压机也是板材冲压加工和塑料成型加工中常用的设备之一。
第5章为塑料挤出机，主要介绍挤出机的工作原理、技术参数、典型结构等等。
第6章为塑料注射机，它是本课程的重点之一。
1.2 材料成型基础知识回忆
材料成型方法主要有：
金属液态成型
金属塑性成形
连接成形
粉末冶金成形
非金属材料成形
1.3冲压设备和塑料成形设备
冲压设备和塑料成形设备是指材料冲压加工和塑料成形加工的工艺设备
冲压加工以金属材料为主要主要原料，在常温下对材料进行变形处理
塑料成形加工是利用塑料在一定温度和压力下具有流动性，通过塑料模具成形
1.4冲压设备和塑压设备的分类
冲压设备是锻压设备的重要组成部分（一半以上），对锻压设备
分类：
机械压力机(J)，液压机(Y)，
自动锻压机(Z)，捶(C)，
锻机(D)，剪切(Q)，
弯曲校正机(W)，其它(T)。
塑料成形加工设备：塑料机械类的代号为“S”。
塑料机械分类：
挤出机(J)，吹塑中空机(C)，
压延机(Y)，注塑机(Z)。
1.5成型机械发展趋势
1、数控成形机械迅猛发展
2、高速成形机械的高速化水平不断提高
3、成形机械精度不断提高
4、新兴成形技术的出现
5、FMS柔性制造系统的出现
1.6学习目的
作为一名工艺人员和模具设计人员，必须熟练掌握各种设备的适用工艺范围和生产能力，能根据具体工艺情况，正确合理得选购和选用设备。
作为生产一线的工程技术人员，必须掌握如何正确的使用、调整和维护主要机械设备
了解部分专用、先进和精密机械的工作原理、结构特点和性能
●第1章模具机械加工基础
●工艺规程设计
2.1.1 基本概念
2.1.2 设计、制造与使用的关系
2.1.3 工艺规程制定的原则和步骤
2.1.4 产品图纸的工艺分析
2.1.5 毛坯的设计
2.1.6 定位基准的选择
2.1.7 零件工艺路线的分析与拟定
2.1.8 加工余量与工序尺寸的确定
2.1.11 工艺装备的选择
●本章的学习目的与要求：
●了解掌握生产过程、工艺过程、生产纲领和生产类型等概念；
●掌握工序、工位，安装、工步的概念；
●熟悉零件的工艺分析、毛坯的选择；
●掌握定位基准的选择；
●了解工艺路线的拟定；
●熟悉确定加工余量、工序尺寸及其公差；
●了解工艺装备的选择;
●重点、难点
●工序、工位，安装、工步的概念及应用；
●零件的工艺分析、毛坯的选择；
●定位基准的选择；
●工艺路线的拟定；
●确定加工余量、工序尺寸及其公差；
●机床与工艺装备的选择、切削用量与时间定额的确定。
●基本概念
生产过程:将原材料转变为成品的全过程称为生产过程。
包括：（1）产品投入前的生产技术准备工作：产品试验研究和设计、工艺设计和专用工艺装备的设计及制造、各种生产资料和生产组织等方面的准备工作；（2）毛坯制造：毛坯的锻造、铸造和冲压等；（3）零件的加工过程：机械加工、特种加工、焊接、热处理和表面处理；（4）产品的装配过程：部件装配、总装配、检验和调试等；（5）各种生产服务活动：原材料、半成品、工具的供应、运输、保管以及产品的油漆和包装等。
●基本概念—工艺过程及其组成
工艺过程：生产过程中为改变生产对象的形状、尺寸、相对位置和性质等。使其成为成品或半成品的过程称为工艺过程。
●基本概念—工艺过程及其组成
工序：工序是一个或一组工人，在一个工作地点对同一个(或同时对几个)工件进行加工，所连续完成的那一部分工艺过程。它是组成工艺过程的基本单元，又是生产计划和经济核算的基本单元。
划分工序的依据：是工作地点(或设备)、加工对象(工件)是否变动以及加工是否连续完成.如果其中之一有变动或者加工不是连续完成，则构成另一个工序。
●基本概念—工艺过程及其组成
工步：在一个工序内，往往需要来用不同的刀具和切削用量，对不同的表面进行加工。为了便于分析和描述工序的内容，工序还可进一步划分为工步。当加工表面、切削工具和切削用量中的转速与进给量均不变时，所完成的那部分工序称为工步。
●基本概念—工艺过程及其组成
进给（走刀）：有些工步，由于需要切除的余量较大或其它原因，需要对同一表面进行多次切削。刀具从被加工表面上每切下一层金属层即称为一次进给。如图1-6所示为车削两个不同直径的外圆柱面时应划分为
两个工步，第一工步车φ80mm外圆仅一次进给，第二工步车φ60mm外圆为两次进给。
●基本概念—工艺过程及其组成
●基本概念—工艺过程及其组成
安装：件在加工之前，在机床或夹具上先占据一个正确的位置，工件经一次装夹后所完成的那一部分工序称为安装。在一道工序中，有时工件需要进行多次装夹，如表1—1中的工序1，当车削第一个端面、打中心孔时要进行一次装夹，调头车另一端面、打中心孔又需要重新装夹工件，所以完成该工序，工件要进行两次装夹。多一次装夹，不单增加了装卸工件的辅助时间，同时还会产生装夹误差。因此，在工序中应尽量减少装夹次数。，这就是定位。定位后对工件进行夹紧的过程称为安装，安装要使工件在加工过程中保持定位时的正确位置不变。
●基本概念—工艺过程及其组成
●基本概念—工艺过程及其组成
工位：为了减少工件安装的次数，常采用各种回转工作台、回转夹具或移位夹具，使工件在一次安装中先后处于几个不同的位置进行加工。此时，工件在机床上占据的每一个加工位置都称为一个工位。
●基本概念—生产纲领与生产类型
生产纲领：企业在计划期内应生产的产品产量（年产量）和进度计划称为生产纲领。
生产类型：
单件生产：单件生产的基本特点是产品品种较多，每种产品仅生产一件或数件，同一个工作地点的加工对象经常改变，且很少重复生产。
成批生产：成批生产的基本特点是产品品种多，但同一产品均有一定的数量，工作地点的加工对象周期性地更换。
大量生产：大量生产的基本特点是产品品种单一而固定，同一产品产量
很大，大多数工作地长期进行一个零件某道工序的加工，生产具有严格的节奏性。
●设计、制造与使用的关系
●工艺规程制定的原则和步骤
1．工艺规程：规定产品或零部件制造工艺过程和操作方法等的工艺文件称为工艺规程。
2．工艺规程的作用：（1）是指导生产的重要技术文件；（2）是生产组织和生产管理工作的基本依据；（3）是新建或扩建工厂或车间的基本资料。
●3．制定工艺规程的基本原则
保证以最低的生产成本和最高的生产效率，可靠地加工出符号设计图样要求的产品。
●4．工艺规程的种类
1、机械加工工艺过程卡片：主要用于单件小批生产和中批生产的零件。其格式见表1-4。
2、机械加工工序卡片：用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。
●5．工艺规程的要求
（1）生产质量的可靠性；
（2）工艺技术的先进性；
（3）经济性；
（4）有良好的劳动条件。
●6．编制工艺规程的步骤
（1）研究产品的装配图和零件图进行工艺分析；
（2）确定生产类型；
（3）确定毛坯；
（4）拟订工艺路线；
（5）确定各工序的加工余量，计算工序尺寸及其公差；
（6）选择各工序使用的机床设备及刀具、夹具、量具和辅助工具；（7）确定切削用量及时间定额；
（8）填写工艺文件。
●产品图纸的工艺分析
●零件结构的工艺分析
1、零件形状构成
2、零件类型
各种零件大致分为五大类——轴类零件、套类零件、盘环类零件、叉架类零件以及箱体。
●3、零件结构的工艺性
●表1-6列出了几种零件的结构并对零件结构的工艺性进行对比。
●产品图纸的工艺分析
零件的技术要求分析
1．零件的技术要求
尺寸精度、几何形状精度、各表面的相互位置精度、表面质量、零件材料、热处理及其它要求。
2．分析的目的
通过分析，判断其可行性和合理性，合理选择零件的各种加工方法和工艺路线。
●毛坯的选择
●毛坯的种类
锻件、铸件、焊接件、各种型材及板料等。
●毛坯的选择
选择原则
（1）零件材料的工艺性及组织和力学性能要求；
（2）零件的结构形状和尺寸；
（3）生产类型；
（4）工厂生产条件。
●毛坯形状与尺寸的确定
1．毛坯余量（加工总余量）
毛坯尺寸与零件的设计尺寸之差。
2．毛坯公差
毛坯尺寸的制造公差。
3．毛坯长度
如图1-6所示。
●毛坯形状与尺寸的确定
●组合毛坯
某些形状比较特殊的零件，单独加工比较困难，如图1-9a中的圆弧R14mm，可将两个(或数个)零件组合在一起，如图1-9b所示。使R14的圆弧面成为一个整圆，加工容易。加工合格后再将其分割成两个零件。
● 1.4 定位基准的选择
在制定零件加工的工艺规程时，正确地选择工件的定位基准有着十分重要的意义。定位基准选择的好坏，不仅影响零件加工的位置精度，而且对零件各表面的加工顺序也有很大的影响。
●主要内容
一、基准及其分类
二、工件定位的基本原理
三、定位基准的选择
四、工件的装夹方法
●基准的概念
零件都是由若干表面组成，各表面之间有一定的尺寸和相互位置要求。零件表面间的相对位置要求包括两方面：表面间的距离尺寸精度和相对位置精度（如同轴度、平行度、垂直度和圆跳动等）要求。研究零件表面间的相对位置关系离不开基准，不明确基准就无法确定零件表面的位置。
基准：就其一般意义来讲，就是零件上用以确定其他点、线、面的位置所依据的点、线、面。
●基准的分类
基准按其作用不同，可分为设计基准和工艺基准两大类。
●基准的分类
设计基准：
在零件图上确定某些点、线、面的位置时所依据的那些点、线、面，即在设计图样上所采用的基准称为设计基准。
如图1-10所示零件。
●基准的分类
工艺基准：零件在加工和装配过程中所使用的基准，称为工艺基准。
●基准的分类
工艺基准按用途不同，又分为：
工序基准、定位基准、测量基准和装配基准。
●基准的分类
工序基准：在工序图上用来确定本工序被加工表面加工后的尺寸、形状、位置的基准称为工序基准。
●工序基准
如图1-11a、所示，设计图上键槽底面位置尺寸S的设计基准为轴心线O。由于工艺上的需要，在铣键槽工序中，键槽底面的位置尺寸按工序
标注，轴套外圆柱面的最低母线B为工序基准。
●基准的分类
定位基准：在加工时，使工件被加工面在机床或夹具中占据正确位置(即将工件定位)所使用的基准，称为定位基准。
●定位基准
如图1-12a所示轴套零件，在加工键槽的工序中，工件以内孔在心轴上定位，则孔的轴心线O是定位基准。若工件以外圆柱面在支承板上定位，如图1-12b所示，则母线B为该工序的定位基准。
●基准的分类
测量基准：零件检测时，用以测量已加工表面的尺寸及位置所使用的基准，称为测量基准。
●测量基准
图 1-13为检验零件大端侧平面位置尺寸所采用的两种测量方法。图a 用极限量规测量，母线a-a为测量基准。图b用游标卡尺测量，大圆柱面上距侧平面最远的圆柱母线为测量基准。
●基准的分类
装配基准：装配时用来确定零件或部件在产品中的相对位置所采用的基准称为装配基准。
●装配基准
例如图1-10所示零件φ40h6及端面B既为装配基准。
●工件正确定位
在机械加工中，工件被加工表面的尺寸、形状和位置精度，取决于工件相对于刀具和机床的正确位置和运动。确定工件在机床上或夹具中占有正确位置的过程称为定位。为防止在加工过程中因受切削力、重力、惯性力等的作用破坏定位，工件定位后应将其固定，使其在加工过程中保持定位位置不变的操作称为夹紧。将工件在机床上或夹具中定位、夹紧
的过程称为装夹。制定零件的机械加工工艺规程时，必须选择工件上一组(或一个)几何要素(点、线、面)作为定位基准，将工件装夹在机床或夹具上以实现正确定位。
●工件正确定位应满足的要求
（1）要保证加工精度
（1)应使工件相对于机床占据一个正确的位置。
●工件正确定位应满足的要求
（2）要保证加工精度
位于机床或夹具上的工件还必须相对于刀具有一个正确位置，方法有：1）试切法:试切——测量——调整——再试切，反复进行到被加工尺寸达到要求为止的加工方法。一般在单件小批生产中采用。
2）调整法
先调整好刀具和工件在机床上的相对位置，并在一批零件的加工过程中保持这个位置不变，以保证工件被加工尺寸的方法。多用于成批和大量生产。
●工件正确定位应满足的要求
●定位基准的种类
粗基准精基准
●定位基准的选择——粗基准
1．粗基准
机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基准称为粗基准。
●定位基准的选择——粗基准
2 ．粗基准选择
1）如果要求保证加工表面与非加工表面之间的相互位置精度，则应选非加工面为粗基准。
●定位基准的选择——粗基准
2 ．粗基准选择
2）若要保证某加工表面切除的余量均匀，应选该表面作粗基准。
●定位基准的选择——粗基准
2 ．粗基准选择
3）如果零件上有几个不加工表面，则应以其中与加工表面相互位置精度较高的不加工表面作粗基准。
●定位基准的选择——粗基准
2 ．粗基准选择
4）若零件上每个表面都要加工，则应选加工余量最小的表面为粗基准。
●定位基准的选择——粗基准
2 ．粗基准选择
5）选作粗基准的表面，应尽可能平整，不能有飞边、浇注系统、冒口或其它缺陷。
6）一般情况下粗基准不重复使用。
●定位基准的选择——精基准
1．精基准
用已经加工过的表面作定位基准则称为精基准。
●定位基准的选择——精基准
2．精基准选择
1）基准重合原则选择被加工表面的设计基准为定位基准，以避免因基准不重合引起基准不重合误差，容易保证加工精度。
●定位基准的选择——精基准
2．精基准选择
2）基准统一原则应选择几个被加工表面（或几道工序）都能使用的
定位基准为精基准。
3）自为基准原则精加工或光整加工工序要求加工余量小而均匀，这时应尽可能用加工表面自身为精基准。
●定位基准的选择——精基准
2．精基准选择
4）互为基准原则两个被加工表面之间位置精度较高，要求加工余量小而均匀时，多以两表面互为基准进行加工。
●定位基准的选择——精基准
2．精基准选择
5）定位基准的选择应便于工件的安装与加工，并使夹具的结构简单。
●工件的装夹方法
工件安装的好坏是机械加工中的重要问题，它不仅直接影响加工精度、工件安装的快慢、稳定性．还影响生产率的高低。为了保证加工表面与其设计基准间的相对位置精度，工件安装时应使加工表面的设计基准相对机床占据一正确的位置。
在各种不同的机床上加工零件时，有各种不同的安装方法。安装方法可以归纳为直接找正法、划线找正法和采用夹具安装法三种。
●工件的装夹方法
1．找正法装夹工件
用百分表、划针或目测在机床上直接找正工件的有关基准，使工件占有正确的位置称为直接找正法。多用于单件和小批生产。有两种：
（1）直接找正法
（2）划线找正法
●工件的装夹方法
1．找正法装夹工件
（1）直接找正法
用百分表、划针或目测在机床上直接找正工件的有关基准，使工件占有正确的位置称为直接找正法。多用于单件和小批生产。
●工件的装夹方法
（2）划线找正法
在机床上用划针按毛坯或半成品上所划的线来找正工件，使其获得正确位置的一种方法。此方法要多一道划线工序，划出的线本身有一定宽度，在划线时又有划线误差，校正工件位置时还有观察误差，因此该法多用于生产批量较小，毛坯精度较低，以及大型工件等不宜使用夹具的粗加工中。
●工件的装夹方法
2．用夹具装夹工件
利用夹具上的定位元件使工件获得正确位置。夹具是机床的一种附加装置，它在机床上相对刀具的位置在工件未安装前已预先调整好，所以在加工一批工件时不必再逐个找正定位，就能保证加工的技术要求，既省工又省事，是高效的定位方法，在成批和大量生产中广泛应用。
●工艺路线的拟定
工艺路线是工艺设计的总体布局
一、表面加工方法的选择
二、工艺阶段的划分
三、工序的划分
四、加工顺序的安排
●工艺阶段的划分
（1）粗加工阶段切除加工表面上的大部分余量。
（2）半精加工阶段为主要表面的精加工作好必要的精度和余量准备，并完成一些次要表面的加工。
（3）精加工阶段使要求高的表面达到规定要求。
（4）光整加工阶段提高被加工表面的尺寸精度和减少表面粗糙度，一般不能纠正形状和位置误差。
●工艺阶段划分的作用
（1）保证产品质量
（2）合理使用设备
（3）便于热处理工序的安排，使热处理与切削加工工序配合更合理（4）便于及时发现毛坯缺陷和保护已加工表面
●工序的划分——工序集中
1 ．工序集中
2 ．工序集中的特点
（1）工件在一次装夹后，可以加工多个表面。能较好地保证表面之间的相互位置精度；可以减少装夹工件的次数和辅助时间；减少工件在机床之间的搬运次数，有利于缩短生产周期。
（2）可减少机床数量、操作工人，节省车间生产面积，简化生产计划和生产组织工作。
（3）采用的设备和工装结构复杂、投资大，调节和维修的难度大，对工人的技术水平要求高。
（4）单件小批生产采用工序集中
●工序的划分——工序分散
1．工序分散
2．工序分散特点
（1）机床设备及工装比较简单，调整方便，生产工人易于掌握。（2）可以采用最合理的切削用量，减少机动时间。
（3）设备数量多，操作工人多，生产面积大。
（4）大批、大量生产采用工序集中和分散
●加工顺序的安排
——切削加工工序的安排
1）零件分段加工时，应遵循“先粗后精”的加工顺序。
2）先加工基准表面，后加工其它表面
3）先加工主要表面，后加工次要表面
4）先加工平面，后加工内孔
●加工顺序的安排
——热处理工序的安排
1）为改善金属组织和加工性能的热处理工序
退火、正火和调质等，一般安排在粗加工前后。
2）为提高零件硬度和耐磨性的热处理工序
淬火、渗碳淬火等，一般安排在半精加工之后，精加工、光整加工之前。3）时效处理工序
减小或消除工件的内应力
3．辅助工序安排
检验、去毛刺、清洗、涂防锈油等。
●加工余量的确定
一、加工余量的概念
二、影响加工余量的因素
三、确定加工余量的方法
●一、加工余量的概念
1．工序余量
相邻两工序的工序尺寸之差。是被加工表面在一道工序切除的金属层厚度。对于对称表面或回转体表面，其加工余量是对称分布的，是双边余量。
2．加工总余量
是毛坯尺寸与零件图的设计尺寸之差。也称毛坯余量。
3．基本余量、最大余量、最小余量
●1、工序余量（1）
●1、工序余量（2）
●1、工序余量（3）
●1、工序余量（4）
●影响加工余量的因素
1）被加工表面上由前道工序生产的微观不平度和表面缺陷层深度。2）被加工表面上由前道工序生产的尺寸误差和几何形状误差。
3）前道工序引起的被加工表面的位置误差。
4）本道工序的装夹误差。
对称表面或回转体表面，工序的最小余量：
非对称表面其加工余量是单边的：
●二、影响加工余量的因素
●三、确定加工余量的方法
1．经验估计法
采用类比法估计确定加工余量的大小。多用于单件小批生产。
2．分析计算法
以一定的经验资料和计算公式为依据，对影响加工余量的诸因素进行逐项的分析计算以确定加工余量的大小。仅在贵重材料及某些大批生产和大量生产中采用。
3．查表修正法
以有关工艺手册和资料所推荐的加工余量为基础，结合实际加工情况进行修正以确定加工余量的大小。应用较广。
●工序尺寸及其公差设计
●工序尺寸及其公差的确定
工序尺寸：某工序加工应达到的尺寸
一、工艺基准与设计基准重合时工序尺寸及其公差确定
二、工艺基准与设计基准不重合时工序尺寸及其公差的确定
●工序尺寸及其公差确定
——工艺基准与设计基准重合
1.确定基本余量
确定工序尺寸，必须确定零件各工序的基本余量——常用查表法。
2.确定工序尺寸
由最后一道工序开始向前推算。
●工序尺寸及其公差确定
——工艺基准与设计基准重合
1.确定基本余量
确定工序尺寸，必须确定零件各工序的基本余量——常用查表法。
2.确定工序尺寸
由最后一道工序开始向前推算。
●工序尺寸及其公差确定
——工艺基准与设计基准不重合
1．工艺尺寸链及其极值解法
2．用尺寸链计算工艺尺寸
（1）定位基准与设计基准不重合的尺寸换算
（2）测量基准与设计基准不重合的尺寸换算
（3）工序基准是尚待继续加工的表面
（4）孔系坐标（工序）尺寸及其公差的计算
●工艺尺寸链及其极值解法
1.工艺尺寸在工艺附图或工艺规程中所给出的尺寸称为。
2.尺寸链在机械制造中称这种相互联系且按一定顺序排列的封闭尺寸组合为尺寸链。
3.工艺尺寸链工艺尺寸所组成的尺寸称为工艺尺寸链。
4.特征封闭性。
5.工艺尺寸链的组成
6.工艺尺寸链图
7.工艺尺寸链的计算极值法、概率法。
●工艺尺寸链的组成
1.组成环：
在加工过程中直接保证的尺寸，用表示。
2.封闭环：
在加工过程中间接得到的尺寸，用表示。
3.增环：
当某组成环增大（其它组成环保持不变），封闭环也随之增大，则该组成环称为增环。用表示。
4.减环：
当某组成环增大（其它组成环保持不变），封闭环反而减小，则该组成环称为减环。用表示。
●用尺寸链计算工艺尺寸
1．定位基准与设计基准不重合的尺寸换算
2．测量基准与设计基准不重合的尺寸换算
3．工序基准是尚待继续加工的表面
4．孔系坐标（工序）尺寸及其公差的计算
●工艺装备的选择
●机床的选择
选用机床应与所加工的零件相适应。
●工艺装备的选择
1．夹具的选择
大批量生产的情况下，应广泛使用专用夹具。
2．刀具的选择
取决于所确定的加工方法、工件材料、所要求的加工精度、生产率和经济性、机床类型等。
3．量具的选择
根据检验要求的准确度和生产类型来决定。
● 1.2 模具的制造精度
● 1.2.1 概述
●影响模具精度的主要因素有:
●1)、制件的精度
●2）、模具加工技术手段水平
●3）、模具钳工装配水平
●4）、模具制造的生产方式和管理方式
● 1.2.2影响零件制造精度的因素
● 1.工艺系统的几何误差对加工精度的影响
●1）加工原理误差
●2）调整误差
●3）机床误差
●4）夹具制造误差与磨损
●5）刀具的制造误差与磨损
● 2.工艺系统受力变形引起的加工误差
●1）系统刚度对加工精度的影响
●2）减小工艺系统受力变形对加工精度影响的措施
● 3.工艺系统的热变形对加工精度的影响
●1）工件热变形对加工精度的影响
●2）刀具热变形对加工精度的影响
《模具制造工艺学》试卷及答案
一、判断题：正确的打符号√，错误的打符号×。（每题2分，共20分） 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下， 按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上 的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工 序。 （√） 4、在加工过程中直接保证的尺寸等称为封闭环。（×） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（√） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（√） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√） 二、选择题：（每题2分，共20分） 1、在不同的生产类型下，同一产品的工艺过程是（C ） 第 0 页，共6页
A、相同的； B、相似的； C、不同的。 2、下列不属于平面加工方法的是（D ） A、刨削 B、磨削 C、铣削 D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm时， 它的终了加工方法应该采用（ A ） A、精车； B、精磨； C、粗磨； D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（A ） A、选择设计基准作为精基准 B、以粗基准作为精基准 C、在多数工序中采用同一组精基准定位 D、选择加工表面本身作为精基准 5、以下适合线切割加工的对象是（C ） A、阶梯孔、阶梯轴； B、型腔； C、成型刀、样板； D、非导电材料。 7、电火花加工凹模型孔是利用（C ）之间脉冲放电产生电腐蚀现象的 原理而进行的。 A.工作液与工件； B.工作液与工具电极； C.工件与工具电极。 8、用坐标镗床加工孔系，其表面粗糙度可达（B ） A、Ra= 0.8； B、Ra=0.4； C、Ra=1.6。 第 1 页，共6页
一、解释名词 1．工艺规程：是记述由毛坯加工成为零件的一种工艺文件。它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必的操作方法等。2 2．工序是指一个（或一组）工人，在一个固定的工作地点（如机床或钳工台等），对一个（或同时几个）工件所连续完成的那部分工艺过程。2 3．工步：当加工表面、切削工具和切削用量中的转速与进给量均不变时，所完成的那部分工序称为工步。如上述阶梯轴工序2是三个工步。2 4．走刀：在一个工步内由于被加工表面需切除的金属层较厚，需要分几次切削，则每进行一次切削就是一次走刀。2 5．安装：工件经一次装夹后所完成的那一部分的工序。2 6．工位：工件在机床上占据的每一个加工位置。2 7．生产纲领：工厂制造产品（或零件）的年产量，称为生产纲领。2 8．零件结构的工艺分析：零件结构的工艺分析就是分析零件结构的工艺性以及在满足使用要求的前提下制造的可行性和经济性。2 9．基准就是用以确定其他点、线、面的位置所依据的点、线、面。2 10．设计基准：在零件图上用以确定其他点、线、面的基准，称为设计基准。2 11．定位基准：加工时使工件在机床或夹具中占据一正确位置所用的基准。2 12．测量基准：零件检验时，用以测量已加工表面尺寸及位置的基准。2 13．装配基准：装配时用以确定零件在部件或产品中位置的基准。2 14．工序集中：就是使每个工序中包括尽可能多的工步内容，因而使总的工序数目减少。夹具的数目和工件的安装次数也相应地减少。2 15．工序分散：就是将工艺路线中的工步内容分散在更多的工序中去完成，每道工序的工步少，工艺路线长。2 16．加工总余量：毛坯尺寸与零件设计尺寸之差称为加工总余量。2 17．工序余量是每一工序所切除的金属层厚度，或相邻两工序基本尺寸之差。2 18．单边余量：指非对称结构的非对称平面的加工余量。2 19．双边余量：指零件对称结构的对称表面，如回转体表面(内、外圆柱 面)的加工余量。2 20．工作面—指模具中直接对工作作用的表面。3 21．成形砂轮磨削法（仿形法）：将砂轮修整成与工作型面完全吻合的相反形面，再用砂 轮去磨削工件，获得所需尺寸及技术要求的工工件。3 22．夹具磨削法（范成法）：加工时将工作装夹在专用夹具上，通过有规律地改变工 件与砂轮的位置，实现对成形面的加工，从而获得所需的形状与尺寸。3 23．数字控制（Numerical Control）：是有数字化信号对机床的运动及其加工过程进行控制的一种方法，简称为数控（NC）。4 24．数控机床是采用了数控技术的机床，或者说是装备了数控系统的机床。4 25．数控加工是指在数控机床上进行零件切削加工的一种工艺方法。4 26．程序编制时指从零件图样到制成控制介质的过程。4 27．起刀点：指刀具起始运动的刀位点，即程序开始执行时的刀位点。4 28．刀位点即刀具的基准点。4 29．对刀点：与工件零点有固定联系尺寸的圆柱销的中心。用其对刀点作为起刀点。4 30．手工编程：就是程序编制的全部或主要由人工完成，有时也借助于通用计算机进行一些复杂的数值计算。4 31．自动编程是用计算机及其外围设备并配以专用的系统处理软件进行编程。4 32．电火花加工的基本原理：是基于工件与电极（正极与负极）之间脉冲性火花放电时的电腐蚀现象来对工件进行加工，以达到一定的形状、尺寸和表面粗糙度要求。5 33．极性效应现象：正负两极材料相同（如用钢电极加工钢工件）但因其极性不同而发生被蚀除速度不一样的现象叫做极性效应。5 34．正极性加工：工件接正极，工具电极接负极。5
第一章模具制造工艺规程基础知识 习题 一、填空题 1、生产过程中为改变生产对象的、、位 置和等，使其成为成品或半成品的过程称为工艺过程。 2、注射模的结构零件按其外形分为、和。 3、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生 产类型，包括、、三种类型。 4、在工艺过程中采用的基准称为工艺基准。可分为、、和。 5、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。 6、时间定额包括：、、、、。 二、判断题 1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。多用于单件 小批生产。（） 2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。 （） 3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产 条件能用较经济的方法方便地加工出来。（） 4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批 生产中的某些复杂零件。（） 5、在加工过程中直接保证的尺寸等称为封闭环。（） 6、量具的选择主要是根据被检零件的形状和尺寸精度来决定。（） 7、模具生产属于单件小批生产，适合采用分散装配。（） 8、工位是组成工艺过程的基本单元。（） 9、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批 生产中的某些复杂零件。（） 10、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基 准称为粗基准；粗基准一般只能使用一次。（） 11、确定加工余量时，以有关工艺手册和资料所推荐的加工余量为基础，结合实际加 工情况进行修正以确定加工余量的大小的查表修正法。应用较广。（） 12、机械加工中刀具的选择取决于所确定的加工方法、工件材料、与所要求的加工精 度、生产率和经济性、机床类型等无关。（） 13、确定加工余量时，以一定的经验资料和计算公式为依据，对影响加工余量的诸因 素进行逐项的分析计算以确定加工余量的大小的分析计算法。应用较广。（） 三、名词解释
一、判断题：（每题2分，共20分） 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提 下，按现有的生产条件能用较经济的方法加工出来 （√） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方 向上的粗糙基准只能使用二次 （×） 3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部 分工序。??????????????????? （?√?） 4、在加工过程中直接保证的尺寸等称为封闭环。?? （? ×?） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。 （ × ） 7、周磨加工精度较高，适用于精磨。（? √?）
8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（?√?） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√） 二、选择题：（每题2分，共20分） 1、在不同的生产类型下，同一产品的工艺过程是（ C ） A、相同的； B、相似的； C、不同的。 2、下列不属于平面加工方法的是（ D ） A、刨削 B、磨削 C、铣削 D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm 时， 它的终了加工方法应该采用（ A ） A、精车； B、精磨； C、粗磨； D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（ A ） A、选择设计基准作为精基准 B、以粗基准作为精基准
C、在多数工序中采用同一组精基准定位 D、选择加工表面本身作为精基准 5、以下适合线切割加工的对象是（ C ） A、阶梯孔、阶梯轴； B、型腔； C、成型刀、样板； D、非导电材料。 6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A） A.钼 B.黄铜 C.石墨 D.铸铁 7、电火花加工凹模型孔是利用（ C ）之间脉冲放电产生电腐蚀现象的 原理而进行的。 A.工作液与工件； B.工作液与工具电极； C.工件与工具电极。 8、用坐标镗床加工孔系，其表面粗糙度可达（ B ） A、Ra= 0.8； B、Ra=0.4； C、Ra=1.6。 9、模具电火花穿孔加工常用的电极结构形式有（ A ）。 A、整体式 B、多电极式 C、镶拼式 D、组合式
《模具制造工艺学》课程标准 [ 课程名称] ：模具制造工艺学 [ 课程代码] ：0812010 [ 适用专业] ：模具设计与制造专业 [ 开设时间] ：大二下学期 [ 开课学时]: 72 课时 1. 课程性质与设计思路 1.1 课程的性质 本课程是模具设计与制造专业的一门理论性和实践性都很强的主要专业课程。本课程的任务是培养学生掌握有关模具制造所需要的基本理论和基本方法， 掌握模具设计与制造所必须具备的工艺知识，具有常用模具加工工艺规程的编制和一般复杂程度的模具加工工艺设计的能力；能应用所学知识指导生产，并具有 在生产过程中发现问题、解决问题的能力；具有生产管理的能力，提高合理设计模具的能力。 1.2设计思路 模具制造工艺学是高职高专模具设计与制造专业的核心专业课程，也是学生就业后从事的主要工作岗位之一。模具制造及使用企业需要大批高素质高技能的模具设计与制造人才、工艺施工和生产管理的技术人才，因而模具设计与制造人员的素质和能力直接关系到模具生产企业的生存和发展。本课程的功能就是培养学生掌握模具制造加工工艺的编制所需要的基本知识和方法。通过完成本课程的学习，使学生能编制出一般复杂程度的模具加工工艺规程，初步能进行一般复杂 程度的模具加工工艺设计，能应用所学知识进行生产管理，依据模具加工工艺来指导生产，使学生具有发现问题、解决问题的能力。因此本课程在模具设计与制造专业课程中处于非常重要的地位，应当作为专业核心课程和必修课程。 本课程立足于实际能力培养，因此对课程内容的选择标准作了根本性改革，即紧紧围绕模具加工的典型工作任务选择课程内容，以更为有效的手段培养学生
实际工作的能力，提高课程内容的实用性与工作任务的相关性。 模具加工的种类繁多，不同类型的模具加工方法也不尽相同。按工序性质的 不同主要有普通加工，包括车、铣、刨、磨等；还有数控加工；以及特种加工等 加工方法。经过行业专家深入、细致而系统的分析，其中最基本的、生产中应用 最多的是机械加工，数控加工和特种加工。因而，模具加工工艺课程的教学，主 要设置机械加工，数控加工和特种加工等三大模块。在整门课程的内容编排上， 要考虑到学生的认知水平，由浅入深的安排课程内容，实现能力的递进。 2. 课程培养目标 2.1 知识目标 掌握模具加工工艺设计的基本方法及其工艺规程的编制； 熟悉典型的模具加工工艺结构； 课程内容和要求 5 ) 掌握模具加工的基本原理、方法及加工流程 6) 学会搜集和查询相关参考资料 7) 培养学生具有较强的安全和环保意识 2.2 能力目标 1) 能根据零件图纸，准确的进行加工工艺性分析，确定最好的加工工艺方案； 2) 3) 能够针对加工工艺方案，确定模具加工的结构形式； 熟练掌握各种加工工艺计算； 4) 能运用模具加工的相关知识，确定主要零部件结构、尺寸、材料的选择及热 处理； 5) 熟练运用以前所学的机械制图知识，看懂模具的总装图和零件图； 6) 能应用相关模具加工设备进行简单的模具加工 1) 了解模具加工的基本原理； 2) 了解各种模具加工材料及其性能； 3) 4)
模具制造工艺学复习试题 一、判断题：正确的打符号√，错误的打符号×。 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ） 3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序 。 （ √ ） 4、在加工过程中直接保证的尺寸等称为封闭环。 （ × ） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。 （ × ） 7、周磨加工精度较高，适用于精磨。 （ √ ） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。 （ √ ） 9、成形磨削中，凸模必须设计为镶拼结构。 （ × ） 10、电火花成型加工适宜加工低刚度工件及微细加工。 （ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。 （ × ） 12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。（ × ） 13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。（ √ ） 14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。 （ √ ） 15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ） 16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ） 17、电火花线切割的尺寸精度达不到01.0 mm 。 （ × ） 18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X 、Y 值均可不写、但分隔符号必须保留。 （ √ ） 19、模具常用的装配方法有完全互换法、修配法和调整法 （ √ ） 20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（ √ ）
天津市高等教育自学考试课程考试大纲 课程名称：模具制造工艺学课程代码：0921 第一部分课程性质与目标 一、课程性质与特点 模具制造工艺学是高等教育自学考试机械制造及自动化专业的一门专业课程，它实践性很强，涉及的知识面较广。 本课程全面、系统地阐述了各种模具制造方法的基本原理、特点和加工工艺等内容。通过学习可以使考生掌握各种现代模具加工方法的基本原理、特点及加工工艺，掌握各种制造方法对模具结构的要求，提高对其它机械知识的运用能力。 二、课程目标与基本要求 本课程的目标和任务是使学生通过自学和辅导考试，掌握模具设计与制造所必须具备的工艺知识，提高机械制造工艺的运用能力，为以后的学习和工作打下坚实基础。 课程基本要求如下： 1、了解模具制造的基本要求和工艺路线。 2、掌握模具的机械加工方法。 3、掌握模具的特种加工方法。 4、掌握典型模具的制造工艺。 三、与本专业其它课程的关系 本课程在机械制造及自动化专业的教学计划中被列为专业课，是在完成机械制造工艺学、金属切削机床等课程学习后开设的一门专业课程，是相关机械知识运用能力的综合体现。 第二部分考核内容与考核目标 第一章概论 一、学习目的与要求 通过本章的学习，了解模具的基本要求与特点，掌握模具制造的工艺路线和模具的主要加工方法。 二、考核知识点与考核目标 （一）模具制造的基本要求与特点（次重点） 识记：模具制造的特点，模具制造的基本要求 （二）模具制造的工艺路线（一般） 识记：模具制造的工艺路线 （三）模具制造的主要加工方法（一般） 识记：特种加工的概念，模具制造的主要加工方法 第二章模具的机械加工 一、学习目的与要求 通过本章的学习，掌握一般机械加工、仿形加工、精密加工的特点及加工工艺，以及在模具制造中的运用。 二、考核知识点与考核目标
开课系部：数控技术系 课程名称：《模具制造工艺学》李云程主编 一、填空题 1、本课程的任务是使学生掌握模具设计与制造所必须具备的，提高。 章节：绪论 题型：填空 难度系数：2 答案：工艺知识、合理设计模具的能力 2、模具的制造方法已经不再是过去的手工作业和传统的一般机械加工而是广泛采用电火花成型、数控线切割、、超声波加工、、成形磨削、数控仿形等现代加工技术。 章节：绪论 题型：填空 难度系数：2 答案：电化学加工、激光加工 3、模具是现代生产中各种工业产品的，它以其特定的形状通过一定的方式使。 章节：绪论 题型：填空 难度系数：2 答案：重要工艺装备、原材料成形 4、模具成形具有优质、、省料和等特点。 章节：绪论 题型：填空 难度系数：2 答案：高产、成本低 5、生产过程包括：产品投产前的生产技术准备工作、、、产品的装配过程和各种生产服务活动。 章节：1.1 题型：填空 难度系数：2 答案：毛坯制造零件的加工过程 6、生产过程中为改变生产对象的、、相对位置和性质等，使其成为成品或半成品的过程称为工艺过程。 章节：1.1 题型：填空 难度系数：2 答案：形状尺寸 7、工序是一个或一组工人，在一个工作地点对同一个或同时对几个工件进行加工所完成的那一部分共一过程。
题型：填空 难度系数：2 答案：连续 8、工序时组成工艺过程的基本单元，又是和的基本单元。 章节：1.1 题型：填空 难度系数：2 答案：生产计划经济核算 9、工步是在和不变的情况下，所连续完成的那一部分工序。 章节：1.1 题型：填空 难度系数：2 答案：加工表面加工工具 10、企业在计划期内应生产的和称为生产纲领。 章节：1.1 题型：填空 难度系数：2 答案：产品量进度计划 11、企业的生产类型一般按年产量划分为、成批生产和。 章节：1.1 题型：填空 难度系数：2 答案：单件成产大量成产 12、规定产品或零部件制造和等的工艺文件称为工工艺规程。 章节：1.1 题型：填空 难度系数：2 答案：工艺过程操作方法 13、模具零件常用的毛坯主要有锻件、、焊接件、各种型材及板料等。 章节：1.3 题型：填空 难度系数：2 答案：铸件 14、毛坯尺寸与零件的设计尺寸之差称为。 章节：1.3
模具制造工艺学 第四章磨削模具生产过程:将原料转变为模具成品的全过程磨削是用砂轮或其他磨具对工件进行精加工和超精加工的切削方法。包括:模具方案策划、结构设计生产技术准备模具成型件加工加工方法: 磨、砂带磨、研磨、抛光装配与试模验收与试用 磨削过程:切削、刻划、滑擦模具工艺过程:将模具生产过程中直接改变生产对象的形状、尺寸、相对位置自锐性:当切削力超过结合剂强度时，园钝的磨粒就会脱落，露出一成新的磨和性质等，使其成为半成品或成品一部分的过程砂轮特性五要素:磨料、粒度、结合剂、硬度、组织模具零件主要有标准、通用零件和成型件 磨料:刚玉A、碳化硅C、超硬磨料D 标准、通用件:板料零件、圆柱零件、套类零件粒度:砂轮中磨粒尺寸的大小成型零件:凸模或型芯、凹模或型腔工序、安装、工位、工步、走刀结合剂:将磨粒黏合在一起，使砂轮具有一定的强度、气孔、硬度和抗腐蚀性、 模具加工精度:机械产品的加工精度包括尺寸精度、形状精度、位置精度(动抗潮湿性等 陶瓷V、树脂B、橡胶R、青铜J 态精度、静态精度) 影响模具加工精度的因素: 硬度:反映磨粒与结合剂的粘结强度。 被加工产品精度、模具加工技术手段水平、模具装配钳工的技术水平、模具的组织:反映磨粒、结合剂、气孔三者之间的比例关系 起磨削、研磨、抛光作用的工具，统称磨具(普通/超硬磨具) 生产方式和管理水平
浓度:超硬磨具磨料层内每立方厘米体积内所含的超硬磨料的质量。由机床、夹具、刀具和工件组成的加工系统称为工艺系统 模具的表面质量:零件加工后表层状态，它将直接影响零件的工作性能，尤其磨削运动:主运动(砂轮的旋转运动)径向进给运动轴向进给运动工件运动是可靠性下和寿命。主要内容有表面层的几何形状特征和表面层的物理力学性磨削阶段:初磨阶段、稳定阶段、光磨阶段 磨削力:主磨削力、切深力、进给力能的变化。 砂轮修整的作用:去除外层已钝化的磨粒或去除被磨屑堵塞了的一层磨粒，使模具的技术经济分析:生产周期、生产成本、模具寿命(结构、材料、加工质量、工作状态、产品零件状况) 新的磨粒显露出来;使砂轮修整后具有足够数量的有效切削刃，从而提高加工 面的质量。模具工艺规程:在一定的生产条件下，确定一种较合理的加工工艺，将它写成修整的方法:单粒金刚石修整、金刚石粉末烧结型修整器修整法、金刚石超声技术文件来指导生产 工艺规程包括:各工序的排列顺序、加工尺寸、公差及技术要求、工艺设备及波修整法 工艺措施、切削用量及工时定额等砂轮的修整用量:修整导程、修整深度、修整次数、光修次数 磨削温度:砂轮磨削区温度、沙粒磨削点温度、工件的平均温度工艺规程的作用:指导生产的主要技术文件、是生产组织和生产管理的依据、磨削表面质量:粗超度、烧伤、残余应力、裂纹生产前用它做生产准备，生产中用它作生产指挥，生产后用它做生产的检验
模具制造试题 一、填空题 1.模具零件的生产类型一般属于单件生产。 2.模具零件常用的毛坯主要有。 3.模具加工的工艺规程是规定模具零部件机械加工工艺过程和操作方法等的工艺文件。 4、安排机械加工顺序的基本原则是什么。 5、根据模具零件的表面在模具中所起的作用，分成外形表面、成形表面和结构表面三类。 6. 电火花线切割机床，按其走丝速度可分为快走丝和慢走丝线切割机床两种。 7.成形砂轮磨削法是将砂轮修整成与工件被磨削表面完全吻合的形状，进行磨削加工的方法。 8.在成形磨削中，工件在正弦分中夹具上的装夹方法有心轴装夹法和双顶尖装夹法。 11.用正弦分中夹具磨削工件时，被磨削表面的尺寸是用测量调整器、量块和百分表来进行比较测量的。 12.采用短脉冲精加工时，应选用正极性加工；采用长脉冲粗加工时，应选用负极性加工。 13.注射模的结构组成由成型零件和结构零件组成。 14.冷冲模模架是由上模座、下模座、导柱和导套组成的。 15.在导柱的加工过程中，外圆柱面的车削和磨削都是两端中心孔定位，这样可使外圆柱面的设计基准与工艺基准重合。 16.成形夹具磨削法常使用正弦精密平口钳、正弦磁力台、正弦分中夹具和万能夹具。 17、型腔按其结构形式可分为整体式、镶拼式和组合式。 18、形状复杂的模具零件，一般是由若干直线和圆弧所组成。 19、电极损耗是影响电火花加工精度的一个主要因素。 20、电火花加工采用的电极材料有石墨、铸铁、 21、电规准参数的不同组合可构成三种电规准，即粗、中、精、 22、我国电火花线切割机床所采用的编程代码有3B、4B、ISO等 三、判断题 1、加工导套时应先加工孔，然后再对外轮廓进行加工。（） 2、模具生产属于单件小批量生产，适合采用分散装配。（） 3、用成形砂轮磨削法一次可磨削的表面宽度不能太大。（） 4、夹具磨削法是借助夹具使砂轮按成形要求固定或不断改变位置，与机床进给运动配合，从而获得所需要的形状。（） 5、成形磨削只能在工具磨床上辅以夹具进行。（） 6、在模具产品的生产过程中，对于那些使原材料成为成品的直接有关的过程，如毛坏制造﹑机械加工﹑热处理和装配等，称为工艺过程。（） 7、模具电火花加工的基本原理就是利用工件与电极之间交流电弧放电进行加工的。（） 8、电火花成形机床可加工高熔点、高度、高韧性的绝缘材料。（）
第二章机械加工工艺过程 工艺过程:|生产中为改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程为工艺过程。 模具机械加工工艺过程：通过机械加工的方法（切削和磨削）得到成品的工艺过程。 工序指一个或一组工人，在一个固定的工作地点，对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程。工序是组成工艺过程的基本单元。 定位］确定工件在机床或家具中占有正确位置过程。 装夹将工件在机床或夹具中夹紧的过程。 夹紧：工件定位后使其固定，使其保持正确位置不变的操作为夹紧安装工件经过一次装夹后所完成的那一部分工序。 工步在加工表面和加工工具不变的情况下，所连续完成的那一部分工序。 工位：是在加工表面和加工工具不变的情况下，所连续完成的那一部分工序内容决定工步的两个因素：I加工表面和加工工具。 复合工步：用几把刀具或者用复合刀具，同时加工同一工件上的几个表面 进给（走刀）|:刀具从被加工表面每切下一层金属层称为一次进给（走刀）。进给是构成工艺过程的最小单元。 生产纲领：企业在计划期内应生产的产品量（年产量）和进度计划。 生产类型：企业生产的专业化程度的分类，模具制造可分为三种类型：单件生产，成批生产，大量生产。 基准：是用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。工艺规程：规定产品或零部件制造工艺过程和操作方法等的工艺文件。 设计基准：在零件设计图样上，用以确定某一要素的设计尺寸和位置所依据的基准工艺基准：零件在加工和装配过程中所使用的基准工序基准：在工序图上，用来确定本工序被加工表面加工后的尺寸、形状、位置的基准 定位基准：在装夹时，使工件的被加工面相对于机床或夹具具有正确位置（即定位）所采用的基准。测量基准：加工中或加工后，用于测量的基准。 装配基准：装配时用来确定零件或部件在产品中的相对位置所采用的基准。 辅助工序：检验、去毛刺、清洗、涂防锈油等，其中检验是主要的辅助工序检验工序的安排:
专业资料 一、判断题：正确的打符号√，错误的打符号×。（每题 2 分， 共20 分） 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下， 按现有的生产条件能用较经济的方法加工出来（√ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上 的粗糙基准只能使用二次（× ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工 序。 （√） 4、在加工过程中直接保证的尺寸等称为封闭 环。（× ） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（√ ） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（√ ） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√ ） 二、选择题：（每题2分，共20 分） 1、在不同的生产类型下，同一产品的工艺过程是（ C ）
A 、相同的；B、相似的；C、不同的。 2、下列不属于平面加工方法的是（ D ） A 、刨削B、磨削C、铣削D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4 μm时， 它的终了加工方法应该采用（ A ） A 、精车；B、精磨；C、粗磨；D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（A ） A、选择设计基准作为精基准 B、以粗基准作为精基准 C、在多数工序中采用同一组精基准定位 D、选择加工表面本身作为精基准 5、以下适合线切割加工的对象是（ C ） A 、阶梯孔、阶梯轴；B、型腔； C、成型刀、样板； D、非导电材料。 7、电火花加工凹模型孔是利用（ C ）之间脉冲放电产生电腐蚀现象的原理 而进行的。 A. 工作液与工件； B.工作液与工具电极； C.工件与工具电极。 8、用坐标镗床加工孔系，其表面粗糙度可达（B ） A 、Ra= 0.8；B、Ra=0.4；C、Ra=1.6。
（精编）模具制造工艺学习题集答案（谭海林）
第1章模具制造工艺规程的基础知识 一、填空题 1?生产类型是指企业(或车间、工段、班组、工作地)生产专业化的分类， 包括单件生产、批量生产、大量生产三种类型。(1-1) 2.工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。(1-1 ) 3.在制订零件的机械加工工艺规程时，必须保证质量、生产率、经济性三个方面的基本要求。(1-1 ) 4.制订工艺规程的最基本原始资料是零件图。(1-1 ) 5.工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程(1-1 ) 6.工序是指一个或一组工人，在一个固定的工作地点(如机床或钳工台等) ，对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程。(1-1 ) 7.划分工序的依据是工作地(设备)、加工对象是否变动、加工是否连续完 成。(1-1 ) 8.工序是机械加工工艺过程的基本组成部分。(1-1 ) 9.安装是工件在机床上正确地定位和夹紧。(1-1 ) 10.工位是指工件在一次装夹后工件与夹具或设备的可动部分一起，相对刀具或设备的 固定部分所占据的每一个位置。(1-1 ) 11.铰孔适用于中小尺寸的孔的精加工,而镗孔适用大尺寸的孔的加工。(1-2 ) 12.铰孔、拉孔适用于直径较小的孔的精加工，淬硬的孔只能用磨削进行加工。 13.模具制造中，通常按照零件结构和工艺过程的相似性，将各种零件大致分 为轴类零件、套类零件、盘环类零件、板类零件以及腔类零件等。( 1-2 ) 14.模具零件常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及 板料等（1-2 ） 15.铸件毛坯适用于形状复杂的零件，锻件毛坯适用于强度要求较高，而形状比较简单的零件。（1-2）
模具制造工艺学试卷及 答案精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
模具制造工艺学复习试题 一、判断题：正确的打符号√，错误的打符号×。 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下， 按现有的生产条件能用较经济的方法加工出来 （√） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上 的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工 序。（√） 4、在加工过程中直接保证的尺寸等称为封闭环。（×） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（ √） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（ √） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。 （√）
11.工件加工前在机床或夹具上占有一个固定的位置称做定位。 （×） 12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分 析。 （× ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。 （√ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。 （√） 15. 电火花成型加工放电通道中心温度可达2000℃以上（×） 16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√） 17、电火花线切割的尺寸精度达不到01 mm。 .0 （×） 18、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值 均可不写、但分隔符号必须保留。 （√）
模具制造工艺学题库及答案 一、填空题 1.模具加工工艺规程一般包括模具、、和、工件的检验方法、切削用量和时间定额等。 2.模具零件常用的毛坯主要有、、和半成品件四种。 3.工序可分为、、和走刀（行程）。 4.安装方法可以归纳为、和采用夹具安装法等。 5.工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为，然后将其固定使其在加工过程保持位置不变的操作称为。 6.定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准原则。其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。 7.一个或一组工人，在一个对同一个或同时对几个工件所连续完成的那部分称为工序。 8.零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度称为，而它们之间的称为加工误差。 9.研磨导柱常出现的缺陷是。 10.模座的加工主要是和的加工。为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。 11.确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。 12.端铣有对称端铣、和三种。 13.圆周铣削法有和两种。 14.在平面加工中常用的加工方法为、和三种。
15.铣削方法有和两种。 16.车削加工一般可分为四种，即、、和。 17.钻孔常用的刀具为。 18.扩孔常用的刀具为。 19.铰孔的主要加工方法有和两大类。 20.进行内圆磨削时，由于砂轮的直径受到孔径大小的限制，因而磨小孔时多取砂轮直径为孔径的左右。 21.常用的精密孔加工包括和两类。 22.加工这种孔系时，一般先加工好，然后再加工所有的孔。 23.按照砂轮的形状，成形砂轮的修整方法有两种，即的修整和的修整。 24.修整砂轮角度的夹具是按照原理设计的。 25.用于成形磨削的夹具有、正弦磁力台、和万能夹具。 26.正弦精密平口钳按正弦原理构成，主要由和组成。 27.正弦精密平口钳用于磨削工件上的斜面，其最大的倾斜角度为。 28.正弦分中夹具主要用于磨削具有同一个回转中心的和。 29.在正弦分中夹具上工件的装夹方法通常有和。 30.当工件没有内孔，也不允许在工件上作工艺孔时，可采用装夹工件。 31.双顶尖装夹装夹的工件除带有一对主中心孔外，还有一个，用于拨动工件。 32.用正弦分中夹具磨削工件时，被磨削表面的尺寸是用测量调整器、和进行比较测量的。 33.万能夹具是成形磨床的主要部件，它主要由工件装夹部分、回转部分、和组成。 34.万能夹具上工件的装夹方法通常有螺钉装夹法、、、 磨回转体的夹具装夹法。 35.一般的数控机床加工系统由四部分组成，它们分别是、、

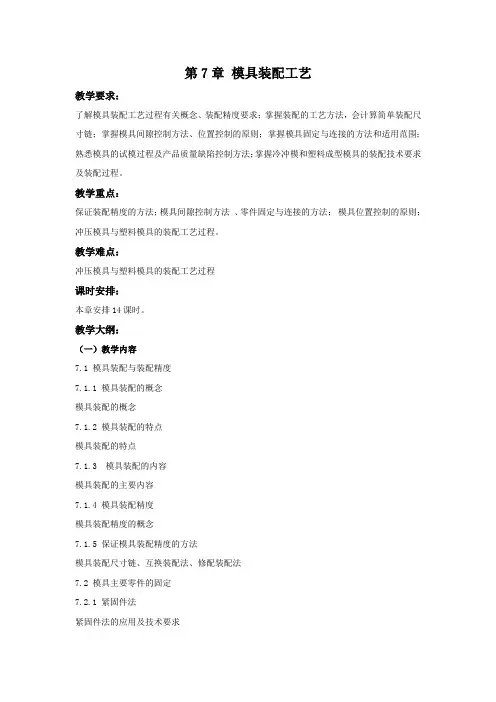

《模具制造工艺学》教学大纲 课程编号： 课程名称：模具制造工艺学 课程英文名称：Mold manufacturing technology 学时：68 学分：4 开课单位：电子信息工程学院 授课对象：12级机械中专 先修课程：公差技术测量、金属材料及热处理、切削原理与道具、金属切削机床、机床夹具、机床概论、机械制图、机械制造基础、冲压工艺与模具设 计、注塑工艺与模具设 计等课程。 教材：模具制造工艺学, 李云程主编, 机械工业出版社，2000 参考书：模具制造工艺学，袁小江主编，机械工业出版社，2011 模具制造工艺学，甄瑞麟主编，清华大学出版社，2009 模具制造工艺，黄毅宏，李明辉主编，机械工业出版社，1996 模具制造工艺学，苏君主编，机械工业出版社，2010 模具制造工艺学，张霞主编，电子工业出版社，2011 模具制造工艺学，李振平主编，机械工业出版社，2007 一、课程性质、目的和任务 本课程是机械类专业的专业课程。课程的任务是使学生具备中等专门技术人才和高素质劳动者所必须的模具制造工艺的基本知识和技能：具备处理模具制造中一般工艺技术问题的能力，掌握冷冲压模具和塑料模具零件的加工工艺过程的编制及模具装配的工艺方法，解决一般性技术难题。掌握模具制造的新技术、新工艺，了解模具制造技术的发展方向。本课程主要讲授模具加工的基础理论和加工方法，模具零件的机械加工工艺和特种加工工艺，以及模具装配工艺。 通过本课程的学习，学生应达到以下基本要求： 1.掌握模具制造的基础知识，熟悉模具的加工工艺及模具的装配工艺。 具有编制中等复杂模具零件制造工艺规程和分析、解决一般技术难题的能力。 2.了解模具制造的各种方法、原理和特点。 3.掌握模具制造的新工艺、新技术，了解模具制造技术的发展方向。 二、本课程的主要内容和课时安排 本课程的主要内容： 绪论（2学时） 教学内容： 1.模具制造在现代工业中的地位和作用。 2.国内外模具制造发展概况。
模具制造工艺学试卷及 答案 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
模具制造工艺学复习试题 一、判断题：正确的打符号√，错误的打符号×。 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有 的生产条件能用较经济的方法加工出来（√） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙 基准只能使用二次（×） 3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。 （√） 4、在加工过程中直接保证的尺寸等称为封闭环。（×） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（ √） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（ √） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。（×） 12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。 （×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。 （√）
14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。（√） 15. 电火花成型加工放电通道中心温度可达2000℃以上（×） 16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （√） 17、电火花线切割的尺寸精度达不到01 mm。（×） .0 18、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不 写、但分隔符号必须保留。 （√） 19、模具常用的装配方法有完全互换法、修配法和调整法（√） 20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√） 二、选择题： 1、在不同的生产类型下，同一产品的工艺过程是（ C ） A、相同的； B、相似的； C、不同的。 2、下列不属于平面加工方法的是（ D ） A、刨削 B、磨削 C、铣削 D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝μm时， 它的终了加工方法应该采用（ A ） A、精车； B、精磨； C、粗磨； D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（ A ） A、选择设计基准作为精基准 B、以粗基准作为精基准 C、在多数工序中采用同一组精基准定位
模具制造工艺学题库 一、填空题 1、我国模具制造总体上还存在着、、、的弊端，很多精密、 复杂、大型模具因为国制造困难，不得不从国外进口。 2、模具制造工艺，就是把模具设计转化为的过程。 3、、、是模具制造的主要技术经济指标。 4、切削加工是利用切削刀具从工件（毛坯）上切去多余的材料，使零件符合图样规定的 、、等方面要求的加工过程。 5、切削加工可分为和两部分 6、在金属切削加工中，切除多余金属材料时，和之间的相对运动称为切削运动。 7、在切削运动中，被加工的工件上有三个依次变化着的表面：、和。 8、切削用量的三要素包括：、、。 9、普通外圆车刀的组成主要包括和。 10、高速钢按用途不同可以分为和。 11、在加工塑性材料时，在切削速度不高而又能形成带状切屑的情况下，常在前刀面处黏附一块剖面呈三角形的硬块，称为“”。 12、根据切削层金属变性特点和变形程度的不同，切屑可分为四类：、 、、。 13、是组成工艺过程的基本单元，也是制定生产计划、进行经济核算的基本单元。是组成工序的基本单元。 14、化分工序的依据是、的是否变动以及。 15、工件的装夹包括和两个过程。 16、机械产品的加工精度包括：、、。 17、模具加工的精度主要体现在的精度和相关部位的精度。 18、车刀按其用途不同，可分为、、等类型。 20、应采用同一组基准定位加工零件上尽可能多的表面，这就是原则。 21、影响切削力的因素主要包括、、等三个方面。 23、磨削力可以分解为三个相互垂直的力、和。 24、磨削加工时，在磨粒切入金属层的过程中，金属层表面会出现三种不同的变形区，分别是、 、。 25、机械制造中常用的毛坯种类有、、和。
材控2011级《模具制造工艺学》部分作业答案一、解释名词 1．工艺规程：是记述由毛坯加工成为零件的一种工艺文件。它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必的操作方法等。2 2．工序是指一个（或一组）工人，在一个固定的工作地点（如机床或钳工台等），对一个（或同时几个）工件所连续完成的那部分工艺过程。2 3．工步：当加工表面、切削工具和切削用量中的转速与进给量均不变时，所完成的那部分工序称为工步。如上述阶梯轴工序2是三个工步。2 4．走刀：在一个工步内由于被加工表面需切除的金属层较厚，需要分几次切削，则每进行一次切削就是一次走刀。2 5．安装：工件经一次装夹后所完成的那一部分的工序。2 6．工位：工件在机床上占据的每一个加工位置。2 7．生产纲领：工厂制造产品（或零件）的年产量，称为生产纲领。2 8．零件结构的工艺分析：零件结构的工艺分析就是分析零件结构的工艺性以及在满足使用要求的前提下制造的可行性和经济性。2 9．基准就是用以确定其他点、线、面的位置所依据的点、线、面。2 10．设计基准：在零件图上用以确定其他点、线、面的基准，称为设计基准。2 11．定位基准：加工时使工件在机床或夹具中占据一正确位置所用的基准。2 12．测量基准：零件检验时，用以测量已加工表面尺寸及位置的基准。2 13．装配基准：装配时用以确定零件在部件或产品中位置的基准。2 14．工序集中：就是使每个工序中包括尽可能多的工步内容，因而使总的工序数目减少。夹具的数目和工件的安装次数也相应地减少。2 15．工序分散：就是将工艺路线中的工步内容分散在更多的工序中去完成，每道工序的工步少，工艺路线长。2 16．加工总余量：毛坯尺寸与零件设计尺寸之差称为加工总余量。2 17．工序余量是每一工序所切除的金属层厚度，或相邻两工序基本尺寸之差。2 18．单边余量：指非对称结构的非对称平面的加工余量。2 19．双边余量：指零件对称结构的对称表面，如回转体表面(内、外圆柱 面)的加工余量。2 20．工作面—指模具中直接对工作作用的表面。3 21．成形砂轮磨削法（仿形法）：将砂轮修整成与工作型面完全吻合的相反形面，再用砂 轮去磨削工件，获得所需尺寸及技术要求的工工件。3 22．夹具磨削法（范成法）：加工时将工作装夹在专用夹具上，通过有规律地改变工 件与砂轮的位置，实现对成形面的加工，从而获得所需的形状与尺寸。3 23．数字控制（Numerical Control）：是有数字化信号对机床的运动及其加工过程进行控制的一种方法，简称为数控（NC）。4 24．数控机床是采用了数控技术的机床，或者说是装备了数控系统的机床。4 25．数控加工是指在数控机床上进行零件切削加工的一种工艺方法。4 26．程序编制时指从零件图样到制成控制介质的过程。4 27．起刀点：指刀具起始运动的刀位点，即程序开始执行时的刀位点。4 28．刀位点即刀具的基准点。4 29．对刀点：与工件零点有固定联系尺寸的圆柱销的中心。用其对刀点作为起刀点。4 30．手工编程：就是程序编制的全部或主要由人工完成，有时也借助于通用计算机进行一些复杂的数值计算。4 31．自动编程是用计算机及其外围设备并配以专用的系统处理软件进行编程。4 32．电火花加工的基本原理：是基于工件与电极（正极与负极）之间脉冲性火花放电时的电腐蚀现象来对工件进行加工，以达到一定的形状、尺寸和表面粗糙度要求。5 33．极性效应现象：正负两极材料相同（如用钢电极加工钢工件）但因其极性不同而发生被蚀除速度不一样的现象叫做极性效应。5
