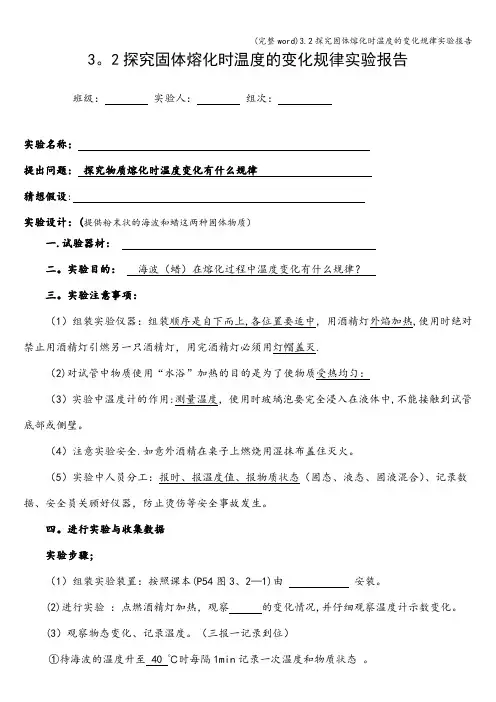

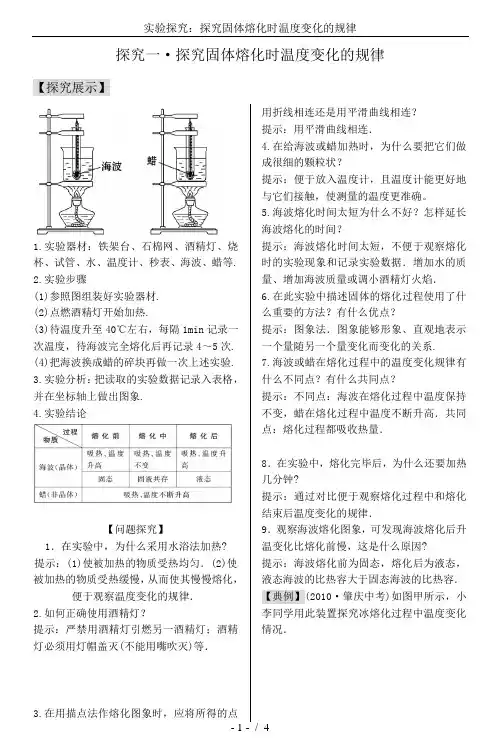

3.2探究固体熔化时温度的变化规律实验报告
班级：实验人：组次：
实验名称：
提出问题:探究物质熔化时温度变化有什么规律
猜想假设：
实验设计：（提供粉末状的海波和蜡这两种固体物质）
一.试验器材：
二.实验目的：海波（蜡）在熔化过程中温度变化有什么规律？
三.实验注意事项：
（1）组装实验仪器：组装顺序是自下而上，各位置要适中，用酒精灯外焰加热，使用时绝对禁止用酒精灯引燃另一只酒精灯，用完酒精灯必须用灯帽盖灭。
（2）对试管中物质使用“水浴”加热的目的是为了使物质受热均匀：
（3）实验中温度计的作用：测量温度，使用时玻璃泡要完全浸入在液体中，不能接触到试管底部或侧壁。
（4）注意实验安全。如意外酒精在桌子上燃烧用湿抹布盖住灭火。
（5）实验中人员分工：报时、报温度值、报物质状态（固态、液态、固液混合）、记录数据、安全员关顾好仪器，防止烫伤等安全事故发生。
四.进行实验与收集数据
实验步骤；
（1）组装实验装置：按照课本（P54图3、2-1）由安装。
（2）进行实验：点燃酒精灯加热，观察的变化情况，并仔细观察温度计示数变化。
（3）观察物态变化、记录温度。（三报一记录到位）
①待海波的温度升至40℃时每隔1min记录一次温度和物质状态。
②待蜡加热后每隔1min记录温度并观察蜡的状态记录于表格中。
（4）根据的熔化实验数据，在表格中绘出它们熔化的图像。
（5）根据数据绘制熔化图像，分析论证得出结论。
实验数据表格：（）
五、分析与论证：
实验结论：海波和石蜡在熔化前、熔化过程中和熔化后三个阶段的温度特点：1．海波在熔化前，不断热，温度；熔化过程中，不断热，温度；熔化后继续吸热时，温度。
2．石蜡在熔化前，不断热，温度；熔化过程中，不断热，温度；熔化后继续吸热时，温度。
六、交流评估：（第二课时完成）
1.实验过程是否合理？结论与设想的差异？和其他小组结果是否相同？有没有可能出错？
2.凝固过程是熔化的逆过程，实验推理的方法得出结论；液体凝固过程中温度是如何变化的？
七、巩固练习
如图两种物质在固态时温度随时间的变化曲线。请根据图象回答下列问题。（1）由图判断出图线是晶体，该晶体的熔点是；
熔化时间是分钟；
另一图线的物质可能是。
（2）由图分析乙物质：
温度升高的是段，
温度不变的是段，
AB段处于状态，
BC段处于状态，
CD段处于状态，
吸热的是段。
