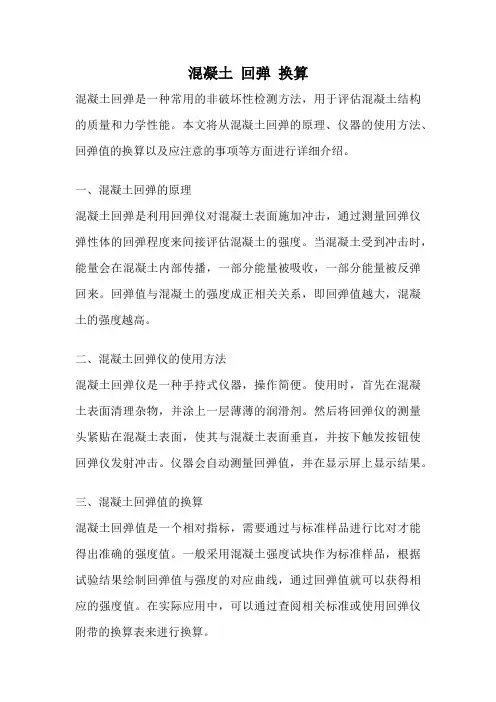

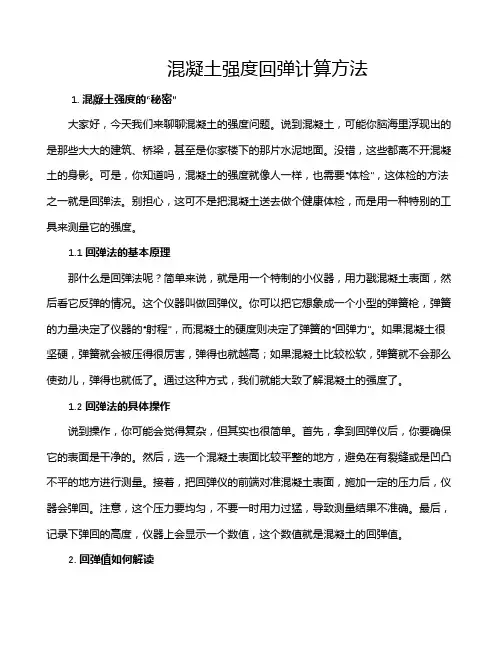

混凝土回弹仪回弹值的计算方法
究竟什么是回弹仪呢？回弹仪简单易用，仪器用弹簧对重锤加力，当弹簧释放时，冲击杆以恒定的能量撞击测试表面。当重锤受冲击弹回时，滑块回弹至最高处，同时通过标尺测出重锤被反弹回来的距离。以回弹值（反弹距离与弹簧初始长度之比）作为与强度相关的指标，来推定混凝土强度。而混凝土回弹仪是用以测试混凝土的抗压强度，它是现场检测用的最广泛的混凝土抗压强度无损检测仪器。可以说混凝土回弹仪的使用是获取混凝土质量和强度的最简单、最快速和最经济的测试方法。下面我们来了解一下混凝土回弹仪回弹值的计算方法。

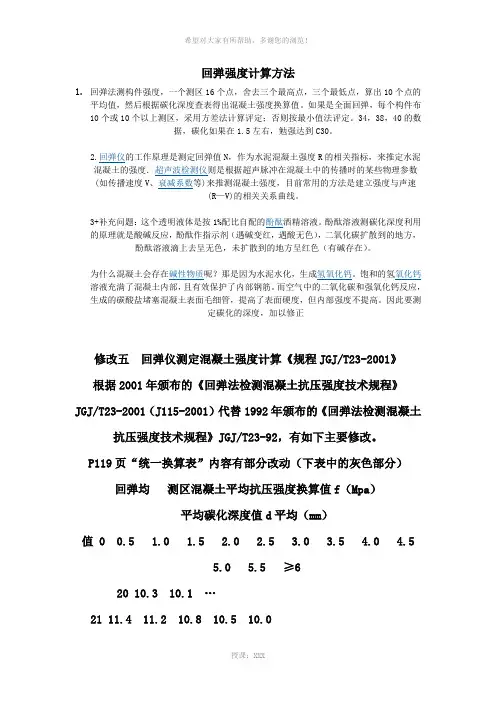

混凝土回弹仪回弹值的计算方法
1、计算测区平均回弹值，应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值按下式计算：10式中Rm—测区平均回弹值，精确至0.1；Ri—第i个测点的回弹值。
2、非水平方向时按下式修正：RmRi110iRmRmRa式中Rm—非水平检测时测区的平均回弹值，精确至0.1；Ra—非水平状态检测时的回弹修正值，按附表查询。
3、水平方向检测混凝土浇筑顶面或底面时按下式修正：ttRmRmRabbRmRmRatb式中Rm、Rm—水平方向检测混凝土浇筑表面、底面时的测区回弹值平均值；bRat、Ra—混凝土浇筑表面、底面回弹值的修正值，按附表查询。
4、当检测时回弹仪既非水平状态有非混凝土的浇筑侧面时，应先修正角度，再修正浇筑面。
上述的内容就是混凝土回弹仪回弹值的计算方法，此外，需要注意的是：混凝土回弹仪在检测时，回弹仪的轴线应始终垂直于结构或构件的检测面，缓慢施压，准确度数，快速复位。
混凝土回弹仪的读数、使用及其检测方法【图解】工程检测仪器之回弹仪篇 回弹法检测混凝土强度 用于结构工程中普通混凝土抗压强度的非破损检测 JGJ/T23-2011《回弹法检测混凝土抗压强度技术规程》
回弹法的适用条件 1. 适用于工程结构普通混凝土抗压强度的检测 2. 表层与内部不能有明显差异 由于回弹值只代表混凝土表层的质量，所以使用回弹法时，必须要求混凝土的表面质量与内部质量基本一致。 3. 回弹测强曲线限定的龄期（14～1000天），且碳化不能过深； 4. 回弹测强曲线限定的强度（10～60MPa）
回弹仪的技术要求 测定回弹值的仪器，宜采用示值系统有指针直读装置的混凝土回弹仪。数字显示的回弹值与指针直读示值相差不应超过1。符合国家计量检定规程《混凝土回弹仪》JJG 817的要求，回弹仪应具有产品合格证及计量检定证书。 回弹仪应符合下列标准状态的要求： 1. 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为 2.207J； 2. 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处； 3. 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。 回弹仪的计算 数显回弹仪具有自动计算数据的功能
产品特点 一体式设计，体积小巧，重量轻，方便携带； 光栅技术，无接触、无摩擦； 2.0寸高分辨率彩色液晶屏(220x176像素)； 全中文操作菜单，角度、测试面、泵送、碳化等参数可现场设定； 机内匹配全国统一及各地方曲线，可随意设置选择，也可定制专用曲线； 语音报数，可选配无线蓝牙打印机现场打印测试结果； 内置大容量锂电池，低功耗设计，电池充满后可持续工作超过60小时； USB数据传输，可将存储数据通过USB线上传到计算机； PC机专业数据分析软件，数据处理及报告生成轻松完成。另可根据用户要求定制打印报告格式。混凝土回弹仪检测操作步骤图解说明
混凝土回弹仪的校准方法 1、概述 1.1本方法适用于使用中的混凝土回弹仪的校准。 1.2混凝土回弹仪系用于按《回弹法检测混凝土抗压强度技术规程》 JGJ／T 23-2011 测试混凝土强度的检测仪器。 2、技术要求 2.1 铭牌 2.1.1 应有型号、制造厂名(或商标) 、出厂编号、出厂日期。 2.2.1 外壳不允许有碰撞和摔落的明显损坏。 2.2.2 各运动部件活动自如,可靠。不得有松动,卡滞和影响操作的现象。指针滑块示值和刻度尺上的刻线应清晰,均匀。 2.2.3 弹击杆外露球面应光滑,无裂痕,缺损和锈蚀。 2.3 率定用钢砧。 3.校准方法 3.1 室温度在5～35℃条件下进行。 3.2将钢钻应稳固地平放在刚度大的混凝土实体上。 3.3回弹仪向下弹击时,弹击杆应分四个方向旋转,每次旋转 90°。 3.4每个方向弹击三次,取其三次读数稳定的回弹值进行平均。 4. 校准结果 4.1弹击杆每旋转一次的平均率定值均应符合 80±2 的要求。 4.2如不符合 80±2 的要求,须对回弹仪进行保养或送省计量检验站进行修理、校验。如达不到 80±2 要求为不合格。
5.校准周期 5.1回弹仪校准周期为6个月。 5．1.1 进行混凝土构件回弹测试前,如连续数天测试,应可在每天测试前率定一次。 5.1.2在工程检测中对回弹值有怀疑时。 5.1.3回弹工作结束后。
混凝土回弹仪校准记录表使用部门仪器名称规格型号仪器编号校验周期环境温度 项目回弹值旋转角度 校验数据 结果1 2 3 平均值 率定80±2 180° 270° 360° 结论： 校验用标准器具编号及名称： 审核人：校验人：校验日期：年月日
一、检查回弹仪各机械部位运转是否正常。 二、回弹仪检定与保养： 1.回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为一年。 （1）累计弹击次数超过6000次； （2）弹击拉弹座、弹击杆、缓冲压弹、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后； （3）弹击拉弹前端不在拉弹座原孔位或调零螺丝松动； （4）遭受严重撞击或其它损害。 2. 回弹仪有下例情况之一，应在钢砧上进行率定试验： （1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； （2）测试过程中对回弹值有怀疑时。 如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 （3）回弹仪率定步骤： 回弹仪率定试验宜在室温为20±5℃的条件下进行，绿顶时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。
三、测定步骤： 1．测区和测点布置（1）对水泥混凝土路面，按随机取样方法决定试样，每个试样的测区数不宜少于6~10个，相邻两测区的间距宜大于2米，测区宜在试样的可测表面上均匀分布，并宜避开板边板角。 （2）对其它混凝土构造物，测区应避开位于混凝土内保护层附近设置的钢筋，测区宜在试样的两相对表面上有两个基本对称的测试面，如不能满足这一要求时，一个测区允许只有一个测面。 （3）测区表面应清洁、干燥、平整，不应有接缝、饰面层、粉刷物和不平整处，磨光的表面不应有残留粉尘和碎屑。 （4）一个测区的面积宜不少于200*200mm，每一测区宜测定16个测点，相邻两测点的间距宜不小于3cm，测点距路面边缘或接缝的距离应不小于5cm.（5）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的不得混在一起计算或与试块强度比较（未打磨）。 2．回弹值测定在测试过程中，回弹仪的轴线应始终垂直于混凝土路面，具体操作应符合下列要求： （1）将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按纽松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤。
回弹仪使用方法
回弹仪使用方法及注意事项 用法很简单，将回弹仪触头垂直顶在检测构件表面下按（可水平向上或向下垂直于构建，注意必须垂直，否则会有较大的测量偏差），听到“塔”的一声后，直接读取记录回弹仪上游标所在位置的读数即可，计算时舍弃每一测点最大和最小的两个读数，按是水平、向上或向下测量分别乘以系数校正，再根据构件测得的碳化深度（用碳化深度检测尺测定）查表确定构件砼强度。 注意的问题: 回弹法检测混凝土抗压强度在我国使用已达四十余年，因其简便、灵活、准确、可靠、快速、经济等特点而倍受工程检测人员的青睐，是我国目前工程检测中应用最为广泛的检测仪器之一。当对工程结构质量有怀疑时，均可运用回弹法进行检测。但回弹法在使用过程中还是出现了较多的操作不规范、随意性大、计算方法不当等问题，造成了较大的测试误差。如何保证检测精度，使其在监督检验结构工程和混凝土质量中发挥应有的作用，已成为众多工程建设者所关注的话题。要提高回弹法的检测精度，应综合考虑以下几个方面因素。 1 注意回弹法检测的适用条件 ①、回弹法测强度的误差比较大，因此对比较重要的构件或结构物强度 检测必须慎重使用。 ②、符合下列条件的混凝土才能采用全国统一测强曲线进行测区混凝土强 度换算。 ③、混凝土采用的材料、拌合用水符合现行国家标准。 ④、采用普通成型工艺。 ⑤、采用符合现行国家标准《混凝土结构工程施工质量验收规范》的钢模、 木模及其他材料的模板。 ⑥、自然养护或蒸汽养护出池后经过自然养护7d以上，且混凝土表面为干 燥状态。 ⑦、龄期为14~1000d，抗压强度为10~60Mpa。
2 测试前必须进行回弹仪的率定试验(在仪器行业，对仪器的校准测定称为率定。即校准、标定。)回弹仪的质量及测试性能直接影响混凝土强度推定的准确性，只有性能良好的回弹仪才能保证测试结果的可靠性。回弹仪的标准状态应是在洛氏硬度HRC 为60 ±2 的标准钢砧上，垂直向下弹击三次，其平均率定值应为80 ±2 ，否则回弹仪必须进行调整或校验。在单个构件检测中，一般只需测试前进行率定即可，但在大批量检测时，由于受现场灰粉及回弹仪自身稳定性等因素的影响，随着工作时间的延长，回弹仪的工作状态逐渐低于标准状态。有时一个批量检测项目检测前后回弹仪率定值的差异较大，从而导致测试结果偏低。因此，在大批量检测时，应随身携带标准钢砧，以便随时进行率定检测，适时更换，从而保证检测结果的精确性。 3 测区选择要正确 检测构件布置测区时，相邻两测区的间距应控制在2 m以内，测区离构件端部或施工缝边缘的距离不宜大于0. 5 m且不宜小于0. 2 m;测区应选在使回弹仪处于水平方向检测混凝土浇筑面，并选在对称的两个可测面上，如果不能满足这一要求时，也可选在一个可测面上，但一定要分布均匀，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。当遇到薄壁小构件时，则不宜布置测区，因为薄壁构件在弹击时产生的振动，会造成回弹能量的损失，使检测结果偏低。如果必须检测，则应加以可靠支撑使之有足够的约束力时方可检测。 4 测试动作要规范，切忌随意操作 回弹法本身是一种科学的操作方法，国家也专门制定了相应的规程，不容许操作人员随意操作。回弹的精度也取决于操作人员用力是否合适和均匀，是否垂直于结构或构件的表面，是否规范操作。但实际检测中却很少有人严格按照标准规定的技术要求进行检测操作，责任心不强，敷衍了事，这样的检测将带来较大的测试误差，无法保证回弹质量，为此，应加强检测人员的职业道德素养，提高检测责任心，也只有如此，才能真正提高回弹法的检测精度。 5 消除测试面因素的影响
回弹仪测定水泥混凝土强度试验作业指导书 1 目的与适用范围 本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，湿度应不低于10°C。 回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。 2 仪具与材料 本方法需用下列仪具和材料： 1) 混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示或自记录式的回弹仪。回弹仪应符合下列标准： a.水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能为。 b.弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。 c.在洛氏硬度为HRC60±2的钢钻上，回弹仪的率定值应为80±2。 2)酚酞酒精溶液，浓度为1%。 3)手提式砂轮。 4)钢钻：洛氏硬度HRC60±2。 5)其它：卷尺、钢尺、凿子、锤、毛刷等。 3 回弹仪检定与保养 回弹仪有下列情况之一时，应送检定单位校验。检验合格的回弹仪应具有检定合格证，其有效期为半年。 1）累计弹击次数超过6000次； 2）弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后； 3）弹击拉簧前端不在拉簧座原孔位或调零螺丝松动； 4）遭受严重撞击或其它损害。 回弹仪有下列情况之一时，应在钢钻上进行率定试验； 1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次； 2）测定过程中对回弹值有怀疑时。 如率定试验结果不要规定的80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。 回弹仪率定步骤 回弹仪率定试验宜在室湿为20±5℃的条件下进行。率定时，钢砧应稳固地平放在刚度
回弹仪使用方法 1．测区和测点布置 （1）对水泥混凝土路面，按随机取样方法决定试样，每个试样的测区数不宜少于6~10个，相邻两测区的间距宜大于2米，测区宜在试样的可测表面上均匀分布，并宜避开板边板角。 （2）对其它混凝土构造物，测区应避开位于混凝土内保护层附近设置的钢筋，测区宜在试样的两相对表面上有两个基本对称的测试面，如不能满足这一要求时，一个测区允许只有一个测面。 （3）测区表面应清洁、干燥、平整，不应有接缝、饰面层、粉刷物和不平整处，磨光的表面不应有残留粉尘和碎屑。 （4）一个测区的面积宜不少于200*200MM，每一测区宜测定16个测点，相邻两测点的间距宜不小于3CM，测点距路面边缘或接缝的距离应不小于5CM。 （5）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的不得混在一起计算或与试块强度比较（未打磨）。2．回弹值测定 在测试过程中，回弹仪的轴线应始终垂直于混凝土路面，具体操作应符合下列要求： （1）将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按纽松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤。
（2）使回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动直至到达一定位置时，指针块的刻度线即在刻度尺上指示某一回弹值。 （3）使回弹仪继续顶住混凝土表面，进行读数并记录回弹值，如条件不利于读数，可按下按纽，锁住锁芯，将回弹仪移至他处读数，准确至1个单位。 （4）逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，带下一次使用。 3. 计算 将个测区的16个测点的回弹值去掉3个较大值及3个较小值，将其余10个回弹值计算测区平均回弹值。当回弹仪非水平方向测试混凝土浇筑侧面时，应根据回弹仪轴线与水平方向的角度将测得的数据进行修正，计算非水平方向测定的修正回弹值。
回弹仪使用方法及注意事项 用法很简单，将回弹仪触头垂直顶在检测构件表面下按（可水平向上或向下垂直于构建，注意必须垂直，否则会有较大的测量偏差），听到“塔”的一声后，直接读取记录回弹仪上游标所在位置的读数即可，计算时舍弃每一测点最大和最小的两个读数，按是水平、向上或向下测量分别乘以系数校正，再根据构件测得的碳化深度（用碳化深度检测尺测定）查表确定构件砼强度。 注意的问题: 回弹法检测混凝土抗压强度在我国使用已达四十余年，因其简便、灵活、准确、可靠、快速、经济等特点而倍受工程检测人员的青睐，是我国目前工程检测中应用最为广泛的检测仪器之一。当对工程结构质量有怀疑时，均可运用回弹法进行检测。但回弹法在使用过程中还是出现了较多的操作不规范、随意性大、计算方法不当等问题，造成了较大的测试误差。如何保证检测精度，使其在监督检验结构工程和混凝土质量中发挥应有的作用，已成为众多工程建设者所关注的话题。要提高回弹法的检测精度，应综合考虑以下几个方面因素。 1 注意回弹法检测的适用条件 ①、回弹法测强度的误差比较大，因此对比较重要的构件或结构物强度 检测必须慎重使用。 ②、符合下列条件的混凝土才能采用全国统一测强曲线进行测区混凝土强 度换算。 ③、混凝土采用的材料、拌合用水符合现行国家标准。 ④、采用普通成型工艺。 ⑤、采用符合现行国家标准《混凝土结构工程施工质量验收规范》的钢模、 木模及其他材料的模板。 ⑥、自然养护或蒸汽养护出池后经过自然养护7d以上，且混凝土表面为干 燥状态。 ⑦、龄期为14~1000d，抗压强度为10~60Mpa。
2 测试前必须进行回弹仪的率定试验(在仪器行业，对仪器的校准测定称为率定。即校准、标定。)回弹仪的质量及测试性能直接影响混凝土强度推定的准确性，只有性能良好的回弹仪才能保证测试结果的可靠性。回弹仪的标准状态应是在洛氏硬度HRC 为60 ±2 的标准钢砧上，垂直向下弹击三次，其平均率定值应为80 ±2 ，否则回弹仪必须进行调整或校验。在单个构件检测中，一般只需测试前进行率定即可，但在大批量检测时，由于受现场灰粉及回弹仪自身稳定性等因素的影响，随着工作时间的延长，回弹仪的工作状态逐渐低于标准状态。有时一个批量检测项目检测前后回弹仪率定值的差异较大，从而导致测试结果偏低。因此，在大批量检测时，应随身携带标准钢砧，以便随时进行率定检测，适时更换，从而保证检测结果的精确性。 3 测区选择要正确 检测构件布置测区时，相邻两测区的间距应控制在2 m以内，测区离构件端部或施工缝边缘的距离不宜大于0. 5 m且不宜小于0. 2 m;测区应选在使回弹仪处于水平方向检测混凝土浇筑面，并选在对称的两个可测面上，如果不能满足这一要求时，也可选在一个可测面上，但一定要分布均匀，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。当遇到薄壁小构件时，则不宜布置测区，因为薄壁构件在弹击时产生的振动，会造成回弹能量的损失，使检测结果偏低。如果必须检测，则应加以可靠支撑使之有足够的约束力时方可检测。 4 测试动作要规范，切忌随意操作 回弹法本身是一种科学的操作方法，国家也专门制定了相应的规程，不容许操作人员随意操作。回弹的精度也取决于操作人员用力是否合适和均匀，是否垂直于结构或构件的表面，是否规范操作。但实际检测中却很少有人严格按照标准规定的技术要求进行检测操作，责任心不强，敷衍了事，这样的检测将带来较大的测试误差，无法保证回弹质量，为此，应加强检测人员的职业道德素养，提高检测责任心，也只有如此，才能真正提高回弹法的检测精度。 5 消除测试面因素的影响 《规程》规定:用于回弹检测的混凝土构件，表面应清洁、平整，不应有疏松层、浮浆、油垢、蜂窝、麻面。我们在检测时经常遇到麻面或有浮浆的构件，
回弹仪期间核查方法 1 概述 本仪器由弹击拉簧、弹锤、脱钩装置和指示装置等部分组成，其中主要影响因素是弹击拉簧的工作长度、脱钩点、指针滑块的摩擦力和在钢砧上的率定值，本仪器主要用于非破损检测砼强度。 2 技术要求 (1) 弹击拉簧工作长度：61.5±0.3mm； (2) 指针滑块在导轴上的摩擦力为0.65±0.15N； (3) 在洛氏硬度HRC为60±2的钢砧上率定平均值为80±2。 3 核查器具 (1) 洛氏硬度HRC为60±2的钢砧； (2) 游标卡尺：量程0～150mm 精度：0.02mm。 4 核查环境条件 室内、常温状态下。 5 核查方法 (1) 用已检定合格的游标卡尺检查弹击拉簧的工作长度，测量三次取其平均值； (2)卸下标尺，用拨指针法检查弹击锤脱钩点时滑块标线在标尺上对应处。用测力计检查滑块在导轴全长上的摩擦力，测量三次取其平均值； (3) 在洛氏硬度HRC为60±2的钢砧上分四个方向向下弹击率定，取连续弹击三次稳定的回弹值进行平均。 6 核查结果的判定及处理 (1) 弹击拉簧工作长度稍差时，可调整拉簧在拉簧座上的位置；超差时，应更换拉簧； (2) 指针滑块在导轴上的摩擦力值超出正常值范围，可调整指针滑块的摩擦环，直至合格； (3) 在钢砧上率定值不在80±2之间，则对回弹仪进行常规保养，在中心导杆上抹上一层薄薄的钟表油（或20号机油），若还不能达到要求，为不合格，送检定单位维修并重新检定。 7 核查周期 (1) 正常情况下三个月； 设备操作人员变动、仪器借后返还启动使用、仪器离位、维修后再启动等情况应立即追加检查一次。 混凝土回弹仪期间核查记录
仪器设备名称：仪器设备编号： 核查器具编号：环境条件： 核查人：批准：
ZC1型 高强砼回弹仪 使用说明书 回弹法检测高强混凝土抗压强度技术规程 (DBJ24-24-03)编制单位 中国土木工程学会砼及预应力 砼学会砼质量委员会会员单位 山东省乐陵市回弹仪厂制造 目录 一、概述 二、回弹仪的结构 三、回弹仪主要技术要求及指标 四、术语、符号 五、回弹仪的操作、保养及校验 六、检测技术及回弹值测量与计算
七、测强曲线 八、混凝土强度的计算 九、附录A、附录B 十、回弹法检测高强混凝土抗压强度技术规程（条文说明） 一、概述 混凝土回弹仪是用一弹簧驱动弹击锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力，使弹击锤带动指针弹回并指示弹回的距离。以回弹值（弹回的距离与冲击前弹击锤与弹击杆的距离之比按百分之比计算），作为混凝土抗压强度相关的指标之一，来推定混凝土的抗压强度的一种仪器。 用于检测现场混凝土结构或构件的ZC3-A中型回弹仪，在我国应用多年，技术成熟并有相应的技术标准（中华人民共和国行业标准《回弹法检测砼抗压强度技术规程》（JG/T23-92）及回弹仪检定标准（国家计量检定规程《砼回弹仪》（JJG817-93）） 随着我国经济建设的发展，建设工程中高层建筑日益增多，随之采用的高强混凝土也愈来愈多，使用回弹仪检测现
场高标号砼强度的要求愈加迫切。为此我厂在原ZC3-A型砼回弹仪基础上，通过多年试验改进，已研制出ZC1型高强砼回弹仪，用于检测砼抗压强度为60-80mPa范围内的砼结构或构件。 二、回弹仪的结构 图1示出（ZC1）型回弹仪在弹击后的纵向剖面结构示意图。 图1 回弹仪构造和主要零件名称 三、回弹仪主要技术要求及指标 3.1技术要求 3.1.1测定回弹值的仪器，必须采用能量为5.5J的回弹仪，其弹击锤冲击长度为100mm，弹击杆前端球面半径为18mm。回弹仪必须具有制造厂的合格证及检定单位的检定合格证，并应在回弹仪的明显位置上具有下列标志：名称、型号、制造厂名（或商标）、出厂编号、出厂日期等。 3.1.2回弹仪必须符合下列标准状态的要求： 1、水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为5.5J；
混凝土回弹仪回弹值以及碳化深度的测量方法 在我国的建筑工程里，混凝土结构是我们最常见的一种建筑结构。我们的楼房、桥梁、公路等都是混凝土结构，而我们想要去测试这些混凝土结构的抗压强度，那么我们就要用到混凝土回弹仪了。因为混凝土回弹仪是现场检测用的最广泛的混凝土抗压强度无损检测仪器。接下来我们来了解下混凝土回弹仪回弹值以及碳化深度的测量方法。 混凝土回弹仪回弹值以及碳化深度的测量方法 一、混凝土回弹仪回弹值的测量 1、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面，缓慢施压，准确度数，快速复位。 2、测点宜在测区内均匀分布，相邻两点的净距离不宜小于2cm；测点距外露钢筋、预埋件的距离不宜小于3cm。测点不应分布在气孔或外露石子上，同一点只能弹一次。每一测区记录16个回弹值，每一测点的回弹值精确到1。 二、混凝土回弹仪碳化深度的测量 1、回弹值测量完毕后，在有代表性的位置上测量混凝土的碳化深度值，测点数不应小于构件测区数的30%，取其平均值为该构件每测区的碳化深度值。当碳化深度极差大于2时，应在每一测区测量碳化深度值。 2、碳化深度的测量，可采用适当的工具在测区表面形成直径15mm的孔洞，其深度应大于混凝土的碳化深度。孔洞中的粉末和碎屑应清除干净，并不能使用水清洗。用1%的酚酞酒精溶液滴在孔内壁边缘处，已碳化的混凝土颜色不变，未碳化的混凝土变为红色，当已碳化和未碳化界线清楚时，用深度测量工具测量已碳化混凝土的深度，测量不应小于3次，取平均值，精确至0.5mm。 以上的内容就是混凝土回弹仪回弹值以及碳化深度的测量方法，混凝土回弹仪的使用是获取混凝土质量和强度的最快速、最简单和最经济的测试方法。这也很大测度上提高了建筑物的质量。
回弹仪使用办法及注意事项 令狐采学 用法很简单，将回弹仪触头垂直顶在检测构件概略下按（可水平向上或向下垂直于构建，注意必须垂直，不然会有较年夜的丈量偏差），听到“塔”的一声后，直接读取记录回弹仪上游标所在位置的读数即可，计算时舍弃每一测点最年夜和最小的两个读数，按是水平、向上或向下丈量辨别乘以系数校正，再根据构件测得的碳化深度（用碳化深度检测尺测定）查表确定构件砼强度。 注意的问题: 回弹法检测混凝土抗压强度在我国使用已达四十余年，因其简便、灵活、准确、可靠、快速、经济等特点而倍受工程检测人员的青睐，是我国目前工程检测中应用最为广泛的检测仪器之一。当对工程结构质量有怀疑时，均可运用回弹法进行检测。但回弹法在使用过程中还是呈现了较多的操纵不规范、随意性年夜、计算办法不当等问题，造成了较年夜的测试误差。如何包管检测精度，使其在监督检验结构工程和混凝土质量中阐扬应有的作用，已成为众多工程建设者所关注的话题。要提高回弹法的检测精度，应综合考虑以下几个方面因素。 1 注意回弹法检测的适用条件
①、回弹法测强度的误差比较年夜，因此比较较重要的构件 或结构物强度检测必须慎重使用。 ②、合适下列条件的混凝土才干采取全国统一测强曲线进行测 区混凝土强度换算。 ③、混凝土采取的资料、拌合用水合适现行国家标准。 ④、采取普通成型工艺。 ⑤、采取合适现行国家标准《混凝土结构工程施工质量验收规 范》的钢模、木模及其他资料的模板。 ⑥、自然养护或蒸汽养护出池后经过自然养护7d以上，且混凝 土概略为干燥状态。 ⑦、龄期为14~1000d，抗压强度为10~60Mpa。 2 测试前必须进行回弹仪的率定试验(在仪器行业，对仪器的校准测定称为率定。即校准、标定。)回弹仪的质量及测试性能直接影响混凝土强度推定的准确性，只有性能良好的回弹仪才干包管测试结果的可靠性。回弹仪的标准状态应是在洛氏硬度HRC 为60 ±2的标准钢砧上，垂直向下弹击三次，其平均率定值应为80 ±2，不然回弹仪必须进行调整或校验。在单个构件检测中，一般只需测试前进行率定即可，但在年夜批量检测时，由于受现场灰粉及回弹仪自身稳定性等因素的影响，随着工作时间的延长，回弹仪的工作状态逐渐低于标准状态。有时一个批量检测项目检测前后回弹仪率定值的差别较年夜，从而招致测试结
1．概述 ZC3-A型数字回弹仪 ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（、）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。 ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。 山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机 ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。 主要技术指标 检测数据处理依据《回弹法检测混凝土抗压强度技术规程》 （JGJ/T23-2001） 内存储存量：8000点 显示屏：45x30(mm) 128x64(点阵) 电源：5V 通信速率：115200bps 尺寸：140x75x40 电池电源：标准锂离子充电电池 主要功能及特点 传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪 的率定值在80±2之间，保证回弹检测的准确性。 现场打印功能：配备野外电源和便携式打印机可以随时进行原始回弹 值、测区强度值的打印。特别适合现场会议、政府部门组织的工程质 量检测，各职权部门进行的监督抽查等。 随机软件：随机免费赠送计算机数据处理软件，在现场检测数据完成 后，主机通过R232通讯电缆传送到计算机后，可以立即生成检测报告， 软件终生免费升级。 数据重显：原始值数据检测完成后可以立即查看已完成构件的原始回 弹值、测区强度值、构件整体综合评定等数据。 同一构件不同测区的异角异面设置：在复杂的构件中（如杯形构件） 每个测区都可以设置任意角度和任意测面。 超声回弹：独有的超声回弹综合法应用功能，配合用户多功能应用。
回弹法测混凝土强度 一、回弹法测混凝土强度的原理： 回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。因此通过试验的方法，建立混凝土强度与回跳值的相关关系—数学模型或相关曲线，并以此来确定混凝土的抗压强度，这就是回弹法测混凝土强度的基本原理。 二、仪器介绍： 回弹法的仪器主要是混凝土回弹仪（HT —225A ），主要技术指标如下： 1、标称动能：2.207J 2、弹击拉簧刚度：7.85N 3、弹击锤冲程：75 mm 4、弹击锤与杆碰撞面硬度HRC59—63 5、指针系统最大静摩擦力0.5—0.8N 6、回弹仪钢砧率定平均值80±2 7、外形尺寸Φ60×280 mm 8、重量1Kg 三、仪器的操作方法 正确使用和操作回弹仪，可以较好地发挥 其效能，提高测试的准确性。因此，仪器 操作需要有一定的规程： 在操作回弹仪的全过程中，都应注意持握 回弹仪姿势，一手握住回弹仪中间部位， 起扶正的作用；另一手握压仪器的尾部， 对仪器施加压力，同时也起辅助扶正作用。 回弹仪的操作要领是：用力均匀缓慢，扶 正对准测试面。慢推进，快读数。 四、测试方法 4.1一般规定 1、结构或构件混凝土强度检测可采用下列 两种方式： （1）单个检测：适用于单个结构或构件的检测； （2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。批量检测时，抽检数量不得少于同批构件总数的30%且不得少于10个。抽检构件时，应遵循随即抽取重点部位或有代表型的构件。 2、每一结构或构件的测区符合些列规定： （1）每一结构或构件的测区数不应少于10个，对于某一方向尺寸小于4.5m 且另一方向小于0.3m 的构件，其测区数量可适当减少，但不应少于5个； 图1回弹仪构造图
混凝土回弹仪说明回弹仪测混凝土强度使用方法 混凝土回弹仪说明回弹仪测混凝土强度使用方法 回弹法测混凝土强度 一、回弹法测混凝土强度的原理：回弹法是测定混凝土表面硬度从而推定混 凝土整体强度的力学方法之一。根据混凝土强度与表面硬度之间存在的相关 关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定 值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关 系。因此通过试验的方法，建立混凝土强度与回跳值的相关关系—数学模型 或相关曲线，并以此来确定混凝土的抗压强度，这就是回弹法测混凝土强度 的基本原理 二、仪器介绍：回弹法的仪器主要是混凝土回弹仪（HT—225A），主要 技术指标如下： 1、标称动能：2.207J 2、弹击拉簧刚度：7.85N 3、弹击锤 冲程：75 mm 4、弹击锤与杆碰撞面硬度 HRC59—63 5、指针系统最大静摩 擦力 0.5—0.8N 6、回弹仪钢砧率定平均值 80±2 7、外形尺寸Φ60×280 mm 8、重量 1Kg 三、仪器的操作方法正确使用和操作回弹仪，可以较好地发挥其效能，提高 测试的准确性。因此，仪器操作需要有一定的规程：在操作回弹仪的全过 程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位，起扶正的作 用；另一手握压仪器的尾部，对仪器施加压力，同时也起辅助扶正作用。 回弹仪的操作要领是：用力均匀缓慢，扶正对准测试面。慢推进，快读数 四、测试方法 4.1 一般规定图 1 回弹仪构造图 1、结构或构件混凝土强度检测可采用下列两种方式： （1）单个检测：适用于单个结构或构件的检测； （2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原 材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。批量检测时， 抽检数量不得少于同批构件总数的 30%且不得少于 10 个。抽检构件时， 应遵循随即抽取重点部位或有代表型的构件。 2、每一结构或构件的测区符合些列规定： （1）每一结构或构件的测区数不应少于 10 个，对于某一方向尺寸小于 4.5m 且另一方向小于 0.3m 的构件，其测区数量可适当减少，但不应少于
混凝土回弹仪的校验方法 1范围 1.1本方法适用于使用中的混凝土回弹仪的校验。 1.2 建筑用混凝土回弹仪系用于按《回弹法检测混凝土抗压强度技术规程》DB32/P（JC）002-92测试混凝土强度的检测仪器。也是一种计量器具。 2要求 2.1铭牌 2.1.1 应有型号、制造厂名（或商标）、出厂编号、出厂日期、计量器具许可证及CM标志。 2.2 回弹仪 2.2.1 外壳不允许有碰撞和摔落的明显损坏。 2.2.2 各运动部件活动自如,可靠。不得有松动,卡滞和影响操作的现象。指针滑块示值和刻度尺上的刻线应清晰,均匀。 2.2.3 弹击杆外露球面应光滑,无裂痕,缺损和锈蚀。 2.3 率定用钢钻。 2.4 钢钻的重量及硬度应符合国家标准《回弹仪》GB/T9138-88的要求。洛氏硬度H RC 为60±2。 3校验用标准器具 3.1钢钻。 4校验方法 4.1温度。 4.1.1 在室温20±5℃的条件下进行。 4.1.2 率定须满足第2条要求中的内容。 4.2 操作。 4.2.1 将钢钻应稳固地平放在刚度大的混凝土实体上。 4.2.2 回弹仪向下弹击时,弹击杆应分四次旋转,每次旋转90°。 4.2.3 每个方向弹击三次,取其中最后三次读数稳定的回弹值进行平均。 5 校验结果评定 5.1 结果。
5.1.2 弹击杆每旋转一次的平均率定值均应符合80±2的要求。 5.1.3 如不符合80±2的要求,须对回弹仪进行保养或送省计量检验站进行修理、校验。。仪器名称仪器编号 如达不到80±2要求为不合格。 5.2 校验时间 5.2.1 进行混凝土构件回弹测试前,如连续数天测试,应可在每天测试前率定一次。 5.2.2 在工程检测中对回弹值有怀疑时。 5.2.3 回弹工作结束后。 6 附录 6.1 校验记录，见表40.1 回弹仪率定校验记录表 校验编号：
回弹仪的正确使用方法 回弹仪的正确操作 1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。 2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。 3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。 4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。 回弹仪的保养 回弹仪有下列情况之一时应进行常规保养: 1.弹击超过2000次； 2.对检测值有怀疑时； 3.钢砧率定值不合格； 常规保养方法应符合下列要求： 1.使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、弹击拉簧和拉簧座）； 2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油； 3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之间； 4.不得旋转尾盖上已定位紧固的调零螺丝； 5.不得自制或更换零部件； 6.保养后应按要求进行率定试验，率定值应为80±2。 回弹仪的检定 回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书： 1.新回弹仪启用前； 2.超过检定有效期限（有效期为半年）； 3.累计弹击次数超过6000次； 4.经常规保养后钢砧率定值不合格； 5.遭受严重撞击或其他损害。 问与答： 我的回弹仪当听到“嘣”的一声响时，老是不能读数怎么办？ 方法就是拆出来看看： 原因有很多： 1、里面的弹簧与前头弹的圆杆脱开了 2、里面略斜的读数弹片压平了 3、里面的大弹簧与主杆脱槽了 4、没有及时保养，里面砂子太多，应擦干净后加点油润滑一下
回弹仪使用方法 1.目的 铁塔代维过程中对基站塔体基础及混凝土配重块等进行强度检测，及时发现问题，解决安全隐患。 2.回弹仪样式 3.测区和测点布置 （1）对水泥混凝土路面，按随机取样方法决定试样，每个试样的测区数不宜少于6~10个，相邻两测区的间距宜大于2米，测区宜在试样的可测表面上均匀分布，并宜避开板边板角。 （2）对其它混凝土构造物，测区应避开位于混凝土内保护层附近设置的钢筋，测区宜在试样的两相对表面上有两个基本对称的测试面，如不能满足这一要求时，一个测区允许只有一个测面。 （3）测区表面应清洁、干燥、平整，不应有接缝、饰面层、粉刷物和不平整处，磨光的表面不应有残留粉尘和碎屑。 （4）一个测区的面积宜不少于200*200mm，每一测区宜测定16个测点，相邻两测点的间距宜不小于30mm，测点距路面边缘或接缝的距离应不小于50mm。 （5）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的不得混在一起计算或与试块强度比较（未打磨）。 4.回弹值测定
在测试过程中，回弹仪的轴线应始终垂直于混凝土基础，具体操作应符合下列要求： （1）将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按纽松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤。 （2）使回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动直至到达一定位置时，指针块的刻度线即在刻度尺上指示某一回弹值。 （3）使回弹仪继续顶住混凝土表面，进行读数并记录回弹值，如条件不利于读数，可按下按纽，锁住锁芯，将回弹仪移至他处读数，准确至1个单位。（4）逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，带下一次使用。 5. 计算 将个测区的16个测点的回弹值去掉3个较大值及3个较小值，将其余10 个回弹值计算测区平均回弹值。
混凝土回弹仪的正确使用和维护保养 技术篇检定,使用与调修 混凝土回弹仪的正确使用和维护保养 口孙吉玲陈宗华 一 ,回弹仪现场检测使用前的准备 1.外观检查 检查回弹仪的尾盖和盖帽是否松动.拧紧两端盖:指 针滑块是否随回弹仪的上下翻转而上下滑动(指针块滑 动的回弹仪不能使用):按钮是否能够锁住机芯,准确读 取回弹值.若弹击杆脱出.要检查杆内的缓冲压簧是否脱 落. 新回弹仪的启用:先送到有检定资质的检定机构进 行检定.检定合格后才能投入使用 2.钢砧率定试验 率定环境要干燥,室温在5oC35℃范围内,也就是说, 回弹仪和钢砧要先放在该温度范围内的场所预置.达到其 温度控制范围后率定f因为弹击拉簧的线性收缩膨胀受温 度的影响).率定的钢砧要摆放水平和稳定,钢砧的导向筒 要拧紧,防止倾斜和震动.率定时回弹仪的轴线应始终垂直 钢砧回弹仪的率定值按每一点连续弹击3次的稳定回弹值 进行平均.弹击杆按照90~角转动4次.弹击杆每转动一次的 率定平均值都要符合f80±21的要求. 3.现场仪器准备 对于大规模的工程结构主体检测,重要的混凝土结 构和构件检测,对混凝土质量有争议的检测和不能再现 施工过程的检测.要将率定的钢砧带到检测现场或者将 率定合格的,性能稳定的,可以进行参比的回弹仪作为比 对仪器.在检测过程中随时进行仪器比对.保证检测结果 的准确性 对于检测点位多的工程现场.要带足检测仪器设备 和打磨砂轮(用于被测面打磨). 经检查确认合格的回弹仪要装在专用的包装盒内运 至检测现场.注意避免碰撞和摔砸. 二,回弹仪的现场使用 1.按照《回弹法检测混凝土抗压强度技术规程》的要 求进行检测.混凝土测试表面应清洁,平整,干燥,不应有 接缝,饰面布,浮浆和油垢,避开蜂窝和麻面部位,必要时 用砂轮片打磨测试面使其平整.回弹仪的使用环境温度 为一4~C～40oC
