电阻器的色环标注方法
科目：无线电工艺授课教师：XXX 时间45分钟
一、教学目标
1、知识目标：掌握电阻器色环标注方法。
2、技能目标：能准确快速地判别出实际电阻的阻值。
3、情感目标：通过本节教学活动培养学生良好的合作和交流的学习精神，让学生感受到对待技术必须细心观察，还要有严谨、负责的科学态度。
二、教学重点、难点
1、重点：掌握电阻器色环注标法的识别方法。
2、难点：能运用标注方法准确判断出电阻
三、教具：电阻器实物（不同规格的色环电阻器数十个）。
四、课时安排：45分钟。
五、教学策略
1、教法：在课堂教学中主要采用课堂导入法、讲授法、演示法、提示法、学生自主探究性学习和师生互动共同探究等教学方法综合运用渗透到整个课堂教学中。在教学中通过学生上次课的内容导入电阻器知识教学内容，采用图、文、物并用始终贯穿教学课堂。在教学中安插了（15--20分钟）师生合作性探究性学习活动。
2、学法：在课堂教学中，通过教师的组织和引领，发挥学生主体性的多样化的学习方式。并积极参与到师生合作性探究性学习活
动中，激励学生自主探究与合作交流学习，引导学生细心观察、善于总结，在与他人的交流中，丰富自己的思维方式，获得不同的体验和不同的发展。
?六、教学过程
?1、新课导入（举例讲解使用PPT）
?通过上次课学习电阻的作用、分类及型号命名方法的时候，我们已经见过现实中的电阻了，也让同学们仔细的观察了，同学们都发现了在大部分的电阻上面都有一圈圈的彩色环，那么它们是用来做什么的呢？是不是生产商是个爱美的人，它希望电阻好看一些吗？还是另有目的呢？答案就在这节课的内容里。
2、教学过程
想要弄清楚这些彩色环是做什么的，首先我们来学习几个术语（1）标称阻值（举例讲授使用PPT）
什么是标称阻值？
为了便于电阻器的大规模生产和使用，国际规定出一系列的阻值为电阻器的标准，这一系列阻值就叫做电阻器的标称阻值。
（此处用人民币的系列值进行举例说明）
实际上标称阻值就是指在电阻器的外表所标注的阻值。
（用商品上标注的数值进行说明）
?（2）允许偏差（举例讲授使用PPT）
在电阻器在生产过程中，由于技术的原因，不可能制造出与标称值完全一样的电阻器而存在一定的偏差，所以，规定了
一个允许偏差参数，亦称为允许偏差。
?（3）电阻的标注方法（举例讲授使用PPT）
?就是不同的方法将电阻的标称阻值和允许偏差标注在电阻表面的方法。而这些色环正是它标志方法中的一种。下面我们来学习：

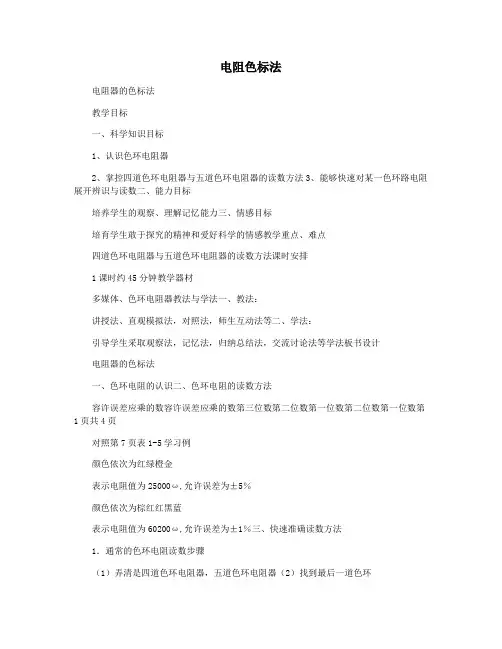

?色标法（色环标志法）
?色环标志法是用不同颜色的色环在电阻器表面标注出标称阻值和允许偏差。
?1、四色环（举例）
?普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，
?说明：
?前面两环是它的有效数字（第一条为十位数，第二条为个位数）第三条为乘数（零的个数）
?举例说明：
?
?
?
?如：色环A－红色；B－黄色C－棕色；D－金色
?第一环红色表示的有效数为 2 黄色表示的有效数为 4 第三环表示偏差101 ，最后一环为偏差±5%
?则该电阻标称值及允许偏差为：24×101=240Ω偏差：±5% ?那我们怎么知道每个颜色表示什么数字呢？那就需要来看色码表
?引导学生观察记忆色码表（找出规律）时间3到5分钟
?
? 2、五色环
精密电阻器用五条色环表示标称阻值和允许偏差
说明：前三环是有效数字，（第一环为百位数，第二环为十位数，第三环为个位数）第四环是倍数，最后是偏差
?举例
?
色环A－蓝色；B－灰色；C－黑色D－橙色；E－紫色
则该电阻标称值及偏差为：680×103=680KΩ偏差：±0.1%
练习（5--8分钟）（引导师生交流）
1.红-红-红-银 2、黄-紫-黑-银 3、白-棕-黄-银
4、绿-蓝-棕-银
5、红-紫-黄-棕-棕
6、绿-蓝-黑-黑-棕
4.实际的电阻识别（分组四人一组 1、3、5排的同学转过凳子，每组15个电阻，交流讨论的形式 8--12分钟）（师生合作交流实际操作）
考核表
操作总结：出现的问题
（1）、对颜色的区分不是很准确，如棕色与橙色银色与灰色（2）、对颜色对应的数字记忆的不够准确。
七、总结
本次课，同学们基本上掌握了电阻的色环标注方法，有部分同学对颜色的区分不是很准确，要加强练习。
八、课后问题
根据练习和讨论的结果归纳出区分电阻首尾的方法
色环电阻计算 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。 下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位：
教案 【授课内容】：色环电阻的阻值识别 【教学目标】： 知识目标： 了解阻值的直接标示法，掌握电阻器的色环标识方法。 能力目标： 学会识读色环电阻器的阻值。 情感目标： 培养学生科学严谨的学习态度，形成规范的操作习惯，学会与他人合作沟通。 【教学重点】：四色环、五色环电阻的阻值识别 【教学难点】：色环颜色与数值的对应关系 【教具】： 【教学过程】： 一、回顾点评 电阻器的单位 欧姆是德国物理学家，他建立了电路定律。为了纪念他在电路理论上的贡献，电阻单位命名为欧姆。 电阻器的国际标准单位是欧姆，我们也常用希腊字母Ω表示 我们也常见到KΩ（千欧）、MΩ（兆欧）的标识 其换算公式如下 1KΩ=1000Ω 1MΩ=1,000KΩ=1,000,000Ω 标称阻值 为了表示电阻的大小，电阻器在出厂时会在表面标注阻值。标注在电阻器上的阻值称为标称阻值。 误差（电阻的精度） 电阻器的实际阻值与标称阻值往往有一定的差距，这个差距称为误差。 阻值的标示方法 电阻器标称阻值和误差的标注方法有直接标注法、数码标注法和色环标注法。 二、讲授新课 1、直标法简介 在一些电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。 直标法实例
电阻值=510Ω ±5% R-电阻的总称 X-材料为绕线 G-表示大功率 6-表示序号 2、色环电阻的阻值识别 （1）色环法简介 为了便于从任何一个角度都能看清电阻的阻值采用了在电阻器上标注不同的颜色圆环来表示阻值和误差的方法。下图中的两个电阻器就采用了色环法来标注阻值和误差，其中一只电阻上有四条色环，称为四色环电阻器，另一只电阻器上有五条色环，称为五色环电阻器，五色环电阻器的阻值精度较四色环电阻器更高。 色环电阻 五色环电阻 （2）四色环电阻的阻值计算 色环的意义与阻值计算公式 电阻阻值=有效数字× 10n W （允许误差） （有效数字） 十（有效数字）个 倍乘数 允许误差
电阻阻值计算色环电阻 识别及精度 Document number：PBGCG-0857-BTDO-0089-PTT1998
电阻阻值计算：色环电阻识别及精度 色环电阻是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。具体读法可参考下图： 黑，棕，红，橙，黄，绿，蓝，紫，灰，白 0， 1， 2， 3， 4， 5， 6， 7， 8， 9 倒数第二环，表示零的个数。最后一位，表示误差。这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。 例如，红，黄，棕，金表示240欧。 分四环和五环，通常用四环。倒数第二环，可以金色（代表×）和银色的（代表×），最后一环误差可以无色（20%）。五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为%。精密电阻通常用于军事，航天等方面。 电阻色环上看电阻的精度：
色环电阻分为四色环和五色环 四色环：前两位是有效数字；第三位是倍率；第四位是误差，就是它的精确度五色环：前三位是有效数字；第四位是倍率；第五位是误差 它们的误差色环相同时误差是一样的： 色环误差 棕 +/-1% 红 +/-2% 绿 +/% 蓝 +/% 紫 +/% 灰 +/% 金 +/-5% 银 +/-10% 无色 +/-20% 最常见的： 四色环电阻误差是+/-5%，为普通电阻 五色环电阻误差是+/-1%，为精密电阻。
色环电阻识别： 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几 kΩ 橙色：几十几 kΩ 黄色：几百几十 kΩ 绿色：几点几 MΩ
电阻色环转换为阻值对照表 ４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。下表是色环电阻的颜色-数值对照表：
一、电阻阻值的色环表示法 电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。 颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。颜色 按照下面的方法容易记忆： 黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。对此，我们放在后面介绍。“四色环”读数规则 所谓“四色环电阻”就是指用四条色环表示阻值的电阻。从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。如下图：
但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。 请看下面例子： 红2 紫7 棕1 金±5％ 第一环：红——代表2 第二环：紫——代表7 第三环：棕——代表1， 但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。 由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。上述电阻的阻值是：270Ω 那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。金色代表误差±5％，银色代表误差±10％。对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。 在识别四色环电阻时，有两个情况要特别注意：
色环电阻识别与计算 一、颜色代表的数字 棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0 金色为5%的误差、银色为10%的误差、棕色为1%（一般是五色环电阻）银金黑棕红橙黄绿蓝紫灰白 有效数 字 0 1 2 3 4 5 6 7 8 9 数量级10-2 10-1 100 101 102 103 104 105 106 107 108 109 允许偏 差（%）±10 ±5 ±1 ±2 ±0.5 ±0.25 ±0.1 +50 -20 二、记忆顺口溜 1、2、3、4、5、6、7 ；棕、红、橙、黄、绿、蓝、紫；8灰9白0为黑；还有金银常作陪；心中牢记四句话，事故远离永不归。 三、色环表示的意义 四色环电阻： 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：10的幂数； 第四条色环：误差表示 五色环电阻：
第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：10的幂数；第五条色环：误差表示（常见为棕色） 有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那条色环表示误差，是第五条色环与之相对应的令一端金属帽上的是第一条色环，读数时从第一条开始之后的第二条、第三条色环是次高位、次次高位，第四条色环表示10的多少次方； 如果第三条倍数色环为金色，则将有效数乘以0.1； 如果第三条倍数色环为银色，则将有效数乘以0.01； 如果第五条误差色环为黑色，一般用来表示绕线电阻器； 如果第五条误差色环为白色，一般用来表示保险丝电阻器； 如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻； 四、阻值计算方法 四色环电阻阻值=（第一条色环读数*10+第二条色环读数）*10的第三条色环读数的幂数； 五色环电阻阻值=（第一条色环读数*100+第二条色环读数*10+第三条色环读数）*10的第四条色环的幂数； 五、识别技巧 1、先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色 是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以，在电阻上，只要有金环和银环，就可以基本认定这是色环电阻的最末一环； 2、棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数 字环，且常常在第一环和最末一环同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判断色环电阻的排列顺序。 3、在仅靠色环间距还无法判断色环顺序的情况下，还可以利用电阻的生产序 列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100*104Ω=1MΩ，误差为1%，属于正常的电阻系列值；若是反顺序读，其
电阻阻值计算：色环电阻识别及精度 色环电阻是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。具体读法可参考下图： 黑，棕，红，橙，黄，绿，蓝，紫，灰，白 0，1，2，3，4，5，6，7，8，9 倒数第二环，表示零的个数。最后一位，表示误差。这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。 例如，红，黄，棕，金表示240欧。 色环电阻分四环和五环，通常用四环。倒数第二环，可以金色（代表×0.1）和银色的（代表×0.01），最后一环误差可以无色（20%）。五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。
精密电阻通常用于军事，航天等方面。 电阻色环上看电阻的精度： 色环电阻分为四色环和五色环 四色环：前两位是有效数字；第三位是倍率；第四位是误差，就是它的精确度五色环：前三位是有效数字；第四位是倍率；第五位是误差 它们的误差色环相同时误差是一样的： 色环误差 棕+/-1% 红+/-2% 绿+/-0.5% 蓝+/-0.25% 紫+/-0.1% 灰+/-0.05% 金+/-5% 银+/-10% 无色+/-20% 最常见的：
四色环电阻误差是+/-5%，为普通电阻 五色环电阻误差是+/-1%，为精密电阻。 色环电阻识别： 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是：金色：几点几Ω 黑色：几十几Ω
《色环电阻的识别》说课稿 尊敬的各位评委老师 大家好 我说课的题目是《色环电阻的识别》，是中职教材《电工技术基础与技能》的内容。下面我从五个方面展开分析。 一、教材分析 1．教学内容整合 本节是学生未来踏上工作岗位从事电子产品装接工作必须掌握的内容。因教材内容抽象、操作过程缺乏，不便掌握。为此，我将教材内容结合职业岗位要求进行了重新整合，力求可观测、可体验、可交流。 2．学情分析 学生为中职机电专业一年级，特点是基础知识薄弱，厌烦理论学习,但反应敏捷、喜欢操作。 3．教学目标确定 依据职业教育特色、企业岗位需求，确定本节课的教学目标为： 知识目标 1.熟记色环电阻各色环颜色含义。 2.明确四色环电阻和五色环电阻区别。 能力目标 1.能正确判定色环电阻末环； 2.能正确识读色环电阻阻值。 素质目标 为适应企业要求，着重培养学生严谨的工作态度，认真负责的工作作风。 4.教学重点、难点的确定： 色环的意义和色环电阻的识读是本节课重点；而末环的判定较复杂，定为本节课难点。 二、教法、学法分析 本节课采用理实一体化教学，学生为主体，教师为主导，使学生在实践中，掌握职业技能，习得专业知识。 本节主要采取的教学方法有： 项目教学法：做中学，学中做，现场操作，理实一体化进行。 2．学法指导： 本节课让学生以团队的形式进行学习，采用自主学习发现问题、合作探究寻求方法、动手实践加深理解、现场操作获取生产体验的学习方法，凸显学生的主体地位。 三、教学过程设计分析 以学习情境为载体，以任务驱动为主线，将1课时的教学活动依次设计为五个环节。下面就请大家随我一起进入我们的课堂。 一：创设情境（３分钟）为了让学生认识到这节课对他未来职业发展的重要性，让他了解岗位需求，我以“13年全国“求是”杯电子产品设计及制作现场比赛场景”来设计学习情境，提问：为什么参赛选手能快速的进行元器件安装与选择呢？并出示实物主板电路，指出在许多电器电路板中都存在有色环电阻这一电子原件，激发学生学习色环电阻的兴趣。 二：确定任务（２分钟）根据前面分析，确定本节课的工作任务为色环电阻的识别。再根据学生学习需要，我将总的任务分解为有一定层次和梯度的子任务。 三：实施任务（25分钟）在本环节，教师只提供信息线索，学生将紧紧围绕任务利用实物和信息化资源获取相关的信息，通过体验、探索和交流方式来进行学习。
教具准备配备完整的实训器材、工具、实训材料、教师利用多媒体视频课件辅助教学 教学过程与 时间分配 主要教学内容及步骤备注 创设问题启发思考（3分钟） 前面已经学习了有关电阻器的一些基础知识： 物理含义、符号参数、阻值误差等级、温度特性等 概念，为进一步学习电阻器知识，先来进行复习。 如图：请指出下列符号及实物表示什么电阻 器。 幻灯片 1．请学生上黑 板来做，其余学生 讨论是否正确，老 师作出总结。 2．老师拿出一 个小型收录放机 （教学用）的内部 电路板。 老师提问：在 此电路板中最常见 的是什么元器件？ （金属膜电阻）
探索新知学 以致用（28 钟） 实训材料： 色环电阻4.7Ω、，270Ω、47KΩ、2.2MΩ各1只。 将直观识别的各电阻的参数填入下表： 序号电阻类 别电阻颜 色 标称阻 值 允许偏 差 1 2 3 4 二、我们应该怎样将色环电阻器焊接到电路板 上呢？ 电阻器是电子电路中最常用到的元器件之一。 发放预先给学生准备好的四环、五环的色环电阻让学生辨认。 在过程中，让学生交流合作，找到最好的方法，共同完成任务，填写表格。 幻灯片
同学们应该掌握正确的电阻焊接技能。 1、电阻器焊接前的处理 引线的校直：可用平嘴钳将电阻 器的引线沿原始角度拉直。 表面清洁：可用酒精或丙酮擦洗， 严重的腐蚀性污点可用刀刮或用砂纸 打磨。 教学过程与 时间分配 主要教学内容及步骤备注 引脚成型：色环电阻通常采用卧式 跨接和立式跨接两种方式。通常情况 下，使用尖嘴钳或镊子实现元件引脚的 弯曲成型。 插装到电路板：将电阻器的引脚插入对应的插孔，贴紧电路板安装，双面焊接的电路板尽量不要采用该方法。垂 幻灯片 利用多媒体课件以及视频给学生以直观的认识，使学生对各元件成型及实物焊接深刻了解。并让学生体会
色环电阻识别方法 每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差 色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出 其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断: 技巧1: 先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环, 就可以基本认定这是色环电阻的最末一环。 技巧2: 棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环 和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。 技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加 以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误 差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种 色环顺序是不对的。电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多,因为它成本低廉。金属膜电阻精度要高些,使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高, 常用在要求很高的测量仪器上。 小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很 重要的一步。电阻阻值的单位是欧姆。下面详细说明。 色环电阻分为四色环和五色环,先说四色环。顾名思义,就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差 各色环表示意义如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:10的幂数; 第四条色环:误差表示。 例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10的幂为2(即100); 误差为5%; 即阻值为:15×100=1500欧=1.5千欧=1.5K 还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:阻值的第三位数字; 第四条色环:阻值乘数的10的幂数; 第五条色环:误差(常见是棕色,误差为1%)
一、四色环：
二、第四环决定第一、第二环颜色组合： 标称值系列误差电阻标称值 E24（金色）±5%1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.87.58.29.1 E12（银色）±10%1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.88.2 E6（无色）±20% 1.0 1.5 2.2 3.3 4.7 6.8如：一、二环为棕和棕，那四环只能是金色了，因为只有E24标称值系列才有1.1对应阻值。 一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。 一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围： 第三环颜色倍乘阻值范围单位备注金色10-1 1.0-9.1Ω几点几欧 黑色10010-91Ω几十几欧 棕色101100-910Ω几百几十欧 红色1021.0-9.1K Ω 几点几千欧 橙色10310-91KΩ几十几千欧 黄色104100-910K Ω 几百几十千欧 绿色1051.0-9.1M Ω 几点几兆欧 蓝色10610-91MΩ几十几兆欧 紫色107100-910M Ω 几百几十兆欧
银色 倍乘太小一般不会常用灰色 倍乘太大一般不会用白色 倍乘太大一般不会用无色 第三环不可能是无色环 四、五色环：颜色第一环第二环第三环 第四环（倍乘）第五环（误差环）备注黑色 0001误差环与阻值环隔距较大 棕色 11110±1%红色 222100±2%橙色 3331000黄色 44410000绿色 555100000±0.5%蓝色 6661000000±0.25%紫色 77710000000±0.1%灰色 888100000000±0.05%白色 9991000000000金色 0.1±5%银色 0.01±10%无色±20%
电阻器的识别与测量一体化教案 一、电阻器的基础知识 引入新课：（和学生互动，复习和讲解相结合） 请同学们回顾电工基础课和电子技术课中都学了哪些电阻器的内容？（让学生分组讨论，然后选第二组一名同学起立说明，其他组补充，然后老师讲评并由此引出本次课程的学习内容） 1、电阻器的用途： 稳定和调节电路中的电流和电压，电阻在电子产品中使用最多的是分压、降压、分流、限流、滤波（与电容组合）和阻抗匹配。 2、电阻器的分类、性能与特点 常见固定电阻器的外形如图2—1（讲课时用实物和PPT结合演示）： 图2—1 固定电阻器实物图 可变电阻器的外形图（讲课时用结合实物和PPT结合演示）： 必备知识
图2—2 可变电阻器实物图 敏感电阻的外形图（讲课时用结合实物和PPT结合演示） 图2—3 敏感电阻器实物图 常用电阻的性能与特点见表2—1 电阻名称性能与特点 碳膜电阻稳定性高，噪声小，应用广泛。阻值范围：1Ω-10MΩ 金属膜电阻体积小，噪声小，稳定性高，温度系数小,耐高温，精度高，但脉冲负载稳定性差。阻值范围：0.1Ω-620MΩ 线绕电阻体积小，噪声小，稳定性高，温度系数小,耐高温，精度很高，功率大（可达500W）。但高频性能差，体积大，成本高。阻值范围：0.1Ω-5MΩ
【记忆窍门】 用背景颜色可以区别电阻器的种类：浅色（淡绿、浅兰、浅棕）表示碳膜电阻器，红色、棕色表示金属膜电阻器，深绿、灰色表示线绕电阻器。 3、电阻器的主要性能参数，见表2—2
4、电阻器的命名方法 根据国家标准GB/T2470—1995《电子设备用固定电阻器、固定电容器型号命名方法》的规定，电阻器的型号由以下4部分组成：第一部分表示主称；第二部分表示材料；第三部分表示分类特征；第四部分表示序号，如图2—4所示，详细内容见下表。 图2—4 电阻命名方法 表2—3 电阻器的型号命名方法 第一部分第二部分第三部分第四部分用字母表示主称用字母表示材料用数字或字母表示类别或额定功率序号 字母含义字母含义数字或字母含义数字额定功率用数字表示 R RP 电阻器 电位器 C 沉积膜 或高频瓷 1 普通 0.125 1/8W 用个位数或无数字 表示 2 普通或 阻燃 F复合膜 3 或C 超高频 0.25 1/4W H合成碳膜 4 高阻 I玻璃釉膜 5 高温 0.5 1/2W J金属膜7或J 精密 N无机实心8 高压 1 1W S有机实心9 特殊 T碳膜G 高功率 2 2W U硅碳膜L 测量 X线绕T 可调 3 3W Y氧化膜 X 小型 C 防潮 5 5W O玻璃膜Y 被釉 B 不燃性10 10W 例如RJ71-0.125－5.1kⅠ型的命名含义：R表示电阻器；J表示金属膜；7表示精密；1表示序号；0.125表示额定功率；5.1k表示标称阻值；Ⅰ表示误差5%。
五环电阻的识别方法 色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0 色环颜色代表的倍率：棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、黑*1、金*0.1、银*0.01 色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20% 四环电阻的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。 例如：棕红黑金12*1=12欧姆误差正负5% 红红橙银22*1K=22K 误差正负10% 黄紫黄金47*10K=470K 误差正负5% 五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：阻值乘数的10的幂数； 第五条色环：误差(常见是棕色，误差为1%) 有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误
差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方。四色环电阻误差为5-10%，五色环常为1%，精度提高。 熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。
色环电阻口诀 电阻, 口诀 色环电阻口诀 色环电阻口诀: 棕1红2橙是3 4黄5绿6是兰 7紫8灰9雪白 黑是圆圈大鸡蛋 金银误是5和10 黑棕红橙黄, 绿兰紫灰白, 金银误差 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 带有五个环的电阻，第一，二，三环代表阻值的前三位数；第四环代表倍率；第五环代表误差。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几 kΩ 橙色：几十几 kΩ 黄色：几百几十 kΩ 绿色：几点几 MΩ 蓝色：几十几 MΩ
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。 下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。 例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位： 阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数 本主题由 yzz163 于 2009-6-16 17:35 移动
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断： 技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。 技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。 技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。 3识别方法编辑 在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。主要分两部分。 第一部分：靠近电阻前端的一组是用来表示阻值。 两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。 三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精 密电阻的表示。 第二部分：靠近电阻后端的一条色环用来代表公差精度。 第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。 三色环电阻 第一色环是十位数，第二色环是个位数，第三色环代表倍率。用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。 四色环电阻 四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。 例子： 棕红红金
专业整理分享《电工电子技术》公开课教案
复习引入【复习引入】 1、电阻阻值直标法、文字符号法、 数字法的识别回顾 根据前面所学 内容，提出相关 问题，为今天将 要学到的内容 打下基础。 思考教师提出的 问题，各小组抢 答，巩固前面所 学知识。 师生共 同复习 巩固旧 知，为今 天新知 识的学 习做铺 垫。 新课导入【导入新课】在所使用的各种电阻中 我们还接触到一种带有各种颜色环路 的电阻，这种电阻上面没有任何的数 字或符号来表示，该电阻的阻值。我 们将如何来选择不同大小的电阻呢？ 如何认识它们的阻值呢？接下来我们 将要学习这种电阻的识别。 【知识应用】 生活中常见的形形色色的色环电 阻 图画引入： 通过直观的电 阻图片初步认 识 带着问题进入新 课，实现巧妙的 过度。 举例导 入和问 题驱动， 进行开 篇，激发 学生学 习兴趣。
专业整理分享 讲授新知一、电阻器的色标法： 1、定义：用不同颜色的色环来表示标 称阻值和允许偏差的大小。 二、色环电阻的分类： 1、四环电阻（普通电阻） 2、五环电阻（精密电阻） 三、四环电阻识别：（普通电阻） 即：150 K +5% 注：色环密集部分是首位 图片演示： 为学生讲授 色环电阻识别 的基础知识 演示： 将色谱编辑 为顺口溜，让学 生反复连读 提问互动： 学生观察图片， 思考问题，各小 组抢答，表达自 己的观点。 学生练习记忆色 谱对照表 能够充 分调动 学生积 极性，活 跃课堂 气氛。 提高学 生的总 结归纳， 合作探 究能力。 落实知 识目标。 加深内 容的理 解，使理 实与动 手相结 合。
巩 固 练 习 比 赛 练 习 四、怎样确认识读顺序？ 1.表示允许误差的色环比别的色环 稍宽，离别的色环稍远。 2.四环电阻，最后一环误差环一般是 金色或银色。 五、跟我练一练 四环电阻的识读 六、比一比阻值读取
色环电阻读值方法及电阻色环表 色环电阻读值方法及电阻色环表 在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果*近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数 色标法色标法是指在电感器表面涂上不同的色环来代表电感量(与电阻器类似)，通常用四色环表示，紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为误差率，各种颜色所代表的数值见表2。例如：色环颜色分别为棕、黑、金、金的电感器的电感量为1LIH，误差为5％。
常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表： 英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 直插电阻 1/8W ----AXIAL-0.3 1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话） 1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话） 2W ----AXIAL-0.8 3W ----AXIAL-1.0 5W ----AXIAL-1.2 附铜处的连接孔线宽 1.针对某块铜，选中SHAPE，右键Parameter 里Thermal Relief Conenct 设置即可。 2.针对全局设置，打开Global Shape Parameter 设置即可。 3.针对某些PTH PIN进行设置，在PIN上添加以下属性即可。 DYN_FIXED_THERM_WIDTH 连接线宽 DYN_THERMAL_CON_TYPE 连接类型
色环电阻识别与检测公开课教案

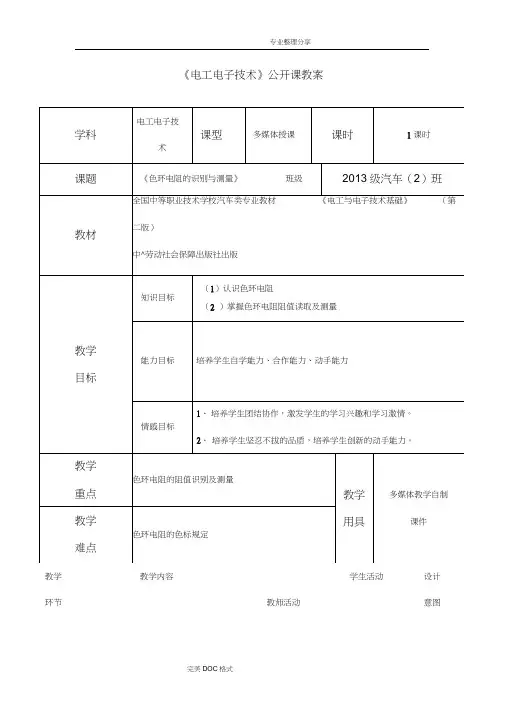

《电工电子技术》公开课教案 教学环节教学内容 教师活动 学生活动设计 意图 复习引入 【复习引入】 1、电阻阻值直标法、文字符号法、 数字法的识别回顾 根据前面所学 内容，提出相关 问题，为今天将 要学到的内容 打下基础。 思考教师提出的 问题，各小组抢 答，巩固前面所 学知识。 师生 共同 复习 巩固 旧 知， 为今学科电工电子 技术 课型多媒体授课课时1课时 课题《色环电阻的识别与测量》班级2013级汽车（2）班 教材 全国中等职业技术学校汽车类专业教材《电工与电子技术基础》（第 二版） 中国劳动社会保障出版社出版 教学 目标 知识目标 （1）认识色环电阻 （2）掌握色环电阻阻值读取及测量 能力目标培养学生自学能力、合作能力、动手能力 情感目标 1、培养学生团结协作，激发学生的学习兴趣和学习激情。 2、培养学生坚忍不拔的品质，培养学生创新的动手能力。教学 重点 色环电阻的阻值识别及测量 教学 用具 多媒体教学自制 课件 教学 难点 色环电阻的色标规定
