PVDF聚偏氟乙烯耐酸耐腐蚀耐高温鲍尔环填料选用PVDF聚偏氟乙烯为塑料原材料一次性注塑成型

PVDF聚偏氟乙烯耐酸耐腐蚀耐高温鲍尔环填料选用PVDF聚偏氟乙烯为塑料原材料一次性注塑成型，可生产的规格型号有：Dg16/25/38/50/76/100。塑料鲍尔环

填料一般分为三种形状：米字形、＃字形、十字形，也其它异型鲍尔环。鲍尔环填料

（pall ring）是一种最应用非常普遍的化工散装填料，它是对拉西环的外观结构作了重大改进，在环壁上开出两排有内伸舌片的窗孔，这种结构改善了气液分布，充分利用环的内表面，鲍尔环与拉西环相比，处理量可提高50%以上，而压降低一半。

鲍尔环填料可生产以下塑料材质：

聚乙烯（PE）、聚丙烯（PP）、增强聚丙烯（RPP）、聚氯乙烯（PVC）、氯化聚氯乙烯（CPVC）、高性能聚丙烯（PPH）、聚偏氟乙烯（PVDF）、聚四氟乙烯（PTFE）、PFA等各种塑料材质，还可生产各种金属（304、316、碳钢、铝材、钛材等）材质，特殊规格型号材质可加工定制、来样加工。

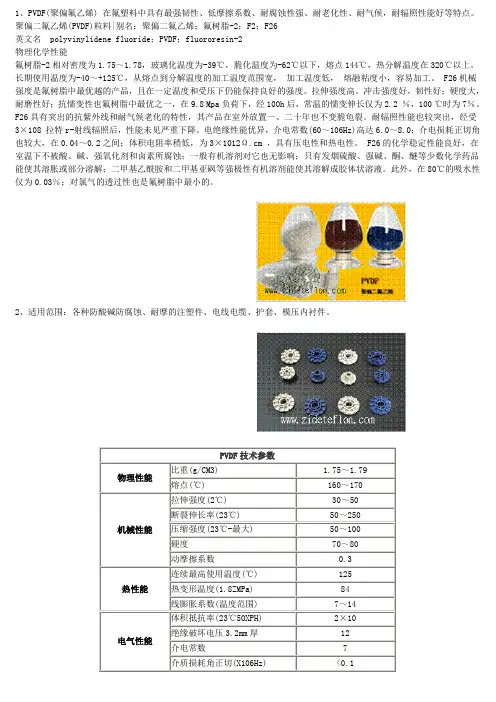

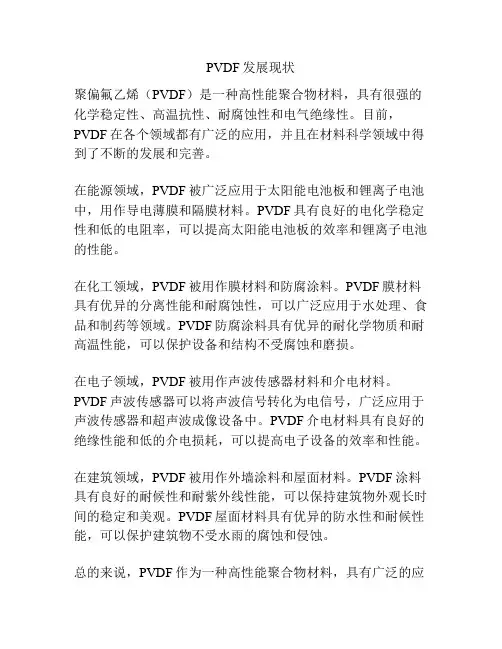

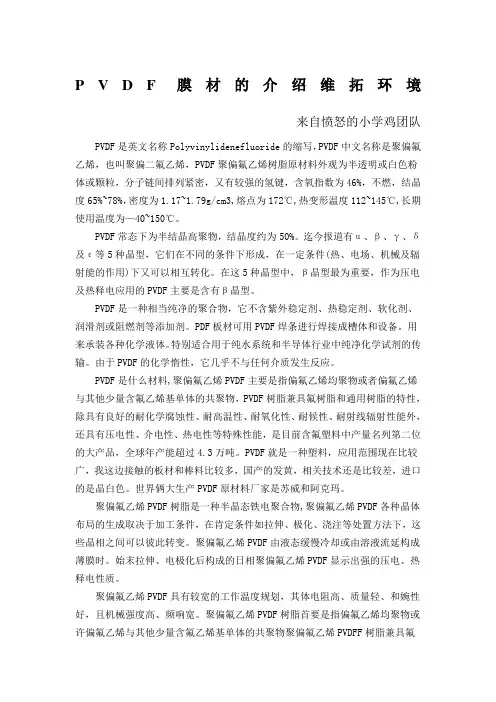

PVDF聚偏氟乙烯材质特点：

PVDF材质外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，含氧指数为46%，不燃，结晶度65%~78%，密度为1.17~1.79g/cm3,熔点为172℃,热变形温度112~145℃，长期使用温度为-40~150℃。PVDF除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能。化学结构中以氟一碳化合键结合，这种具有短键性质的结构与氢离子形成最稳定最牢固的结合．因而氟碳涂料具有特异的物理化学性能，不但有很强的耐磨性和抗冲击性能，而且在极端严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能。

PVDF聚偏氟乙烯耐酸耐腐蚀耐高温鲍尔环填料优势：

鲍尔环具有低压降，通量大，效率高的特点。鲍尔环填料较同类尺寸的PALL环具有更低的压降及更高的传质效率，而且在填料层内液体分布好。

PVDF聚偏氟乙烯耐酸耐腐蚀耐高温鲍尔环填料产品应用：

鲍尔环主要用于化工环保废气处理洗涤塔、吸收塔以及氯碱工业装置中的氯气干燥塔、洗涤塔、除害塔、填料干燥塔等.适用于各种分离、吸收、脱吸装置、常减压装置、合成胺脱碳、脱硫系统、乙苯分离、异辛烷、甲苯分离、雾酸吸收等。

（二）鲍尔环填料技术参数

型号规格尺寸堆积个数

n o/m3

比表面积

m2/m3

空隙率

%

干填料因子

m-1

Dg1616×16×118000018891.1275 Dg2525×25×1.24900017590239 Dg3838×38×1.41360015589220 Dg5050×50×1.563009390127 Dg7676×76×2.6183073.29294 Dg100100X100X3880729092可生产以下材质：

塑料材质：PP/RPP/PPH/PVC/CPVC/PVDF/PTFE/PFA/FRP/PPS/阻燃材质等

金属材质：304/304L/321/316/316L/碳钢/双相钢/尿素级不锈钢材质等

规格：ΦDN16/25/38/50/76/100（特殊规格可新开模具）

包装：编织袋包装，吨袋包装，木箱包装，彩条布包装，熏蒸木箱包装，吨袋+托盘包装等按客户要求包装

运输方式：物流、汽车运输；
