1、单母线分段的作用是提高单母线接线的供电可靠性把故障和检修造成的影响局限在一点的围。
2、在单断路器的双母线带旁路母线连接中，设置旁路设施的作用是进出线检修时，可由旁路代替。通过旁路母线供电，从而对出线的运行没有影响。
3、厂用电动机自启动分为空载自启动、失压自启动和带负荷自启动。
4、短路时最大电动力产生于三项导体中的中间相，短路形式为三相短路。
5、电气设备要能可靠工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。
6、开关电器的短路热效应计算时间宜采用继电保护动作时间加上断路器的全分闸时间。
7、交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于弧隙恢复电压。
8、屋外配电装置的种类分为普通中型、低型、半高型和高型。
9、成套配电装置分为低压配电屏、低压开关柜和低压动力配电箱、低压照明配电箱。
10、火力发电厂的控制方式可分为主控制室控制方式和单元控制式控制方式。
11、绘制展开图时一般把整个二次回路分成交流电流回路、交流电压回路、直接操作回路、信号回路等几个组成部分。
12、中央信号包括预告信号和事故信号。
13、在电气主线接中母线的作用是汇总电能和分配电能。
14、接地隔开开关的作用是控制和保护电器。
15、外桥接线适用于线路短，变压器需频繁切换或有穿越功率通过的场合。
16、大型火力发电厂的厂用电电源包括厂用工作电源、厂用备用电源、事故保安电源及交流不停电电源。
17、厂用电动机自启动分为空载自启动、失压自启动、带负荷自启动三类。
18、六氟化硫断路器采用sf6气体作用灭弧介质。
19、隔断开关的主要用途是隔离电压和操作倒闸
20、发热对电器产生的不良影响包括使机械强度下降、接触电阻增加和绝缘性能降低。
21、电流互感器产生误差的根本原因是存在激磁电流I0
22、在双灯控制的断路器控制电路中，红灯亮平光表示断路器处于合闸状态。同时起到监视跳闸电源和红灯回路是否完好的作用。绿灯亮平光表示断路器处于跳闸状态，同时起到监视合闸电源和绿灯回路是否完好的作用。
23、断路器与隔离开关操作之间的操作闭锁分为机械闭锁和电气闭锁。
24、自动空气开关是低压开关电器中功能较完善的一种，它可以实现过负荷和欠电压保护功能，同时还可实现瞬时短路保护功能。
25、无母线电气主接线的形式有桥形接线、多角型和单元接线。
26、室配电装置中，母线一般布置在配电装置上部，其布置形式有水平、垂直和三角型三种。
27、电器的额定电流应大于或等于安装设备回路的最大工作电流。
28、中央信号装置由事故预告装置和预告信号装置两部分组成。
29、强迫油循环水冷却系统主要适用于额定容量为31500KV以上的变压器。
30、绝缘介质发生不可逆的老化，主要有三个过程：热过程、化学过程和机械损伤。
31、SF6按其使用地点分为敞开型和全封闭组合电器型。
32、重合器是一种自动化程度很高的设备由灭弧部分和控制部分两大部分组成
33、光电式互感器其结构上包括一次传感器及变换器、传输系统、二次变换器及合并单元。
34、光电式电流互感器分为有源型、无源型及全光纤型三类。
35、我国普遍采用的二次接线图一般有三种形式，即原理接线图、展开接线图和安装接线图。
36、为了改善短形母线的冷却条件并减少集肤效应的影响,通常采用厚度较小的矩形母线。
37、厂用电所消耗的电量占发电厂总发电量的百分数称为厂用电率。
38、厂用电一般采用可靠性高的成套配电装置。因此,厂用高、低压母线应采用单母线和单母分段接线。
39、我国目前生产的3～35KV高压开关柜可分为.固定式和手车式两种。
40、短路电流通过导体时产生的热量几乎全部用于导体温度的升高。
41、隔离开关的闭锁装置可分为机械闭锁和电气闭锁两大类。
42、变压器绝缘老化的6℃规则即指变压器绕组的温度每增加6℃,其使用年限将减少一半。
43、电介质在电场作用下,不论是部荷电质点移动还是极分子转向都要从电场中吸收能量。这些能量将转变为热能损失掉。这种现象称为电介质的损耗。
44、SN10——10型断路器中的油主要用来作灭弧介质。
45、在电气设备选择中，无须进行动稳定校验的电气设备是电力电缆。
46、110KV降压变压器高压侧的额定电压为110KV。
47、根据所使用的一次能源的不同，现今我国主要三种电厂类型为核电厂、火电厂、水电厂。
48、高压负荷开关只能开合负荷电流。
49、套管绝缘子有载流芯柱，起绝缘作用。
50、正常运行时，电流互感器二次侧相当于短路运行。
51、用于保护电动机的热继电器当电动机过载运行时会切断控制电器。
52、常采用中性点直接接地运行方式，即大接地短路电流系统。
53、单相短路短路为系统中最常见短路。
54、下列( B )接线，可靠性最高。
A:单母线；B:分段的单母线；C:扩大单元接线；D:单元。
55、在电气设备选择中，必须进行动稳定和热稳定校验的电气设备是(C )。
A:电力电缆；B:母线；C:套管绝缘子；D:支持绝缘子。
56、低压开关电器中自动空气开关能在电路发生过载、短路和低电压等情况下自动切断电路。
57、外桥接线适用于线路故障几率较高的电站主接线。
58、SN10——10型断路器中的油主要用来作灭弧介质。
59、规定屋、屋外高压配电装置的最小安全净距，其目的最主要是为了保证安全。
60、我国运行规程规定，频率波动的极限围要保证不超过，才能保证电能质量。
61、当某水电站只有两台主变和两条同电压级输电线路时（对侧均有电），宜采用(C)。
A:双母线接线；B:两组变压器一线路单元接线；C:桥形接线；D:带旁路母线接线。
62、交流电弧的熄灭条件是弧隙介质电强度的恢复大于弧隙恢复电压的恢复。
63、矩形母线，由于冷却条件好、集肤效应小，金属材料利用率高，因此多用于35kV及以下电压等级配电装置中。
64、为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的.60%
65、.电气主接线的形式影响配电装置布置
66、SF6全封闭组合电器是以什么绝缘子作支撑元件的成套高压组合电器？环氧树脂
67、环境温度为+25℃时，铝导体短路时发热的允许温度为.200℃
68、实际工程计算中，当短路电流持续时间t大于多少时，可以忽略短路电流非周期分量热效应的影响？1秒
69、对于双母线接线，双母线同时运行时，具有单母线分段接线的特点
70、电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁装置的要求配制，并应考虑同期需要
71、中性点非直接接地系统中，当绝缘正常、系统三相对地电压对称时，电压互感器辅助副绕组的开口三角形两端电压为0V
72、两台变压器并联运行时，必须满足绝对相等的条件是变压器的联接组标号相同
73、电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为100或100/3伏。
74、引出线停电的操作顺序是依次拉开断路器、线路侧隔离开关和母线侧隔离开关
75、如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用双母线接线
76、在倒母线操作过程中,若备用母线充电成功,则应该切断母联断路器的控制回路电源
以保证两组母线等电位。
77、经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为60MW及以下的机组,其高压厂用电电压可采用3KV。
78、配电装置的选择,通常要进行技术经济比较确定。一般35KV及以下电压等级宜采用屋配电装置。
79、电气设备的动稳定电流应不小于通过该电气设备的最大三相冲击短路电流。
80、减小矩形母线应力的最有效方法是减少同一相中两个相邻绝缘子间的距离
81、为减小某一线路短路时对其他线路的影响,一般要求在限流电抗器后发生短路时,限流电抗器前的残余电压不小于网络额定电压的60%
82、当断路器处在合闸位置时,断路器的位置指示信号为红灯发平光
84、电气设备应按短路条件选择。（错误）
85、电力电缆有额定电压选项。（正确）
86、短路的主要原因是绝缘损坏造成。（正确）
87、发电机供电回路发生三相短路时，发电机母线电压会随时间变化。（正确）
88、电缆有防潮、防腐蚀、防损伤等优点，所以母线和电缆比，应优先选择使用电缆。（错误）
89、一台半断路器连接线：每串中有两个回路共有三台断路器，每个回路相当于占有一台半断路器。（正确）
90、屏外设备连接要通过端子排。（正确）
91、厂变明备用方式比暗备用方式经济。（错误）
92、次暂态短路电流是指t=0秒时短路电流周期分量。（正确）
93、电流互感器的电流误差：fi二次侧电流的测量值I2乘以额定电流比K所得的值K×I2于实际一次电流I1之比以后者的百分数表示，即fi=K×I2/I1×100%。（错误）
94、断路器控制回路要有电气防跳功能。（正确）。
95、发电机是一次设备。（正确）
96、穿墙套管应选择额定电流。（正确）
97、发电机供电回路发生三相短路时，发电机的电势会随时间变化。（错误）
98、隔离开关有额定开断电流选项。（错误）
99、要减小电压互感器的误差，可通过减小其二次侧的负载来实现。（正确）
100、电气设备应按短路条件选择。（错误）
101、严禁有电挂接地线。（正确）
102、防带负荷拉闸是高压开关柜“五防”功能中的一种。（正确）
103、电力一、二类负荷不允许停电。（正确）
104、自动空气开关是低压开关中较完善的一种自动开关，具有限制短路电流等保护功能。(错误)
105、电压互感器是一种特殊的二次侧短路的降压变压器。(错误)
106、二分之三接线在正常运行时，其两组母线同时工作，所有断路器均为闭合状态运行。( 正确)
107、发电机供电回路发生三相短路时，发电机的电势会随时间变化。（错误）
108、隔离开关有额定开断电流选项。（错误）
109、发电机-三绕组变压器接线在发电机出口处装设断路器和隔离开关，在三绕组变压器的其余两侧也装设断路器和隔离开关，其目的是便于三绕组变压器低压侧断路器检修时，不影响其他两个绕组的正常运行。( 错误) 200、采用分裂电抗器代替普通电抗器减小了限制短路电流的作用。(错误)
201、电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁的要求配置，并且还需考虑同期的需要。( 正确)
202、变压器的负荷能力是指变压器在某段时间允许输出的容量，与变压器的额定容量相同。（错误）
203、电介质的荷电质点在电场作用下，对应于电场方向产生位移的现象称为.电介质极化。( 正确)
204、发电厂或变电所所选用的电气主接线形式不仅影响其配电装置布置和供电可靠性，而且影响其二次接线和继电保护。( 正确)
205、如果向旁路母线充电不成功,则旁路母线无电压。( 正确)
206、断路器的额定电流不得小于装设断路器回路的最大短路电流。(错误)
207、电流互感器的二次负荷是由其二次回路的电流决定的。(错误)
208、两台短路电压不同的变压器并联运行时,两台变压器的负荷之比与其短路电压成正比,与其额定容量成反比。(错误)
209、当被试品绝缘有缺陷或受潮时,泄漏电流将急剧增加,其伏安特性为线性关系。(错误)
300、接地电阻的冲击系数与接地体的结构形状无关。( 错误)
301、在中性点非直接接地系统中，当发生单相接地后相应的继电保护装置将故障部分迅速切除。( 错误) 302、当同相中相邻绝缘子之间的距离不小于最大允许跨距时，母线动稳定必然合格。( 错误)
40、发电机与变压器组成单元接线的主要优点是运行灵活。( 错误)
四、综合题
1、试述高压断路器的作用及种类？
高压断路器的作用：正常运行时用于接通和断开电路，故障时用于切除故障电流，以免故障围蔓延。按灭弧介质的不同，断路器可分为油断路器、真空断路器、六氟化硫断路器等。
2、电压互感器二次侧为什么要用熔断器保护？
电压互感器二次侧要用熔断器保护，因为电压互感器二次侧不能短路运行，一旦短路，短路电流会烧毁电压互感器二次绕组。
3、试述电气主接线的种类？
电气主接线分为有横向联络接线和无横向联络接线。有横向联络接线分
无横向联络接线指单元接线。
4、什么叫厂用电？试举出三种厂用电负荷名称？
保证电厂或变电所主体设备正常运行的辅助机械的用电称为厂用电。用负荷例如主变冷却风扇、调速系统压油泵、技术供水泵、整流、照明、实验室用电设备等任选三种。
5、试述操作电源的作用及种类？
供电给二次回路的电源统称为操作电源。它分为交流操作电源和直流操作电源两大类。直流操作电源又分为蓄电池直流系统、硅整流直流系统、复式整流直流系统等。
6、试说出短路的主要成因及危害？
短路的主要成因是电气设备载流部分长期运行绝缘被损坏。主要危害为短路电动力过大导致导体弯曲、甚至设备或其支架受到损坏，短路产生的热效应过高导致导体发红、熔化，绝缘损坏。
7、试述三种以上熄灭电弧的方法？
熄灭电弧可通过拉长电弧、增大开关触头的分离速度、利用真空灭弧、采用六氟化硫等特殊介质灭弧、冷却电弧、将长弧分割成几个短弧、采用多断口灭弧等方法中任写三种。
8、试述电气主接线的基本要求？
电气主接线的基本要求为保证供电可靠性和电能质量，具有一定的灵活性，接线简单便运行，经济并有扩建可能性。
9、什么是配电装置？
答：根据发电厂和变电所电气主接线中的各种电气设备、载流导体及其部分辅助设备的安装要求，将这些设备按照一定方式建造、安装而成的电工装置，统称为配电装置。
10、简述电气二次设备及组成
答：对一次设备起控制、保护、测量、监测等作用的设备为电气二次设备。包括熔断器、控制开关、继电器、
控制电缆、仪表、信号设备、自动装置等
11、在开关电器中，加速交流电弧熄灭方法通常有哪些？
答：拉长电弧、利用气体吹动灭弧、真空灭弧、窄缝灭弧、将长电弧截成多段串联的短电弧（利用灭弧栅）、多断口灭弧。
12、为什么电流互感器二次回路不允许安装熔断器?
答：熔断器的熔件是电路中的薄弱元件，容易断路，从而造成电流互感器二次侧回路在运行中的开路；引起二次感应电势增大，危及人身、设备安全；铁芯磁通剧增，引起铁芯损耗增大，严重发热烧毁电流互感器；铁芯剩磁过大，使电流互感器误差增大。
13、当母线动稳定不合格时，可以采用哪些措施减小母线应力?
答：改变母线的布置方式；增大母线截面；增大母线相间距离；减小短路电流；减小绝缘子跨距。
14、熔断器的额定电流？
答：熔断器的额定电流是指其熔管、载流部分（1）底座接触部分允许的最大长期工作电流。
15、安全净距？
答：在配电装置的间隔距离中，最基本的距离是空气中的(最小)安全距离。安全净距表示在此距离下,配电装置处于最高工作电压或部过电压时，其空气间隙均不会被击穿的最小距离。
16、电弧弧柱区复合速度与哪些因素有关?
答：电弧弧柱区复合速度与弧柱区的电场强度、弧隙温度、电弧截面、弧柱区离子浓度以及弧柱区气体压力等因素有关。
17、为什么三相三柱式电压互感器的一次绕组不允许采用Y0接线?
答：如果将三相三柱式电压互感器一次绕组中性点接地后接入中性点非直接接地系统，则当系统中发生一相金属性接地时，互感器的三相一次绕组中会有零序电压出现。此时，零序电压对应的零序磁通需要经过很长的空气隙构成回路，必然引起零序励磁电流的剧增，会烧坏电压互感器。
18、什么是断路器的“跳跃”现象?为防止产生“跳跃”现象,对断路器的控制回路提出了什么要求?
答：断路器在一次合闸操作时产生多次合、跳闸的现象称为断路器的“跳跃”现象。为防止产生“跳跃”现象，要求控制回路在每次手动或自动合闸操作时只允许一次合闸，若第一次合闸后发生事故跳闸，则应有闭锁措施，保证不再第二次合闸。
五、计算题：
1、某高温高压火电厂高压厂用备用变压器容量其参数为：高压备用变压器容量为12500kVA，调压方式为有载调压，U K%=8，要求同时参加自启动的电动机启动电流平均倍数为5，cosφ=0.8，效率为η=0.9，求允许自启动的电
动机总容量（高温高压火电厂由高压厂用工作变压器使厂用电动机自启动时要求的厂用母线电压最低值为0.65）。 解：高压厂用工作变压器一般为无激磁调压变压器，电源母线电压标幺值U*0取1.05；高压厂用工作变压器电抗标幺值取额定值的1.1倍。于是
X*t =1.1Uk ％/100=1.1×8/100＝0.088
2．已知某发电厂主变电器高压侧220KV 断路器其长期的最大工作电流为248A ，流过断路器的最大短路电流次暂态值I ”=1.16KA ，断路器的全开断时间tf =0.2s ，继电保护的后备保护动作时间为tb =3s ，若选择SW6 -220/1200型断路器，额定开断电流为21KA ，额定关和电流为55KA ，额定动稳定电流为55KA ，4s 热稳定电流为It=21KA 。试列表校验该断路器是否满足要求并写出计算过程。（计算中电力系统作为无限大容量电力系统考虑）
解：（1）高压断路器的额定电压Ue 应大于或等于所在电网的额定电压Uew ，
即Ue ≥Uw
Ue=220KV ≥Uw=220kV
（2）高压断路器的额定电流Ie 应大于或等于流过它的最大持续工作电流Igmax ，即
Ie ≥Igmax
Ie=1200A ≥Igmax=248A
(3)断路器的额定短路开断电流Iebr 应满足
Iebr ≥Izt
Iebr=21kA
短路计算时间td=tb+tf=3+0.2=3.2s
Izt=U ”(0) =I(1.6) =I(3.2) =1.16kA
Iebr=21kA ≥Izt=1.16kA
(4)断路器的额定短路关合电流Ieg 应大于短路冲击电流幅值Im ，即
Ieg ≥Im
Ieg =55kA
Im =
Ki I ” (Ki =1.8) Im =
×1.8×1.16=2.95kA
Ieg ≥Im
(5)断路器的额定峰值耐受电流Idw 应不小于三相短路时通过断路器的短路冲击电流幅值Im 即：
Idw ≥Im
Idw=55kA ≥Im=2.95kA
()t av t 110m cos S K x U U U P ****∑-=?η(1.050.65)0.90.81250014587kW 0.650.0885-??=?=??
(6)断路器的额定短时耐受热量Ir2Tr 应小于短路期短路电流热效应Qd:即
Ir2tr≥Qd
Ir2Tr=Ith2tr=212×4=1764kA2?s
Qd=∫Td0I2t2dt=4.3kA2?s
Ir2tr≥Qd
通过上述校验可知，此断路器满足要求
3、L为某降压变电所10kV屋配电装置的母线采用矩形截面的铝母线，三相垂直布置，母线在绝缘子上立放。母线的允许应力为σal=70×106Pa，每项母线的截面尺寸为120×8mm2，母线支持绝缘子之间的跨距为1.5m，母线的相间距离为α=0.65m，发生短路故障时，流过母线的最大冲击电流为Imax=35.7kA。试校验母线在发生短路时的动稳定，并求出绝缘子间最大的允许跨距是多少？（母线抗弯矩W=bh2/6,母线的动态应力系数β=1）
解：铝用线三相垂直分布则：
W=bh2/6=（0.12×0.0082）/6=1.28×10-6 (m3)
三相短路的最大电动力为
Fmax =1.73×10-7 [Imax(3)] 2×1/a
=1.73×10-7[35.7]2×1/0.65
=339.21(N)
单位长度母线上所受最大短路电动力为
σph=1.73×10-7 [Imax(3)]2 L2/10aw（pa）
=1.73×10-735.72×1.52/10×0.65×1.28×10-6
=59.6×106pa
因σph≤σal=70×106pa
母线的动稳定是满足要求的绝缘子间的最大的允许跨距Lmax：
Lmax≤(10σalW/ Fmax)1/2=1.625
4、截面为150×10-6(m2)的10kV铝芯纸绝缘电缆，正常运行时温度θL为50℃，短路时短路电流I“(0)=18（kA），I （0.5）=9（kA），I（1）=7.8（kA），短路电流持续时间td=l（s），试校验该电缆能否满足热稳定要求。
解：短路电流周期分量热效应：
=(182+1092+7.82)×1/12=101(kA2·s )
短路电流非周期分量热效应：
短路电流热效应：
查得AL=0.38×1016 (A2·s ／m4)
由图查得θh=150℃< θht=220℃，该电缆的热稳定满足要求。 )
s/m (A 101.12)10/(15010165.8100.38421626-6162??=??+?=+=S Q A A k L h d t t pt p t I I I dt I Q d d 12102)(2)2/(2'')0(1
02++==?)
(8.64182.0222")0(102s KA TI dt i npt np Q
?=?===?)
(8.1658.641012S kA Q Q Q np p k ?=+=+=

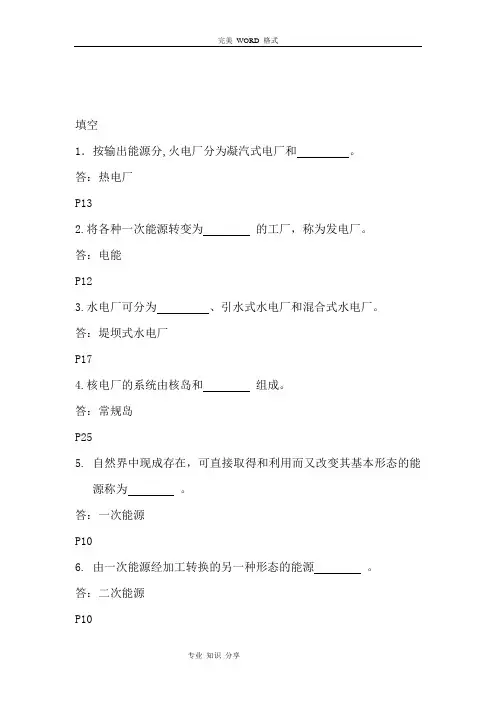

填空 1．按输出能源分,火电厂分为凝汽式电厂和。 答：热电厂 变为的工厂，称为发电厂。 答：电能 3.水电厂可分为、引水式水电厂和混合式水电厂。 答：堤坝式水电厂 4.核电厂的系统由核岛和组成。 答：常规岛 5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。答：一次能源 6.由一次能源经加工转换的另一种形态的能源。 答：二次能源 7.火力发电厂的能量转换过程为。 答：燃料的化学能→热能→机械能→电能 8. 水力发电厂的能量转换过程为。 答：水的位能→动能→机械能→电能 9.水电站所用的发电机为。 答：水轮发电机 10.火力发电厂所用的发电机为。 答：汽轮发电机 12.既可以是电力用户，又可以是发电厂的是电厂。 答：抽水蓄能电厂 13. 是变换和分配电能的设备。 答：变压器 14. 可将高电压变为低电压。 答：电压互感器 15. 是限制短路电流的设备。 答：电抗器 16.通常把生产、变换、输送、分配和使用电能是设备称为。 答：一次设备 17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。答：二次设备 18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称
为。 答：一次电路或电气主接线 19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。 答：单线图 20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。答：各种一次设备 21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建 筑物组成的整体即为_________。 答：配电装置。 22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。 答：断路器 23.电气主接线中应用最多的开关电器是_________。 答：隔离开关 24. _________起汇集和分配电能的作用。 答：母线 25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。 答：开环运行 26.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。 答：可靠性 27.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为 _________。 答：小电流接地系统 28.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。 答：大电流接地系统 29．旁路母线的作用是____________。 答：可代替线路断路器工作 30.无母线电气主接线的形式有桥形接线、___________和单元接线。 答：角型接线 31.发电厂和变电所的电气设备分为三种运行状态。 答：运行、备用和检修 32.为了保证大型枢纽变电所所用电的供电可靠性，应装设变压器。 答：备用 33.当线路停电检修时，必须将线路隔离开关线路侧的__________合上。 答;接地刀闸

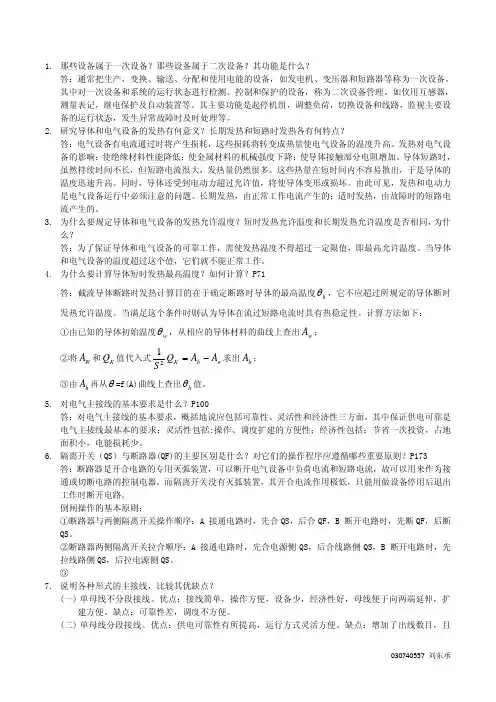

2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路 第三章 3-1长期发热短期发热意义和特点 电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。这些热量在短时间内不容易散出，于是导体的额温度迅速升高。同时，导体还受到电动力超过允许值，将使导体变形或损坏。由此可见，发热和电动力是电气设备运行中必须注意的问题。长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。 3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？ 是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。 对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则 断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。原则：①防止隔离开关带负荷合闸或拉闸。②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。 高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。高压隔离开关：保证高压电气设备及装置在检修工作时的安全，不能用于切断，投入负荷电流，仅允许用于不产生大电弧的切换操作 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或分段断路器兼作旁路断路器，各有什么特点？检修处线路断路器时，如何操作？ 答：主母线主要用来汇集电能和分配电能。旁路母线主要用于配电装置检修断路器时不致中断回路而设计的。设置旁路短路断路器极大的提高了可靠性。而分段断路器兼旁路断路器的连接和母联断路器兼旁路断路器的接线，可以减少设备，节省投资。当出线的断路器需要检修时，先合上旁路断路器，检查旁路母线是否完好，如果旁路母线有故障，旁路断路器在合上，就不会断开，合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路断路器代替断路器工作，便可对断路器进行检修。 4-8电器主接线中通常采用哪些方法限制短路电流？ 1装设限流电抗器，2采用低压分裂绕组变压器，3采用不同的主接线形式和运行方式。 4-9为什么分裂电抗器具有正常运行时电抗小。而短路时电抗大的特点。分裂电抗器在正常运行时两分支的负荷电流相等，在两臂中通过大小相等，方向相反的电流，产生方向相反的磁通，其中有X=X1-Xm=(1-f)X1且f=0.5得X=0.5X1。可见在正常情况下，分裂电抗器每个臂自感电抗的1/4、而当某一分支短路时X12=2(X1+Xm)=2X1(1+f)可见，当f=0.5时，X12=3XL使分裂电抗器能有效的限制另一臂送来的短路电流。5-0工作电源，备用电源 发电厂的厂用工作电源是保证正常运 行的基本电源，工作电源应不少于2 个，现代发电厂一般都投入系统并联 运行。备用电源用于工作电源因事故 或检修而失电时替代工作电源，起后 备作用、 5-1什么叫厂用电和厂用电效率？ 答：发电厂在启动、运转、挺役、检 修过程中，有大量以电动机拖动的机 械设备，用以保证机组的主要设备（如 锅炉、汽轮机或水轮机和发电机等） 和输煤、碎煤、除灰、除尘以及水处 理的正常运行。这些电动机以及全场 的运行、操作、试验、检修、照明等 用电设备都属于厂用电负荷，总的耗 电量，统称为厂用电。 5-3厂用电负荷分为哪几类？为什么 要进行分类？ 答：厂用电负荷，根据其用电设备在 生产中的作用和突然中断供电所造成 的危害程度，分为以下四类。 Ⅰ类厂用负荷。凡是属于短时（手动 切换恢复供电所需要的时间）停电会 造成主辅设备损坏、危急人身安全、 主机停运以及出力下降的厂用负荷， 都属于Ⅰ类负荷。 Ⅱ类厂用负荷。允许短时停电(几秒钟 或者几分钟)，不致造成生产紊乱，但 较长时间停电有可能损坏设备或影响 机组正常运转的厂用负荷，均属于Ⅱ 类厂用负荷。 Ⅲ类厂用负荷。较长时间停电，不会 直接影响生产，仅造成生产上的不方 便的厂用负荷，都属于Ⅲ类厂用负荷。 0类不停电负荷，直流保安负荷，交 流保安负荷。 对厂用电电压等级的确定和厂用电源引接 的依据是什么？ 答：厂用电电压等级是根据发电机额定电 压、厂用电电动机的电压和厂用电供电网络 等因素，相互配合，经过技术经济综合比较 后确定的。在大容量发电厂中，要设启动电 源和事故保安电源， 火电厂厂用接线为什么要锅炉分段？ 为提高厂用电系统供电可靠性，通常 用哪些措施？ 答：为了保证厂用供电的连续性，使 发电厂能安全满发，并满足运行安全 可靠性灵活方便。所以采用按锅炉分 段原则。为提高厂用电工作的可靠性， 高压工作厂用变压器和启动备用变压 器采用带负荷调压变压器，以保证厂 用电安全，经济的运行。 何谓厂用电动机的自启动？为什么要 进行电动机的自启动校验？如果厂用 变压器的容量小于自启动电动机总容 量时，应该如何解决？ 厂用电系统运行的电动机，当突然断 开电源或者厂用电压降低时，电动机 转速就会下降，甚至会停止运行，这 一转速下降的过程称为惰性。若电动 机失去电压以后，不予电源断开，在 很短时间内，厂用电压又恢复或通过 自动切换装置将备用电源投入，此时， 电动机惰性将未结束，又自动恢复到 稳定状态运行，这一过程称为电动机 的自启动。若参加自启动的电动机数 目多，容量大时，启动电流过大，可 能会使厂用母线及厂用电网络电压下 降，甚至引起电动机过热，将危急电 动机的安全以及厂用电网络的稳定运 行，因此，必须进行电动机的自启动 校验。若不能自启动应采用：1.失压自 启动。2.空载自启动。3.带负荷自启动。 6-6电压互感器一次绕组及二次绕组 的接地各有什么作用？ 一次接地是工作接地，保护接地二次 侧接地是为防止高低压线圈击穿，高 压引入低压，造成设备损坏危机人身 安全 6-9电流互感器误差与那些因素有关 电流互感器的电流误差fi及相位差δi 决定于互感器铁心及二次绕组的结 构，同时又与互感器的运行状态有关。 6-10运行中为什么不允许电流互感器 二次回路开路？ 二次绕组开路是，电流互感器由正常 工作状态变为开路工作状态，I2=0， 励磁磁动势由正常为数甚小的I0N1 骤增为I1N1，铁心中的磁通波形呈现 严重饱和的平顶波，因此二次绕组将 在磁通为零时，感应产生很高的尖顶 波电动势，其值可达数千伏甚至上万 伏，危及工作人员的安全和仪表、继 电器的绝缘。由于磁感应强度剧增， 会引起铁心和绕组过热。此外，在铁 芯中还会产生剩磁，使互感器准确度 下降。 6-11三相三柱式电压互感器为什么不能 测量相对地电压？ 测中性点电压时，应使互感器一次侧中 性点接地，但是由于普通三相三柱式电 压互感器一般为Y,yn型接线，它不允许 一次侧中性点接地，故无法测量对地电 压。 7-2试述最小安全净距的定义及分类。 最小安全净距是指在这一距离下，无论 在正常最高工作电压或出现内、外部过 电压时，都不致使空气间隙被击穿。对 于敞露在空气中的屋内、外配电装置中 有关部分指尖的最小安全净距分为 ABCDE五类。 8-3断路器控制回路应满足哪些基本要 求？试以灯光监视的控制回路为例，分 析它是如何满足这些要求的。 ①断路器的合闸和跳闸回路是按短路 时通电设计的，操作完成后，应迅速自 动断开合闸或跳闸回路以免烧坏线圈。 ②断路器既能在远方由控制开关进行 手动合闸或跳闸，又能在自动装置和继 电保护作用下自动合闸或跳闸。③控制 回路应具有反应断路器位置状态的信 号。④具有防止断路器多次合、跳闸的 “防跳”装置。⑤对控制回路及其电源 是否完好、应能进行监视。⑥对采用气 压、液压和弹簧操作的断路器，应有对 压力是否正常、弹簧是否拉紧到位的监 视回路和动作闭锁回路。 8-4什么叫断路器的“跳跃”？在控 制回路中，防止“跳跃”的措施是什么？ 手动合闸：①合闸前，断路器处于 跳闸状态，动断触点QF1-2在合位控 制开关在跳闸后，触点SA11-10处于接 通状态+1→SAH-10→绿灯HG→R3→ QF1-2→合闸接触器KM→-1形成通路 犹豫R3限流作用KM不动作这是绿 灯HG发平光②预备合闸将控制开关 手柄顺时针转90°进入“预备合闸”位 置触点SA9-10、SA14-13接通 SA11-10断M100→SA9-10→HG→R3 →QF1-2→KM→-1 这是绿灯发闪光 ③将控制开关顺时针转45°至合闸位 置SA5-8接通+1→SA5-8→KCF3-4→ QF1-2→KM→-1此时么有R3 达到QM 的动作值KM将常开触点闭合(YC通 电、合闸完毕) +2→KM→YC→KM→-1 合闸线圈带电带动断路器操纵机构合 闸④合闸后断路器辅助触电互相切 换位置+1→SA13-17→HR1→R4→ KCF1→QF3-4→Y7→-1红灯HR发平光 手动跳闸：①操作前，断路器处于 合闸状态，QF3-4在合位+M→SA13-14 →HR→KCFI→QF3-4→YT→-1红灯闪 光(将控制开关SA由"合闸后"垂直位置 逆时针转至"预备跳闸"水平位置 ②SA逆时针转45°至条扎位置，SA6-7 接通+1→SA6-7→Y7→-1 YT中较大电 流YT跳开、断路器辅助触点状态变化， QF1-2闭合，QF3-4断开、SA弹回“跳 闸后水平位置，SA11-10接通+1→ SA11-10→HG→R3→QF1-2→KM→-1 绿光发平光。 自动合闸：K1闭合+1→K1→ KCF2→QF1→KM→-1 KM动作断路 器进入合闸状态此时SA仍处于跳闸 后SA14-15接通，QF3-4变成合位， -M100→SA14-15→HR→R4→KCF→ QF2→YT→-1红灯闪光回路中电阻限 流作用YT不懂做红灯闪光表示控制 开关SA位置与当前断路器实际状态不 对应，提醒运行人员调整控制开关SA 手柄位置 自动跳闸。如果线路或其他一次设 备出现故障时，继电保护装置就会动 作，从而引起保护出口继电器动作，其 动合触点KCO闭合。由于触点KCO与 SA6-7并联，所以接下来的断路器跳闸 过程与手动跳闸过程类似，只是断路器 跳闸后，控制开关仍停留在“合闸后” 位置，与断路器跳闸位置不对应，使得 绿灯HG经M100(+)→SA9-10→HG→ 东段QF1-2→KM与控制电源的负极接 通，绿灯发闪光，告知运行人缘已发生 跳闸。将SA逆时针转动，最后停至“跳 闸后”位置。 自动跳闸表明事故发生，除闪光 外，控制与信号回路还应发生音响。断 路器跳闸后，事故音响回路的动断触点 QF5-6闭合；控制开关仍处于“合闸后” 位置，SA1-3和SA19-17均处于接通状 态，使事故音响信号M708与信号回路 电源负极(-700)接通，从而可启动事故 音响信号装置发出音响。 “防跳”：如果外部发生永久性故障， SA5-8成K1不能复归+1→KCO→KCF→ QF2→YT→-1 YT带电断路器跳闸②KCF 带电常开触点闭合常闭触点断开+1→ SA5-8→KCF1→KCF→-1使KCF自保持， KCF2断开了，切断了合闸回路。防止跳跃 的措施是：一：35KV以上的断路器，应采 用电气防跳。二：较为简单的机械防跳， 即操作机构本身就具有防跳性能。 8-0事故音响信号起跳及复归过程。 启动①断路器发生跳闸+700→脉冲 继电器K→+M708→-700脉冲继电器启动， KRD常开触点闭合②+700→KRD→KC→ KC1→SA4→-700→+700→KC-1→SA3,KC 带电，常开触点闭合，KC形成自保持+1 →KC-2→HA V→-700,蜂鸣器发声响。 复归：当蜂鸣器HAU和时间继电器 KT1启动，KT1的动合触点延时闭合后启 动继电器KC1，KC1的动断触点断开，致 使继电器KC失电，其三对动合触点全部返 回，音响信号停止，由此实现了事故音响 信号装置的自动复归。 3-7三相平行导体发生三相短路时最大电 动力出现在B相上，因三相短路时B相冲 击电流最大。 3-9导体的动态应力系数的含义是什么、在 什么情况下才考虑动态应力？ 动态应力系数β为动态应力与静态应力之 比值。导体发生震动时，在导体内部会产 生动态应力。对于动态应力的考虑，一般 是采用修正静态计算法，即在最大点动力 Fmax上乘以动态应力系数β，以求得实际 动态过程中动态应力最大值。 4-4发电机—变压器单元接线中，在发电机 和双绕组变压器之间通常不装断路器，有 何利弊？ 答：在发电机和双绕组作变压器之间通常 不装设断路器，避免了由于额定电流或断 流电流过大，使得在选择出口断路器时， 受到制造条件或价格甚高等原因造成的困 难。但是，变压器或厂用变压器发生故障 时，除了跳主变压器高压侧出口断路器外， 还需要发电机磁场开关，若磁场开关拒跳， 则会出现严重的后果，而发电机定子绕组 本身发生故障时，若变压器高压侧失灵跳 闸，则造成发电机和主变压器严重损坏。 并且发电机一旦故障跳闸，机组将面临厂 用电中断的威胁 开关电器中常用灭弧方法有哪些 1利用灭弧介质，2采用特殊金属材料作为 灭弧触头3利用气体或油吹动电弧，吹弧 使带电离子扩散和强烈地冷却而复合4采 用多段口熄弧5提高断路器触头的分离速 度，迅速拉长电弧，可使弧隙的电场强度 骤降；同时使电弧的表面突然增大，有利 于电弧的冷却和带电质子向周围介质中扩 赛和离子复合。 什么叫介质强度恢复过程？什么叫电压恢 复过程？它与哪些因素有关？ 答：①弧隙介质强度恢复过程是指电弧电 流过是指电弧熄灭，而弧隙的绝缘能力要 经过一定时间恢复到绝缘的正常状态过程 称之为弧隙介质强度的恢复过程。②弧隙 介质强度主要有断路器灭弧装置结构和灭 弧介质的性质所决定，随断路器形式而异。 ③弧隙电压恢复过程是指电弧电流自然过 零后，电源施加于弧隙的电压，将从不大 的电弧熄灭电压逐渐增长，一直恢复到电 源电压的过程，这一过程中的弧隙电压称 为恢复电压，电压恢复过程主要取决于系 统电路的参数，即线路参数、负荷性质等， 可能是周期性的或非周期性的变化过程。 4-5主变压器的选择 答：影响主变压器选择的因素主要有：容 量、台数、型式、其中单元接线时变压器 应按发电机的额定容量扣除本机组的厂用 负荷后，留有10%的裕度来确定。连接在 发电机母线与系统之间的主变压器容量= （发电机的额定容量—厂用容量—支配负 荷的最小容量）*70%。微粒确保发电机电 压上的负荷供电可靠性，所接主变压器一 般不应小于两台，对于工业生产的余热发 电的中、小型电厂，可装一台主变压器与 电力系统构成弱连接。除此之外，变电站 主变压器容量，一般应按5—10年规划负 荷来选择。主变压器型式可根据：①、相 数决定，容量为300MW及以机组单元连接 的变压器和330kv及以下电力系统中，一 般选用三相变压器，容量为60MW的机组单 元连接的主变压器和500kv电力系统中的 主变压器经综合考虑后，可采用单相组成 三相变压器。②、绕组数与结构：最大机 组容量为125MW以及下的发电厂多采用三 绕组变压器，机组容量为200MW以上的发 电厂采用发电厂双绕组变压器单元接线， 在110kv以上的发电厂采用直接接地系统 中，凡需选用三绕组变压器的场合，均采 用自耦变压器。

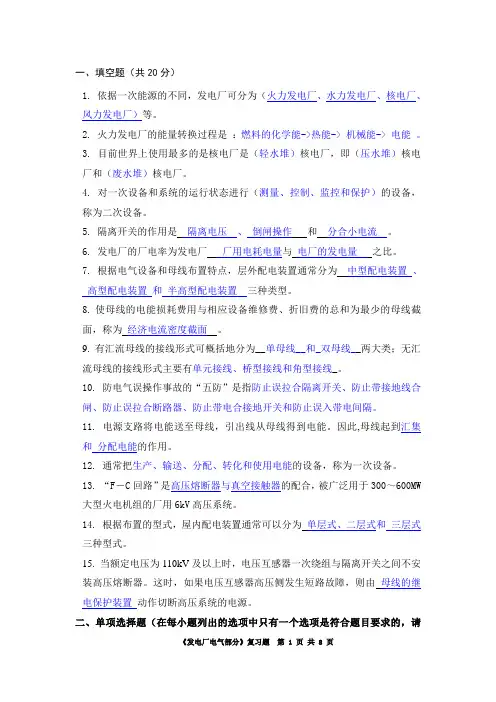

一、填空题（每题2分，8、9题各3分，共20分） 1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集 和 分配电能 的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压 、 倒闸操作 和 分合小电流 。 5. “F －C 回路”是 高压熔断器 与 高压接触器（真空或SF6接触器） 的配合，被广泛用于200～600MW 大型火电机组的厂用6kV 高压系统。 6. 根据布置的型式，屋内配电装置通常可以分为 单层式、 、 二层式 和 三层式 三种型式。 7. 当额定电压为110kV 及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由 母线的继电保护装置 动作切断高压系统的电源。 8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。 9. 防电气误操作事故的“五防”是指__防止误拉合隔离开关__、_带接地线合闸_、__误拉合断路器__、_带电合接地开关_和_误入带电间隔____. 二、概念解释题（每题5分，共25分） 1、电气主接线：由电气设备通过连线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。 2、最小安全净距：在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。 3、电压互感器的准确级：由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率(VA)表示。 4、厂用电率：厂用电率是发电生产过程中设备设施消耗的电量占发电量的比例。 5、明备用、暗备用： 答：设置了专门的备用厂用变——明备用，多了一台备 _____________ ________
范文 2020年火力发电厂电气专业考试电动机知识考试 1/ 10
题库及答案(完整版) 2020 年火力发电厂电气专业考试电动机知识考试题库及答案（完整版）一、填空题 1、直流电动机磁励方式可分为(他励) 、(并励) 、(复励) 和 (串励) 。 2、一台三相四极异步电动机，如果电源的频率 f1＝50Hz ，则定子旋转磁场每秒在空间转过( 25)转。 3、三相异步电动机的额定功率是满载时转子轴上输出的(机械功率)，额定电流是满载时定子绕组的(线电流)，其转子的转速(小于) 旋转磁场的速度。 4、测量电机的对地绝缘电阻和相间绝缘电阻，常使用(兆欧表)，而不宜使用万用表。 5、交流电机定子绕组的短路主要是(匝间)短路和(相间)短路。 6、交流接触器常采用的灭弧方法是(电动力)灭弧、(栅片)灭弧；直流接触器常采用的灭弧方法是(直吹)灭弧。 7、交流接触器桥式双断口触点的灭弧作用，是将电弧分成(两)段以提高电弧的(起弧电压)；同时利用两段电弧相互间的电动力将电弧向外侧(拉长)，以增大电弧与冷空气的(接触面)，迅速散热而灭弧。 8、引起接触器线圈发热的原因有(电源电压)、（铁心吸力不足），（线圈匝间短路），（电器动作超过额定）。 9、异步电动机的转速，总要（低于）定子旋转磁场的转速。 10、异步电动机启动时电流数值很大，而启动力矩小，其原因是
启 3/ 10
动时功率因数（低），电流中的（有功）成分小引起的. 11、绕线式电动机的调速原理，就是在转子回路串一个（可调）电阻，增加电阻时，其电动机的转速就（降低）。 12、直接启动的大型感应电动机，改善启动特性的方法有：采用（双鼠笼）或（深槽）式。 13、绕线式电动机在发电厂某些地方还经常用到它，它的优点是：（调速）和（启动）特性好。 14、电动机的自启动是当外加（电压）消失或过低时，致使电动机转速（下降），当它恢复后，转速又恢复正常。 15、异步电动机的内部通风系统一般可分为三类：（轴向）通风系统；（径向）通风系统；（混合）通风系统。 16、电动机在运行中产生的损耗会引起各部分（发热），其结果使电动机各部件的（温度）升高。 17、电动机的允许温升基本上取决于绝缘材料的（等级），但也和温度的（测量）方法及（散热）条件有关。 18、备用的电动机容易吸收空气中的（水分）而受潮，为了在紧急情况下能投入正常运转，要求定期测量绕组的（绝缘电阻）。 19、异步电动机在启动时，启动电流（很大）而启动力矩（较小）。 20、所谓改善异步电动机的启动特性，主要是指：（降低）启动电流，增加启动（力矩），提高启动时的（功率因数）。 21、在我国电动机的型号中，J 代表（交流），Z 代表（直流），T 代表（同期）。
发电厂电气部分试卷汇总及答案(全) 一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑() A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求 2.电压互感器的一次额定电压应等于() A. 100或100/3伏B. 1003或×1003伏 C. 所在电网的额定电压D.
100或2×100伏 3.输电线路送电的正确操作顺序为() A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之 后，合入接地刀闸，将它作为()使用。 A.防雷接地 B.保护接地 C.工作接地
D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?() A.出线不多且发展规模不明确 B.出线不多但发展规模明确C.出线多但发展规模不明确 D.出线多且发展规模明确6三相导体短路的最大电动力不受()影响。 A.跨距 B.长期允许电流 C.相间距离 D.三相短路时的冲击电流7.装设分段电抗器的作用是() A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数8.
在交流电路中，弧电流过零值之后，电弧熄灭的条件是()。 A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离 9.对厂用I类负荷的供电方式是() A.一般一个电源供电 B.应两个独立电源供电，备用电源采用手动切换方式应两个独立电源供电，一 C. 投入． 个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电 10硬铝母线的短路时发热允许温度 是()℃。 A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压
第一章 1.火力发电厂分为凝气式火力发电厂，热电厂，燃气轮机发电厂 2.水力发电厂分为堤坝式，引水式，混合式 3.一次设备：我们把直接生产、转换、和输配电能的设备，称为一次设备 4.二次设备：对电气一次设备进行测量、控制、监视、和保护用的设备，称为二次设备 5.抽水储能电站在电气系统中的作用？(简答) a、在夜晚或周末负荷低谷期，利用电力系统富余的电能将下水库的水抽到上水库，以位能的形式，将电能储存起来，这是目前可以人工大量储存能源的重要方式 b、将水库的水放下来发电，用以担任电力系统峰荷中的尖峰部分，起到了调峰和调频作用 第二章 1.交流电弧有哪些特点？交流电弧熄灭的条件是什么？ 答：a、能量集中，温度很高，亮度很强；电弧是良导体维持电弧稳定燃烧的电压很低； 电弧的质量很轻，在气体或电动力的作用下，很容易移动变形。 b、弧隙介质强度恢复过程始终大于弧隙电压恢复过程，则电弧熄灭。 2.高压断路器的作用？ 答：在正常运行时接通或断开有负荷电流的电路；在电气设备故障时，能够在继电保护装置的控制下自动切断短路电流，断开故障设备。 3.高压断路器分为：油断路器、六氟化硫断路器、真空断路器、压缩空气断路器。 4.高压断路器的技术参数：额定电压、额定电流、额定开断电流、额定关合电流、热稳 定电流、动稳定电流、分闸时间、合闸时间。 5.名词解释：额定开断电流、额定关合电流？ 答：额定开断电流：在额定电压下，高压断路器能可靠开断的最大短路电流，该参数表征了断路器的灭弧能力。 额定关合电流：在规定条件下，断路器能关合不至于产生触头熔焊及其他妨碍继续正常工作的最大电流峰值。
6.隔离开关的作用：隔离电源、倒闸操作、分-合小电流电路 7.运行中，电流互感器的二次绕组为什么不允许开路？一旦开路会产生什么后果？ 答：当电流互感器二次侧绕组开路时，使得铁心严重饱和，磁通￠变为平顶波。磁通过零时，在二次绕组感应产生很高的尖顶波电动势，其数值可达千伏，甚至万伏，危及人身安全和仪表、继电器绝缘；由于感应强度剧增，引起铁心和绕组过热；会在铁心中产生剩磁，使互感器特性变坏。 第三章 1.电气主接线也称为电气主系统或电气一次接线，它是有电气一次设备按电力生产的顺序 和功能要求连接而成的接受和分配电能的电路，是发电厂、变电所电气部的主体，也是系统网络的重要组成部分。 2.对电气主接线的基本要求：可靠性、灵活性、经济性。 3.桥式接线的基本特点是什么？试小结内桥、外桥接线的使用场合？（简答） 答：内桥接线的特点是联络断路器QF3接在靠近变压器侧，在线路正常投切或故障切除时不影响其他回路运行。这种接线适用于变压器不需要经常切换、输电线路较长、电力系统穿越功率较小的场合。 外桥接线的特点是联络断路器QF3靠近线路侧，与内桥接线相反，它便于变压器的正常投切和故障切除，而线路的正常投切和故障切除都比较复杂。这种接线适用于线路较短、主变压器需经常投切、以及电力系统有较大的穿越功率通过连桥回路的场合。 4.在电气主接线中，为什么要限制短路电流？ 答：当短路电流流过电气设备时，将引起设备的短时发热，并产生很大的电动力，它直接影响到电气设备的选择和安全运行。 5.限制短路电流的措施有：采用适合的主接线形式及运行方式、装设限流电抗器、采用 低压分裂组变压器 6.可靠度与不可靠度、可用率与不可用率的含义各是什么？ 答：可靠度：是一个元件在规定的条件下和预定的时间内，能执行规定功能的概率。 不可靠度：元件从开始使用到T时刻发生故障的概率。 可用率：是指元件在起始时刻正常工作的条件下，在时刻T处于正常工作状态的概率。 不可用率：是指元件在起始时刻正常工作的条件下，在时刻T处于故障状态的概率
发电厂电气部分模拟考试试题与答案（全） 一、填空题（每题2分，共40分） 1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能 2. 电流互感器正常运行时二次侧不允许开路。 3. 导体热量的耗散有对流辐射导热、三种形式。 4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。 5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料 允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。 6. 根据运行状态，自启动可分为失压自启动空载自启动.带负荷自启动三类。 7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。 } （填增大或减小） 8．加装旁路母线的唯一目的是不停电检修出线断路器。 9．厂用供电电源包括工作电源启动和备用电源事故保安电源。 二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集和分配电能的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。 ^ 6. 根据布置的型式，屋内配电装置通常可以分为单层式、、 二层式和三层式三种型式。 7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。 8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的
《发电厂电气部分》课程复习要点 绪论第一章第二章 1.了解现阶段我国电力工业的发展方针、现状 发展现状：目前我国基本上进入大电网、大电厂、大机组、高电压输电、高度自动控制的新时代。 （1）我国发电装机容量和年发电量均居世界第二位 （2）各电网中500KV（包括330KV）主网架逐步形成和壮大。220KV电网不断完善和扩充 （3）1990年我国第一条从葛洲坝水电站至上海南桥换流站的±500KV直流输电线路实现双极运行，使华中和华东两大区电网实现非同期联网 （4）随着500KV网架的形成和加强，网络结构的改善，电力系统运行的稳定性得到改善。 （5）省及以上电网现代化的调度自动化系统基本实现了实用化。 （6）数据通信为特征的覆盖全国各主要电网的电力专用通信网基本形成 2.了解发电厂和变电所的类型，特点 （1）发电厂： 火力发电厂（1火电厂布局灵活，装机容量大小可按需要决定；2 火电厂的一次性建造投资少。建造工期短。发电设备年利用小时数较高；3、 火电厂耗煤量大，单位发电成本比水电厂高3-4倍；4、动力设备繁多，控制操作复杂；5、大型机组停机到开机并带满负荷时间长，附加耗用大量燃料；6担负急剧升
降负荷时，需要付出附加燃料消耗的代价；7若担任调峰、调频、事故备用，则相 应事故增多，强迫停运率增高，厂用电率增高。应尽可能担负较均匀负荷；8、对 空气、环境污染大） 水力发电厂（1、可合理利用水资源；2、发电成本低，效率高；3、运行灵活；4、可存储和调节；5、不污染环境；6、投资较大，工期较长；7、受水文条件制约；8、淹没土地，生态环境） 核能发电厂（建设费用高，燃料费用便宜，带基荷运行） 新能源发电 风力 地热 海洋能 太阳能 生物质能 磁流体 （2）变电所： （1）枢纽变电所 （2）中间变电所 （3）地区变电所 （4）终端变电所 3.发电厂电气设备简述
,考试作弊将带来严重后果！ ---- 2010-2011学年第二学期期末考试 《发电厂电气部分》试卷（A）答案 1. 考前请将密封线内各项信息填写清楚； 所有答案请直接答在试卷上； ．考试形式：闭卷； 2分，共20分） 1. 依据一次能源的不同，发电厂可分为（火力发电厂、水力发电厂、核电厂、风力发电厂）等。 2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能 -> 机械能 -> 电能。 3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。 4. 对一次设备和系统的运行状态进行（监察、测量、控制、保护、调节）的设备，称为二次设备。 5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。 7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。 8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。 9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。 10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合 闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
将正确选项前的字母填在题后的括号内。）（每题2分，26分） 1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。 A.内桥接线 B.单母线带旁路接线 C.双母线接线 D.单母线分段接线 2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。 A.因此，双母线接线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性 C.并且两者的设备数量一样 D.但双母线接线具有更大的运行灵活性 3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。 A.100MW及以下 B.100～300MW C.25MW以下 D.60MW及以下 4输电线路送电的正确操作顺序为（ C ） A．先合母线隔离开关，再合断路器，最后合线路隔离开关 B．先合断路器，再合母线隔离开关，最后合线路隔离开关 C．先合母线隔离开关，再合线路隔离开关，最后合断路器 D．先合线路隔离开关，再合母线隔离开关，最后合断路器 5 各类安全距离在国家颁布的有关规程中均有规定。当实际距离大于安全距离时，人体及设备才安全。220kV和110kV设备的安全距离分别是（ A ）A．3米和1.5米B．6米和3米C．1米和1.5米D．5米和1米 6 在电流互感器的选择与检验中，不需选择或校验（ C ） A．额定电压B．二次负荷 C．机械负荷D．动稳定 7维持电弧稳定燃烧的因素是（ C ） A碰撞游离B高电场发射 C热游离 8交流电弧过零后不再燃烧的条件是（C ）

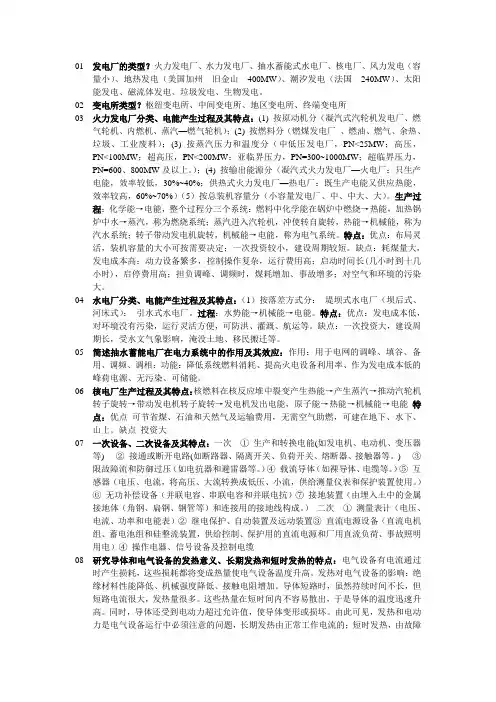

《发电厂电气部分》复习 第一章能源和发电 1、火、水、核等发电厂的分类 火电厂的分类： （1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。 （2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。 （3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。 （4）按输出能源分：凝汽式发电厂，热电厂 （5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。 水力发电厂的分类： （1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。 （2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。 核电厂的分类：压水堆核电厂，沸水堆核电厂。 2、抽水蓄能电厂的作用 调峰，填谷，备用，调频，调相。 3、发展联合电力的效益 （1）各系统间电负荷的错峰效益。 （2）提高供电可靠性、减少系统备用容量。 （3）有利于安装单机容量较大的机组。 （4）进行电力系统的经济调度。 （5）调峰能力互相支援。 4、火电厂的电能生产过程及其能量转换过程P14 火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。 能量的转换过程是：燃料的化学能－热能－机械能－电能。 5、水力发电厂的基本生产过程
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( ) A．采用有母线的接线形式B．采用无母线的接线形式 C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求 2.电压互感器的一次额定电压应等于( ) A. 100或100/3伏 B. 1003或×1003伏 C. 所在电网的额定电压 D. 100或2×100伏 3.输电线路送电的正确操作顺序为( ) A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关 C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。 A.防雷接地 B.保护接地 C.工作接地 D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( ) A.出线不多且发展规模不明确 B.出线不多但发展规模明确 C.出线多但发展规模不明确 D.出线多且发展规模明确 6三相导体短路的最大电动力不受( )影响。 A.跨距 B.长期允许电流 C.相间距离 D.三相短路时的冲击电流 7.装设分段电抗器的作用是( ) A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数 8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。 A.弧隙恢复电压<弧隙击穿电压 B.弧隙恢复电压=弧隙击穿电压 C.弧隙恢复电压>弧隙击穿电压 D.减少碰撞游离和热游离 9.对厂用I类负荷的供电方式是( ) A.一般由一个电源供电 B.应由两个独立电源供电，备用电源采用手动切换方式投入 C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电 10硬铝母线的短路时发热允许温度是( )℃。 A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80% 12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用
发电厂电气部分考试复习知识总结
能源分为一次能源和二次能源。 一次能源：是指自然界中现成存在，可直接取得和利用而又不改变其基本形态的能源，例如煤炭，石油，天然气，水能，风能等。 二次能源：是指由一次能源经加工转换成的另一种形态的能源产品，例如电力，蒸汽，煤气，焦炭，汽油等，它们使用方便，易于利用，是高品质的能源。 1.发电厂分为火力发电厂，水力发电厂，核能发电厂，其他形式。 2.火力发电厂按输出能源分为：凝汽式发电厂和热电厂。 3.电气接线分为一次接线（电气主接线）和二次接线。 4.一次设备：通常把生产，变换，输送，分配和使用电能的设备称为一次设 备（如发电机，变压器，断路器）。 5.二次设备：对一次设备和系统的运行状态进行测量，控制，监视，起保护 作用的设备，称为二次设备。 6.电气主接线又称一次接线。 7.配电装置：根据电气主接线的要求，由开关电器，母线，保护和测量设备 以及必要的辅助设备和建筑物组成的整体即为配电装置。 8.配电装置按电气设备装设地点不同，可分为屋内配电装置（又称为发电机 电压配电装置）和屋外配电装置（又称为高压配电装置）。 9.发热分类：（解答题） 10.长期发热：是由正常运行时工作电流产生的。 11.短时发热：是由故障时的短路电流产生的。 12.为了保证导体可靠的工作，需使其发热温度不得超过一定的限值，这个限 值叫做最高允许温度：导体的正常最高允许温度，一般不超过70摄氏度，计日照80C，镀锡85C，镀银95C。硬铝200°C ，硬钢300°C 13.载流量计算（计算题）公式69页，3-20,3-21 14.短路发热：是指短路开始至短路被切除为止很短一段时间内导体发热的过 程。 15.目的：就是确定导体的最高温度。 16.短路发热计算题公式：72页3-26,3-30 172页例题3-2仔细看. 17.电动力的概念：电动力是磁场对载流导体的一种作用力。（可应用毕奥— 沙瓦定律法计算） 18.电动力有计算题，78页，公式3-44。 19.最大电动力在中间相（或B相）。 20.校验导体和电器设备的的动稳定应以三相短路时中间相所受到的电动力为 准。 21.电气主接线要求（填空题）：可靠性，灵活性，经济性。
《发电厂电气部分》期末考试试卷及答案 一、填空题（每题2分，共20分） 1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。 2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能 -> 机械能 -> 电能。 3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。 4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。 5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。 7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、 高型配电装置和半高型配电装置三种类型。 8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。 9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。 10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。 二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。）（每题2分，26分） 1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。 A.内桥接线 B.单母线带旁路接线 C.双母线接线 D.单母线分段接线 2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。 A.因此，双母线接线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性
