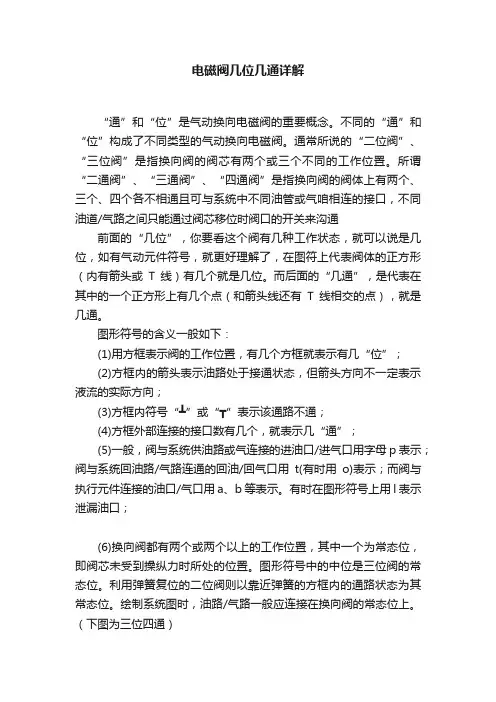

液压阀的“通”和“位”
“通”和“位”是气动换向电磁阀的重要概念。不同的“通”和“位”构成了不同类型的气动换向电磁阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l
表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。（下图为三位四通）

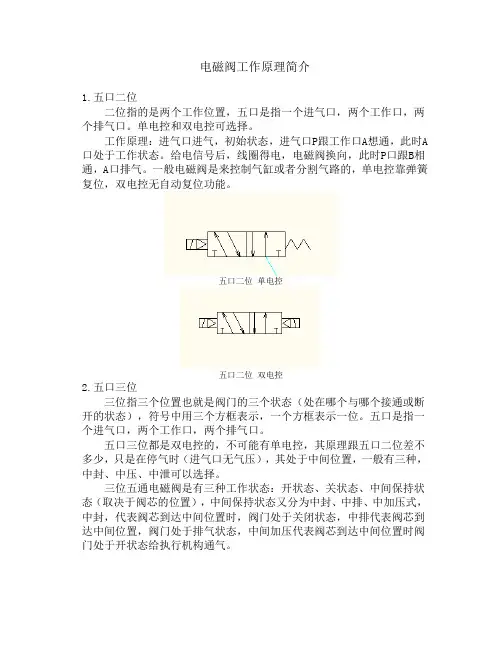

二位五通电磁阀原理图解 电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。 电磁控制换向阀的工作原理 在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。 图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。 二位五通双电控电磁阀的工作原理 2009-10-20 21:47 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
下面两张图详细说明了气阀工作的全部状态 1、黄圈里的方框表示的是电磁阀常态位的接口连通状态 2、黄圈里的方框是电磁阀励磁状态的接口连通状态 图形符号的含义一般如下： (1)用方框表示阀的工作位置，有几个方框就表示有几“位”； (2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向； (3)方框内符号“┻”或“┳”表示该通路不通； (4)方框外部连接的接口数有几个，就表示几“通”； (5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。 从上至下从左到右分别是 直动式：两位两通，两位三通常通，两位三通常断 先导式：两位两通，两位三通常通，两位三通常断 两位五通单电控，两位五通双电控 三位五通中封，三位五通中泄，三位五通中压
===================================================================== A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）
P与T不通时，就可用于调压回路，（例如Y阀） P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面
电磁阀基础知识 *选型要领：' 电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据 六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。0 *选型依据： 一、根据管道参数选择电磁阀的：通径规格（即DN）、接口方式J= 1、按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸。A vp8 2、接口方式，一般＞DN50要选择法兰接口， ON50则可根据用户需要自由选择。*yrZ#= 二、根据流体参数选择电磁阀的：材质、温度组 Wcw7 1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质 电磁阀。L+ul 2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。u= 3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。 4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。@; 三、根据压力参数选择电磁阀的：原理和结构品种r 1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。 [ 2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa 以上时直动式、分步直动式、先导式均可选用。" 四、电气选择：电压规格应尽量优先选用 AC220V、DC24较为方便。X|jO
五、根据持续工作时间长短来选择：常闭、常开、或可持续通电％%W 1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。R abwZ 2、要是开启的时间短或开和关的时间不多时，则选常闭型。nzf] 3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。 ] 六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水 z6"x 1、爆炸性环境：必须选用相应防爆等级的电磁阀 !$ 2、当管内流体有倒流现象时，可选择带止回功能电磁阀。 x-rZ$l 3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。y ? 4、露天安装或粉尘多场合应选用防水，防尘品种（防护等级在IP54以上）。MW 5、用于喷泉必须采用潜水型电磁阀（防护等级在 IP68 以上）。 J *原理概述： 追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步膜片结构、先导式膜片结构、直动活塞结构、分步活塞结构、先导活塞结构）。 一、直动式电磁阀 , 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。 VkDC# 特点：在真空、负压、零压时能正常工作，但一般通径不超过 25mm 。 6 二、分步直动式电磁阀 zCZlh" 原理：它是一种直动和先导式相结合的原理，当入口与出口压差切.05Mpa，通电时，电 磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。 IR 当入口与出口压差＞0.05Mpa，通电时，电磁力先打开先导小阀，主阀下腔压力上升，上
1、保位阀是阀位保护装置。当仪表的气源压力中断或气源供给系统发生故障时，保位阀能够自动切断调节器与调节阀气室或定位器输出与调节阀气室之间的通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。这样，介质的被调作用不中断，故障消除后，保位阀立刻恢复正常位置。 图8-33所示为一个气动保位阀的结构原理。当气源信号进入气室B时，作用在比较部件2上的力与弹簧1的作用力进行比较。正常状态时，膜片比较部件的推力大于给定弹簧的力，此时平板阀3抬起，打开喷嘴4，通道处于正常工作状态。当气源发生故障而供气中断时，B室压力下降，在弹簧力作用下，平极阀芯盖住喷嘴，切断了气室A与输出口的通道。也就是将气动执行机构的气室密封住，使调节阀的工作位置保持在原来的位置上，起到保持阀位的作用。 2 、TN-C：三相四线制供电，分别引出L1,L2,L3,PEN。PEN为【保护接零】方式，即设备外壳连接到工作零线上（通常PEN 要在用电侧进线处做重复接地）。节省线路有色金属，工业供电常用（三相负荷相对平衡运行时，PEN线上的电流一般不太大），民用建筑不用。 TN-S:三相五线制供电，分别引出L1,L2,L3,N,PE。N为工作零线，PE为专用【保护接地】线，即设备外壳连接到PE上。因为用5线配电，有色金属用量大，多为民用建筑配电选择方式，对于大量单相负荷造成的三相不平衡问题，因为N为专用，平时PE不导电，安全性好。 TN-C-S：变压器引出为TN-C方式，在某级配电系统开始将PE与N从PEN中区分开（二者此后不得再见面握手），也就是该分歧点之前为TN-C型式，此后类似TN-S（不是真正的TN-S）。对于要求不严格的民用建筑可以选用，如变压器及一级配电用TN-C，在建筑电源进线总箱处将PE从PEN中分离，建筑二级配电仍为5线制。 无论什么方式，变压器的中性点一般都是接地的（包括外壳），所以对变压器来说，PE、N是连接在一起的。 补充： 对变压器，TT、TN-S中性点接地方式相同，比如用扁钢将变压器外壳接到【总接地装置】上，变压器的N排也与之连接（可以有不同做法），但通过工作电流的N线（到开关柜）和五线制的PE必须按照设计要求，一般仍是铜排、母线。 TN-S系统中，PE、N是共同接到变压器（已经接地的）N端的。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 下图为三通球阀的工作原理图： 三通球阀的工作原理图 点击此处查看全部新闻图片 气动执行机构的几种控制方式 一、引言 气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。 二、气动阀门执行器工作原理 利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。
三、气动阀门执行器的控制方式 由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。 （一）基于单片机开发的智能显示仪控制 智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。 1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。 电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。 2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。 在设计方案中选用目前普遍使用的51系列单片机AT89C4051。 AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上与80C51和80C52完全兼容。 考虑到在系统掉电或重新启动时，需要保持先前在仪表中设置的一些阀门参数，而单片机中的数据存储器不具备掉电存储功能，所以在片外扩展了一个具有掉电保存功能的芯片X5045。X5045是一种集看门狗、电源监控和串行EEPROM3种功能于一身的可编程电路，这种组合设计可以减少电路对电路板空间的需求，X5045中的看门狗为系统提供了保护，当系统发送故障而超过设定时间时，电路中的看门狗将通过RESET信号向CPU作反应。X5045提供了三个时间值供用户选择使用。它所具有的电压监控功能还可以保护系统免受低电压的影响，当电源电压降到允许范围以下时，系统将复位，直到电源电压返回到稳定值为止。
专家解答： 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1～2秒就可以了，这样可以保护电磁阀线圈不容易损坏。电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。 电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油 客户在进行高难度的流体控制时往往发生各种各样的问题。 比如，无法实现当初所设计的功能、需要更改最初的设计。 还有，流体控制需要微小化，新增与以往不同的技术要求，没有实现预期合适的设计，错失重要的开发时机和浪费成本等情况也时有发生。 或找了很多供应商提供了样品，但都达不到预期效果，走了很多弯路，在此，电磁阀作为阀体控制的专业厂家，经过长年累积的经验和技术，可以为各行各业的制造业工厂量身定制各种电磁阀，在主要应用领域的分析装置、流体控制、安全装置等方面，为研发技术人员所遇到的困扰排忧解难。 为以上问题提供整体的解决方案，得到了广大用户的认可。
两位五通电磁阀工作原理 原理图 两位五通气动电磁阀使用 电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检 查、判断、处理办法以及维修的步骤整理如下： 1、组成结构和工作原理： 组成结构：由电器部分和气动执行部分组成； 电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提 起，压缩空 气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反; 气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运 动，完成 b , 工作原理: a , 1) 線圈 先導關 活塞 斷電狀態 通電狀態 两位五通的切换.
起始状态，1, 2进气；4, 5排气；线圈通电时，静铁芯产生电磁力, 使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1, 4进气，2, 3排气；当断电时，先导阀 在弹簧作用下复位，恢复到原来的状态。2,故障检查、判定方法: a、先判定是否是电磁阀故障。 1）测试气动机构。断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。 2）测试电器部分。手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。如不工作测量电磁线圈是否烧毁，给与更换。 3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。 接着按上面提到判定方法的检查电磁阀是否正常并处理。紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项: \ 1i J
两位五通电磁 阀 a、活塞杆一定要活动灵活。手工测试,按入活塞杆要感觉轻松，手松开 后，活塞 杆能在弹簧力的作用下自动恢复到按入前的原位置。如不能自动弹出， 请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处 理方法同上。 c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行 梳理，确 保气路畅通无阻。 d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。如不正 常检查线 圈是否烧毁以及关闭件内部是否有杂物，通过测量和清理杂物处理。
进水电磁阀基础知识公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
进水电磁阀的基础知识 一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义： 举例说明“FCD-270B”其中 〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的； 〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）； 〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）； 〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、 90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证 〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。） 〈2〉动作压力范围：~（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀） 〈3〉工作电压范围：额定电压的±15% 〈4〉绝缘等级：E 〈5〉流量范围：根据客户而定（一般为~35L/min） 〈6〉启动特性：进水口施加水压，线圈施加额定电压的85%进行通断，无异常 〈7〉耐水压：进水口分别施加、、静水压，在1min、1min、5min内无泄漏 〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ， 〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿 〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K 〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿~3us，脉宽40us下作用2S，显示波形稳定，无异常 〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁
通”和“位”是气动换向电磁阀的重要概念。不同的“通” 和“位”构成了不同类型的气动换向电磁阀。通常所说的“二位阀” 、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/ 气路之间只能通过阀芯移位时阀口的开关来沟通 前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T 线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T 线相交的点)，就是几通。 图形符号的含义一般如下： (1)用方框表示阀的工作位置，有几个方框就表示有几“位”； (2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向； (3)方框内符号“丄”或“T”表示该通路不通； (4)方框外部连接的接口数有几个，就表示几“通”； (5)一般，阀与系统供油路或气连接的进油口/ 进气口用字母p 表示；阀与系统回油路/ 气路连通的回油/ 回气口用t( 有时用o) 表示；而阀与执行元件连接的油口/气口用a、b 等表示。有时在图形符号上用l 表示泄漏油口； （6）换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未
受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上 （下图为三位四通） 开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进 出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构 工作原理：在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装）。两位五通电磁阀具有1个进气孔（接进气气源）、1个正动作出气孔和1个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、1个正动作排气孔和1个反动作排气孔 （安装消声器）。对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。线圈电压等级一般采用DC24V AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭 型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈 断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

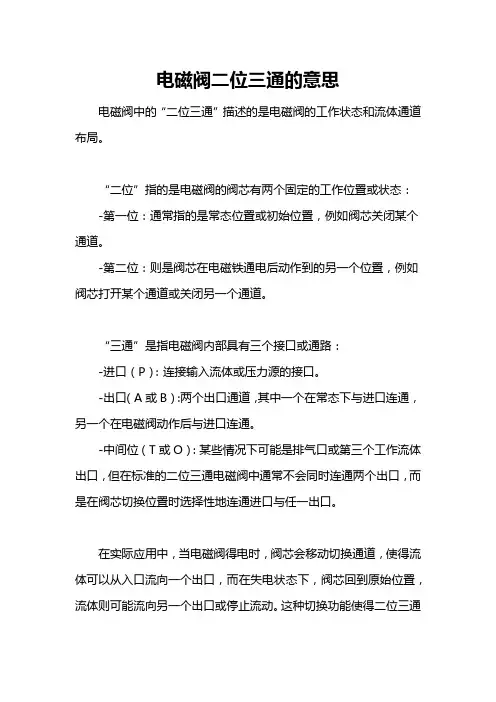

二位三通电磁阀符号|原理|图解 阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。 好比： 二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；1个通道与气源毗连，别的一个通道与执行机构的进气口毗连 二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；1个通道与气源毗连，别的两个通道1个与执行机构的进气口毗连，1个与执行机构排气口毗连 二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) 三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) 以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。 二位三通电磁阀符号： 二位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/ B)，当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。分为常开常闭。常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。 符号见图。→ 二位三通电磁阀工作原理：
电磁阀工作原理 纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作
两位五通电磁阀工作原理几种控制方式 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 气动执行机构的几种控制方式 一、引言 气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。 二、气动阀门执行器工作原理 利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。 三、气动阀门执行器的控制方式 由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。 （一）基于单片机开发的智能显示仪控制 智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。 1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。 电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号
. 电磁阀工作原理 纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头 体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道 1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音
进水电磁阀基础知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
进水电磁阀的基础知识 一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义： 举例说明“FCD-270B”其中 〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如 F“C”D—270B同平行F“P”D—90A）； 〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）； 〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、 90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；
〈5〉“B”是生产工厂自己内部的编号。 二、进水电磁阀的主要技术要求与检验标准同必要的认证 〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。） 〈2〉动作压力范围：~（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀） 〈3〉工作电压范围：额定电压的±15% 〈4〉绝缘等级：E 〈5〉流量范围：根据客户而定（一般为~35L/min） 〈6〉启动特性：进水口施加水压，线圈施加额定电压的85%进行通断，无异常 〈7〉耐水压：进水口分别施加、、静水压，在1min、1min、5min 内无泄漏 〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿 〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K 〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿 ~3us，脉宽40us下作用2S，显示波形稳定，无异常 〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁
二位五通双电控电磁阀的工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型指线圈没通电时气路是通的。给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

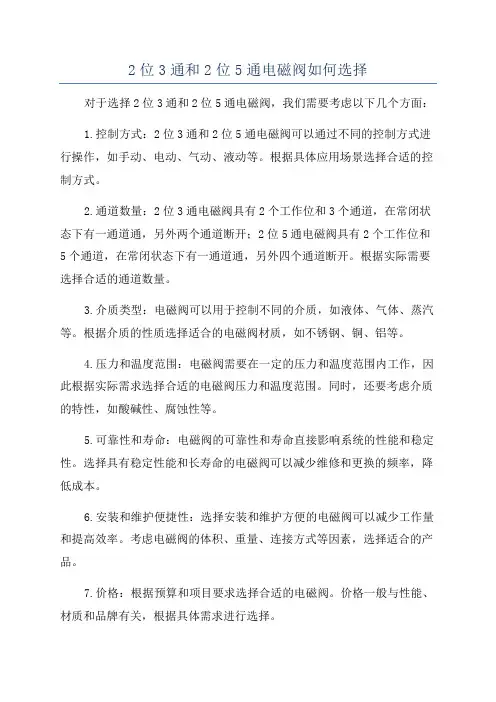

2位3通和2位5通电磁阀如何选择 关于几位几通电磁阀，我们可以把“位”理解为位置，“通”理解为通道。 我们常说的2位3通电磁阀，2个工作位置（开和关），3个通道（一个进气口、一个出气口和一个排气口）。 2位5通电磁阀，是指5个通道（一个进气 口、二个出气口和二个排气口）。 （1）介绍2位3通的气路图及应用场合 2位3通电磁阀在现场中配套单作用气动执 行机构来使用，如下图所示。 其中一个进气口接的是进气气源（也称之为 仪表风），一个出气口连接执行机构的气源接口， 一个排气口作为排气用，一般在这里接防尘塞/消 音器。 电磁阀分为常开（或叫常断）和常闭（或叫 常通）两种线圈接法，如下图所示： 其中1为进气口，2为出气口，3为排气口。 在实际应用过程中，选常开线圈的居多。当没有通电时候，出气口与排气口相连，气源无法进入到执行机构内；当电磁阀得电时，进气口与出气口相连，气源进入执行机构内推动执行机构动作，如下图所示： 直动式2位3通电磁阀配合切断阀使用的气路图如下所示：
（2）介绍二位五通的气路图及应用场合 二位五通电磁阀在现场中配套双作用气动执行机构来使用，如下图所示： 一个进气口接的是进气气源，一个出气口连接执行机构的正动作气源接口，一个出气口连接执行机构的反动作接口，两个排气口分别是正动作和反动作的排气口。 2位5通电磁阀的气路原理图如下所示：
其中1是进气口，2是正方向出气口，3是正方向排气口，4为反方向出气口，5位反方向排气口。 当电磁阀处于失电时，进气口1与正方向出气口2想联通，阀门往正方向动作；相反，当电磁阀得电时，进气口与反方向出气口4联通，阀门往反方向动作。 2位5通电磁阀配合双作用执行机构使用时的气路图如下所示： 注意的是，2位5通电磁阀有2个线圈，供电的时候需要配两路电源线。
电磁阀 一、电磁阀定义 制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业 不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁 阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是 单向阀、安全阀、方向控制阀、速度调节阀等。 二、电磁阀工作原理 电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔 哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开 断就控制了机械运动。 三、电磁阀分类 1、电磁阀从原理上分为三大类： 1.1直动式电磁阀 工作原理： 通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 工作特点： 在真空、负压、零压时能正常工作，但通径一般不超过25mm。 1.2分布直动式电磁阀 工作原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后， 电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与 出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上
腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 工作特点： 在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。 1.3先导式电磁阀 工作原理： 通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 工作特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。 2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分 支小类： 2.1直动膜片结构。 2.2分步直动膜片结构。 2.3先导膜片结构。 2.4直动活塞结构。 2.5分步直动活塞结构。 2.6先导活塞结构。 3、电磁阀按照功能分类： 水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
